V5001P Kombi-Auto Automatický vyvažovací ventil

Transkript

1 Honeywell V5001P Kombi-Auto Automatický vyvažovací ventil Katalogový list Aplikace Automatický vyvažovací ventil V5001P Kombi-Auto se používá pro zajištění hydraulického vyvážení otopných i chladicích soustav v komerčních a obytných budovách. Instaluje se do vratného potrubí. Používá se v systémech s proměnným průtokem, například ve dvoutrubkových soustavách. Princip vyvažování je založen na udržování tlakové diference na konstantní, předem nastavené hodnotě, a to i v případě měnících se průtočných množství, například ve stavech částečného zatížení soustavy. Hydraulické vyvážení je významným předpokladem pro efektivní provoz otopných a chladicích soustav. V nevyvážených soustavách může docházet k nadměrné nebo nedostatečné dodávce média do jednotlivých okruhů nebo spotřebičů. Kromě správného výběru termostatických ventilů je nutná regulace jednotlivých okruhů (v některých zemích je požadována národními normami a předpisy). Obsah Aplikace... 1 Hlavní rysy... 1 Efektivita využití ventilu... 1 Technické parametry... 2 Konstrukce... 2 Materiály... 2 Princip funkce... 2 Označení ventilu... 2 Přehled typů... 3 Rozměry... 4 Objednací čísla... 5 Průtočná množství - V5001PY... 6 Průtočná množství - V5001PF... 7 Regulační charakteristiky... 8 Měření průtoku a tlaku... 9 Náhradní díly Příslušenství Hlavní rysy Automatické vyvažování tlakové diference - Vysoký potenciál úspor energií vzhledem k efektivitě přenosu média a následné redukce otáček čerpadla - Nižší provozní hlučnost regulačních ventilů - Vysoká autorita regulačních ventilů - Rozdělení soustav do tlakově nezávislých zón - Ke specifikaci ventilu není třeba složitých výpočtů - Uvedení do provozu nevyžaduje proces vyvažování Široká škála použití - Světlost ventilů DN15 až DN100 - Široký rozsah přednastavení - Velmi vysoké rozmezí průtoků Snadné uvedení do provozu - Přednastavení dp na viditelné stupnici v kpa - Pro přednastavení není nutné žádné nářadí - Možnost zaplombování přednastavení - Montáž i ve stísněných prostorách - Do světlosti DN50 je izolační kryt součástí dodávky Jednoduchá údržba - Nenápadná možnost uzavření u typů do DN50 - Možnost měření v případě problémových aplikací Efektivita využití ventilu nízká Energetická účinnost Náročnost uvedení do provozu Náročnost na výpočet vysoká

2 Technické parametry V5001PY V5001PF Jmenovitá světlost DN15 DN50 DN65 DN100 Materiál těla ventilu Rotguss EN-GJL-250 Médium Voda nebo směs vody a glykolu, kvalita dle VDI 2035 (až 50% glykol) Hodnota ph Teplota média Jmenovitý tlak (PN) Tlak čerpadla Rozsah přednastavení tlakové diference min.: pc + 10kPa Q maxl min.: pc + 20kPa Q maxh max: 6 x pc 5 35kPa nebo kPa C max. 16 bar min: 1,.5 x pc max: pc kpa kPa nebo kPa Tovární nastavení 5kPa nebo 30kPa 20kPa nebo 40kPa Délka impulsní kapiláry 0,8 m 1 m Hodnoty průtoku viz tabulka na str. 7 viz tabulka na str. 8 Regulační charakteristika viz graf na str. 9 viz graf na str. 9 Konstrukce Složení V5001PY Kombi-Auto (DN15 DN50) : Tělo ventilu DN15 až DN50 s vnitřními závity dle DIN EN pro závitové trubky a dvěma vnitřními závity 1/4 (tlakové odběry vybavené záslepkami) Ventilová vložka s membránou a připojením kapiláry Hlavice se stupnicí přednastavené hodnoty tlakové diference, pojistným kroužkem a uzavíracím šroubem Impulsní kapilára včetně svěrného šroubení a adaptér pro připojení k partnerskému ventilu V5001S Kombi-S na přívodním potrubí Tlakový odběr SafeCon TM na membráně s barevně označenou krytkou Izolační kryt, velikost podle DN, označení Honeywell Instrukce pro montáž a nastavení Materiály V5001PY Kombi-Auto (DN15 DN50): Tělo ventilu z červeného bronzu, obsah olova <3% Záslepky z mosazi Vložka ventilu z mosazi a nerezové oceli Hlavice z plastu a mosazi Tlakový odběr SafeCon TM z mosazi Složení V5001PF Kombi-Auto (DN65 DN100) : Tělo ventilu DN65 až DN100 s přírubami dle EN a dvěma vnitřními závity 1/4 vybavenými tlakovými odběry SafeCon TM Ventilová vložka s membránou a připojením kapiláry Uzavírací kolo Impulsní kapilára včetně svěrného šroubení a adaptér pro připojení k partnerskému ventilu V6000 Kombi-F na přívodním potrubí Tlakový odběr SafeCon TM na membráně a tlakové odběry SafeCon TM na vstupní a výstupní straně ventilu, vybaveny barevně označenými krytkami Instrukce pro montáž a nastavení V5001PF Kombi-Auto (DN65 DN100): Tělo ventilu ze šedé litiny, obsah olova <3% Záslepky z mosazi Vložka ventilu z litiny, mosazi a nerezové oceli Uzavírací kolo z litiny Tlakové odběry SafeCon TM z mosazi Princip funkce V5001P Kombi-Auto se instaluje do vratného potrubí. V závislosti na požadované tlakové diferenci při plném zatížení se ventil přednastavuje na požadovanou hodnotu otáčením hlavice ve směru hodinových ručiček (pro zvýšení tlakové diference) nebo proti směru hodinových ručiček (pro snížení tlakové diference). Hodnotu nastavení lze stanovit s použitím tabulek uvedených níže, nebo pomocí výpočtového programu ( pomocí měření nebo přímo podle projektové dokumentace. Požadovaný průtok při plném zatížení obvykle stanovuje projektant, a musí být znám pro správné vyvážení soustavy. Označení ventilu Každý ventil je označen následovně: Objednací číslo Světlost ventilu DN Tlaková třída PN Šipky směru průtoku Výrobní číslo / datakód výroby

3 Přehled typů V5001PY (DN15 - DN50) Odběrové místo pro měření tlaku Tlakový odběr SafeCon TM s barevně označenou krytkou Uzavírací část Nenápadná, pro uzavření použijte 4mm imbusový klíč Odběrová místa pro měření tlaku Pro montáž připojení SafeCon TM nebo vypouštěcího ventilu Robustní tělo Červený bronz Hlavice pro přednastavení Stupnice přednastavené hodnoty Přednastavení bez nástrojů. Přizvedněte pojistný kroužek a otočte hlavicí. Zaaretování přednastavení Otvor v pojistném kroužku a těle slouží k zaaretování přednastavené hodnoty. Očkem lze protáhnout plombu nebo drátek. Vysoké rozmezí průtoků V5001PF (DN65 - DN100) Uzavírací kolo Uzavření ventilu bez porušení přednastavení Přednastavení tlakové diference Žádné zvláštní nástroje nejsou zapotřebí. Tlaková diference je dobře viditelná na stupnici v kpa. Odběrové místo pro měření tlaku Tlakový odběr SafeCon TM s barevně označenou krytkou Robustní tělo EN-GJL-250 Vysoké rozmezí průtoků Odběrová místa pro měření tlaku Tlakové odběry SafeCon TM, možnost montáže vypouštěcího ventilu

4 Rozměry V5001PY (DN15 - DN50) V Š L bez izolace s izolací DN Závit L Š V L Š V Váha [kg] 15 Rp1/ Rp3/ Rp Rp1 1/ Rp1 1/ Rp V5001PF (DN65 - DN100) DN L Š V Ø D Ø K n x Ø d Váha [kg] x x x Poznámka: Všechny jsou uvedeny v mm, pokud není uvedeno jinak

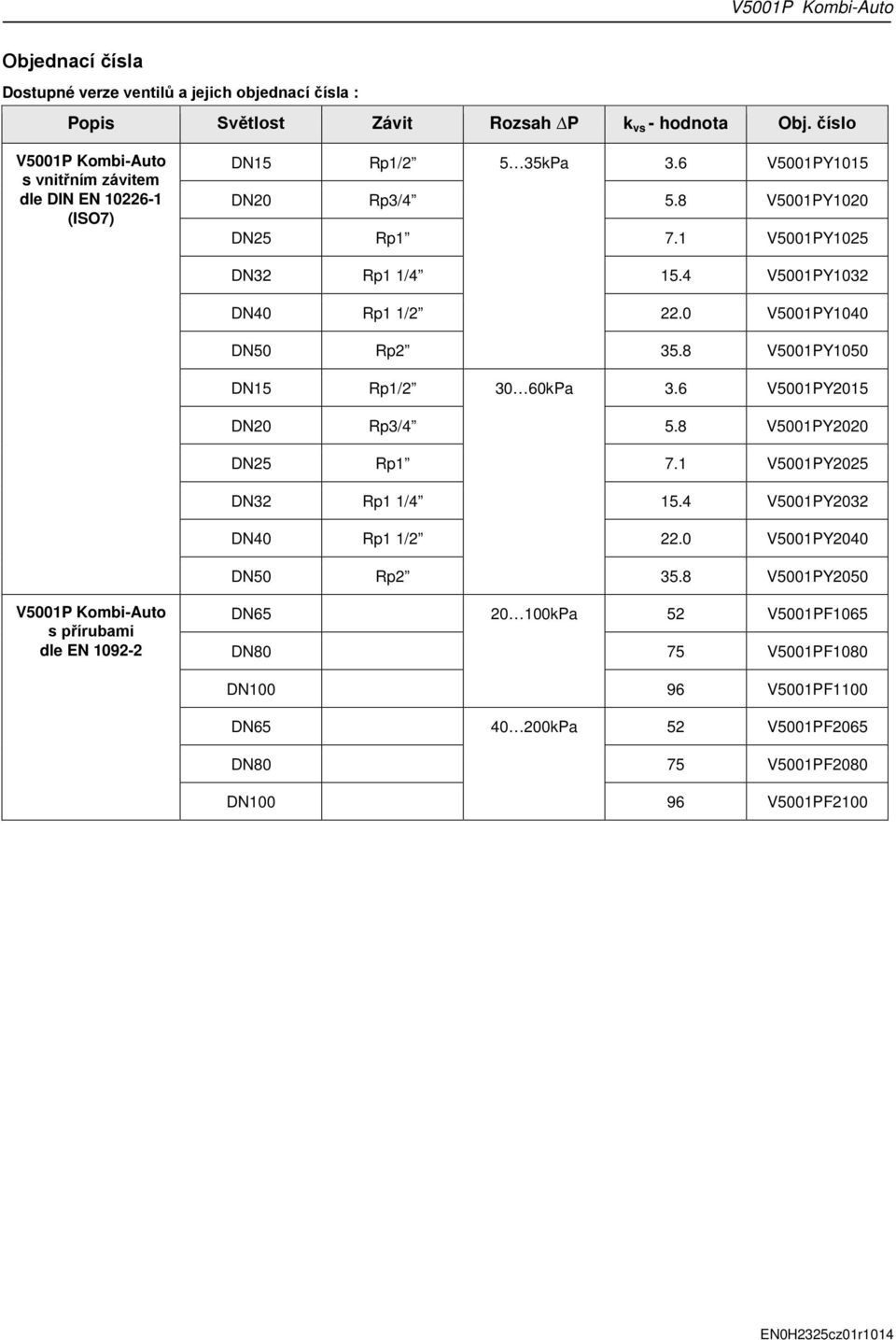

5 Objednací čísla Dostupné verze ventilů a jejich objednací čísla : Popis Světlost Závit Rozsah P k vs - hodnota Obj. číslo V5001P Kombi-Auto s vnitřním závitem dle DIN EN (ISO7) DN15 Rp1/2 5 35kPa 3.6 V5001PY1015 DN20 Rp3/4 5.8 V5001PY1020 DN25 Rp1 7.1 V5001PY1025 DN32 Rp1 1/ V5001PY1032 DN40 Rp1 1/ V5001PY1040 DN50 Rp V5001PY1050 DN15 Rp1/ kPa 3.6 V5001PY2015 DN20 Rp3/4 5.8 V5001PY2020 DN25 Rp1 7.1 V5001PY2025 DN32 Rp1 1/ V5001PY2032 DN40 Rp1 1/ V5001PY2040 DN50 Rp V5001PY2050 V5001P Kombi-Auto s přírubami dle EN DN kPa 52 V5001PF1065 DN80 75 V5001PF1080 DN V5001PF1100 DN kPa 52 V5001PF2065 DN80 75 V5001PF2080 DN V5001PF2100

6 Průtočná množství - V5001PY Standardní rozsah průtoků pro Kombi-Auto s přednastavením p v rozmezí 5 35kPa Nastavení p 5 kpa 10 kpa 15 kpa 20 kpa Tlak čerpadla Průtok [l/h] pc+10kpa pc+20kpa pc+10kpa pc+20kpa pc+10kpa pc+20kpa pc+10kpa pc+20kpa Q min Q nom Q max Q nom Q max Q min Q nom Q max Q nom Q max Q min Q nom Q max Q nom Q max Q min Q nom Q max Q nom Q max DN DN DN DN DN DN Nastavení p 25 kpa 30 kpa 35 kpa Tlak čerpadla Průtok [l/h] pc+10kpa pc+20kpa pc+10kpa pc+20kpa pc+10kpa pc+20kpa Q min Q nom Q max Q nom Q max Q min Q nom Q max Q nom Q max Q min Q nom Q max Q nom Q max DN DN DN DN DN DN Rozšířený rozsah průtoků pro Kombi-Auto s přednastavením p v rozmezí 30 60kPa Nastavení p 30 kpa 35 kpa 40 kpa 45 kpa 50 kpa 55 kpa 60 kpa Tlak čerpadla Průtok [l/h] Poznámka: pc+20kpa pc+20kpa pc+20kpa pc+20kpa pc+20kpa pc+20kpa pc+20kpa Q min Q nom Q max Q min Q nom Q max Q min Q nom Q max Q min Q nom Q max Q min Q nom Q max Q min Q nom Q max Q min Q nom Q max DN DN DN DN DN DN Tlak čerpadla: max: 6 x pc pc = regulovaná tlaková diference (např. 10kPa)

7 Průtočná množství - V5001PF Standardní rozsah průtoků pro Kombi-Auto s přednastavením p v rozmezí kPa Nastavení p 20 kpa 40 kpa 60 kpa 80 kpa 100 kpa Tlak čerpadla Průtok [l/h] pc+20kpa Q min Q nom Q max Q min Q nom Q max Q min Q nom Q max Q min Q nom Q max Q min Q nom Q max DN DN DN Rozšířený rozsah průtoků pro Kombi-Auto s přednastavením p v rozmezí kPa Nastavení p 40 kpa 80 kpa 120 kpa 160 kpa 200 kpa Tlak čerpadla Průtok [l/h] pc+20kpa Q min Q nom Q max Q min Q nom Q max Q min Q nom Q max Q min Q nom Q max Q min Q nom Q max DN DN DN Poznámka: Tlak čerpadla: min: 1,5 x pc max: pc + 350kPa pc = regulovaná tlaková diference (např. 50kPa)

8 Regulační charakteristiky Regulační charakteristika pro V5001PY cílová p Regulační charakteristika pro V5001PF cílová p Legenda A Q min B Q nom C Q max Minimální průtok, kdy ventil začne regulovat (nejnižší pracovní bod) Hodnota, kdy je nastavený p uprostřed hystereze (optimální pracovní bod) Maximální průtok, než křivka průtoku začne klesat (nejvyšší pracovní bod) Více informací o vyvažovacích armaturách Honeywell viz : and

9 Měření průtoku a tlaku Ventil Kombi-Auto je vybaven rychlým připojením tlakového odběru SafeCon TM na membráně těla, a má další dvě odběrná místa na těle ventilu, které je možné dovybavit připojením SafeCon TM (přírubové typy V5001PF je mají osazeny již z výroby). Tyto tlakové odběry umožňují připojení přístroje pro měření tlakové diference a průtoku, například Honeywell VM242 BasicMes-2. Lze provádět následující měření : Průtok červený modrý Vyžaduje připojení na odběr tlaku na přívodu, např. prostřednictvím ventilu Kombi-S vybaveným odběrem SafeCon TM Modrá hadička: připojení na Kombi-Auto (P T) Červená hadička: připojení na Kombi-S (S V) Sv P T p smyčky modrý Pv červený Vyžaduje vybavení spodního odběrového místa na těle ventilu Kombi-Auto odběrem SafeCon TM Červená hadička: připojení k dolnímu odběru SafeCon TM (P V) Modrá hadička: připojení na Kombi-Auto (P T) P T p ventilu červený modrý Vyžaduje vybavení obou odběrových míst na těle ventilu Kombi-Auto odběry SafeCon TM Modrá hadička: připojení k hornímu odběru SafeCon TM (P R) Červená hadička: připojení k dolnímu odběru SafeCon TM (P V) P V P R Odběry SafeCon pro rychlé připojení měření tlaku jsou k dispozici jako příslušenství - viz kapitola "Příslušenství" níže. V závislosti na typu požadovaného měření musí být namontovány na ventil Kombi-Auto a/nebo Kombi-S (pokud je použit). Pokud není na přívodu použit ventil Kombi-S, pak musí být odběr pro měření tlaku v přívodu a jeho napojení na impulsní potrubí nebo kapiláru zajištěny jinými prostředky. Měřící přístroj BasicMes-2 lze přímo připojit na odběry SafeCon TM rychle a bezpečně, bez rizika úniku média.

10 Náhradní díly Typ V5001PY (DN15-DN50) Typ V5001PF (DN65-DN100) Č. Popis Rozměry Obj. číslo 1 Náhradní kapilára V5001PY VA2500CU04 2 Kompresní šroubení pro připojení kapiláry Pro měděné potrubí 4 x 1mm VS5500A004 3 Izolační kryt pro DN15 VA2510D015 pro DN20 VA2510D020 pro DN25 VA2510D025 pro DN32 VA2510D032 pro DN40 VA2510D040 pro DN50 VA2510D050 Č. Popis Rozměry Obj. číslo 1 Náhradní uzavírací kolo V5001PF VS5001A001 2 Náhradní kapilára (6 x 1mm) V5001PF 1m VS5001A002 2m VS5001A003 3 Kompresní šroubení pro připojení kapiláry Pro měděné potrubí 6 x 1mm VS5500A008 4 Páka pro přednastavení V5001PF VS5001A004
