Senzor průtoku kapaliny typ 210. Průměry DN 8/10/15/20/25 Teplotní rozsah ºC Průtokový rozsah l/min

Rozměr: px
Začít zobrazení ze stránky:

Download "Senzor průtoku kapaliny typ 210. Průměry DN 8/10/15/20/25 Teplotní rozsah - 40... +125 ºC Průtokový rozsah 0.9... 150 l/min"

Transkript

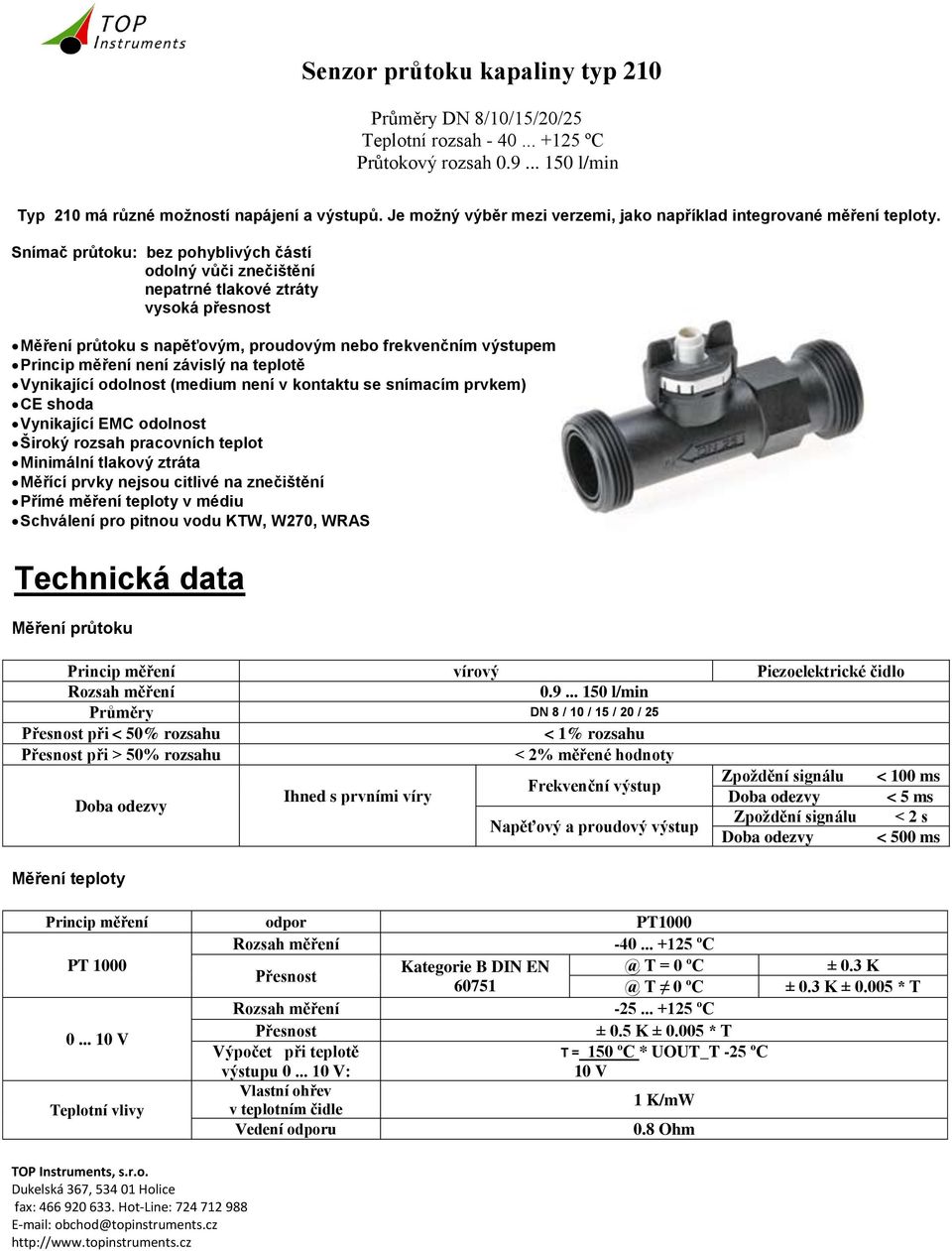

1 Senzor průtoku kapaliny typ 210 Průměry DN 8/10/15/20/25 Teplotní rozsah ºC Průtokový rozsah l/min Typ 210 má různé možností napájení a výstupů. Je možný výběr mezi verzemi, jako například integrované měření teploty. Snímač průtoku: bez pohyblivých částí odolný vůči znečištění nepatrné tlakové ztráty vysoká přesnost Měření průtoku s napěťovým, proudovým nebo frekvenčním výstupem Princip měření není závislý na teplotě Vynikající odolnost (medium není v kontaktu se snímacím prvkem) CE shoda Vynikající EMC odolnost Široký rozsah pracovních teplot Minimální tlakový ztráta Měřící prvky nejsou citlivé na znečištění Přímé měření teploty v médiu Schválení pro pitnou vodu KTW, W270, WRAS Technická data Měření průtoku Princip měření vírový Piezoelektrické čidlo Rozsah měření l/min Průměry DN 8 / 10 / 15 / 20 / 25 Přesnost při < 50% rozsahu Přesnost při > 50% rozsahu Doba odezvy Měření teploty Ihned s prvními víry < 1% rozsahu < 2% měřené hodnoty Frekvenční výstup Napěťový a proudový výstup Zpoždění signálu Doba odezvy Zpoždění signálu Doba odezvy < 100 ms < 5 ms < 2 s < 500 ms Princip měření odpor PT1000 Rozsah měření ºC PT 1000 Kategorie B DIN T = 0 ºC Přesnost T 0 ºC Rozsah měření ºC V Přesnost ± 0.5 K ± * T Výpočet při teplotě T = 150 ºC * UOUT_T -25 ºC výstupu V: 10 V Vlastní ohřev Teplotní vlivy v teplotním čidle 1 K/mW Vedení odporu 0.8 Ohm ± 0.3 K ± 0.3 K ± * T TOP Instruments, s.r.o. Dukelská 367, Holice fax: Hot-Line:

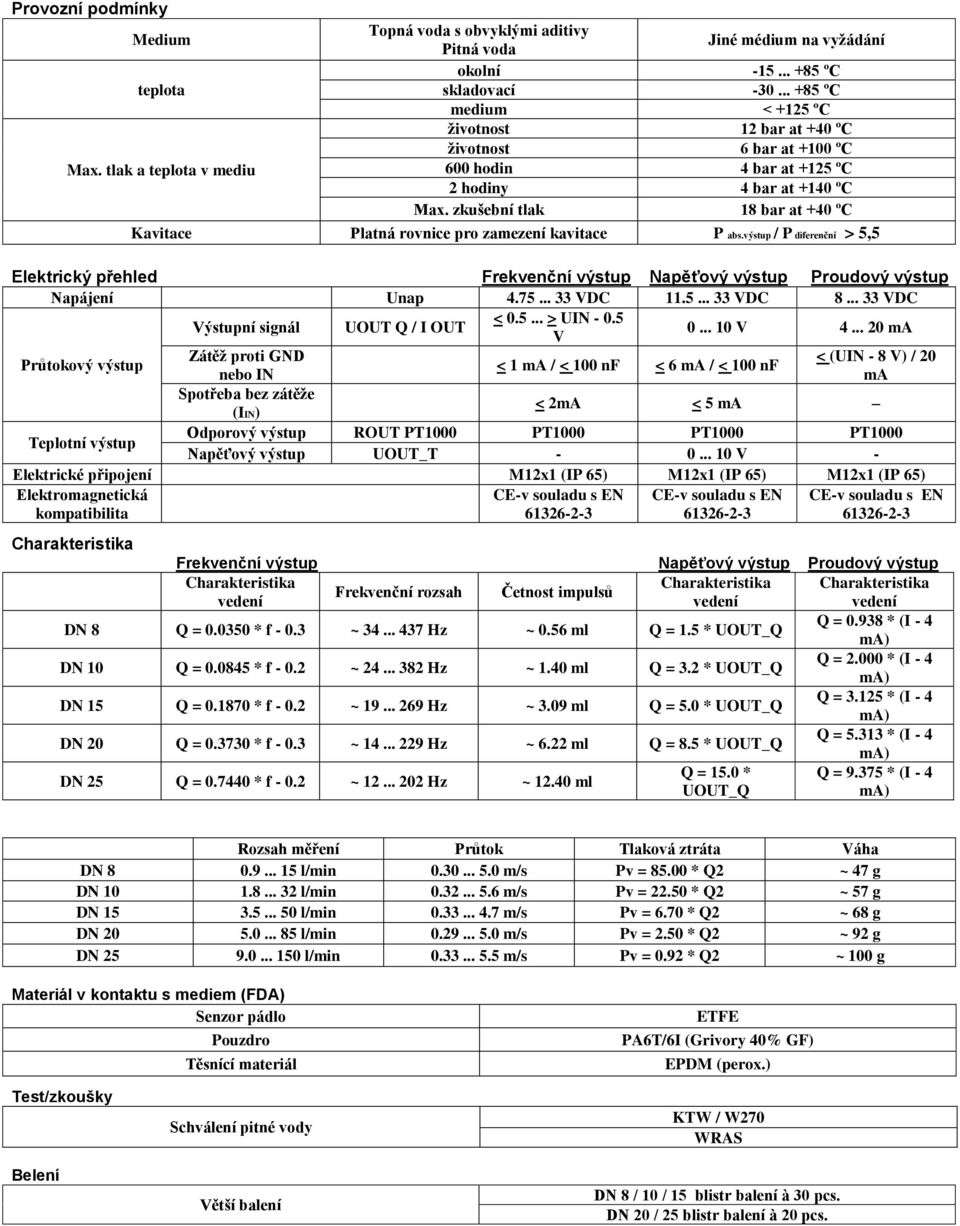

2 Provozní podmínky Medium Topná voda s obvyklými aditivy Pitná voda Jiné médium na vyžádání okolní ºC teplota skladovací ºC medium < +125 ºC životnost 12 bar at +40 ºC životnost 6 bar at +100 ºC Max. tlak a teplota v mediu 600 hodin 4 bar at +125 ºC 2 hodiny 4 bar at +140 ºC Max. zkušební tlak 18 bar at +40 ºC Kavitace Platná rovnice pro zamezení kavitace P abs.výstup / P diferenční > 5,5 Elektrický přehled Frekvenční výstup Napěťový výstup Proudový výstup Napájení Unap VDC VDC VDC Výstupní signál UOUT Q / I OUT < > UIN V V ma Průtokový výstup Zátěž proti GND nebo IN Spotřeba bez zátěže (IIN) < 1 ma / < 100 nf < 6 ma / < 100 nf < (UIN - 8 V) / 20 ma < 2mA < 5 ma Odporový výstup ROUT PT1000 PT1000 PT1000 PT1000 Teplotní výstup Napěťový výstup UOUT_T V - Elektrické připojení M12x1 (IP 65) M12x1 (IP 65) M12x1 (IP 65) Elektromagnetická kompatibilita CE-v souladu s EN CE-v souladu s EN CE-v souladu s EN Charakteristika Frekvenční výstup Napěťový výstup Proudový výstup Charakteristika Charakteristika Charakteristika Frekvenční rozsah Četnost impulsů vedení vedení vedení DN 8 Q = * f ~ Hz ~ 0.56 ml Q = 1.5 * UOUT_Q Q = * (I - 4 DN 10 Q = * f ~ Hz ~ 1.40 ml Q = 3.2 * UOUT_Q Q = * (I - 4 DN 15 Q = * f ~ Hz ~ 3.09 ml Q = 5.0 * UOUT_Q Q = * (I - 4 DN 20 Q = * f ~ Hz ~ 6.22 ml Q = 8.5 * UOUT_Q Q = * (I - 4 DN 25 Q = * f ~ Hz ~ ml Q = 15.0 * Q = * (I - 4 UOUT_Q Rozsah měření Průtok Tlaková ztráta Váha DN l/min m/s Pv = * Q2 ~ 47 g DN l/min m/s Pv = * Q2 ~ 57 g DN l/min m/s Pv = 6.70 * Q2 ~ 68 g DN l/min m/s Pv = 2.50 * Q2 ~ 92 g DN l/min m/s Pv = 0.92 * Q2 ~ 100 g Materiál v kontaktu s mediem (FDA) Senzor pádlo Pouzdro Těsnící materiál ETFE PA6T/6I (Grivory 40% GF) EPDM (perox.) Test/zkoušky Belení Schválení pitné vody Větší balení KTW / W270 WRAS DN 8 / 10 / 15 blistr balení à 30 pcs. DN 20 / 25 blistr balení à 20 pcs.

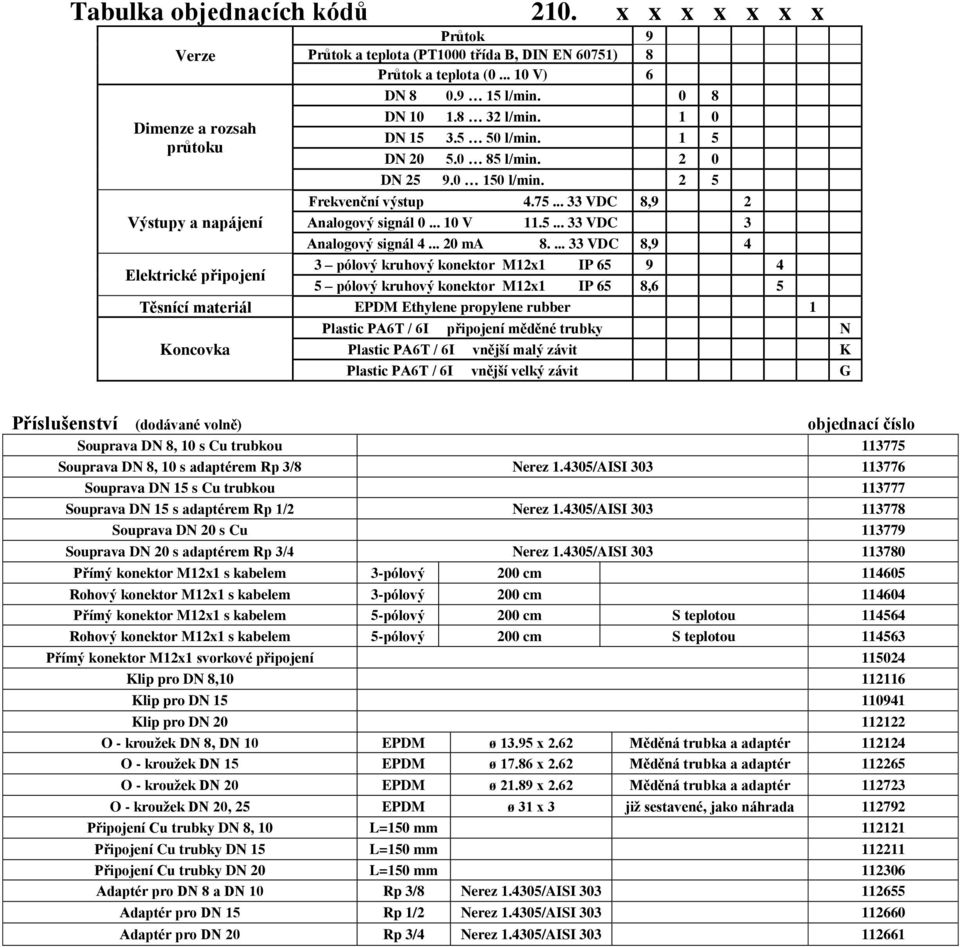

3 Tabulka objednacích kódů 210. x x x x x x x Verze Dimenze a rozsah průtoku Výstupy a napájení Elektrické připojení Průtok 9 Průtok a teplota (PT1000 třída B, DIN EN 60751) 8 Průtok a teplota ( V) 6 DN l/min. 0 8 DN l/min. 1 0 DN l/min. 1 5 DN l/min. 2 0 DN l/min. 2 5 Frekvenční výstup VDC 8,9 2 Analogový signál V VDC 3 Analogový signál ma VDC 8,9 4 3 pólový kruhový konektor M12x1 IP pólový kruhový konektor M12x1 IP 65 8,6 5 Těsnící materiál EPDM Ethylene propylene rubber 1 Plastic PA6T / 6I připojení měděné trubky N Koncovka Plastic PA6T / 6I vnější malý závit K Plastic PA6T / 6I vnější velký závit G Příslušenství (dodávané volně) objednací číslo Souprava DN 8, 10 s Cu trubkou Souprava DN 8, 10 s adaptérem Rp 3/8 Nerez /AISI Souprava DN 15 s Cu trubkou Souprava DN 15 s adaptérem Rp 1/2 Nerez /AISI Souprava DN 20 s Cu Souprava DN 20 s adaptérem Rp 3/4 Nerez /AISI Přímý konektor M12x1 s kabelem 3-pólový 200 cm Rohový konektor M12x1 s kabelem 3-pólový 200 cm Přímý konektor M12x1 s kabelem 5-pólový 200 cm S teplotou Rohový konektor M12x1 s kabelem 5-pólový 200 cm S teplotou Přímý konektor M12x1 svorkové připojení Klip pro DN 8, Klip pro DN Klip pro DN O - kroužek DN 8, DN 10 EPDM ø x 2.62 Měděná trubka a adaptér O - kroužek DN 15 EPDM ø x 2.62 Měděná trubka a adaptér O - kroužek DN 20 EPDM ø x 2.62 Měděná trubka a adaptér O - kroužek DN 20, 25 EPDM ø 31 x 3 již sestavené, jako náhrada Připojení Cu trubky DN 8, 10 L=150 mm Připojení Cu trubky DN 15 L=150 mm Připojení Cu trubky DN 20 L=150 mm Adaptér pro DN 8 a DN 10 Rp 3/8 Nerez /AISI Adaptér pro DN 15 Rp 1/2 Nerez /AISI Adaptér pro DN 20 Rp 3/4 Nerez /AISI

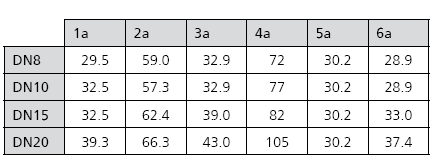

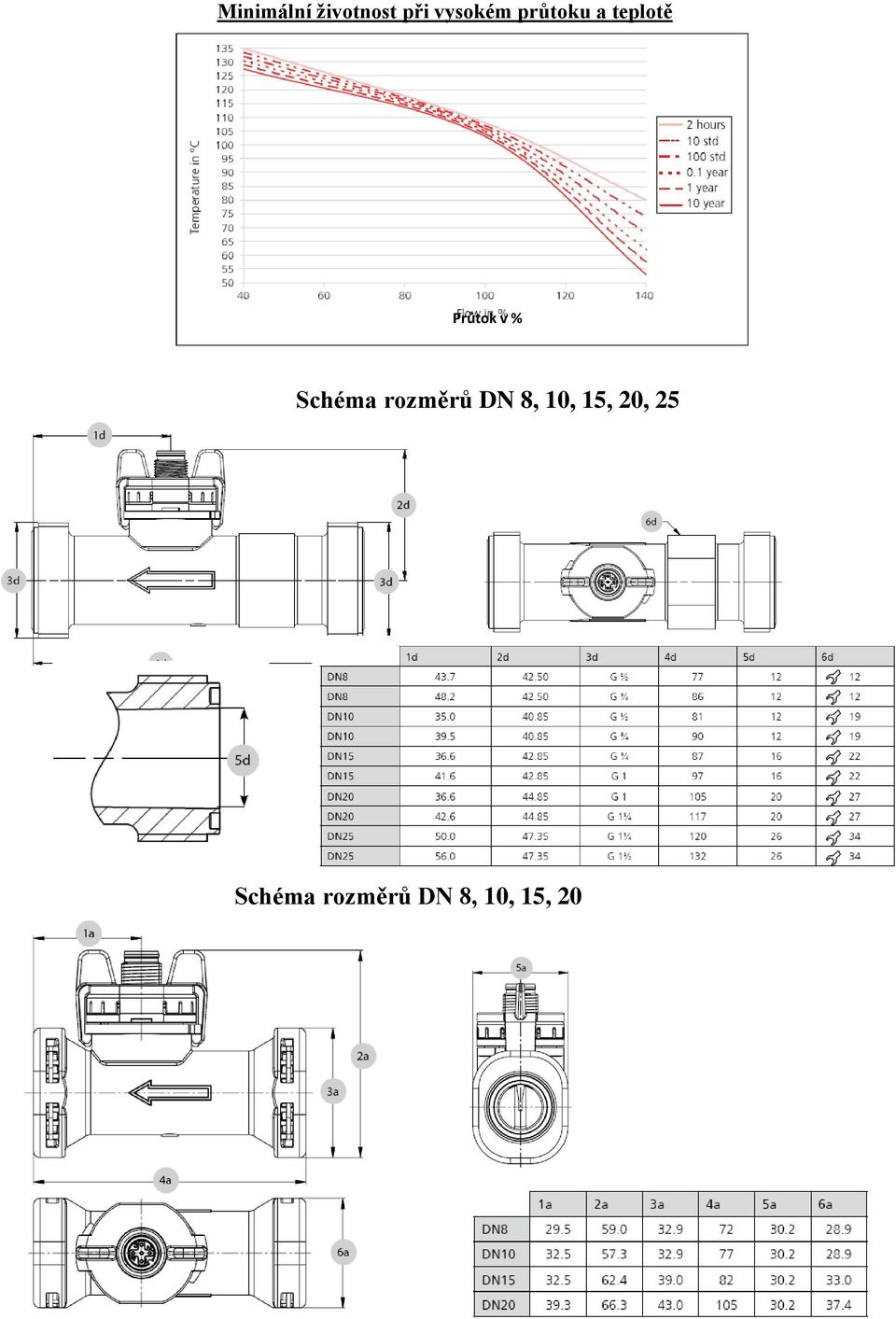

4 Minimální životnost při vysokém průtoku a teplotě Průtok v % Schéma rozměrů DN 8, 10, 15, 20, 25 Schéma rozměrů DN 8, 10, 15, 20

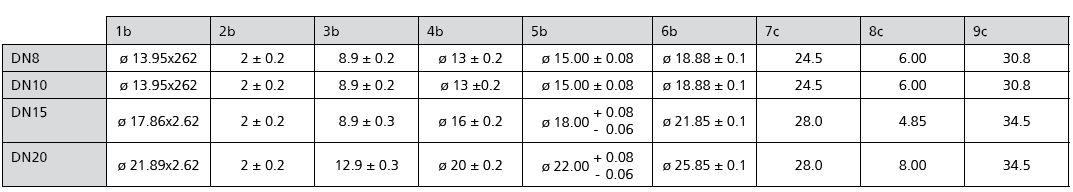

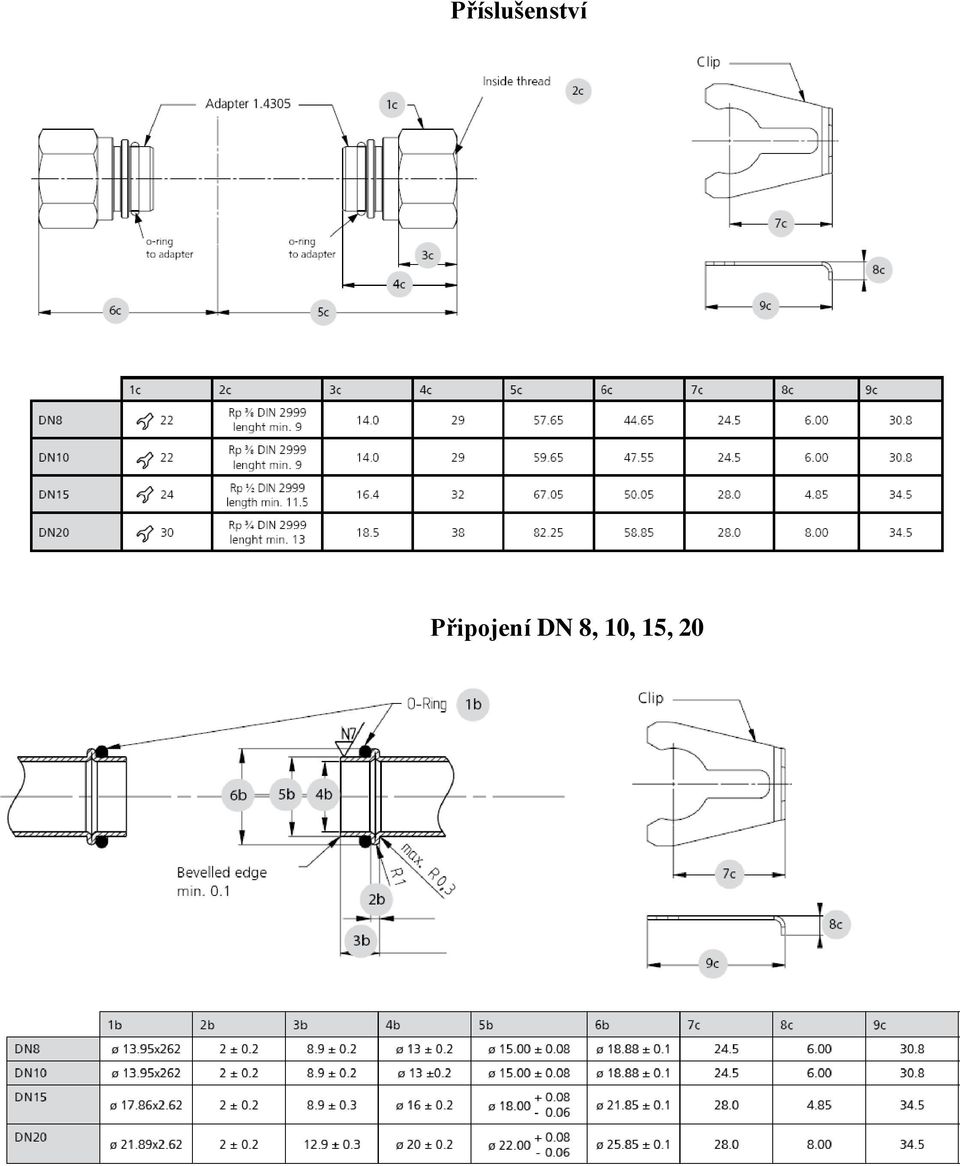

5 Příslušenství Připojení DN 8, 10, 15, 20

6 Montážní návod Elektrické připojení 3 pólové spojení okruhu M12x1 bez měření teploty Frekvenční výstup Proudový výstup Napěťový výstup 5 pólové spojení okruhu M12x1 bez měření teploty Frekvenční výstup s PT 1000 Proudový výstup s PT 1000 Napěťový výstup s PT 1000 Napěťový výstup s teplotním výstupem 0 10V

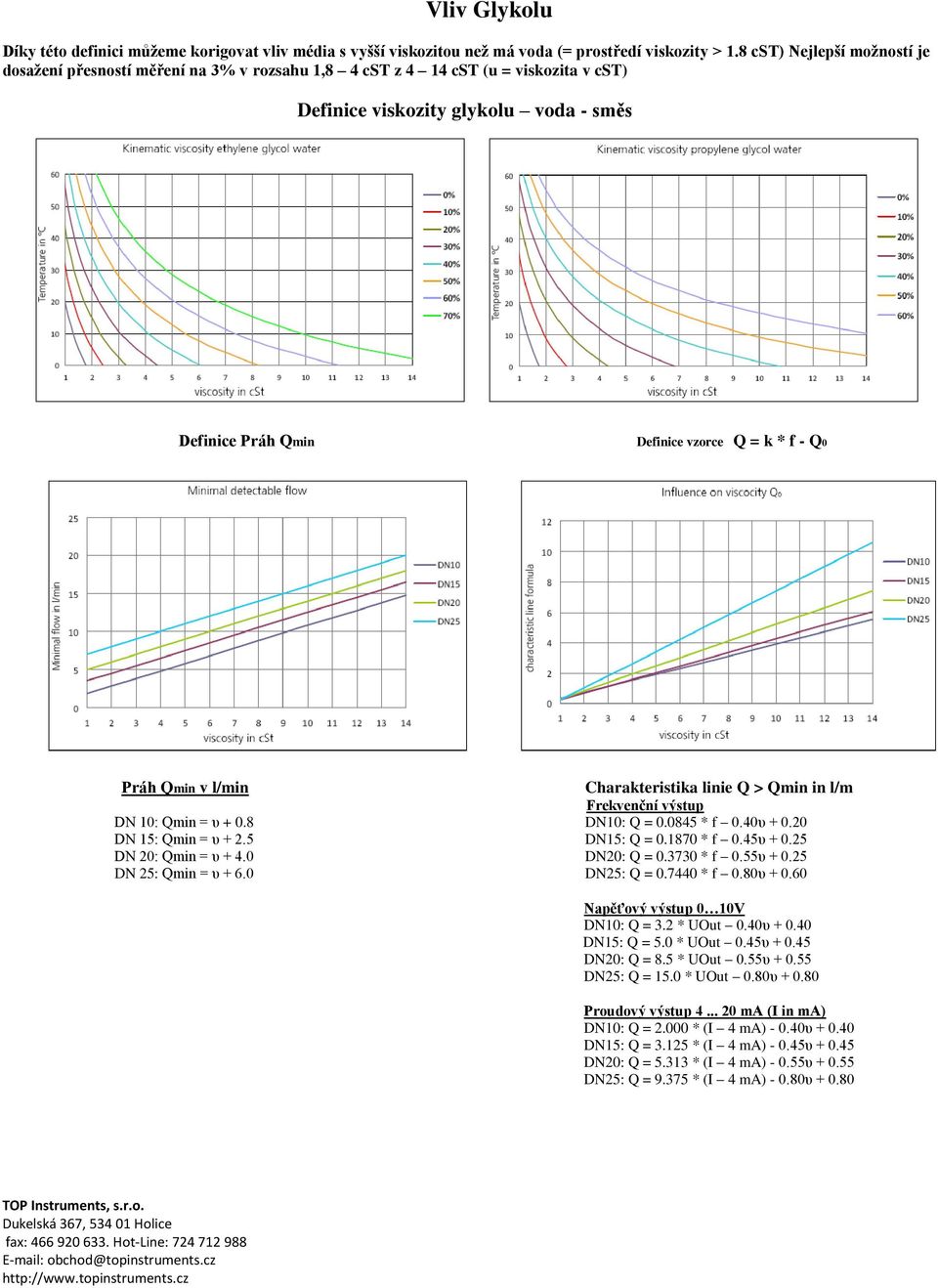

7 Vliv Glykolu Díky této definici můžeme korigovat vliv média s vyšší viskozitou než má voda (= prostředí viskozity > 1.8 cst) Nejlepší možností je dosažení přesností měření na 3% v rozsahu 1,8 4 cst z 4 14 cst (u = viskozita v cst) Definice viskozity glykolu voda - směs Definice Práh Qmin Definice vzorce Q = k * f - Q0 Práh Qmin v l/min Charakteristika linie Q > Qmin in l/m Frekvenční výstup DN 10: Qmin = υ DN10: Q = * f 0.40υ DN 15: Qmin = υ DN15: Q = * f 0.45υ DN 20: Qmin = υ DN20: Q = * f 0.55υ DN 25: Qmin = υ DN25: Q = * f 0.80υ Napěťový výstup 0 10V DN10: Q = 3.2 * UOut 0.40υ DN15: Q = 5.0 * UOut 0.45υ DN20: Q = 8.5 * UOut 0.55υ DN25: Q = 15.0 * UOut 0.80υ Proudový výstup ma (I in DN10: Q = * (I υ DN15: Q = * (I υ DN20: Q = * (I υ DN25: Q = * (I υ TOP Instruments, s.r.o. Dukelská 367, Holice fax: Hot-Line:
