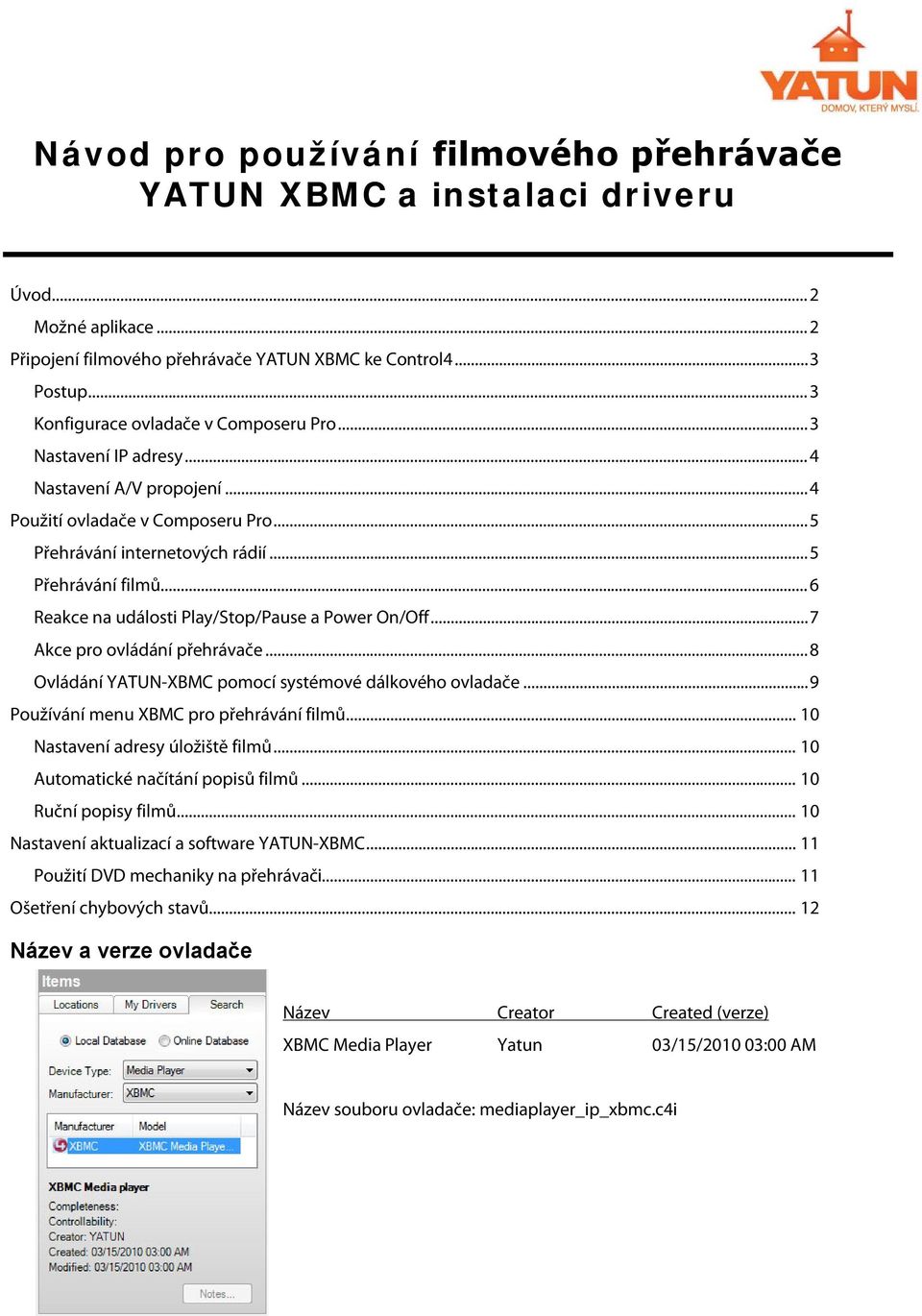

1 Návod pro používání filmového přehrávače YATUN XBMC a instalaci driveru Úvod... 2 Možné aplikace... 2 Připojení filmového přehrávače YATUN XBMC ke Control Postup... 3 Konfigurace ovladače v Composeru Pro... 3 Nastavení IP adresy... 4 Nastavení A/V propojení... 4 Použití ovladače v Composeru Pro... 5 Přehrávání internetových rádií... 5 Přehrávání filmů... 6 Reakce na události Play/Stop/Pause a Power On/Off... 7 Akce pro ovládání přehrávače... 8 Ovládání YATUN-XBMC pomocí systémové dálkového ovladače... 9 Používání menu XBMC pro přehrávání filmů Nastavení adresy úložiště filmů Automatické načítání popisů filmů Ruční popisy filmů Nastavení aktualizací a software YATUN-XBMC Použití DVD mechaniky na přehrávači Ošetření chybových stavů Název a verze ovladače Název Creator Created (verze) XBMC Media Player Yatun 03/15/ :00 AM Název souboru ovladače: mediaplayer_ip_xbmc.c4i

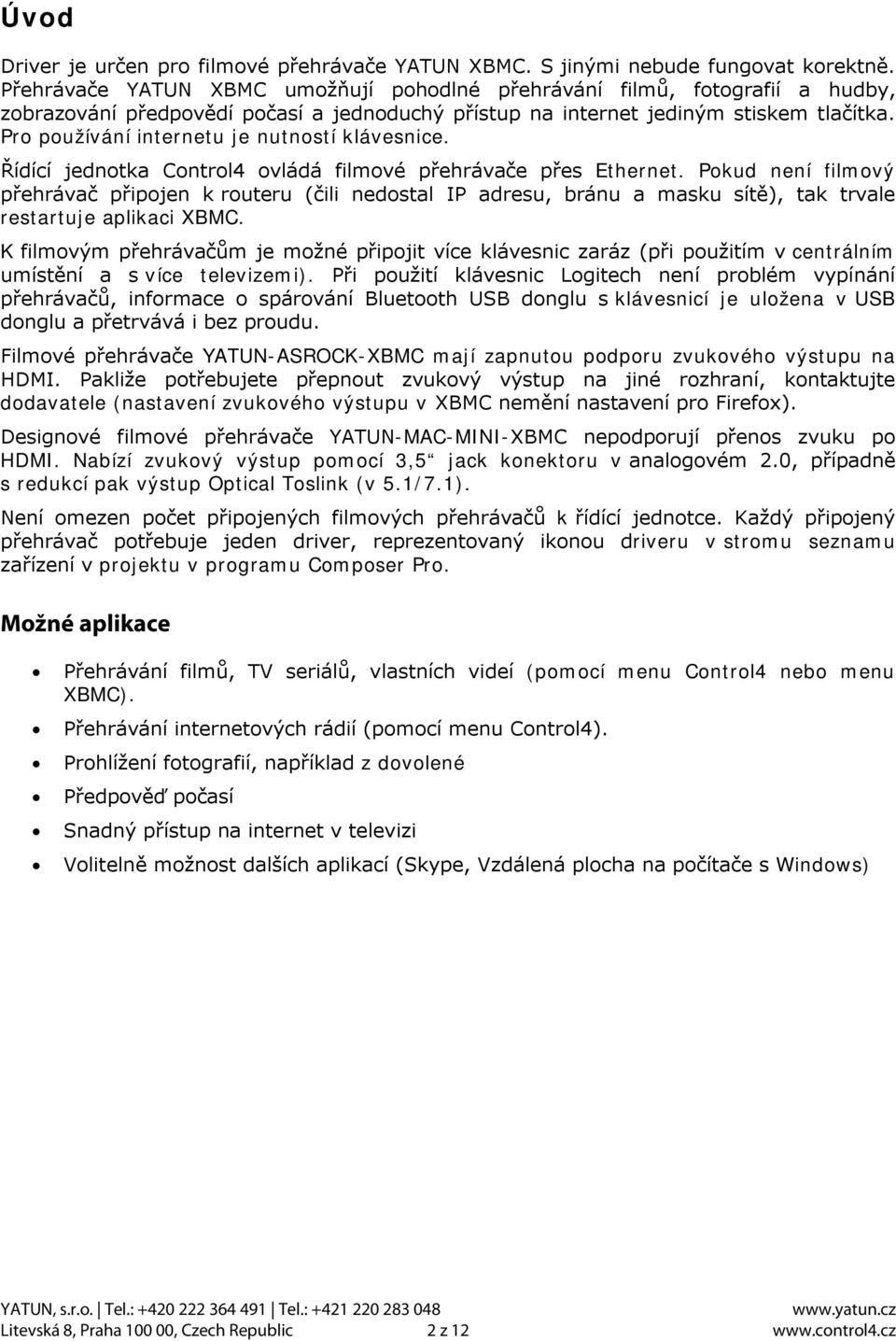

2 Úvod Driver je určen pro filmové přehrávače YATUN XBMC. S jinými nebude fungovat korektně. Přehrávače YATUN XBMC umožňují pohodlné přehrávání filmů, fotografií a hudby, zobrazování předpovědí počasí a jednoduchý přístup na internet jediným stiskem tlačítka. Pro používání internetu je nutností klávesnice. Řídící jednotka Control4 ovládá filmové přehrávače přes Ethernet. Pokud není filmový přehrávač připojen k routeru (čili nedostal IP adresu, bránu a masku sítě), tak trvale restartuje aplikaci XBMC. K filmovým přehrávačům je možné připojit více klávesnic zaráz (při použitím v centrálním umístění a s více televizemi). Při použití klávesnic Logitech není problém vypínání přehrávačů, informace o spárování Bluetooth USB donglu s klávesnicí je uložena v USB donglu a přetrvává i bez proudu. Filmové přehrávače YATUN-ASROCK-XBMC mají zapnutou podporu zvukového výstupu na HDMI. Pakliže potřebujete přepnout zvukový výstup na jiné rozhraní, kontaktujte dodavatele (nastavení zvukového výstupu v XBMC nemění nastavení pro Firefox). Designové filmové přehrávače YATUN-MAC-MINI-XBMC nepodporují přenos zvuku po HDMI. Nabízí zvukový výstup pomocí 3,5 jack konektoru v analogovém 2.0, případně s redukcí pak výstup Optical Toslink (v 5.1/7.1). Není omezen počet připojených filmových přehrávačů k řídící jednotce. Každý připojený přehrávač potřebuje jeden driver, reprezentovaný ikonou driveru v stromu seznamu zařízení v projektu v programu Composer Pro. Možné aplikace Přehrávání filmů, TV seriálů, vlastních videí (pomocí menu Control4 nebo menu XBMC). Přehrávání internetových rádií (pomocí menu Control4). Prohlížení fotografií, například z dovolené Předpověď počasí Snadný přístup na internet v televizi Volitelně možnost dalších aplikací (Skype, Vzdálená plocha na počítače s Windows) Litevská 8, Praha , Czech Republic 2 z 12

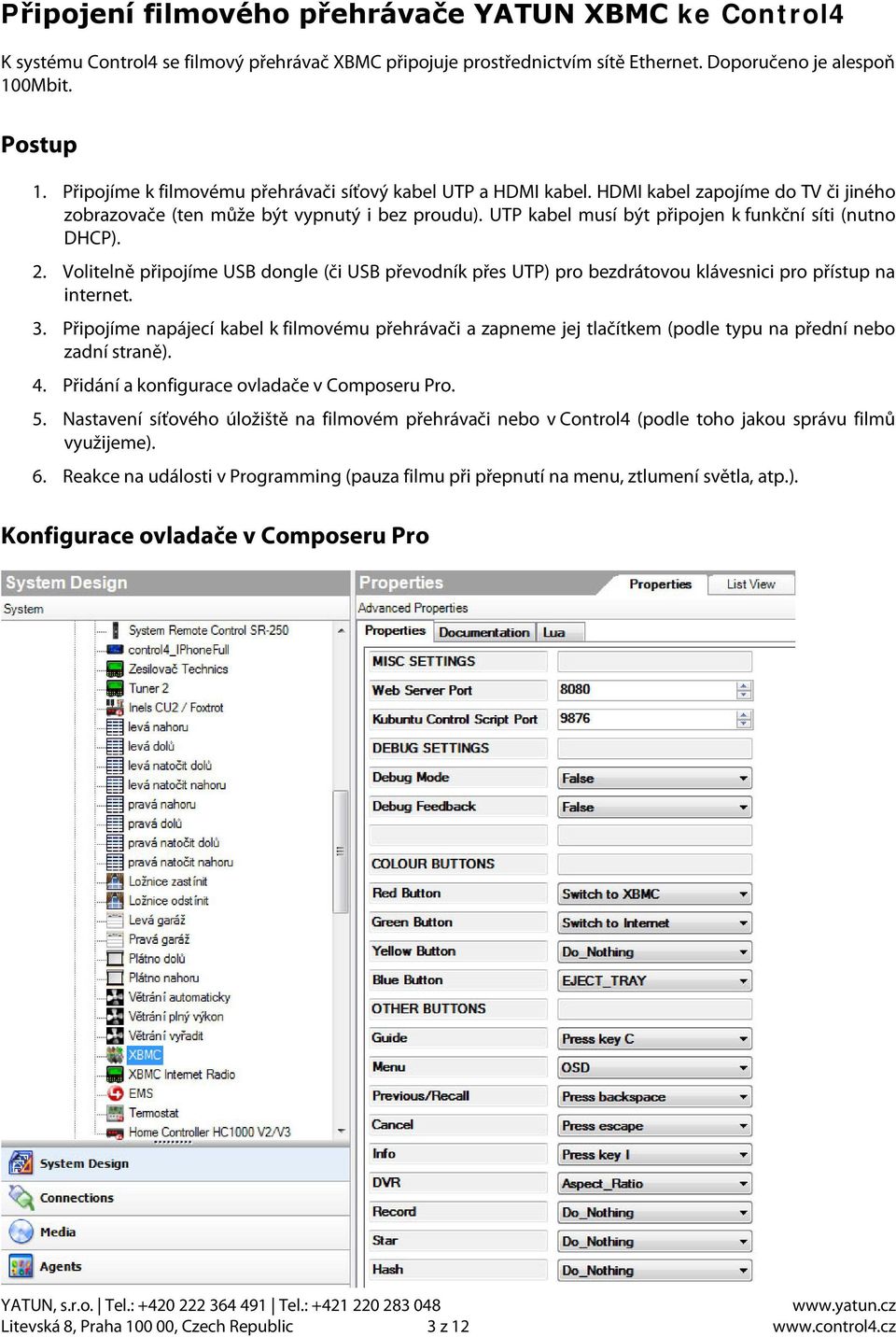

3 Připojení filmového přehrávače YATUN XBMC ke Control4 K systému Control4 se filmový přehrávač XBMC připojuje prostřednictvím sítě Ethernet. Doporučeno je alespoň 100Mbit. Postup 1. Připojíme k filmovému přehrávači síťový kabel UTP a HDMI kabel. HDMI kabel zapojíme do TV či jiného zobrazovače (ten může být vypnutý i bez proudu). UTP kabel musí být připojen k funkční síti (nutno DHCP). 2. Volitelně připojíme USB dongle (či USB převodník přes UTP) pro bezdrátovou klávesnici pro přístup na internet. 3. Připojíme napájecí kabel k filmovému přehrávači a zapneme jej tlačítkem (podle typu na přední nebo zadní straně). 4. Přidání a konfigurace ovladače v Composeru Pro. 5. Nastavení síťového úložiště na filmovém přehrávači nebo v Control4 (podle toho jakou správu filmů využijeme). 6. Reakce na události v Programming (pauza filmu při přepnutí na menu, ztlumení světla, atp.). Konfigurace ovladače v Composeru Pro Litevská 8, Praha , Czech Republic 3 z 12

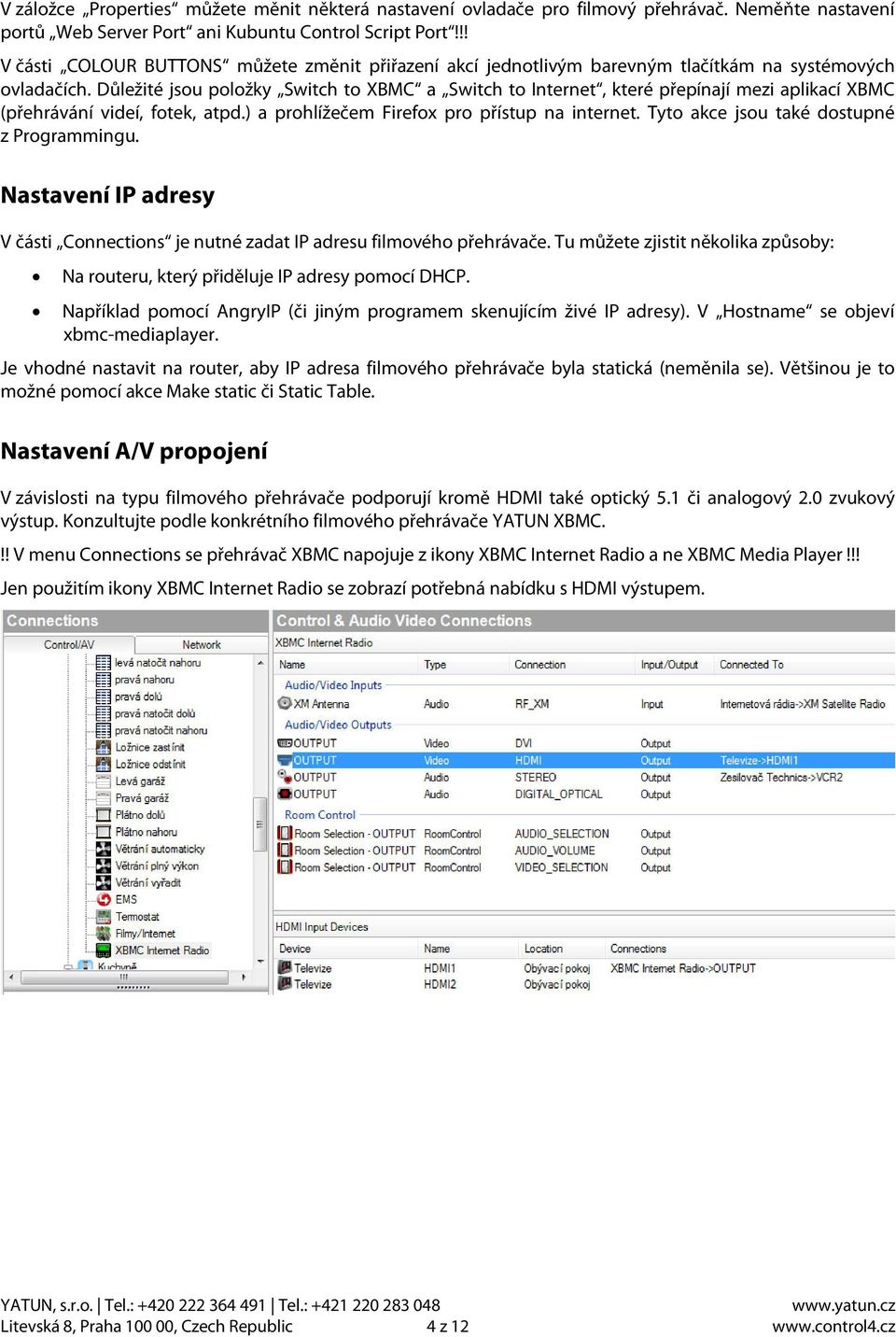

4 V záložce Properties můžete měnit některá nastavení ovladače pro filmový přehrávač. Neměňte nastavení portů Web Server Port ani Kubuntu Control Script Port!!! V části COLOUR BUTTONS můžete změnit přiřazení akcí jednotlivým barevným tlačítkám na systémových ovladačích. Důležité jsou položky Switch to XBMC a Switch to Internet, které přepínají mezi aplikací XBMC (přehrávání videí, fotek, atpd.) a prohlížečem Firefox pro přístup na internet. Tyto akce jsou také dostupné z Programmingu. Nastavení IP adresy V části Connections je nutné zadat IP adresu filmového přehrávače. Tu můžete zjistit několika způsoby: Na routeru, který přiděluje IP adresy pomocí DHCP. Například pomocí AngryIP (či jiným programem skenujícím živé IP adresy). V Hostname se objeví xbmc-mediaplayer. Je vhodné nastavit na router, aby IP adresa filmového přehrávače byla statická (neměnila se). Většinou je to možné pomocí akce Make static či Static Table. Nastavení A/V propojení V závislosti na typu filmového přehrávače podporují kromě HDMI také optický 5.1 či analogový 2.0 zvukový výstup. Konzultujte podle konkrétního filmového přehrávače YATUN XBMC.!! V menu Connections se přehrávač XBMC napojuje z ikony XBMC Internet Radio a ne XBMC Media Player!!! Jen použitím ikony XBMC Internet Radio se zobrazí potřebná nabídku s HDMI výstupem. Litevská 8, Praha , Czech Republic 4 z 12

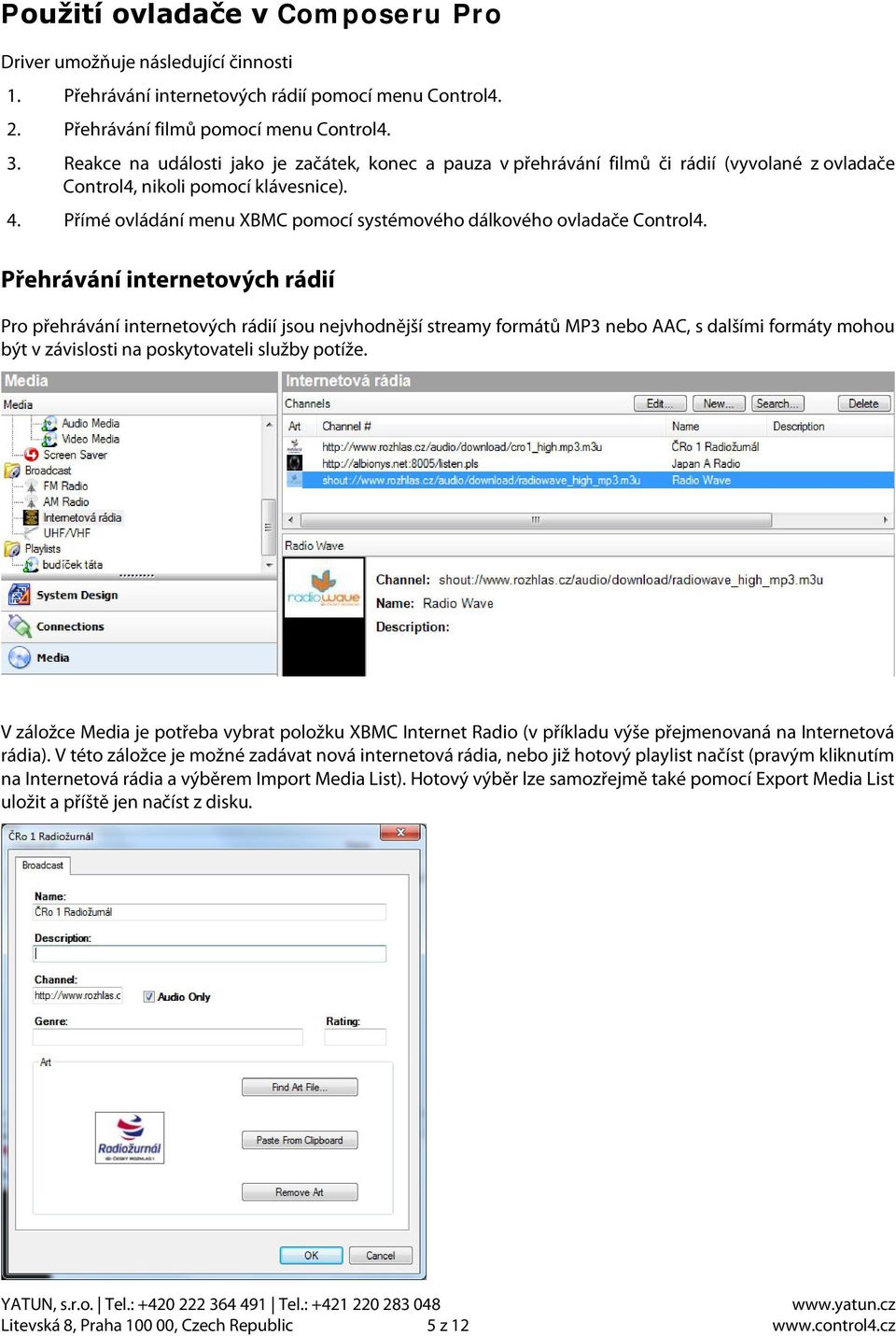

5 Použití ovladače v Composeru Pro Driver umožňuje následující činnosti 1. Přehrávání internetových rádií pomocí menu Control4. 2. Přehrávání filmů pomocí menu Control4. 3. Reakce na události jako je začátek, konec a pauza v přehrávání filmů či rádií (vyvolané z ovladače Control4, nikoli pomocí klávesnice). 4. Přímé ovládání menu XBMC pomocí systémového dálkového ovladače Control4. Přehrávání internetových rádií Pro přehrávání internetových rádií jsou nejvhodnější streamy formátů MP3 nebo AAC, s dalšími formáty mohou být v závislosti na poskytovateli služby potíže. V záložce Media je potřeba vybrat položku XBMC Internet Radio (v příkladu výše přejmenovaná na Internetová rádia). V této záložce je možné zadávat nová internetová rádia, nebo již hotový playlist načíst (pravým kliknutím na Internetová rádia a výběrem Import Media List). Hotový výběr lze samozřejmě také pomocí Export Media List uložit a příště jen načíst z disku. Litevská 8, Praha , Czech Republic 5 z 12

6 U internetového rádia je potřeba zadat Name (jméno, které se zobrazí v menu Control4) a Channel (odkaz na stream internetového rádia). Je potřeba také zatrhnout položku Audio Only. V kolonce Art je možné přidat ikonku. Přehrávání filmů Filmový přehrávač YATUN-XBMC využívá k přehrávání filmů open-source přehrávač XBMC ( Přehraje celou řadu formátů, více viz jejich výčet na webu XBMC ( nebo v katalogu YATUN. Driver pro Control4 podporuje jak výběr filmů pomocí menu Control4, tak výběr filmů přímo z menu XBMC. Pro načtení filmů do Control4 v záložce Media, je nejprve nutné přidat (v Systém Designu) síťový disk NAS (to může být i vestavěný disk YATUN-XBMC přehrávače). Kliknutím na Scan vyvoláte prohledání síťového disku. Pokud zvolíte Find videos and search for cover art, tak Control4 vyhledá kopie DVD (zkopírované včetně adresářové struktury z původního nosiče). Pokud chcete přidat filmy v jiných formátech (například MKV), tak je třeba zvolit Add Files Ending with a vybrat hledanou koncovku. Nebo můžete pole nechat úplně prázdné, pak se přidají všechny soubory (včetně titulků). Pokud máte filmy již vyhledané a přidané do databáze, můžete jejich popisek upravit. Zvolte film, jehož popisek chcete upravit a klikněte na Edit (musíte mít v NAS zvoleno Video Media). Zobrazí se vám seznam metadat, včetně možnosti jejich vyhledání v databázi AMG (zdarma s každou řídící jednotkou Control4) pomocí tlačítka Search. Litevská 8, Praha , Czech Republic 6 z 12

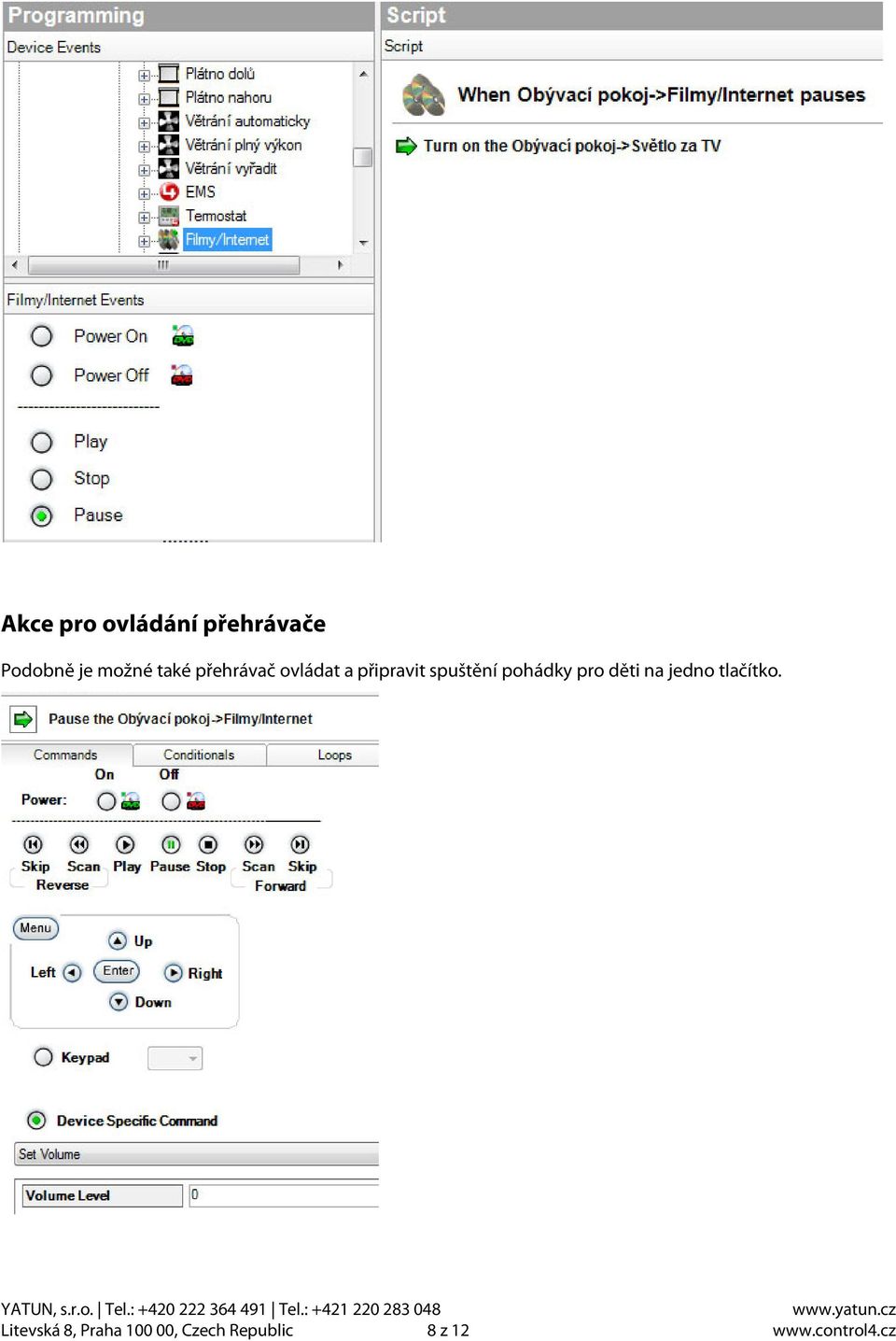

7 Reakce na události Play/Stop/Pause a Power On/Off V části Programming je možné reagovat na události jako je puštění či pauza filmu. Například po spuštění filmu plynule ztlumit světla, či naopak s pauzou rozsvítit. Litevská 8, Praha , Czech Republic 7 z 12

8 Akce pro ovládání přehrávače Podobně je možné také přehrávač ovládat a připravit spuštění pohádky pro děti na jedno tlačítko. Litevská 8, Praha , Czech Republic 8 z 12

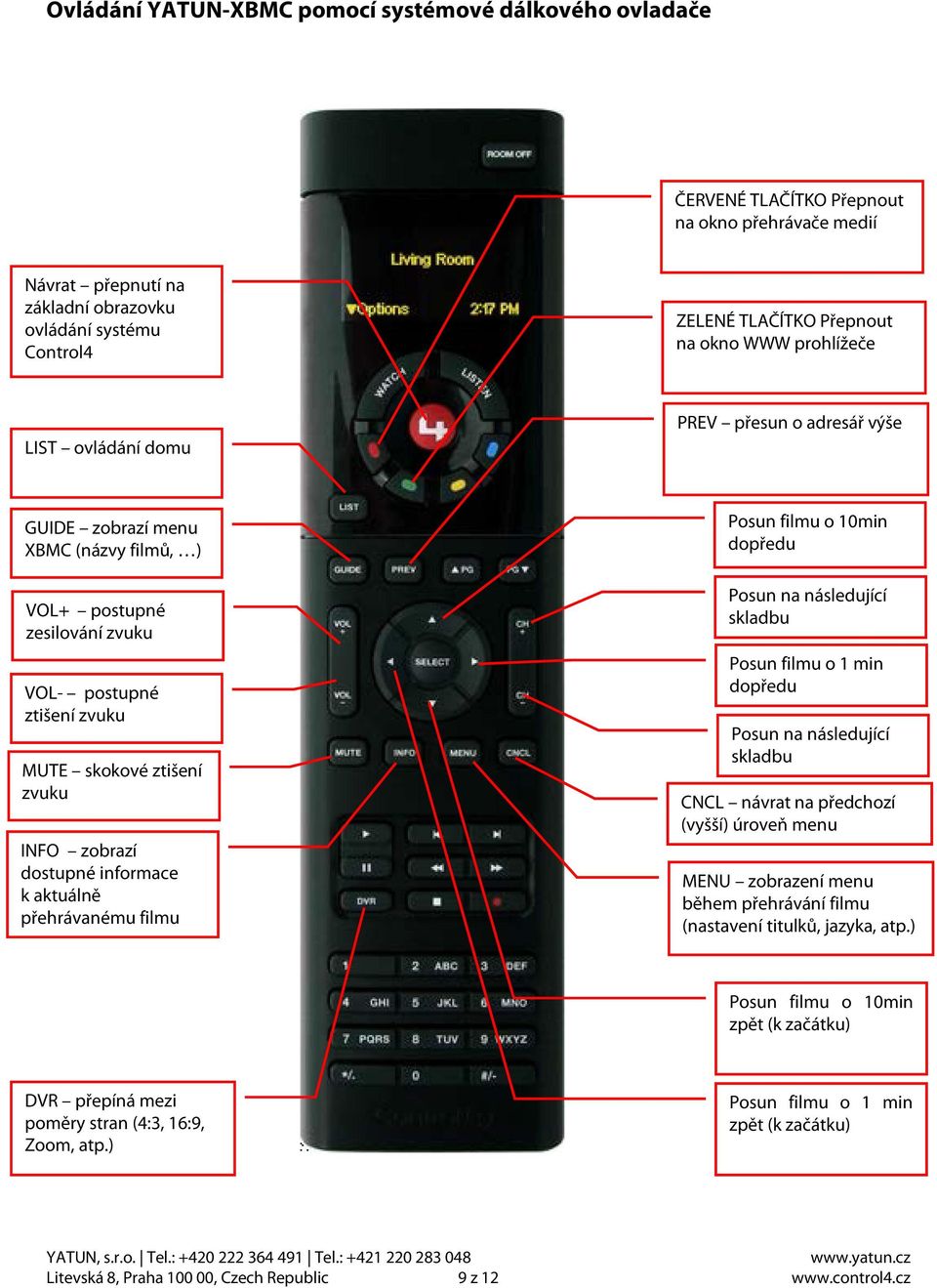

9 Ovládání YATUN-XBMC pomocí systémové dálkového ovladače ČERVENÉ TLAČÍTKO Přepnout na okno přehrávače medií Návrat přepnutí na základní obrazovku ovládání systému Control4 ZELENÉ TLAČÍTKO Přepnout na okno WWW prohlížeče LIST ovládání domu PREV přesun o adresář výše GUIDE zobrazí menu XBMC (názvy filmů, ) VOL+ postupné zesilování zvuku VOL- postupné ztišení zvuku MUTE skokové ztišení zvuku INFO zobrazí dostupné informace k aktuálně přehrávanému filmu Posun filmu o 10min dopředu Posun na následující skladbu Posun filmu o 1 min dopředu Posun na následující skladbu CNCL návrat na předchozí (vyšší) úroveň menu MENU zobrazení menu během přehrávání filmu (nastavení titulků, jazyka, atp.) Posun filmu o 10min zpět (k začátku) DVR přepíná mezi poměry stran (4:3, 16:9, Zoom, atp.) Posun filmu o 1 min zpět (k začátku) Litevská 8, Praha , Czech Republic 9 z 12

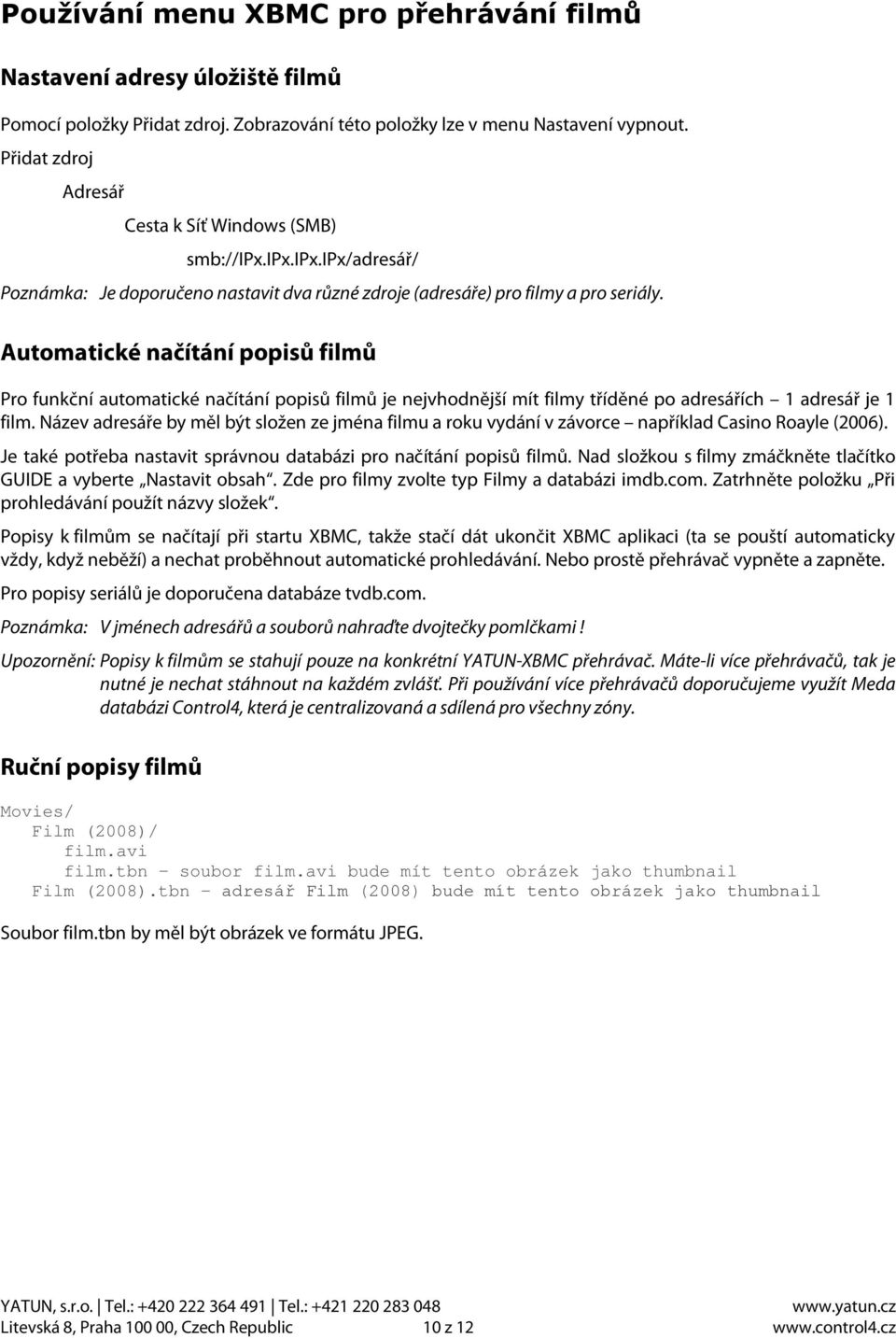

10 Používání menu XBMC pro přehrávání filmů Nastavení adresy úložiště filmů Pomocí položky Přidat zdroj. Zobrazování této položky lze v menu Nastavení vypnout. Přidat zdroj Adresář Cesta k Síť Windows (SMB) smb://ipx.ipx.ipx.ipx/adresář/ Poznámka: Je doporučeno nastavit dva různé zdroje (adresáře) pro filmy a pro seriály. Automatické načítání popisů filmů Pro funkční automatické načítání popisů filmů je nejvhodnější mít filmy tříděné po adresářích 1 adresář je 1 film. Název adresáře by měl být složen ze jména filmu a roku vydání v závorce například Casino Roayle (2006). Je také potřeba nastavit správnou databázi pro načítání popisů filmů. Nad složkou s filmy zmáčkněte tlačítko GUIDE a vyberte Nastavit obsah. Zde pro filmy zvolte typ Filmy a databázi imdb.com. Zatrhněte položku Při prohledávání použít názvy složek. Popisy k filmům se načítají při startu XBMC, takže stačí dát ukončit XBMC aplikaci (ta se pouští automaticky vždy, když neběží) a nechat proběhnout automatické prohledávání. Nebo prostě přehrávač vypněte a zapněte. Pro popisy seriálů je doporučena databáze tvdb.com. Poznámka: V jménech adresářů a souborů nahraďte dvojtečky pomlčkami! Upozornění: Popisy k filmům se stahují pouze na konkrétní YATUN-XBMC přehrávač. Máte-li více přehrávačů, tak je nutné je nechat stáhnout na každém zvlášť. Při používání více přehrávačů doporučujeme využít Meda databázi Control4, která je centralizovaná a sdílená pro všechny zóny. Ruční popisy filmů Movies/ Film (2008)/ film.avi film.tbn soubor film.avi bude mít tento obrázek jako thumbnail Film (2008).tbn adresář Film (2008) bude mít tento obrázek jako thumbnail Soubor film.tbn by měl být obrázek ve formátu JPEG. Litevská 8, Praha , Czech Republic 10 z 12

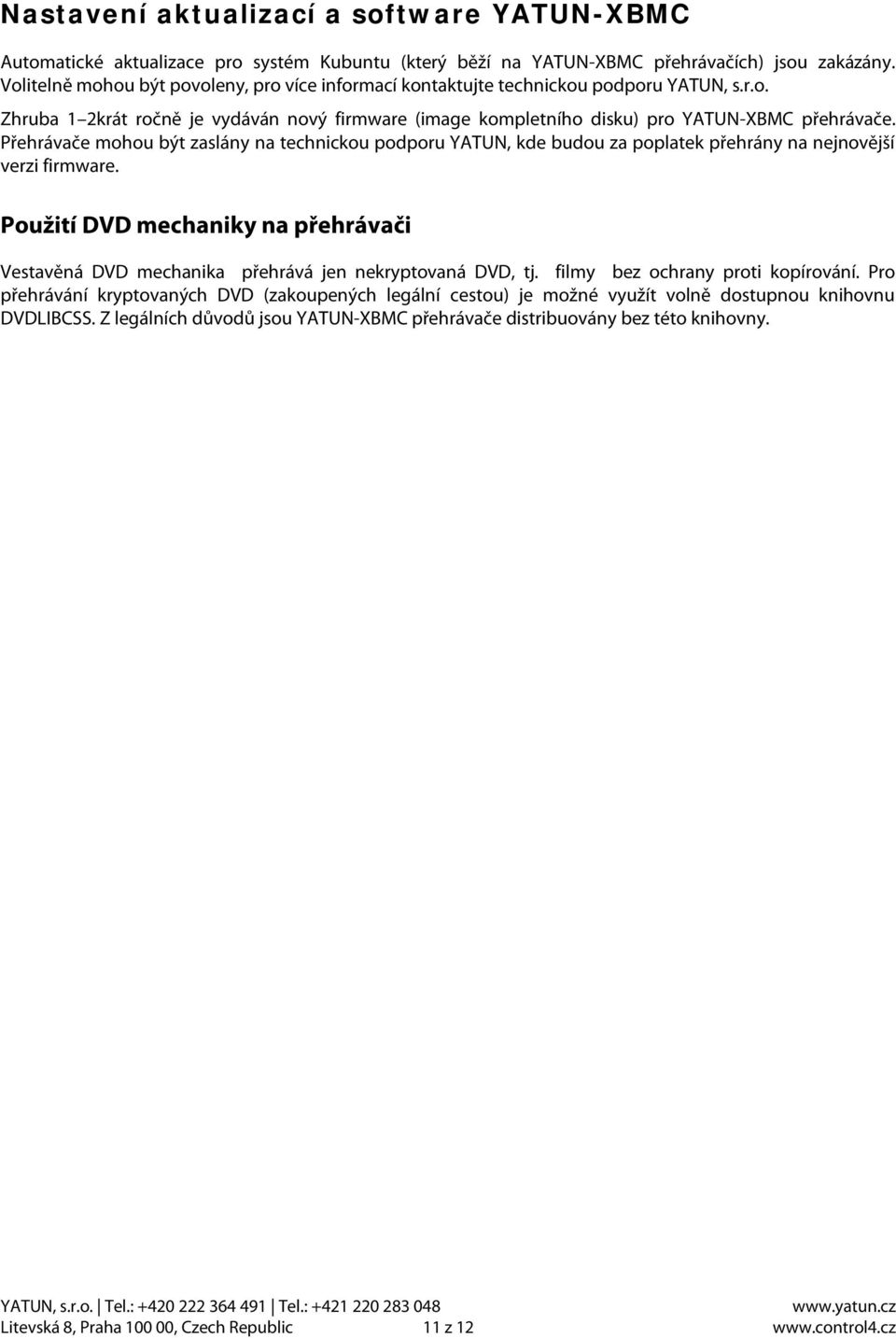

11 Nastavení aktualizací a software YATUN-XBMC Automatické aktualizace pro systém Kubuntu (který běží na YATUN-XBMC přehrávačích) jsou zakázány. Volitelně mohou být povoleny, pro více informací kontaktujte technickou podporu YATUN, s.r.o. Zhruba 1 2krát ročně je vydáván nový firmware (image kompletního disku) pro YATUN-XBMC přehrávače. Přehrávače mohou být zaslány na technickou podporu YATUN, kde budou za poplatek přehrány na nejnovější verzi firmware. Použití DVD mechaniky na přehrávači Vestavěná DVD mechanika přehrává jen nekryptovaná DVD, tj. filmy bez ochrany proti kopírování. Pro přehrávání kryptovaných DVD (zakoupených legální cestou) je možné využít volně dostupnou knihovnu DVDLIBCSS. Z legálních důvodů jsou YATUN-XBMC přehrávače distribuovány bez této knihovny. Litevská 8, Praha , Czech Republic 11 z 12

12 Ošetření chybových stavů Při dočasném výpadku připojení přehrávače YATUN-XBMC k systému Control4 sítí Ethernet pokračuje přehrávač dál v činnosti. Po dobu výpadku spojení po síti se přehrávač nedá ovládat z systému Control4, tedy systémovým ovladačem Control4. Po obnovení síťového spojení C4 XBMC je možno opět ihned ovládat. Při výpadku připojení přehrávače XBMC k datovému úložišti (NAS): když nehraje film a nepracuje/neprohlíží data nic se nestane; když přehrávač hraje nebo pracuje s NAS ohlásí chybu a vrátí se nejbližšího vyššího smysluplného menu. Nemá -li HW přehrávače XBMC připojení do počítačové sítě (nedostane IP z DHCP): aplikace XBMC se trvale restartuje; neprobíhá aktualizace popisů k filmům; nefunguje zobrazování informací o počasí. Litevská 8, Praha , Czech Republic 12 z 12
