1 Katalog svařovací techniky a příslušenství

2 OBSAH Invertorové stroje pro svařování a řezání MIG/MAG 03 MIG/MAG 04 MMA na obal. 04 TIG DC 05 TIG ACDC 06 Na řezání přenosné průmyslové elektrodu na nerez na hliník 07 plazmou Nářadí a příslušenství 08Svařovací 08 MIG/MAG 09 TIG 09 Držáky 10 kabely hořáky hořáky elektrod Zemnicí svěrky 10 Silové kabely 10 Brusivo 10 Svařovací 10 Redukční drát ventily Měrky 11 Ochranné 11 Svářečské 11 Kartáče 11 Řemeslnické 11 Kladívka 11 Zrcátka 11 Zapalovače 11 Čistící svarů brýle brýle nože a kleště drátky Ochranné prostředky pro svařování Svářečské 12 Svářečské 13 Svářečské 13 Svářečské 14 Nehořlavé 14 Izolační kapuce kukly závěsy zástěny textilie prostředky Zařízení pro automatizaci 15 Rotační 15 Odvalovací 16 Průmyslová 17 Příslušenství 18 Svěrky, 19 Strojky 21 Odporové 22CNC řezací polohovadla polohovadla polohovadla polohovadel stojany 20 ohřevy automat strana 1

3 PŘENOSNÉ SVAŘOVACÍ INVERTORY MIG/MAG Invertorové zdroje MIG jsou díky nízké hmotnosti, malým rozměrům a velmi dobrým svařovacím vlastnostem pro obě metody (MIG/MAG i MMA) určeny jak pro údržbu a mobilní použití, tak pro práce v dílenských provozech. MIG 160/200P SYN MIG 160 MIG 250 MIG160N MIG160J Multifunkční zdroj se synergickými programy pro snadné svařování všemi metodami (MMA, MIG/MAG, TIG) kdekoli a kdykoli. Použití: domácí dílna, montáže, údržba, autoservisy. Vlastnosti: digitální ukazatel parametrů změna polarity pro svařování trubičkovým samoochranným drátem velice jednoduché ovládání a nastavení synergické programy moderní design s plastovými čely, malé kompaktní rozměry a velmi nízká hmotnost svařování obalenou elektrodou až do Ø 4,0 mm svařování metodou TIG s dotykovým beznáškrabovým LA zapalováním zásobník drátu na cívku 5 kg funkce 2/4 takt Výkonný multifunkční invertor má velmi dobré svařovací vlastnosti, stabilní oblouk v celém rozsahu svařovacího proudu pro CO 2 i směsný plyn. MIG 160 svařuje metodami MIG/MAG/MMA a TIG. Použití: drobná výroba, montáže, údržba, autoservisy. Vlastnosti: verze N s digitálními ukazateli parametrů, připojením hořáku SPOOL GUN a plastovým čelem možná změna polarity pro svařování trubičkovým samoochraným drátem jednoduché ovládání = snadné a rychlé nastavení svařovacích parametrů funkce dohoření odolná konstrukce, malé kompaktní rozměry a nízká hmotnost celokovový robustní posuv svařovacího drátu svařování obalenou elektrodou až do Ø 4,0 mm zásobník drátu na cívku 5 kg Invertor s vysokým výkonem a perfektními svařovacími vlastnostmi ve všech režimech, pro všechny typy drátu a ochranných plynů. Použití: drobná výroba, montáže, menší průmyslové provozy. Vlastnosti: možná změna polarity pro svařování trubičkovým drátem jednoduché ovládání = snadné a rychlé nastavení svařovacích parametrů možnost úpravy tvrdosti oblouku odolná celokovová konstrukce, malé kompaktní rozměry a nízká hmotnost celokovový robustní 4-kladkový posuv drátu použití i pro velké cívky (15 kg) plastový kryt cívky drátu Vybavení v ceně: hořák MBi15 3 m, zemnicí kabel. Vybavení v ceně: hořák Binzel MBi15 3 m, zemnicí a svařovací kabel. Vybavení v ceně: hořák Binzel MBi25 3 m, zemnicí kabel, redukční ventil s ohřevem. Vybavení v ceně Příslušenství na objednávku Pouze MIG 250 Pouze MIG 160/200 SYN Spool gun Pro výběr přejděte na stranu 3. Pro výběr svářečských kukel přejděte na stranu 12. Transportní vozík pro stroj a příslušenství. Technická data MIG 160P SYN MIG 200P SYN MIG 160J MIG 160N DGT MIG 250 Objednací číslo SVA SVA SVA01-0J35 SVA01-N207 SVA01-0J04 Vstupní napětí 50/60 Hz 1x230 V 1x230 V 1x230 V 1x230 V 3x400 V Jištění 16 A 16 A 16 A 16 A 25 A Rozsah proudu A MIG/MAG A MIG/MAG A MIG/MAG A MIG/MAG A MIG/MAG A MMA/TIG (170) A TIG(MMA) A MMA A MMA - Rychlospojky Zatěžovatel Imax (40 ) 30% 25% 35% 35% 60% Zatěžovatel 100% (40 ) 90 A 90 A 100 A 100 A 200 A Napětí na prázdno 58 V 58 V 50 V 51 V - Krytí IP23S IP23S IP21S IP21S IP21 Rozměry DxŠxV 470x210x380 mm 470x210x380 mm 480x230x360 mm 528x250x425 mm 510x273x440 mm Hmotnost 11,5 kg 13,5 kg 18 kg 18 kg 26,5 kg strana 2

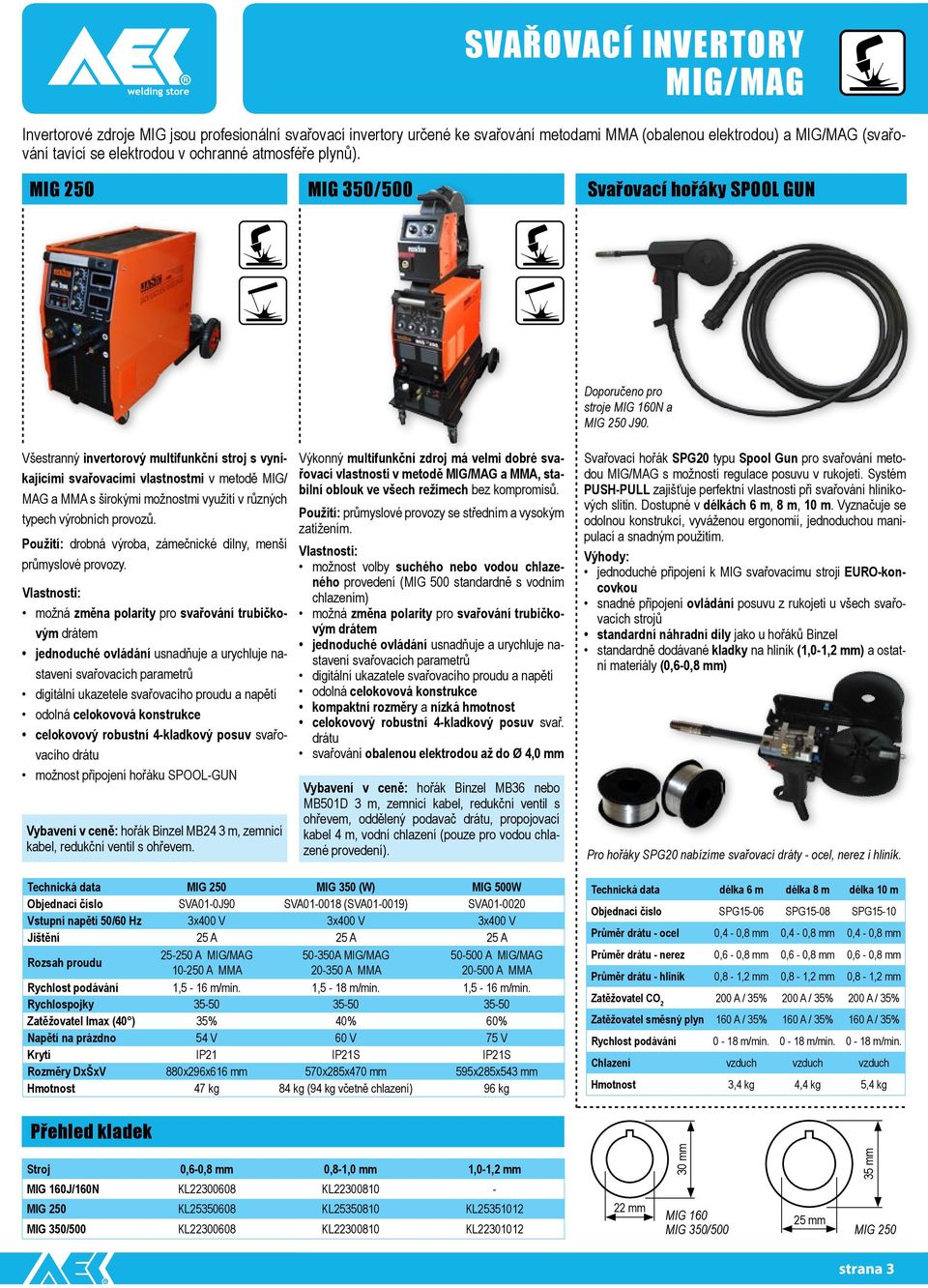

4 SVAŘOVACÍ INVERTORY MIG/MAG Invertorové zdroje MIG jsou profesionální svařovací invertory určené ke svařování metodami MMA (obalenou elektrodou) a MIG/MAG (svařování tavící se elektrodou v ochranné atmosféře plynů). MIG 250 MIG 350/500 Svařovací hořáky spool gun Doporučeno pro stroje MIG 160N a MIG 250 J90. Všestranný invertorový multifunkční stroj s vynikajícími svařovacími vlastnostmi v metodě MIG/ MAG a MMA s širokými možnostmi využití v různých typech výrobních provozů. Použití: drobná výroba, zámečnické dílny, menší průmyslové provozy. Vlastnosti: možná změna polarity pro svařování trubičkovým drátem jednoduché ovládání usnadňuje a urychluje nastavení svařovacích parametrů digitální ukazetele svařovacího proudu a napětí odolná celokovová konstrukce celokovový robustní 4-kladkový posuv svařovacího drátu možnost připojení hořáku SPOOL-GUN Vybavení v ceně: hořák Binzel MB24 3 m, zemnicí kabel, redukční ventil s ohřevem. Výkonný multifunkční zdroj má velmi dobré svařovací vlastnosti v metodě MIG/MAG a MMA, stabilní oblouk ve všech režimech bez kompromisů. Použití: průmyslové provozy se středním a vysokým zatížením. Vlastnosti: možnost volby suchého nebo vodou chlazeného provedení (MIG 500 standardně s vodním chlazením) možná změna polarity pro svařování trubičkovým drátem jednoduché ovládání usnadňuje a urychluje nastavení svařovacích parametrů digitální ukazatele svařovacího proudu a napětí odolná celokovová konstrukce kompaktní rozměry a nízká hmotnost celokovový robustní 4-kladkový posuv svař. drátu svařování obalenou elektrodou až do Ø 4,0 mm Vybavení v ceně: hořák Binzel MB36 nebo MB501D 3 m, zemnicí kabel, redukční ventil s ohřevem, oddělený podavač drátu, propojovací kabel 4 m, vodní chlazení (pouze pro vodou chlazené provedení). Technická data MIG 250 MIG 350 (W) MIG 500W Objednací číslo SVA01-0J90 SVA (SVA ) SVA Vstupní napětí 50/60 Hz 3x400 V 3x400 V 3x400 V Jištění 25 A 25 A 25 A Rozsah proudu A MIG/MAG A MMA A MIG/MAG A MMA A MIG/MAG A MMA Rychlost podávání 1,5-16 m/min. 1,5-18 m/min. 1,5-16 m/min. Rychlospojky Zatěžovatel Imax (40 ) 35% 40% 60% Napětí na prázdno 54 V 60 V 75 V Krytí IP21 IP21S IP21S Rozměry DxŠxV 880x296x616 mm 570x285x470 mm 595x285x543 mm Hmotnost 47 kg 84 kg (94 kg včetně chlazení) 96 kg Svařovací hořák SPG20 typu Spool Gun pro svařování metodou MIG/MAG s možností regulace posuvu v rukojeti. Systém PUSH-PULL zajišťuje perfektní vlastnosti při svařování hliníkových slitin. Dostupné v délkách 6 m, 8 m, 10 m. Vyznačuje se odolnou konstrukcí, vyváženou ergonomií, jednoduchou manipulací a snadným použitím. Výhody: jednoduché připojení k MIG svařovacímu stroji EURO-koncovkou snadné připojení ovládání posuvu z rukojeti u všech svařovacích strojů standardní náhradní díly jako u hořáků Binzel standardně dodávané kladky na hliník (1,0-1,2 mm) a ostatní materiály (0,6-0,8 mm) Pro hořáky SPG20 nabízíme svařovací dráty - ocel, nerez i hliník. Technická data délka 6 m délka 8 m délka 10 m Objednací číslo SPG15-06 SPG15-08 SPG15-10 Průměr drátu - ocel 0,4-0,8 mm 0,4-0,8 mm 0,4-0,8 mm Průměr drátu - nerez 0,6-0,8 mm 0,6-0,8 mm 0,6-0,8 mm Průměr drátu - hliník 0,8-1,2 mm 0,8-1,2 mm 0,8-1,2 mm Zatěžovatel CO A / 35% 200 A / 35% 200 A / 35% Zatěžovatel směsný plyn 160 A / 35% 160 A / 35% 160 A / 35% Rychlost podávání 0-18 m/min m/min m/min. Chlazení vzduch vzduch vzduch Hmotnost 3,4 kg 4,4 kg 5,4 kg Přehled kladek Stroj 0,6-0,8 mm 0,8-1,0 mm 1,0-1,2 mm MIG 160J/160N KL KL MIG 250 KL KL KL MIG 350/500 KL KL KL mm 30 mm 35 mm MIG 160 MIG 350/ mm MIG 250 strana 3

5 SVAŘOVACÍ INVERTORY MMA, TIG DC Invertorové zdroje jsou určené ke svařování metodami MMA a TIG. Díky velmi dobrým svařovacím vlastnostem pro obě metody jsou stroje předurčeny jak pro údržbu a mobilní použití tak pro profesionální práce v dílenských provozech. ARC 140/160 TM 1600/2000 TM 1600/2000 PFC DC LIFT DC LIFT DC LIFT Lehké a přenosné svařovací invertory určené ke svařování metodami MMA a TIG s dotykovým startem. Vlastnosti: invertorová IGBT technologie = silný výkon, vysoká spolehlivost odolná konstrukce, malé rozměry, nízká hmotnost vynikající poměr CENA / VÝKON Použití: ideální pro servisní a montážní práce, svářečské práce na stavbách a pod. Vybavení v ceně: svařovací kabely Malé a lehké invertory vybaveny PFC kompenzací účiníku. Stroje zvládnou větší rozsah napájecího napětí od V. Lze je provozovat na velmi dlouhých prodlužovacích kabelech a nevypínají jističe 16T A resp. 20T A i při maximálním výkonu. Navíc jsou uzpůsobeny k používání na centrálách. Stroje jsou vybaveny funkcemi ANTISTIK, HOT START a ARC FORCE. Vybavení v ceně: svařovací kabely ARC 250 TIG 160 HF TIG 200P HF DC LIFT Lehké a přenosné třífázové invertory ke svařování metodami MMA a TIG s dotykovým startem. Vlastnosti: invertorová IGBT technologie = silný výkon, vysoká spolehlivost odolná konstrukce, malé rozměry, nízká hmotnost vynikající poměr CENA / VÝKON Použití: ideální pro servisní a montážní práce, svářečské práce na stavbách a pod. Vybavení v ceně: svařovací kabely. DC HF Svařovací invertor pro svařování metodami MMA, TIG. Použití: pro svařování zejména nerezových ocelí v základním nastavení bez nutnosti pulsního svařování. Vlastnosti: invertorová IGBT technologie spolehlivé a výkonné bezdotykové HF zapalování jednoduché nastavení nastavitelný doběh proudu a dofuk plynu funkce ARC FORCE pro MMA Vybavení v ceně: svařovací hořák, svařovací kabely, plynová hadice, redukční ventil Argon. DC HF PULS Svařovací invertory určené ke svařování metodami MMA, TIG, TIG PULS. Použití: pro svařování nerezové oceli, slitiny titanu nebo mědi, pro převážnou většinu všech svářečských prací. Vlastnosti: invertorová IGBT technologie spolehlivé a výkonné bezdotykové HF zapalování displej nastavených hodnot nastavitelné parametry - předfuk, start. proud, náběh, svařovací proud, spodní proud, frekvence pulsu, poměr pulsu, doběh, koncový proud, dofuk funkce HOT START, ARC FORCE pro MMA Vybavení v ceně: svařovací hořák, svařovací kabely, plynová hadice, redukční ventil Argon. Technická data ARC 140 ARC 160 TM 1600 TM PFC 2000 PFC ARC 250 TIG 160 HF TIG 200P HF Objednací číslo SVA01-J6904 SVA01-J6501 SVA SVA SVA SVA SVA01-22Z285 SVA01-0J86 SVA01-21R123 Vstupní napětí 50/60 Hz 1x230 V 1x230 V 1x230 V 1x230 V 1x110V a 1x230V 1x110V a 1x230V 3x400V 1x230V 1x230V Jištění 16 A 16 A 16 A 16 A 20A při 110V 20 A při 110V 16A při 230V 16A při 230V 25 A 16 A 20A Rozsah proudumma (TIG) A A A A strana A při 110V A při 230V A při 110V A při 230V A (160) A A Svařovací metoda MMA,TIG DC MMA,TIG DC MMA, TIG DC MMA, TIG DC MMA, TIG DC MMA, TIG DC MMA, TIG DC Zapalování LIFT LIFT LIFT LIFT LIFT HF HF, LIFT Rychlospojky Zatěžovatel Imax 30% / 40 30% / 40 25% / 40 25% / 40 30% při 110V 40% při 230V 30% při 110V 25% při 230V 40% / 40 35% / 40 60% / 25 Zatěžovatel 100% 80A / 40 90A / 40 80A / A / 40 60A při 110V 60A při 110V 80A při 230V 80A při 230V 160A / A / A / 25 Napětí na prázdno 67 V 67 V 62 V 64 V 71 V 71 V 65 V 73 V (15 V VRD) 43 V Krytí IP21 IP21 IP23S IP23S IP23S IP23S IP21 IP21S IP21S Rozměry DxŠxV 290x120x198 mm 313x120x198 mm 310x140x230 mm 360x140x230 mm 410x140x230 mm 410x140x230 mm 450x160x385 mm 400x145x300 mm 400x150x260 Hmotnost 3,5 kg 5,2 kg 6,0 kg 7,5 kg 7,8 kg 8 kg 13,5 kg 7,4 kg 9 kg

6 SVAŘOVACÍ INVERTORY TIG ACDC Invertorové svařovací stroje určené ke svařování metodami TIG DC (stejnosměrným proudem) a TIG AC (střídavým proudem) pro svařování ocelí, nerezu a hliníku a metodou MMA (obalenou elektrodou). WSME 200 ACDC TIG 200P ACDC TIG 315P ACDC ACDC HF PULS ACDC HF PULS ACDC HF PULS Svařovací invertor s vynikajícími svařovacími vlastnostmi při svařování všemi metodami. Použití: profesionální svařování nerezavějících ocelí, hliníku, mědi, titanu a jejich slitin s detailním nastavením parametrů. Vlastnosti: spolehlivé a výkonné HF bezdotykové zapalování nastavitelné parametry - předfuk, start.proud, náběh proudu, svař.proud, spodní proud, frekvence pulzu, poměr pulzu, doběh proudu, konc. proud, dofuk a balance AC (nastavení směru toku elektronů pomáhá narušit vrstvu oxidů při svařování hliníku) PULSní režim v DC i AC a funkce 2/4 takt displej nastavených hodnot konektor dálkového ovládání (možnost připojení ručního dálkového ovládání UP-DOWN nebo nožního pedálu) funkce HOT START, ARC FORCE pro MMA Svařovací invertor s vynikajícími svařovacími vlastnostmi při svařování všemi metodami. Použití: pro svařování nerezavějících ocelí, hliníku, mědi, titanu a jejich slitin. Vlastnosti: spolehlivé a výkonné HF bezdotykové zapalování nastavitelné parametry - předfuk, svař.proud, spodní proud, frekvence pulzu, poměr pulzu, doběh proudu, dofuk a balance AC (nastavení směru toku elektronů pomáhá narušit vrstvu oxidů při svařování hliníku) displej nastavených hodnot konektor dálkového ovládání (možnost připojení ručního dálkového ovládání potenciomentrem nebo nožního pedálu) funkce HOT START, ARC FORCE pro MMA funkce 2/4 takt pulzní režim v DC a AC Svařovací invertor s vynikajícími svařovacími vlastnostmi při svařování všemi metodami. Použití: pro svařování nerezavějících ocelí, hliníku, mědi, titanu a jejich slitin. Vlastnosti: spolehlivé a výkonné HF bezdotykové zapalování nastavitelné parametry - předfuk, svař. proud, spodní proud, frekvence pulzu, poměr pulzu, doběh proudu, dofuk a balance AC (nastavení směru toku elektronů pomáhá narušit vrstvu oxidů při svařování hliníku) displej nastavených hodnot konektor dálkového ovládání (možnost připojení ručního dálkového ovládání potenciomentrem nebo nožního pedálu) funkce HOT START, ARC FORCE pro MMA zabudované vedení pro vodní chlazení hořáku funkce 2/4 takt pulzní režim v DC a AC Příslušenství WSME 200 ACDC Příslušenství TIG 200/315P ACDC Chladící jednotka Svařovací kabely strana 7 Svařovací hořáky strana 8 Redukční ventily strana 11 Svářečské kukly strana 12 Chladicí jednotka je určena pro vodou chlazené hořáky. Chlazení je koncipováno jako samostatná jednotka, kterou je možné vložit do vozíku spolu se svařovacím strojem. WC9L 1x230 V 1,5-5,3 l/min. 9 l 415x220x380 mm 18 kg Vstupní napětí 50/60 Hz Chladicí výkon Objem nádržky Rozměry Hmotnost Pedál: SVA WSME Pedál: SVA Vozík: TRO Technická data WSME 2000 TIG 200P ACDC TIG 315P ACDC Objednací číslo SVA SVA01-0R60 SVA01-0R63 Vstupní napětí 50/60 Hz 1x230 V 1x230 V 3x400 V Jištění 16 A 16 A 25 A Rozsah proudu A TIG DC A TIG DC A TIG DC Svařovací metoda MMA,TIG DC,TIG AC,TIG PULS MMA,TIG DC,TIG AC,TIG PULS MMA,TIG DC,TIG AC,TIG PULS Zapalování HF HF HF Rychlospojky Zatěžovatel Imax 25% / 40 60% / 25 60% / 25 Zatěžovatel 100% 70 A AC / 90 A DC 190 A 240 A Napětí na prázdno 66 V 42 V 45 V Krytí IP23S IP23 IP23 Rozměry (DxŠxV) 470x250x400 mm 560x365x355 mm 560x365x355 mm Hmotnost 20 kg 30 kg 37 kg strana 5

7 ŘEZACÍ INVERTORY PLAZMA Invertorové řezací stroje slouží k dělení kovů plazmovým paprskem. Moderní, levná a rychlá technologie (pro řezání stačí přívod stlačeného vzduchu a elektrické energie) umožňuje řezání všech elektricky vodivých materiálů. CUT 40B CUT 40TM / 40 PFC CUT 70 / 100 Lehká přenosná plazma s odolnou celokovovou konstrukcí. Připojení hořáku - centrální konektor. Použití: dílny, autoservisy, klempířská výroba, údržba. Vybavení v ceně: řezací hořák CB50, zemnící kabel, regulátor vzduchu. Stroj CUT charakteristický vysokým výkonem, nízkou hmotností a malými rozměry. Připojení hořáku - centrální konektor. Použití: stavebnictví, montáže, zamečnické dílny. Vybavení v ceně: řezací hořák PT60, zemnící kabel, regulátor vzduchu. Silný a výkoný řezací stroj pro provozy se zvýšeným podílem řezacích prací. Připojení hořáku - centrální konektor. Použití: průmyslová výroba, šrotiště. Vybavení v ceně: řezací hořák A81 resp. A100, zemnící kabel, regulátor vzduchu. Technická data CUT 40B CUT 40TM CUT 70 CUT 100 Objednací čísla SVA01-0R34 SVA SVA01-0R33 SVA01-0J84 Vstupní napětí 50/60 Hz 1x230 V 1x230 V 3x400 V 3x400V Jištění 16 A 16 A 25 A 25 A Rozsah proudu A A A A Tloušťka řezu (dělení) < 12 mm (15 mm) < 20 mm (25 mm) < 25 mm (28 mm) 30 mm (33 mm) Zatěžovatel Imax 60% (25 ) 25% (40 ) 60% (25 ) 80% Zatěžovatel 100% 32 A (25 ) 21 A (40 ) 45 A (25 ) 85 A Tlak (průtok) stlačeného vzduchu 0,4-0,6 MPa (7800 l/hod) 0,5 MPa (7150 l/hod) 0,4-0,6 MPa (7800 l/hod) 0,4-0,6 MPa (7800 l/h) Zapalování HF CONTACT HF HF Napětí na prázdno 230 V 480 V 240 V 315 V Krytí IP23 IP23S IP23 IP23 Rozměry DxŠxV 425x205x355 mm 500x130x300 mm 540x215x360 mm 530x270x430 Hmotnost 8,0 kg 10,3 kg 25,0 kg 30 kg ND CUT 40B ND CUT 40TM ND CUT 70 ND CUT 100 Poz. Název Obj. čís. 1 Elektroda PR Elektroda PR Difuzor PE Tryska PD / PD Tryska PD / PD Hubice PC0003 Poz. Název Obj. čís. Poz. Název Obj. čís. 1 Difuzor FH Difuzor FH Elektroda PR0116 Poz. Název Obj. čís. 2 Difuzor FH Elektroda PR Elektroda IVB Elektroda PR Difuzor PE Elektroda IVB Elektroda PR Difuzor PE Difuzor IVF Difuzor PE Tryska PD Tryska IVU / IVU Tryska PD Tryska PD Hubice PC Tryska IVU / IVU Tryska PD Hubice PC Hubice IVS Hubice PC Kryt CV0009 / CV008 7 Vodítko ISM Vodítko CV Kryt CV0039 / CV0023 Zde jsou uvedeny pouze vybrané náhradní díly svařovacích hořáků. Na vyžádání Vám poskytneme kompletní přehled. strana 6

8 ŘEZACÍ INVERTORY PLAZMA CUTMASTER Zdroje série CUTMASTER TRUE - špičkové profesionální stroje patřící k tomu nejlepšímu na trhu. umožňují řezat celý den materiály o tloušťce, která odpovídá doporučené řezací kapacitě daného zdroje jsou vybaveny ochrannými rámy, které zvyšují odolnost zdroje jsou jako jediné plazmové systémy na trhu vybavené řezacími špičkami, které umožňují řezání proudem 60 A při tažení hořáku po povrchu základního materiálu jsou vybaveny patentovanými plazmovými hořáky 1Torch - na přání i v automatovém provedení prodlužovací kabel umožňuje řezat až ve vzdálenosti 30,5 m od plazmového zdroje mají nižší hmotnost, což usnadňuje jejich přesouvání na pracovišti - snížení hmotnosti nijak neovlivňuje jejich výkon jsou řízeny mikroprocesorem a vybaveny řídícími panely s LED kontrolkami - řídící elektronika zajišťuje extrémní spolehlivost a bezchybný chod zdroje od nastavení až po ukončení práce Technická data CUTMASTER 10 CUTMASTER 12 CUTMASTER 20 CUTMASTER 25 CUTMASTER 35 CUTMATER 40 Objednací čísla CTM Maximální výstupní proud 30 A 40 A 60 A 80 A 100 A 120 A Výstupní výkon 2,8 kw 3,8 kw 6,2 kw 9 kw 12 kw 15,5 kw Doporučený řez 10 mm 12 mm 20 mm 25 mm 35 mm 40 mm Maximální řez 12 mm 15 mm 25 mm 30 mm 40 mm 50 mm Dělení materiálu 16 mm 20 mm 32 mm 38 mm 45 mm 55 mm Vyřezání otvoru 6 mm 6 mm 12 mm 15 mm 20 mm 25 mm Napájení 1x230 V 400 V / 20 A; 3~ 50/60 Hz Zatěžovatel 30A 40 A 60 A 80 A 100 A 120 A Rozměry (DxŠxV) 610x305x381 mm 416x273x572 mm 381x305x610 mm 381x305x610 mm 381x305x x305x762 mm Hmotnost 17,7 kg 19,5 kg 19,5 kg 19,5 kg 28,1 kg 28,1 kg Typ hořáku SL 60 SL60 SL60 SL60 SL100 SL100 Hořák 1torch a náhradní díly SL 60 a SL Další příslušenství: vedení hořáku, sada kružítek. strojní hořák strana 7

9 KABELY, HOŘÁKY MIG NÁHRADNÍ DÍLY MIG Svařovací kabely Kabely Zatížení Délka 3 m Délka 5 m Délka 10 m Kabely BSB komplet 200 A KBK KBK KBK Kabely BSB komplet 300 A KBK KBK KBK Kabely BSB komplet 200 A KBK KBK KBK Kabely BSB komplet 300 A KBK KBK KBK Kabel BSB svářecí 200 A KBS KBS KBS Kabel BSB svářecí 300 A KBS KBS KBS Kabel BSB svářecí 200 A KBS KBS KBS Kabel BSB svářecí 300 A KBS KBS KBS Svařovací hořáky mig Svařovací hořáky MIG/MAG Obj. číslo řada I Obj. číslo řada 7XM Chlazení Zatěžovatel 60%* Hořák MB15 EURO 3 m ICT D K vzduch 150 A Hořák MB15 EURO 4 m ICT D K vzduch 150 A Hořák MB15 EURO 5 m ICT D K vzduch 150 A Hořák MB24 EURO 3 m ICT D K vzduch 220 A Hořák MB24 EURO 4 m ICT D K vzduch 220 A Hořák MB24 EURO 5 m ICT D K vzduch 220 A Hořák MB25 EURO 3 m ICT D K vzduch 200 A Hořák MB25 EURO 4 m ICT D K vzduch 200 A Hořák MB25 EURO 5 m ICT D K vzduch 200 A Hořák MB36 EURO 3 m ICT D K vzduch 300 A Hořák MB36 EURO 4 m ICT D K vzduch 300 A Hořák MB36 EURO 5 m ICT D K vzduch 300 A Hořák MB400 EURO 3 m - 7D K voda 450 A Hořák MB400 EURO 4 m - 7D K voda 450 A Hořák MB400 EURO 5 m - 7D K voda 450 A Hořák MB500 EURO 3 m ICH D K voda 500 A Hořák MB500 EURO 4 m ICH D K voda 500 A Hořák MB500 EURO 5 m ICH D K voda 500 A Magnetický držák hořáku MI-MTS-M Magnetický držák MI-MTS-M Vybrané náhradní díly hořáků mig Vybrané náhradní díly hořáků TIG Název Obj. číslo Název Obj. číslo Hubice kónická 12/53 MBI15 ICS0063 Domeček kleštiny 1,6/SR IGF Hubice válcová 15/53 MBI15 ICS0064 Domeček kleštiny 2,0/SR IGF Hubice kónická 15/57 MBI25 ICS0078 Domeček kleštiny 2,4/SR IGF Hubice válcová 18/57 MBI25 ICS0079 Domeček kleštiny 3,2/SR IGF Hubice kónická 16/76 MBI500 ICS0713 Hubice keramická 8/SR IGS0001 Hubice válcová 20/76 MBI500 ICS0746 Hubice keramická 7/SR IGS0005 Hubice válcová 17/63,5 MB24 ICS0800 Hubice keramická 4/SR IGS0007 Hubice kónická 12,5/63,5 MB24 ICS0806 Hubice keramická 5/SR IGS0008 Průvlak M6/25 PR.0,6 Cu-E ICU Hubice keramická 6/SR IGS0009 Průvlak M6/25 PR.0,8 Cu-E ICU Kleština 1,6/50mm/SR IGU Průvlak M6/25 PR.1,0 Cu-E ICU Kleština 2,0/50mm/SR IGU Průvlak M6/25 PR.1,2 Cu-E ICU Kleština 2,4/50mm/SR IGU Průvlak M6/28 PR.0,6 Cu-E ICU Kleština 3,2/50mm/SR IGU Průvlak M6/28 PR.0,8 Cu-E ICU Kryt elektrody dlouhý/sr IHJ0011 Průvlak M6/28 PR.1,0 Cu-E ICU Kryt elektrody krátký/sr IHJ0012 Průvlak M6/28 PR.1,2 Cu-E ICU Kryt elektrody střední/sr IHJ0051 Průvlak M8/30 PR.0,8 Cu-E Průvlak M8/30 PR.1,0 Cu-E Průvlak M8/30 PR.1,2 Cu-E ICU ICU ICU Zde jsou uvedeny pouze vybrané náhradní díly svařovacích hořáků. Na vyžádání Vám poskytneme kompletní přehled. Průvlak M8/30 PR.0,8 Cu-E Průvlak M8/30 PR.1,0 Cu-E Průvlak M8/30 PR.1,2 Cu-E ICU ICU ICU strana 8

10 HOŘÁKY TIG DRŽÁKY ELEKTROD Svařovací hořáky tig Svařovací hořáky TIG Připojení Obj.číslo řada SRI Obj. č. řada 5XT Chlazení Zatěžovatel 60% Hořák SR17 V 4 m G1/4 IN17VRT10G104 T A vzduch 150 A Hořák SR17 V LA 4 m kůže G1/4 IN17VLE10G104 T A vzduch 150 A Hořák SR17 4 m kůže G1/4 IN17SLE10G104 T A vzduch 150 A Hořák SR17 8 m kůže G1/4 IN17SLE10G108 T A vzduch 150 A Hořák SR17 4 m kůže G1/4 IN17SLE35G104 T A vzduch 150 A Hořák SR17 8 m kůže G1/4 IN17SLE35G108 T A vzduch 150 A Hořák SR17 FX 4 m kůže G1/4 IN17FLE10G104 T A vzduch 150 A Hořák SR17 FX 8 m kůže G1/4 IN17FLE10G108 T A vzduch 150 A Hořák SR17 FX 4 m kůže G1/4 IN17FLE35G104 T A vzduch 150 A Hořák SR17 FX 8 m kůže G1/4 IN17FLE35G108 T A vzduch 150 A Hořák SR17 UD 4 m kůže G1/4 IN17ULE10G104 T A vzduch 150 A Hořák SR17 UD 8 m kůže G1/4 IN17ULE10G108 T A vzduch 150 A Hořák SR17 UD 4 m kůže G1/4 IN17ULE35G104 T A vzduch 150 A Hořák SR17 UD 8 m kůže G1/4 IN17ULE35G108 T A vzduch 150 A Hořák SR26 4 m kůže G1/4 IN26SLE35G104 T A vzduch 200 A Hořák SR26 8 m kůže G1/4 IN26SLE35G108 T A vzduch 200 A Hořák SR26 FX 4 m kůže G1/4 IN26FLE35G104 T A vzduch 200 A Hořák SR26 FX 8 m kůže G1/4 IN26FLE35G108 T A vzduch 200 A Hořák SR26 UD 4 m kůže G1/4 IN26ULE35G104 T A vzduch 200 A Hořák SR26 UD 8 m kůže G1/4 IN26ULE35G108 T A vzduch 200 A Hořák SR18 4 m kůže G1/4 IN18SLE35G104 T A voda 350 A Hořák SR18 8 m kůže G1/4 IN18SLE35G108 T A voda 350 A Hořák SR18 FX 4 m kůže G1/4 IN18FLE35G104 T A voda 350 A Hořák SR18 FX 8 m kůže G1/4 IN18FLE35G108 T A voda 350 A Hořák SR18 UD 4 m kůže G1/4 IN18ULE35G104 T A voda 350 A Hořák SR18 UD 8 m kůže G1/4 IN18ULE35G108 T A voda 350 A Magnetický držák MI-TTS-M Držáky elektrod EHECO15 EHECO20 EHSKF20 EHSKF40 EHSKF60 EHKH20 EHKH30 35%-150 A 25 mm 2 3,2 mm 35%-200 A 25 mm 2 4,0 mm 35%-200 A 25 mm 2 4,0 mm 35%-400 A 50 mm 2 5,0 mm 35%-600 A 70 mm 2 6,3 mm 35%-200 A 25 mm 2 4,0 mm 35%-300 A 50 mm 2 6,3 mm EHPS20 EHPS40 EHMY20 EHMY40 MI-EHS-M 35%-200 A 25 mm 2 4,0 mm 35%-300 A 50 mm 2 5,0 mm 35%-200 A 25 mm 2 3,2 mm 35%-300 A 70 mm 2 5,0 mm Magnetický držák strana 9

11 ZEMNÍCÍ SVĚRKY PŘÍSLUŠENSTVÍ Zemnící svěrky, svařovací kabely a příslušenství ECCR15 ECCR20 ECCR30 ECCR40 ECGM20 ECGM40 ECGM60 ECN25 ECN35 ECN50 ECN60 MI-BAT200 35%-150 A 25 mm 2 OCEL 35%-200 A 25 mm 2 OCEL 35%-300 A 50 mm 2 OCEL 35%-400 A 70 mm 2 OCEL 35%-200 A 25 mm 2 MOSAZ 35%-400 A 70 mm 2 MOSAZ 35%-600 A 95 mm 2 MOSAZ 35%-250 A 35 mm 2 MOSAZ 35%-350 A 50 mm 2 MOSAZ 35%-500 A 70 mm 2 MOSAZ 35%-600 A 95 mm 2 MOSAZ Bateriové svěrky 200 A ECMY60 ECSTD60B ECR ECR500 ECM50R ECR60R MI-WG-8 35%-600 A 95 mm 2 MOSAZ 35%-600 A 95 mm 2 MOSAZ 35%-1000 A 120 mm 2 MOSAZ 35%-500 A 70 mm 2 MOSAZ 35%-300 A 35 mm 2 MOSAZ 35%-600 A 95 mm 2 MOSAZ MI-WG-11 SILOVÉ KABELY SIMPLEX REDUKČNÍ VENTILY Obj. číslo Průřez Balení* SMPLX mm m SMPLX mm m SMPLX mm m SMPLX mm m SMPLX mm 2 50 m SMPLX mm 2 50 m Obj. číslo Plyn Popis RVCO2-2MM1 CO 2 MICRO, 2 man. RVCO2-SP01 CO 2 s průtokoměrem RVCO2-PO36 CO 2 s průt., ohřev 36 V RVARG-2MM1 Ar MICRO, 2 man. RVARG-SP01 Ar s průtokoměrem * Po dohodě lze dodat i menší množství. SVÁŘECÍ DRÁTY MIG BRUSNÉ KOTOUČE ŘEZNÉ KOTOUČE Obj. číslo Průměr Balení / cívka SGH ,6 mm 5 kg / D200 SGH ,8 mm 5 kg / D200 SGH ,8 mm 15 kg / K300 SGH ,0 mm 5 kg / D200 SGH ,0 mm 15 kg / K300 SGH ,0 mm 250 kg / SUD SGH ,2 mm 15 kg / K300 SGH ,2 mm 250 kg / SUD Obj. číslo 41AA AA AA AA AA AA AA Rozměr (mm) 115x1,0x22,2 115x1,6x22,2 125x1,0x22,2 125x1,6x22,2 150x1,0x22,2 150x1,6x22,2 230x1,9x22,2 Obj. číslo 27A A A A A Rozměr (mm) 115x6,0x22,2 125x6,0x22,2 150x6,0x22,2 180x6,0x22,2 230x6,0x22,2 strana 10

12 OCHRANNÉ BRÝLE, PŘÍSLUŠENSTVÍ SVÁŘECÍ STOLY Ochranné a svářečské brýle Vozík SG-600-LB SG-600-LW SS-1000L - kouřové SS-1000D - tmavé SS-1936C - čiré SS-1936D - tmavé WG-2414 LF WG-50 LF MI-MC-F Brýle ochranné Brýle ochranné Brýle svářečské Vozík Trol-2 Svářeč. zrcátka, kleště Kartáče, kladívka Zapalovače a kamínky Čistící drátky MI-IM-M MI-IM-T BRH-MS4W - ocel BRH-SS3W - nerez MI-SL-E (+MI-SL-X5) MI-TC 1013 MI-PLIER CH-RG-L CHSH-ET MI-SL-3F (+MI-SL-3X) Řemeslnické nože LND , 3001 LND 4000 LND 5000, 5001, 5100 LND LND LND LND 6000 LND 7000 elektrikářský lovecký řemeslnický filetový řemeslnický krátký dlátkový FORCE izolatérský Svářecí stoly Svářecí stoly jsou určené pro dílny, svářecí školy, instruktorská pracoviště atd. Jsou vyrobeny z oceli. Na pracovní desce je litinový rošt (popř. šamotové cihly pro svařování plamenem). Na vnitřní straně stolů jsou přihrádky pro uložení elektrod. Ve spodní části je umístěn držák pro přichycení zemnícího kabelu. Na straně stolu směrem k obsluze je nádoba pro odkládání nedopalků elektrod s izolovanou destičkou pro oklepávání kráterů elektrod a držákem pro odkládání držáku elektrod. Stoly je na přání možné dovybavit příslušenstvím středotlakým ventilátorem pro odtah spalin samonosnou hubicí pro horní odtah spalin regulační klapkou pro přepínaní mezi odtahem hubicí (horní) nebo přes rošt (spodní) hadicí FLEXO pro odvod spalin z ventilátoru mimo pracoviště odsavačem spalin se vzduchovým filtrem V případě, že uvedené standardní rozměry stolů nevyhovují požadavkům, je možné vyrobit stoly na zakázku dle požadovaných parametrů. Pro více informací nás kontaktujte. Svářecí stoly bez zástěn se zástěnami se zástěnami + čelní sklo instruktorský Stůl svářecí 1000x670x800 mm STE STE STE STE Stůl svářecí 1250x800x800 mm STE STE STE STE Stůl svářecí 1600x1000x800 mm STE STE STE Příslušenství Hadice odsávání FLEXO PR.80 mm Koncovka FLEXO R80 Klapka regulační KL3 80/80/80 Redukce výdechu Ø 80 mm Ventilátor středotlak RV 2000/2800 Hubice samonosná SH6 80/1100 mm STE-FLEX80 STE-KOR80F STE-KL3 STE-RE80 STE-RV2028 STE-SH6 strana 11

13 SVÁŘEČSKÉ KUKLY SVÁŘEČSKÉ KAPUCE Svářečské kapuce SA-HOOD2-GOLD Ochranné svářečské kukly Ochranné svařovací masky jsou určeny pro ochranu zraku a obličeje před škodlivými účinky záření, vznikajícího při svařování elektrickým obloukem. Zdařilá ergonomie zaručuje ochranu před odletujícími jiskrami, které vznikají při svařování. MASKA ST100 vyklápěcí čelní panel pevný filtr s tmavostí dle druhu svářečských prací MASKY S300, S600 a S700 použitý osvědčený elektronický filtr se vyznačuje vysokou citlivostí, rychlostí zatmavení a spolehlivostí samozatemňovací elektronická kazeta umožňuje nastavení tmavosti, citlivosti, zpoždění kukla S600 umožňuje přepnutí do GRIND módu - lze použít jako ochranný štít při broušení SA-HOOD1-NVY Filtrační jednotka apr ST100 Nominální průtok vzduchu Maximální průtok vzduchu Operační teplota Hmotnost Životnost baterie A Rozstřikový fitr B Předfiltr C Částicový filtr D Vzduchový filtr E Pachový filtr F Nabíjecí baterie G Motor H Opasek I Vypínač J Hadice K Samoztmívací kukla 160 l/min. 210 l/min. -5 až +55 C 1,2 kg cca 550 nabití S300, S600 S700 S700 FLAME MASKY S720, S800 a S820 nové typy kukel napájené solárním článkem a alkalickými nebo lithiovými bateriemi vyzkoušená spolehlivá technologie propracovaná ergonomie a konstrukce navržená pro maximální ochranu svářeče ochranná fólie instalovaná zevnitř masky snižuje riziko poškození kazety ovládací prvky umístěné na kazetě uvnitř masky jsou chráněné proti poškození S720 S800 S820 SOLAR +ALK. BATERIE nový design SOLAR +LITH. BATERIE čtyřsenzorová SOLAR +LITH. BATERIE čtyřsenzorová velký průzor Technická data S300 S600 S700 (S700 FLAME) S720 S800 S820 Objednací číslo TCM TCM TCM (TCM ) TCM TCM TCM Rozměr samoztmívací kazety 110x90x9 mm 110x90x9 mm 110x90x9 mm 110x90x9 mm 133x114x9 mm 133x114x9 mm Plocha výhledu 98x44 mm 98x44 mm 97x47 mm 98x44 mm 97x62 mm 97x85 mm Neztmavená DIN 4 DIN 3,5 DIN 3,5 DIN 3,5 DIN 3,5 DIN 3,5 Po ztmavení variabilní clona 9-13 variabilní clona 9-13 variabilní clona 9-13 variabilní clona 9-13 variabilní clona 9-13 variabilní clona 6-9 / 9-13 Doba spuštění 1/10000 sec. 1/25000 sec. 1/16000 sec. 1/25000 sec. 1/25000 sec. Přechod z tmava do světla rychle 0,25-0,45 sec. nebo pomalu 0,65-0,80 sec. nastavitelný 0,1-1 sec. Zdroj energie solární článek solární článek solární článek solární článek a 2xAAA alk.baterie solární článek a 2xCR2450 lith.baterie solární článek a 2xCR2450 lith.baterie Operační teplota -5, +55 C -10, +55 C -5, +55 C -5, +55 C -5, +55 C -5, +55 C Skladovací teplota -20, +70 C -20, +70 C -20, +70 C -20, +70 C -20, +70 C -20, +70 C Hmotnost 435 g 435 g 440 g 440 g 490 g 490 g strana 12

14 SVÁŘEČSKÉ ZÁSTĚNY, ZÁVĚSY, LAMELY Ochranné závěsy Ochranné zástěny Ochranné svářečské závěsy jsou určeny pro pracoviště, kde musí být chráněni kolemjdoucí proti nebezpečnému záření, které vzniká při svařování. Jsou vyrobeny ze samozhášecího materiálu (podle DIN53438) a proto déle odolávají rozstřiku při svařování. S výjimkou Green-9 jsou všechny typy transparentní, což umožňuje dobrý přehled o pracovním prostoru. Ochranné čiré závěsy CLEAR nabízí stejné mechanické a protipožární vlastnosti jako svařovací. Jsou však vyráběny čiré a neposkytují žádnou ochranu před nebezpečným zářením a proto nejsou vhodné k použití pro svařovací pracoviště. na okrajích jsou opatřeny dvojitým lemem na horní straně mají vyztužená oka pro zavěšení na bocích mají plastové cvočky pro spojování navzájem závěsné háčky jsou součástí dodávky Rozměr ORANGE CE GREEN 6 GREEN 9 CLEAR 160x140 cm x140 cm x140 cm x140 cm x140 cm x140 cm x140 cm x140 cm Kvalitní a odolné svařovací zástěny Gazelle, Omnium a Robusto se používají jako mobilní překážky k oddělování jednotlivých pracovišť v dílnách, průmyslových provozech, svářecích školách apod. Zástěny se vyznačují vysokou variabilitou. Systém umožňuje spojování jednotlivých částí, ze kterých je možné vytvořit např. jednu dlouhou zástěnu nebo oddělené kóje. Zástěny se vyrábí z masivních ocelových trubek s odolnou povrchovou úpravou. GAZELLE 170 x 140 cm 170 x 200 cm ORANGE CE GREEN GREEN OMNIUM Typ výplně Omnium Omnium Triptych Omnium Triptych XL Omnium prodloužení ROZMĚR (VxŠ) cm 200 x x x x 205 ORANGE CE závěs GREEN 6 závěs GREEN 9 závěs ORANGE CE lamely GREEN 6 lamely GREEN 9 lamely ROBUSTO Typ výplně Robusto bez koleček Robusto Robusto Triptych Robusto Triptych XL ROZMĚR (VxŠ) cm 200 x x x x ORANGE CE závěs GREEN 6 závěs GREEN 9 závěs ORANGE CE lamely GREEN 6 lamely GREEN 9 lamely Standardně jsou zástěny dodávány s výplní závěs nebo lamely ORANGE CE, GREEN 6, GREEN 9. Na přání lze zástěny OMNIUM a ROBUSTO objednat s výplněmi z nehořlavých pláten. strana 13

15 LAMELY, NEHOŘLAVÉ TEXTILIE, IZOLAČNÍ OCHRANNÉ PROSTŘEDKY Ochranné lamely Ochranné svářečské lamely se používají za stejným účelem, jako závěsy, ale jsou určeny do prostředí s velkým mechanickým zatížením. Lépe odolávají rozstřiku při svařování a jiskrám při broušení. Časté je použití jako výplně do průchozích stavebních otvorů (dveře, vrata). Lamely jsou dostupné v barvách ORANGE, GREEN-6, GREEN-9 a CLEAR, v šířce 300 mm a tloušťkách 2 mm a 3 mm. Dodávají se jako metráž v rolích po 50 m (závěsný systém je dodáván zvlášť) nebo zhotovené na míru (včetně závěsného systému). Rádi Vám na vyžádání připravíme kalkulaci dle zadaných parametrů. Izolační prostředky Izolační prostředky se používají v situacích, kdy předměty musí kontrolovaně vychladnout, nebo k ochraně zdraví či majetku před úrazy či poškozením způsobených horkem vznikajícím např. při svařování, řezání, broušení apod. Rozměr IZOLAČNÍ RUKÁV IZOLAČNÍ DEKA IZOLAČNÍ POLŠTÁŘ 1000x500 / Ø 28 mm x500 / Ø 44 mm x500 / Ø 61 mm x2000x30 mm x2000x30 mm x2000x60 mm x2000x60 mm x500x80 mm x1000x80 mm Nehořlavé textilie Tkaniny Kronos, Pallas, Hercules Sirius, Olympus se používají jako záclony nebo přikrývky k ochraně proti rozstřiku a jiskrám při svařování, broušení a řezání. Všechny tyto materiály jsou vyrobeny z vláken na bázi křemíku bez jakýhkoliv azbestových nebo keramických vláken a jsou navíc opatřeny nehořlavým nátěrem, který současně zlepšuje mechanické vlastnosti. Typické oblasti použití nehořlavých tkanin: autoopravárenství (zakrývání karoserií a skel při svařování, řezání a broušení) údržba a servis (ochrana povrchů při svařování, řezání a broušení) strojírenství, stavebnictví, elektrárenský a chemický průmysl (ochrana povrchů, oddělení pracoviště od okolních provozů při svařování, řezání, broušení) TEXTILIE KRONOS PALLAS HERCULES SIRIUS OLYMPUS Teplota maximální Teplota trvalá Hmotnost 690 g/m g/m g/m g/m g/m x 100 cm X 100 cm 200 x 100 cm x 200 cm 200 x 200 cm x 200 cm 300 x 200 cm x 300 cm 300 x 300 cm x 300 cm Doporučený způsob použití Horizontální i vertikální aplikace. Broušení. Horizontální i vertikální aplikace. Broušení, lehké svářečské práce. Horizontální i vertikální aplikace. Broušení, lehké svářečské práce. Horizontální i vertikální aplikace. Sváření s velkým zatížením, vysoce odolná proti plameni. Horizontální i vertikální aplikace. Sváření s vysokým zatížením, velmi vysoká tepelná odolnost. Speciální projekty Pro různá pracoviště a rozličné druhy pracovních operací dodáváme ochranné prostředky dle speciálních požadavků na základě zadaných parametrů. Mezi takové projekty patří např. stěny a přepážky, boxy, stany a přístřešky, přikrývky a další. Na vyžádání Vám připravíme kalkulaci dle zadaných parametrů. strana 14

16 ROTAČNÍ POLOHOVADLA ODVALOVACÍ POLOHOVADLA Automatizované polohovací systémy pro obvodové svary je kombinací regulátoru a otočného válce s širokým výběrem komponentů konstruovaným za účelem maximální flexibility automatického svařovacího procesu. Speciální schopnosti tohoto systému napomáhají dosažení vysoké kvality obvodových svarů. PWR 66 Pedál - standardní výbava Řada PT Pedál - standardní výbava VLASTNOSTI A VYBAVENÍ POLOHOVADEL PWR a PT nosnost polohovadel 100 a 200 kg plynulá regulace otáček reverzní přepínač otáček dálkový nožní spínač - ON/OFF pedál veškeré součástky odolné opotřebení a zkratování odolná elektronika proti HF robustní uhlík pro přenos svařovacího proudu do svařovacího stolu Polohovadla PT jsou navíc vybavena v nabídce jsou typy s různými rozsahy otáček centrální otvor pro foukání formátovacího plynu propojení se svařovacím strojem pro společný START možnost DOV PEDÁLU pro plynulou regulaci otáček nastavení času a rychlosti otáčení PROXIMITY senzor pro kontrolu jedné otáčky pro plně automatizovaný svařovací proces funkce OVERLAP (tzv. přetažení) pro ukončení svaru funkce DELAY pro zpožděný start DIGITÁLní ukazatel nastavených hodnot Technická data PWR66 PT101A/B*/C/D*-V PT201A/B*/C/D*-V PT101A/B*/C/D*-2 PT201A/B*/C/D*-2 PT102A/B*/C PT202A/B*/C Vstupní napětí 50/60Hz 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V Nosnost (horiz./vert.) kg 100/50 100/60 200/ /60 200/ /60 200/130 Průměr prac. desky mm Rychlost otáček rpm 0,6-6 A0,15-4/B0,3-8/C0,4-12/D0,55-16 A0,15-4/B0,3-8/C0,4-12/D0,55-16 A 0,15-5 / C 0,4-15 Náklon s převodem s převodem s převodem Časovač otáčení/proximity proximity senzor proximity senzor Rozměry (DxŠxV) cm 47x40x35 42x44x34 42x44x34 42x44x34 42x44x34 42x44x34 42x44x34 Proudová zatížitelnost A % / % % / % % / % Reverzní přepínač - A A A A A A A Centrální otvor mm - 38,5 38,5 38,5 38,5 38,5 38,5 Hmotnost kg 17 40,3 42,6 40,3 42,6 40,3 42,6 Odvalovací polohovadla VLASTNOSTI A VYBAVENÍ jednoduchá montáž jednoduché nastavení roztečí součástí odvalovacích polohovadel je ovládací pedál reverzní přepínač plynulá regulace otáček potenciometrem odolná elektronika proti HF Odvalovací polohovací systémy TR-0100, TR-3504 až PR25000 jsou určeny pro vysoké zatížení v průmyslových provozech. Technická data TR-0100 SR-1200 TR-3504 SR-3500B PR25000 Vstupní napětí 50/60Hz 1 x 230 V 1 x 230 V 1 x 230 V 1 x 230 V 3x400V Nosnost kg Rozsah průměru mm Rychlost otáčení mm/min Průměr kladek mm Šířka kladek mm Typ kladek - PU PU PU PU RUB Délka mm Šířka mm Výška mm Hmotnost kg Sortiment polohovadel obsahuje více typů, které nejsou uvedeny na této stránce. V případě, že jste nenalezli polohovadlo odpovídající Vašim požadavkům, kontaktujte nás pro další informace. strana 15

17 ROTAČNÍ POLOHOVADLA 3-OSÁ POLOHOVADLA Řada sp Průmyslová velkokapacitní rotační polohovadla s nosností až 11 tun. Řada polohovadel SP se vyznačuje robustní konstrukcí a spolehlivostí. VLASTNOSTI A VYBAVENÍ PRŮMYSLOVÝCH POLOHOVADEL vysoké zatížení plynule nastavitelné otáčky naklápění elektromotorem (SP 500 možnost ručně) reverzní přepínač nožní ovládání EI verze polohovadel mají navíc i ruční dálkové ovládání odolná elektronika proti HF robustní měděné kartáče pro přenos svařovacího proudu do otočného stolu Pedál - standardní výbava Ruční ovládání Technická data SP300M SP500M SP500EI SP750EI SP1000EI SP1500EI SP2000EI SP3200EI SP4500EI SP6000H Vstupní napětí 50/60Hz 1 x 220 V 1 x 220 V 3 x 380 V 3 x 380 V 3 x 380 V 3 x 380 V 3 x 380 V 3 x 380 V 3 x 380 V 3 x 380 V Nosnost (horiz./vert.) kg Průměr prac. desky mm Rychlost otáček rpm 0,9-9,0 0,3-3,0 0,3-3,0 0,2-2,0 0,18-1,9 0,15-1,5 0,15-1,5 0,05-0,53 0,05-0,53 0,04-0,56 Naklápění - MAN MAN ELE ELE ELE ELE ELE ELE ELE HYD Náklon Rychlost náklonu sec Reverzní přepínač - ano ano ano ano ano ano ano ano ano ano Rozměry (DxŠxV) cm 105x88x108 80x65x84 80x65x84 95x70x89 135x90x93 140x110x93 140x110x93 212x138x x138x x150x117 Hmotnost kg osá polohovadla Hydraulický zdvih umožňuje změnu výšky pracovní desky polohovadla. 3-osá polohovadla jsou vybavena stejně jako standardní polohovadla řady SP a vyrábí se s nosností do kg. Technická data FRT 800 PTA 1200-E FRT 2500 LOW FRT 4000 LOW FRT 8000HHT LOW Napájecí napětí V 3x400 3x400 3x400 3x400 3x400 Maximální zatížení kg Hmotnost kg Maximální naklopení Rychlost otáčení ot./min. 0,07-1,6 0,02-0,45 0,05-1,6 0,05-1,6 0,04-1,2 Min. výška pracovní desky ve vodorovné poloze mm Max. výška pracovní desky ve vodorovné poloze mm Příkon kw 1,1 2,0 2,3 3,7 7,0 Průměr pracovní desky mm Rozměry (DxŠxVmax) mm 1930x820x x820x x1200x x1430x x1880x2120 Sortiment 3-osých polohovadel obsahuje více typů, které nejsou uvedeny na této stránce. V případě, že jste nenalezli polohovadlo odpovídající Vašim požadavkům, kontaktujte nás pro další informace. strana 16

18 PŘÍSLUŠENSTVÍ POLOHOVADEL Sestava A-SET Držák hořáku s posuvem P2D MAN A-SET + PT101 / 201 POL Sestava B-SET Manipulátory FTS mm B-SET + PT101 / mm Sestava C-SET C-SET + PT101 / 201 MINIMANIPULÁTOR Pozice Objednací číslo Název A-SET B-SET C-SET 1 POL Konzola ramene Ano Ano Ano 2 KOO Patka převodovky Ano Ano Ne 3 KOO Rameno posuvu Ano Ano Ne 4 KOO C Rameno posuvu C SET Ne Ne Ano 5 KOO Trubka posuvu Ano Ano Ano 6 POL Kříž ramene Ano Ano Ano 7 POL Posuv P2D MAN Ano Ano Ano 8 POL Přítlačný válec pneumatický Ne Ano Ano 9 POL B Koník Ne Ano Ano 9.1 POL C Koník pro C-SET Ne Ne Ano 10 POL Nosný profil 650 z hliníku Ne Ano Ne 11 KOO Nosný profil 1200 z hliníku Ne Ne Ano 12 POL C Příčka 550 Al C SET Ne Ne Ano Technická data A SET B SET C SET Hmotnost kg Ovládání válce - dvoupolohový přepínač Pohon válce - stlačený vzduch Rozměry (DxŠxV) mm 210x450x x450x x550x800 Délka dílce mm Max. průměr dílce mm Nastavitelný přítlak válce ne ano ano Možnost prodlužení dílce ano ano ano Možnost zvětšení průměru dílce ano ne ano strana 17

19 SVĚRKY, STOJANY FORMOVACÍ KOMORY Středící svěrky E-Z E/Z Řetězové středící svěrky E-Z/G Spider Objednací číslo Průměr trubky (mm) Hmotnost (kg) E/Z ,5 1,5 E-Z/G ,4 E/Z 4 63, E-Z/G E-Z/G ,3 E/Z E-Z/ E/Z E-Z/G SPIDER ,25 SPIDER ,6 Objednací číslo Průměr trubky (mm) Hmotnost (kg) Množství upínacích patek PW PW/ PW/ PW/ Stojanové systémy TRIO a QUATRO Trio Quatro Formovací komory pro ochranu kořene, ucpávky, měřiče zbytkového kyslíku Popis Objednací číslo Zatížení (kg) Hmotnost (kg) Průměr trubky (mm) Fixní stojan Trio výška cm TPS , Skládací stojan Trio výška cm TFS , V hlava TVH , Velká V hlava QVH , Kladky ocel nasazovací SWH , Kladky ocel SWH , Kladky nylon nasazovací NWH Kladky nylon NWH , Kuličková hlava nasazovací BTH , Kladka RBH , Stojan Quatro QPS Oxymetr PB Popis Objednací číslo Průměr trubky (mm) Hmotnost (kg) Vnitřní průměr (mm) Nafukovací komory 50 mm PB , Nafukovací komory 100 mm PB , Nafukovací komory 200 mm PB , Nafukovací komory 300 mm PB , Komory s dvojitým těsněním 24 mm DS Komory s dvojitým těsněním 52 mm DS Oxymetr HP100 přístroj pro měření zbytkového kyslíku Ucpávky - dostupné průměry od 13 do 914 mm a v provedení nylon nebo kov Nylonové a kovové ucpávky DS Sortiment obsahuje více typů, které nejsou uvedeny na této stránce. V případě, že jste nenalezli zboží, odpovídající Vašim požadavkům, kontaktujte nás pro další informace. strana 18

20 AUTOGENNÍ ŘEZACÍ STROJKY SVAŘOVACÍ STROJKY Autogenní řezací strojky řady HK a CG HK-12 přenosný autogenní řezací strojek Robustní a spolehlivý řezací strojek vybavený vodící kolejnicí, autogenním hořákem a nastavitelným držákem hořáku. Umožňuje přímé i kruhové řezání. Základní provedení obsahuje vodící kolejnici 1,8 m (další kolejnicové moduly lze doobjednat na požadovanou délku), dále hořák a sadu náhradních řezacích hubic. Odolná konstrukce vyrobená ze slitiny hliníku Lehký a kompaktní přenosný řezací stroj Spolehlivý regulátor otáček Pokrokový a výkonný elektromotor s ventilátorem pro lepší chlazení Možnost objednání kruhové vodící kolejnice Možnost řezání rovných i šikmých řezů 0 a 45 CG2-11D autogenní řezací strojek na trubky s řetězovým vedením Snadný způsob dělení různých průměrů trubek autogenním plamenem. Jednoduchá a spolehlivá konstrukce zaručuje bezproblémovou a efektivní práci s CG2-11D. Držák hořáku umožňuje řezání úkosů i rovných řezů. Řetěz lze snadno zkrátit i prodloužit. Odolná skříň vyrobená ze slitiny hliníku Pohon je zajištěn elektromotorem a převodovkou pro stabilní řezání Pro uchycení vozíku k trubce a jejímu pohonu slouží silný řetěz. Řetěz je možné jednoduše prodloužit a zkrátit Uchycení hořáku je na 90 a 45 Svařovací strojky řady HK HK-6A a HK-6A-D svařovací traktory s držákem hořáku Jednoduchá a odolná celokovová konstrukce předurčuje použití strojku HK-6A a D v náročných provozech. Strojek má nastavitelný držák hořáku několika směrech tak, aby s ním bylo možné svařovat koutové, ale i rovné sváry. V základním provedení HK-6A je vodící kolejnice o délce 1,8 m (další kolejnicové moduly lze doobjednat na požadovanou délku). Použití strojku zvyšuje efektivitu a kvalitu výroby a tím i snížení nákladů výroby. Možnost svařování koutových i rovných svárů Robustní, odolná, ale lehká konstrukce. Vypínatelný magnet, který zajistí přilnavost a spolehlivé vedení v přímém směru Koncové spínače zajistí zastavení vozíku při koncovém dojezdu Možnost použití na svařování oběma směry levá/pravá strana Plynulá regulace rychlosti pojezdu Hnané všechny 4 kola Vodící kolej pro rovné sváry pouze HK-6A-D Technická data HK-12 CG2-11D HK-6A HK-6A-D Objednací čísla HK12 CG211D HK6A HK6AD Vstupní napětí 230V 50/60Hz 230V 50/60Hz 230V 50/60Hz 230V 50/60Hz Rozměry 350x140x x420x x259x x259x264 Rychlost pojezdu mm/min mm/min mm/min mm/min Hmotnost 10 kg 16 kg 7,5 kg 6,9 kg Svařovací strojky řady CS CS-201 CS unikátní svařovací strojek s vlastním rovným kolejovým vedením. Kolejové vedení (v základní dodávce je 1,5 m a další lze doobjednat na požadovanou délku) je vybaveno vypínatelnými magnety, které usnadňují manipulaci a instalaci vedení na svařovaný díl. Držák hořáku je nastavitelný ve 3 osách, je vybaven regulací rychlosti pojezdu a přepínačem směru pojezdu. Samozřejmostí je možnost nastavení času vyplnění kráteru na začátku a konci svařovacího procesu. Strojek je určen ke svařování rovných svárů. R1-WEAVER CS-41 CS-41 je uzpůsoben ke svařování koutových svárů úzkých profilů, kde je šířka základny od 10mm a výška stěny od 120mm. Silný vypínatelný magnet drží strojek ve svislé poloze a vodící kladky udržují potřebný směr strojku a hořáku. Strojek má nastavitelný držák hořáku v několika směrech. Samozřejmostí je možnost nastavení rychlosti pojezdu, dále času vyplnění kráteru na začátku a konci svařovacího procesu. R1-WEAVER je programovatelný držák hořáku, který zajišťuje kývavý pohyb hořáku pendlování dle požadavku. Toto řešení zajišťuje vysokou kvalitu a přesnost svařování. Technická data v tabulce na straně 20. strana 19
