Příloha č. 1 TECHNICKÁ SPECIFIKACE ZAKÁZKY

Transkript

1 Příloha č. 1 TECHNICKÁ SPECIFIKACE ZAKÁZKY Dílčí část 1 Analyzátor výfukových plynů zážehových motorů a přístroje pro měření kouřivosti vznětových motorů 1 ks Kombinovaný přístroj určen pro kontrolu emisí zážehových motoru a kouřoměr/opacimetr pro měření kouřivosti vznětových motorů osobních i nákladních automobilů. Přístroj schválený pro měření SME a STK v ČR Další technické parametry měření otáček měření teploty měření kouřivosti s vyobrazením hodnot software v českém jazyce Max. cena ,- bez DPH.

2 Dílčí část 2 Přístroj pro měření geometrie 1 ks Měření je zajištěno čtyřmi hlavami s 8-mi CCD senzory, bezdrátovou komunikací. Sada mimo hlavního stojanu a 4 měřicích hlav obsahuje rychloupínací držáky 11 25, přípravek na aretaci volantu, aretaci pedálu brzdy a pár otočných plošin. Měření sbíhavosti kol, odklonu, záklonu a příklonu, přesazení kol, jízdní osa a diferenční úhel os atd. Speciální programy pro kompenzaci házivosti jen posunutím vozidla, bez nutnosti jeho zvedání. Program pro měření vozidel s nízkými spojlery, nebo pro malá kola. Součástí zařízení je PC s licencovaným systémem Windows, LCD monitor, klávesnice, myš a tiskárna. Celé zařízení se ovládá pomocí software pro měření geometrie kol v českém jazyce. Tento software obsahuje databázi předepsaných hodnot pro většinu vozidel s možností rozšíření. MĚŘENÉ POLOŽKY PŘEDNÍ KOLO ZADNÍ KOLO PŘESNOST ROZSAH MĚŘENÍ Sbíhavost ±1 ±24 Odklon ±1 ±10 Záklon ±2 ±20 Úhel symetrické sbíhavosti ±2 ±20 Set-back ±1 ±10 Sbíhavost ±1 ±24 Odklon ±1 ±10 Set-back ±1 ±10 Úhel jízdní osy ±1 ±10 Max. cena celkem ,- bez DPH.

3 Dílčí část 3 Přístroj pro řezání plazmou 1 ks Zařízení pro snadné dělení elektricky vodivých materiálů plazmovým obloukem s vysokofrekvenčním (HF) zapalováním pilotního oblouku Parametry: Tlak vzduchu 4 5 baru Příkon min. 12 kw Max. tloušťka děleného materiálu 30 mm Zatěžovatel: min. 90 A (40 %) Vybaven redukčním ventilem a manometrem pro snadnou kontrolu tlaku vzduchu Automatický restart pilotního oblouku Automatické chlazení hořáku Zabudovaná ochrana proti přepětí, podpětí, přetížení, výpadku fáze, zkratu na hořáku a tepelná ochrana Vybavený hořákem Max. cena celkem ,- bez DPH. Dílčí část 4 Svářečka v ochranné atmosféře 1 ks DIGITAL MIG pro mikroprocesorem synergicky řízené svařovací zdroje MIG - MAG vhodné zejména pro svařování pevnostních a povrchově upravených ocelových plechů, nerez materiálů a hliníku v ochranné atmosféře. Umožňuje i tvrdé pájení s přídavným materiálem CuAl a CuSi. Základní nastavení svařovacího proudu je stupňovité, předvolí se druh svařovaného materiálu (ocel,nerez,hliník..),ochranné atmosféry a průměru přídavného materiálu. Ostatní parametry jsou korigovány mikroprocesorem podle okamžitých podmínek svařovacího procesu - týká se to proudu a rychlosti podávání drátu. Další nastavitelné parametry: 2-takt, 4-takt, bodování, regulace náběhu rychlosti podávání, dofuku a dohořívání drátu.

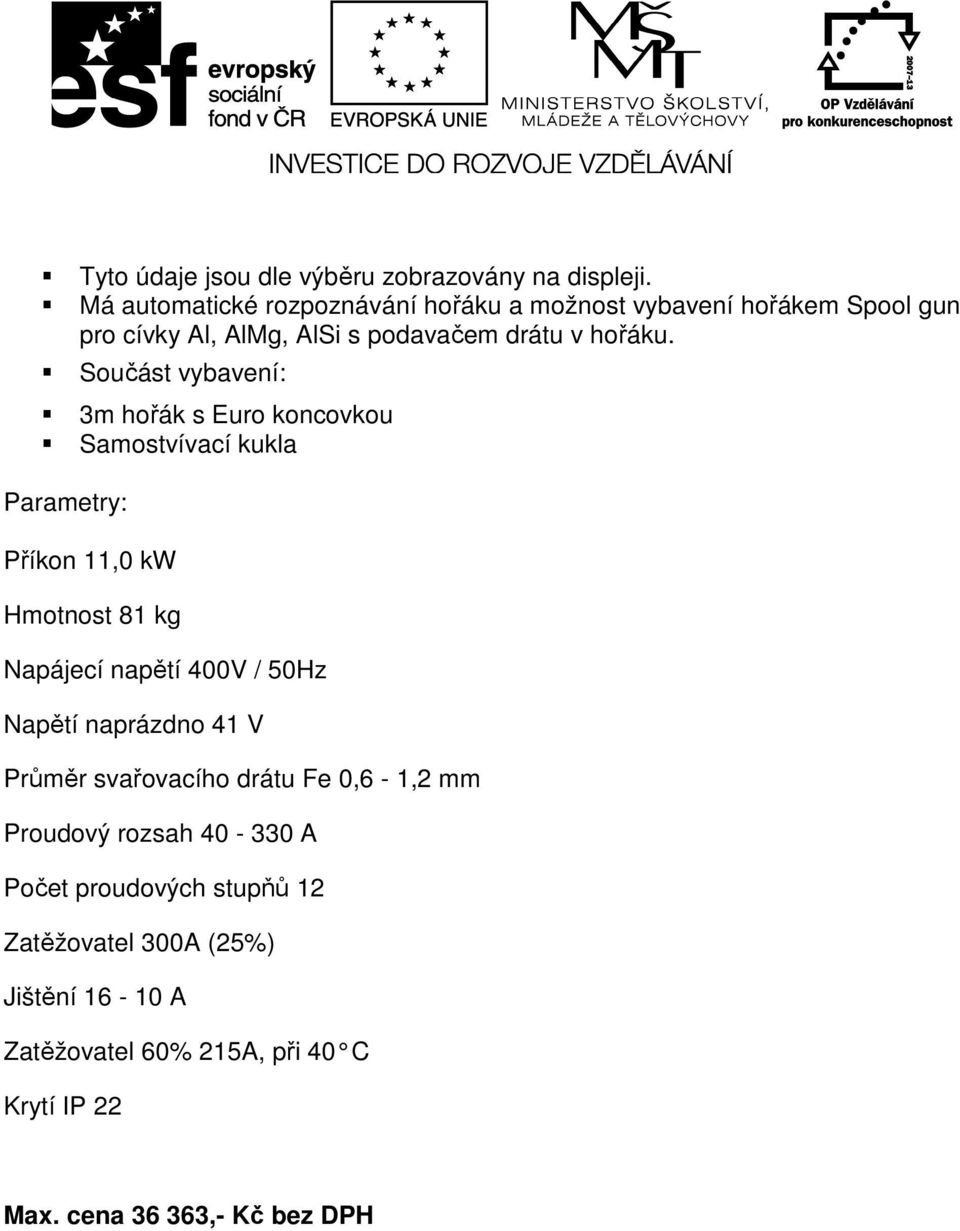

4 Tyto údaje jsou dle výběru zobrazovány na displeji. Má automatické rozpoznávání hořáku a možnost vybavení hořákem Spool gun pro cívky Al, AlMg, AlSi s podavačem drátu v hořáku. Součást vybavení: 3m hořák s Euro koncovkou Samostvívací kukla Parametry: Příkon 11,0 kw Hmotnost 81 kg Napájecí napětí 400V / 50Hz Napětí naprázdno 41 V Průměr svařovacího drátu Fe 0,6-1,2 mm Proudový rozsah A Počet proudových stupňů 12 Zatěžovatel 300A (25%) Jištění A Zatěžovatel 60% 215A, při 40 C Krytí IP 22 Max. cena ,- Kč bez DPH

5 Dílčí část 5 Testovací stolice pro opravy startérů a alternátorů 1 ks Musí umožňovat: Kontrolu alternátoru 12/24 V Výkon alternátoru až 1800 W nebo větší Elektronický test alternátoru Test rotoru Test diodového můstku Test regulátoru 12/24 Test startéru 12/24 V Test startéru brzdou Reostat dobíjení 500 W/14 V Max. cena ,- bez DPH Dílčí část 6 Zouvačka pneu pro montáž a demontáž pneumatik osobních a užitkových automobilů 1 ks Vnější rozměry pro disky nebo větší rozsah Maximální průměr kola: až 1120 mm nebo větší Maximální šíře kola: 380 mm nebo větší Síla odrážení pneumatiky: kg nebo větší Pracovní tlak bar nebo větší Max. cena ,- Kč bez DPH

6 Dílčí část 7 Vyvažovačka kol 1 ks Určeno pro kola MOTO / CAR / VAN / light TRUCK Vyvažovací programy: 4x ALU (2x ALU-S), SPLIT, DYN / STATIC / MOTO, OPTI, START Zobrazování: LED displej Průměr disku kola: až 30 (max.) nebo větší Šířka disku kola: 1,5 20 nebo větší rozsah Maximální průměr / šířka kola: mm / 510 mm nebo větší rozsah Max. cena ,- bez DPH Dílčí část 8 Vrtačko frézka: 1 ks Stabilní, přesná a bezpečná. Plynulá regulace otáček. Digitální odečítání zdvihu pinoly a digitální zobrazení počtu otáček. Elektrické připojení 230 V. Elektronicky přestavitelné otáčky ot./min. Technická data o Max. průměr vrtáku [mm]: 20 nebo větší o Max. průměr nožové frézy [mm]: 63 nebo větší o Max. průměr stopkové frézy [mm]: 20 nebo větší o Max. vrtací hloubka [mm]: 50 nebo větší o Vyložení [mm]: 180 nebo větší o Kužel vřetene: MK2 / M10 o Otáčky [U.min-1]: nebo větší rozsah

7 o Počet rychlostních stupňů: 2 o Výkon motoru [W]: 850 nebo větší o Rozměry pracovního stolu [mm]: 500 x 180 o Velikost T-drážky [mm]: 12 o Rozteč T-drážek [mm]: 53 o Max. vzdálenost vřetene od stolu [mm]: 370 o Úhel naklopení frézovací hlavy [ ]: 90 o Rozsah posuvu v ose Z [mm]: 275 o Rozsah posuvu v ose Y [mm]: 175 o Rozsah posuvu v ose X [mm]: 280 o Rozměry [mm]: 745 x 565 x 935 o Hmotnost [kg]: 103 Význačné rysy frézky: Digitální odměřování hloubky s přesností 0,01 mm s možností přepnutí mm / inch. Sklopná hlava o ± 90, což umožňuje frézování a vrtání v každém úhlu. Osvětlení pracovního prostoru. Součástí dodávky frézky: Utahovací tyč se závitem M10 Digitální indikátor zdvihu pinoly Seřizovací nářadí Sada kleštin (5-dílná) MK 2 Max. cena ,- bez DPH Dílčí část 9 Univerzální ostřička nástrojů 1 ks Vlastnosti brusky na nástroje: K broušení prostřihovacích trnů, válcových vrtáků, elektrod, středících vrtáků apod. Jednoduchá ruční obsluha. Solidně provedený stojánek brusky zajišťující potřebnou tuhost a přesnost. Dělení hlavy na 24 dílů po obvodě lze využívat při broušení mnohoúhelníků.

8 Optimálně vhodné k broušení trnů, rydel, gravírovacích jehel atd.. Velký rozsah dodávaného standardního příslušenství: přípravky k upnutí, kleštiny, brusné kotouče... Možnost různého nastavení úhlů broušení - pro válec, kužel, čelo, břit Přesný chod vřetene bez vibrací zaručuje potřebné výsledky broušení. Technické údaje o Výkon motoru [W]: 360 o Napájecí napětí [V / Hz]: 400 / 50 o Průměr kleštiny [mm]: 3 16 o Průměr broušení [mm]: 25 o Úhel broušení - kužel [ ]: o Úhel broušení - zadní [ ]: 0 45 o Úhel broušení - negativní [ ]: 0 25 o Otáčky [U.min-1]: o Počet poloh pro zablokování hlavy: 24 (všechny 15 ) o Rozměry kotouče [mm]: 100 x 50 x 20 o Rozměry (d x š x v) [mm]: 450 x 500 x 400 o Hmotnost [kg]: 45 Součásti dodávky brusky: Keramický brusný kotouč Diamantový kotouč Orovnávací diamant Příruba kotouče Halogenové světlo Kleštiny 4, 6, 8, 10, 12 mm Přípravek pro upnutí vrtáku Přípravek pro upnutí frézy Přípravek pro upnutí nože Náhradní řemen Max. cena ,- bez DPH

9 Dílčí část 10 Mobilní jednosloupový zvedák na automobily 1 ks Parametry: Pohon elektro hydraulický Aretace západek automatická Maximální nosnost 2,5 t nebo větší Spodní manipulační výška: mm Výška zdvihu min1800 mm Max. cena ,- bez DPH Dílčí část 11 Dvousloupový zvedák na automobily 1ks Dvousloupový zvedák s maximální nosností 5 tun nebo větší, elektro - hydraulický pohon, symetrický, zesílená konstrukce, přejezdový plech mezi sloupy o výšce do 30 mm, rozšířená šířka mezi sloupy mm, aretace výšky zdvihu v pracovní poloze pomocí automatických mechanických západek, komfortní a spolehlivé elektromagnetické odjištění západek, výsuvná trojdílná ramena s automatickou aretací polohy jejich natočení, nástavce nosných patek. Parametry: Nosnost 5 t nebo větší Pohon elektro-hydraulický Šířka mezi sloupy 3342 mm Výška zdvihu 1900 mm nebo větší Max. cena ,- bez DPH

10 Dílčí část 12 Přístroj pro diagnostiku vstřikovačů vznětových motorů Common Rail 1 ks Popis: 1 ks mikroprocesorového přístroje pro diagnostiku vstřikovačů vznětových motorů se systémem vstřikování CommonRail umožňující řadu diagnostických úkonů, které lze provádět na demontovaných jednotlivých vstřikovačích různých výrobců. Základní zkušební operace: Kontrola kvality a tvaru vstřikovaného paprsku kontrola těsnosti vstřikovače, test množství vstřikovaného paliva, test vstřikovače při různě nastaveném tlaku paliva, modulaci šířky a frekvenci pulsů, přístroj vybaven přehledným displejem, manometrem, filtrem paliva Parametry: napájení: 230 V/50 Hz modulace šířky pulsů: µs frekvence pulsů (F ): 1 40 Hz celkový čas vstřikování nastavitelný v min. napětí pulsů ( 80 V): 80 V pro vstřikovače Bosch nebo Denso ČR a 12 V pro vstřikovače Delphi ČR tlak zkoušení: bar nebo větší rozsah Max. cena ,- Kč bez DPH.

11 Dílčí část 13 Nabíjecí a startovací zdroj 1 ks Digitální, elektronická nabíječka autobaterií s plně automatickým režimem pro nabíjení olověných, GEL, NiCd akumulátoru s pomocným startovacím proudem Parametry: Mikroprocesorově řízená nabíječka Ochrana elektroniky Napětí 230v/50Hz Výstupní napětí V nebo 6-24 V Nabíjecí proud 30 A a vice Plynulé nastavení nabíjecího proudu Startovací proud 300 A a více Testování baterie Dálkové ovládání spínače startu Ochrana proti přetížení, přebití baterie a přepólování Max. cena ,- bez DPH. Dílčí část 14 Regloskop laserový 1 ks Zařízení určené pro nastavení světel všech modelů aut Použitelné i pro xenonová světla Možnost regulací výšky s blokací Polohování pomoci laseru Certifikáty CE Luxmetr s digitálním ukazatelem Max. cena ,- bez DPH

12 Dílčí část 15 Kompresor se vzdušníkem - 1 ks Tlak 11 bar Minimální nasávané množství vzduchu 500 l/min Objem vzdušníku 200 l Max. cena ,- bez DPH Dílčí část 16 Plnička brzdové kapaliny 1 ks Slouží k plnění proplachování a odvzdušňování moderních elektronických brzdových systémů Pracovní tlak: 1 a 2 bary Plnící čerpadlo Max. cena ,- bez DPH. Dílčí část 17 Zvedací plošina 1 ks Kombinace paletového vozíku a nůžkového stolu. Pojízdná»zvedací plošina«se zvedací silou 1,0 t. nebo větší Robustní plně hydraulické zařízení pro zvedání i spouštění Mechanický rychlozdvih Rám a vidlice ve stabilní a proti zkrutu odolné konstrukci Snadno řiditelný díky velkému rejdu až ±105 Snadný pojezd i při velkém zatížení

13 Pogumované kola Bezúdržbová kuličková ložiska Vyrobeno podle směrnic CE Max. nosnost 1000 kg nebo větší, Šířka vidlice 160 mm Délka vidlice 1150 mm Min. výška zdvihu 85 mm Max. výška zdvihu 715 mm nebo větší Výška zvedací konstrukce 430 mm Rozsah rejdu 210 nebo větší Rozměry řízených kol mm nebo větší Rozměry vidlicových kol mm nebo větší Celková šířka 540 mm Max. cena ,- bez DPH Dílčí část 18 Přístroj pro zkoušení zásuvek tažných vozidel pro přívěsy 1 ks Popis: 1 ks přístroje pro kontrolu 13-pólových zásuvek (ISO 11446) 7-pólových zásuvek Klíčové zkušební funkce/operace: Ukazatele směru jízdy Brzdová světla Koncová světla Zpětná světla Koncová světla do mlhy Test funkčnosti či výpadku žárovek i přídavné přezkoušení napájecích a kostřících připojení.

14 Další vybavení: Adaptér ze 13-pólové zásuvky na 7-pólovou zásuvku Max. cena: ,- bez DPH Dílčí část 19 Pojízdná skříňka s nářadím 3 ks Zakázka zahrnuje dodávku 3 ks skřínek na nářadí včetně nářadí pro autoservisy 6 nebo více plně vybavených zásuvek. Nářadí je přehledně uloženo v zásuvkách, přesně ve výřezech. Podvozek pro snadnou manipulaci s možností zabrzdění. Skřínka je uzamykatelná. Kompletní vybavení skřínky s nářadím s minimálním počtem ks: 140 Sada Torx, Imbus Sada bitů a nástrčných klíčů Gola sada ½ a ¼ Sada očkových klíčů Sada šroubováků Sada přídržných kleští - segrovky Sada kleští Sada nástrčných klíčů Max. cena: ,- bez DPH za 1 ks

15 Dílčí část 20 Sada pneumatického nářadí A 1 ks 1. Profesionální stříkací pistole s nádobkou Pro profesionální použití Plynulé nastavení kruhového nebo plochého paprsku Plynulé dávkování barvy a množství vzduchu Plastovém kufříku s regulátorem tlaku 2. Příklepový utahovák Pracovní tlak: v rozsahu 6-8 baru Upnutí: 3/4" čtyřhran Utahovací moment: 1200 Nm nebo větší Nastavení utahovacího momentu V plastovém kufříku 3. Ofukovací pistole Regulace množství vzduchu Ofukovací trubice v rozmezí mm 4. Tlaková maznice Pracovní tlak 2-8 bar nebo větší Tlakový poměr: min. 1:40 Tlaková hadice s koncovkami 400 mm

16 5. Pistole na vytlačování kartuší Plynulá regulace tlaku Pro 310/400 kartuše/sáčky Pracovní tlak 2-6 bar 6. Sponkovačka Délka hřebů mm nebo větší rozsah Šířka spony 5,7mm Délka spony mm nebo větší rozsah 7. Vystřihovací nůžky Tloušťka plechu až 1,6 mm nebo více 8. Příklepový utahovák Pracovní tlak: v rozsahu 6-8 baru Upnutí: 1/2" čtyřhran Utahovací moment: 1200 Nm nebo větší Utahovací ořechy 9-27 Max. cena celé sady ,- bez DPH

17 Dílčí část 21 Sada pneumatického nářadí B 1 ks 1. Pneumatický příklepový utahovák Uchycení 1" Pracovní tlak v rozmezí 6-8 bar Utahovací a moment 1620 Nm nebo větší Nastavení utahovacího momentu Odvedení odpadního vzduchu 2. Uhlová vrtačka Levý pravý chod Rychloupínací sklíčidlo Utahovací moment 1-12 Nm nebo větší rozsah Otáčky: ot./min 3. Pneu šroubovák Přímé provedení se třmenem pro zavěšení Levý-pravý chod Rychloupínací sklíčidlo Nastavení utahovacího momentu. Odpadní vzduch odváděný hadicí zajišťuje tichý chod a omezuje víření prachu Technická data: Spotřeba vzduchu v rozmezí l/min Tlak v rozmezí 6-8 bar Max. utahovací moment 12 Nm nebo větší Upnutí 1/4"

18 Otáčky v rozmezí ot./min 4. Pistole na huštění pneu s manometrem Profiprovedení Rozsah měření 0-10 bar 5. Uhlová bruska 125 mm Otáčky min Regulace otáček Max. cena celé sady ,- bez DPH Písemná dokumentace k jednotlivým přístrojům a zařízením při předání bude dodána v českém jazyku a musí obsahovat: návody k obsluze. Záruční doba veškerého zařízení: 1 rok Termín dodání: do 60 dnů od podpisu kupní smlouvy V Novém Jičíně, dne PaedDr. Bohumír Kusý, ředitel
