1 Zobrazovací panel BAT 100 LSN cs Návod k obsluze

2

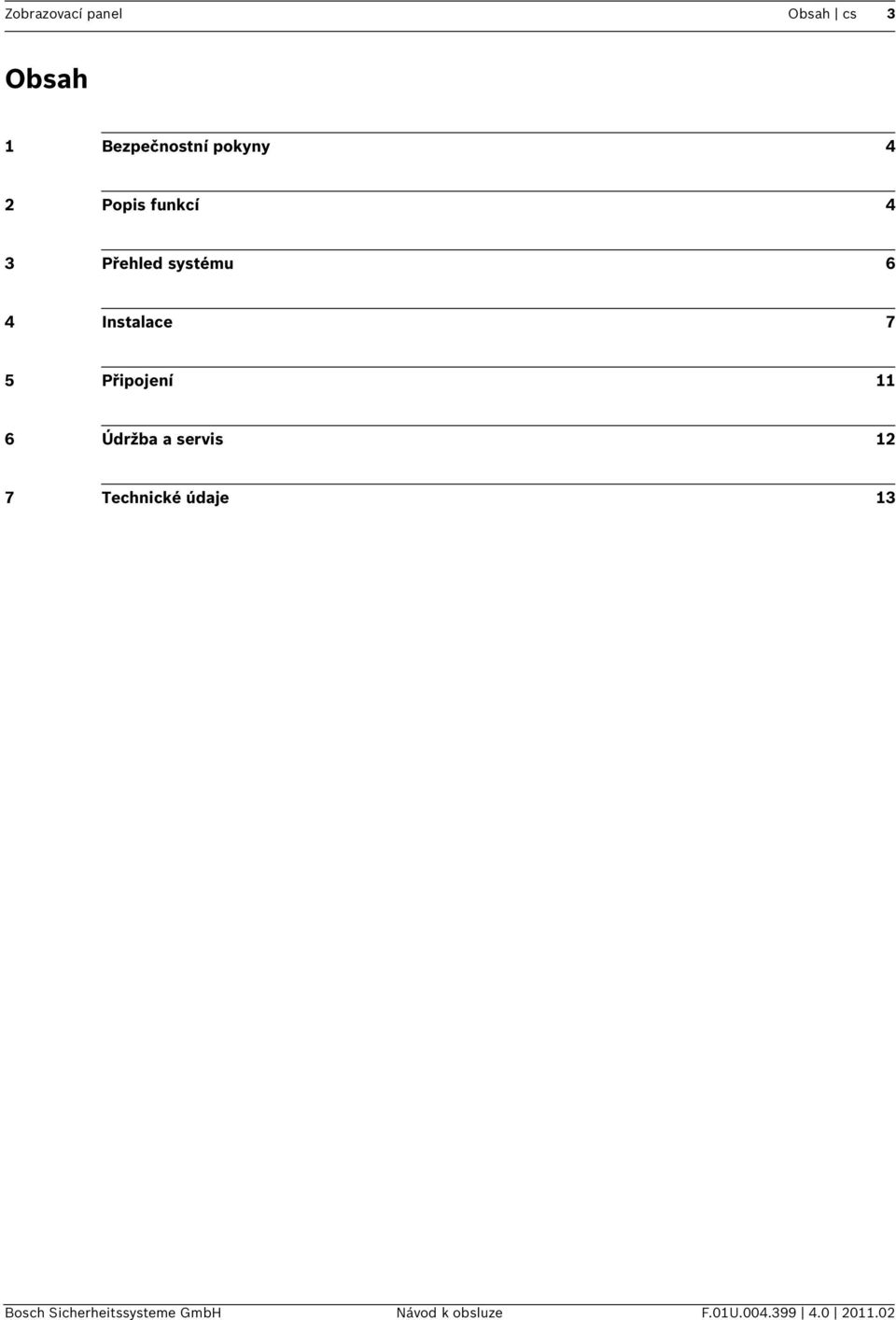

3 Zobrazovací panel Obsah cs 3 Obsah 1 Bezpečnostní pokyny 4 2 Popis funkcí 4 3 Přehled systému 6 4 Instalace 7 5 Připojení 11 6 Údržba a servis 12 7 Technické údaje 13 Bosch Sicherheitssysteme GmbH Návod k obsluze F.01U

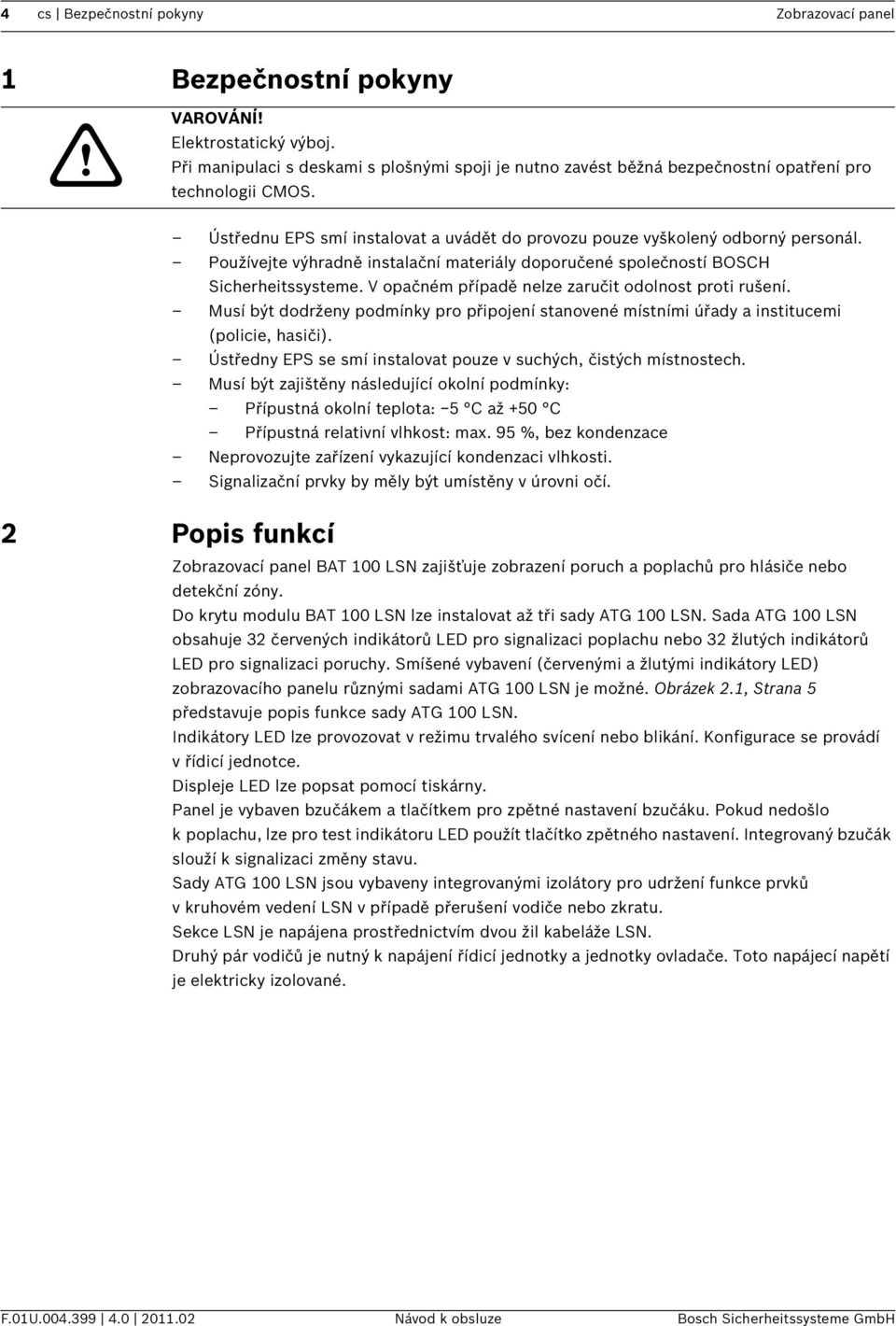

4 4 cs Bezpečnostní pokyny Zobrazovací panel 1 Bezpečnostní pokyny VAROVÁNÍ! Elektrostatický výboj. Při manipulaci s deskami s plošnými spoji je nutno zavést běžná bezpečnostní opatření pro technologii CMOS. 2 Popis funkcí Ústřednu EPS smí instalovat a uvádět do provozu pouze vyškolený odborný personál. Používejte výhradně instalační materiály doporučené společností BOSCH Sicherheitssysteme. V opačném případě nelze zaručit odolnost proti rušení. Musí být dodrženy podmínky pro připojení stanovené místními úřady a institucemi (policie, hasiči). Ústředny EPS se smí instalovat pouze v suchých, čistých místnostech. Musí být zajištěny následující okolní podmínky: Přípustná okolní teplota: 5 C až +50 C Přípustná relativní vlhkost: max. 95 %, bez kondenzace Neprovozujte zařízení vykazující kondenzaci vlhkosti. Signalizační prvky by měly být umístěny v úrovni očí. Zobrazovací panel BAT 100 LSN zajišťuje zobrazení poruch a poplachů pro hlásiče nebo detekční zóny. Do krytu modulu BAT 100 LSN lze instalovat až tři sady ATG 100 LSN. Sada ATG 100 LSN obsahuje 32 červených indikátorů LED pro signalizaci poplachu nebo 32 žlutých indikátorů LED pro signalizaci poruchy. Smíšené vybavení (červenými a žlutými indikátory LED) zobrazovacího panelu různými sadami ATG 100 LSN je možné. Obrázek 2.1, Strana 5 představuje popis funkce sady ATG 100 LSN. Indikátory LED lze provozovat v režimu trvalého svícení nebo blikání. Konfigurace se provádí v řídicí jednotce. Displeje LED lze popsat pomocí tiskárny. Panel je vybaven bzučákem a tlačítkem pro zpětné nastavení bzučáku. Pokud nedošlo k poplachu, lze pro test indikátoru LED použít tlačítko zpětného nastavení. Integrovaný bzučák slouží k signalizaci změny stavu. Sady ATG 100 LSN jsou vybaveny integrovanými izolátory pro udržení funkce prvků v kruhovém vedení LSN v případě přerušení vodiče nebo zkratu. Sekce LSN je napájena prostřednictvím dvou žil kabeláže LSN. Druhý pár vodičů je nutný k napájení řídicí jednotky a jednotky ovladače. Toto napájecí napětí je elektricky izolované. F.01U Návod k obsluze Bosch Sicherheitssysteme GmbH

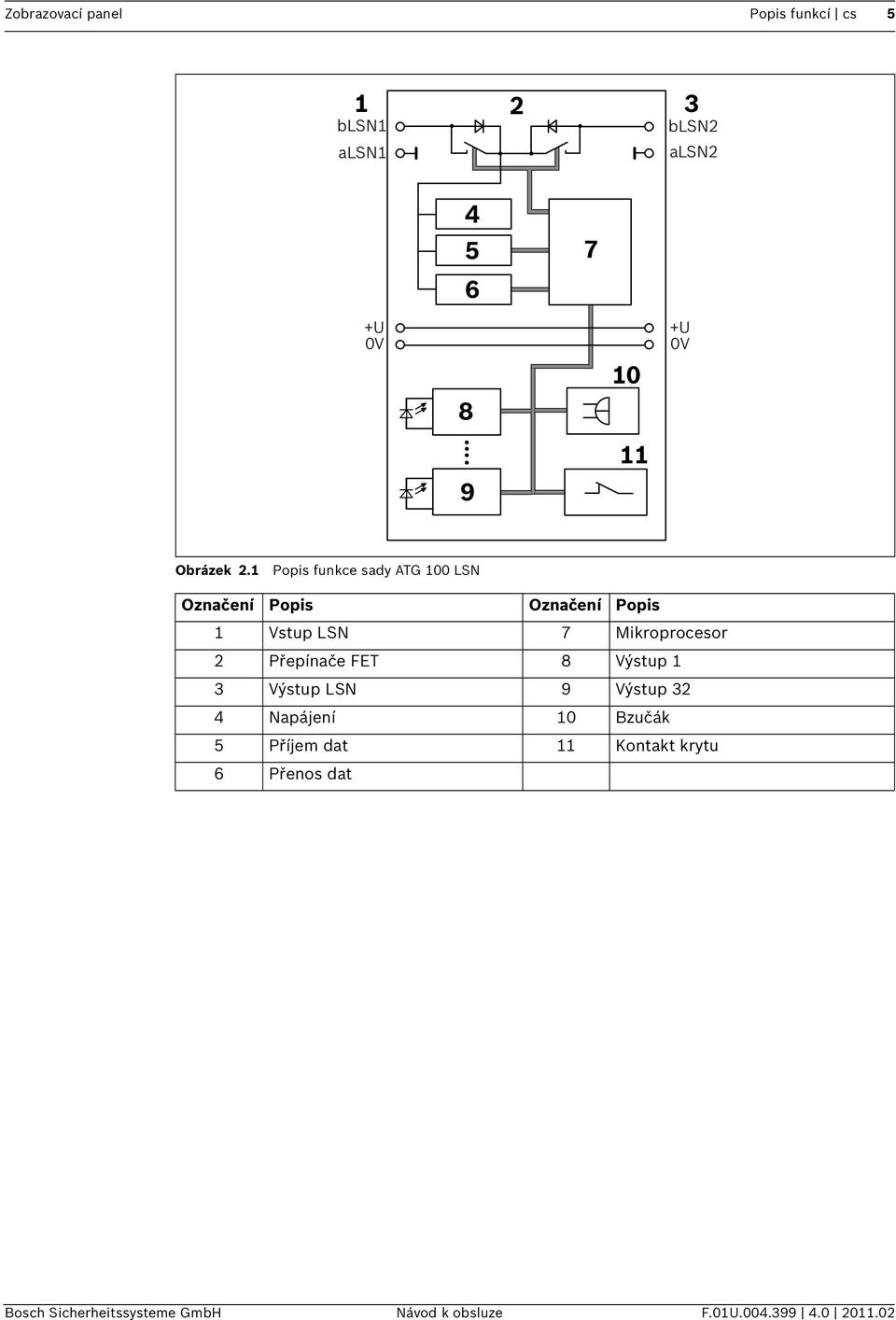

5 Zobrazovací panel Popis funkcí cs blsn1 blsn2 alsn1 alsn U 0V U 0V 11 9 Obrázek 2.1 Popis funkce sady ATG 100 LSN Označení Popis Označení Popis 1 Vstup LSN 7 Mikroprocesor 2 Přepínače FET 8 Výstup 1 3 Výstup LSN 9 Výstup 32 4 Napájení 10 Bzučák 5 Příjem dat 11 Kontakt krytu 6 Přenos dat Bosch Sicherheitssysteme GmbH Návod k obsluze F.01U

6 6 cs Přehled systému Zobrazovací panel 3 Přehled systému FMR-5000 FPA-5000 FPA-1200 BAT 100 LSN LSN Obrázek 3.1 Kruhové vedení LSN s modulem BAT 100 LSN Zobrazovací panel BAT 100 LSN lze integrovat do kruhového vedení LSN nebo do přímé linky LSN v jakékoli poloze Obrázek 3.2 Přehled modulu BAT 100 LSN Označení Popis Označení Popis 1 Kontakt krytu 4 Tlačítko pro Test displejů LED nebo Vypnutí bzučáku 2 Kontakty konektoru 5 Patice s krytem 3 Vstup kabelu 6 Sada ATG s 32 indikátory LED F.01U Návod k obsluze Bosch Sicherheitssysteme GmbH

7 Zobrazovací panel Instalace cs 7 4 Instalace Potřebný prostor a vedení kabelů 270 mm 270 mm 75 mm Obrázek 4.1 Potřebný prostor 186 mm 69 mm 138 mm 24 mm 248 mm 21 mm 2 1 Obrázek 4.2 Vedení kabelů 123 mm Označení Popis Označení Popis 1 Vstup kabelu pro přenosové linky dat 4 Vstup kabelu do zařízení 2 Vstup kabelu pro NYM 3 1,5 5 Volný prostor o hloubce 14,5 mm pro vstup kabelu 3 Nechráněná vedení kabelů Bosch Sicherheitssysteme GmbH Návod k obsluze F.01U

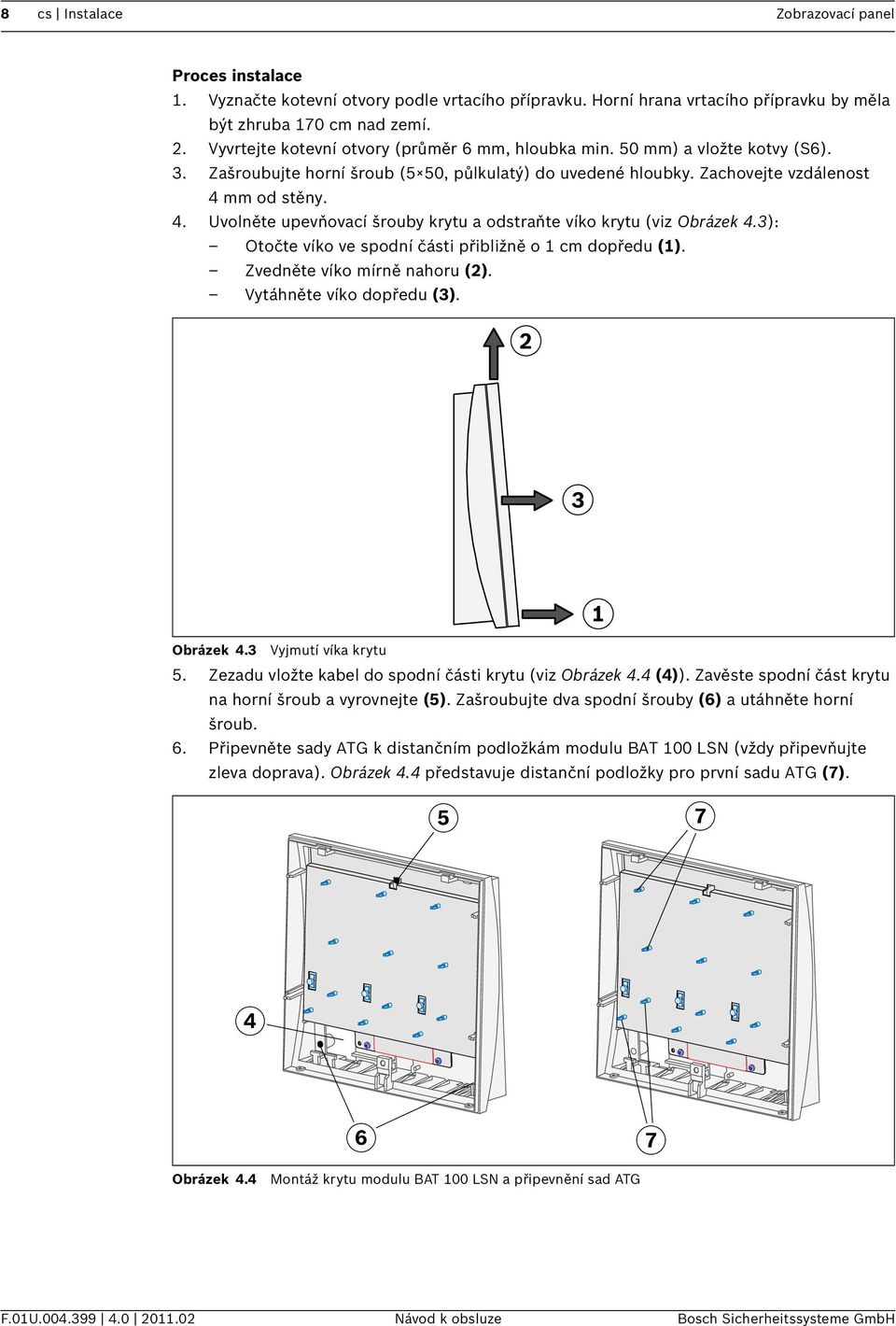

8 8 cs Instalace Zobrazovací panel Proces instalace 1. Vyznačte kotevní otvory podle vrtacího přípravku. Horní hrana vrtacího přípravku by měla být zhruba 170 cm nad zemí. 2. Vyvrtejte kotevní otvory (průměr 6 mm, hloubka min. 50 mm) a vložte kotvy (S6). 3. Zašroubujte horní šroub (5 50, půlkulatý) do uvedené hloubky. Zachovejte vzdálenost 4 mm od stěny. 4. Uvolněte upevňovací šrouby krytu a odstraňte víko krytu (viz Obrázek 4.3): Otočte víko ve spodní části přibližně o 1 cm dopředu (1). Zvedněte víko mírně nahoru (2). Vytáhněte víko dopředu (3). 2 3 Obrázek 4.3 Vyjmutí víka krytu 5. Zezadu vložte kabel do spodní části krytu (viz Obrázek 4.4 (4)). Zavěste spodní část krytu na horní šroub a vyrovnejte (5). Zašroubujte dva spodní šrouby (6) a utáhněte horní šroub. 6. Připevněte sady ATG k distančním podložkám modulu BAT 100 LSN (vždy připevňujte zleva doprava). Obrázek 4.4 představuje distanční podložky pro první sadu ATG (7) Obrázek 4.4 Montáž krytu modulu BAT 100 LSN a připevnění sad ATG F.01U Návod k obsluze Bosch Sicherheitssysteme GmbH

9 Zobrazovací panel Instalace cs 9 7. V závislosti na dané aplikaci je nutné na sadách ATG odstranit přemostění BR1 (viz Obrázek 4.5 (8)): V případě jedné sady ATG: Není nutná žádná změna. V případě dvou sad ATG: Odstraňte přemostění BR1 na první sadě ATG. V případě tří sad ATG: Odstraňte přemostění BR1 na první a druhé sadě ATG. 8. Vytáhněte zemnicí kabel (10) ze zadní části víka krytu. 8 ATG SUA1 SUA2 ATE1 BR1 0V +U ATE Obrázek 4.5 Přemostění BR1 a zemnicí kabel 9. Obnažte datový kabel a nechte v kabelu dostatečnou mezeru k připojení k upevňovacím přípojnicím. Připájejte datový kabel a zemnicí kabel k zástrčce a připojte (9). Spojte sady ATG pomocí plochého kabelu a kabelu se dvěma vývody (viz Oddíl 5 Připojení, Strana 11). Obrázek 4.6 (12) představuje upevňovací přípojnice pro svazky kabelů. 10. Na tlačítko levé sady ATG umístěte tlačítkovou krytku (součást sady příslušenství) (11) Obrázek 4.6 Umístění tlačítkové krytky Bosch Sicherheitssysteme GmbH Návod k obsluze F.01U

10 10 cs Instalace Zobrazovací panel 11. Etikety pro moduly hlásiče lze tisknout jednotlivě na běžné laserové tiskárně. Na disku CD dodaném s řídicí jednotkou ústředny MPC se nachází soubor.dot se šablonou (Print_BAT100LSN.dot). Vložte vytištěné etikety do slotů na zadní straně víka krytu (viz Obrázek 4.7 (13)). 13 Obrázek 4.7 Vložení etiket 12. Na ústředně zapněte napájecí napětí. Otestujte funkce modulu BAT 100 LSN. 13. Připojte zemnicí kabel k zadní straně víky krytu (14). 14. Vyměňte víko krytu: Podržte víko ve spodní části v nepatrné vzdálenosti od spodní části krytu (viz Obrázek 4.8 (15)). Vyměňte víko shora (16). Zatlačte víko dopředu na spodní část krytu (17). 15. Sešroubujte kryt. Pomocí zařízení VdS zašroubujte pojistné šrouby zespodu do spodní části krytu (18) LT Obrázek 4.8 Výměna víka krytu a test displeje 16. Pokud chcete provést test displeje, stiskněte tlačítko LT (19). Indikátory LED budou svítit, dokud budete držet tlačítko stisknuté. Modul BAT 100 LSN je připraven k provozu. F.01U Návod k obsluze Bosch Sicherheitssysteme GmbH

11 Zobrazovací panel Připojení cs 11 5 Připojení SUA2 ATE2 SUA1 BR1 0V 2 +U 3. ATG blsn2 alsn2 blsn1 alsn1 br wh ATE1 1 SUA2 ATE2 SUA1 BR1 0V 2 +U blsn2 2. ATG alsn2 blsn1 br wh alsn1 ATE1 alsn2 blsn2 +U 0V 3 1 SUA2 ATE2 2 SUA1 1. ATG BR1 0V +U blsn2 alsn2 blsn1 alsn1 bk rd ye wh ye wh 4 ATE1 alsn2 blsn2 +U 0V Obrázek 5.1 Schéma zapojení Označení Popis 1 Propojení jednotlivých sad ATG se provádí pomocí plochého kabelu (ATE2 za ATE1) a kabelu se dvěma vývody (SUA1/2 za SUA1/2). 2 V závislosti na dané aplikaci je nutné odstranit přemostění BR1. V případě jedné sady ATG: Není nutná žádná změna. V případě dvou sad ATG: Odstraňte přemostění BR1 na první sadě ATG. V případě tří sad ATG: Odstraňte přemostění BR1 na první a druhé sadě ATG. Bosch Sicherheitssysteme GmbH Návod k obsluze F.01U

12 12 cs Údržba a servis Zobrazovací panel Označení Popis 3 Vyrovnávání potenciálu. 4 V případě kruhové topologie musí být na obou stranách použito stínění. Pokud je modul BAT 100 LSN posledním zařízením v topologii přímé linky, je linka umístěna na a/b LSN1 a +U/0V. +U/0V: napájecí napětí z ústředny V 6 Údržba a servis Údržba a kontrola zabezpečovacích systémů se v Německu řídí ustanoveními normy DIN VDE Tato ustanovení stanovují, že v pokynech od výrobce musí být uvedeny intervaly údržby. POZNÁMKA! Nechte údržbu a kontrolu provádět pravidelně vyškoleným, kvalifikovaným personálem. Společnost Bosch Sicherheitssysteme GmbH doporučuje provádět funkční a vizuální kontrolu alespoň jednou ročně. Záruka Během platnosti záruky budou vadné moduly a zařízení v případě reklamace bezplatně vyměněny. Oprava V případě jakékoli vady bude vyměněn celý modul nebo celé zařízení. Likvidace Nepoužitelná elektrická a elektronická zařízení a moduly nesmí být likvidovány společně s normálním domovním odpadem. Musí být zlikvidovány v souladu s platnými předpisy a směrnicemi (např. WEEE v Evropě). Další dokumentace Instalační příručka dodaná se zařízením a doplňující dokumentace k výrobku jsou k dispozici na internetu ve formátu PDF ( F.01U Návod k obsluze Bosch Sicherheitssysteme GmbH

13 Zobrazovací panel Technické údaje cs 13 7 Technické údaje BAT 100 LSN Zobrazovací panel Přípustná provozní teplota 5 až +50 C Přípustná skladovací teplota 20 C až +60 C Třída krytí (EN 60529) IP 30 Třída krytí (IEC 60950) I Materiál a barva Plast (ABS Terluran), světle šedá (RAL 9002) Rozměry (V Š H) mm Hmotnost Přibližně 1 kg ATG 100 LSN Sady indikátorů LED Provozní napětí: Část LSN +12 až +30 V DC Další funkce +8 až +30 V DC Odběr proudu: Část LSN 3 ma Další funkce Všech 32 indikátorů LED nesvítí: max. 6 ma Všech 32 indikátorů LED svítí: max. 160 ma Frekvence záblesků indikátorů LED 0,8 Hz Barvy indikátoru LED Červená, žlutá Informace pro objednání Popis ID výrobku BAT 100 LSN Zobrazovací panel Univerzálně použitelný vzdálený paralelní displej s až 96 indikátory LED ATG 100 LSN red Sada indikátorů LED, červená Sada pro zobrazovací panel s 32 červenými indikátory LED ATG 100 LSN ye Sada indikátorů LED, žlutá Sada pro zobrazovací panel s 32 žlutými indikátory LED ATG red-16ye Sada indikátorů LED, červená/žlutá Sada pro zobrazovací panel s 16 červenými a 16 žlutými indikátory LED Etikety (balení obsahuje 10 archů) Bosch Sicherheitssysteme GmbH Návod k obsluze F.01U
