Střešní sada k solárnímu ohřívači vzduchu

Transkript

1 Střešní sada k solárnímu ohřívači vzduchu --- Montážní a bezpečnostní manuál Model: RS5 šikmá střecha: taška, eternit, šindel ---

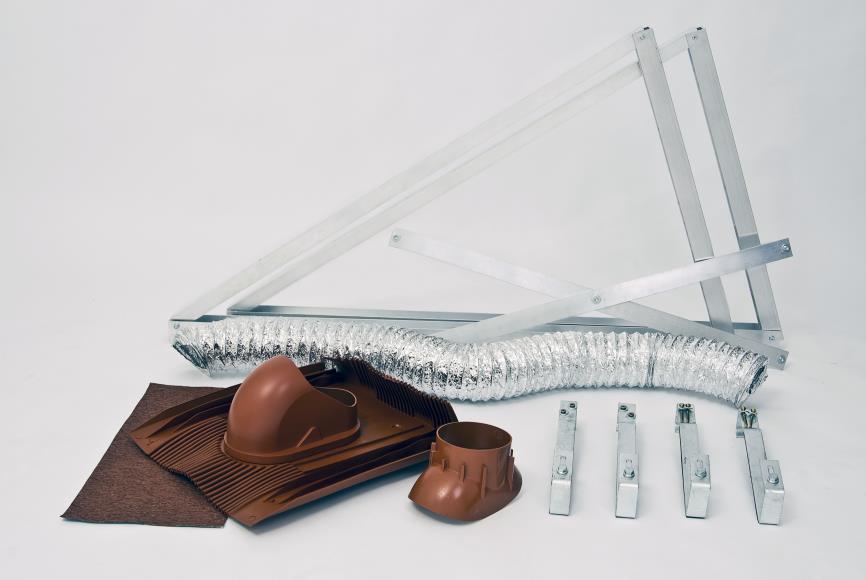

2 Obsah balení: Položka Sada TAŠKA Sada ETERNIT Sada ŠINDEL Modely SolHeat Foto 1) Al nosník panelu 2 ks včetně spojovacího materiálu a vč. větrovací vzpěry 1 ks 1 ks 1 ks --- 2) Al flexibilní hadice, průměr 100 mm, délka 1,6 m 1 ks 1 ks 1 ks 2 krát

3 3) Univerzální 100 mm průchodka Venduct pro tašky 1 ks krát 4) Průchodka eternit nebo šindel ks 1 ks 2 krát 5) Adaptér 100 mm pro Venduct 1 ks 1 ks 1 ks 2 krát

4 6) Flexibilní hydroizolační pásek Easy-Form, 25 x 50 cm 1 ks 1 ks 1 ks 2 krát 7) Střešní hák plochý vč. 3 ks vrutů do dřeva (RAPID 5x50) a 1 ks šroubu M8 s límcovou matkou ks 4 ks --- 8) Střešní hák S vč. 2 ks vrutů do dřeva (RAPID 6x50) a 1 ks šroubů M8 s límcovou matkou 4 ks

5 9) Šrouby M5 pro upevnění panelu k AL nosným držákům s límcovou matkou a podložkou 8 ks 8 ks 8 ks 10) Zpětná klapka slídová, průměr 100mm 1 ks 1 ks 1 ks 2 krát

6 Gratulejeme! Gratulujeme Vám, že jste si pořídili střešní sadu pro solární ohřívač vzduchu od společnosti PAVLŮ Complex, s.r.o. Popis sady Sada slouží pro bezpečné umístění a provoz solárních ohřívačů vzduchu SolFresh a SolHeat od společnosti PAVLŮ-Complex, s.r.o. na Vaši šikmou střechu. Díky tomuto výrobku můžete umístit Váš solární ohřívač vzduchu na střechy s krytinami: pálená či plechová taška, eternit (vláknocementové tašky) a šindel. Každá sada pro tyto specifické střešní krytiny obsahuje odpovídající součásti, jakými jsou: střešní průchodky vč. 100 mm adaptérů, izolační pásy či hmoty, nosné prvky kotvitelné do dané krytiny. Tento návod popisuje způsob montáže pro střešní tašky pomocí textu a schématických obrázků. Odlišnosti instalace sady na krytiny eternit a šindel jsou zde pod každým bodem návodu popsány slovně.

7 1) Stanovení pozice Vyhledejte vhodné umístění Vašeho panelu na střeše. Pro nalezení vhodného pultu střechy lze použít např. nástroj Tento nástroj znázorňuje pozici Slunce vůči světovým stranám v určité datum. Panel je vhodné umístit na jižní pult Vaší střechy. Optimální sklon panelu vůči zemi je variabilní dle ročního období, ve kterém chcete panel používat. Nástroj pro stanovení pozice Slunce nad horizontem naleznete pod Solární ohřívač vzduchu byste měli mít natočený kolmo vůči Slunci. Je proto velice důležité zamyslet se nad ročními obdobími, ve kterých chcete ohřívač používat a naklonění panelu tomuto přizpůsobit. Zároveň si rozmyslete, v jakém místě chcete v místnosti vyvést flexi hadici přivádějící vzduch z panelu. Délka hadice by neměla v žádném případě přesáhnout délku 1,5m.

8 2) Vyjmutí tašky V místě nad budoucím přívodem vzduchu flexi hadicí vyjměte Vaši střešní tašku. Eternit: Vyjměte eternitovou tašku. Šindel: Odstraňte část šindelového pásu, abyste byli schopni vytvořit 115 mm průchod střechou. Odstraňte pouze jednu vrstvu, okolní šindelové pásy budete potřebovat pro překrytí průchodky a k následnému bezproblémovému odtékání vody ze střechy.

9 3) Vytvoření otvoru ve střeše Vytvořte cca 115 mm otvor ve střeše. Otvor vytvořte buď pomocí vrtačky s 115 mm vykružovací korunkou anebo pomocí vrchní frézky. Pozici otvoru si stanovte dle průchodu ve Vaší střešní 100 mm průchodce Venduct. Eternit: Shodné s taškou. Šindel: Shodné s taškou.

10 4) Izolace průchodu Olemujte vytvořený 115 mm průchod pomocí folie Easy-Form. Eternit: Shodné s taškou. Šindel: Shodné s taškou.

11 5) Vložení průchodky Namísto vyjmuté tašky dle bodu č. 1 zasaďte univerzální průchodku Venduct. Průchodku zahákněte za lať. V případě, že nebudete moci využít stávající lať, připevněte lať dodatečnou do míst dle Vaší potřeby. Tato lať není součástí balení. Průchodku přivrtejte do latě pomocí dvou vrutů RAPID 5x50. Pozice pro vruty jsou naznačeny ve vrchní části průchodky. Vytvarujte bitumeno-hliníkový pásek dle tvaru Vaší tašky nacházející se pod Venduct průchodkou po směru spádu střechy. Odlepte ochrannou folii na této pásce. Bitumeno-hliníkovou pásku přitlačte k tašce pod ní. Boční, resp. vrchní izolační pásy průchodky Venduct překryjte levou a pravou, resp. vrchní taškou. Eternit: Vložte eternitovou průchodku a v pravém, levém a horním růžku jí připevněte hřebíčkem. Ochranný lem na průchodce musí směřovat proti směru spádu střechy. Na tento lem poté přiložíte okolní tašky. Hřebíčky nejsou součástí balení. Šindel: Připravte si univerzální průchodku pro šindel. Průchodku přiložte na otvor, připevněte do latí pomocí hřebíčků. Lem na průchodce musí směrovat proti směru spádu střechy. Průchodku zvrchu a z boků překryjte okolními šindelovými pásy. Hřebíčky nejsou součástí balení.

12 6) Přiložení 100 mm adaptéru Na hrdlo průchodky Venduct přiložte adaptér 100 mm. Eternit: Na hrdlo průchodky přiložte adaptér 100 mm. Šindel: Na hrdlo průchodky přiložte adaptér 100 mm.

13 7) Protažení flexi hadice Protáhněte flexi hadici skrze adapter a hrdlo Venduct až po okraj vnitřní zdi Vašeho pokoje. TIP: Chcete-li dosáhnout vyššího průtočného výkonu, použijte 100 mm plastovou trubku namísto flexiíbilní Al hadice. Plastová trubka není součástí balení. Eternit: Shodné s taškou. Šindel: Shodné s taškou.

14 8) Umístění nosných střešních háků Střešní nosné háky umístíte pod tašky dle roztečí Al držáku pro Váš model panelu. Tašku opatrně nadzvedněte a hák vsuňte pod ní. Hák zahákněte za střešní lať a přišroubujte pomocí dvou vrutů. Tašku poté přiložte zpět na původní pozici. Tento postup opakujte pro všechny čtyři střešní háky. Eternit: Dle roztečí Vašeho držáku rozmístěte nosné háky. Háky přivrtejte dvěma vruty RAPID 6x60 skrze Vaší krytinu do krokví. Pokud je rozteč Vašich krokví odlišná od vzdálenosti U profilu 50x50, doporučujeme použití příčných podpůrných hliníkových profilů. V případě zájmu kontaktujte dodavetele této sady. Průchod vrutu zaizolujte hydroizolačním tmelem (např. bitumen). Tmel není součástí balení. Šindel: Dle roztečí Vašeho držáku rozmístěte nosné háky. Háky přivrtejte dvěma vruty RAPID 6x60 skrze Vaší krytinu do krokví. Pokud je rozteč Vašich krokví odlišná od vzdálenosti U profilu 50x50, doporučujeme použití příčných podpůrných hliníkových profilů. V případě zájmu kontaktujte dodavetele tohoto této sady. Průchod vrutu zaizolujte hydroizolačním tmelem (např. bitumen). Tmel není součástí balení.

15 9) Sestavení držáku a připevnění panelu a) Nosníky A, B a C tvoří základní podpěrnou konstrukci panelu. Nosník C, který je tvořen profilem tvaru U, 40x40x4mm, si zkraťte pomocí pilky na potřebnou délku. Délku nosníku C stanovte na základě Vašeho požadavku na sklon držáku (úhel mezi A a B) a tím pádem i výsledný náklon panelu vůči Slunci. Po zkrácení tohoto profilu vyvrtejte z boku profilu C díru průměru 6 mm skrz profil z obou stran. Celý nosný trojúhelník poté spojte pomocí přiložených šroubů a límcových matek. Totéž identicky opakujte pro druhý kus nosného trojúhelníku. b) Na nosníku A si dle vzdálenosti nosných háků na Vaší střeše naznačte budoucí otvory pro upevňovací šrouby háků. Otvory následně vyvrtejte do nosníku A vrtákem 8 mm. Pokud je rozteč mezi Vašimi háky větší, doporučujeme použít nastavovací Al profily. Tyto profily nejsou součástí balení. V případě zájmu kontaktujte dodavatele této sady. c) Na nosném profilu B si dle roztečí otvorů v rámu panelu označte místa, kde vytvoříte pomocí vrtáku 5 mm otvory pro upevnění panelu k profilu B. Doporučujeme panel na nosníku B umístit až po horní okraj, aby obzvlášť v zimním období ve spodní části panelu nedocházelo k zadržování sněhu mezi panelem a střechou. Totéž opakujte pro druhý nosník B. Panel poté k nosníkům B připevněte pomocí šroubů a matek M5 (Položka č.9). d) Jakmile máte nosné trojúhelníky spojeny s panelem, zbývá Vám již pouze připevnění zavětrovacího kříže na nosníky C. Nosníky musí směřovat kolmo k zemi, aby veškeré A, B i C byly rovnoběžné. Označte si skrze 4 díry na krajích větrovacího kříže D otvory na plochu nosníku C. Otvory následně vytvořte pomocí vrtáku 5 mm. Větrovací kříž nakonec přišroubujte, středový šroub tohoto kříže rovněž dotáhněte.

16 10) Připevnění panelu s držákem na střechu Váš panel s držákem přichyťte ve fixačních bodech střešních háků pomocí šroubů M8. K přírubě panelu přichyťte flexi hadici. Kabel regulátoru protáhněte skrze adapter s hrdlem Venductu. Nezapomeňte regulátor umístit alespoň dva metry od vyústění flexi hadice v pokoji! Spoje mezi Venduct hrdlem a 100 mm adapterem, resp. adapterem a flexi hadicí zaizolujte pomocí samolepící pásky Easy-Form. Eternit: Shodné s taškou. Šindel: Shodné s taškou.

17 11) Připojení flexi hadice a difuzoru Zkraťte flexi hadici na optimální délku. Na konec flexi hadice připevněte pokojový difuzor. Ten poté upevněte do zdi pomocí vrutů dodaných spolu s panelem, anebo pomocí hmot jako je např. Super Flot (hmota na bázi sádry vyztužená vláknem). Eternit: Shodné s taškou. Šindel: Shodné s taškou.

18 Údržba a bezpečnost Před samotnou montáží si ověřte, že montáží panelu se střešní sadou na střechu nijak nenarušíte místní zákony a ujednání (např. nařízení stavebního úřadu, stanovy bytového družstva, nájemní smlouvu apod.). Nemáte-li dostatečné schopnosti pro montáž střešní sady, přenechte tuto práci odborníkovi. Chraňte obsah balení před dětmi. Během instalace a obzvlášť při vrtání díry (děr) si dávejte pozor, abyste nenarušili vedení obvodů elektrorozvodů, vedení plynu, vody nebo dalších infrastrukturních prvků objektu. Při montáži a provozu dodržujte zásady a předpisy pro ochranu před úderem blesku, např. normy ČSN EN až 4. V případě potřeby se poraďte s odborníkem. Při práci s panelem ve výškách dodržujte bezpečnostní předpisy pro práci ve výškách. Používejte jen originální díly a příslušenství od distributora. Na připevněnou střešní konstrukci nezavěšujte žádné předměty krom panelu SolFresh či SolHeat. Při montáži zajistěte dostatečnou hydroizolaci průchodky a jejich navazujících součástí. Dodavatel ani výrobce sady a jejich součástí nenese odpovědnost za škody vzniklé neodbornou montáží.

19 Kontaktní informace: PAVLŮ-Complex, s.r.o. Puškinova 524 Liberec 23 PSČ:
