1 WK 4 Brzdové servisní přístroje a nářadí

2

3 Obsah 1 Testovací a měřící přístroje 2 Odvzdušňovací přístroje 3 Přípravky pro likvidaci použité brzdové kapaliny 4 Speciální přípravky na brzdy 5 Odsávací nástavce 6 Seznam náhradních dílů Všechna práva vyhrazena. Dotisky, kopírování z Online služeb a internetu, rozmnožování na datové nosiče jako jsou CD-ROM, DVD atd., jsou možné pouze po písemnérn odsouhlasení vydavatelern. Tiskové chyby, omyly a změny jsou vyhrazeny. Vyobrazení jednotlivých artiklů mohou obsahovat odchylky.

4

5 Testovací Headline a měřící přístroje 1-1

6 1-2 Testovací a měřící přístroje Ate tester senzorů ATS Objednací číslo: Krátké objednací číslo: Ate tester senzorů ATS slouží k rychlé a bezpecné diagnostice aktivních i pasivních senzorů. Tester automaticky rozpoznává druh senzoru. Tester proměřuje a vyhodnocuje signály vycházející z jednotlivých senzorů. Pomocí jednoduchého návodu k použití, vyobrazením pracovního postupu krok po kroku, dosáhnete velmi rychle výsledku měření. Soucástí testeru je univerzální koncový adaptér pro různé koncovky zástrcek senzorů. Tester je možné napájet ( 12V ) přímo z baterie nebo ze zapalovace. Ate tester senzorů ATS umožnuje v budoucnu přebírat nová data přes PC. Výhody: - Jisté a jednoduché použití - Cenově přijatelný Dodané množství: - Plastový kufřík - Ate tester senzorů ATS - Univerzální senzorový koncový adaptér - Adaptér pro přívod napětí z baterie - Adaptér pro přívod napětí ze zapalovace - Návod k použití Technická data: Rozmery : výška x šírka x hloubka 217 x 113 x 38 mm Provozní napetí : 9-16 Voltu DC ( stejnosmerné napetí ) Odber proudu : 170 ma

7 Testovací a měřící přístroje 1-3 Testovací sada ESP senzorů Objednací číslo: Krátké objednací číslo: ATE ESP testovací sada je doplnkovým příslušenstvím k ATE senzorovému testeru AST. ATE ESP testovací sada rozšiřuje schopnosti ATE senzorového testeru AST a umožnuje proměřovat a zkoušet ATE ESP senzory ( Girův senzor - senzor rotace, senzor přícného zrychlení a tlakový senzor). Výhody: Dodané množství: - 3 Zkušební kabely - 1 Svorka Ate Testovací karta pro magnetické senzorové kroužky Objednací číslo: Krátké objednací číslo: Nejnovější aktivní senzory ABS snímají informace z magnetického senzorového kroužku, který je namontován přímo na ložisku. Magnetické senzorové pole v kroužku nelze pouhým zrakem zkontrolovat ani otestovat. Proto před montáží nového ložiska s magnetickým kroužkem je nezbytně nutné provést jeho kontrolu. Magnetický senzorový kroužek je vždy u kolového senzoru. Je-li namontováno ložisko opacně nebo jeli magnetický senzorový kroužek poškozen, dochází okamžité signalizaci poruchy ABS systému. Ate testovací karta umožnuje rychlé, jisté a cenově výhodné otestování magnetického kroužku. Ate magnetická karta je uložena v praktickém obalu proti poškození. Výhody: Rychlé, jisté a cenově výhodné řešení. Dodané množství: Ate testovací karta v praktickém oblau se strucným návodem

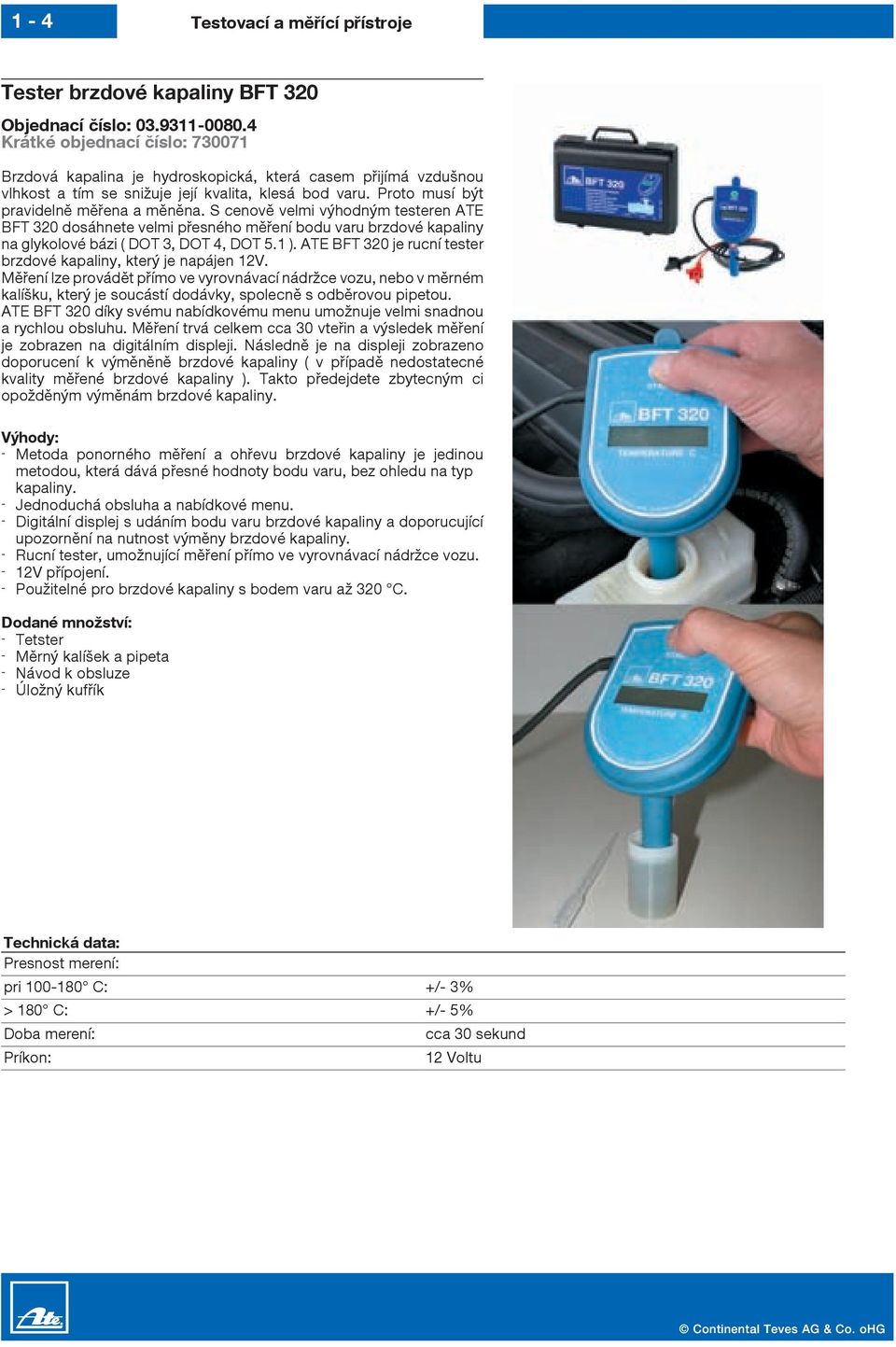

8 1-4 Testovací a měřící přístroje Tester brzdové kapaliny BFT 320 Objednací číslo: Krátké objednací číslo: Brzdová kapalina je hydroskopická, která casem přijímá vzdušnou vlhkost a tím se snižuje její kvalita, klesá bod varu. Proto musí být pravidelně měřena a měněna. S cenově velmi výhodným testeren ATE BFT 320 dosáhnete velmi přesného měření bodu varu brzdové kapaliny na glykolové bázi ( DOT 3, DOT 4, DOT 5.1 ). ATE BFT 320 je rucní tester brzdové kapaliny, který je napájen 12V. Měření lze provádět přímo ve vyrovnávací nádržce vozu, nebo v měrném kalíšku, který je soucástí dodávky, spolecně s odběrovou pipetou. ATE BFT 320 díky svému nabídkovému menu umožnuje velmi snadnou a rychlou obsluhu. Měření trvá celkem cca 30 vteřin a výsledek měření je zobrazen na digitálním displeji. Následně je na displeji zobrazeno doporucení k výměněně brzdové kapaliny ( v případě nedostatecné kvality měřené brzdové kapaliny ). Takto předejdete zbytecným ci opožděným výměnám brzdové kapaliny. Výhody: - Metoda ponorného měření a ohřevu brzdové kapaliny je jedinou metodou, která dává přesné hodnoty bodu varu, bez ohledu na typ kapaliny. - Jednoduchá obsluha a nabídkové menu. - Digitální displej s udáním bodu varu brzdové kapaliny a doporucující upozornění na nutnost výměny brzdové kapaliny. - Rucní tester, umožnující měření přímo ve vyrovnávací nádržce vozu. - 12V přípojení. - Použitelné pro brzdové kapaliny s bodem varu až 320 C. Dodané množství: - Tetster - Měrný kalíšek a pipeta - Návod k obsluze - Úložný kufřík Technická data: Presnost merení: pri C: +/- 3% > 180 C: +/- 5% Doba merení: cca 30 sekund Príkon: 12 Voltu

9 Testovací a měřící přístroje 1-5 Sada pro odběr brzdové kapaliny BFT 320 Objednací číslo: Krátké objednací číslo: Pipetou na jedno použití lze odebrat brzdovou kapalinu z testovaného vozidla, kapalinu dále přelít do kalíšku a na testeru brzdové kapaliny Ate BFT 320 zjistit skutecný bod varu. Dodané množství: - 10 Jednorázových pipet - 10 Jednorázových zkušebních kalíšků Pozn: Pro každé měření je doporuceno použit nové pipety i kalíšky, tím se zabrání zkreslení výsledků měření Náhradní kabel set k BFT 320 Objednací číslo: Krátké objednací číslo: V případě, že po připojení na 12 V napájení bude tester brzdové kapaliny ATE BFT 320 nefunkční, může být příčinou zlomený napájecí kabel v oblasti připojovací svorky. Pomocí setu náhradního kabelu k BFT 320, lze tuto poruchu snadno a rychle odstranit. Dodané množství: - Dvě kabelové svorky s kabelem a konektorem

10 1-6 Testovací a měřící přístroje Tester brzdové kapaliny BFCS 300 Objednací číslo: Krátké objednací číslo: Brzdová kapalina je hydroskopická kapalina, která casem přijímá vzdušnou vlhkost a tím se snižuje její kvalita, klesá bod varu. Proto musí být pravidelně zkoušena a měněna. Tester brzdové kapaliny Ate BFCS 300 testuje velmi rychle a přesně kvalitu kapalin vyrobených na glykolové bázi ( DOT 3, DOT 4, DOT 5.1). K testeru je přiložena sada odběrných pipet a měřícícho kalíšku do kterého se po naplnění sklopí vyhřívané cidlo. Měření trvá cca 20 s a výsledek je zobrazen na digitálním displeji. Takto předejdete zbytecným, ci opožděným výměnám kapaliny. Tester je vybaven pocítadlem testů. Výhody: - Metoda přímého ohřevu kapaliny je jedinou metodou, která dává přesné hodnoty bodu varu bez ohledu na typ kapaliny - Jednoduchá obsluha - Použitelné pro kapaliny s bodem varu až 300 C Dodané množství: - Tester - 1 Pipeta pro odběr kapaliny - 1 Měřící kalíšek - Návod k obsluze Zkušební značka: CE Pozn: Nikdy nezapínat tester bez vzorku kapaliny!!! Technická data: Presnost merení: pri C +/- 4 do +/- 6 C pri C +/- 7 do +/- 9,5 C pri C +/- 10 do +/- 15 C Doba merení: 15 až 35 sekund Príkon: pri merení 170 VA naprázdno 33VA Rozmery: v x š x d 180 x 225 x 225 mm Váha: 5,4 kg

11 Testovací a měřící přístroje 1-7 Sada pro odběr brzdové kapaliny Objednací číslo: Krátké objednací číslo: Pipetou na jedno použití lze odebrat brzdovou kapalinu z testovaného vozidla, kapalinu dále přelít do kalíšku a na testeru brzdové kapaliny Ate BF CS 300 zjistit skutecný bod varu. Dodané množství: 50 Jednorázových pipet50 Jednorázových zkušebních kalíšků Pozn: Pro každé měření je doporuceno použit nové pipety i kalíšky, tím se zabrání zkreslení výsledků měření Sensorová hlavicka Objednací číslo: Krátké objednací číslo: Používáním testeru brzdové kapaliny BFCS 300 se po case spálí vyhřívací spirála. Tuto lze jednoduše vyměnit a vložit do hlavicky sensoru. Pracovní návod: Před prací s přístrojem je nutné odpojit přístroj ze sítě. Sensorovou hlavicku opatrně vytáhnout směrem dolů - není šroubovací!!!. Novou hlavicku natocit dle oznacení na obou cástech a bez otácení znovu natlacit. Vyzkoušet funkci přístroje, nejlépe s novou brzdovou kapalinou

12 1-8 Testovací a měřící přístroje Kombinovaný měřic tlaků v brzdovém systému Objednací číslo: Krátké objednací číslo: Ate kombinovaný měřic tlaku je mnohostranně použitelný a umožnuje měřit všechny tlaky v hydraulickém brzdovém systému a podtlakový systém posilovace. Díky dvěma okruhům měření je možné porovnávat tlaky v jednotlivých okruzích, nebo srovnávat způsob regulace tlaků a případně tyto tlaky nastavovat. V jednom měřeném okruhu se nachází tzv. Tlakoměr pro měření nízkých tlaků, který má nastaven rozsah do 9,5 barů a při překrocení této hodnoty se automaticky přepne do rozsahu na vysoký tlak, tímto způsobem lze měřit oba tlaky. Připojení brzdového systému se provádí adaptérem s rychlospojkou našroubovaným na místo odvzdošnovacího ventilu kola a tlakouvou ohebnou trubicí. Ve skříni přístroje jsou všechny odpovídající rozměry adaptérů. Vakuový mamonetr umožnuje proměřování těsnosti podtlakových okruhů. Také zde jsou odpovídající typy přiipojovacích adaptérů ve skříni přístroje. Veškeré doplnky jsou ve skříni přístroje upevněny svorkami. Výhody: - Robustní provedení - Přímé měření tlaku /vakua ve vedení - Díky použití mikrohadic nedochází ke zkreslení měřených hodnot - Připojovací šroubení jsou soucástí dodávky a jsou uložena ve skříni přístroje Dodané množství: - Kompletní přístroj s připojovacími tlakovými hadicemi - 2 Sady připojovacích šroubení (7 Ks M 6 do M 12x1,5) - 2 Zkušební adaptér - 2 Rychlospojka (šroub) - 4 Podtlakové spojky - 1 Rohová spojka. (dutý šroub, podložky) - Návod k obsluze Zkušební značka: CE Pozn: Přístroj je dodáván neocejchovaný, ocejchování je nutné provést dodatecně Technická data: Nízkotlaký merící rozsah: Vysokotlaký merící rozsah: Podtlakový merící rozsah: Automatické odpojení nízkotlakého ukazatele pri: Délka pripojovací hadice: Délka podtlakové hadice: Rozmery: v x š x d Váha : 0 až 9,5 bar 0 až 250 bar 0 až -1,0 bar cca. 9,5 bar 3,0 m 2,0 m 420 x 350 x 220 mm 10 kg

13 Testovací a měřící přístroje 1-9 Tlakoměr pro brzdové systémy Objednací číslo: Krátké objednací číslo: Ate tlaková zkoušecka umožnuje proměření všech tlaků v brzdových okruzích vozidel. Měřící rozsah manometru je vysoko a nízkotlaký a přepíná se automaticky při dosažení tlaku 9,5 barů. Připojení na brzdový systém je pomocí adaptérů nasazených místo odvzdušnovacích ventilů a rychlospojkou na tlakové hadici. Všechno příslušenství je uloženo v držácích uvnitř přístroje. Výhody: Robustní provedení Přímé měření tlaku v okruhu Díky použití mikrotrubek nedochází ke zkresení výsledků měření Dodávka obsahuje i šroubení Dodané množství: Přístroj s připojovací mikrotrubkou 1 Rychlospojka 7 typů šroubení ( M 6 do M 12x1,5) Návod k obsluze Pozn: Přístroj není ocejchován - nutné dodatecné ocejchování. Technická data: Nízkotlaký merící rozsah: Vysokotlaký merící rozsah: Automatické odpojení nízkotlakého ukazatele pri: Délka pripojovací hadice: Rozmery: v x š x d Váha : 0 až 9,5 bar 0 až 250 bar cca. 9,5 bar 1,5 m 320 x230 x160 mm 5,5 kg

14 1-10 Testovací a měřící přístroje Prodlužovací hadice Objednací číslo: Krátké objednací číslo: Ate prodlužovací hadice se používají pro měření tlaků Kombinovaným měřicem tlaků ( /730032). Každá hadice má délku 5m. Výhody: Použitím 2 prodlužovacích hadic se dosáhne celkové délky vedení 16,0 m Technická data: Délka: 5,0 m Držák brzdového pedálu Objednací číslo: Krátké objednací číslo: Při zkoušení těsnosti brzdového systému je nezbytné držet konstantní silou brzdový pedál poměrně dlouhou dobu. Také při nastavování regulátoru bzrdné síly na zadní nápravě je třeba držet brzdový pedál. To lze jednoduše docílit použitím držáku brzdového pedálu. Měkkou cást držáku zapřeme do sedadla řidice a druhou upevníme na pedál. Růžicí držáku poté nastavíme tlak na brzdový pedál, který je zaaretován rozpínacím klínkem. Výhody: Ozubená tyc s rucní rozetou umožnuje precizní nastavení požadované síly na pedálu.

15 Testovací a měřící přístroje 1-11 Digitální měřící pravítko na brzdové kotouce Objednací číslo: Krátké objednací číslo: Digitální Ate měřící pravítko na brzdové kotouce je důležitý přístroj, pro precizní proměření opotřebení brzdových kotouců. Digitální měřící pravítko umožnuje rychlé a jednoduché měření. Měřící okruh je v rozsahu do 125 mm a délce měřícího raménka 85 mm. Konstrukce měřícího pravítka umožnuje exaktní měření i přes možné hrany brzdového kotouce. Práce s digitálním Ate měřícím pravítkem je zcela jednoduchá. Po přiložení měřícího ramínka na brzdový kotouc se ukáže hodnota měření na digitálním displeji. Po krátkém zmácknutí Hold - tlacítka je naměřená hodnota zaznamenána do paměti. Po zaznamenání naměřené hodnoty do paměti přístroje je možné měřící pravítko odendat od brzdového kotouce. Naměřená hodnota zůstává zobrazena na displeji až do dalšího zmácknutí Hold - tlacítka. Nesporná výhoda při měření v nedostatecně osvětlených místech v prostoru kola nebo v špatně přístupných místech. Naměřenou hodnotu lze následně srovnat s nominálními hodnotami. Přístroj umožnuje vynulování naměřených hodnot po zmácknutí nulovacího tlacítka. Uživatel má možnost měřit hodnoty v "mm" nebo v "inch". Velkou výhodou Ate měřícího pravítka je digitální zobrazení naměřených hodnot, které nepotřebují následné speciální odecty hodnot, oproti jiným měřícím přístrojům. Naměřená digitální hodnota může být hodnověrným argumentacním nástrojem při rozhovoru se zákazníkem. Výhody: - Pohodlné a bezpecné zobrazení naměřených hodnot - Jednoduché uložení naměřených hodnot do paměti - Konstrukce měřícího ramínka umožnuje přesné měření i přes možné hrany na brzdovém kotouci - Stabilní a trvale využitelný přístroj Dodané množství: - Kompletní přístroj v plastovém kufříku - Návod k použití

16 1-12 Testovací a měřící přístroje Mikrometr s velkým rozsahem Objednací číslo: Krátké objednací číslo: Ate mikrometr se 1/100 rozlišením slouží k měření házivosti kotouců a nábojů kol. K měření na voze je potřebný držák mikrometru. Uložení mikrometru v držáku s průměrem 8 mm je normalizováno. Díky rozsahu měření 30 mm můžete měřit i náboje se šrouby. Pro měření Ate Power Disků můžete použít speciální koncovku mikrometru. Otocný ciferník umožnuje nastavení nuly. Mikrometr je vybaven druhou rucickou pro nastavení tolerance. Výhody: Umožnuje měření nábojů se šrouby s výměnnými nástavci mikrometru, ploškou a kulickou Dodané množství: - Mikrometr - Koncovka s kulickou

17 Testovací a měřící přístroje 1-13 Magnetický držák mikrometru Objednací číslo: Krátké objednací číslo: Ate magnetický kloubový držák mikrometru umožnuje spolu s mikrometrem proměření házivosti náboje nebo brzdového kotouce. 70 pohyblivých planžet může dobře dosednout i na křivé plochy. Síla magnetu 600 N dostacuje k pevnému uchycení. Tři otocné klouby umožnují optimální nastavení mikromertru k měřené ploše. Mikrometr je vybaven otocným ciferníkem pro nastavení nuly. Výhody: - 70 magnetických planžet se dobře přizpůsobí každému povrchu - Magnetická síla je trvalá 600 N - Všechny tři klouby se utahují jedním šroubem - Jemné nastavení kalibr. šroubem Dodané množství: Je dodáván bez mikrometru Rovinná měrka Objednací číslo: Krátké objednací číslo: Před montáží nového kotouce by měla být proměřena rovinnost náboje kola. K tomu poslouží jednoduché pravítko. Jeho délka 200 mm umožnuje posouzení rovinnosti i u velkých nábojů. Výhody: Rychlé, jednoduché a univerzální použití s metodou průsvitu mezery. Dodané množství: - ATE rovinná měrka - Transportní box proti možnému poškození

18 1-14 Testovací a měřící přístroje Měřící stolice pro měření házivosti brzdových kotouců Objednací číslo: Krátké objednací číslo: Ate měřící stolice umožnuje precizní měření vymontovaných brzdových kotouců, jejich házivost a tlouštku. Lze měřit brzdové kotouce až do průměru max. 360 mm. Přesné měření je umožněno exaktním vycentrováním kotouce, který je uložen na kuželové ploše. Soucástí dodávky jsou měřící hodinky ( rozlišení 0,01 mm ). Tato měřící stolice umožnuje měření všech typů brzdových kotouců vcetně ATE Power Disc. Výhody: - Velmi snadná obsluha - Měření házivosti a tlouštky kotouců pouze na jednom přístroji - Okamžité udání hodnot na mikrometru Dodané množství: - Kompletní měřící stolice s velkým a malým usazovacím kuželem - Mikrometr - Návod k obsluze Technická data: Presnost merení: Rozmery: d x š x v Váha: 1/100 mm 300 x 170 x 230 mm 6,85 kg

19 Odvzdušňovací přístroje 2-1

20 2-2 Odvzdušňovací přístroje 5 l Elektrický odvzdušňovací přístroj brzdových systémů FB 5e Objednací číslo: Krátké objednací číslo: Elektrický odvzdušňovací přístroj ATE FB 5e jednoduchá obsluha, robustní konstrukce, cenově výhodný. Splňuje všechny požadavky a nároky spojené s plněním, proplachováním a odvzdušňováním moderních elektronických brzdových systémů. Možnost volby dvou pracovních tlaků: 1,0 a 2,0 bary. Tyto pracovní tlaky vyhovují požadavkům hlavních výrobců automobilů a omezují možnost nastavení špatného pracovního tlaku. Pracovní tlak se nastavuje pomocí přepínače. Kontrolní manometr tlaku není na přístroji nutný, vzhledem k pevně nastavenému tlaku. Nízkoviskózní brzdové kapaliny kladou vysoké nároky na dnešní moderní plnící přístroje a na jejich bezpečnou funkci při plnění a odsávaní brzdového systému, a na tyto aspekty byl kladen vysoký důraz již při konstrukci ATE FB 5e. Speciální pulzní čerpadlo umožňuje kompletní a precizní propláchnutí a odvzdušnění brzdového systému. ATE FB 5e pracuje přímo z ATE 5-ti litrového kanystru s brzdovou kapalinou, který je pevně fixován k přístroji pomocí zabezpečovací pásky. Odpadá tím časově náročné přelévání brzdových kapalin. Sací hadice je přišroubována přímo na přístroji. Pokud dojde brzdová kapalina v kanystru, čerpadlo se u ATE FB 5e automaticky vypne. Tím je vyloučena možnost zavzdušnění brzdového systému. Na zadní straně přístroje ATE FB 5e je umístěn praktický držák na plnící hadici, pro síťový kabel a pro 3 adaptéry na vyrovnávací nádržky. Velký držák umožňuje pohodlné transportování přístroje. Veškeré povrchové materiály použité na přístroji ATE FB 5e jsou odolné vůči brzdové kapalině. Součástí ATE FB 5e je adaptér na vyrovnávací nádržku č.20, který je nejpoužívanější u vozidel vyrobených v Evropě. Výhody: Cenově výhodný Robustní konstrukce Jednoduchá obsluha Dav pracovní tlaky, omezení možnosti špatného nastavení Vhodný pro nízkoviskózní brzdové kapaliny Pulzní plnění Dodané množství: Kompletní přístroj Návod k obsluze Adaptér č. 20 Zkušební značka: CE Technická data: Nápln brzdové kapaliny: Provozní napetí: Prutok cerpadla: Automatické vypnutí cerpadla: Délka sítového kabelu: Délka plnící hadice: Rozmery : v x d x š: Váha: 5 litru 230 V ~, Hz 12 l/h pri 2 barech protitlaku pri poklesu hladiny kapaliny pod cca 9 mm 4,2 m 3,5 m 530 x 270 x 250 mm 8,5 kg

21 Odvzdušňovací přístroje Litrový odvzdušnovací přístroj na stlacený vzduch FB 5p Objednací číslo: Krátké objednací číslo: Ate odvzdušnovací přístroj Ate FB 5p je konstruován pro 5 litrů brzdové kapaliny, která je vytlacována tlakem vzduchu. Lze jej jednoduše přenášet díky vhodnému držáku. Je vybaven tlakoměrem vnitřního i provozního tlaku. Tento typ je velmi výhodnou alternativou k elektrickým plnickám. Díky rozsáhlému Ate příslušenství je možné servisovat jak spojkové, tak brzdové systémy vcetně ABS, ESP a EDS. Podobně lze i jednoduše vyzkoušet těsnost systémů ci proměřit nízký tlak v okruhu. Na práci s přístrojem Ate FB 5p stací jedna pracovní síla.velkou výhodou tohoto přenosného zařízení je fakt, že je nezávislé na sítích a lze s ním tedy pracovat i vně dílny. Typ Ate FB5p pracuje jako tlaková nádoba, kde je tlakový vzduch od kapaliny oddělen membránou. Tím je zajištěno, že se vzduch nikdy nemůže dostat do brzdového systému. Objem vzduchu plně dostacuje vytlacení 5 ti litrů kapaliny. Tlak lze odecíst na tlakoměru. Výstupní tlak lze regulovat na manometru provozního - plnícího tlaku. Délka plnící hadice je 3,5 m. Samozřejmostí je, že veškeré materiály použité na typu Ate FB 5p jsou odolné všem typům brzdových kapalin. Výhody: - Levnější řešení - Po naplnění je mobilní a nezávislý na dodávce elektřiny Dodané množství: - Kompletní přístroj - Návod k obsluze - Doklad pro tlakovou nádobu - Adaptér č. 20 Technická data: Nápln brzdové kapaliny: 5 litru Provozní tlak: 6,5 bar Pracovní tlak: 2 bar ( nastavitelný 0-3 bar ) Délka pracovní hadice: 3,5 m Celková výška: 510 mm Prumer: 310 mm Váha: 10 kg

22 2-4 Odvzdušňovací přístroje Elektrický odvzdušnovací přístroj brzdových systémů 15 litrový - FB 15 Objednací číslo: Krátké objednací číslo: Nový elektrický odvzdušnovací agregát Ate FB 15 má obsah zásobníku brzdové kapaliny 15 litrů. Je velmi robustní a je vybaven rozsáhlým příslušenstvím spojek a šroubení pro všechny typy brzdových a spojkových systémů ( není soucástí dodávky ), vc. ABS, ESP, EDS. Cerpadlo je dostatecně výkonné i pro použití pro servis převodovek nákladních aut. Přístroj umožnuje i jednoduché a rychlé měření nízkého tlaku a těsnosti brzdových a spojkových soustav. Práci zvládne jedna pracovní síla. Přístroj je vybaven kolecky pro převoz a držákem. Dále jsou na něm držáky pro připojovací kabel a pro plnící hadici. Obsluha přístroje je velmi jednoduchá díky přehledným ovládacím elementům. Ukazatel obsahu informuje průběžně o zbylé zásobě kapaliny. Při doplnování kapaliny se přístroj nemusí znovu odvzdušnovat. Dochází- li zásoba kapaliny, zazní varovný signál a přístroj se automaticky zastaví, tak aby do brzdového systému nevnikl vzduch. Plnící přetlak se nastaví na provozním tlakoměru, na kterém lze tlak také kontrolovat. Délka plnící hadice 3,5 m je dostatecná pro všechny druhy použití. Samozřejmostí je že veškeré použité materiály jsou odolné všem typům brzdových kapalin. Výhody: - Osvědcený, obzvláště robustní dílenský přístroj Dodané množství: - Kompletní přístroj - Návod k obsluze - Adaptér č. 20 Zkušební značka: CE Technická data: Nápln brzdové kapaliny: 15 litru Provozní napetí: 230 V ~, Hz Prutok cerpadla: 1,3 l/m Pracovní tlak: 2 bar ( nastavitelný 0-3 bar ) Automatické vypnutí cepradla: pri poklesu hladiny kapliny pod cca 9 mm Délka sítového kabelu: 4,20m Délka plnící hadice: 3,5 m Rozmery: v x š x d: 745 x 380 x 705 mm Váha: 20,5 kg

23 Odvzdušňovací přístroje 2-5 Elektrický odvzdušnovací přístroj 15 litrový FB 15 pro minerální oleje Objednací číslo: Krátké objednací číslo: Nový elektrický odvzdušnovací agregát Ate FB 15 v provedení pro minerální oleje má obsah zásobníku kapaliny 15 litrů. Je velmi robustní a je vybaven rozsáhlým příslušenstvím spojek a šroubení pro všechny typy brzdových a spojkových systémů, vc. ABS, ESP, EDS. Cerpadlo je dostatecně výkonné i pro použití pro servis převodovek nákladních aut. Přístroj umožnuje jednoduché a rychlé měření nízkého tlaku a těsnosti brzdových a spojkových soustav. Pro použití minerálních olejů je přístroj vybaven doplnkovou Ate sadou. Práci zvládne jedna pracovní síla. Přístroj je vybaven kolecky pro převoz a držákem. Dále jsou na něm držáky pro připojovací kabel a pro plnící hadici. Obsluha přístroje je velmi jednoduchá díky přehledným ovládacím elementům. Ukazatel obsahu informuje průběžně o zbylé zásobě kapaliny. Při doplnování kapaliny se přístroj nemusí znovu odvzdušnovat. Dochází-li zásoba kapaliny, zazní varovný signál a přístroj se automaticky zastaví, tak aby do brzdového systému nevnikl vzduch. Plnící přetlak se nastaví na provozním tlakoměru, na kterém lze tlak také kontrolovat. Délka plnící hadice 3,5 m je dostatecná pro všechny druhy použití. Samozřejmostí je, že veškeré použité materiály jsou odolné všem typům brzdových kapalin na bázi minerálních olejů. Výhody: - Osvědcený, obzvláště robustní dílenský přístroj - Automatické vypnutí cerpadla s varovným tónem při vycerpaní kapaliny Dodané množství: - Kompletní přístroj pro použití na minerální oleje - Návod k obsluze Zkušební značka: CE Provedeni: Pro minerální oleje Technická data: Nápln brzdové kapaliny: 15 litru Provozní napetí: 120V ~, 60 Hz Prutok cerpadla: 1,3 l/m Pracovní tlak: 2 bar ( nastavitelný 0-3 bar ) Automatické vypnutí cepradla: pri poklesu hladiny kapliny pod cca 9 mm Délka sítového kabelu: 4,20m Délka plnící hadice: 3,5 m Rozmery: v x š x d: 745 x 380 x 705 mm Váha: 20,5 kg

24 2-6 Odvzdušňovací přístroje Elektrický odvzdušnovací přístroj brzdových systému FB 30 EDR Objednací číslo: Krátké objednací číslo: ATE FB 30 EDR je odvzdušnovací přístroj, který je konstruován pro použití 5-ti, 12-ti, 20-ti nebo 30-ti litrových kanystrů s brzdovou kapalinou. Kanystry jsou přímo umístěny do přístroje. S pomocí velmi rozsáhlého doplnkového příslušenství spojek a šroubení, které lze použít pro všechny typy brzdových a spojkových systému, vc. ABS, EDS, ESP. ATE FB 30 EDR je přístroj také vybaven elektronickým tlakovým regulátorem ( EDR ) s přednastavitelnou volbou tlaku od 0,4 baru, 1,0 baru a 2,2 baru ( aplikovatelný pro nejběžnější používání ). Zvolený tlak je pomocí elektronického tlakového regulátoru během pracovního procesu zcela konstantní a lze jej kontrolovat na tlakovém manometru. Ukazatel obsahu brzdové kapaliny informuje průběžně o zbylé zásobě kapaliny. Dochází-li zásoba brzdové kapaliny, zazní varovný signál a přístroj se automaticky zastaví tak, aby nevnikl vzduch do brzdového systému. ATE FB 30 EDR je velmi vhodný pro práci s brzdovou kapalinou s nízkou viskozitou ( speciálně u ESP systémů ). Veškeré obslužné a kontrolní ukazatele jsou přehledně a ergonomicky umístěny na přední straně přístroje. Přístroj je vybaven kolecky pro převoz a držáky pro odvzdušnovací hadici a kabelem napájení. Na horní straně ATE FB 30 EDR je praktická odkládací plocha. Samozřejmostí je, že veškeré použité materiály jsou odolné všem typům brzdových kapalin na hydroskopické bázi. Díky použití moderních technologií je ATE FB 30 EDR schopen pracovat i v budoucnu s nejmodernější technikou. Výhody: - Umožnuje použít různé kanystry s brzdovou kapalinou bez nutnosti přelévání kapaliny. - Variabilní použití pro různé velikosti kanystrů 5-30 litru. - Absolutni konstatní pracovní tlak díky tlakovému regulátoru EDR. - Automatické vypnutí přístroje s varovným tónem při vycerpání kapaliny. - Vhodný při práci s brzdovou kapalinou s nízkou viskozitou. Dodané množství: - Kompletní přístroj - Návod k obsluze - Adaptér č. 20 Zkušební značka: CE Technická data: Nápln brzdové kapaliny: Provozní napetí: Prutok cerpadla: Elektronický regulátor tlaku ( EDR ), stupne tlaku: Automatické vypnutí cerpadla: Délka sítového kabelu: Délka plnící hadice: Rozmery : v x d x š Váha: 5-30 litru 230 V ~,50-60 Hz 1,1 l/min 0,4 baru, 1,0 bar a 2,2 baru pri poklesu hladiny kapaliny pod cca 9 mm 4,2 m 3,5 m Délka plnící hadice 15,9 kg

25 Odvzdušňovací přístroje l Elektrický přístroj pro odvzdušnování brzd FB 30 S a integrovaným odvzdušnovacím Objednací číslo: Krátké objednací číslo: Výměna brzdové kapaliny a plnění nebo odvzdušnování brzd soucasných vozidel s jejich elektronickými systémy, ale i brzdové kapaliny s nízkou viskozitou vyžadují moderní servisní přístroje. Profesionální výměna brzdové kapaliny zahrnuje také vycištění vyrovnávací nádržky. Při něm by se měla odsát stará a znecištěná brzdová kapalina z vyrovnávací nádržky. Díky moderní technologii elektronického řízení tlaku s předem nastaveným požadovaným tlakem a s novým integrovaným cerpadlem pro odsávání použité brzdové kapaliny se z nového ATE FB 30 S stává měřítko pro budoucí přístroje pro plnění a odvzdušnování brzd. Pouhým jediným centrálním otocným přepínacem lze u nového ATE FB 30 S vybrat mezi odsáváním brzdové kapaliny, plněním a odvzdušnováním brzdového zařízení při předem daném tlaku. Správnou funkci vybraného režimu indikují příslušné kontrolky. Pro odsátí použité brzdové kapaliny se používá integrované samostatné velmi robustní cerpadlo. Díky 3 m spirálovité hadici s dlouhou odsávací koncovkou lze vyprázdnit i těžko dostupné prostory ve vyrovnávací nádržce. Do odsávací hadice je integrován filtr, který chrání odsávací cerpadlo před hrubými necistotami. Odsávaná brzdová kapalina se shromažduje v průhledné odsávací nádoby o objemu 1 litr. Ta je k ATE FB 30 S připojena rychlospojkou. Po jednoduchém odpojení lze odsávací nádobu pomocí další rychlospojky ve dně vyprázdnit do likvidacního systému ATE. Díky šroubovacímu vícku/uzávěru lze však nádobu vyprázdnit i konvencním způsobem. K plnění, vyplachování a odvzdušnování brzdových zařízení jsou k dispozici ctyři nastavitelné tlakové stupně: bez tlaku /0,4 /1,0 /2,2 bar. Tyto tlaky se nastavují pomocí centrálního otocného přepínace. Elektronická regulace tlaku drží nastavený pracovní tlak konstantní, což lze kontrolovat tlakoměrem. Otocný přepínac, kontrolní tlakoměr a kontrolky jsou uspořádány na ergonomicky šikmo umístěném ovládacím panelu. Soucasné brzdové kapaliny s nízkou viskozitou kladou vysoké nároky na bezpecnou funkci přístroje pro plnění a odvzdušnování brzdových systémů, cemuž byla při vývoji ATE FB 30 S věnována zvláště velká pozornost. Nový ATE FB 30 S Vám umožní bez problému plnit, proplachovat a odvzdušnovat všechny moderní elektronicky řízené, ale i obvyklé brzdové a spojkové systémy. Přístroj pro plnění a odvzdušnování brzdových systémů ATE FB 30 S pracuje přímo s nádobami /kanystry na brzdovou kapalinu o objemu 5, 20 a 30 litrů, které se k přístroji bezpecně připevní bezpecnostním úchytem. Odpadá tímto casově nárocné přelévání brzdové kapaliny. Do přístroje je možné umístit mimo ATE kanystrů na brzdovou kapalinu i běžně na trhu dostupné a prodávané brzdové kapaliny. Pro bezpecné usazení sací trysky s pryžovým těsnicím kónusem v nádobě slouží zvláštní držák. Pokud by byla nasazená nádoba na brzdovou kapalinu prázdná, ATE FB 30 S se automaticky vypne. Tím je zajištěno, že se do brzdového zařízení nemůže dostat vzduch. Na nutnost výměny nádoby upozorní výrazný zvukový signál a rozsvícení třetí bezpecnostní kontrolky. Na bocích ATE FB 30 S jsou umístěny praktické držáky pro plnicí hadici a sítovou šnůru, a dále odkládací policka. S ATE FB 30 S lze pohodlně a bezpecně pojíždět díky velkým koleckům, ergonomické rukojeti a výhodně umístěnému těžišti.

26 2-8 Odvzdušňovací přístroje 30 l Elektrický přístroj pro odvzdušnování brzd FB 30 S a integrovaným odvzdušnovacím Objednací číslo: Krátké objednací číslo: Výhody: - rychlá a efektivní práce - vhodné pro všechny brzdové a spojkové systémy na trhu - odsávání použité brzdové kapaliny - konstantní pracovní tlak díky elektronické regulaci tlaku EDR - zvláště vhodné pro brzdové kapaliny s nízkou viskozitou - poímo použitelné pro ruzné nádoby s brzdovou kapalinou bez poelévání eidolévání - automatické vypínání se zvukovou signalizací poi vyprázdniní nádoby - toi kontrolky pro jednotlivé provozní stavy Dodané množství: - Kompletní přístroj - Návod k obsluze - Adaptér č. 20 Zkušební značka: CE Technická data: Nápln brzdové kapaliny: Provozní napetí: Prutok cerpadla: Dopravované množství sacího cerpadla: Elektronický regulátor tlaku ( EDR ), stupne tlaku: Automatické vypnutí cerpadla: Délka sítového kabelu: Délka plnící hadice: Rozmery : v x d x š Váha: 5-30 litru 230 V ~, Hz min. 50 l/h pri 2 barech protitlaku cca. 1,0 l/min 0, 0,4 baru, 1,0 bar a 2,2 baru pri poklesu hladiny kapaliny pod cca 9 mm 4,2 m 3,5 m 915 x 475 x 380 mm 16.8 kg

27 Odvzdušňovací přístroje 2-9 Sada zátek nádobky brzdové kapaliny standardní Objednací číslo: Krátké objednací číslo: kusy nejdůležitějších standardních redukcí na vyrovnávací nádržku, 1 přídavná hadice pro odvzdušnění systému v opacném pořadí a 1 plnící pistole vše jako sada v plastovém kufru. Dodané množství: - Plastový kufřík - Typy zátek: Nr. 55A = / Nr. 50S = / Přídavná hadice: Nr. 67 = / Plnící pistole: / Sada zátek nadobky brzdové kapaliny pro asijské vozy Objednací číslo: Krátké objednací číslo: ks nejdůležitějších nástavců (zátek) nádobky brzdové kapaliny pro asijské vozy a 1 přídavná hadice pro odvzdušnění systému v opacném pořadí, vše jako sada v plastovém kufru. Dodané množství: Plastový kufřík Typy zátek: Nr. 37 = / Nr. 41 = / Nr. 43 = / Nr. 49 = / Nr. 55A = / Nr. 77 = / Přídavná hadice: Nr. 67 = /740012

28 2-10 Odvzdušňovací přístroje Set k minerálním olejům Objednací číslo: Krátké objednací číslo: Tento speciální set je urcen pro odvzdušnění a plnění systémů s minerálními oleji ve spojení s elektrickým odvzdušnovacím přístrojem FB 15. Odvzdušnovací zátka je opatřena pilovitým závitem o průměru 45 mm. Plnící pistole usnadnuje práci při doplnění brzdové kapaliny do vyrovnávací nádržky. V setu jsou přiloženy náhradní těsnění pro odvzdušnovací zátku a přídavnou hadici. Dodané množství: - Zátka 45 mm - Plnící pistole - Přídavná hadice - Náhradní těsnění pro zátku - Náhradní těsnění pro přídavnou hadici Náhradní hadice Objednací číslo: Krátké objednací číslo: U spojených brzdových a spojkových systémů je nutné obrátit pracovní postup odvzdušnování a plnění novou brzdovou kapalinou. Náhradní hadice zajištuje pohodlné připojení na brzdový nebo spojkový systém. Plnící pistole Objednací číslo: Krátké objednací číslo: Plnící pistole připojením na odvzdušnovací přístroj umožnuje pohodlné a přesné plnění vyrovnácích nádob. Páckové ovládání plnící pistole umožnuje měnit dávkování a množství brzdové kapaliny i do špatně přístupných vyrovnávacích nádobek. Výhody: - Pohodlné páckové ovládání - Přesné dávkování - Pomocí připojení pistole přímo na plnící přístroj je zabráněno možnému přelití brzdové kapaliny

29 Odvzdušňovací přístroje 2-11 Odpouštěcí nádoba Objednací číslo: Krátké objednací číslo: Ate odpouštěcí nádoba se silikonovou hadicí se upevnuje na odvzdušnovací ventil a slouží k odpuštění a odvzdušnění brzdového systému. Nádoba je průhledná což umožnuje optickou kontrolu naplnění nádoby. Silikonová koncová hadice je flexibilní a umožnuje zachytávání brzdové kapaliny u různých průměrů odvzdušnovacích ventilků. Optickou kontrolou je možné zjistit, zda-li již vytéká ze systému cistá brzdová kapalina bez necistot a bublin. Obsahová stupnice na nádobce umožnuje urcit přesné množství odsáté brzdové kapaliny Technická data: Obsah: 2,2 litru Odvzdušnovací hadice Objednací číslo: Krátké objednací číslo: Ate odvzdšnovací hadice je náhradní díl k Odpouštěcí nádobě a k zásobníku Odvzdušnovací hadice může být vlivem svého opotřebování při opravách netěsná nebo prasklá. Náhradní odvzdušnovcí hadice se jednoduše vymění za původní hadici. Technická data: Délka : 700 mm

30 2-12 Odvzdušňovací přístroje Odsávací balonek Objednací číslo: Krátké objednací číslo: Ate odsávací balonek slouží k odsátí staré kapaliny z vyrovnávácí nádobky vozidla. Nezbytné při výměně nebo odvzdušnovaní brzdové kapaliny, tak aby se necistoty nedostaly do celého brzdového systému. Vhodné použití také při zatlacování pístku brzdice během oprav ma brzdovém systému, kdy za urcitých podmínek musí být brzdová kapaliny odsáta, aby nedošlo k přetecení brzdové kapaliny z vyrovnávací nádržky. Odsávací láhev Objednací číslo: Krátké objednací číslo: Ate odsávací lahev slouží k odsátí staré kapaliny z vyrovnávací nádržky vozidla. Ideální pracovní pomůcka pro odsávání brzdové kapaliny, obvzlášt u velkých vyrovnávacích nádobek s brzdovou kapalinou. Nezbytné při výměně nebo odvzdušnovaní brzdové kapaliny, tak aby se necistoty nedostaly do celého brzdového systému. Vhodné použití také při zatlacování pístku brzdice během oprav ma brzdovém systému, kdy za urcitých podmínek musí být brzdová kapaliny odsáta, aby nedošlo k přetecení brzdové kapaliny z vyrovnávací nádržky. Technická data: Obsah: 0,5 litru

31 Odvzdušňovací přístroje 2-13 Sada klíců pro odvzdušnovací šrouby Objednací číslo: Krátké objednací číslo: Kombinované Ate klíce na odvzdušnovací ventilky umožnují povolení všech ventilků i v zůžených prostorách. Šestibokové provedení ockového klíce umožnuje pohodlné a bezpecné nasazení na odvzdušnovací ventilky. Výhody: Ocko je v šestibokém provedení. Dodané množství: - 6 klíců v sadě o velikosti 7, 8, 9, 11, 12, 14 mm - ochranné pouzdro

32 2-14 Odvzdušňovací přístroje Speciální sada odvzdušnovacích klíců Objednací číslo: Krátké objednací číslo: ATE speciální sada zalomených ockových odvzdušnovacích klíců. Díky své délce a speciálnímu zalomení umožnují tyto klíce pohodlné otevření a uzavření odvzdušnovacích ventilků bez nutnosti demontáže kola. ATE speciální klíce v šestihraném provedení zarucují bezpecné nasazení na odvzdušnovací ventilky, aniž by došlo k jejich poškození. Výhody: - díky své délce a zalomení umožnují použití bez nutnosti demontáže kola - šestihranné provedení zarucuje bezpecné nasazení na odvzdušnovací ventilky, aniž by došlo k jejich poškození - Dodané množství : Dodané množství: - 5 klíců o rozměru 7, 8, 9, 10 a 11 mm Vylévací hrdlo - trychtýř Objednací číslo: Krátké objednací číslo: Vylévací hrdlo slouží k přelévání brzdové kapaliny do plnících přístrojů. Při přelévání nebo dolévání brzdové kapaliny není zapotřebí používat dalších pomůcek ( trychtýř ). Výhody: Bez potřeby jiných trychtýřů

33 Odvzdušňovací přístroje 2-15 Vypouštěcí kohout sudu Objednací číslo: Krátké objednací číslo: Ate kohout a 700 mm dlouhá hadice na vypouštění sudů slouží pro přepouštění brzdové kapaliny z 30-ti a 60-ti litrových sudů do plnících přístrojů. Tato vypouštěcí hadice s kohoutkem umožnuje pohodlné a bezpecné přelévání brzdové kapaliny.

34

35 Přípravky pro likvidaci použité brzdové kapaliny 3-1

36 3-2 Přípravky pro likvidaci použité brzdové kapaliny Zařízení pro likvidaci brzdové kapaliny Systém 220 Objednací číslo: Krátké objednací číslo: Stará brzdová kapalina je poměrně hodnotnou látkou, ale pouze je-li skladována odděleně od jiných kapalin. Pro její sběr je tedy zapotřebí uzavřený systém. Toto je vlastnost systému Ate 220. Cistou brzdovou kapalinu je poměrně jednoduché likvidovat. Systém Ate 220 se sestává ze 2,2 litrové sběrné nádoby a 220 litrového barelu s rychlospojkou. Sběrná nádoba má odolnou silikonovou hadici pro nasazení na odvzdušnovací ventil a vespodu rychlospojku pro usazení na sběrné potrubí pro vyprázdnění. Obsah sběrné nádoby 2,2 litry, umožnuje odvzdušnění i více vozidel. Po naplnění barelu je nutné tento barel odevzdat příslušné firmě pro likvidaci použitých brzdových kapalin. Výhody: - Použitá brzdová kapalina je hodnotnou odpadovou surovinou - Redukuje náklady na likvidaci odpadů - Nepoškozuje životní prostředí Dodané množství: litrový zásobník - Závěsná nádoba 2,2 litrová

37 Přípravky pro likvidaci použité brzdové kapaliny 3-3 Zařízení pro likvidaci brzdové kapaliny Systém 222 Objednací číslo: Krátké objednací číslo: Stará brzdová kapalina je poměrně hodnotnou látkou, ale pouze je-li skladována odděleně od jiných kapalin. Pro její sběr je tedy zapotřebí uzavřený systém. Toto je vlastnost systému Ate 222. Cistou brzdovou kapalinu je poměrně jednoduché likvidovat. Systém Ate 222 se sestává ze dvou 2,2 litrových sběrných nádob a 220 litrového barelu se dvěma rychlospojkami. Každá sběrná nádoba má odolnou silikonovou hadici pro nasazení na odvzdušnovací ventil a vespodu rychlospojku pro usazení na sběrné potrubí pro vyprázdnění. Obsah sběrné nádoby 2,2 litry, umožnuje odvzdušnění i více vozidel. Po naplnění barelu je nutné tento barel odevzdat příslušné firmě pro likvidaci použitých brzdových kapalin. Výhody: - Použitá brzdová kapalina je hodnotnou odpadovou surovinou - Redukuje náklady na likvidaci odpadů - Nepoškozuje životní prostředí Dodané množství: litrový zásobník - 2 závěsné nádoby po 2,2 litrech - 2-místný vyprazdnovací nástavec

38 3-4 Přípravky pro likvidaci použité brzdové kapaliny Zařízení pro likvidaci brzdové kapaliny Systém 224 Objednací číslo: Krátké objednací číslo: Stará brzdová kapalina je poměrně hodnotnou látkou, ale pouze je-li skladována odděleně od jiných kapalin. Pro její sběr je tedy zapotřebí uzavřený systém. Toto je vlastnost systému Ate 224. Cistou brzdovou kapalinu je poměrně jednoduché likvidovat. Systém Ate 224 se sestává ze ctyř 2,2 litrových sběrných nádob a 220 litrového barelu se dvěma rychlospojkami. Každá sběrná nádoba má odolnou silikonovou hadici pro nasazení na odvzdušnovací ventil a vespodu rychlospojku pro usazení na sběrné potrubí pro vyprázdnění. Obsah sběrné nádoby 2,2 litry, umožnuje odvzdušnění i více vozidel. Po naplnění barelu je nutné tento barel odevzdat příslušné firmě pro likvidaci použitých brzdobvých kapalin. Výhody: - Použitá brzdová kapalina je hodnotnou odpadovou surovinou - Redukuje náklady na likvidaci odpadů - Nepoškozuje životní prostředí Dodané množství: litrový zásobník - 4 závěsné nádoby po 2,2 litrech - 4-místný vyprazdnovací nástavec 2-násobný vypouštěcí nástavec Objednací číslo: Krátké objednací číslo: Náhradní díl k systému likvidace brzdové kapaliny Ate 222 Doplněk pro systém Ate 220 Výhody: 2 sběrné nádoby mohou být soucasně nasazeny a vyprazdnovány.

39 Přípravky pro likvidaci použité brzdové kapaliny násobný vypouštěcí nástavec Objednací číslo: Krátké objednací číslo: Náhradní díl pro systémy likvidace brzdové kapaliny. Doplněk pro systém 220 nebo 222. Výhody: 4 sběrné nádoby pro 220 litrový sud. Sběrná nádoba je pří nasazení samovolně vypouštěna a je možné ji použít pro Ate systém 220 nebo ,2 litrová odpouštěcí nádoba Objednací číslo: Krátké objednací číslo: Náhradní díl pro sběrné systémy brzdové kapaliny. Technická data: Obsah: 2,2 litru

40 3-6 Přípravky pro likvidaci použité brzdové kapaliny Sběrná nádoba 220 litrů Objednací číslo: Krátké objednací číslo: Náhradní sběrná nádoba pro všechny ATE-sběrné systémy brzdové kapaliny Technická data: Obsah: 220 litru

41 Speciální přípravky na brzdy 4-1

42 4-2 Speciální přípravky na brzdy Sada nástrojů pro zatlacení pístku Objednací číslo: Krátké objednací číslo: U brzdiců zadní nápravy s integrovanou rucní brzdou ( tzv. kombinovaný brzdic) se pístek brzdice nesmí zatlacovat jenom pákou, ale při zasouvání se musí zároven otácet, jinak dojde k vážnému poškození brzdice. Proto je nutné použití Ate přípravek pro zasunutí pístku.tento přípravek s 9 různými adaptéry je vhodný pro všechny typy kombinovaných brzdiců. Je možné s ním zatlacovat i pístky běžných brzdiců. Výhody: - Pro pravo a levostranné zpětné nastavení - 9 různých nástavců pro běžné brzdice vc. starších typů ATE a Lucas - 3 volná místa v kufříku pro uložení dalších nástavců Dodané množství: - Kovový kufřík - Pravostranné vřeteno - Levostranné vřeteno - Tlacná desticka - 9 adaptérů Vřeteno pro zatlacení pístku s levým závitem Objednací číslo: Krátké objednací číslo: Náhradní vřeteno pro zatlacení pístku u kombinovaného brzdice s levým závitem. Náhradní díl pro zatlacovací sadu ( /760102).

43 Speciální přípravky na brzdy 4-3 Přípravek na zatlacení pístku Objednací číslo: Krátké objednací číslo: Ate přípravek na zatlacení pístku slouží ke zpětnému zatlacení pístku do brzdice kotoucové brzdy, a to bez poškození pístku ci manžety. Výhody: Vzhledem k paralelnímu vedení, zcela jednoduché zatlacení pístku bez poškození a poškrábání Pozn: žádné vrypy od nevhodného nářadí Klíc pro zatlacení pístku Objednací číslo: Krátké objednací číslo: Ate přípravek pro zašroubování pístků brzdiců s drážkou u typů Altenca a Bendix. Kleště na otocení pístku Objednací číslo: Krátké objednací číslo: Ate kleště pro natácení pístků brzdice slouží k natocení odsazených pístků do správné polohy. Pro nastavení je nutná 20 měrka. Ate kleště mají pevné a bezpecné rukojeti, kalené zuby a jsou nastavitelné dle velikost pístku. Výhody: Nastavitelné na 3 rozsahy velikosti pístků

44 4-4 Speciální přípravky na brzdy 20 - Úhlová měrka Objednací číslo: Krátké objednací číslo: Nastavovací a kontrolní měrka 20 - pro nastavení odsazeného pístku v brzdici. Pro otocení pístku a nastavení měrky je zapotřebí použít ATE kleště na otocení pístku. Technická data: Pro prumer pístku: mm 20 - Úhlová měrka Objednací číslo: Krátké objednací číslo: Nastavovací a kontrolní měrka 20 -pro nastavení odsazeného pístku v brzdici. Technická data: Pro prumer pístku mm 20 - Úhlová měrka Objednací číslo: Krátké objednací číslo: Nastavovací a kontrolní měrka 20 -pro nastavení odsazeného pístku v brzdici. Pro otocení pístku a nastavení měrky je zapotřebí použít ATE kleště na otocení pístku. Technická data: Pro prumer pístku mm

45 Speciální přípravky na brzdy Úhlová měrka Objednací číslo: Krátké objednací číslo: Nastavovací a kontrolní měrka 20 -pro nastavení odsazeného pístku v brzdici. Pro otocení pístku a nastavení měrky je zapotřebí použít ATE kleště na otocení pístku. Technická data: Pro prumer pístku 60 mm Vytahovací přípravek na brzdové desticky Objednací číslo: Krátké objednací číslo: Ate vytahovací přípravek brzdových desticek slouží k vyjmutí zarezlých desticek z brzdice. Jeho použitím předejdete poškození brzdice a zranění při práci. Výhody: Vyrážecí tyc s integrovaným kladivem bez nebezpecí zranění Technická data: Vytahovací cep prumer: 5,0 mm Pilník na třmen kotoucové brzdy Objednací číslo: Krátké objednací číslo: Před montáží brzdových desticek musejí být vodící plochy pro brzdové desticky na třmenui absolutně cisté. Pomocí pilníku na třmen kotoucové brzdy odstraníte rychle a jednoduše veškeré necistoty. Tento jednostranný ATE pilník zamezuje poškození prachové manžety. Speciální hrubé zuby pilníku umožnují jednoduchou a cistou práci. Výhody : Výhody: - speciální konstrukce pilníku zamezující možnost poškození prachovky - rychlé a jednoduché vycištění vodících ploch třmenu

46 4-6 Speciální přípravky na brzdy Speciální drátěný kartác Objednací číslo: Krátké objednací číslo: Ate speciální kartác slouží k odstranění lehkých necistot na vodících plochách brzdových desticek v brzdici. Pozn: Kartác s vyhnutými dráty může poškodit gumová těsnění, je nutné jej vyměnit. Leštící kartáč Objednací číslo: Krátké objednací číslo: Po určitém kilometrovém průběhu vozidla je zapotřebí vyměnit veškeré gumové elementy na ATE brzdičích. V mnoha případech bývají otvory na brzdičích silně zkorodované. Z tohoto důvodu bývají vodící pouzdra poškozená nebo zdeformovaná a přilepena na vodící kolíky. Brzdič tak následně nemá správnou funkci, což může vést k dalším brzdným problémům. Po demontáži starých vodících pouzder a kolíků je nutné tyto otvory na brzdiči následně precizně vyčistit pomocí ATE leštícího kartáče až do metalické modře. Vhodná je pro tento účel AKU vrtačka nastavená na max. 500 otáček /minuta, pouze s otáčením ve směru hodinových ručiček. Po vyčištění otvorů na brzdiči je vhodné nanést tenkou vrstvu ATE Plastilube, což zabraňuje korozi a nové vodící kolíky lze snadněji namontovat. Upozornění: Nikdy nemastěte vnitřky vodících pouzder a vodící kolíky! Tyto kluzné plochy musí zůstat suché! Bezpečnostní pokyny: Maximální otáčky: 500 /minuta Pouze ve směru otáčení hodinových ručiček

47 Speciální přípravky na brzdy 4-7 Sada pro cištění dosedacích ploch nábojů kol 1 Objednací číslo: Krátké objednací číslo: Ate cistící sada umožnuje rychlé, levné a bezpecné ocištění dosedací plochy náboje před montáží kotouců. Dosedací plocha na náboji musí být před montáží kotouce kovově lesklá tak, aby kotouc dosedl přesně na rovinu. Jen tak bude zabezpeceno, že kotouc na náboji nebude házet přes toleranci. Ocištění netrvá normálně déle než 10 s. Cistící kotouc je veden v díře tak, aby nesjel. životnost cistícího kotouce je cca 400 nábojů. Výhody: - Rychlé čištění dosedacích ploch nábojů kola - Rychlá a bezpečná práce Dodané množství: - 1 Držák - 3 Kotouce Technická data: Ø vnejšího kotouèe Ø otvoru 160 mm 60 mm Náhradní kotouce Sada 1 Objednací číslo: Krátké objednací číslo: Nahradní díl Dodané množství: 3 Kotouce Technická data: Ø vnejšího kotouce Ø otvoru 160 mm 60 mm

48 4-8 Speciální přípravky na brzdy Sada pro cištění dosedacích ploch nábojů kol 2 Objednací číslo: Krátké objednací číslo: Ate cistící sada nábojů kol c.2 umožnuje rychlé levné a bezpecné ocištění dosedacích ploch náboje před montáží kotouců. Dosedací plocha na náboji musí být před montáží kotouce kovově lesklá tak, aby kotouc dosedl přesně na rovinu. Jen tak bude zabezpeceno, že kotouc na náboji nebude házet přes toleranci. Dvě velikosti cistících kotouců umožnují i nasazení přes kolíky. Ocištění netrvá normálně déle než 10 s. Cistící kotouc je veden v díře tak, aby nesjel. životnost cistícího kotouce je cca 400 nábojů. Výhody: - Rychlé čištění dosedacích ploch nábojů kola - Rychlá a bezpečná práce Dodané množství: - 2 držáky - 6 malých kotouců - 6 velkých kotouců Technická data: Ø malého vnejšího kotouce: Ø malého otvoru: Ø velkého vnejšího kotouce: Ø velkého otvoru: 40 mm 13 mm 53 mm 13 mm Náhradní kotouce Sada malá 2 Objednací číslo: Krátké objednací číslo: Náhradní díl Dodané množství: 5 malých kotouců Technická data: Ø malého vnejšího kotouce Ø malého otvoru 40 mm 13 mm

49 Speciální přípravky na brzdy 4-9 Náhradní kotouce Sada velká 2 Objednací číslo: Krátké objednací číslo: Náhradní díl Dodané množství: 5 velkých kotouců Technická data: Ø velkého vnejšího kotouce Ø velkého otvoru 53 mm 13 mm Sada pro cištění dosedacích ploch nábojů kol 3 Objednací číslo: Krátké objednací číslo: Ate cistící sada nábojů kol c. 3 pro velké náboje (např.vw Transporter a BMW) umožnuje rychlé, levné a bezpecné ocištění dosedacích ploch náboje před montáží kotouců. Dosedací plocha na náboji musí být před montáží kotouce kovově lesklá tak, aby kotouc dosedl přesně na rovinu. Jen tak bude zabezpeceno, že kotouc na náboji nebude házet přes toleranci. Ocištění netrvá normálně déle než 10 s. Cistící kotouc je veden v díře tak, aby nesjel. životnost cistícího kotouce je cca 400 nábojů. Výhody: - Rychlé čištění dosedacích ploch nábojů kola - Rychlá a bezpečná práce Dodané množství: - 1 Držák - 2 Kotouce Technická data: Ø velkého vnejšího kotouce: Ø velkého otvoru: 200 mm 85 mm
