Představení systémů. A.P.S. Apache Power System. modulární systém elektropohonu
|
|
- Jaroslav Černý
- před 8 lety
- Počet zobrazení:
Transkript
1 Představení systémů A.P.S. Apache Power System modulární systém elektropohonu
2 A.P.S. Apache Power System Komponenty APS ovládací displej řídící jednotka kabeláž baterie odpružená vidlice motor PAS sensor
3 A.P.S. Apache Power System Motory používáme výhradně značkové motory 8FUN napěf 36 V výkon 250 W bezkartáčové, volnoběžné, s převodovkou motory jsou nastavené pro určitou velikost kola
4 A.P.S. Apache Power System VÝHODY ZADNÍCH MOTORŮ kratší vedení kabelů od řídící jednotky = menší ztráty přenášené energie lepší jízdní vlastnoss neprokluzuje snadnější pro přepravu přední kolo lze snadno sundat VÝHODY PŘEDNÍCH MOTORŮ vyváženější hmotnost elektrokola snadnější demontáž v případě defektu
5 A.P.S. Apache Power System PŘEDNÍ MOTOR kompasbilní s běžnými vidlicemi šíře 100 mm průměr osy 12 mm APLIKACE: ENERGY NEXUS ELEKTRONICA NEXUS ELADY NEXUS
6 A.P.S. Apache Power System ZADNÍ MOTOR VOLNOKOLEČKO není kompasbilní s brzdovým kotoučem šíře 155 mm průměr osy 12 mm APLIKACE: EL ECO ENERGY ELEKTRONICA ELEKTRONIC ELADY ELITE ELBRUS ELBA EVEREST
7 A.P.S. Apache Power System ZADNÍ MOTOR KAZETA kompasbilní s brzdovým kotoučem kompasbilní s 7 9 kol. kazetou šíře 135 mm průměr osy 12 mm APLIKACE: HAWK E5, E3 MANITOU E5, E3 ELBURS E3

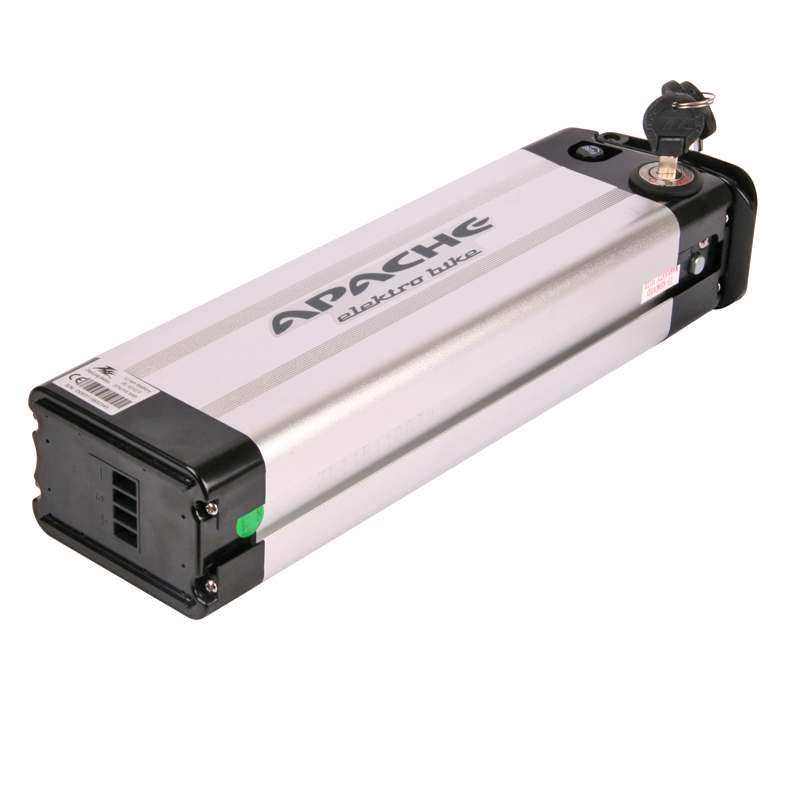

8 A.P.S. Apache Power System BATERIE výstupní napěf 36V kapacita od 6 do 12 Ah Li Ion (lithium iontová) nabíječka 230V / 42V / 2.A doba nabíjen 4 6 hodin dle kapacity
9 A.P.S. Apache Power System PORTA POWER většina baterií (mimo páteřové) jsou od předního čínského výrobce baterií Porta Power, který vyrábí i vlastní články (celly) kvalita článků Porta je srovnatelná (podle některých zkušenosf i vyšší) se značkovými články jako je Samsung nebo Panasonic, které jsou však díky značce výrazně dražší záruční servis v EU
10 A.P.S. Apache Power System PÁTEŘOVÁ NOSIČOVÁ kapacita 6 10 Ah (ELECO 6Ah, ENERGY/ELEKTRONICA 10Ah) uváděná kapacita 9 Ah díky kvalitnějším článkům je srovnatelná s kapacitou 10Ah u páteřových baterií
11 A.P.S. Apache Power System FLAŠKOVÁ RÁMOVÁ uváděná kapacita 9 Ah díky kvalitnějším článkům je srovnatelná s kapacitou 10Ah u páteřových baterií nejnovější typ baterie v naší nabídce kapacita 10 / 12 Ah články Panasonic bohužel USB nabíjecí konektor není zapojen
12 A.P.S. Apache Power System OVLÁDACÍ PANEL LED 3 režimy asistence ukazatel stavu baterie asistent chůze 6 km/h * ovládání osvětlení * Rychlost asistenta chůze je u modelů 2014 nastavena na 4 km/h
13 A.P.S. Apache Power System OVLÁDACÍ PANEL LCD volba 5 režimů asistence s možnosf úplného vypnuf asistence ovládání osvětlení asistent chůze 6 km/h* ukazatel stavu baterie podsvícení displeje s možnosf nastavení jasu funkce cyklopočítače (aktuální, průměrná a maximální rychost, ujetá vzdálenost výlet / celkově, čas jízdy), dálkové ovládání palcem u gripu řidítek * Rychlost asistenta chůze je u modelů 2014 nastavena na 4 km/h
14 A.P.S. Apache Power System ŘÍDÍCÍ JEDNOTKA centrální mozek elektrokola všechny díly jsou do ní napojeny vyhodnocuje signál z PAS senzoru, senzoru otáček motoru a displeje a podle toho posílá do motoru určitou energii pro rok 2014 je použito 5 různých řídících jednotek KOMPATIBILITA ŘÍDÍCÍCH JEDNOTEK 2014 APS 1401 APS 1402 APS 1403 APS 1411 APS F EL ECO ELITE ELBRUS E5 EVEREST MANITOU E3 ENERGY ELBA E5 HAWK E3 ELEKTRONICA ELEKTRONIC ELADY ELBRUS E3 MANITOU E5 HAWK E5
15 A.P.S. Apache Power System PAS SENSOR pro rok 2014 je u všech modelů snímač s diodou detekující funkci snímače kotouč snímače je opatřen šipkami otáčení v případě opačného nasazení elektrokolo nepojede BRZDOVÉ PÁKY jsou opatřeny magnesckým spínačem, který v případě zabrždění vypne motor KABELÁŽ propojuje jednotlivé díly elektrokola
16 A.P.S. Apache Power System ELEKTROSADY A.P.S. A KOMPATIBILITA KOMPONENTŮ Nově budete mít možnost nakonfigurovat elektrosadu dle vlastních, resp. zákazníkových představ. Pro tyto účely bude zřízen jednoduchý internetový konfigurátor.
17 A.P.S. Apache Power System MOTORY S VÝPLETEM PŘEDNÍ 20 / 24 / 26 / 28 ZADNÍ VOLNOKOLEČKO 26 / 28 ZADNÍ KAZETA 26 / 27,5 / 28
18 A.P.S. Apache Power System BATERIE NOSIČOVÁ 9 Ah NOSIČOVÁ 13 Ah (pouze ) FLAŠKOVÁ 9 Ah RÁMOVÁ 10 Ah RÁMOVÁ 12 Ah

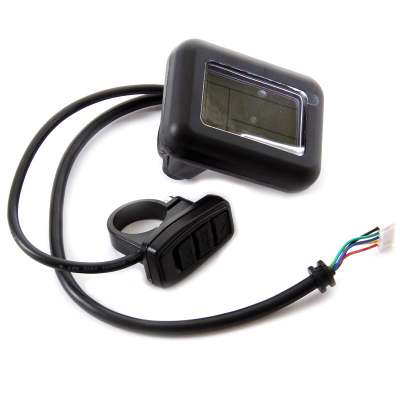

19 A.P.S. Apache Power System DISPLEJ LCD LED
20 A.P.S. Apache Power System Příklady konfigurace Přední motor 20 / nosičová baterie 9 Ah / LED displej Zadní motor 27,5 kazeta / rámová baterie 12 Ah / LCD displej Ceny Základní sada s předním nebo zadním motorem s volnokolečkem, baterií 9Ah (nosičová nebo flašková) a LED displej , Kč Příplatky Motor zadní kazetový + 990, Kč Baterie rámová 10 Ah , Kč Baterie rámová 12 Ah , Kč Baterie nosičová 13 Ah , Kč LCD displej + 990, Kč
21 APACHE ELECTRO BIKES SETKÁNÍ PARTNERŮ SERVIS
22 ZÁRUČNÍ A POZÁRUČNÍ SERVIS ELEKTROKOL APACHE
23 ZÁRUČNÍ A POZÁRUČNÍ SERVIS ELEKTROKOL APACHE PRODEJCE BY MĚL BÝT SCHOPEN PROVÉST ZÁKLADNÍ DIAGNOSTIKU ZÁVADY PŘED ODESLÁNÍM CELÉHO ELEKTROKOLA NA REKLAMACI.
24 ZÁRUČNÍ A POZÁRUČNÍ SERVIS ELEKTROKOL APACHE VÝHODY ŘEŠENÍ REKLAMACE PRODEJCEM ČAS lepší služba zákazníkovi PENÍZE ušetříte za posílání celých elektrokol BEZPEČNOST elektrokolo se neponičí přepravou VZDĚLÁVÁNÍ naučíte se řešit problémy a Fm více porozumět technické stránce elektrokol Apache PENÍZE v případě servisu v pozáručním období je to možnost zvýšení příjmu
25 ZÁRUČNÍ A POZÁRUČNÍ SERVIS ELEKTROKOL APACHE DIAGNOSTIKA ZÁVAD SYSTÉM APS
26 DIAGNOSTIKA ZÁVAD SYSTÉM APS NÁSTROJE POTŘEBNÉ K PROVÁDĚNÍ DIAGNOSTIKY ZÁVAD elektrický mulsmetr náhradní komponenty pro test výměnou ovládací panel LED / LCD PAS senzor řídící jednotka
27 DIAGNOSTIKA ZÁVAD SYSTÉM APS ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ Možné příčiny: vadná baterie prasklá pojistka baterie přerušená kabeláž mezi displejem a baterií vadný displej vadná řídící jednotka
28 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ Postup diagnoskky: 1) kontrola baterie a její pojistky mulsmetrem 2) kontrola kabeláže mezi displejem, řídící jednotkou a baterií 3) kontrola displeje 4) kontrola řídící jednotky
29 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ 1) Zkontrolujte, jestli je baterie dobře zasazená do držáku a je li zamknutá a zapnutá.
30 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ 2) Změřte výstupní napěf z baterie elektrickým mulsmetrem. POZOR! Pro měření musí být baterie vždy zapnutá! mulsmetr musí být nastaven do polohy V200
31 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ PÁTEŘOVÁ oba krajní konektory ze čtyř (1. a 4.) NOSIČOVÁ oba krajní konektory z pěs (1. a 5.)

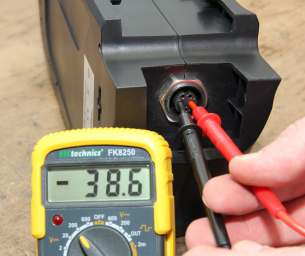

32 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ FLAŠKOVÁ pouze 2 konektory RÁMOVÁ pouze 2 konektory
33 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ ELEKTRA oba krajní konektory ze čtyř (pátý je prázdný) SR SUNTOUR oba krajní konektory ze tří (1. a 3.)
34 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ NA POLARITĚ NEZÁLEŽÍ Měřící přístroj v případě opačné polarity zobrazí před údajem znaménko
35 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ 3) Pokud na výstupu není žádné napěf, zkontrolujte pojistku baterie. MulSmetr přepněte na znak diody. Je li pojistka v pořádku, mulsmetr ukazuje nulu, píská a LED dioda svíf. mulsmetr musí být nastaven na znak diody
36 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ PÁTEŘOVÁ NOSIČOVÁ
37 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ RÁMOVÁ ELEKTRA
38 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ U nosičových baterií 2013 a flaškových baterií (Everest) není pojistka přístupná a baterii je nutné zaslat na posouzení do servisního střediska Apache (SSA). Zapečetěné baterie v záruční době nikdy neotvírejte. Porušením pečetě by skončila záruka.
39 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ Pokud je pojistka přerušená, vyměňte ji za novou a našroubujte ji zpět do baterie. Dotahujte s citem aby nedošlo k poškození krytu pojistky. Opět změřte výstupní napěf. Pokud je v pořádku, vložte baterii do elektrokola a vyzkoušejte funkci elektrokola. Pokud je výstupní napěf stále nízké, nebo žádné, baterie je poškozená a je třeba ji zaslat na posouzení do SSA.
40 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ 4) Pokud je na výstupu baterie napěf, pokračujte kontrolou kabeláže zkontrolujte zapojení konektorů zkontrolujte, zda není kabel mechanicky poškozen (přerušen) doporučujeme všechny konektory rozpojit, prostříknout kontaktolem (sprejem na elektrické kontakty) a zapojit zpět
41 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ 5) Pokud je kabeláž v pořádku, proveďte kontrolu funkčnoss ovládacího panelu výměnou. u modelů 2013 a 2014 se zapojuje ve slučovacím boxu u modelů 2012 se zapojuje v řídící jednotce Odšroubujte šrouby (2) slučovacího boxu. Odpojte konektory.
42 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ 6) Posledním krokem diagnossky tohoto problému je výměna řídící jednotky. Před demontáží řídící jednotky vždy vypněte baterii! POZOR!!! Při výměně řídící jednotky je potřeba dbát na to, aby byla nahrazena stejnou řídící jednotkou (viz kódové označení na samolepce, např ). Pro test je možné použít řídící jednotku APS 1401 místo APS 1403! KOMPATIBILITA ŘÍDÍCÍCH JEDNOTEK 2014 APS 1401 APS 1402 APS 1403 APS 1411 APS F EL ECO ELITE ELBRUS E5 EVEREST MANITOU E3 ENERGY ELBA E5 HAWK E3 ELEKTRONICA ELEKTRONIC ELADY ELBRUS E3 MANITOU E5 HAWK E5
43 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ KOMPATIBILITA ŘÍDÍCÍCH JEDNOTEK 2013 APS 1301 APS 1302 APS EL ECO ELITE EVEREST ENERGY ELEKTRONICA ELEKTRONIC ELADY ELBRUS ELBA Pro provedení diagnossky můžete použít řídící jednotku APS 1301 místo APS 1302.
44 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ PÁTEŘOVÁ rozpojení konektorů kabelů u řídící jednotky Odšroubujte 2 šrouby a sejměte kryt. Rozpojte všechny konektory a řídící jednotku vyjměte.
45 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ baterie motor slučovací box programovací konektor PAS sensor osvětlení
46 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ NOSIČOVÁ rozpojení konektorů kabelů u řídící jednotky Odšroubujte šrouby pro uchycení nosiče a nosič nakoňte dozadu Vyšroubujte šrouby (4) krytu řídící jednotky
47 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ Sejměte kryt s řídící jednoutkou. Jednotku vyjměte z krytu. Rozpojte všechny konektory a řídící jednotku vyjměte.
48 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ FLAŠKOVÁ kabely nelze odpojit a je nutné je vyměnit společně s řídící jednotkou (motor, PAS snímač, slučovací box) Odšroubujte šrouby (5) držáku baterie. Vyjměte hliníkovou lištu. Řídící jednotka je uvolněna.
49 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ RÁMOVÁ kabely nelze odpojit a je nutné je vyměnit společně s řídící jednotkou (motor, PAS snímač, slučovací box) Odšroubujte šrouby (3) držáku baterie. Držák otočte a vyšroubujte šroub s mascí.
50 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ Rozpojte konektor PAS snímače, který je ukrytý v rámu kola. Rozpojte konektror motoru. Nyní můžete protáhnout všechnu kabeláž rámem a vyjmout tak řídící jednotku.
51 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ 7) Pokud ani toto nepomůže, volejte SSA. Domluvíme se na dalším postupu. V případě, že nebude možné závadu zjisst po telefonu, bude nutné elektrokolo odeslat na posouzení do SSA. V případě zaslání celého elektrokola dbejte na to, aby bylo ČISTÉ a ŘÁDNĚ ZABALENÉ, aby nedošlo k jeho poškození přepravou. JE MOŽNÉ, ŽE SERVISOVANÉ ELEKTROKOLO MÁ VÍCE RŮZNÝCH ZÁVAD. TO VŠAK ZJISTÍTE POUZE SOUBĚŽNOU KONTROLOU VŠECH KOMPONENTŮ!
52 DIAGNOSTIKA ZÁVAD SYSTÉM APS ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ SVÍTÍ MOŽNÉ PŘÍČINY: baterie má nízké výstupní napěf rozpojené konektory přerušená kabeláž vadný PAS snímač vadný displej vadná řídící jednotka vadný motor
53 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ NESVÍTÍ Postup diagnoskky: 1) kontrola výstupního napěf bateri 2) kontrola kabeláže a konektorů 3) kontrola PAS senzoru 4) kontrola displeje 5) kontrola řídící jednotky 6) kontrola motoru
54 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ SVÍTÍ 1) Nejdříve vyzkoušejte, jestli se rozjede motor při sssknuf tlačítka asistenta chůze (6 km/h) na ovládacím panelu (pokud je jím elektrokolo vybaveno). Pokud ano, je pravděpodobně vadný PAS snímač nebo může být prasklý (protáčející se) kotouč PAS snímače s magnety. Toto poznáte pohledem nebo když zkusíte, zda se tento kotouč volně neprotáčí na středové ose. Zároveň zkontrolujte, zda má všechny magnety (6 ks). Pokud ano vyměňte kotouč snímače za nový, určený pro daný typ kola. Je li kotouč snímače v pořádku, může být vadný PAS senzor => vyměňte ho za nový. U novějších modelů je snímač s LED diodou, která v případě funkčnoss snímače bliká, když se otáčí klikami. U starších modelů je nutné snímač vyměnit za nový.
55 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ SVÍTÍ Demontáž koutouče snímače 1 převodník Demontujte šrouby krytu řetězu a sejměte kryt. Demontujte kliku s převodníkem.
56 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ SVÍTÍ Tahem sejměte kotouč snímače. Při výměně kotouče dbejte na správný směr šipkami vždy směrem ke šlapacímu středu.
57 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ SVÍTÍ Demontáž koutouče snímače 3 převodník Kotouč snímače je umístěn na levé straně středu. Demontujte nejprve kliku a poté tahem sejměte kotouč snímače. Pozor v případe umístění PAS kotouče na levé straně ukazují šipky pros směru šlapání.
58 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ SVÍTÍ Výměna senzoru Demontujte kryt řetězu a kliku dle předchozích kroků. Pootočte držákem krytu řetězu, tak abyste měli přístup ke šroubkům snímače z druhé strany.
59 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ SVÍTÍ Výměna senzoru Uvolněte šrouby snímače. Po výměně by vzdálenost mezi snímačem a koutočem snímače neměla být více než 3 mm. max 3 mm
60 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ SVÍTÍ 2) Pokud se motor po sssknuf tlačítka asistenta chůze nerozjede pokračujte kontrolou napěf baterie, případně kontrolou konektorů a kabeláže. 3) Pokud je baterie i kabeláž v pořádku, zkuste odpojit elektrické přívody od brzdových pák u modelů 2013 a 2014 ve slučovacím boxu u modelů 2012 v řídící jednotce Pokud po odpojení brzdových pák začne asistence fungovat, vyzkoušejte postupně, která brzdová páka je příčinou problému a tu následně vyměňte. 4) Pokud je i po odpojení brzdových pák systém nefunkční, proveďte kontrolu ovládacího panelu výměnou. 5) Dalším krokem je výměna řídící jednotky.
61 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ SVÍTÍ 6) Posledním krokem diagnossky tohoto problému je kontrola motoru výměnou. Pokud máte, použijte zapletené kolo se stejným motorem z jiného elektrokola. Tím zjisfte nebo vyloučíte vadu motoru. Pokud jste zjissli závadu na motoru, zašlete zapletené kolo s motorem na posouzení do SSA. Rozpojení konektoru motoru. Při opětovném zapojení dbejte na správnou polohu konektorů (šipkami k sobě).
62 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ SVÍTÍ Při montáži zapleteného kola s motorem dbejte na správné natočení středové osy vybráním směrem dolu. Z důvodu odkapávání vody z kabelu.
63 ZÁVADA: ELEKTROKOLO NEJEDE, DISPLEJ SVÍTÍ 7) Pokud ani toto nepomůže, volejte SSA. Domluvíme se na dalším postupu. V případě, že nebude možné závadu zjisst po telefonu, bude nutné elektrokolo odeslat na posouzení do SSA. V případě zaslání celého elektrokola dbejte na to, aby bylo ČISTÉ a ŘÁDNĚ ZABALENÉ, aby nedošlo k jeho poškození přepravou. JE MOŽNÉ, ŽE SERVISOVANÉ ELEKTROKOLO MÁ VÍCE RŮZNÝCH ZÁVAD. TO VŠAK ZJISTÍTE POUZE SOUBĚŽNOU KONTROLOU VŠECH KOMPONENTŮ!
64 DIAGNOSTIKA ZÁVAD SYSTÉM APS ZÁVADA: BATERIE NEJDE NABÍJET
65 ZÁVADA: BATERIE NEJDE NABÍJET 1) Na nabíječce se po zapojení do sítě nerozsvíf indikační dioda. nabíječka je vadná a je nutné ji odeslat do SSA na posouzení 2) Na nabíječce se rozsvíf zelená dioda, ale po připojení baterie se nepřepne do režimu nabíjení (dioda svíf červeně) baterie je buď plně nabitá nebo je prasklá 5A pojistka pro nabíjení (pouze stříbrné páteřové baterie) nebo je vadná nabíječka a je nutné ji odeslat do SSA na posouzení Případně vyzkoušejte nabíječku s jinou baterií nebo baterii s jinou nabíječkou. Tím zjisfte, zda je problém na nabíječce nebo baterii.
66 DIAGNOSTIKA ZÁVAD SYSTÉM APS DIAGNOSTIKA STAVU BATERIE (ZÁTĚŽOVÝ TEST)

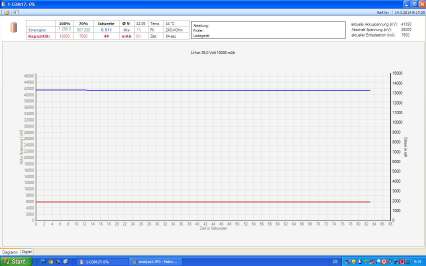

67 DIAGNOSTIKA STAVU BATERIE (ZÁTĚŽOVÝ TEST) DIAGNOSTIKA SE PROVÁDÍ POMOCÍ SPECIÁLNÍHO VYBÍJECÍHO ZAŘÍZENÍ 1) baterii je nejdříve potřeba nabít do plné kapacity 2) následně se připojí do zařízení, které ji přednastavenou zátěží postupně vybíjí až do nulové kapacity a zároveň posílá hlášení do so ware v počítači
68 DIAGNOSTIKA STAVU BATERIE (ZÁTĚŽOVÝ TEST) Postup: 1) zapojit baterii (pozor na polaritu +/ ) 2) zapojit zařízení do sítě 3) zapojit zařízení do PC
69 DIAGNOSTIKA STAVU BATERIE (ZÁTĚŽOVÝ TEST) 3) na konci testu dostaneme report o stavu a kapacitě baterky
70 DIAGNOSTIKA ZÁVAD SYSTÉM APS ZÁVADA: ELEKTROKOLO ELEKTRA / ELEKTRON SE CHOVÁ NESTANDARDNĚ
71 ZÁVADA: ELEKTROKOLO ELEKTRA SE CHOVÁ NESTANDARDNĚ Pokud se elektrokolo Elektra nebo Elektron chová nestandardně (například nepomáhá přípomoc v plné síle, nebo se kolo při minimálním pohybu samo rozjíždí, na displeji se zobrazuje error ), je to pravděpodobně způsobeno Fm, že nebyla delší dobu prováděna kalibrace elektrokola. Kalibrace kol Elektra nebo Elektron se provádí tak, že se kolo sundá ze stojánku a postaví se na kola, kolo se zapne podržením levého tlačítka pod displejem, pak přidržíte cca na 5 vteřin pravé tlačítko pod displejem, až se na displeji zobrazí Cal 1, tlačítko uvolníte a po několika vteřinách se rozsvíf displej a osvětlení kola a to je znamení, že kalibrace byla dokončena. Tím by měly být veškeré nestandardní projevy elektrokola odstraněny. Kalibraci je potřeba provádět alespoň jednou za měsíc. Tím bude docílen bezproblémový provoz elektrokola. Podrobný popis, kdy je třeba provádět kalibraci, je uveden v uživatelském manuálu elektrokola.
