Série SpinArm-Apex. Víceosý přenosný souřadnicový měřicí systém

Transkript

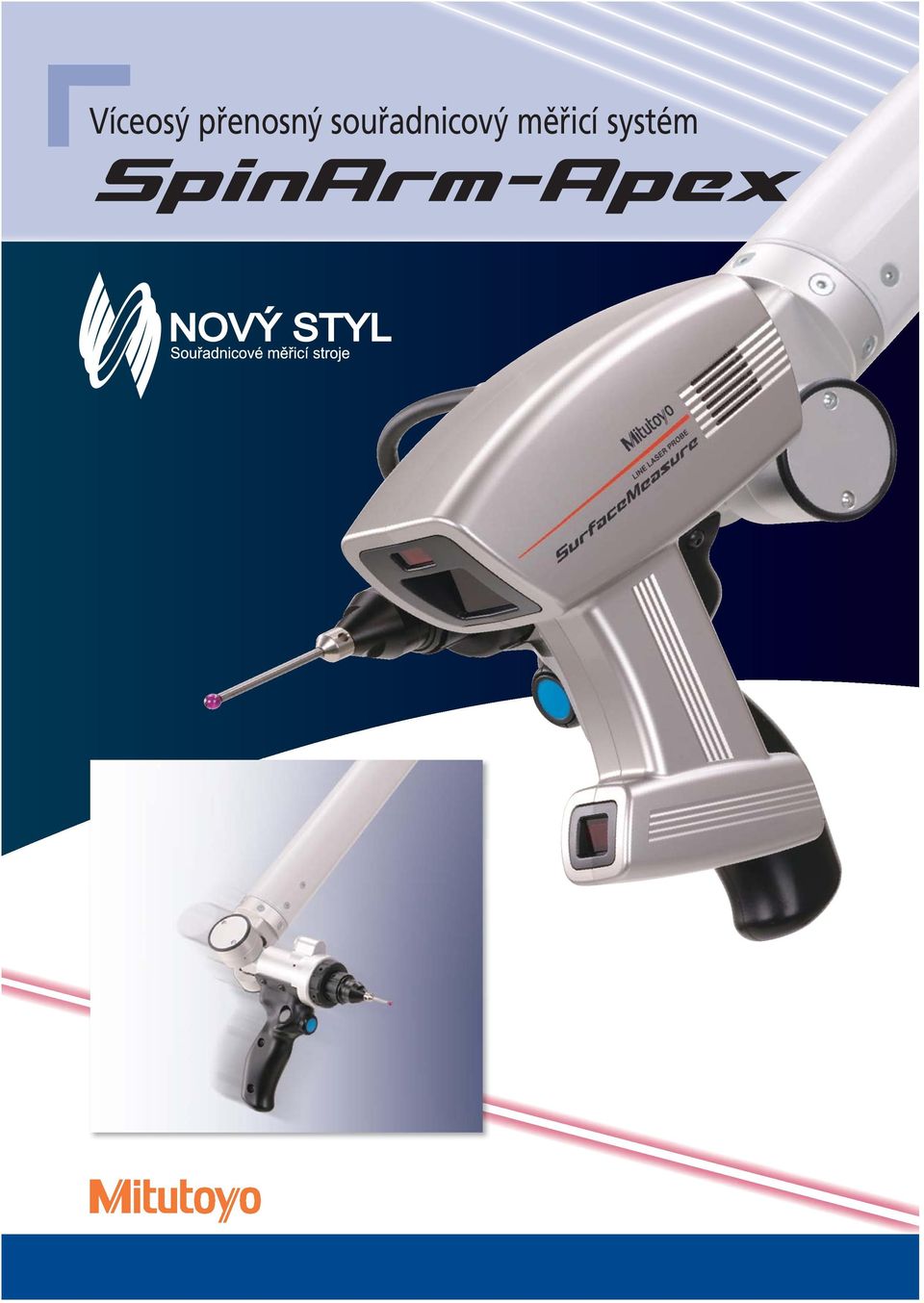

1 Souřadnicové měřicí stroje Víceosý přenosný souřadnicový měřicí systém Série SpinArm-Apex PRC 1380 Víceosé provedení poskytuje velký objem měření v kombinaci s kompaktní přenositelností.

2 Víceosý přenosný souřadnicový měřicí systém

3 Vysoký výkon získaný se sérií SpinArm-Apex je vhodný pro mnoho výrobních procesů. Extrémně kompaktní tělo nabízí vynikající přenosnost. V kombinaci se softwarem vytvořeným pomocí Mitutoyo unikátní technologie, SpinArm-Apex dosahuje vynikající funkčnosti. Víceosý přenosný souřadnicový měřicí systém Vysoká odolnost vůči prostředí Trubky z uhlíkových vláken s optimalizovaným konstrukčním poměrem délky, umožňují široký rozsah provozních teplot. Systém lze používat v jakémkoli prostředí díky funkci teplotní kompenzace. Automatické rozpoznání sondy Tato funkce zabraňuje chybnému měření v důsledku špatného výběru sondy uživatelem. Tento systém automaticky rozpozná typ a parametry každé sondy po jejím připojení. Vyvažovací systém Rychlého provozu je dosaženo pomocí symetrických vyvažovacích pružin. Uchycení pomocí šroubů Konstrukce upevňovací desky umožňuje rychlou instalaci a tím minimalizuje prostoje. Volitelné funkce Mnoho možností, jako jsou bezdrátový (WiFi) přenos měřených dat a baterie hlavní jednotky, jsou určeny pro zlepšení uživatelské přívětivosti. Není určeno pro použití ve Spojených státech amerických nebo pro vývoz do Spojených států amerických. 3

4 Vlastnosti & Specifikace Trubky z uhlíkových vláken Vyvažovací systém Automatické rozpoznání sondy Automatická brzda Funkce teplotní kompenzace Standardní příslušenství Montážní bedna (podrobnosti na str. 7) Upevnění Základní deska a 3 magnetické stojany Není určeno pro použití ve Spojených státech amerických nebo pro vývoz do Spojených států amerických.

5 SpinArm-Apex 366S SpinArm-Apex 367S Specifikace 6 osé modely pro dotekové měření Model č. SpinArm-Apex 186S SpinArm-Apex 246S SpinArm-Apex 306S SpinArm-Apex 366S Rozsah měření (mm)* Opakovatelnost (mm)* 2, * 3 ± 0,040 ± 0,050 ± 0,080 ± 0,100 Přesnost (mm)* 2, * 3 ± 0,055 ± 0,065 ± 0,100 ± 0,135 Hmotnost (kg) 14,5 14,7 15,2 15,6 7 osé modely pro dotekové měření a laserové skenování Model č. SpinArm-Apex 247S SpinArm-Apex 307S SpinArm-Apex 367S Rozsah měření (mm)* Opakovatelnost (mm)* 2, * 3 ± 0,055 ± 0,090 ± 0,110 Přesnost (mm)* 2, * 3 ± 0,080 ± 0,135 ± 0,165 Hmotnost (kg) 15,1 15,6 16,0 *1 Rozsah měření je vyjádřen jako průměrná hodnota při maximálním dosahu pomocí software při použití standardní sondy S ø10 mm. *2 Podle přijímacího postupu Mitutoyo. Výše uvedené hodnoty přesnosti jsou zaručené pokud je namontována sonda MS5-5R11G. *3 Teplotní rozsah pro zaručení přesnosti: 16 C - 24 C (teplotní gradient: 1.5 K za hodinu) Pouzdro pro přenášení vč. koleček Propojovací kabely Vyvažovací systém Není určeno pro použití ve Spojených státech amerických nebo pro vývoz do Spojených států amerických. 5

6 Možnosti Napájení Jako zdroje napájení, si můžete vybrat: AC adaptér Baterie pro vyšší mobilitu a flexibilitu při měření WLAN připojení Pro větší flexibilitu na velké vzdálenosti. "Obrázek je pouze ilustrativní" "Obrázek je pouze ilustrativní" Stojany Kromě magnetického stojanu můžete připojit SpinArm-Apex na samostatné stojany. K dispozici jsou dva modely pro mobilní nebo statické použití. Stojan pro velké zatížení Navrženo pro stacionární použití. Velmi robustní, ideální pro dílnu. Nastavitelná výška mm. Přenosný stojan Přenosný lehký stojan z grafitu. Ideální pro různé polohy. Vybaven bodovou trojnožkou, podložky noh jsou jako volitelné příslušenství.

7 Řešení pro dotykové měření Montážní bedna Standardní příslušenství pro měření a kalibraci: Standardní sonda: Pevná sonda (S ø5 mm) Pevná sonda (S ø10 mm) Pevná sonda (hrot) Kalibrační koule Kalibrační sada Tělo pevné sondy Doplňková těla pevné sondy nabízejí větší flexibilitu při měření. Doteky Mitutoyo Vyberte si ze široké škály doteků Mitutoyo. 7

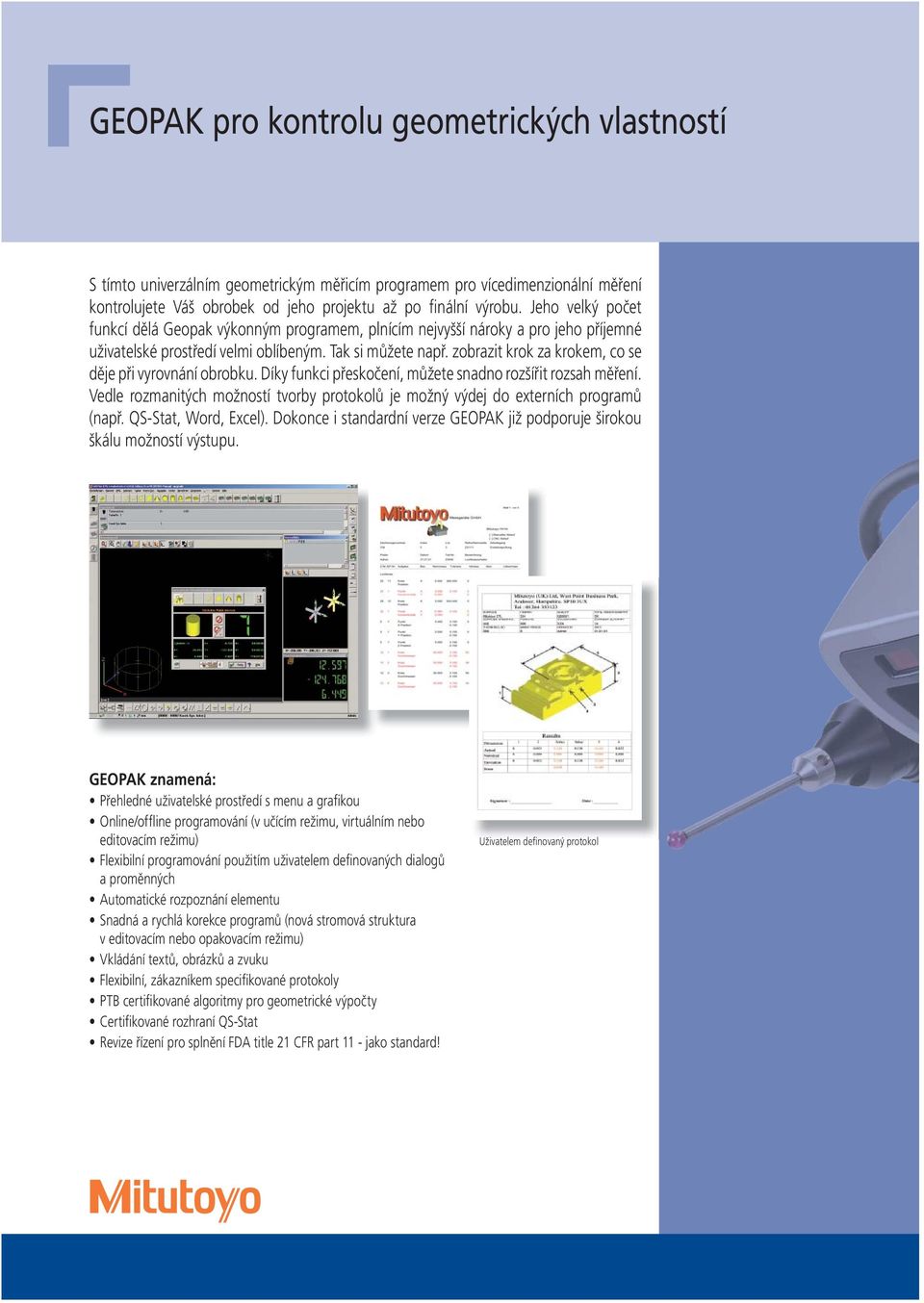

8 GEOPAK pro kontrolu geometrických vlastností S tímto univerzálním geometrickým měřicím programem pro vícedimenzionální měření kontrolujete Váš obrobek od jeho projektu až po finální výrobu. Jeho velký počet funkcí dělá Geopak výkonným programem, plnícím nejvyšší nároky a pro jeho příjemné uživatelské prostředí velmi oblíbeným. Tak si můžete např. zobrazit krok za krokem, co se děje při vyrovnání obrobku. Díky funkci přeskočení, můžete snadno rozšířit rozsah měření. Vedle rozmanitých možností tvorby protokolů je možný výdej do externích programů (např. QS-Stat, Word, Excel). Dokonce i standardní verze GEOPAK již podporuje širokou škálu možností výstupu. GEOPAK znamená: Přehledné uživatelské prostředí s menu a grafikou Online/offline programování (v učícím režimu, virtuálním nebo editovacím režimu) Flexibilní programování použitím uživatelem definovaných dialogů a proměnných Automatické rozpoznání elementu Snadná a rychlá korekce programů (nová stromová struktura v editovacím nebo opakovacím režimu) Vkládání textů, obrázků a zvuku Flexibilní, zákazníkem specifikované protokoly PTB certifikované algoritmy pro geometrické výpočty Certifikované rozhraní QS-Stat Revize řízení pro splnění FDA title 21 CFR part 11 - jako standard! Uživatelem defi novaný protokol

9 CAT1000S pro vyhodnocování 3D volných tvarů CAT1000S ukazuje svoji sílu u přesných porovnání prostorově zakřivených ploch s jejich jmenovitou hodnotou z CAD dat (např. díly karosérií). Jednotlivé měřené body mohou být přiděleny ploše nebo volitelně na ohraničenou plochu. Naměřené výsledky budou zobrazeny jako snadno vysvětlitelná grafika, kde jsou odchylky lehce rozpoznatelné pomocí barevných značení. CAT1000S znamená: Jednoduchá a komfortní obsluha Rychlé porovnání jmenovitých a skutečných dat, mezi požadovanou hodnotou a měřením Otočné a stupňovitě rozšiřitelné 3D zobrazení Zobrazení odchylek barevným odstupňováním Nejlepší sesazení naměřených bodů na CAD modelu Flexibilní, zákazníkem specifikované protokoly Načtení standardních rozhraní ACIS (SAT) / STEP (další přímá rozhraní jako zvláštní příslušenství: CATIA V4 / CATIA V5 / Parasolid / Pro/E / Unigraphics / SolidWorks / Inventor / IGES / VDAFS) Uživatelem defi novaný protokol 9

10 SCANPAK pro vyhodnocování 2D kontury Se SCANPAK je možné kvantitativně zjišťovat odchylky naměřené a jmenovité hodnoty kontury. Přes zpětnou vazbu optimální kontury mohou být optimalizovány finální, po sobě jdoucí procesy výroby obrobku. SCANPAK znamená: Technicky propracovaný systém pro vyhodnocení a zpracování kontur Zdařilou integraci kontur do geometrického měřicího programu Jednoduchou a bezpečnou obsluhu Skenování tvarů se zpětnou vazbou dat do CAD systému (TRANSPAK) a do řídícího systému stroje Grafické znázornění porovnání jmenovité a naměřené hodnoty Podporu funkcí fl exibilních protokolů (ProtocolDesigner) Podporu použití variabilních tolerancí kontur Nejlepší sesazení kontur

11 ProtocolDesigner pro vytváření předloh S ProtocolDesigner standardním nástrojem MCOSOMOS vytváříte snadno nové nebo přizpůsobujete existující předlohy Vašim představám pro moduly GEOPAK, CAT1000S, a MAFIS. Takto bude ze standardního protokolu vytvořena dokonalá flexibilní předloha pro základní, první a následující strany. Pro grafické interpretace Vašich představ je Vám k dispozici široké spektrum proměnných, polí, tabulek a grafik. Podporou Vám je podrobná dokumentace a detailní Online nápověda. S ProtocolDesigner snadno vytvoříte např. hlavičku protokolu s logem Vaší firmy a porovnání jmenovité a naměřené hodnoty v barevných polích nebo si nadefinujete novou úroveň a obohatíte Váš protokol o "info praporky". ProtocolDesigner znamená: Individuální vytváření předloh pro GEOPAK a CAT1000S, SCANPAK a MAFIS Napojení obrazového znázornění z fotografií, CAD modelů nebo z grafi ckých elementů Jednoduchý export do Excelu (bez nutnosti instalace Excel) Export textu ve formátu CSV (tabulkový formát na bázi textu) Export do TIFF a multi-tiff Export do PDF (128 bit kódování) Export do ANSI nebo ASCII Export do HTML/MHTML Export do JPG, BMP a EMF 11

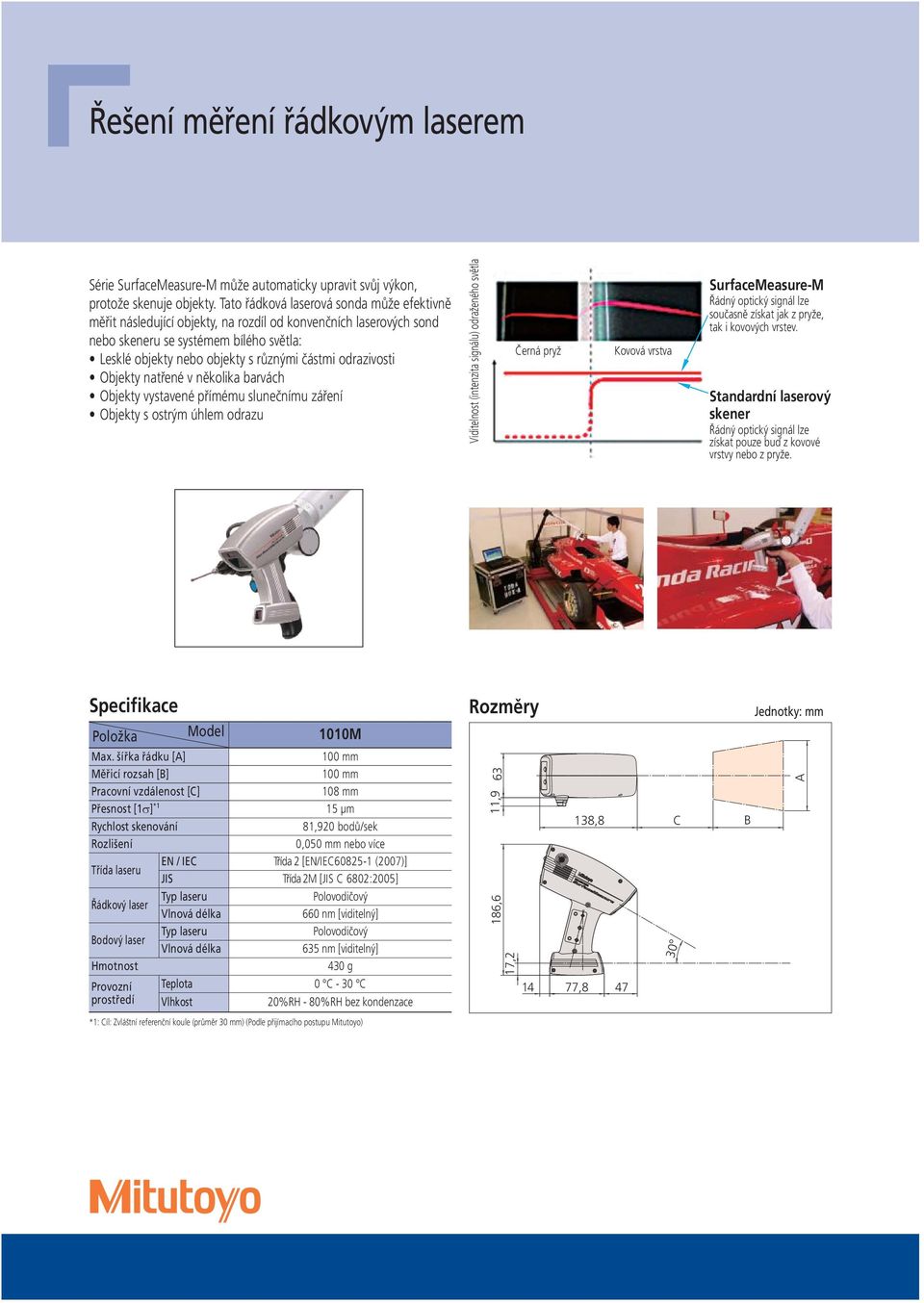

12 Řešení měření řádkovým laserem Série SurfaceMeasure-M může automaticky upravit svůj výkon, protože skenuje objekty. Tato řádková laserová sonda může efektivně měřit následující objekty, na rozdíl od konvenčních laserových sond nebo skeneru se systémem bílého světla: Lesklé objekty nebo objekty s různými částmi odrazivosti Objekty natřené v několika barvách Objekty vystavené přímému slunečnímu záření Objekty s ostrým úhlem odrazu Viditelnost (intenzita signálu) odraženého světla Černá pryž Kovová vrstva SurfaceMeasure-M Řádný optický signál lze současně získat jak z pryže, tak i kovových vrstev. Standardní laserový skener Řádný optický signál lze získat pouze buď z kovové vrstvy nebo z pryže. Specifikace Rozměry Jednotky: mm Položka Model 1010M Max. šířka řádku [A] 100 mm Měřicí rozsah [B] 100 mm 63 A Pracovní vzdálenost [C] Přesnost [1 ] *1 Rychlost skenování 108 mm 15 μm 81,920 bodů/sek 11,9 138,8 C B Rozlišení 0,050 mm nebo více Třída laseru EN / IEC Třída 2 [EN/IEC (2007)] JIS Třída 2M [JIS C 6802:2005] Řádkový laser Bodový laser Hmotnost Typ laseru Vlnová délka Typ laseru Vlnová délka Polovodičový 660 nm [viditelný] Polovodičový 635 nm [viditelný] 430 g 186,6 17,2 30 Provozní prostředí Teplota 0 C - 30 C Vlhkost 20%RH - 80%RH bez kondenzace 14 77,8 47 *1: Cíl: Zvláštní referenční koule (průměr 30 mm) (Podle přijímacího postupu Mitutoyo)

13 MSURF-M MSURF-M byl navržen za účelem získání vysoce přesných dat z SurfaceMeasure-M. Jedná se o software, který se skládá z několika integrovaných modulů. Porovnávací vyhodnocení průřezu Tento modul umožňuje srovnávací vyhodnocení libovolného průřezu tím, že jej získá z naměřených dat. Toleranční pole měření v reálném čase Tento modul umožňuje v reálném čase srovnávací vyhodnocení podle konstrukčních hodnot, pomocí nastavení na částečný souřadnicový systém s kontaktní sondou, po načtení dat konstrukční hodnoty. To umožňuje obsluze rychle získat výsledek kontroly obrobku. Různé rozměrové analýzy Tento modul umožňuje různé funkce, jako je kružnice, plocha nebo bod, který se vytvořil z naměřených dat a různé rozměrové analýzy, jako je šířka, která má být splněna. GAP & FLUSH Tento modul umožňuje analýzu GAP & FLUSH pro řízení plechových mezer. Tato analýza může být provedena bez problémů z údajů naměřených SurfaceMeasure-M. CAD rozhraní IGES (standard) STEP (volitelně) CATIA V4 (volitelně) CATIA V5 (volitelně) VDA (volitelně) UGNX (volitelně) PRO-E (volitelně) 13

14 MeasurLink pro statistické vyhodnocení MeasurLink je pro uživatele Mitutoyo perfektní souhrn správy naměřených dat, jejich analýzy a uložení probíhající rozsáhlé statistické vyhodnocení Vašich měření. Jako analytická součást Mitutoyo doplňujících modulů, je tento program nástrojem, s kterým můžete vydávat a porovnávat Vaše výsledky. MeasurLink je tímto ideální software pro statistickou procesní kontrolu, vzhledem k identifikaci trendů, lze zasáhnout do procesů dříve, než jsou překročeny meze zásahu. Jako u všech měřicích programů se také u MeasurLink jedná o nástroj schopný zpracovávat souběžné úlohy, které mohou probíhat na pozadí. Mimořádný význam je založen na jednoduchosti a srozumitelnosti vedení uživatele. Uspořádání dialogových oken se dá flexibilně měnit dle Vašich potřeb. MeasurLink je možno síťově propojit. Tímto jsou Vaše zdroje nezávislé na umístění měřicího přístroje v celosvětovém měřítku a použitelné na každém autorizovaném počítači. A nakonec: MeasurLink podporuje kromě souřadnicových měřicích strojů také všechna digitální měřidla Mitutoyo až po posuvná měřítka či úchylkoměry. MeasurLink znamená: Optimální konfiguraci danou modulární stavbou programu Zobrazení regulačních karet v reálném čase Kontrolu různých měřicích stanic v síťovém provozu (plán haly, interní/externí síť) Kontrolu naměřených znaků z GEOPAK, QVPAK, QSPAK, QIPAK, FORMPAK, ROUNDPAK, SURFPAK a FORMTRACEPAK Slučování naměřených dat ze všech měřidel Mitutoyo Přehledné tabulky, grafika a vyhodnocení Použitelnost ve správě a kontrole měřidel, jakožto i vyšetřování způsobilosti měřidel doplňkovým modulem Pro bližší informace požádejte o prospekt "MeasurLink" na: info@mitutoyo.cz
