1 Studie záplavového území toku Modlanský potok VD Kateřina Srbice Sobědruhy - Proboštov km listopadu 2005

2 OBSAH: 1) Úvod 2) Přehledná situace 3) Výstupy 4) Geodetické zaměření 5) Staničení 6) Hydrologické údaje 7) Hydrotechnické výpočty 8) Zhodnocení stupně povodňové ochrany 9) Posouzení jednotlivých objektů na toku 10) Doporučení pro zvýšení protipovodňové ochrany 11) Závěr

3 Studie záplavového území toku Modlanský potok VD Kateřina Srbice Sobědruhy Proboštov km Objednatel: Povodí Ohře, státní podnik Ing. Václav Pondělíček, generální ředitel Ing. Jaroslav Šebesta, ekonomický ředitel Ing. Václav Svejkovský, vedoucí odboru VR Ing. Václav Svejkovský ml., vedoucí oddělení hydrotechniky odboru VR Bezručova 4219, Chomutov Zhotovitel: Ing. Jakub Krise Ing. Dana Kriseová Bubenečská 10, Praha 6, tel: , ) Úvod Modlanský potok pramení na jižních svazích Lysé hory v Krušných horách ve výšce 750 m.n.m.. Protéká jako bystřina jižním směrem lesnatým údolím k silnici č.253 (Dubí Krupka) a dále již regulovaným korytem přes obce Proboštov (levostranný přítok Přítkovský a pravostranný Račí potok), Sobědruhy, Srbice, Staré Srbice, nádrží Modlanská a propojovacím korytem až do nádrže Kate řina ve výšce 191 m.n.m.. Zájmový úsek začíná v nádrži Kateřina a končí na silničním mostě nad Proboštovem (km ). Při povodni v roce 2002 (cca Q 5 ) byly částečně zaplaveny zahrádky pod rybníkem v Proboštově a dále v Sobědruzích voda vybřežila z nekapacitní přeložky potoka do níže položené zástavby na pravém břehu. Ve studii je zhodnocen současný stav protipovodňové ochrany příbřežních pozemků (záplavová území při průtocích Q 5, Q 20, Q 100, Q 100-aktivní ), včetně hydraulického posouzení jednotlivých objektů na toku. Součástí studie je také upozornění na kritická místa při průchodu extrémních povodní v budoucnu a doporučení pro zvýšení protipovodňové ochrany. nádrž Kateřina nádrž Modlanská Srbice silnice č.13, E442

4 přeložka potoka lávka, Sobědruhy most železniční lesopark v Proboštově Proboštov, nám. Svobody lávky Proboštov most železniční most silniční, sil. č.253 2) Přehledná situace vodojem PF136_M PF133 sil. č.253 PF129 PF126_M PF126_M bývalý důl Gabriel přítok PF124 PF122 PF122 PF122 PF122 PF122 PF122 PF118 PF113 PF112 PF112 PF112 PF112 PF112 PF112 PF112 PF112 PF112 PF110_M PF110_M PF110_M ČZS 5.kolonie PF105_M úřad 7777 Račí potok Městský úřad Na Lučinách fotbal přítok Proboštov PF93 PF92 PF91_L PF91_L zahrádky nádrž 6666 PF79 PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF77 PF73 PF72 PF67 PF67 PF67 PF67 PF67 PF67 PF67 PF67 PF67 nádrž PF64 PF64 PF64 PF64 PF58_L rest. Slunce 5555 PF52_V PF52_V PF52_V PF52_V PF52_V PF52_V Sobědruhy PF43 PF43 PF43 PF43 PF43 PF43 PF43 PF43 PF43 PF39 PF39 PF36 PF36 přeložka p. Hypernova ČS - kanal. Mountfield nádrž Jelinek sil. č.13, E PF33 PF33 PF21 PF21 PF21 PF21 PF21 PF21 PF21 PF21 PF21 PF19 PF19 PF19 PF19 PF19 PF19 PF19 PF19 PF19 fotbal Srbice Maršovský p. Unčický p Zalužanský p. nádrž Kateřina PF PF3 důl Kateřina PF18 PF18 PF18 PF18 PF18 PF18 PF18 PF18 PF18 PF17 PF15 PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF12 PF10_M 3333 nádrž Modlany PF přeliv spodní výpusti Staré Srbice potrubí Modlany Modlanský potok

5 3) Výstupy Technická zpráva Podélný profil MĚŘ. 1:100/5000 Příčné profily MĚŘ. 1:500 Situace MĚŘ. 1:2500,5000 (záplavová území Q 5, Q 20 a Q 100, Q aktivní, osa toku, staničení, poloha a názvy příčných profilů) Datové a výsledkové soubory na CD-ROM (*.HC, TXT, PDF, XLS, DWG, DXF, SHP, TFW, TAB, TIF, JPEG) 4) Geodetické zaměření Rozsah prací byl vyčerpávajícím způsobem formulován v zadávací dokumentaci na základě podrobného terénního průzkumu, kterou dodal Ing. Krise a dále i barevnými značkami na březích potoka. Kromě bodů příčných profilů, byly zaměřeny i samostatné body pro usnadnění orientace při závěrečném terénním průzkumu. Celkem bylo předáno k zaměření 141 profilů a několik samostatných bodů mimo profily (vpusti, vtoky). Název zakázky : Studie záplavového území Modlanského potoka Číslo zakázky : 02/05/T GEO_Technická zpráva 1. Zadaný úkol: Polohopisné a výškopisné zaměření Modlanského potoka pro výpočet povodňového modelu. 2. Geodetické práce: 2.1. Popis zájmového území: Zájmovým prostorem je Modlanský potok v ř.km , od zaústění do nádrže Kateřina (cca 1 km severně od Modlan) až ke křížení potoka se silnicí číslo 253 (Dubí - Krupka). Zaměřované území je přehledné a až na výjimku části intravilánu v obci Proboštov snadno přístupné Souřadnicový systém: Polohové připojení bylo provedeno oboustranně orientovanými polygonovými pořady na trigonometrické a zhušťovací body číslo 231 (Nad nádrží Kateřina), 21 a 21.4 (Modlany - kostel), číslo 20 (U kolonie), 236 (Nad zahrádkami), číslo 15 (U silnice), 215 (Pod tratí), 206 (Drahůnky), číslo 25 (Hrad Doubravka), (Kněžiště - hotel Komáří vížka), číslo 22.3 (Milešovka) a číslo 127 (Jalovcový vrch). Úhlové a polohové uzávěry všech polygonových pořadů jsou v dopustných odchylkách. Souřadnice byly vypočteny v systému Jednotné trigonometrické sít ě katastrální (S- JTSK).

6 2.3. Výškový systém: Výškové připojení bylo provedeno na nivelovanou výšku trigonometrického bodu číslo 15 (U silnice) a na výšky zhušťovacích bodů číslo 231 (Nad nádrží Kateřina), 236 (Nad zahrádkami), 215 (Pod tratí) a číslo 206 (Drahůnky), jejichž výšky byly určeny metodou GPS (± 2 cm). Výšky byly vypočteny v systému Balt po vyrovnání (Bpv) Pevné body polohového pole (PBPP): V zájmovém úseku bylo stabilizováno a zaměřeno celkem 15 bodů PBPP (číslo , stabilizace provedena nast řelovacím hřebem s podložkou, nebo roxorem, v terénu výrazně označeno svítivě-červenou barvou). Jako další pevné body lze využít shora uvedené zhušťovací body, které se nachází v blízkosti toku. Seznam souřadnic a výšek bodů PBPP: Souřadnicový systém: S-JTSK Výškový systém: Bpv Číslo Y X Výška Stabilizace hřeb hřeb hřeb roxor roxor hřeb roxor roxor roxor roxor hřeb hřeb roxor roxor hřeb

7 2.5. Podrobné měření: Způsob a rozsah zaměření byl podrobně konzultován s objednatelem panem Jakubem Krisem. Mapování bylo provedeno metodou elektronické tachymetrie v místech určených objednatelem. Výsledný soubor byl na žádost objednatele zpracován ve formátu *.txt (seznam souřadnic a výšek bodů včetně čísla a kódu bodu), doplněný kódovací tabulkou. 3. Použité přístroje a pomůcky: Měřické práce byly provedeny totální stanicí Sokkia Powerset 3000 s vnitřní registrací, s trojpodstavcovou soupravou a hranolovými systémy Sokkia. Výpočetní práce byly provedeny v prostředí programu Groma Zhotovitelé: Veškeré terénní i kancelářské práce provedla začátkem května 2005 geodetická kancelář GEMA ve složení ing. Jiří Bukovský, ing. Helena Trojáková, ing. Ondřej Bláha a Vladimír Jaroš. V Praze Ing. Helena Trojáková Tabulka použitých kódů - GEMA 1 dno 2 hrana (myšleno břehová nebo jakákoliv terénní) 3nn trubka, tedy nadzemní (nadvodní) křížení s libovolným potrubím, měřeno vždy shora s uvedeným průměrem "nn" vždy v cm 4 plot (v případě plotu s podezdívkou se jedná o vrch podezdívky) 5 terén 6nn vyústění trubky do potoka - měřeno vždy dno trubky s uvedeným průměrem "nn" vždy v cm. 7 pata pilíře mostu 8 zeď (roh) domu 9 silnice (kraj) 10 spodek (světlost) mostu 11 vršek mostu 12 vrch zdi (opěrné,navigační) 13 cesta, chodník 14 pata zdi 15 hrana jezu, stupně 16 kanalizační šachta 17 vpusť 18 spodek konstrukce 19 práh branky 21 hladina (rybník) 22 dno otevřeného příkopu 23 lampa 24 povodňové aktivity 25 kamenný retardér 31 trigonometrický bod 32 nivelační značka 33 nastřelovací hřeb 34 nestabilizované stanovisko Zaměřené body jsou určeny v souřadnicovém systému JTSK a výškovém systému Baltském po vyrovnání.

8 5) Staničení Osa koryta Modlanského potoka byla vytvořena nad geodetickým zaměřením, ortofotomapami a dále v zarostlých úsecích nad polohopisem mapy ZM ČR 1:10000 (ZABAGED). Na osu koryta bylo vygenerováno staničení po 1000m, 100m, 10m, 1m. Podélný profil - Modlanský potok Dno, hladina Q100 [m.n.m.] Staničení [km] 6) Hydrologické údaje Základní hydrologická data byla určena 21. června 2005 ČHMÚ - Ústí nad Labem, Ing. Jirásková, Kočkovská 18, , Ústí nad Labem hydrologické číslo povodí: ) Modlanský potok nad nádrží Modlany 2) Modlanský potok nad přítoky v Proboštově (Račí potok PB + Přítkovský potok LB) N-leté průtoky v m 3 /s Tok Profil [km 2 ] Q 1 Q 2 Q 5 Q 10 Q 20 Q 50 Q 100 Modlanský nad VD Modlany Modlanský km Třída přesnosti: IV., tzn. Q 100, Q 50 (±60%), Q 10 (±40%) Pozn.: Plocha povodí stanovena ČHMÚ z mapy 1:50 000

9 7) Hydrotechnické výpočty Ze zobrazených, geodeticky zaměřených, bodů byly vybírány body vytvářející jednotlivé příčné profily tak, aby v maximální možné míře postihovaly složitost proudění převedenou do 1D matematického modelu. Tyto profily byly automaticky načteny do hydraulického programu HYDROCHECK 1, verze 4.0 (ustálené nerovnoměrné proudění *.HC1), ve kterém proběhlo další upřesňování tvarů některých profilů podle poznatků z terénního průzkumu. Takto upravené profily byly dále rozděleny na dílčí úseky s rozdílnými hydraulickými charakteristikami (zejména podle tvaru příčného profilu a u mělčích profilů i podle změn drsností). Dílčí úseky se počítají samostatně a celoprofilové hodnoty jsou z nich následně vypočteny jako vážené průměry přes modul průtoku jednotlivých částí příčného profilu. Tento způsob výpočtu odstraňuje chybné deformace konsumpčních křivek a křivek rychlostí způsobené náhlým nárůstem hodnoty omočeného obvodu v úrovni vylití vody do inundace a také chyby při průměrování rozdílných drsnostních charakteristik v jednotlivých profilech. V jednotlivých příčných profilech byly vymezeny aktivní a neaktivní zóny pro jednotlivé posuzované návrhové průtoky, ve kterých se proudění nepočítá. Příčné profily objektů byly s vypočtenými konsumpčními křivkami dolní vody načteny do programu HYDROCHECK 2 (výpočty objektů *.HC2). Vypočtené konsumpční křivky jezů, zahlcených či případně přelévaných mostů, byly zpětně načteny do výpočtové trati nerovnoměrného proudění pro možnost souvislého výpočtu celého posuzovaného úseku. Výpočtová trať je funkční v celém rozsahu N-letých průtoků. Drsnost dna je zadána s ohledem na chod splavenin při povodňových průtocích, v případě potřeby lze drsnost dna v libovolně označených profilech hromadně změnit. Sestavená výpočtová trať je odevzdána v souborech: MODLAN5.HC1 - pro výpočet návrhového průtoku Q 5 pětiletá povodeň V PF98_J (km 2.450) je zadána hodnota přítoku z pravostranného přítoku Račí potok a z levostranného přítoku Přítkovský potok nad bývalou koželužnou 2.4 m 3 /s. Počáteční průtok je 30.0 m 3 /s MODLAN20.HC1 - pro výpočet návrhového průtoku Q 20 dvacetiletá povodeň V PF98_J (km 2.450) je zadána hodnota přítoku z pravostranného přítoku Račí potok a z levostranného přítoku Přítkovský potok nad bývalou koželužnou 6.0 m 3 /s. Počáteční průtok je 12.1 m 3 /s MODLAN100.HC1 - pro výpočet návrhového průtoku Q 100 stoletá povodeň V PF98_J (km 2.450) je zadána hodnota přítoku z pravostranného přítoku Račí potok a z levostranného přítoku Přítkovský potok nad bývalou koželužnou 14.8 m 3 /s. Počáteční průtok je 4.9 m 3 /s Ve výpočtových tratích je zadán rozsah aktivní části proudění v jednotlivých profilech odpovídající návrhovým průtokům v korytě Modlanského potoka a konsumpční křivky objektů. Dále jsou pro přehlednost v tratích zadány průměrné výšky mostovek (jako referenční hladiny) a geodetický původ profilů. Stačí zadat počáteční průtok, následně proběhne výpočet nerovnoměrného proudění v celém posuzovaném

10 úseku. V bystřinných úsecích je třeba klávesou Y potvrdit výpočet druhé vzájemné hloubky a výpočet pokračuje dál proti proudu. Ve výpočtové trati se lze seznámit se všemi zadanými hydraulickými parametry, podrobně prohlížet a tisknout výsledky výpočtů (konsumpční křivky objektů, podélné profily, příčné profily) v rozsahu N-letých průtoků. Velmi užitečné jsou také informace o rozdělení rychlostí a hloubek v každém profilu (svislicové rychlosti), rychlost šíření povrchového znečištění při zadaném průtoku (HYDROCHECK 1, verze 4) atd. Před výpočty je třeba nastavit v programu HYDROCHECK 1 shodné nastavení způsobu výpočtu METODY/ni^(3/2)/zt-k/vlnovitý/1profil. V případě potíží při výpočtech se obraťte na Krise tel Odhad drsností pro N-leté průtoky Pro drsnost dna byly použity tyto hodnoty: n= Pro drsnost svahů: beton n= dlažba na sucho n= tráva n= keře, vrbičky n= Pro inundace: pole n= zahrady podle hustoty n= tráva n= oplocené zahrádky n= , nebo zcela vypuštěné z výpočtu domy vypuštěné z výpočtu silnice, cesty n= Vypočtené úrovně hladin vycházejí z předpokladu ustáleného nerovnoměrného proudění (N-leté průtoky ČHMÚ). Při reálné povodňové situaci (nelze dostatečně přesně odhadnout) může dojít podle intenzity srážek k významným transformacím průtoků vlivem rozlití do inundací nebo naopak ke zvýšení max. průtoků při protržení vodních nádrží, provalení ucpaných mostních objekt ů, propustků, oplocení, střetu kulminačních vln z přítoků... nádrž Kateřina - vtok nádrž Modlany nádrž nad sil. 13 LB nádrž pod železnicí LB nádrž v Proboštově LB přítok - Račí potok PB přítok - Přítkovský p. LB km 7.770, přítok LB

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25 8) Zhodnocení stupně povodňové ochrany Odhad průběhu průtoku Q 5 - pětiletý (směrem po proudu): vodojem PF136_M PF133 sil. č.253 PF129 PF126_M PF126_M PF124 PF122 PF122 PF122 PF122 PF122 PF122 bývalý důl Gabriel přítok PF118 PF113 PF112 PF112 PF112 PF112 PF112 PF112 PF112 PF112 PF112 PF110_M PF110_M PF110_M ČZS 5.kolonie PF105_M úřad 7777 Račí potok Městský úřad Na Lučinách fotbal přítok Proboštov PF93 PF92 PF91_L PF91_L zahrádky nádrž 6666 PF79 PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF77 PF73 PF72 PF67 PF67 PF67 PF67 PF67 PF67 PF67 PF67 PF67 PF64 PF64 PF64 PF64 nádrž PF58_L rest. Slunce 5555 PF52_V PF52_V PF52_V PF52_V PF52_V PF52_V Sobědruhy PF43 PF43 PF43 PF43 PF43 PF43 PF43 PF43 PF43 PF39 PF39 PF36 PF36 sil. č.13, E442 přeložka p. Hypernova ČS - kanal. Mountfield nádrž Jelinek PF33 PF33 PF21 PF21 PF21 PF21 PF21 PF21 PF21 PF21 PF21 PF19 PF19 PF19 PF19 PF19 PF19 PF19 PF19 PF fotbal Srbice Maršovský p. Unčický p Zalužanský p. nádrž Kateřina PF PF3 důl Kateřina PF18 PF18 PF18 PF18 PF18 PF18 PF18 PF18 PF18 PF17 PF15 PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF12 PF10_M 3333 nádrž Modlany PF přeliv spodní výpusti Staré Srbice potrubí Modlany Q 5 - pětiletá povodeň Mezi hrází nádrže u lesoparku a náspem železniční tratě v Proboštově (km ) je zaplavena kolonie zahrádká řů. Pod návsí v Sobědruzích (pod restaurací Slunce) začíná přepadat voda do pravobřežních snížených zahrad. V případě omezení průtočnosti v oblouku pod uzavřeným profilem (km 4.994) dojde k zaplavení pravobřežních zahrad (hloubka až 1.5 m), postupně i zástavby podél příčné ulice. V případě omezení průtočnosti u provizorní lávky v km dojde k přepadu vody do pravobřežních zahrádek pod silnicí č.13, E442.

26 Nad silničním mostem (km 3.124) ve Starých Srbicích dochází postupně (vlivem vzdouvání hladiny v nádrži Modlanská) k zaplavení snížené pravobřežní inundace. zahrádkářská kolonie v Proboštově kritický profil v Sobědruzích pravý břeh pod silnicí č.13, E442 Při průtoku Q 5 dojde k místnímu zaplavení snížených inundací (zahrádkářské kolonie, zahrady, sklepy zástavby).

27 Odhad průběhu průtoku Q 20 - dvacetiletý (směrem po proudu): vodojem PF136_M PF133 sil. č.253 PF129 PF126_M PF126_M PF124 PF122 PF122 PF122 PF122 PF122 PF122 bývalý důl Gabriel přítok PF118 PF113 PF112 PF112 PF112 PF112 PF112 PF112 PF112 PF112 PF112 PF110_M PF110_M PF110_M ČZS 5.kolonie PF107_L úřad 7777 Račí potok Městský úřad Na Lučinách fotbal přítok Proboštov PF93 PF92 PF91_L PF91_L zahrádky nádrž 6666 PF79 PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF77 PF73 PF72 PF67 PF67 PF67 PF67 PF67 PF67 PF67 PF67 PF67 PF64 PF64 PF64 PF64 nádrž PF58_L rest. Slunce 5555 PF52_V PF52_V PF52_V PF52_V PF52_V PF52_V Sobědruhy PF43 PF43 PF43 PF43 PF43 PF43 PF43 PF43 PF43 PF39 PF39 PF36 PF36 sil. č.13, E442 přeložka p. Hypernova ČS - kanal. Mountfield nádrž Jelinek PF33 PF33 PF21 PF21 PF21 PF21 PF21 PF21 PF21 PF21 PF21 PF19 PF19 PF19 PF19 PF19 PF19 PF19 PF19 PF fotbal Srbice Maršovský p. Unčický p Zalužanský p. nádrž Kateřina PF PF3 důl Kateřina PF18 PF18 PF18 PF18 PF18 PF18 PF18 PF18 PF18 PF17 PF15 PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF12 PF10_M 3333 nádrž Modlany PF přeliv spodní výpusti Staré Srbice potrubí Modlany Q 20 dvacetiletá povodeň Nad zahlceným propustkem v km vybřežuje voda na oba břehy. Na levém břehu proudí voda po louce a dále přes původní koryto do propadlin v lese. Na pravém břehu proudí voda přes pozemek chaty a dále spadá do rokle a postupně plní propadliny po důlní činnosti v lese. Nad zahlceným propustkem v km vybřežuje voda na oba břehy. Na levém břehu proudí voda sníženým terénem pod cestou a u uzav řené šachty bývalého dolu Gabriel v km se vrací zpět do koryta. Na pravém břehu se vybřežená voda postupně vrací zpět do koryta. V km voda přepadá do levobřežní rokle a vrací se korytem přítoku zpět do koryta (nad mostem, km 7.768). Na svahu levob řežní rokle dochází k erozi.

28 km 8.458, propustek km 8.104, propustek km , přepad LB V km proudí voda po cestě, u zahrádkářské kolonie se vrací zpět do koryta. V km se voda nárazem do pařezu v levobřežním svahu dostává částečně na pravobřežní zahradu a vozovku pod č.p.389. Nad jezem v km jsou částečně zaplaveny příbřežní pozemky. V km je přes snížený břeh zaplaven levobřežní rybníček a částečně zahrady v chatové osadě. V km jsou částečně zaplaveny zahrady na pravém břehu. Při omezení průtočnosti v korytě v km voda vybřežuje do pravobřežních zahrad a zástavby. Pod náměstím Svobody v Proboštově (pod č.p.2) voda zaplavuje snížený prostor mezi korytem a pravobřežním sportovištěm. V km přepadá voda přes ohrázování boční nádrže v Proboštově, po naplnění nádrže voda vystoupá těsně (0.15 m) pod mostovku mostku u přelivu na hrázi. km 7.500, pařez LB pod náměstím Svobody boční nádrž v Proboštově Mezi hrází nádrže u lesoparku a náspem železniční tratě v Proboštově (km ) voda proudí přes kolonii zahrádkářů (hloubka místně až 1 m). Splavený materiál z kolonie způsobí problémy níže po proudu. Pod železničním mostem v km jsou zaplaveny inundace na obou březích.

29 Račí potok 6.8 Městský úřad 6.7 fotbal 6.6 nádrž zahrádky nádrž Q 20 dvacetiletá povodeň, zahrádkářská kolonie pod boční nádrží v Proboštově 5.6 Pod mostem v km jsou pod vodou odvodňovací příkopy na levém břehu a snížený pravý břeh. U jezu (km 5.519) pod rybniční hrází jsou zaplaveny snížené inundace. V Sobědruzích (km ) je zaplavena zástavba na obou b řezích, po levobřežní cestě od trafostanice u rybníka proudí cca 2 m 2 /s. Kolem restaurace Slunce (pod náměstím) proudí směrem k lávce cca 2.5 m 2 /s. zahrádkářská kolonie pod nádrží pod železničním mostem Sobědruhy, restaurace Slunce Od vstupu do uzavřeného profilu až k silničnímu mostu (km ) přepadá voda z nekapacitní přeložky potoka do snížené pravobřežní inundace. Délka přepadu nadbytečné vody a přeložky záleží na stupni omezení průtočnosti pravobřežního oplocení. Hloubka vody v zahradách je místně až 2.2 m. Přes zástavbu a příčnou cestu v pravobřežní inundaci (km 4.760) přepadá až 7 m 3 /s. Voda pokračuje postupně přes zastavěnou pravobřežní inundaci až do lesoparku nad silnicí č.13, E442.

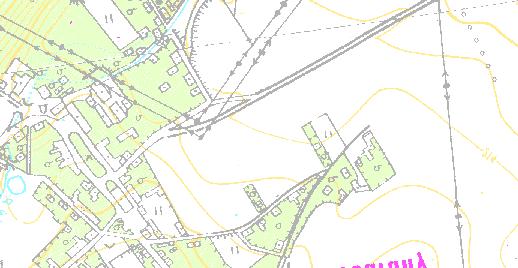

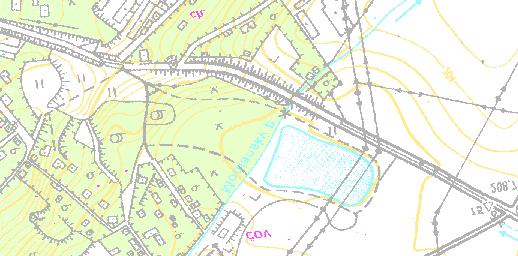

30 Vlivem nekapacitního propustku pod silnicí č.13 v km (zahlcen při 9 m 3 /s) voda zaplavuje levobřežní nádrž. Při déletrvající povodni, případně neotevření spodních výpustí nádrže voda přepadne do areálu autobazaru v levobřežní inundaci. km 5.004, vtok, Sobědruhy přeložka potoka, Sobědruhy propustek, sil. č.13, E Sobědruhy 5.1 rest. Slunce Hypernova přeložka potoka ČS - kanalizace 4.6 Mountfield 4.5 nádrž Jelinek 4.4 sil. č.13, E Q 20 dvacetiletá povodeň, Sobědruhy 4.1 Pod silnicí č.13, E442 (km ) jsou zaplaveny snížené pozemky na obou březích. V km je zaplaveno snížené levobřežní pole. Nad silničním mostem (km 3.124) ve Starých Srbicích dochází postupně (vlivem vzdouvání hladiny v nádrži Modlanská) k zaplavení snížené pravobřežní inundace.

31 Rozsah zaplavení rekreační zástavby na pravém břehu nádrže Modlany (zvýšením hladiny) záleží na objemu a době trvání povodně (max. objem pro transformaci povodně plocha nádrže 550 m 2 * zvýšení hladiny o 1.4 m= m 3 ). Výška hladiny v nádrži Kateřina závisí na souběhu povodňových průtoků v přítocích Modlanský, Zálužanský, Unčický a Maršovský potok. Při průtoku Q 20 dojde v horní části k zaplavení snížených částí lesů, zahrádek a sklepů zástavby v Proboštově. V Sobědruzích dojde k rozsáhlému zaplavení a proudění v zástavbě na obou březích. Rozsah zaplavení části levobřežní obchodní zóny nad silnicí č.13, E442 záleží na době trvání povodně.

32 Odhad průběhu průtoku Q stoletý (směrem po proudu): vodojem PF136_M PF133 sil. č.253 PF129 PF126_M PF126_M PF124 PF122 PF122 PF122 PF122 PF122 PF122 PF118 PF113 bývalý důl Gabriel přítok PF112 PF112 PF112 PF112 PF112 PF112 PF112 PF112 PF112 PF110_M PF110_M PF110_M ČZS 5.kolonie PF107_L úřad 7777 Račí potok Městský úřad Na Lučinách fotbal přítok Proboštov PF93 PF92 PF91_L PF91_L nádrž PF79 PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF88_M PF77 zahrádky 6666 PF73 PF72 PF67 PF67 PF67 PF67 PF67 PF67 PF67 PF67 PF67 PF64 PF64 PF64 PF64 rest. Slunce nádrž PF58_L PF52_V PF52_V PF52_V PF52_V PF52_V PF52_V Sobědruhy Hypernova přeložka p ČS - kanal. Mountfield nádrž PF43 PF43 PF43 PF43 PF43 PF43 PF43 PF43 PF43 PF39 PF39 PF36 PF36 PF33 PF33 sil. č.13, E442 PF21 PF21 PF21 PF21 PF21 PF21 PF21 PF21 PF21 PF19 PF19 PF19 PF19 PF19 PF19 PF19 PF19 PF19 Jelinek 4444 fotbal Srbice Maršovský p. Unčický p Zalužanský p. nádrž Kateřina PF PF3 důl Kateřina PF18 PF18 PF18 PF18 PF18 PF18 PF18 PF18 PF18 PF17 PF15 PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF12 PF10_M 3333 nádrž Modlany PF přeliv spodní výpusti Staré Srbice potrubí Modlany Q 100 stoletá povodeň Nad silničním mostem v km je zatopen příkop na levém břehu. Nad zahlceným propustkem v km vybřežuje voda na oba břehy. Na levém břehu proudí voda po louce a dále přes původní koryto do propadlin v lese (při déletrvající povodni se voda vrací zpět do koryta až v km 7.940). Na pravém břehu proudí voda přes pozemek chaty a dále spadá do rokle a postupně plní propadliny po důlní činnosti v lese (při déletrvající povodni se voda vrací zpět do koryta přes snížený břeh v km 8.300). Nad zahlceným propustkem v km vybřežuje voda na oba břehy. Na levém břehu proudí voda sníženým terénem pod cestou a u uzav řené šachty bývalého dolu Gabriel v km se vrací zpět do koryta. Na pravém břehu se vybřežená voda postupně vrací zpět do koryta. V km voda přepadá do levobřežní rokle a vrací se korytem přítoku zpět do koryta (nad mostem, km 7.768). Na svahu levobřežní rokle dochází k erozi, postupně dojde k destrukci levobřežního opevnění a přesunutí celého povodňového průtoku do levobřežní rokle.

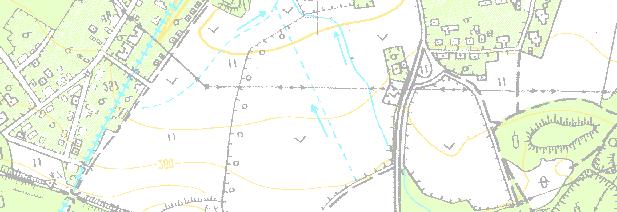

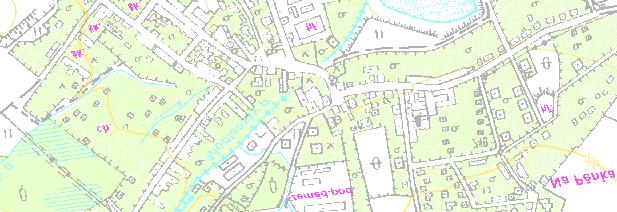

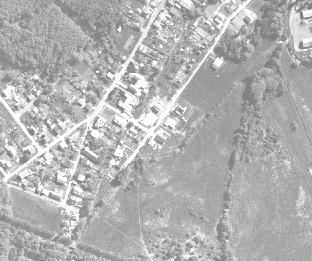

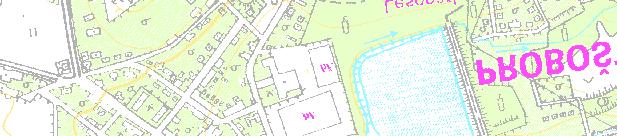

33 V km proudí voda po cestě a částečně zaplavuje levobřežní zahrádkářskou kolonii. Na pravém břehu je zaplavena část lesa a prostor původní nádrže. km 7.890, přepad do rokle km 7.654, proudnice do kolonie km 7.549, vybřežení pod mostem Pod železničním mostem v km proudí voda přes pravobřežní zahrady a příbřežní zástavbu. Na levém břehu voda proudí po cestě a postupně se přes zahradu vrací zpět ke korytu. Zástavba v horní části ulice Na Lučinách je zaplavena, voda se dostává až do odvodňovacího příkopu v levobřežní inundaci za zástavbou a vrací se zpět do koryta korytem Přítkovského potoka nad bývalou koželužnou. bývalá nádrž Na Lučinách úřad 7777 přítok 6.9 Proboštov Račí potok 6.8 Městský úřad 6.7 fotbal 6.6 nádrž zahrádky Q 100 stoletá povodeň, aktivní zóna, Proboštov

34 Pod silničním mostem v km je zaplavena zástavba a zahrady na obou b řezích. Nad zahlceným vstupem do uzavřeného koryta pod náměstím Svobody v Proboštově (max. kapacita 17 m 3 /s) je zaplavena na levém břehu bývalá koželužna č.p.3(11) a dále restaurace Beseda a Kovárna. Voda zaplavuje náměstí, část vody se dostává kolem kaple sv. Antonína do snížených zahrad a po naplnění přepadá voda přes dětské hřiště do boční nádrže. Na pravém břehu přepadá voda přes zástavbu na náměstí Svobody a proudnicemi kolem Městského úřadu zaplavuje č.p.2 a sportoviště pod úřadem. Na Lučinách, Proboštov LB chatová osada LB vtok pod náměstí, Proboštov Po naplnění boční nádrže v Proboštově začíná přepadat přes hráz voda (cca 7m 3 /s). Vzhledem k rozložení průtoku po vodorovné hrázi je omezena možnost místního protržení hráze. Mezi hrází nádrže u lesoparku a náspem železniční tratě v Proboštově (km ) voda proudí přes kolonii zahrádkářů (hloubka místně až 1.3 m). Splavený materiál z kolonie způsobí problémy níže po proudu. Voda proudí i levobřežním inundačním otvorem v náspu železnice. Pod železničním mostem v km voda proudí inundacemi na obou březích. Nad mostem v km je částečně zaplavena zástavba na obou březích. Pod mostem v km voda proudí odvodňovacími příkopy na levém břehu, v km voda přepadá do nádrže a vrací se přepadem přes sníženou hráz u jezu. Při přepadu může dojít k porušení hráze. U jezu (km 5.519) pod rybniční hrází jsou zaplaveny snížené inundace. Pod elektrickým vedením (stožáry) v zaplavené levobřežní inundaci proudí cca 2.5 m 3 /s. náměstí Svobody, Proboštov přepad z boční nádrže, Proboštov proudnice LB nad Sobědruhy

35 V Sobědruzích (km ) proudí voda zástavbou na obou b řezích, po levobřežní cestě od trafostanice u rybníka proudí cca 11 m 2 /s. Hrozí provalení levobřežní zdi nad zahlceným vstupem do uzavřeného profilu u č.p.5 (km ), odstranění spláví technikou komplikuje nová lávka pro p ěší. Kolem restaurace Slunce (pod náměstím) proudí směrem k lávce cca 16 m 2 /s. km přepad přes silnici proudnice LB, Sobědruhy proudnice u restaurace Slunce Od vstupu do uzavřeného profilu až k silničnímu mostu (km ) přepadá voda z nekapacitní přeložky potoka do snížené pravobřežní inundace. Délka přepadu nadbytečné vody a přeložky záleží na stupni omezení průtočnosti pravobřežního oplocení. Hloubka vody v zahradách je místně až 2.6 m. Přes zástavbu a příčnou cestu v pravobřežní inundaci (km 4.760) přepadá až 20 m 3 /s. V km dojde ke zřícení levobřežní podemleté zdi. Voda pokračuje přes zastavěnou pravobřežní inundaci až do lesoparku nad silnicí č.13, E442. V km může být ve dně koryta poškozen vysokotlaký kanalizační řad od čerpací stanice. km 4.760, Sobědruhy km 4.647, Sobědruhy PB nádrž nad sil. 13, E442 LB Vlivem nekapacitního propustku pod silnicí č.13 v km (zahlcen při 9 m 3 /s) voda zaplavuje levobřežní nádrž a do prostoru obchodní zóny přepadá (až 20 m 3 /s), voda proudí přes plochu autobazaru, prodejnu Mountfield a přepadá přes křižovatku na silnici č.13, E442 (vrací se přes zástavbu a pole zpět ke korytu). Odvodňovacím příkopem (přerušovaným propustky DN800) se postupn ě dostává část vody (max 1.5 m3/s) až nad Srbice a pokračuje odvodňovacím příkopem za Novými Srbicemi do nádrže Modlanská.

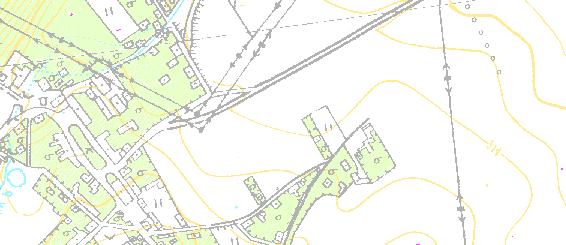

36 Sobědruhy 5.1 rest. Slunce Hypernova přeložka potoka ČS - kanalizace 4.6 Mountfield 4.5 nádrž Jelinek 4.4 sil. č.13, E Q 100 stoletá povodeň, aktivní zóna, Sobědruhy, obchodní zóna LB, sil č.13 Pod silnicí č.13, E442 (km ) jsou zaplaveny snížené pozemky na obou březích (pravý břeh - zahrádky, hala - velkoobchod, garáže). Nad silničním mostem (km 3.124) ve Starých Srbicích dochází postupně (vlivem vzdouvání hladiny v nádrži Modlanská) k zaplavení snížených inundací. příkop nad sil. č.13, E442 LB km hala - velkoobchod PB zástavba na břehu VD Modlany PB Rozsah zaplavení rekreační zástavby na pravém břehu nádrže Modlany (zvýšením hladiny) záleží na objemu a době trvání povodně (max. objem pro transformaci povodně plocha nádrže 550 m 2 * zvýšení hladiny o 2.15 m= 1.2 mil. m 3 ). Výška hladiny v nádrži Kateřina závisí na souběhu povodňových průtoků v přítocích Modlanský, Zálužanský, Unčický a Maršovský potok.

37 ž Maršovský p. Unčický p. Sobědruhy rest. Slunce Hypernova Zalužanský p. nádrž Kateřina 5555 přeložka potoka ČS - kanalizace Mountfield 1111 nádrž Jelinek důl Kateřina sil. č.13, E442 fotbal Srbice přeliv 3333 spodní výpusti nádrž Modlany Staré Srbice potrubí Modlany Q 100 stoletá povodeň, aktivní zóna, dolní úsek Při průtoku Q 100 dojde v horní části nad Proboštovem k proudění přes zalesněné prostory bývalého lomu Gabriel (členitý terén), místně dojde erozním jevům a k destrukci opevnění koryta. V Proboštově dojde k proudění přes zástavbu (zejména nad náměstím Svobody). Pod hrází boční nádrže v Proboštově dojde ke zničení zahrádkářské kolonie. V Sobědruzích dojde ke škodám v zástavbě na obou březích. Nad silnicí č.13, E442 voda proudí přes obchodní zónu a silnici č.13 (vlivem nekapacitního propustku pod silnicí). Na levob řežním poli pod silnicí dochází k erozním jevům. Na pravém břehu nádrže Modlany je zaplavena zvýšenou hladinou příbřežní zástavba. V případě zachycení plovoucích předmětů (stromů, stavebního materiálu...), při vzpříčení konstrukcí stržených lávek v korytě může dojít ke zvýšení hladiny nad vypočtené hodnoty.

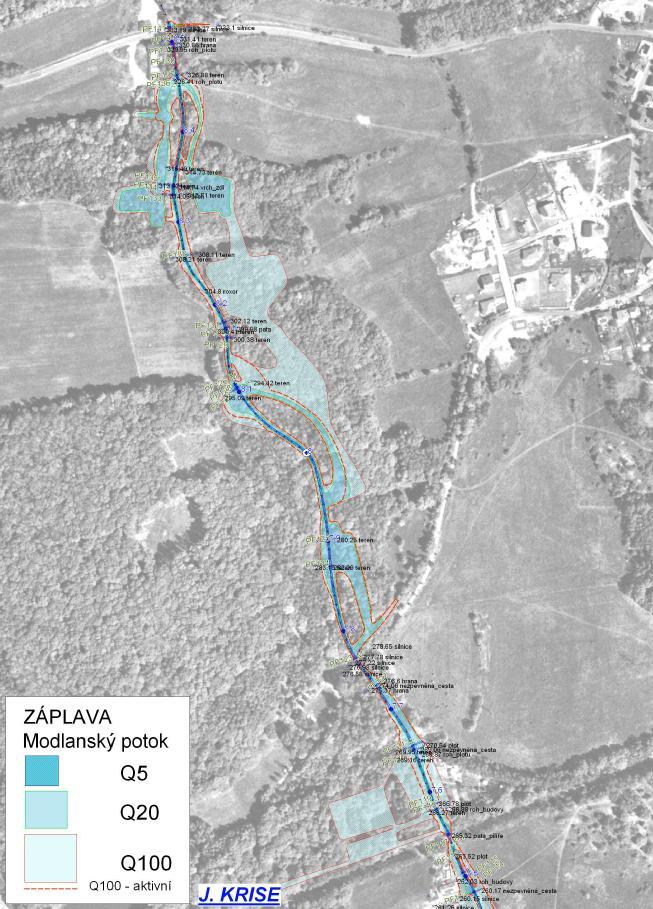

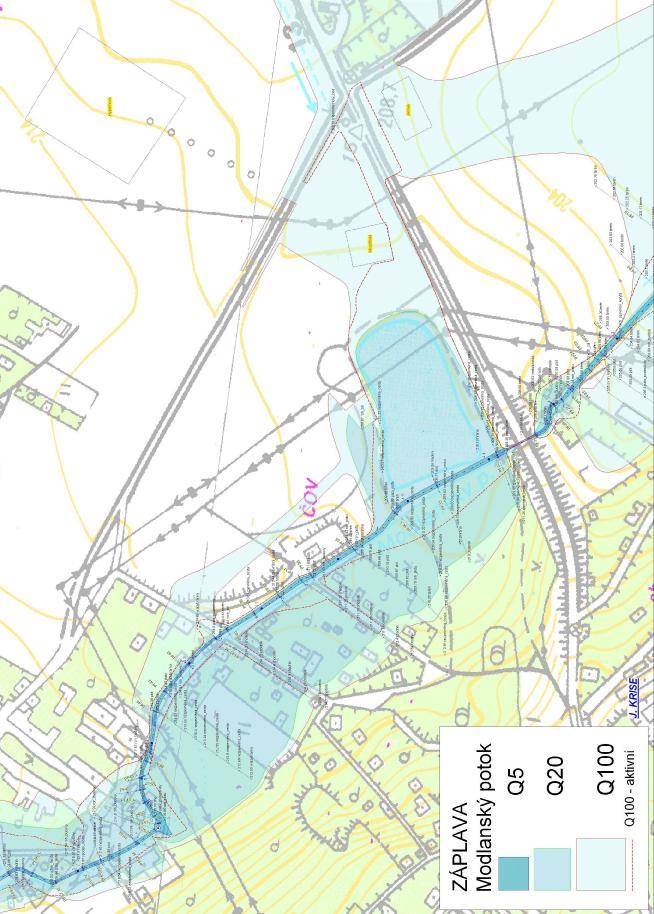

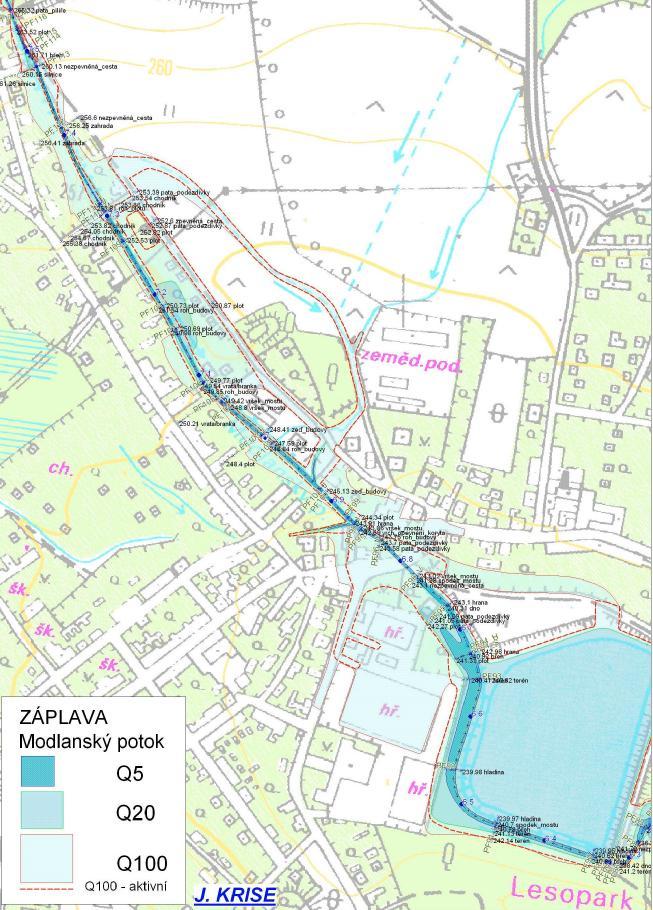

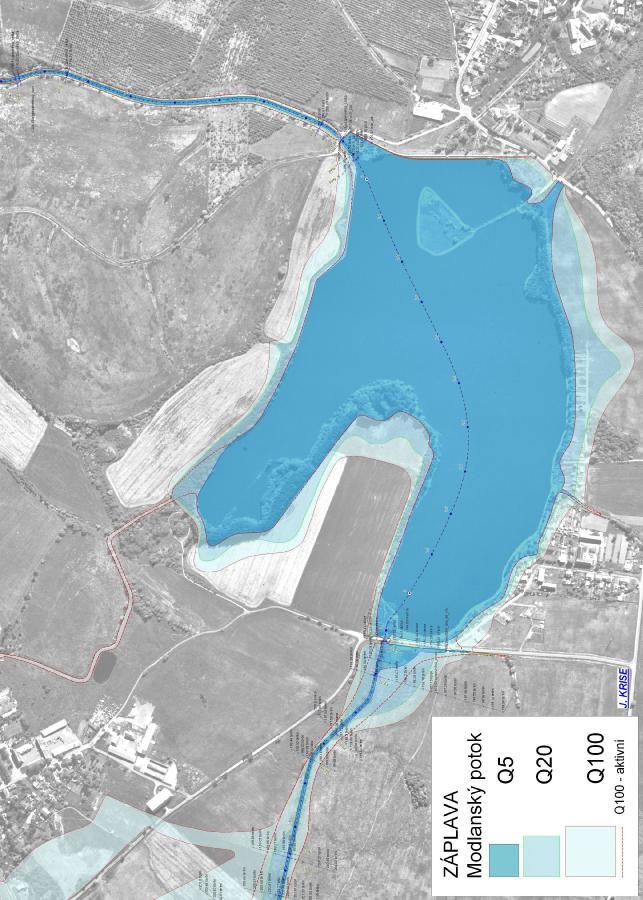

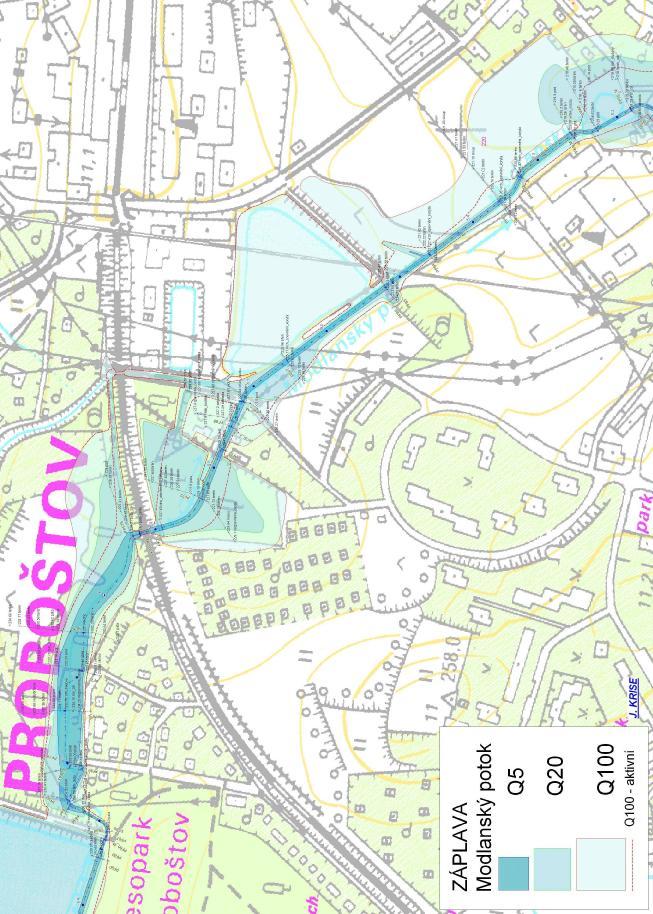

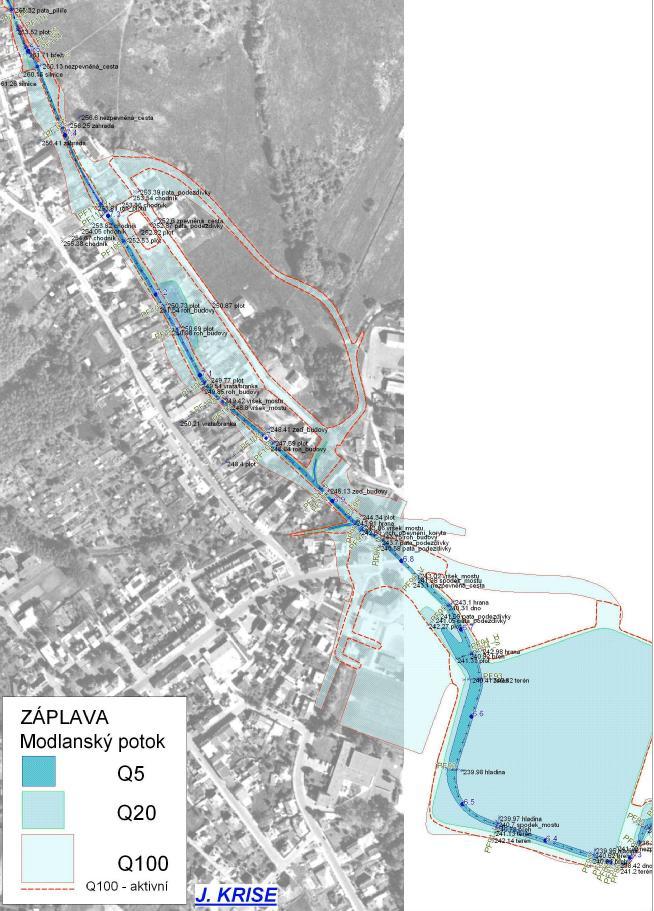

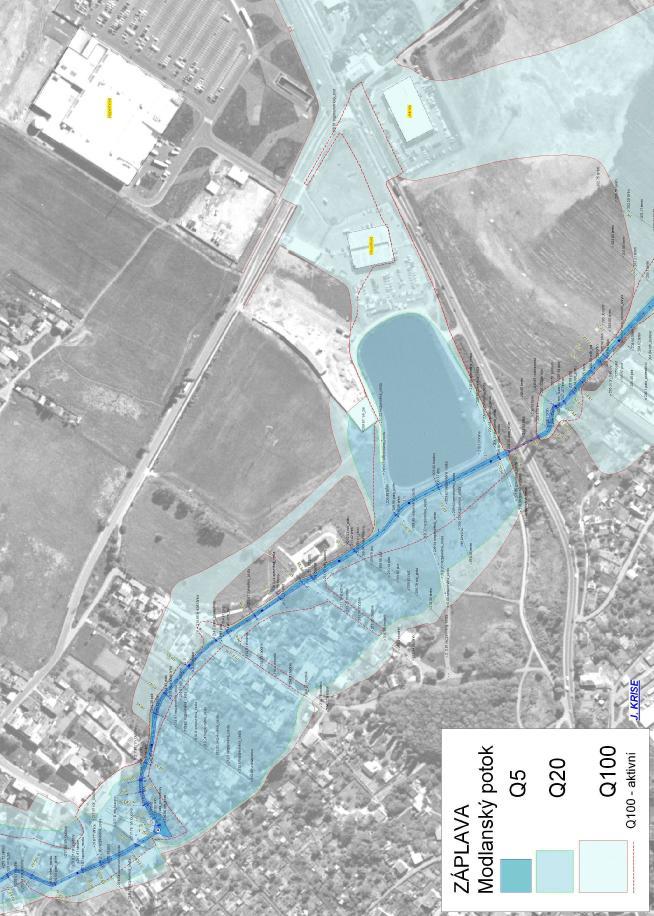

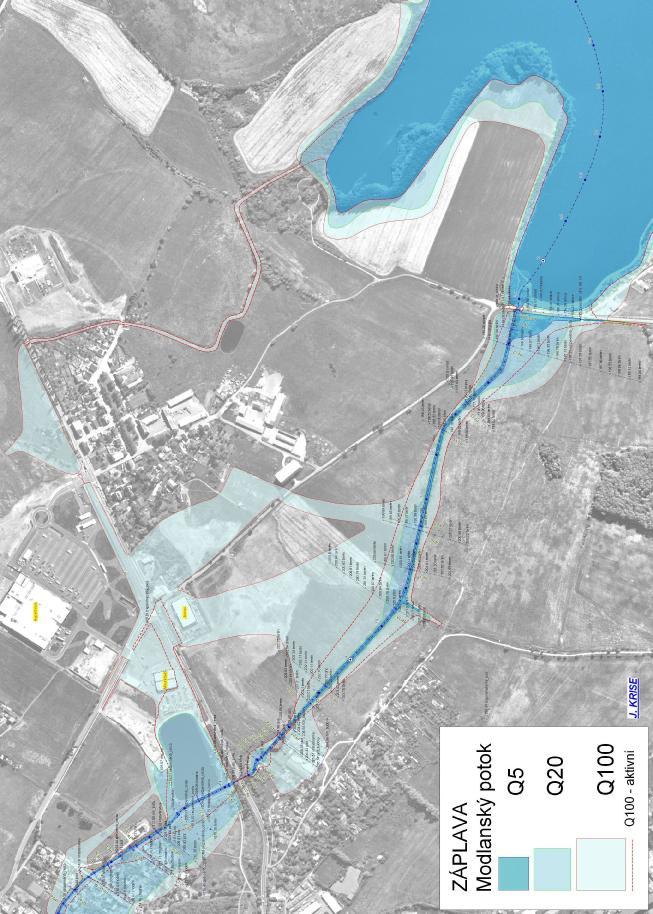

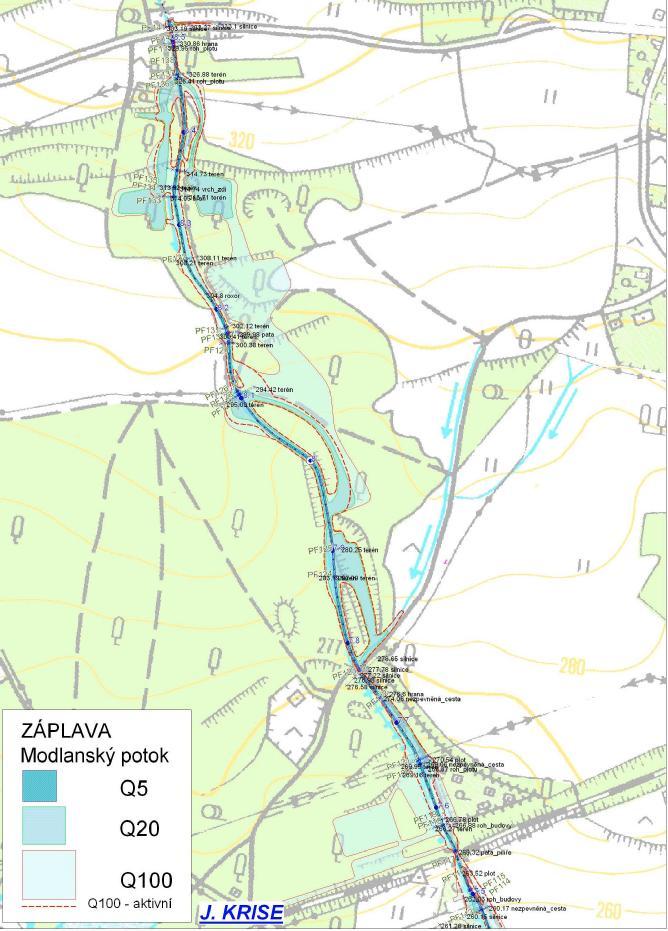

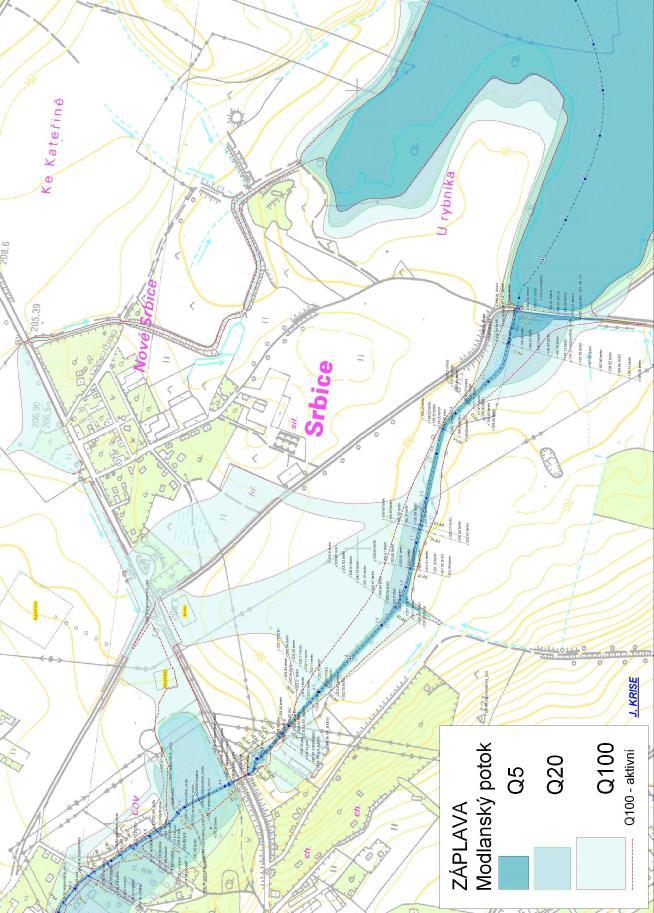

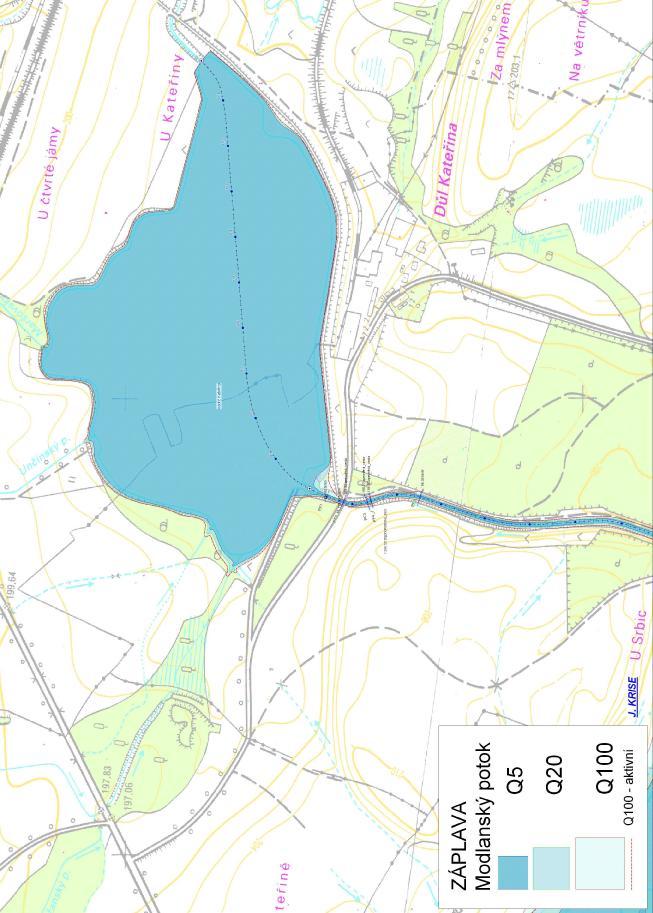

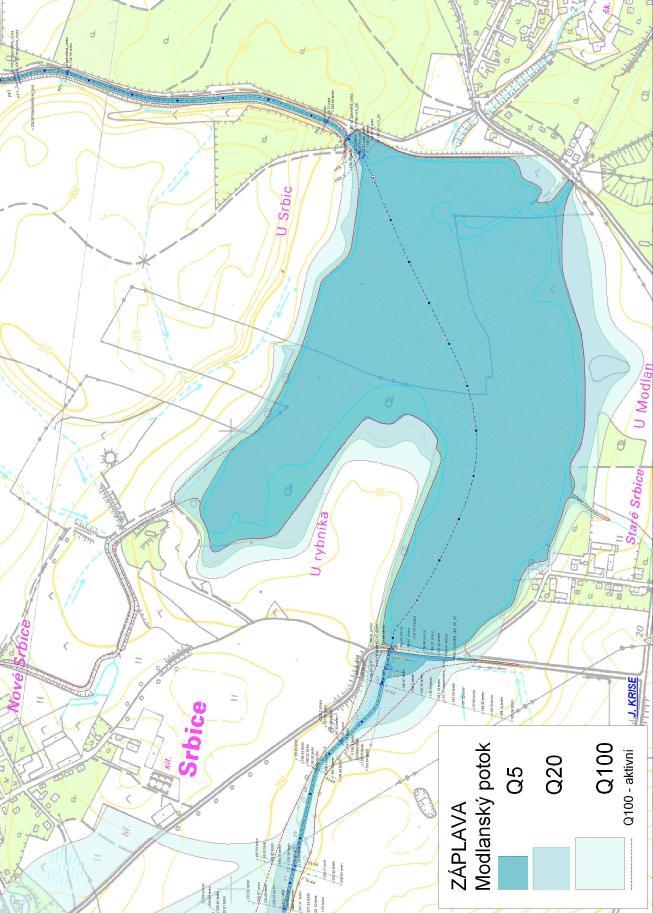

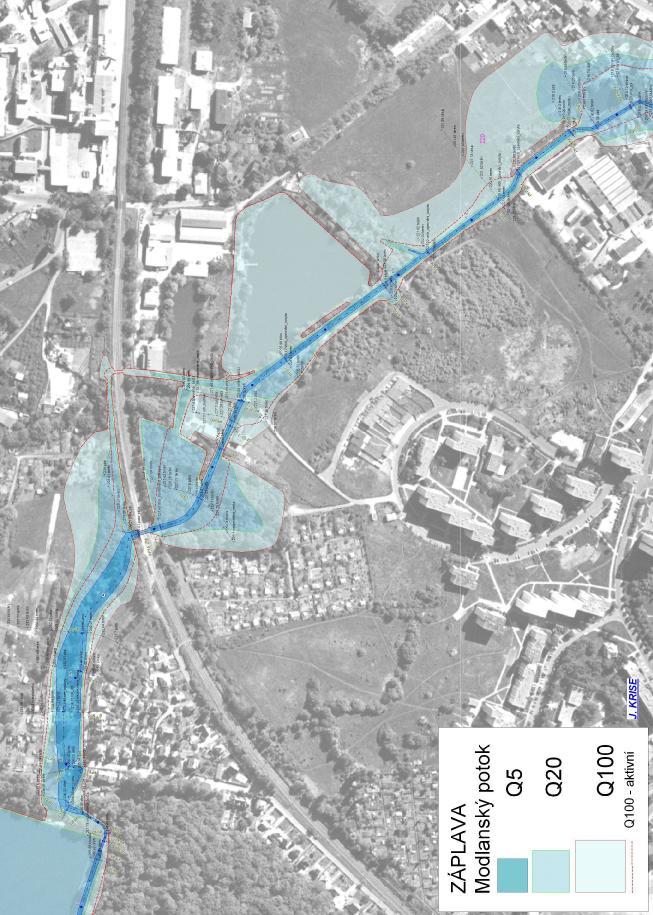

38 Konstrukce záplavových území Q 5, Q 20, Q 100, Q 100-aktivní Z výpočtové trati byly exportovány body průniků úrovní vypočtených hladin a průniků hladin energie s terénem v příčných profilech do CAD programu. Rozsah záplavových území byl konstruován s ohledem na rychlosti v inundacích, na rozdílné výšky hladin u nezávislých proudů v příčném profilu. Při konstrukci záplavových území byl také využíván videozáznam zájmového území. Závěrečný rozsah záplavových území byl upraven přímo v terénu. Pozn.: Aktivní část záplavového území Aktivní část záplavového území byla stanovena s ohledem na připravovanou Metodiku stanovení aktivní zóny záplavového území (MZe - verze duben 2005). Současná legislativa ve vodním hospodářství: V 67 Vodního zákona jsou definována omezení, která platí pro aktivní zónu záplavového území : V aktivní zóně záplavových území se nesmí umísťovat, povolovat ani provádět stavby s výjimkou vodních děl, jimiž se upravuje vodní tok, převádějí povodňové průtoky, provádějí opatření na ochranu před povodněmi nebo která jinak souvisejí s vodním tokem nebo jimiž se zlepšují odtokové poměry, staveb pro jímání vod, odvádění odpadních vod a odvádění srážkových vod a dále nezbytných staveb dopravní a technické infrastruktury, zřizování konstrukcí chmelnic, jsou-li zřizovány v záplavovém území v katastrálních územích vymezených podle zákona č. 97/1996 Sb., o ochraně chmele, ve znění pozdějších předpisů, za podmínky, že současně budou provedena taková opatření, že bude minimalizován vliv na odtokové poměry. V aktivní zóně je dále zakázáno : a) těžit nerosty a zeminu způsobem zhoršujícím odtok povrchových vod a provádět terénní úpravy zhoršující odtok povrchových vod, b) skladovat odplavitelný materiál, látky a předměty, c) zřizovat oplocení, živé ploty a jiné podobné překážky, d) zřizovat tábory, kempy a jiná dočasná ubytovací zařízení. Aktivní zónu záplavového území definuje Vyhláška Ministerstva životního prostředí 236/2002 Sb.jako část inundačního území, které provádí podstatnou část povodňových průtoku, a tak bezprostředně ohrožuje život, zdraví a majetek lidí. km 8.458, vybřežení nad DN1000 km 8.104, propustek km 7.901, přepad do rokle LB km 7.586, ČZS 5. kolonie LB km 7.526, vybřežení PB km 7.315, Na Lučinách LB

39 sil. č přítok bývalý důl Gabriel ČZS 5.kolonie Na Lučinách úřad Račí potok Městský úřad 7777 přítok Proboštov fotbal nádrž zahrádky 6666 nádrž Sobědruhy Hypernova rest. Slunce 5555 přeložka p. ČS - kanal. nádrž Mountfield sil. č.13, E442 Jelinek fotbal Srbice Staré Srbice aktivní část záplavového území toku Modlanský potok při průtoku Q 100 km 6.856, přepad na náměstí proudnice na hřiště PB proudnice směr kaple a č.p.2

40 návrat vody přes hřiště km zástavba nad mostem km přepad do nádrže LB km proudnice k trafu LB km přepad přes silnici PB km proudnice LB km proud. rest. Slunce LB km proud. nad obloukem km přepad přes zahrady km přepad PB km zástavba PB km směr Srbice LB Srbice, obchodní zóna LB Srbice, odvodňovací příkop km nádrž Modlany PB

41 10) Doporučení pro zvýšení protipovodňové ochrany (směrem po proudu) km odstranit pařez v levobřežním opevněním koryta omezení proudění na pravém břehu km před povodní odstranit (pokud bude čas) odplavitelný materiál z nekapacitních lávek snížení rizika omezení průtočnosti uzavřeného profilu pod náměstím Svobody v Proboštově km odstranit z koryta ocelovou chráničku omezující výtok z uzavřeného profilu zvýšení kapacity uzavřeného profilu částečným odstraněním uzavřeného profilu usnadnit návrat vybřežené vody zpět do koryta omezení rozsahu zátopy v centru Proboštova km 7.500, pařez LB km 7.091, odplavitelné lávky km 6.775, ocelová chránička km při opravě poškozených opěrných zdí pod mostem na rybniční hrázi odstranit stupeň ve dně zvýšení kapacity mostu na rybniční hrázi při povodni zajistit volný mostní profil vyloučení rizika poškození hráze zvýšeným přepadem přes hráz km omezit množství odplavitelného materiálu v zahrádkářské kolonii pod hrází snížení rizikového spláví po proudu km 6.321, poškozená opěrná zeď km , zahrádky km 5.721, zanesená klenba LB

42 km vyčistit zanesenou klenbu pod cestou v levobřežní inundaci zvýšit kapacitu odvodňovacího příkopu km realizovat opevněný bezpečnostní přeliv nádrže na levém břehu vyloučení rizika poškození rybniční hráze km celkovou rekonstrukcí zkapacitnit koryto Modlanského potoka v Sobědruzích snížit nebo odstranit (kompletní rekonstrukce most ů a lávek) zaplavování zástavby v Sobědruzích Pozn.: Pro volný průchod proudnice (mezi restaurací Slunce a budovou Drutep-prodejní sklad) zpět do koryta doporučuji ponechat volné pozemky na levém břehu koryta. Dočasné levné opatření: odstranit z koryta uzavřený profil (hrozí zřícení) v km , nepoužívanou lávku v km 4.967, zvýšit pravý břeh koryta, nezavážet přeložku potoka odpadem ze zahrádek, km opravit podemletou levobřežní opěrnou zeď. částečné zkapacitnění koryta přeložky km 5.127, vtok do uzavř. profilu km 5.004, vtok do uzavř. profilu km , poškoz. zeď km zkapacitnit koryto pod náspem silnice č.13, E442 (např. novým inundačním otvorem v levobřežní inundaci) ochrana obchodní zóny a zástavby v Srbicích na levém břehu Pozn.: Před realizací nového propustku pod silnicí č.13, E442 je třeba zkapacitnit koryto pod silnicí v km Doporučuji proto chránit levobřežní pozemky pod silnicí pro snadnější možnost projekčního řešení v budoucnu. Pouhým zkapacitněním propustku pod silnicí by došlo ke zhoršení odtokových poměrů v pravobřežní zástavbě pod silnicí (zahrádky, chaty, hala - velkoobchod, garáže). při povodni otevřít spodní výpusti levobřežní nádrže snížení proudnice na obchodní zónu v Srbicích

43 km 4.377, propustek pod silnicí km 4.400, výpustný objekt nádrže levobřežní pozemky pod sil. č.13 km odstranit zbytky oplocení na levém břehu, odstranit konstrukci lávky v km a plot v km zasahující do koryta omezení zaplavení zástavby na pravém b řehu km pro snížení hladiny v nádrži Modlany je možné odpouštět část průtoku (neškodné množství) spodními výpustmi do původního koryta v Modlanech doporučuji prověřit (při běžném stavu) neprůtočný propustek pod silnicí (jihovýchod), zda při natlakování zvýšenou hladinou v nádrži Modlany nedojde ke zprůtočnění

44 11) Závěr Při průtoku Q 5 dojde k místnímu zaplavení snížených inundací (zahrádkářské kolonie, zahrady, sklepy zástavby). Při průtoku Q 20 dojde v horní části k zaplavení snížených částí lesů, zahrádek a sklepů zástavby v Proboštově. V Sobědruzích dojde k rozsáhlému zaplavení a proudění v zástavbě na obou březích. Rozsah zaplavení části levobřežní obchodní zóny nad silnicí č.13, E442 záleží na době trvání povodně. Při průtoku Q 100 dojde v horní části nad Proboštovem k proudění přes zalesněné prostory bývalého lomu Gabriel (členitý terén), místně dojde erozním jevům a k destrukci opevnění koryta. V Proboštově dojde k proudění přes zástavbu (zejména nad náměstím Svobody). Pod hrází boční nádrže v Proboštově dojde ke zničení zahrádkářské kolonie. V Sobědruzích dojde ke škodám v zástavbě na obou březích. Nad silnicí č.13, E442 voda proudí přes obchodní zónu a silnici č.13 (vlivem nekapacitního propustku pod silnicí). Na levobřežním poli pod silnicí dochází k erozním jevům. Na pravém břehu nádrže Modlany je zaplavena zvýšenou hladinou příbřežní zástavba. V případě zachycení plovoucích předmětů (stromů, stavebního materiálu...), při vzpříčení konstrukcí stržených lávek v korytě může dojít ke zvýšení hladiny nad vypočtené hodnoty. Výsledkem Studie záplavového území toku Modlanský potok je stanovení hydraulických parametrů proudění za extrémních povodní spolu s vymezením rozsahu záplavových území Q 5, Q 20 a Q 100 Q 100-aktivní do mapového podkladu, hydraulické posouzení jednotlivých objektů na toku v rozsahu N-letých průtoků, výkresy podélného a příčných profilů se zakreslenými úrovněmi hladin. Součástí studie je také upozornění na kritická místa při průchodu extrémních povodní v budoucnosti a doporučení pro zvýšení protipovodňové ochrany. Majitelům zaústěných kanalizací a odvodňovacích systémů doporučuji prověřit možnost zaplavení podsklepené zástavby zpětným vzdutím z vypočtených úrovní hladin v korytě Modlanského potoka. Výpočtová trať je funkční v rozsahu N-letých návrhových průtoků. Ve výpočtové trati se lze seznámit se všemi zadanými hydraulickými parametry, podrobn ě prohlížet a tisknout výsledky výpočtů (konsumpční křivky objektů, podélné profily, příčné profily, svislicové rychlosti) v rozsahu N-letých průtoků. V Praze dne 22. Listopadu 2005 Ing. Jakub Krise

45 OBSAH: 1) Technická zpráva: - Úvod - Přehledná situace - Výstupy - Geodetické zaměření - Staničení - Hydrologické údaje - Hydrotechnické výpočty - Zhodnocení stupně povodňové ochrany - Posouzení jednotlivých objektů na toku - Doporučení pro zvýšení protipovodňové ochrany - Závěr 2) Podélný profil a,b MĚŘ. 1:100/5000 3) Příčné profily MĚŘ. 1:500 OBSAH: 1) Technická zpráva: - Úvod - Přehledná situace - Výstupy - Geodetické zaměření - Staničení - Hydrologické údaje - Hydrotechnické výpočty - Zhodnocení stupně povodňové ochrany - Posouzení jednotlivých objektů na toku - Doporučení pro zvýšení protipovodňové ochrany - Závěr 2) Podélný profil a,b MĚŘ. 1:100/5000 3) Příčné profily MĚŘ. 1:500
