1 Zvyšování kvality výuky technických oborů Klíčová aktivita V. 2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V. 2.4 Prvky elektronických obvodů Kapitola 10 Třífázové usměrňovače Bc. Radim Miksa

2 Obsah ÚVOD - ANOTACE TŘÍFÁZOVÉ USMĚRŇOVAČE TŘÍFÁZOVÝ TROJPULZNÍ JEDNOCESTNÝ USMĚRŇOVAČ TŘÍFÁZOVÝ ŠESTIPULZNÍ USMĚRŇOVAČ KONTROLNÍ OTÁZKY DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE SEZNAM OBRÁZKŮ... 7

3 Úvod - anotace Výukový materiál popisuje třífázové usměrňovače. Výklad je na konci kapitoly doplněn kontrolními otázkami. Tento materiál je především určen pro 2. a 3. ročník oboru L/01 Autotronik. Cílem tohoto materiálu je podpora zvládnutí daného výukového celku v předmětu Aplikovaná elektronika (AEL) a seznámení studentů se základními elektronickými prvky jako dioda, tranzistor, tyristor, rezistor, kondenzátor, cívka a další, které jsou základem pro složitější elektronické obvody. Po prostudování všech kapitol bude student znát úpravu elektrických signálů a základní elektronické obvody. 1

4 1 Třífázové usměrňovače Třífázová elektrická soustava je v podstatě tvořena třemi zdroji harmonického (sinusového) jednofázového napětí se stejnou amplitudou a kmitočtem, vzájemně však fázově posunutých o jednu třetinu periody, tedy o 120. V takové soustavě je v každém okamžiku algebraický součet jednotlivých napětí roven nule (u1+u2+u3=0). Obrázek 1 - časový průběh třífázového střídavého napětí 1.1 Třífázový trojpulzní jednocestný usměrňovač Napětí všech tří fází jsou vůči sobě fázově posunuty o 120. Každá dioda vede jen kladnou část půlvlny. Vzniká pulsující napětí o 3x větší frekvenci než u jednocestného usměrnění. Pokud se zapojí i filtrační kondenzátor znatelně se zmenší i zvlnění. Obrázek 2 - schéma třífázového jednocestného usměrňovače 2

5 Obrázek 3 - průběh napětí třífázového jednocestného usměrňovače 1.2 Třífázový šestipulzní usměrňovač V tomto zapojení jsou usměrněny ( převráceny ) i záporné půlvlny a usměrnění je proto lepší než u trojpulzního usměrňovače. Oproti jednocestnému třífázovému usměrňovači je zvlnění poloviční. Porovnáme-li výsledné průběhy usměrněného napětí jednofázového a třífázového usměrňovače zjistíme, že vzrůstá kmitočet zvlnění, klesá amplituda zvlnění a usměrněné napětí se stále více blíží svým průběhem čistě stejnosměrnému napětí (i bez použití kondenzátoru). Obrázek 4 - schéma můstkového třífázového usměrňovače s průběhem 3

6 Obrázek 5 průběh napětí třífázového usměrňovače 1.3 Kontrolní otázky 1. Jak je tvořena třífázová elektrická soustava? 2. Jak se vypočítá okamžitá hodnota střídavého napětí? 3. Popište třífázový jednocestný usměrňovač s průběhem. 4. Nakreslete schematicky třífázový jednocestný usměrňovač. 5. Popište třifázový šestipulzní usměrňovač. 6. Nakreslete schematicky šestipulzní usměrňovač. 4

7 2 Doporučená literatura 1. VOŽENÍLEK, Ladislav a Miloš ŘEŠÁTKO. Základy elektrotechniky I. 1. Vyd. Praha: SNTL, s. ISBN TKOTZ, Klaus. Příručka pro elektrotechnika. 2. dopl. vyd. Praha: Europa-Sobotáles, s. ISBN MALINA, Václav. Poznáváme elektroniku I. 1. vyd. České Budějovice: Kopp, s. ISBN BEZDĚK, Miloslav. Elektronika: učebnice. 3. vyd. České Budějovice: Kopp, ISBN KESL, Jan. Elektronika: učebnice. 1. vyd. Havlíčkův Brod: Fragment, s. ISBN

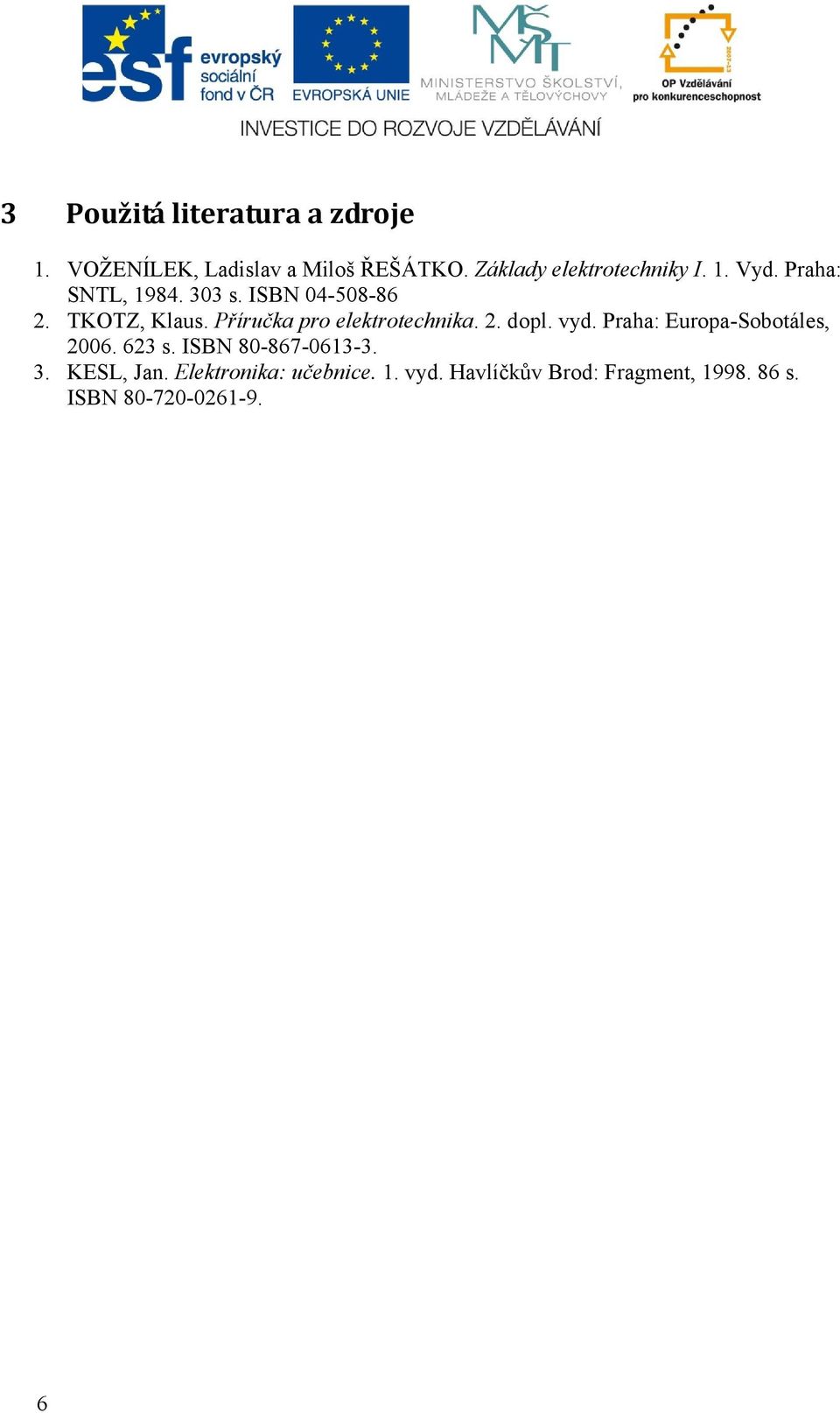

8 3 Použitá literatura a zdroje 1. VOŽENÍLEK, Ladislav a Miloš ŘEŠÁTKO. Základy elektrotechniky I. 1. Vyd. Praha: SNTL, s. ISBN TKOTZ, Klaus. Příručka pro elektrotechnika. 2. dopl. vyd. Praha: Europa-Sobotáles, s. ISBN KESL, Jan. Elektronika: učebnice. 1. vyd. Havlíčkův Brod: Fragment, s. ISBN

9 4 Seznam obrázků OBRÁZEK 1 - ČASOVÝ PRŮBĚH TŘÍFÁZOVÉHO STŘÍDAVÉHO NAPĚTÍ... 2 OBRÁZEK 2 - SCHÉMA TŘÍFÁZOVÉHO JEDNOCESTNÉHO USMĚRŇOVAČE... 2 OBRÁZEK 3 - PRŮBĚH NAPĚTÍ TŘÍFÁZOVÉHO JEDNOCESTNÉHO USMĚRŇOVAČE... 3 OBRÁZEK 4 - SCHÉMA MŮSTKOVÉHO TŘÍFÁZOVÉHO USMĚRŇOVAČE S PRŮBĚHEM... 3 OBRÁZEK 5 PRŮBĚH NAPĚTÍ TŘÍFÁZOVÉHO USMĚRŇOVAČE
