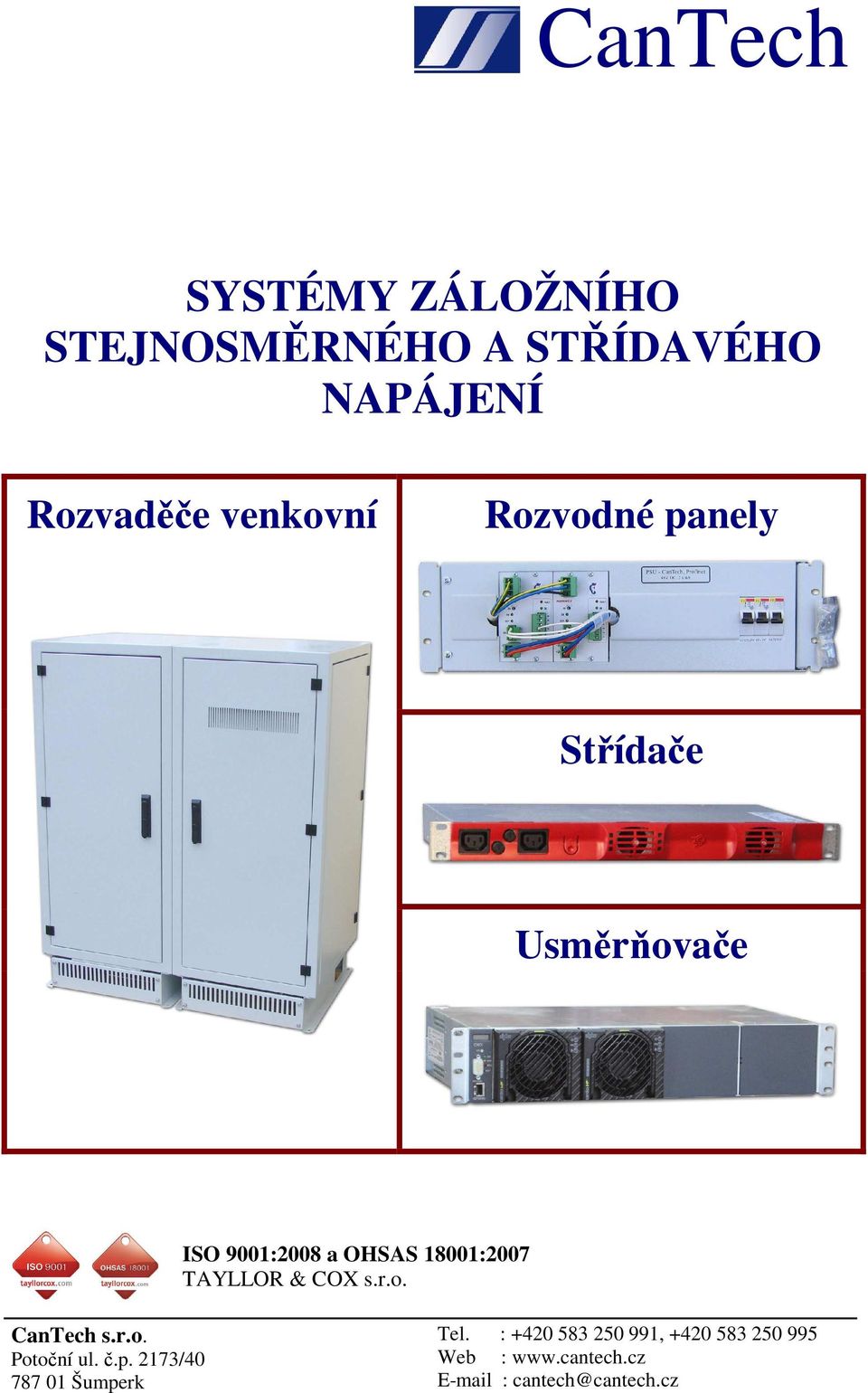

1 SYSTÉMY ZÁLOŽNÍHO STEJNOSMĚRNÉHO A STŘÍDAVÉHO NAPÁJENÍ Rozvaděče venkovní Rozvodné panely Střídače Usměrňovače ISO 9001:2008 a OHSAS 18001:2007 TAYLLOR & COX s.r.o. CanTech s.r.o. Potoční ul. č.p. 2173/ Šumperk Tel. : , Web : cantech@cantech.cz

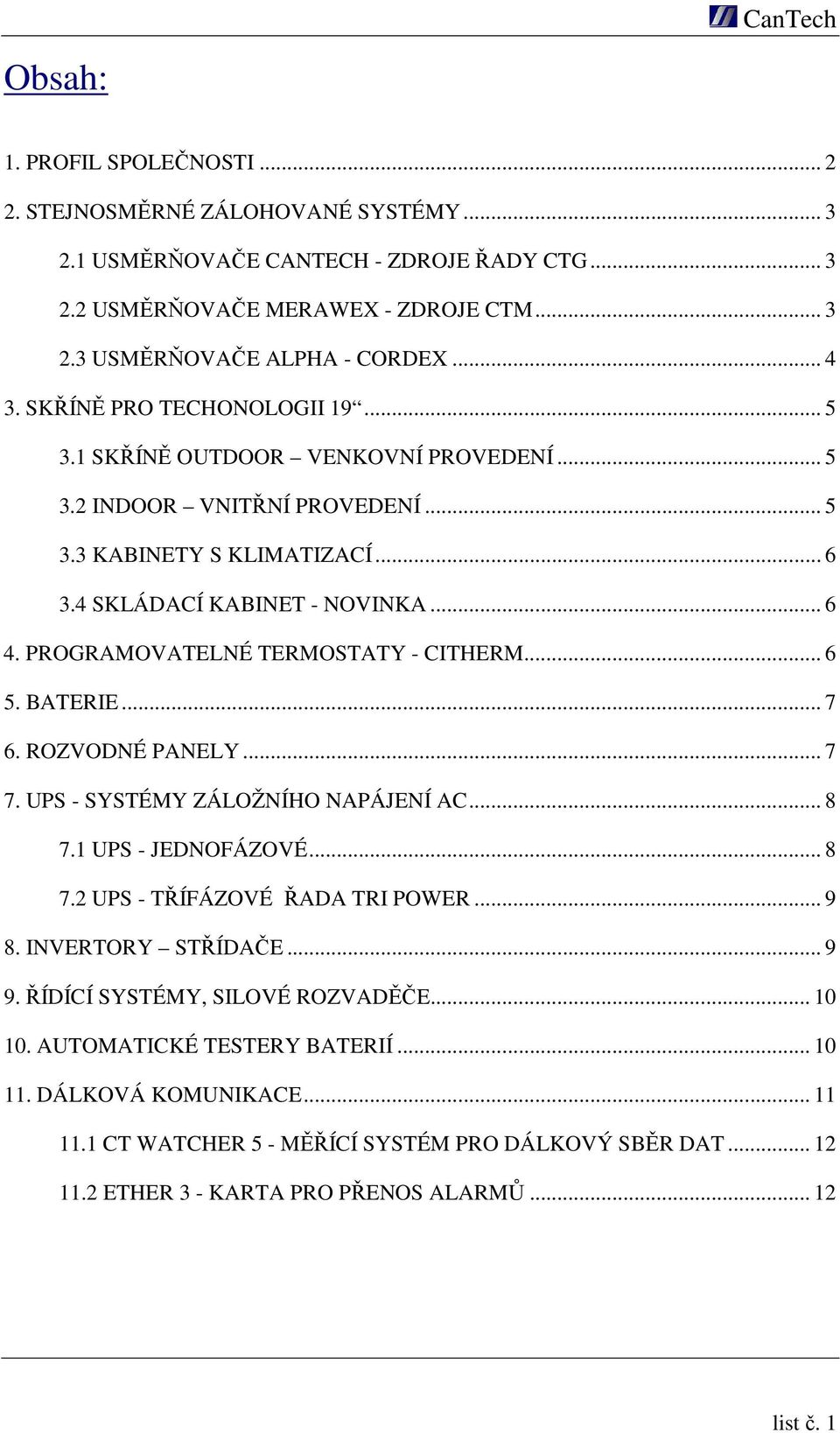

2 Obsah: 1. PROFIL SPOLEČNOSTI STEJNOSMĚRNÉ ZÁLOHOVANÉ SYSTÉMY USMĚRŇOVAČE CANTECH - ZDROJE ŘADY CTG USMĚRŇOVAČE MERAWEX - ZDROJE CTM USMĚRŇOVAČE ALPHA - CORDEX SKŘÍNĚ PRO TECHONOLOGII SKŘÍNĚ OUTDOOR VENKOVNÍ PROVEDENÍ INDOOR VNITŘNÍ PROVEDENÍ KABINETY S KLIMATIZACÍ SKLÁDACÍ KABINET - NOVINKA PROGRAMOVATELNÉ TERMOSTATY - CITHERM BATERIE ROZVODNÉ PANELY UPS - SYSTÉMY ZÁLOŽNÍHO NAPÁJENÍ AC UPS - JEDNOFÁZOVÉ UPS - TŘÍFÁZOVÉ ŘADA TRI POWER INVERTORY STŘÍDAČE ŘÍDÍCÍ SYSTÉMY, SILOVÉ ROZVADĚČE AUTOMATICKÉ TESTERY BATERIÍ DÁLKOVÁ KOMUNIKACE CT WATCHER 5 - MĚŘÍCÍ SYSTÉM PRO DÁLKOVÝ SBĚR DAT ETHER 3 - KARTA PRO PŘENOS ALARMŮ list č. 1

3 1. PROFIL SPOLEČNOSTI CanTech s.r.o. je tu pro Vás už téměř 20 let. Po celou dobu existence je nosným oborem firmy návrh, výroba, instalace a servis DC a AC napájecích systémů a elektronických zařízení. Sídlo společnosti je v Šumperku, v podhůří Jeseníků. Činnost společnosti CanTech s.r.o. je orientována na komplexní uspokojování potřeb našich zákazníků. Tohoto dosahujeme: pečlivou volbou komponentů orientujeme se na leadry ve svých oborech, odpovědným přístupem při návrhu a realizaci našich produktů, sofistikovanou organizovaností montáže na externích pracovištích, nabídkou servisních programů podle přání a potřeb konkrétního zákazníka. Pracujeme podle standardu ISO Vlastníme certifikáty: list č. 2

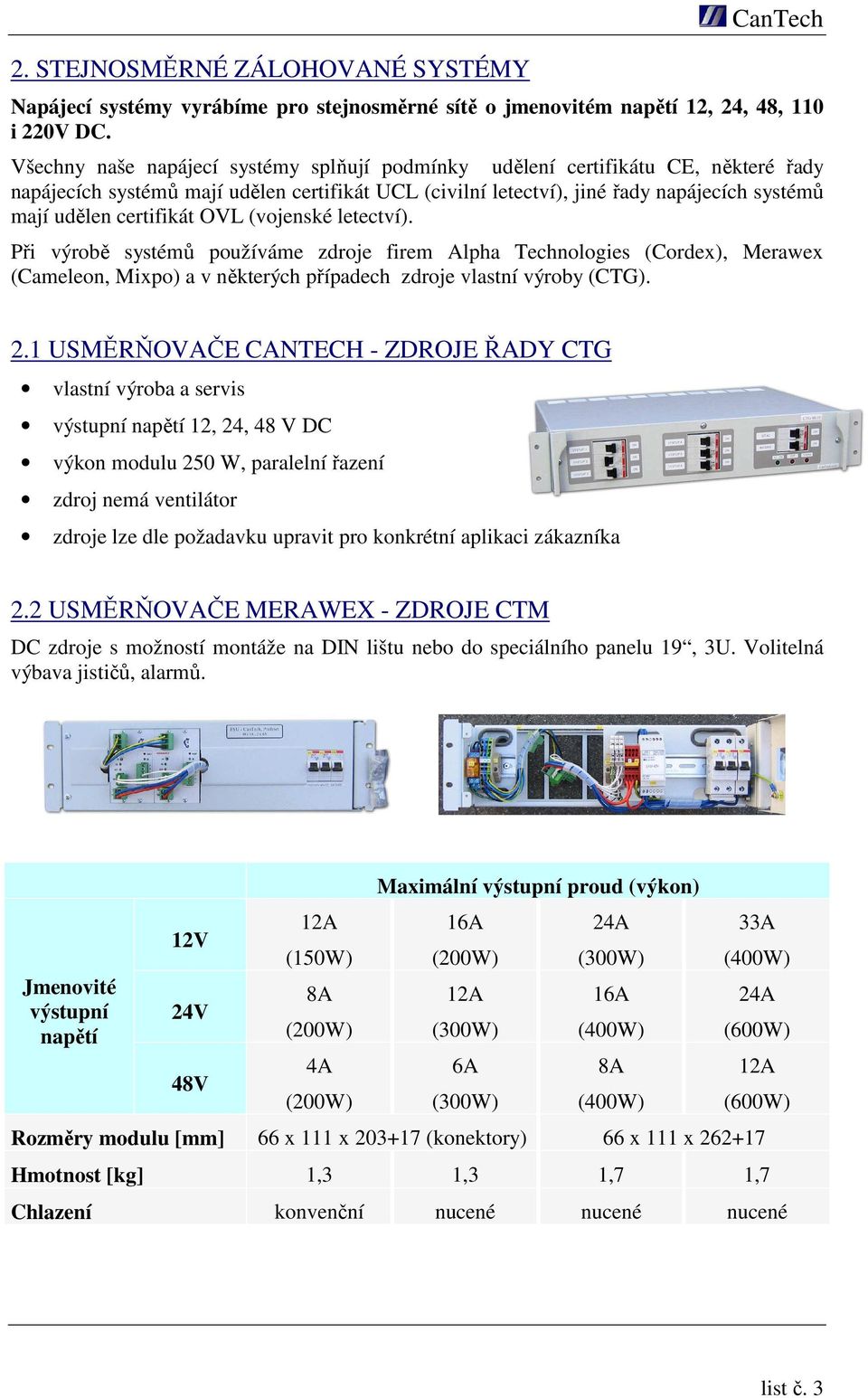

4 2. STEJNOSMĚRNÉ ZÁLOHOVANÉ SYSTÉMY CanTech Napájecí systémy vyrábíme pro stejnosměrné sítě o jmenovitém napětí 12, 24, 48, 110 i 220V DC. Všechny naše napájecí systémy splňují podmínky udělení certifikátu CE, některé řady napájecích systémů mají udělen certifikát UCL (civilní letectví), jiné řady napájecích systémů mají udělen certifikát OVL (vojenské letectví). Při výrobě systémů používáme zdroje firem Alpha Technologies (Cordex), Merawex (Cameleon, Mixpo) a v některých případech zdroje vlastní výroby (CTG). 2.1 USMĚRŇOVAČE CANTECH - ZDROJE ŘADY CTG vlastní výroba a servis výstupní napětí 12, 24, 48 V DC výkon modulu 250 W, paralelní řazení zdroj nemá ventilátor zdroje lze dle požadavku upravit pro konkrétní aplikaci zákazníka 2.2 USMĚRŇOVAČE MERAWEX - ZDROJE CTM DC zdroje s možností montáže na DIN lištu nebo do speciálního panelu 19, 3U. Volitelná výbava jističů, alarmů. Jmenovité výstupní napětí 12V 24V 48V 12A (150W) 8A (200W) 4A (200W) Maximální výstupní proud (výkon) 16A (200W) 12A (300W) 6A (300W) 24A (300W) 16A (400W) 8A (400W) 33A (400W) 24A (600W) 12A (600W) Rozměry modulu [mm] 66 x 111 x (konektory) 66 x 111 x Hmotnost [kg] 1,3 1,3 1,7 1,7 Chlazení konvenční nucené nucené nucené list č. 3

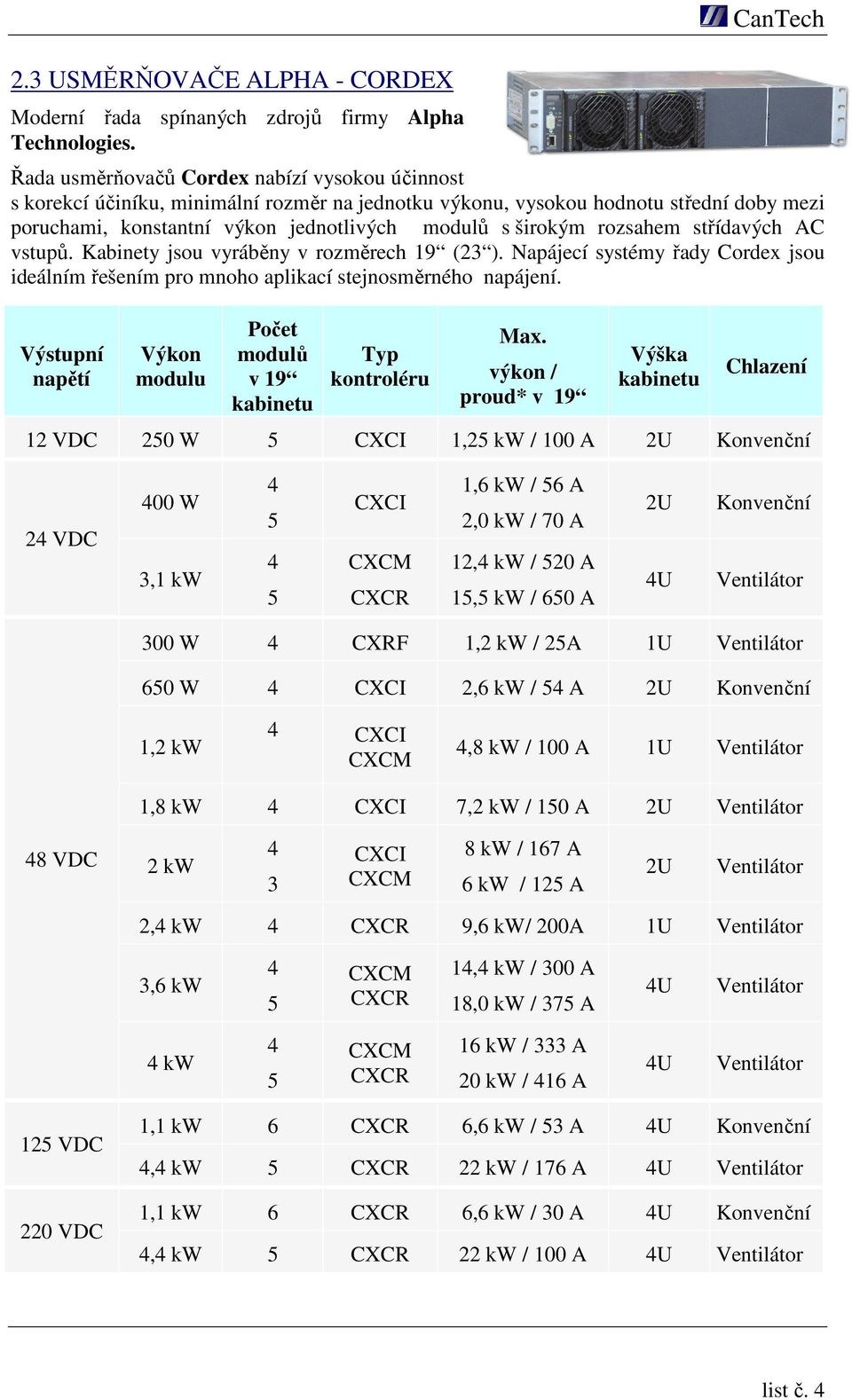

5 2.3 USMĚRŇOVAČE ALPHA - CORDEX Moderní řada spínaných zdrojů firmy Alpha Technologies. CanTech Řada usměrňovačů Cordex nabízí vysokou účinnost s korekcí účiníku, minimální rozměr na jednotku výkonu, vysokou hodnotu střední doby mezi poruchami, konstantní výkon jednotlivých modulů s širokým rozsahem střídavých AC vstupů. Kabinety jsou vyráběny v rozměrech 19 (23 ). Napájecí systémy řady Cordex jsou ideálním řešením pro mnoho aplikací stejnosměrného napájení. Výstupní napětí Výkon modulu Počet modulů v 19 kabinetu Typ kontroléru Max. výkon / proud* v 19 Výška kabinetu Chlazení 12 VDC 250 W 5 CXCI 1,25 kw / 100 A 2U Konvenční 24 VDC 400 W 3,1 kw CXCI CXCM CXCR 1,6 kw / 56 A 2,0 kw / 70 A 12,4 kw / 520 A 15,5 kw / 650 A 2U 4U Konvenční Ventilátor 300 W 4 CXRF 1,2 kw / 25A 1U Ventilátor 650 W 4 CXCI 2,6 kw / 54 A 2U Konvenční 1,2 kw 4 CXCI CXCM 4,8 kw / 100 A 1U Ventilátor 1,8 kw 4 CXCI 7,2 kw / 150 A 2U Ventilátor 48 VDC 2 kw 4 3 CXCI CXCM 8 kw / 167 A 6 kw / 125 A 2U Ventilátor 2,4 kw 4 CXCR 9,6 kw/ 200A 1U Ventilátor 3,6 kw 4 5 CXCM CXCR 14,4 kw / 300 A 18,0 kw / 375 A 4U Ventilátor 4 kw 4 5 CXCM CXCR 16 kw / 333 A 20 kw / 416 A 4U Ventilátor 125 VDC 220 VDC 1,1 kw 6 CXCR 6,6 kw / 53 A 4U Konvenční 4,4 kw 5 CXCR 22 kw / 176 A 4U Ventilátor 1,1 kw 6 CXCR 6,6 kw / 30 A 4U Konvenční 4,4 kw 5 CXCR 22 kw / 100 A 4U Ventilátor list č. 4

6 3. SKŘÍNĚ PRO TECHONOLOGII SKŘÍNĚ OUTDOOR VENKOVNÍ PROVEDENÍ CanTech Plášť skříní je tvořen kompaktním svařencem z 1 až 2 mm nerezového plechu, který je velmi odolný proti korozi, povětrnostním vlivům, mechanickým rázům a násilnému vniknutí. Povrchová úprava je tvořena práškovou barvou. Uvnitř skříní je 19 rám. Uzavírání dveří je řešeno tříbodovým zámkem s otočnou výklopnou klikou a universální vložkou. Vhodné i pro vložku Abloy. Vnitřní tepelná izolace skříně zabraňuje v letním období přejímání tepelné energie z vnějšku a v období zimy tepelnému vyzařování do okolí. Níže uvedené rozměry jsou uvedeny jako příklad, ale běžně vyrábíme i rozměrově modifikované skříně. TYP KABINETU ROZMĚRY - CELKOVÉ šířka výška hloubka (mm) (mm) (mm) VNITŘNÍ RÁM šířka výška U (mm) (mm) OUTDOOR MINI 15 U x 15 OUTDOOR MINI 20 U x 20 OUTDOOR STANDARD 23 U x 23 OUTDOOR STANDARD 30 U x 30 Předností naší firmy jsou atypická provedení, jejichž návrh Vám zpracujeme dle Vašich požadavků. V ekonomické verzi Vám nabídneme skříně outdoor z normálního plechu s kvalitní povrchovou úpravou. 3.2 INDOOR VNITŘNÍ PROVEDENÍ Nabízíme také běžné 19 skříně. Skříně mohou být vybaveny policemi pro baterie, ventilátory v provedení 230 V AC nebo 48 V DC. Dveře skříní v provedení proskleném, perforovaném nebo plném jsou vybaveny zámkem s klíčem 333 nebo dle přání zákazníka. Ve standardním provedení jsou skříně lakovány práškovou barvou v odstínu RAL POZNÁMKA: Rozměry skříní a rámu se mohou měnit podle instalované technologie a místa. Dodáváme také 19 stojany v různých provedeních (dvounohé, čtyřnohé atd.) list č. 5

7 3.3 KABINETY S KLIMATIZACÍ Všechny skříně (vnitřní i venkovní) je možné na přání zákazníka vybavit klimatizační jednotkou. OUTDOOR MINI (15U, 20U) - na křídle dveří je z vnější strany připevněna klimatizace o chladícím výkonu 450 W. OUTDOOR STANDARD - na levém křídle dveří je z vnější strany připevněna klimatizace o chladícím výkonu 1020 W (23U), 1460 W (30U). V případě, že systém je napájen pouze z baterií (pří výpadku energie), je klimatizace doplněna 48 VDC ventilátory. Celý teplotní režim je hlídán programovatelným termostatem CT Citherm. 3.4 SKLÁDACÍ KABINET - NOVINKA OUTDOOR - MODULAR Tato skříň je řešena jako stavebnice po 600 mm šířky a libovolné hloubky a výšky. Skříně lze doplňovat postupně a spojovat až na místě instalace. Stavebnice skříně je postavena na nosném svařovaném rámu s pevnou střechou a dnem, zadní a boční kryty jsou vloženy do tohoto rámu a jsou v něm přichyceny vnitřními příchytkami. Skříň je vybavena radiálním ventilátorem. Lze doplnit i klimatizací, dále je volitelné osvětlení, signalizace otevřených dveří, topení, termostat, police pro baterie, 19 panely atd. Hlavní výhodou je snadná manipulovatelnost, dodatečná rozšiřitelnost, možnost montáže a kompletního zapojení na místě určení. 4. PROGRAMOVATELNÉ TERMOSTATY - CITHERM Systém klimatizace u outdorových skříní doporučujeme doplnit o programovatelný termostat CT CITHERM 5, který umožňuje: nastavení vnitřní teploty a tepelné hystereze, chlazení při výpadku sítě AC prostřednictvím ventilátorů a vnějšího vzduchu, připojení tří teplotních čidel (vnitřní, venkovní a alarmové), koordinovat klimatizaci, ventilátory a topení v závislosti na vnitřní a venkovní teplotě, dohled nad činností systému (např. výpadek napájení, nízká nebo vysoká teplota) a připojení alarmů. list č. 6

8 Výkon ventilátorů, klimatizace a topení Vám spočítáme dle Vašich požadavků. Výhody Cithermu: Jednoznačné ovládaní několika prvků teplotou (topení, ventilátor, klimatizace). Úspory energie přepnutím klimatizace na ventilátor při venkovních teplotách pod 10 C. Prodloužení životnosti mechanických prvků (ventilátory a kompresor). CT CITHERM 6 Systém pro optimalizaci teplotních režimů kontejnerů. Měření teplot pomocí dvou teplotních čidel, jejich vyhodnocení a následné řízení různých zařízení. Systém je určen především pro telekomunikační kontejnery s klimatizací, ventilátorem a topením. Využívá chladnějšího venkovního vzduchu a šetří provoz klimatizace. Možnost nastavení dvou režimů díky vnitřním hodinám. Výhody: vysoká přesnost měření teplot, úspora energií a nákladů, nastavení dle požadavků, alarmová hlášení, nízká cena. 5. BATERIE Při návrhu systémů CanTech používáme olověné bezúdržbové baterie s elektrolytem vázaným ve skelné vatě (AGM) určené pro použití v telekomunikacích. Baterie instalujeme přímo do skříní nebo v případě požadavků na větší kapacitu baterií do speciálních stojanů. Projekce, výroba a instalace stojanů včetně montáže baterií je předmětem naší činnosti. Instalujeme baterie dle výběru zákazníka. 6. ROZVODNÉ PANELY Rozvodné panely do racků dodáváme jako součást stejnosměrných systémů a systémů UPS. Nachází uplatnění u řady zákazníků, kteří si je osazují dle vlastních potřeb. Standardní barva RAL Šířka panelů je 19, 21 nebo 23, výška podle počtu použitých přístrojů (3U). Panely se vyrábí i odklopné, otočné nebo výsuvné pro osazení přístroji z přední i zadní strany (viz samostatný dokument). list č. 7

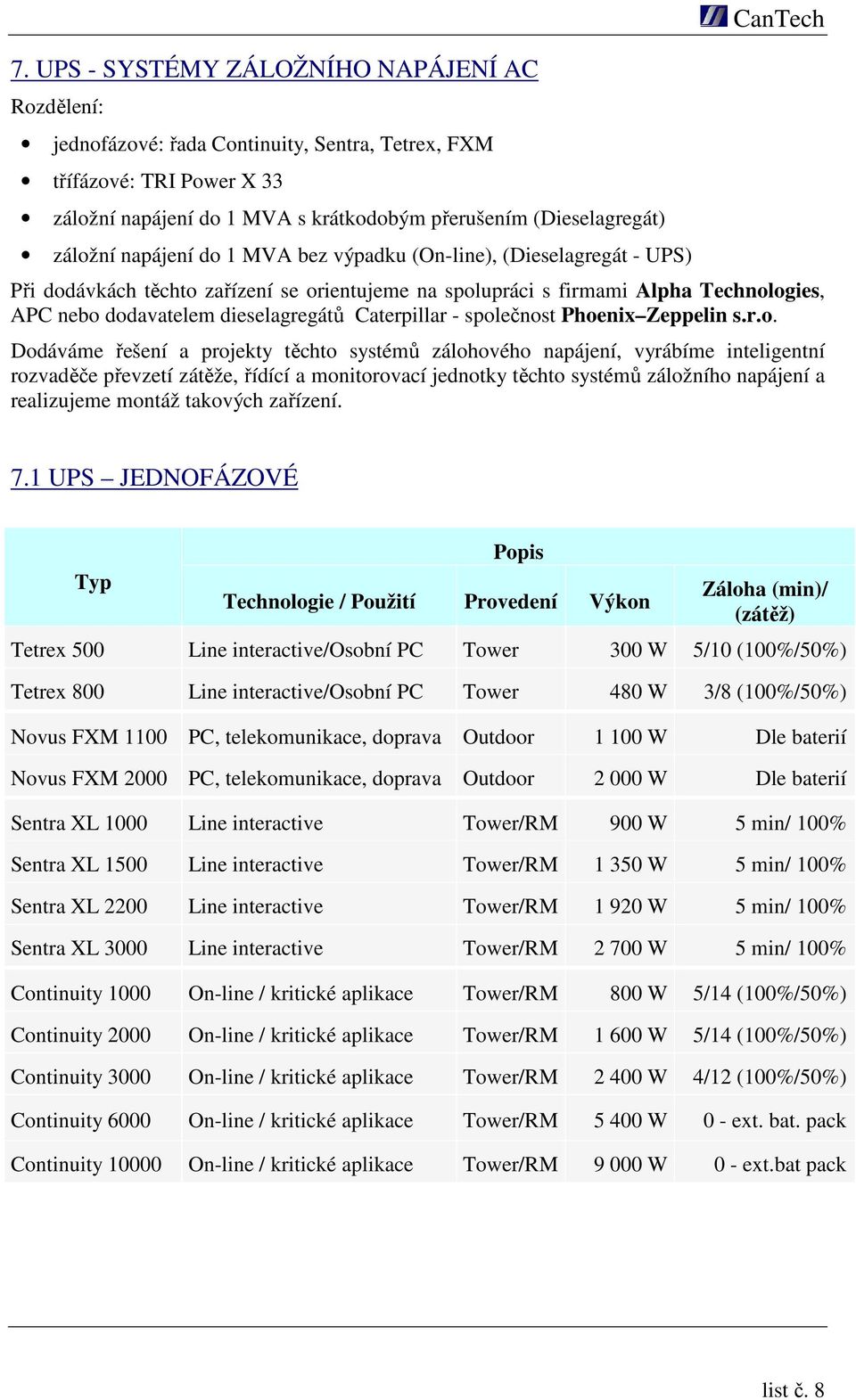

9 7. UPS - SYSTÉMY ZÁLOŽNÍHO NAPÁJENÍ AC Rozdělení: jednofázové: řada Continuity, Sentra, Tetrex, FXM třífázové: TRI Power X 33 záložní napájení do 1 MVA s krátkodobým přerušením (Dieselagregát) záložní napájení do 1 MVA bez výpadku (On-line), (Dieselagregát - UPS) CanTech Při dodávkách těchto zařízení se orientujeme na spolupráci s firmami Alpha Technologies, APC nebo dodavatelem dieselagregátů Caterpillar - společnost Phoenix Zeppelin s.r.o. Dodáváme řešení a projekty těchto systémů zálohového napájení, vyrábíme inteligentní rozvaděče převzetí zátěže, řídící a monitorovací jednotky těchto systémů záložního napájení a realizujeme montáž takových zařízení. 7.1 UPS JEDNOFÁZOVÉ Typ Popis Technologie / Použití Provedení Výkon Záloha (min)/ (zátěž) Tetrex 500 Line interactive/osobní PC Tower 300 W 5/10 (100%/50%) Tetrex 800 Line interactive/osobní PC Tower 480 W 3/8 (100%/50%) Novus FXM 1100 PC, telekomunikace, doprava Outdoor W Dle baterií Novus FXM 2000 PC, telekomunikace, doprava Outdoor W Dle baterií Sentra XL 1000 Line interactive Tower/RM 900 W 5 min/ 100% Sentra XL 1500 Line interactive Tower/RM W 5 min/ 100% Sentra XL 2200 Line interactive Tower/RM W 5 min/ 100% Sentra XL 3000 Line interactive Tower/RM W 5 min/ 100% Continuity 1000 On-line / kritické aplikace Tower/RM 800 W 5/14 (100%/50%) Continuity 2000 On-line / kritické aplikace Tower/RM W 5/14 (100%/50%) Continuity 3000 On-line / kritické aplikace Tower/RM W 4/12 (100%/50%) Continuity 6000 On-line / kritické aplikace Tower/RM W 0 - ext. bat. pack Continuity On-line / kritické aplikace Tower/RM W 0 - ext.bat pack list č. 8

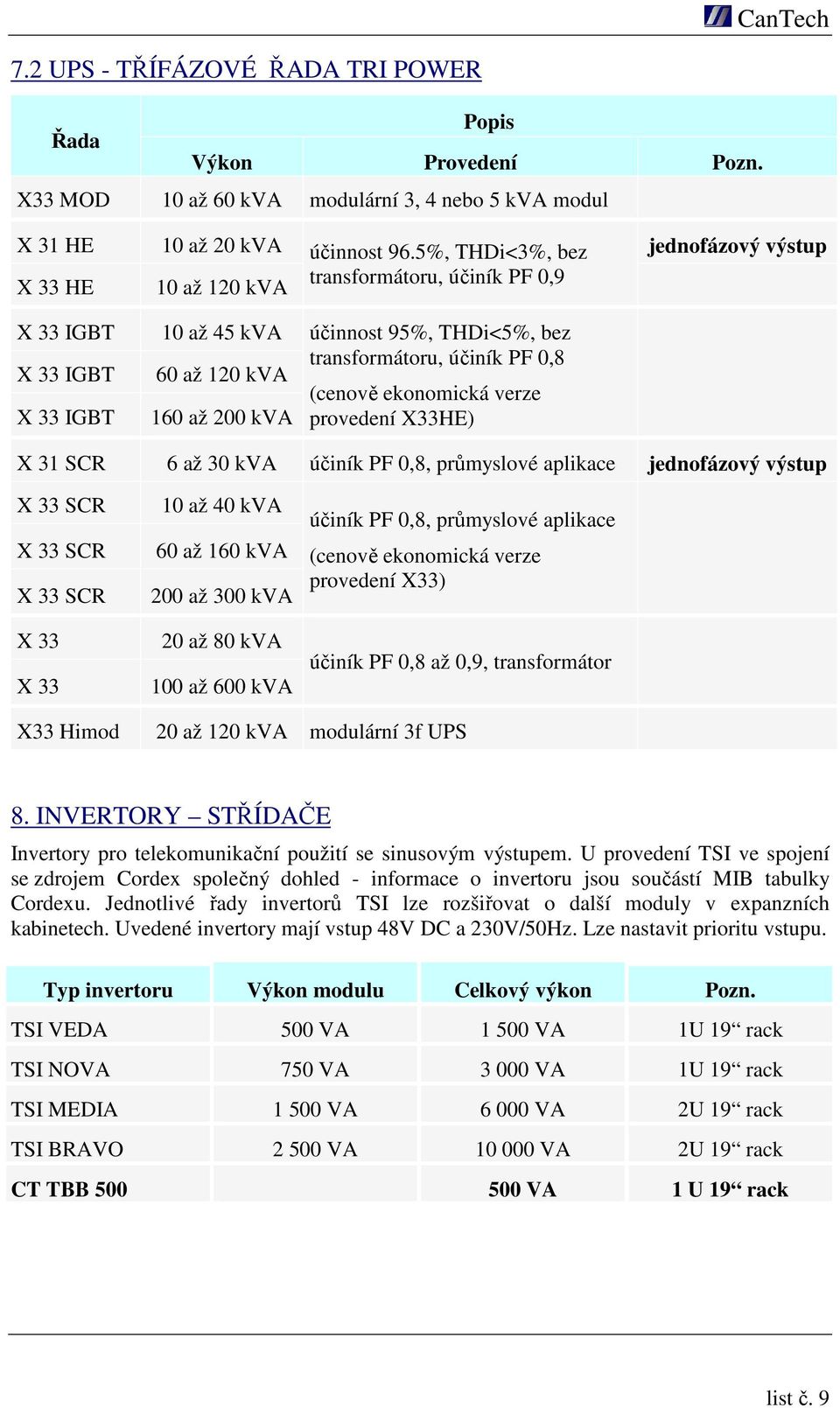

10 7.2 UPS - TŘÍFÁZOVÉ ŘADA TRI POWER Řada Popis Výkon Provedení Pozn. X33 MOD 10 až 60 kva modulární 3, 4 nebo 5 kva modul X 31 HE 10 až 20 kva účinnost 96.5%, THDi<3%, bez jednofázový výstup X 33 HE 10 až 120 kva transformátoru, účiník PF 0,9 X 33 IGBT X 33 IGBT X 33 IGBT 10 až 45 kva 60 až 120 kva 160 až 200 kva účinnost 95%, THDi<5%, bez transformátoru, účiník PF 0,8 (cenově ekonomická verze provedení X33HE) X 31 SCR 6 až 30 kva účiník PF 0,8, průmyslové aplikace jednofázový výstup X 33 SCR X 33 SCR X 33 SCR X 33 X až 40 kva 60 až 160 kva 200 až 300 kva 20 až 80 kva 100 až 600 kva účiník PF 0,8, průmyslové aplikace (cenově ekonomická verze provedení X33) účiník PF 0,8 až 0,9, transformátor X33 Himod 20 až 120 kva modulární 3f UPS 8. INVERTORY STŘÍDAČE Invertory pro telekomunikační použití se sinusovým výstupem. U provedení TSI ve spojení se zdrojem Cordex společný dohled - informace o invertoru jsou součástí MIB tabulky Cordexu. Jednotlivé řady invertorů TSI lze rozšiřovat o další moduly v expanzních kabinetech. Uvedené invertory mají vstup 48V DC a 230V/50Hz. Lze nastavit prioritu vstupu. Typ invertoru Výkon modulu Celkový výkon Pozn. TSI VEDA 500 VA VA 1U 19 rack TSI NOVA 750 VA VA 1U 19 rack TSI MEDIA VA VA 2U 19 rack TSI BRAVO VA VA 2U 19 rack CT TBB VA 1 U 19 rack list č. 9

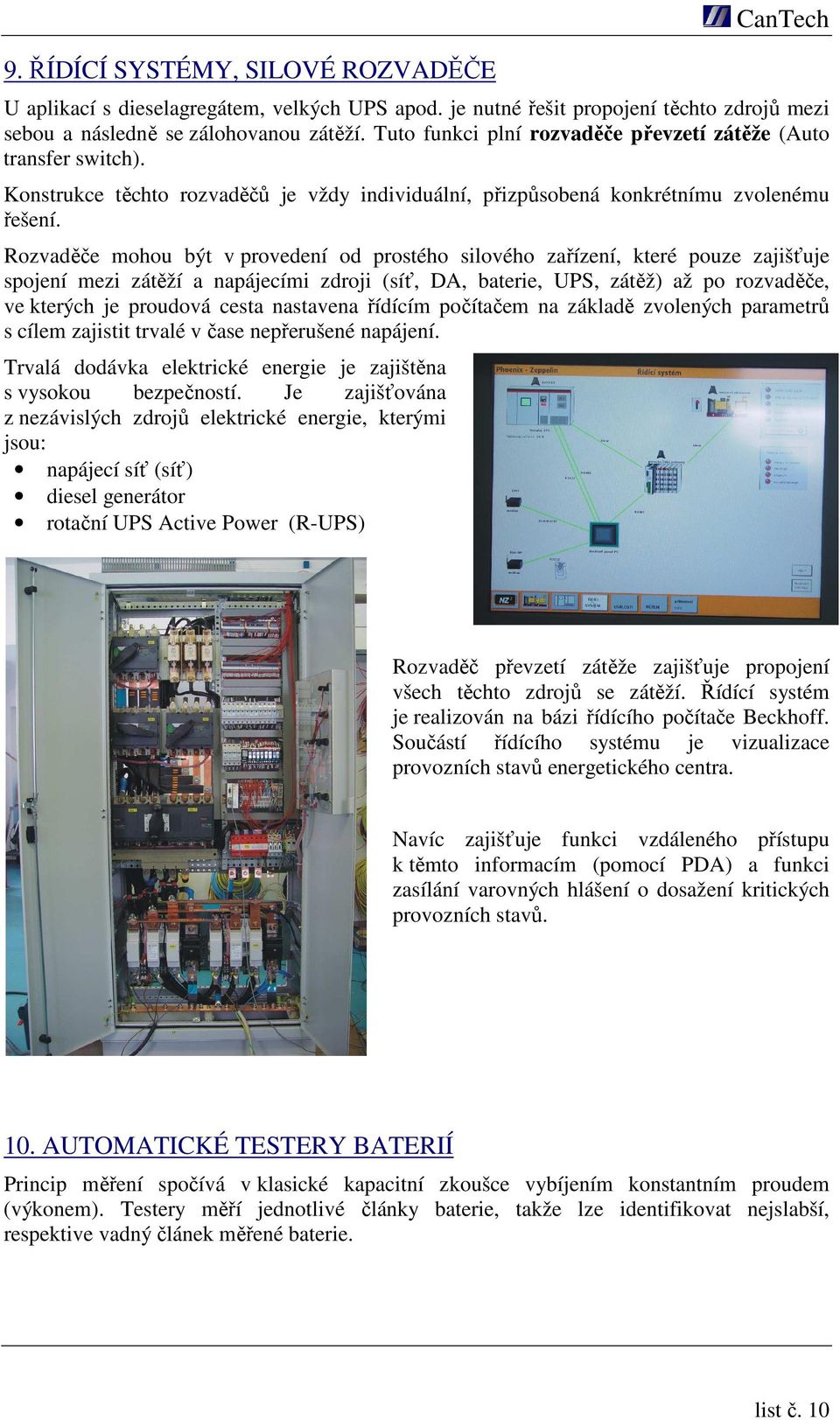

11 9. ŘÍDÍCÍ SYSTÉMY, SILOVÉ ROZVADĚČE CanTech U aplikací s dieselagregátem, velkých UPS apod. je nutné řešit propojení těchto zdrojů mezi sebou a následně se zálohovanou zátěží. Tuto funkci plní rozvaděče převzetí zátěže (Auto transfer switch). Konstrukce těchto rozvaděčů je vždy individuální, přizpůsobená konkrétnímu zvolenému řešení. Rozvaděče mohou být v provedení od prostého silového zařízení, které pouze zajišťuje spojení mezi zátěží a napájecími zdroji (síť, DA, baterie, UPS, zátěž) až po rozvaděče, ve kterých je proudová cesta nastavena řídícím počítačem na základě zvolených parametrů s cílem zajistit trvalé v čase nepřerušené napájení. Trvalá dodávka elektrické energie je zajištěna s vysokou bezpečností. Je zajišťována z nezávislých zdrojů elektrické energie, kterými jsou: napájecí síť (síť) diesel generátor rotační UPS Active Power (R-UPS) Rozvaděč převzetí zátěže zajišťuje propojení všech těchto zdrojů se zátěží. Řídící systém je realizován na bázi řídícího počítače Beckhoff. Součástí řídícího systému je vizualizace provozních stavů energetického centra. Navíc zajišťuje funkci vzdáleného přístupu k těmto informacím (pomocí PDA) a funkci zasílání varovných hlášení o dosažení kritických provozních stavů. 10. AUTOMATICKÉ TESTERY BATERIÍ Princip měření spočívá v klasické kapacitní zkoušce vybíjením konstantním proudem (výkonem). Testery měří jednotlivé články baterie, takže lze identifikovat nejslabší, respektive vadný článek měřené baterie. list č. 10

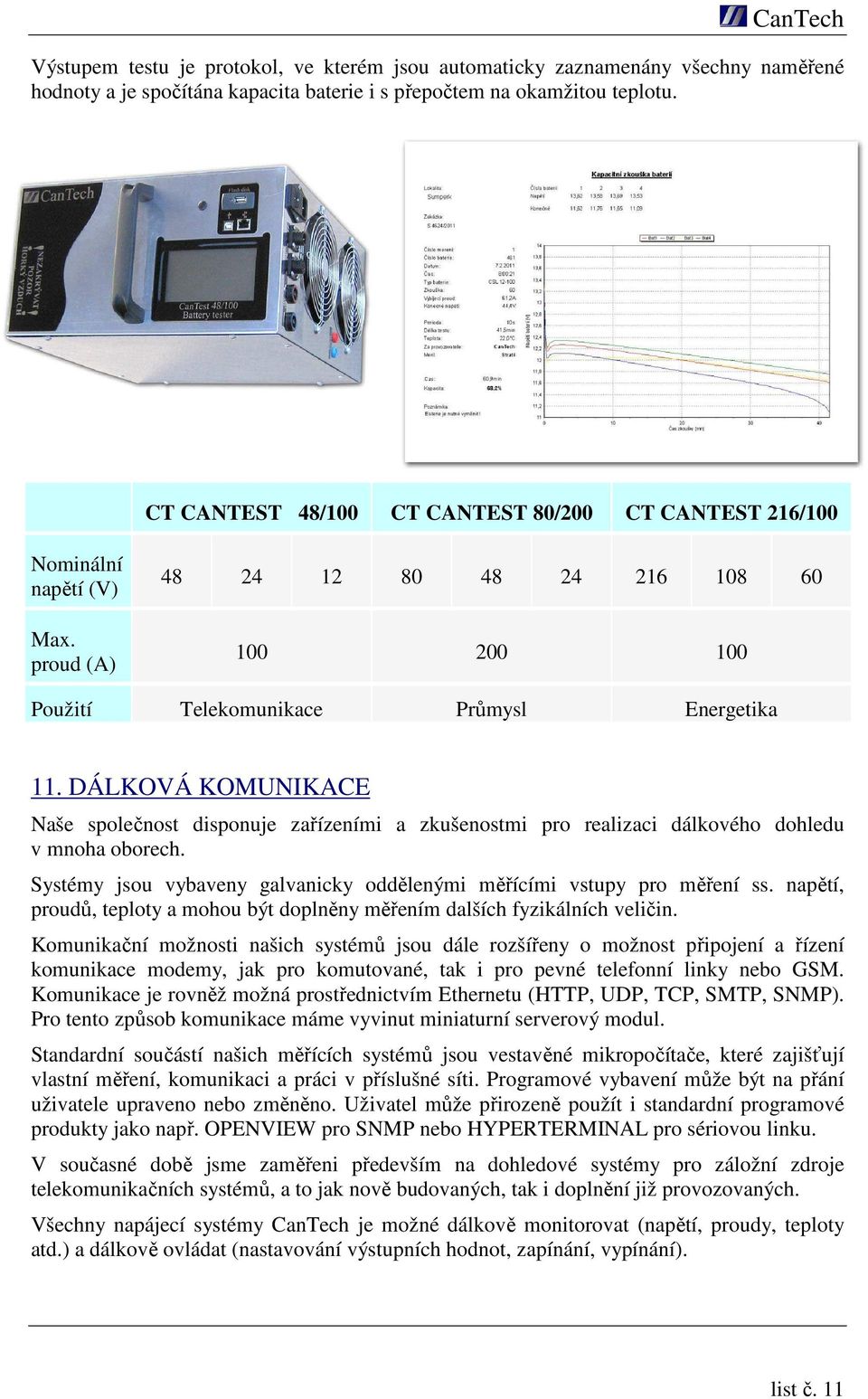

12 Výstupem testu je protokol, ve kterém jsou automaticky zaznamenány všechny naměřené hodnoty a je spočítána kapacita baterie i s přepočtem na okamžitou teplotu. CT CANTEST 48/100 CT CANTEST 80/200 CT CANTEST 216/100 Nominální napětí (V) Max. proud (A) Použití Telekomunikace Průmysl Energetika 11. DÁLKOVÁ KOMUNIKACE Naše společnost disponuje zařízeními a zkušenostmi pro realizaci dálkového dohledu v mnoha oborech. Systémy jsou vybaveny galvanicky oddělenými měřícími vstupy pro měření ss. napětí, proudů, teploty a mohou být doplněny měřením dalších fyzikálních veličin. Komunikační možnosti našich systémů jsou dále rozšířeny o možnost připojení a řízení komunikace modemy, jak pro komutované, tak i pro pevné telefonní linky nebo GSM. Komunikace je rovněž možná prostřednictvím Ethernetu (HTTP, UDP, TCP, SMTP, SNMP). Pro tento způsob komunikace máme vyvinut miniaturní serverový modul. Standardní součástí našich měřících systémů jsou vestavěné mikropočítače, které zajišťují vlastní měření, komunikaci a práci v příslušné síti. Programové vybavení může být na přání uživatele upraveno nebo změněno. Uživatel může přirozeně použít i standardní programové produkty jako např. OPENVIEW pro SNMP nebo HYPERTERMINAL pro sériovou linku. V současné době jsme zaměřeni především na dohledové systémy pro záložní zdroje telekomunikačních systémů, a to jak nově budovaných, tak i doplnění již provozovaných. Všechny napájecí systémy CanTech je možné dálkově monitorovat (napětí, proudy, teploty atd.) a dálkově ovládat (nastavování výstupních hodnot, zapínání, vypínání). list č. 11

13 Možnosti komunikace: Modem RS 485 RS 232 Ethernet 10 Base-T 11.1 CT WATCHER 5 - MĚŘÍCÍ SYSTÉM PRO DÁLKOVÝ SBĚR DAT Analogově digitální měřící zařízení vyvinuté především pro DC napájecí systémy, které nejsou vybaveny měřením a dálkovým dohledem. Dálkový přístup je možný buď prostřednictvím sériové linky RS 232 (Wartcher 5.1) nebo prostřednictvím ethernetu (Watcher 5.2). Watcher obsahuje 2 x měření napětí, 2 x měření proudu, měření teploty, 8 binárních vstupů (alarmy), 2 výstupy. Displej zobrazuje - napětí, proudy, teplotu, datum a čas, vstupní alarmy, alarmy hodnot, spotřebovanou energii. Zařízení má vlastní paměť (cca 2000 měření) ETHER 3 - KARTA PRO PŘENOS ALARMŮ ETHER 3 je zařízení vyvinuté především pro záložní DC napájecí systémy, které nejsou vybaveny dálkovým dohledem. ETHER 3 může monitorovat a dálkově dohlížet přes síť Ethernet na chod záložních napájecích systémů pomocí binárních kanálů. Hlavní specifikace: 6 bezpotenciálních vstupů 2 bezpotenciální výstupy (přepínací kontakt relé) protokoly HTTP, TCP, UDP, SNMP SMTP možnost posílání ů na 2 adresy HTTP, SMTP možnost uživatelsky měnit obsah napájení 9 60V DC (36 70V galvanicky oddělené volitelné) Kontaktní adresa: Bankovní spojení: Internet: Potoční ul. 2173/ 40 KB Šumperk Šumperk č.ú.: /0100 : (995) IČO: Fax: DIČ: CZ Zapsáno v OR KOS Ostrava, spis. zn. oddíl C, vložka cantech@cantech.cz list č. 12
