MS6D měřicí a záznamová ústředna

Transkript

1 MS6D měřicí a záznamová ústředna code: MS6D Kompletní řešení pro monitoring teploty, vlhkosti a dalších veličin. Záznamové ústředny jsou určeny pro měření, záznam, vyhodnocení a následné zpracování vstupních elektrických veličin, které podléhají relativně pomalým změnám (>1s). Ve spojení s patřičnými snímači a převodníky jsou vhodné pro monitoring fyzikálních veličin. Zařízení obsahuje kalibrační list od výrobce s deklarovanými metrologickými návaznostmi etalonů vychází z požadavků normy ČSN EN ISO/IEC Kalibrační list je vždy dle osazených modulů. Pokud je zákazníkem udána požadovaná konfigurace vstupů ústředny, kalibrační list dokládá kalibraci vstupů dle této požadované konfigurace maximálně jeden rozsah pro každý ze 16 vstupů. Popis

2 Zařízení umožňuje: 16 softwarově programovatelných vstupů měřit a zpracovávat 1 až 16 vstupních veličin každý z 16 kanálů nabízí možnost nastavení virtuálního kanálu (počítatelný) pořizovat autonomní časový záznam měřených veličin vytvářet alarmové stavy na základě vzniklých alarmů vykonávat další akce (akustická, optická signalizace, ovládání reléových výstupů, vysílání SMS zpráv, ovládání telefonního hlásiče, předávání zpráv pomocí různých protokolů Ethernetového rozhraní atd.) online monitorovat naměřené hodnoty a stavy Každý z 16 kanálů nabízí: nezávislé nastavení hystereze, zpoždění nastavení až čtyř podmínek pro vznik poplachu

3 Alarmování prostřednictvím: GSM modemu ové zprávy Telefonního dialeru Integrovaného bzučáku Externí sirény nebo světla Sepnutí relé Použití: potravinářský průmysl HACCP farmaceutický průmysl transfúzní stanice, lékárny datová centra, serverovny vytápění, klimatizace, chlazení energetický management budov skladové hospodářství výzkum a vývoj Typy vstupů měřící ústředny Měřené veličiny proud napětí měření odporu DC DC dvouvodičové měření odporu Rozsah Přesnost Poznámka 4 až 20 ma ±0.1% FS (±0.02mA) Mohou být připojeny jak pasivní snímače, které napájí přímo ústředna, tak i snímače aktivní s vlastním napájením. Vstupní odpor cca 110 ohmů. 10V až +10V ±0.1% FS (±10 mv) 1V až +1V ±0.1% FS (±1 mv) 100mV až +100mV ±0.1% FS (±100 uv) 18mV až +18mV ±0,1% FS (±18 uv) 0 až 300 Ohmů ±0.1% FS (±0.3 Ohmů) měřicí proud cca 50ms 0 až 3000 Ohmů ±0.1% FS (±3 Ohmů měřicí proud cca 50ms 0 až Ohmů ±0.1% FS (±10 Ohmů) měřicí proud cca 50ms vstupní odpor cca 10 Mohmů

4 Ni1000 teplotní čidla Pt a Ni Pt100 Pt1000 termistor ±0.2 C (50 C až 100 C) Ni1000/6180 ppm, dvouvodičové připojení ±0.2% MH (100 C až 250 C) měřicí proud cca 50ms ±0.2 C (200 C až+100 C) Pt100/3850 ppm, dvouvodičové připojení ±0.2% MH (+100 C až +600 C) měřicí proud cca 50ms ±0.2 C (200 C až+100 C) Pt1000/3850 ppm, dvouvodičové připojení ±0.2% MH (+100 C až +600 C) měřicí proud cca 50ms 50 C až +250 C 200 C až +600 C 200 C až +600 C NTC s volitelnou rovnicí do maximálního odporu termistoru cca ohmů K (NiCrNi) 200 C až 1300 C T (CuCuNi) 200 C až 400 C J (FeCo) 200 C až 750 C S (Pt10%RhPt) 0 až 1700 C N (NiCrSiNiSiMg) 200 C až 1300 C B (Pt30%RhPt) 100 C až 1800 C dle použitého odporového rozsahu linearizovaný, kompenzace studeného konce ±0.3% MH+1.0 C (300 C až 1800 C) linearizovaný, bez kompenzace studeného konce vstupní napětí pro stav "L" (INCOM) < 0.8 V beznapěťový kontakt otevřený kolektor defaultní nastavení: R25=2252Ω, R80=282.7Ω ±0.3% MH +1.5 C termočlánek binární signál stejná charakteristika pro všechny připojené termistory vstupní napětí pro stav "H" (INCOM) > 2 V binární signál odpor sepnutého kontaktu pro stav "L" (INCOM) < 1 kohm odpor sepnutého kontaktu pro stav "H" (INCOM) > 10 kohm napěťové úrovně minimální doba pro zachycení změny: 200ms vstup podporuje protokol Modbus RTU nebo Advantech RS485 vstup pro sériový signál RS485 pouze na objednávku připojená zařízení musí mít stejné komunikační parametry vstup může spolupracovat až s 16 zařízeními galvanicky oddělený

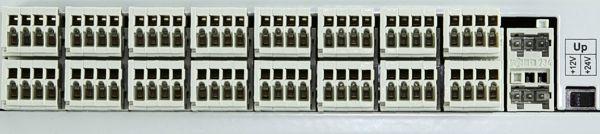

5 Obrázek: vstupy ústředny s přepínačem napětí 12Vdc/24Vdc pro napájení připojených senzorů. Sériový vstup RS485IN je za příplatek. Obrázek: komunikační rozhraní, alarmové výstupy, připojení napájení. Ethernetové rozhraní je za příplatek. Funkce Ethernetového rozhraní: Ethernetové rozhraní Ústřednu je možné připojit do standardní počítačové sítě. Je podporován 10 a 100Mb/s Ethernet. Není tedy nutné budovat nové datové rozvody. Díky tomu je možné značně snížit náklady na instalaci a urychlit zprovoznění monitorovacího systému. Modbus protokol Umožňuje čtení aktuálně měřených hodnot pomocí průmyslového standardu Modbus. Hodnoty jsou poskytovány v několika formátech. Protokol je vhodný pro zařazení ústředny do SCADA systémů. SNMPv1 protokol Aktuálně měřené hodnoty je dále možné získat pomocí protokolu SNMPv1. Zdarma jsou k dispozici MIB tabulky. Určeno převážně pro IT oblast a použití v managed počítačových sítích. Rychlé stahování dat Oproti předchozí generaci ústředen MS5 byla až 4x zvýšena rychlost stažení záznamu. SOAP protokol Protokol určený pro začlenění ústředny do vlastní www infrastruktury. Poskytované aktuální hodnoty je možné zachytit na www serveru (Apache, IIS) a dále je uživatelsky zpracovávat. Je podporován komunikační protokol SOAP verze 1.1. Pomocí tohoto protokolu ústředna zasílá v pravidelných intervalech aktuální hodnoty na zadaný server. Syslog protokol Při vzniku alarmu nebo chyby na ústředně je zaslána Syslog zpráva, kompatibilní s RFC Ústředna zasílá varovné y až na 3 různé adresy. Okamžitě zasílá při vzniku alarmového stavu monitorovaného technologického procesu. Informuje dále o chybových stavech samotného zařízení (chyba měřícího kanálu, zaplnění vnitřní paměti, chyba selftestu). Jsou podporovány i SMTP servery vyžadující autentizaci.

6 XML soubor Aktuální hodnoty je možné získat stažením XML souboru. Tato volba je vhodná pro zařazení ústředny do SCADA systémů. Displej ústředny Základní síťové parametry je možné nastavit přímo z displeje ústředny. Je možné změnit IP adresu, masku podsítě a výchozí bránu. Zabezpečený WEB server V zařízení je zabudovaný www server. Zde je možné sledovat aktuálně měřené hodnoty, stavy alarmů a informace o ústředně. Dále umožňuje nastavit přístupové heslo pro www stránky. WWW stránky jsou uživatelsky modifikovatelné. Zdarma je k dispozici SDK popisující tvorbu stránek. SNMP Trap Zasílání SNMP Trap zpráv při vzniku alarmu nebo chybového stavu ústředny. Databázový systém Připraveno na propojení s databázovým systémem včetně přenosu online hodnot. WWW vzdálené podmínky Je možné provádět ovládání vzdálených podmínek a relé i přes www rozhraní. XML soubor Aktuální hodnoty je možné získat stažením XML souboru. Tato volba je vhodná pro zařazení ústředny do SCADA systémů. Obsah dodávky: Kalibrační list od výrobce s deklarovanými metrologickými návaznostmi etalonů vychází z požadavků normy ČSN EN ISO/IEC Kalibrační list je vždy dle osazených modulů. Pokud je zákazníkem udána požadovaná konfigurace vstupů ústředny, kalibrační list dokládá kalibraci vstupů dle této požadované konfigurace maximálně jeden rozsah pro každý ze 16 vstupů. Základní návod k použití kabel pro komunikaci přes USB Bezplatný program pro Windows lze stáhnout zde Rozdíly ve vlastnostech měřících ústředen MS6D a MS55D MS55D MS6xx 1 až 16 hardwarových vstupních modulů 16 softwarově programovatelných vstupů max. možný měřený DC proud 5A dc 20mA dc max. možné měřené DC napětí 75V dc 10V dc citlivost stejnosměrného napětí 100mV dc 18mV dc max. možný měřený AC proud 5A ac max. možné měřené AC napětí 50V ac 0 až 5 khz vstupy možnost měření frekvence

7 čítač pulsů (elektroměry) ano galvanicky oddělené vstupy ano pouze vstup RS485 signálu ano verze pro rack Technická data Technické parametry Hodnota Celková kapacita paměti Typ paměti Způsob ukládání dat do paměti Interval záznamu Údaj o čase Rozlišení AD převodníku analogové kanály Komunikační rychlosti Napájení Rozsah provozní teploty ústředny Rozměry včetně konektorů Krytí Hmotnost Záruka 2MB (až naměřených údajů)s) vnitřní zálohovaná SRAM paměť necyklický po zaplnění paměti se záznam zastaví cyklický po zaplnění paměti se nejstarší hodnoty přepisují novými individuálně nastavitelný pro každý vstupní kanál od 1 sekundy do 24 hod zálohované hodiny reálného času s rozlišením 1s 16 bitů, doba převodu cca 60ms/kanál 9600, 19200, 57600, Bd, * Bd (* pro USB, Ethernet) 24Vdc, odběr samotné ústředny cca 80 ma 0 až +50 C 215 x 225 x 44 mm (Š x H x V) IP20 cca 800 g 2 roky
