1 Obsah Měření elektrických veličin strana Dvoukanálový scopemetr GDS Digitální multimetry ESCORT 279/ Digitální multimetry Metrahit X-tra, Tech, Pro, Base... 4 Provozní multimetry Metrix MTX 3281, MTX 3282, MTX Tester polovodičových součástek CT Klešťový True-RMS multimetr APPA A18plus... 7 Klešťový multimetr APPA 39MR... 8 RLC můstek HM Analyzátor kvality energie Power Q a Power Q PLUS Třífázový analyzátor kvality energie C.A 8334B Qualistar Třífázový analyzátor kvality energie PROVA Přístroje pro revizi a kontrolu Přístroj pro revizi el. spotřebičů REVEXprofi Přístroj pro revizi el. spotřebičů PU 294 DELTA Adaptér pro revize třífázových spotřebičů PD Digitální měřič izolace C.A Měřič izolačních odporů C.A 6545/ Sdružené revizní přístroje pro NN rozvody EUROTEST XA EU a XA ST Měření neelektrických veličin Termokamera MobIR M2/M Otáčkoměr DT 2268 / DT Otáčkoměr DT Siloměr FG 5100 / FG Anemometr Lutron AM-4221 / ABH Luxmetr Lutron LM-81LX / teploměr TM Vlhkoměr PHB-318 / měřič čistoty vody PWA-301 / měřič PH Měřič elektromagnetického pole EMF-828 / EMF Analyzátor barev Lutron RGB-1002 / měřič vlhkosti dřeva MS str.

2 Dvoukanálový scopemetr (GoodWill) GDS kanály, šířka pásma do 20 MHz Reálná vzorkovací rychlost 100 MS/s Barevný LCD displej Hloubka paměti 6 k bodů na kanál Funkce True-RMS multimetru pro U a I Měří R, C Diodový test, test spojitosti RS 232, USB Provozní doba 6 hodin Firma Goodwill přichází na trh s cenově velmi dostupným barevným dvoukanálovým scopemetrem. Šířka pásma je 20 MHz. Předností je standardní vybavení rozhraním USB a RS-232 pro komunikaci s počítačem. Provozní doba dosahuje až 6 hodin na 1 nabití. Šířka pásma Náběžná hrana 20 MHz 17.5 ns GDS-122 Displej barevný LCD; 3,8"; 320 x 240 bodů Počet kanálů 2 Plovoucí vstupy ANO Časová základna 5 ns - 5 s / díl Citlivost 5 mv - 5V díl Spouštění kanál 1, kanál 2, auto, singl, edig.e, video Scope měření 2 kurzory a 5 automatických měření Hloubka paměti 6 k bodů na kanál Paměť snímků a nastavení 4 snímky a 4 nastavení True-RMS multimetr U (vstupní odpor 10MΩ), I Rozsah napětí 400 mv, 4 V, 40 V, 400 V Přesnost U DC ±(1 % + 1 dig.), U AC ±(1 % + 3 dig.) Proud a přesnost I DC ±(1,5 % + 1 dig.) rozsah 40 ma I DC ±(1,5 % + 1 dig.) rozsah 400 ma I DC ±(3 % + 3 dig.) rozsah 20 A I AC ±(1,5 % + 3 dig.) rozsah 40 ma I AC ±(2 % + 1 dig.) rozsah 400 ma I AC ±(5 % + 3 dig.) rozsah 20 A Odpor 400 Ω, 4 kω, 40 kω, 400 kω, 40 MΩ, přesnost ±(1,5 % + 3 dig.) Kapacita 51,2 nf až 100 μf, přesnost ±(3 % + 3 dig.) PC interface RS 232 a USB Provozní doba 6 hodin Rozměr 180 x mm Hmotnost 690 g str.

3 Digitální multimetr (Escort) 278/279 měří U, I, R, C automatická indikace polarity měření teploty pomocí termočlánků J a K (pouze 279) rychlý bargraf 41 segmentů měření frekvence a teploty (pouze 279) podsvícený displej (pouze 279) funkce MAX, MIN, AVG, Data hold, Trigger měření diod, spojitosti automatické vypínání Model Velikost displeje 4 dig. 4 dig. Bargraf 41 segmentů 41 segmentů Měřená hodnota TRMS RMS Stejnosměrné napětí Rozsah 999.9mV až 1000V 999.9mV až 1000V Základní přesnost 0.09% + 2 dig. 0.09% + 2 dig. Střídavé napětí Rozsah 999.9mV až 1000V 999.9mV až 1000V Základní přesnost 1.0% + 5 dig. 1.2% + 5 dig. Šířka pásma 40Hz až 2kHz 40Hz až 500Hz Stejnosměrný proud Rozsah 999.9μA až 10A 999.9μA až 10A Základní přesnost 0.1% + 3 dig. 0.1% + 3 dig. Střídavý proud Rozsah 999.9μA až 10A 999.9μA až 10A Základní přesnost 1.0% + 5 dig. 1.2% + 5 dig. Šířka pásma 40Hz až 2kHz 40Hz až 500Hz Odpor Rozsah 999.9Ω až 100MΩ 999.9Ω až 100MΩ Základní přesnost 0.3% + 3 dig. 0.3% + 3 dig. Kapacita Rozsah 9.999μF až 9999μF 9.999μF až 9999μF Základní přesnost 2% + 5 dig. 2% + 5 dig. Frekvence Rozsah Rozlišení Základní přesnost 9.999Hz až 999.9kHz 0.001Hz 0.03% + 3 dig. NE Teplota (termočlánky J/K, kompenzace 0 C) Rozsah -40 až C pro článek K Funkce T1, T2, T1-T2 Základní přesnost 0.3% + 3 C NE str. 3

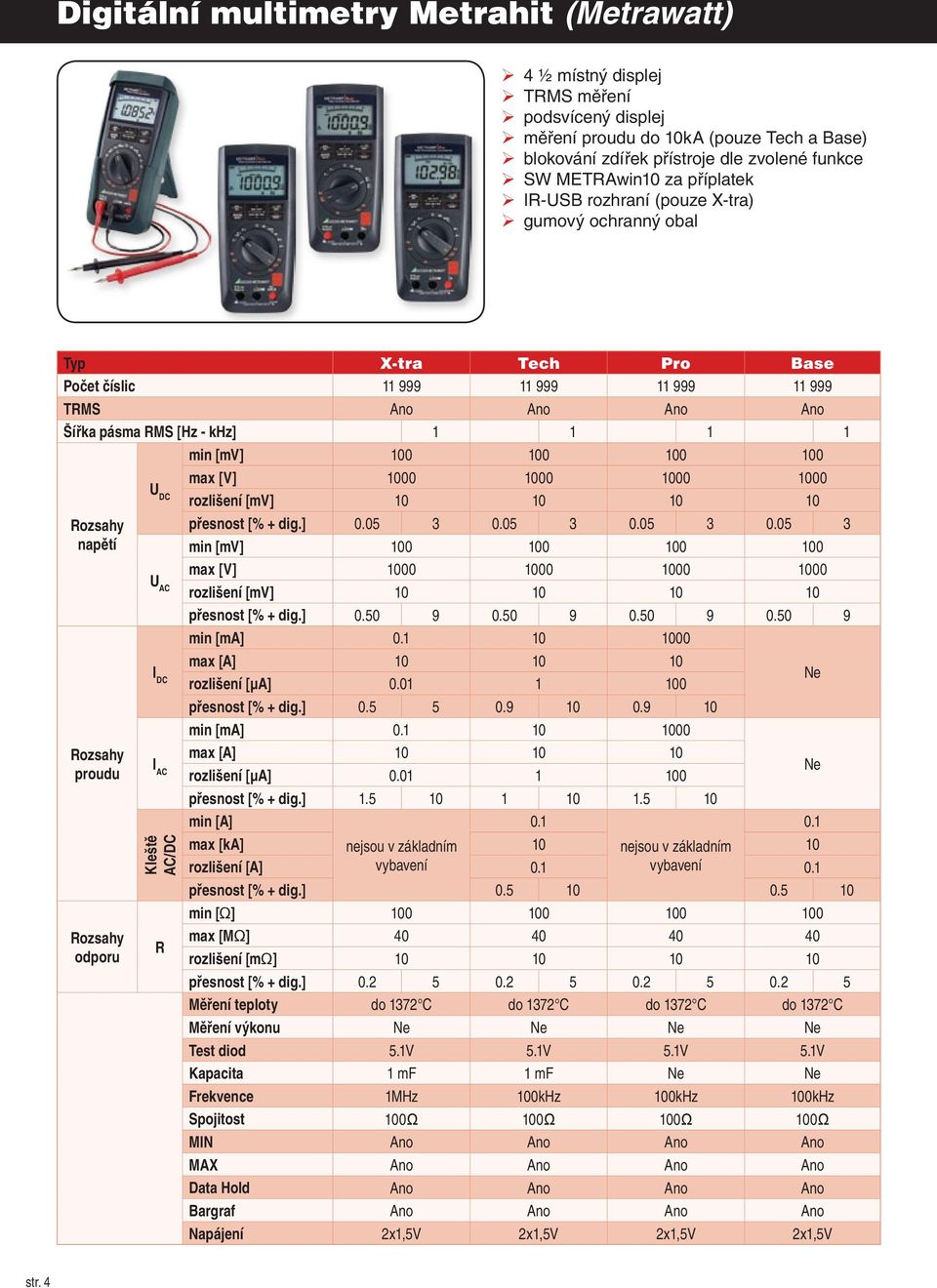

4 Digitální multimetry Metrahit (Metrawatt) 4 ½ místný displej TRMS měření podsvícený displej měření proudu do 10kA (pouze Tech a Base) blokování zdířek přístroje dle zvolené funkce SW METRAwin10 za příplatek IR-USB rozhraní (pouze X-tra) gumový ochranný obal Typ X-tra Tech Pro Base Počet číslic TRMS Ano Ano Ano Ano Šířka pásma RMS [Hz - khz] Rozsahy napětí Rozsahy proudu Rozsahy odporu U DC U AC I DC I AC Kleště AC/DC R min [mv] max [V] rozlišení [mv] přesnost [% + dig.] min [mv] max [V] rozlišení [mv] přesnost [% + dig.] min [ma] max [A] rozlišení [µa] přesnost [% + dig.] min [ma] max [A] rozlišení [µa] přesnost [% + dig.] min [A] max [ka] nejsou v základním 10 nejsou v základním 10 rozlišení [A] vybavení 0.1 vybavení 0.1 přesnost [% + dig.] min [Ω] max [MΩ] rozlišení [mω] přesnost [% + dig.] Měření teploty do 1372 C do 1372 C do 1372 C do 1372 C Měření výkonu Ne Ne Ne Ne Test diod 5.1V 5.1V 5.1V 5.1V Kapacita 1 mf 1 mf Ne Ne Frekvence 1MHz 100kHz 100kHz 100kHz Spojitost 100Ω 100Ω 100Ω 100Ω MIN Ano Ano Ano Ano MAX Ano Ano Ano Ano Data Hold Ano Ano Ano Ano Bargraf Ano Ano Ano Ano Napájení 2x1,5V 2x1,5V 2x1,5V 2x1,5V 0.1 Ne Ne 0.1 str. 4

5 Provozní dig. multimetry (METRIX) řady MTX 3280 Grafický displej s rozlišením 160 x 160 bodů Měření U, I, f, R,C, dbm, Měření teploty (dle typu) Základní přesnost od 0,02% Paměť až hodnot (dle typu) Grafické zobrazení uložených hodnot Funkce MIN/MAX/AVG, %, REL Měření teploty (dle typu) Bluetooth, RS232 a USB (dle typu) NiMH dobíjecí baterie Nové True-RMS multimetry Metrix MTX řady 3280 přináší nové možnost při měření v provozu. Mimo měřicí funkce obvyklé u této třídy jako jsou napětí, proud (až 20A), odpor, kapacita atd. výrobce vybavil přístroj i možností měření frekvence, polovodičových komponentů, teploty, db atd., nebo lze využít funkce pro přepočet signálů z různých převodníků a snímačů s možností definice funkce ax+b a výběru vlastní jednotky. Matematické, statistické a komparační funkce pak umožní ještě daleko širší použití než stávající běžné provozní přístroje. Novinkou je velký grafický displej 160 x 160 bodů. Komunikace s PC probíhá pomocí rozhraní Bluetooth. MTX3281 MTX3282 MTX3283 Displej Výklopný grafický displej Měření napětí 5 rozsahů, 100 mv až V Přesnost DC 0,1 % + 8 dig. 0, dig. 0, dig. Přesnost AC + DC 0,7 % + 40 dig. 0,3 % + 40 dig. 0,3 % + 40 dig. Měření proudu 6 rozsahů 1000 µa až 20 A (max. 30 s) Přesnost DC 0,08 % + 8 dig. 0,08 % + 8 dig. 0,08 % + 8 dig. Přesnost AC + DC 1,0 % + 30 dig. 0,3 % + 30 dig. 0,3 % + 30 dig. Frekvenční rozsah DC až 20 khz DC až 50 khz DC až 50 khz Frevence a perioda 7 rozsahů 10 Hz až 2 MHz s přesností 0,02 % + 8 dig. Střída 5-95 % s rozlišením 0,01 % Odpor rozsahy 1000 Ω až 50 MΩ Kapacita rozsahy 10 nf až 10 mf, přesnost 1 % + 5 dig. Teplota NE termočlánky J, K a sondy Pt 100 a Pt 1000 Měření dbm a db NE NE ANO Měření výkonu NE NE výpočtem (R * I 2 ) Matematické funkce NE ANO ANO Paměť NE 6500 hodnot 6500 hodnot Funkce DH,Min, Max, dioda ANO ANO ANO Napájení 3 LR6 baterie nebo NiMH 3 LR6 baterie nebo NiMH 3 LR6 baterie nebo NiMH Adaptér síťový NE ANO ANO Bezpečnost a krytí CAT IV 600 V, CATIII 1000 V, IP 51 Rozměry 44 x 85 x 180 mm Hmotnost 400 g Verze přístroje dle komunikace Bez komunikace MTX3281Basic MTX3282Basic MTX3283Basic RS USB MTX3281-COM MTX3282-COM MTX3283-COM Bluetooth verze NE MTX3282-BT MTX3283-BT str. 5

6 Tester polovodičových součástek CT22 měření běžných tranzistorů, výkonových tranzistorů s integrovaným R BE, tyristorů, triaků, diod, odporů, optočlenů a optotriaků rychlá identifikace elektronických součástek automatický proces s minimálními nároky na obsluhu přesnost měření odporů lepší než ±2% maticový displej 2x8 znaků hmotnost cca. 85g Měření tranzistorů: Automatické určení struktury tranzistoru: NPN, PNP Dle napětí U BE je určen typ tranzistoru: SI (křemíkový), GE (germaniový), DARL (Darlingtonovo zapojení), LOGI (logický tranzistor), MOSF (MOSFET) Zobrazení proudového zesil. činitele s měřicím proudem, zbytkového proudu tranzistoru a napětí U BE U tranzistorů MOSFET je měřeno zesílení U GS a proud I D při tomto napětí Měření výkonových tranzistorů s integrovaným R BE. Možnost testu tranzistorů s R BE <20Ω. Zobrazení rozložení vývodů, diody CE, zbytkového proudu Měření tyristorů a triaků Identifikace součástky a rozložení vývodů Test tyristoru na funkčnost v 1. kvadrantu Test triaků na funkčnost v 1. a 3. kvadrantu Omezení pouze na součástky malých výkonů (součástky s max. proudem do cca. 10A) Měření diod: Zobrazení přiřazení vývodů Napětí v propustném směru V případě součástky s více P-N přechody jsou jednotlivé přechody testovány postupně se zobrazením pořadového čísla měření (přechodu). U stabilizačních diod je zobrazeno prahové napětí a Zenerovo napětí Měření optočlenů a optotriaků Nutná znalost rozložení vývodů Optočleny jsou vyhodnocovány jako tranzistory a optotriaky jako tyristory Identifikace přenosu optočlenu nad a pod 100% Měření odporů Rozsah měření je od 1Ω do 500kΩ s rozlišením 1Ω. Maximální hodnota detekovaného odporu je 10MΩ. Další funkce: Automatické vypnutí po 1 minutě Zobrazení stavu baterie Napájení 6 ks NiMH knoflíkových baterií Možnost dobíjení přes konektor ze zdroje 12V/100mA str. 6

7 Klešťový multimetr True-RMS APPA A18plus 3 3/4 místný podsvícený displej, zobrazení 6000 číslic Měří AC, DC, R, teplotu, frekvenci Měří výkon, THD, náběhový proud Indikace sledu fází Funkce Min/Max, DH, Peak Hold, spojitost Tlačítko automatického nulování pro I DC Splňuje CAT III 600 V / CAT II 1000 V Nový praktický True-RMS multimetr APPA A18P umožňuje měřit AC/DC napětí, proud, výkon, PF, THD, sled fází, odpor, spojitost, náběhový proud, frekvenci a teplotu. Přístroj je vybaven funkcí Min/Max, DH a DP. Předností přístroje je univerzálnost. Funkce Rozsah Rozlišení Přesnost Napětí AC (True-RMS) 60 V, 600 V, 1000 V 10 mv ±(1,0 % + 5 dig.) při 50 Hz Hz Napětí DC 60 V, 600 V, 1000 V 10 mv ±(1,0 % + 5 dig.) Proud AC (True-RMS) 600 A 0,1 A ±(1,9 % + 9 dig.) při 50 Hz Hz Proud DC 600 A 0,1 A ±(1,9 % + 9 dig.) Výkon 4 kw - 60 kw 1 W ±(2,9 % + 14 dig.) při 50 Hz Hz cos j -1 až +1 0,01 ±3 THD 0,1 % % 0,10% ±(3,0 % + 10 dig.) Odpor 20 kω 0,1 Ω ±(1,0 % + 5 dig.) Frekvence 10 Hz - 4 khz 0,1 Hz ±(0,1 % + 5 dig.) Teplota -50 C až C 0,1 C ±(0,1 % + 3 C) Spojitost < 30 Ω, tón 2 khz Diodový test 3 V max Vzorkování 3x / s Indikace přetížení ANO Indikace stavu baterií ANO Kategorie CAT III/600 V, CAT II/1000V Průměr měř. vodiče max 35 mm Napájení 9 V baterie Provozní doba 50 hodin Hmotnost 380 g Rozměry 78 mm x 235 mm x 51 mm str. 7

8 Klešťový multimetr True-RMS APPA 39MR 3 1/2 místný displej, zobrazení 4000 číslic Měří I a U (AC/DC), R, teplotu, spojitost Měření frekvence Automatická volba rozsahů Funkce Peak Hold Tlačítko automatického nulování pro I DC Automatické vypínání Splňuje CAT II 1000 V Nový jednoduchý True-RMS multimetr APPA 39MR umožňuje měřit AC/DC proud do 1000A, napětí AC/DC, odpor, spojitost, frekvenci. Přístroj je vybaven funkcí PEAK HOLD a automatickým vypínáním. Předností tohoto přístroje je jeho jednoduchost a možnost širokého uplatnění v nejrůznějších oblastech. Rozsah Rozlišení Přesnost Napětí AC (True-RMS) 60 V, 600 V 0,1V ±(1,2 % + 5 dig.) při 50 Hz Hz Napětí DC 850 V 0,1 V ±(0,7 % + 2 dig.) Proud AC 400 A, 1000 A 0,1 A ±(1,5 % + 5 dig.) při 40 Hz Hz Proud DC 400 A, 1000 A 0,1 A ±(0,9 % + 3 dig.) pro A Výkon 4 kw - 60 kw 1 W ±(1,9 % + 5 dig.) pro A Odpor 4 kω, 40 kω 0,1 Ω ±(1,0 % + 2 dig.) Frekvence 20 Hz - 10 khz 0,1 Hz ±(0,5 % + 5 dig.) Spojitost Vzorkování Indikace stavu baterií Kategorie Průměr měř. vodiče Napájení Provozní doba Hmotnost Rozměry Příslušenství < 100 Ω 2x / s ANO CAT III/600 V, CAT II/1000V max. 51 mm 9 V baterie 40 hodin 420 g 100 mm x 265 mm x 42 mm vodiče, baterie, pouzdro str. 8

9 RLC MŮSTEK (HAMEG) HM8118 Základní přesnost 0.05% Měření ve frekv. Rozsahu 20Hz až 200kHz. Měření L, C, Z, R, X, Y, G, B, D, Q, Q, Δ M, N 12 provedených měření za sekundu Paralelní a sériový mód Nastavitelné předpětí pro měření kondenzátorů 40V Měření transformátorů USB a RS232 v zákl. vybavení; GPIB na objednávku Rozsahy: Veličina Rozsah Z, R, X 0.01mΩ až 100MΩ Y, G, B 10nS až 1kS C 0.01pF až 100mF L 10nH až 100kH D až Q 0.1 až Q -180 až 180 Δ % až % M 1μH až 100H N 0.95 až 500 Předpětí: Vnitřní předpětí 0 až +5V DC Rozlišení 10mV Externí předpětí 0 až +40V DC (max 0.25A) Vnitřní naproudění 0 až +200mA Rozlišení 1mA Spouštění stálé, manuální, externí Zpoždění spouštění 0 až 999ms Rozlišení 1ms Doba měření (f > 1kHz) Rychlý 70ms Střední 125ms Pomalý 0.7s 100MΩ (impedance) 4MΩ 0.2% + Z / 1.5GΩ 1MΩ 25kΩ 0.1% + 0.5% + Z / 1.5GΩ Z / 2GΩ 100Ω 0.5% + Z / 100MΩ 0.2% + Z / 100MΩ 0.2% + 0.1% + 1mΩ / Z 2.5Ω 0.2mΩ / Z 0.5% + 0.3% + 1mΩ / Z 10mΩ 0.2mΩ / Z 20Hz 1kHz 10kHz 100kHz 0.5% + 5mΩ / Z + Z / 100MΩ Ostatní funkce a vlastnosti: Kalibrace naprázno, zkrat, zátěž Paměť 9 nastavení Rozhraní USB/RS-232 standard GPIB na objednávku Bezpečnost Třída I (EN ) Napájení V±10%; 50-60Hz Spotřeba cca. 20W Pracovní teplota 10 C až 40 C Pracovní vlhkost 10% až 90% RH Velikost 285 x 75 x 365 mm Hmotnost cca. 4kg Měřicí funkce a schopnosti: Měřicí frekvence 20Hz až 200kHz (62 kroků) Přesnost frekvence ±100ppm Měřicí napětí 50mV RMS až 1.5mV RMS Rozlišení napětí 10mV RMS Přesnost napětí ±(5% až 5mV) str. 9

10 Analyzátor kvality energie Power Q a Power Q PLUS (METREL) měření výkonu do MW, MVAr, MVA měření energie do MWh, MVArh měření proudů do 3000 A, napětí do 550V USB a RS 232 rozhraní včetně kabelů a SW maticový displej 160 x 160 bodů harmonická analýza napětí a proudu do 50. harmonické s 200ms obdélníkovým oknem hmotnost 650g Model MI 2392 (Power Q PLUS ) MI 2492 (Power Q) RMS napětí, proud ano ano THD ano ano W, VA, VAr, cos(j) ano ano Záznam událostí (špičky, poruchy) ano Záznam (U, I, P, Q, S) ano ano Výpočet proudu pracovním vodičem ano ne ano Periodická analýza ano ano Spektrální analýza ano ano Energie ano ano Nevyvážená síť ano ne Osciloskopický mód ano ano Tabulkové zobrazení ano ano Měření v souladu s normou EN50160 Napětí a proudy: Vzorkovací frekvence Rozlišení Frekvenční rozsah Vstupní napětí Vstupní napětí Přesnost 1% ano 5120Hz 4 digity 45-66Hz 3 až 550V RMS L-N 3 až 550V RMS L-L ano Činitel amplitudy <1.4 při 550V RMS Proudový rozsah 4 až 1000A (s kleštěmi A1033) Proudový rozsah 5mA až 5A (s kleštěmi A1122) Výkony a energie: Rozlišení Výkonové rozsahy Rozsahy energie 4 dig. 1 až 40000MW, MVAr, MVA 1 až MWh, MVArh Datový logger Zobrazení a záznam min, max, avg hodnoty Napětí a proudy Výkon Volba U1, U2, U3, I1, I2, I3 Volba vzorkování 1s až 30 min Volba L1, L2, L3, celkem Volba vzorkování 1s až 30 min Spektrální Volba THD proudu 1, 2, 3 Volba THD napětí 1, 2, 3 Přechodové jevy Volba U1, U2, U3, I1, I2, I3 Volba vzorkování 10 až 200 ms Volba spouštění 2% až 100% rozsahu Standardní vybavení: Měřič Power Q PLUS nebo Power Q Proudové kleště 1000A/1V (3 kusy) Měřicí hroty (3 kusy) Krokosvorky (3 kusy) Napěťové kabely (4 kusy) SW PowerQLink s RS232 a USB kabelem Napájecí adaptér Akumulátory (6 kusů) Brašna Manuál Doklad o prvotní kalibraci Příslušenství na objednávku: A malá brašna A třífázový transformátor proudu A klešťový adaptér A malé proudové kleště 100A/1V A jednofázové flex kleště 3000A/1V A třífázové flex kleště 3000A/1V A mini proudové kleště 5A/1V S bezpečný adaptér s pojistkou S bezpečné ploché kleště str. 10

11 3f analyzátor kvality energie C.A 8334B Qualistar (CHAUVIN ARNOUX) TRMS napětí do 830V sdruž., proud do 6500A frekvenční rozsah 40Hz až 70Hz záznam špiček napětí a proudu činný, jalový a zdánlivý výkon harmonická analýza do 50. harmonické SW QualistarVIEW, příp. DataViewerPro výpočet THD, CF, PST - Flicker koeficient výpočet KF, DF, nesymetrie mezi fázemi fázorový diagram velký barevný displej pro snadné odlišení fází Veličina Rozsah Rozlišení Přesnost Napětí 6 až 480V 0.1V ± 0.5% 10 až 830V 0.1V ± 0.6% Harmonické 1. až 50. 1% ± (1,0% + 5) Úhel harmonických 1. až ± 3 Činný výkon 0 až 9999W 4 dig. ± 1.5% Zdánlivý výkon 0 až 9999VA 4 dig. ± 1.5% Jalový výkon 0 až 9999VAr 4 dig. ± 1.5% Účiník -1 až ± 1.5% Činná energie 0 až 9999MWh 4 dig. ± 1.5% Jalová energie 0 až 9999MVAh 4 dig. ± 1.5% Zdánlivá energie 0 až 9999MVArh 4 dig. ± 1.5% Proudová sonda Rozsah Průměr vodiče / délka sondy Přesnost MN 93A 0.05 až 100A AC 23 mm - - MN 93 2 až 200A AC 23 mm - - C193 3 až 1200A AC 52 mm - - Fázová chyba 10 až 1000A PAC 93 AC 42 mm 5% - 10 až 1400A DC Ampflex 450mm 10 až 6500A AC 450 mm 3% 2% Ostatní parametry: Parametr Hodnota Třífázový analyzátor kvality energie C.A. 8334B Qualistar umožňuje měření na nevyvážených třífázových soustavách v několika módech. Základní možností Velikost paměti 4 MB analýzy je osciloskopický režim. Pomocí této volby lze zobrazit současně průběhy Vzorkování 12,8 ksa/s napětí či proudů jednotlivých fází na jedné časové ose, fáze jsou barevně Rozměry 240 x 180 x 55 mm odlišeny. Uživatel má možnost zobrazit jednu veličinu na fázi dle vlastního výběru. Lze vybírat z možností: efektivní hodnota (TRMS), celkové harmonické Hmotnost 1,5 kg zkreslení (THD), činitel amplitudy (CF), minimální a maximální hodnotu. Další ze způsobů zobrazení je tabulkový výpis hodnot. V tomto módu přístroj uživatele informuje o poměrech v měřeném obvodu pomocí výše zmíněných parametrů a několika dalších dle jeho volby např. zobrazuje stejnosměrnou složku. Další možností analýzy je zobrazení fázorového diagramu. Všechny fáze jsou opět barevně označeny. Opět jsou zobrazeny efektivní hodnoty napětí či proudů a jejich fázový posuv. Dalším parametrem je nevyváženost sítě v %. Nedílnou součásti analyzátoru výkonu je harmonická analýza. Tento typ přístroje má digitálně implementovánu rychlou Fourierovu analýzu do 50. harmonické se zobrazením ve formě histogramu. Dalšími velmi důležitými funkcemi jsou měření a záznam výkonu všech tří fází a následný výpočet spotřebované energie, zachytávání špiček a přechodových jevů. Přístroj může pracovat ještě v tzv. Alarm módu, kde uživatel zadá hranice ve kterých by se měla měřená veličina pohybovat a jestliže veličina tuto hranici překročí, je událost zaznamenána. V neposlední řadě analyzátor disponuje obsáhlou nápovědou obsahující schémata zapojení pro každý druh měření. str. 11

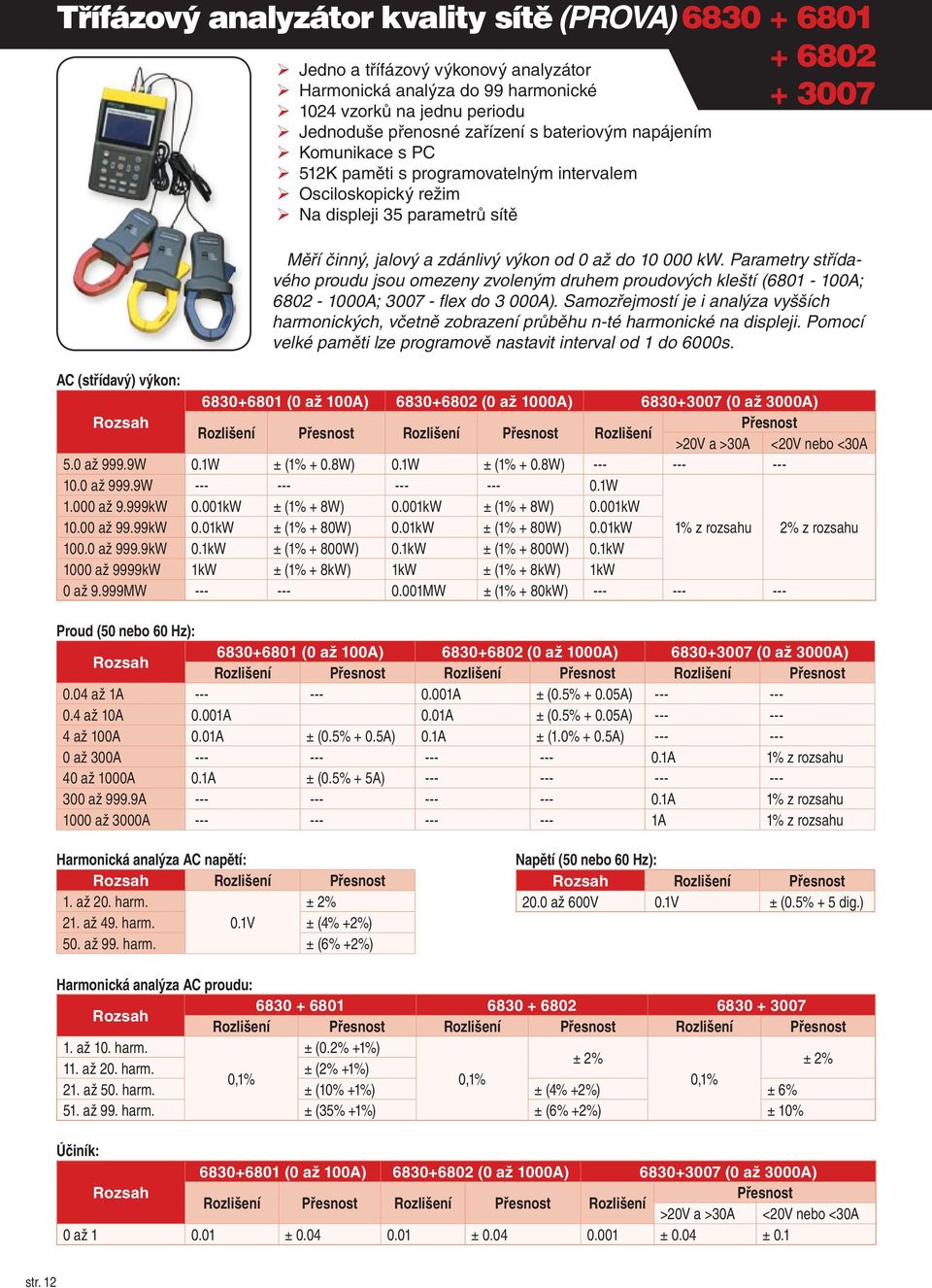

12 Třífázový analyzátor kvality sítě (PROVA) Jedno a třífázový výkonový analyzátor Harmonická analýza do 99 harmonické 1024 vzorků na jednu periodu Jednoduše přenosné zařízení s bateriovým napájením Komunikace s PC 512K paměti s programovatelným intervalem Osciloskopický režim Na displeji 35 parametrů sítě Měří činný, jalový a zdánlivý výkon od 0 až do kw. Parametry střídavého proudu jsou omezeny zvoleným druhem proudových kleští ( A; A; flex do 3 000A). Samozřejmostí je i analýza vyšších harmonických, včetně zobrazení průběhu n-té harmonické na displeji. Pomocí velké paměti lze programově nastavit interval od 1 do 6000s. AC (střídavý) výkon: (0 až 100A) (0 až 1000A) (0 až 3000A) Rozsah Přesnost Rozlišení Přesnost Rozlišení Přesnost Rozlišení >20V a >30A <20V nebo <30A 5.0 až 999.9W 0.1W ± (1% + 0.8W) 0.1W ± (1% + 0.8W) až 999.9W W až 9.999kW 0.001kW ± (1% + 8W) 0.001kW ± (1% + 8W) 0.001kW až 99.99kW 0.01kW ± (1% + 80W) 0.01kW ± (1% + 80W) 0.01kW 1% z rozsahu 2% z rozsahu až 999.9kW 0.1kW ± (1% + 800W) 0.1kW ± (1% + 800W) 0.1kW 1000 až 9999kW 1kW ± (1% + 8kW) 1kW ± (1% + 8kW) 1kW 0 až 9.999MW MW ± (1% + 80kW) Proud (50 nebo 60 Hz): Rozsah (0 až 100A) (0 až 1000A) (0 až 3000A) Rozlišení Přesnost Rozlišení Přesnost Rozlišení Přesnost 0.04 až 1A A ± (0.5% A) až 10A 0.001A 0.01A ± (0.5% A) až 100A 0.01A ± (0.5% + 0.5A) 0.1A ± (1.0% + 0.5A) až 300A A 1% z rozsahu 40 až 1000A 0.1A ± (0.5% + 5A) až 999.9A A 1% z rozsahu 1000 až 3000A A 1% z rozsahu Harmonická analýza AC napětí: Rozsah Rozlišení Přesnost 1. až 20. harm. ± 2% 21. až 49. harm. 0.1V ± (4% +2%) 50. až 99. harm. ± (6% +2%) Napětí (50 nebo 60 Hz): Rozsah Rozlišení Přesnost 20.0 až 600V 0.1V ± (0.5% + 5 dig.) Harmonická analýza AC proudu: Rozsah Rozlišení Přesnost Rozlišení Přesnost Rozlišení Přesnost 1. až 10. harm. ± (0.2% +1%) ± 2% ± 2% 11. až 20. harm. ± (2% +1%) 0,1% 0,1% 0,1% 21. až 50. harm. ± (10% +1%) ± (4% +2%) ± 6% 51. až 99. harm. ± (35% +1%) ± (6% +2%) ± 10% Účiník: (0 až 100A) (0 až 1000A) (0 až 3000A) Rozsah Přesnost Rozlišení Přesnost Rozlišení Přesnost Rozlišení >20V a >30A <20V nebo <30A 0 až ± ± ± 0.04 ± 0.1 str. 12

13 Fázový úhel: Rozsah Rozlišení Přesnost Rozlišení Přesnost Rozlišení Přesnost -180 až ± ± ± 2 0 až THD: Rozsah Rozlišení Přesnost Rozlišení Přesnost Rozlišení Přesnost 0 až 20.0% ± 1% ± 2% ± 2% 20.0 až 100% 0,1% ± (3% +5%) 0,1% ± (6% +1%) 0,1% ±(6% +1%) 100 až 999.9% ± (10% +10%) ± (10% +1%) ±(10% +1%) Frekvence: Rozsah Rozlišení Přesnost Rozlišení Přesnost Rozlišení Přesnost 45 až 65Hz 0.1Hz ±0.1Hz 0.1Hz ±0.1Hz 0.1Hz ±0.2Hz Zachycení špiček: Rozsah Rozlišení Přesnost 50 Hz 19µs ±0.1Hz 60 Hz 16µs ± (5% + 30dig) Fázový diagram pro třífázovou soustavu + data Analýza v zapojení 3P4W, 3P3W, 1P2W, 1P3W True RMS hodnoty (U, I) Činný výkon (W, kw, MW, GW) Zdánlivý a jalový výkon (kva, kvar) Účiník (j) Energie (Wh, kwh, kvarh) Měření proudu od 0,1 ma až po 1000 A (dle proudové sondy) Zobrazuje 35 parametrů na jedné obrazovce (3P4W) Zobrazení napětí a proudu na jedné obrazovce Průměrné hodnoty (AVG - W, kw, MW) Maximální hodnoty (MAX - W, kw, MW) s nastavitelnou periodou Harmonická analýza (V a I) do 99 harmonické Zobrazení 50 harmonických na jedné obrazovce Zobrazení průběhu se špičkovými hodnotami (1024 vz. na periodu) Analýza celkového harmonického zkreslení (THD-F) Grafický fázový diagram s technickými daty třífázové soustavy Zachycení 28 přenosových událostí Třífázový napěťový poměr nerovnováhy (VUR) Třífázový napěťový faktor nerovnováhy (d0%, d2%) Počítaný nerovnovážný proud protékající neutrálním vodičem (In) 512 k paměti s programovatelným intervalem Velký maticový podsvícený LCD displej Opticky izolovaný RS-232C výstup Detekce chyb maximálně o 28 položkách Všeobecné specifikace: Velikost kleštin modelu 6801 přibližně 30 mm Aktualizace LCD 1 x za sekundu Velikost kleštin modelu 6802 přibližně 55 mm Váha g Baterie 8x 1,5 V SUM-3 Váha g Displej Maticový LCD Váha g Spotřeba 140 ma Rozměry x 155 x 57 mm Externí adaptér DC 12V (za příplatek) Rozměry x 62 x 36 mm Vzorkovací frekvence 1024 vzorků na periodu Rozměry x 97 x 46 mm Operační teplota - 10 C až 50 C Skladovací teplota -20 C až 60 C Maximální operační vlhkost do 85 % RH Maximální skladovací vlhkost do 75 % RH Základní příslušenství čtyři měřicí vodiče, čtyři krokosvorky, pouzdro, uživatelský manuál, 8x 1,5 V baterie str. 13

14 Přístroj pro revizi el. spotřebičů REVEXprofi (ILLKO) Obousměrná USB komunikace, paměť pro 4000 spotřebičů Označování spotřebičů čárovým kódem a jejich identifikace čtečkou Revize dle norem ČSN a ČSN EN SW RevizeProfi v základním vybavení Měřená veličina Rozsah Rozlišení Přesnost Další parametry Odpor ochranného vodiče proudem >200mA AC Odpor ochranného vodiče proudem >10A AC Úbytek napětí na ochranném vodiči proudem >10A AC 0 až 19.99Ω 0,001Ω ±(1,0% + 5 dig.) Kompenzace odporu přívodů Měřicí napětí naprázdno 5 až 12V 0 až 1Ω 0,01Ω ±(1,5% + 3 dig.) Kompenzace odporu přívodů Měřicí napětí naprázdno 4 až 10V 0 až 20V 0,1V ±(2,0% + 8 dig.) Kompenzace odporu přívodů Izolační odpor 0 až 100MΩ 0,1kΩ ±(2,0% + 8 dig.) Při jmenovitém napětí 100, 250, 500V Jmenovitý proud >1mA Proud procházející ochranným vodičem 0 až 10mA 0,001mA ±(1,0% + 5 dig.) --- Rozdílový proud 0 až 10mA 0,001mA ±(1,0% + 5 dig. + X) --- Náhradní unikající proud 0 až 20mA 0,001mA ±(1,0% + 8 dig.) Max. měřicí proud 3,5mA Max. napětí naprázdno 230V / 50Hz Unikající proud klešťovým 0 až 20mA 0,01mA ±(3,0%, + 10 dig.) --- transformátorem nebo 3f. adaptérem Příkon činný (zdánlivý) 5 až 3680W (VA) 1W (VA) ±(3,0% + 2 dig.) --- Účiník 0 až 1 0,01 ±(1,0% + 5 dig.) --- Fázové napětí U L-N 207 až 257V 0,1V ±(1,0% + 2 dig.) --- Proud procházející spotřebičem 0 až 16A 0,01A ±(2,0% + 5 dig.) --- Proud měřený klešť. transformátorem 0 až 100A 0,01A ±(3,0% + 4 dig.) --- Účiník měřený klešť. transformátorem 0 až 1 0,01 ±(2,0% + 5 dig.) --- Příkon činný (zdánlivý) měřený 10 až 9999W (VA) 1W(VA) ±(5,0% + 5 dig.) --- klešťovým transformátorem Teplota termočlánkovou sondou typu K -40 až +350 C 1 C ±(5,0% + 3 dig.) --- Otáčky 0 až ot/min 1 ot/min ±(3,0% + 5 dig.) --- Pozn.: MH... měřená hodnota D...digit X = S (0.01 IΔ ) pro IΔ 0 až 0.999mA Volitelné příslušenství: X = S (0.001 IΔ ) pro IΔ 1 až 10.00mA P2012 Modrý spojovací bezpečnostní vodič (banánek/banánek) (2m) S... zdánlivý výkon [VA] P3012 Měřicí hrot bezpečnostní modrý IΔ... zobrazený unikající proud [ma] P4012 Modrá bezpečnostrní krokosvorka P2021 Černá bezpečnostní prodlužovací šňůra (5m) P6110 Pouzdro pro přístroj a vybrané příslušenství P8012 (A3P-16/4) třífázový adaptér zásuvka/zástrčka čtyřvodičový, 16A P8011 (A3P-16/5) třífázový adaptér zásuvka/zástrčka pětivodičový, 16A P8014 (A3P-32/4) třífázový adaptér zásuvka/zástrčka čtyřvodičový, 32A P8013 (A3P-32/5) třífázový adaptér zásuvka/zástrčka pětivodičový, 32A P9020 Čtečka čárového kódu P9021 Čtečka RFID čipů P8010 Klešťový měřicí transformátor P8030 Adaptér pro testování prodlužovacích přívodů P9030 Termočlánkový snímač teploty typu K P9050 Bezkontaktní snímač otáček P9060 Samolepící identifikační štítky s čárovým kódem Všeobecné informace: P9061 RFID čip závěsný Napájení: 230V±10% / 50Hz P9062 RFID čip disk Displej: podsvětlený LCD P9080 Samolepící štítky pro označení příští kontroly spotřebiče Paměť: 4000 spotřebičů P9090 Tiskárna čárových kódů na samolepící laminované štítky Komunikace s PC: oboustranná USB P9100 páska do tiskárny čárových kódů bílá 18mm x 8m Krytí: IP40 P9101 páska do tiskárny čárových kódů bílá 12mm x 8m Rozměry: 150 x 195 x 83 mm P9110 Síťový adaptér DC-BH pro tiskárnu čárových kódů Hmotnost: cca. 1,75 kg RM2050 Doplněk umožňující měření ve zdravotníctví str. 14

15 Přístroj pro revizi el. spotřebičů PU 294 DELTA (Metra) přístroj pro revize el. spotřebičů podle norem ČSN a ČSN (vztahuje se i na zbytkové napětí po odpojení od spotřebiče) přístroj pro revize zdravotnických přístrojů dle normy ČSN s příslušenstvím PD 294 lze revidovat třífázové spotřebiče obousměrná komunikace přes USB, paměť až na naměřených hodnot podsvícený LCD displej Přístrojem PU 294 DELTA lze měřit: - izolační odpory - proud ochranným vodičem - unikající proudy včetně zdravotnických přístrojů - dotykové napětí - síťové napětí - proud odebíraný spotřebičem - činný příkon, zdánlivý příkon, účiník měřeného spotřebiče - možnost připojení snímače teploty, proudového klešťového transformátoru, otáčkoměru a snímače čárového kódu Měřená veličina Rozsah Přesnost Dotykové napětí U LN 195 až 253V ± (1% +5 dig.) Izolační odpor R ISO 0,1 až 399,9MΩ ± (3% +10 dig.) Odpor ochranného vodiče R PE 0,01 až 19,99Ω ± (3% +5 dig.) Dotykový proud I F 0 až 3,999mA ± (1%) Proud ochranným vodičem I PE 0 až 19,99mA ± (2%) Náhradní unikající proud I D 0 až 19,99mA ± (2% +5 dig.) Rozdílový proud I 0 až 19,99mA ± (2%) Odebíraný proud I N 0 až 10A ± (2% +5 dig.) Činný příkon P 0 až 2300W ± (3% +10 dig.) Zdánlivý příkon S 0 až 2300VA ± (3% +10 dig.) Účiník cos j 0,50 až 1 ± 5 dig. Otáčky n 1) 200 až 9999 min -1 ± (1%) Teplota T 2) 200 až 350 C ± 3 C Zbytkové napětí U R 20 až 300V ± (2%) Unikající proud I M 0 až 3,999mA ± (2% +5 dig.) 1) Pro sondu otáčkoměru PD ) Pro snímač teploty Pt100, PD294.4 Všeobecné informace: Rozměry: 270 x 240 x 130mm Hmotnost: cca. 4kg str. 15

16 Adaptér pro revize třífázových spotřebičů PD 294 (Metra) jedná se o adaptér pro přístroj PU 294 DELTA odolný uzavíratelný plastový kufřík pevná napájecí šňůra s třífázovou 5-kolíkovou vidlicí spojení s přístrojem PU 294 DELTA kabelem QD 294 pevný kabel s jednofázovou vidlicí pro měření RISO, RPE a ID zobrazení hodnot na přístroji PU 294 DELTA Pomocí adaptéru PD 294 lze přístrojem PU 294 DELTA měřit: - proud ochranným vodičem - rozdílový proud I Δ - dotykový proud I F - fázová napětí - proudy jednotlivých fází - činný a jalový výkon a účiník - izolační odpor R ISO - odpor ochranného vodiče R PE - unikající proud I D Měřená veličina Měřicí rozsah Přesnost měření Fázové napětí U LN 190 až 255V ± 2,0V Proud jedné fáze I L 0,5 až 24A ± (3%+0,2A) Činný příkon P (1 fáze) 1) 200 až 600W ± (5%+60W) Zdánlivý příkon S (1 fáze) 1) 200 až 600VA ± (5%+60VA) Účiník cos j 2) 0,5 až ±1 ± 0,02 Proud ochranným vodičem I PE 0 až 19,99mA ± 0,40mA Rozdílový proud I 0 až 19,99mA ± 0,40mA Dotykový proud I F 0 až 3.999mA ± 0,04mA Náhradní unikající proud I D 3) Izolační odpor R ISO 20MΩ/500V 3) Odpor ochranného vodiče R PE 3) 1) Odebíraný proud v jedné fázi musí být minimálně 0,1A 2) Odebíraný proud I N musí být minimálně 3,0A 3) Platí přesnosti PU 294 DELTA Všeobecné informace: Napájení: sdružené napětí 340V až 450V/50Hz EMC: přístroj vyhovuje normě ČSN EN Rozměry: 406 x 330 x 174 mm Hmotnost: cca. 5kg str. 16

17 Digitální měřič izolace (CHAUVIN ARNOUX) C.A 6543 velký podsvícený LCD displej s logaritmickým bargrafem rozsah 2kΩ až 4TΩ, měření napětím v rozsahu 50V až 1kV měření napětí, malých odporů a kapacit automatický výpočet kvality izolace DAR a PI vykreslení časové závislosti odporu filtrace nestability měřené veličiny přednastavení doby měření vnitřní paměť 128kb, obousměrná RS 232 komunikace akumulátorová baterie SW volitelně Měření izolačního odporu: Měřicí napětí Rozsah Rozlišení Přesnost 50V 2kΩ až 200GΩ 100V 4kΩ až 400GΩ 1kΩ ±(5% + 3 dig.) 250V 10kΩ až 1TΩ až až 500V 20kΩ až 2TΩ 1GΩ ±(15% + 10 dig.) 1000V 40kΩ až 4TΩ Měření spojitosti: Měřicí proud Rozsah Rozlišení Přesnost > 200mA 0,01Ω až 40Ω 0,01Ω ±(3% + 4 dig.) - kompenzace odporu měřicích vodičů Měření odporů: Rozsah Rozlišení Přesnost 0,01Ω až 400kΩ 0,01Ω až 100Ω ±(3% + 3 dig.) Měření napětí: Rozsah Rozlišení Přesnost 1 až 1000V 1V ±(1% + 3 dig.) - AC 16 až 420Hz; DC Měření kapacit: Rozsah Rozlišení Přesnost 0,005 až 4,999μF 1nF ±(10% + 1 dig.) Obecné: Měřicí sonda s externím spouštěním měření na objednávku Krytí IP 54 Elektrická bezpečnost CEI CATIII-600V a CEI Okolní prostředí pro měření -10 C až +55 C při max. 80%RH Rozměry 240 x 185 x 110 mm Hmotnost 3,4kg str. 17

18 Měřič izol. odporů (CHAUVIN ARNOUX) C.A 6545/6547 Měření izolačních odporů od 30 kω do 10 TΩ Měření AC / DC napětí do 1 kv Měření DC napětí do 5,1 kv Zobrazení reálního zkušebního napětí Výpočet polarizačního indexu PI Výpočet dielektrického vybíjecího testu DD Výpočet dielektrického absorpčního poměru DAR Nastavení mezních parametrů - ALARM Záznam izolačního odporu v čase R(t) Měření kapacit a svodového proudu Vnitřní paměť na 20 měření Typ C.A 6547 navíc komunikace s PC pomocí RS-232 Měřič Chauvin Arnoux C.A 6545 měří izolační odpory od 30 kω do 10 TΩ, zkušebním napětím 500, 1000, 2500 a 5100 V. Zkušební napětí je možní nastavit manuálně v rozsahu 40 V až 5100 V. Přístroj určuje polarizační index PI (PI = R 10 min /R1 min), dielektrický absorpční poměr DAR (DAR = R1 min / R30 sec) a dielektrický vybíjecí test DD. Hodnoty izolačního odporu mohou zobrazeny v časové závislosti R = f(t). Tester měří také stejnosměrná a střídavá napětí, kapacitu a svodový proud. Překročení nastavitelných mezních parametrů indikuje ALARM. Přístroj je také doplněn funkcí SMOOTH (vyhlazení). Vnitřní paměť přístroje uchovává až 20 měření. Měření izolačního odporu Rozsah měření Testovací napětí Přesnost Zkušební proud Doba měření 30 kω - 10 TΩ 500, 1000, 2500 a 5100 V, + možnost manuálního nastavení v rozsahu 40V V ±(5% + 3 dig.) min. 1 ma nastavitelná Měření kapacit Rozsah měření 5 nf - 49,99 µf Přesnost ±(10% + 1 dig.) Měření svodového proudu 0,001 na - 3 ma ± (5% + 5 dig.) Měření AC / DC napětí (rozsah měření: V) Měření DC napětí (rozsah měření: V) přesnost: ± (1% + 5 dig.) přesnost: ± (1% + 5 dig.) Výpočet polarizačního indexu PI PI = R izol.(10 minut) / R izol.(1 minuta) Výpočet dielektrického absorbčního poměru DAR DAR = R izol.(1 minuta) / R izol.(30 sekund) Zobrazení multifunkční, grafický LC displej Paměť 20 měření Komunikace s PC (pouze typ 6547) RS-232 Napájecí napětí 8 x 1,2 V baterie / NiMH Stupeň krytí IP 53 Rozměry 270 x 250 x 180 mm Hmotnost 4,3 kg str. 18

19 Sdružené revizní přístroje pro rozvody NN METREL EUROTEST XA EU a XA ST Přístroje jsou určeny k měření: Izolačních odporů Přechodových odporů Impedance ochranné smyčky Zkratového proudu (výpočet) Impedance sítí Sledu fází Výkonu, cos φ, energie Proudu TRMS a harmonických složek Napětí a kmitočtu sítí, vypínacího času chráničů Dotykového napětí, RCD, osvětlení Odporu uzemnění a měrného odporu půdy Firma Metrel přichází s 5. generací sdružených revizních přístrojů, které umožňují měřit veškeré potřebné parametry v rozvodech NN. Funkce Auto sequence umožňuje provádět měření nejen rychleji, ale i bezpečněji. Samozřejmostí je software pro komunikaci s počítačem, který umožňuje zpracovávat naměřené hodnoty. Izolační odpor (EN ) 0.25MΩ 199MΩ, U = 50V, 100V, 250Vdc 0.15MΩ 999MΩ, U = 500V, 1000V U=0V 1200V dc Proud nakrátko 3mA Přechodové odpory (EN ) Rozsah (Ω) 0,16Ω 1999Ω Proud min. 200mA (při 2Ω) Napětí naprázdno 6,5V 9V DC Spojitost 7 ma Rozsah (Ω) 0,0Ω 1999Ω Proud max. 8,5 ma Napětí naprázdno 6,5V 9V DC Impedance sítě (EN ) Rozsah (Ω) 0,25Ω 19,9kΩ Zkratový proud vypočítaný Nominální napětí 30V 500V / 15Hz 500Hz Impedance smyčky (EN ) Rozsah (Ω) 0,25Ω 19,9kΩ Zkratový proud vypočítaný Nominální napětí 50V 500V / 15Hz 500Hz Napětí, frekvence 0V 550V / 15Hz 500Hz Pořadí fází (EN ) Nominální napětí 100V 550V / 15Hz 500Hz Výsledek nebo RCD (EN ) Rozsah (IΔN) 10mA, 30mA, 100mA, 300mA, 500mA, 1A Nominální napětí 50V 264V / 15Hz 500Hz Dotyk. napětí (UC) UC 20,0V~ 31,0V (62,0V)~ pro U CLIM 25V (50V) Čas vypnutí x1 x2 RCD se zpožděním i bez zpoždění 0ms 300ms (500ms) 0ms 150ms (200ms) x5 0ms 40ms (150ms), UC: 0.0V 99.9V Vypínací proud IΔ 0.2xIΔN 1.1xIΔN AC ( 1.5xIΔN A) tδ násobek Odpor země (EN ) Rozsah Napětí naprázdno Proud nakrátko R z (1x kleště) R z (2x kleště) Osvětlení 0ms 300ms, UC: 0.0V~ 100.0V~ x0,5; x1; x2; x5 0,67Ω 9999Ω < 45 V RMS < 20mA 0,0Ω 9999Ω 0,0Ω 99Ω 0,00 lux 19,99 klux Proud TrueRMS 0,0mA 19,99A Všeobecné informace Napájení 9Vdc (6x 1,5V, typ AA, i nabíjecí) Výdrž baterií cca. 13 hodin Přepěťová kategorie 600V CAT III Ochrana dvojitá izolace Krytí IP 40 Displej 320x240 bodů s podsvícením Rozměry 23cm x 10,3cm x 11,5cm Hmotnost 1,32 kg bez baterií Funkce lokátor do 440V RS baud USB baud str. 19

20 Eurotest XA EU Eurotest XA ST Zásuvkový adaptér ANO ANO Univerzální měřicí kabel ANO ANO Nízkorozsahové kleště 1A/1mA (A1018) ANO lze dokoupit Měřicí šňůra 4 m (A 1012) ANO lze dokoupit Krokosvorky 3ks ANO ANO Měřicí hroty - modrý, černý, zelený ANO ANO Kabel RS 232 a kabel USB ANO ANO Software Eurolink-Pro (A1052) ANO lze dokoupit Software Eurolink-Lite - ANO Brašna na přístroj a příslušenství ANO ANO Napájecí adapter s 6 MiMH akumulátory ANO ANO Fixovací popruh ANO ANO Návod k použití - kniha i CD ANO ANO Příručka o elektroinstalacích v praxi ANO ANO Prohlášení o shodě a kalibrační list od výrobce ANO ANO Příslušenství za příplatek A 1012 A 1019 A 1111 S 2026 A 1160 A 1169 A 1191 A 1192 A 1096 A 1143 A 1018 A 1110 A 1197 S 2027 S 2099 měřicí kabel 2m proudové kleště trojfázový adapter sada 20m, 3 vodiče sada 6 ks AA NiMH + nabíječka sada 12 ks AA NiMH + nabíječka přijímač lokátoru R10K selektivní sonda pro lokátor PC software EuroLink PRO Euro Z290, adapter imp. smyčky od 0,1Ω proudové kleště trojfázový kabel hrotový ovládač sada 50 m, 3 vodiče Eurocheck, kalibrační modul Eurotest XA EU - příslušenství Eurotest XA ST - příslušenství str. 20

21 Termokamery (WUHAN) MobIR M2, MobIR M4 Nejmenší a nejlehčí infrakamery na světě Nízká cena / vysoký výkon Umožňuje přesná radiometrická měření Možnost připojení k PC pomocí rychlého USB rozhraní Profesionální analytický software Nejmenší, nejlehčí a všestranně použitelné termokamery MobIR M2 a MobIR M4 představují zatím cenově nejvýhodnější řešení pro měření a záznam teplot. Kamery mají zabudovaný TFT displej, 13 mm objektiv, flash paměť, USB konektor a laserový zaměřovač. Hmotnost kamer je pouhých 265g. Typ snímače Spektrální rozsah MobIR M2 FPA, nechlazený ohniskový rovinný svazek, 120 x 120 pixelů, 35μm 8-14 μm MobIR M4 FPA, nechlazený ohniskový rovinný svazek, 160 x 120 pixelů, 35μm Zorné pole x 19 Teplotní citlivost 0,12 C při 30 C Frekvence 50 Hz PAL/60 NTSC, neprokládaně Elektronický zoom x 2 Zabudovaný videosenzor ne CMOS senzor, 640 x 480 pixelů Externí displej 2,2 TFT a 1,2 CSTN color LCD Barvy 256 odstínů, 5 palet 256 odstínů, 8 palet Videovýstup PAL, NTSC, složený videosignál Rozsahy měření -20 až 250 C Přesnost ±2 % nebo ± 2 C Měří Paměť Typ teplotu, vzdálenost a relativní vlhkost vestavěná Flash paměť Kapacita 100 snímků 600 snímků Formát záznamu Hlasová poznámka Laserový zaměřovač Akumulátory Doba provozu Nabíjení Příkon Class 2, polovodičový laser Li-ion akumulátory více než 2 hodiny v kameře přes USB konektor nebo v nabíječce 2 W Provozní teploty -20 až 60 C Krytí IP54 IRI (soubor obsahující tepelný obraz, případně i komentář) až 30 s na snímek Interface - USB 1.1 snímky, měření, dig. video přenos do PC snímky, měření, hlas a dig. video přenos do PC Rozměry Váha 120 x 60 x3 0 mm 265 g (včetně baterií) str. 21

22 Digitální otáčkoměr (LUTRON) DT-2268 Kontaktní i bezkontaktní měření Široký rozsah otáček 0, ot./min. Rozlišení 0,1 ot./min. ( do 1000 ot./min.) Vysoká přesnost 0,05 %, časová základna řízena krystalem Paměť Min/Max a poslední hodnota Otáčkoměr Lutron DT 2268 kombinuje v jednom přístroji možnost kontaktního a bezkontaktního měření otáček. Přístroj je vybaven velkým LCD displejem a pamětí na minimální, maximální a poslední měřenou hodnotu. Vzdálenost pro bezkontaktní měření je od 5 cm do 100 cm. Časová základna čipu je řízena krystalem. Rozsahy bezkontaktní měření 5 až ot. / min.; kontaktní měření 0,5 až ot. / min.; obvodová rychlost 0,05 až 1 999,9 m / min. Rozlišení 0,1 ot. / min. (< 1000 ot. / min.); 1 ot. / min. ( 1000 ot. / min.) 0,01 m / min. (< 100 m / min.); 0,1 m / min. (> 100 m / min.); 1 m / min. ( 1000 m / min.) Displej LCD 60 x 30, 5 číslic Přesnost ± ( 0,05 % + 1 dig. ) Vzdálenost pro měření 5 cm až 1 m Laser < 1 mw, třída 2 Paměť Min, Max, poslední hodnota Baterie 4 x 1,5 V AA Rozměry a hmotnost 215 x 75 x 38 mm, 260 g Příslušenství pouzdro CA-05, reflexní páska, adaptér pro měření otáček 2 ks, kolečko pro měření obvodové rychlosti STROBOSKOP BATERIOVÝ S LED (LUTRON) DT-2199 Bateriový stroboskop s LED jako světelným zdrojem Rozsah měření ot. / min. 5 místný LCD displej, zobrazení 0 až Časová základna řízená krystalem Externí spouštění Vysoce přesný, bateriově napájený, stroboskop Lutron DT 2199 je možné používat k měření otáček v průmyslu, laboratořích, údržbě i ve školách k ukázkám stroboskopického efektu. Krystalem řízená časová základna zajišťuje vysokou přesnost měření. Stroboskop má vestavěný vstup pro externí spouštění. Měřicí rozsah 100 až ot. / min. Rozlišení 0,1 ot. / min. ( < 1000 ot. / min.); 1 ot. / min. ( > 1000 ot. / min.) Přesnost ± ( 0,05 % + 1 dig. ) Vzorkovací čas cca. 1s Kalibrace není nutná vzhledem ke krystal. řízení Provozní teplota 0 C až 50 C Vlhkost < 80 % RH Napájení 4 ks velký monočlánek 1,5 V; AC/DC adaptér - za příplatek Spotřeba 160 ma při 3600 ot./min. Rozměry a hmotnost 210 x 120 x 120 mm, 800g Světelný zdroj LED pole s vysokou životností str. 22

23 STROBOSKOP A OTÁČKOMĚR (LUTRON) DT-2289 Xenonový stroboskop Rozsah měření ot. / min. Otáčkoměr laserový bezdotykový Rozsah měření ot. / min Časová základna řízená krystalem LCD displej Síťový adapter v ceně Za příplatek kontaktní otáčkoměr Externí spouštění Vysoce přesný, xenonový, ze sítě napájený, Lutron DT 2289 kombinuje v jednom přístroji xenonový stroboskop, laserový otáčkoměr a za příplatek i kontaktní otáčkoměr. Předností je velmi vysoký světelný výkon, přesnost i možnost napájení ze sítě. Přístroj má i vstup pro externí spouštění. Diplej 5 místný displej, zobrazení hodnot 0 až Měření Vzorkovací čas Kalibrace ot. /min. cca. 1s Provozní teplota 0 C až 50 C Vlhkost Napájení Spotřeba Hmotnost Rozměry Příslušenství Příslušenství za příplatek Stroboskop Měřicí rozsah není nutná vzhledem ke krystal. řízení < 80 % RH adaptér DC 9 V (3A) 2,4 A stroboskop, 50 ma otáčkoměr 1 Kg 210 x 120 x 120 mm návod, síťový adapter, reflexní páska kontaktní sonda TA 35, xenonová žárovka TBXE až ot. / min Přesnost ± ( 0,05 % + 1 dig. ) Rozlišení 0,1 ot. / min ( < 1000 ot. / min ) 1 ot. / min ( > 1000 ot. / min ) Externí spouštění 5 V až 30 V rms, 5 až ot. / min. Xenonová žárovka barva bílá K doba záblesku µs energie 4 J úhel 80 Provozní doba 10 min. až 2 hod. - dle otáček Bezkontaktní otáčkoměr Měřicí rozsah 100 až ot. / min Rozlišení 0,1 ot. / min ( < 1000 ot. / min ) 1 ot. / min ( > 1000 ot. / min ) Přesnost ± ( 0,05 % + 1 dig. ) Vzdálenost pro měření 5 cm až 2 m Zdroj laseru 2 laserové diody červené, 645 nm Kontaktní otáčkoměr (pomocí sondy TA 35 za příplatek) Rozsah otáček 0,5 až ot. / min. Obvodová rychlost 0,05 m / min. až 1.999,9 ot / min. Přesnost ± ( 0,05 % + 1 dig. ) str. 23

24 Měřič tahové a tlakové síly (LUTRON) FG-5100 Displej Funkce Volba jednotky Rozsah Rozlišení Min. zobrazení Přesnost Rozsah do 100 kg, 980 N, 220 lb Rozlišení 0,05 kg, 0,2 N, 0,05 lb Měření tahové a tlakové síly, samostatný senzor Funkce Peak hold, Zero RS-232 interface Měřič síly a tlaku se vyznačuje možností širokého uplatnění a to jak ve výrobě, tak při provádění nejrůznějších zkoušek. Jeho velkou předností je velký rozsah až do 100 kg (980 N, 220 lb) a použití samostatného tlakového / tahového senzoru. 4 dig., výška číslic 10 mm tah / tlak, normální síla, přidržení špičky kg, N, lb 100 kg, 980 N, 220 lb 0,05 kg, 0,2 N, 0,05 lb 0,15 kg, 1.4 N, 0,35 lb ± (0,5 % + 2 dig.) Doba vzorkování rychle (cca. 0,2 s), pomalu (cca. 0,6 s) Přetížení zobrazení Mezní přetížení Typ senzoru Interface Napájení Spotřeba 150 kg zátěžový článek typu S RS x 1,5 V baterie AA, za příplatek adaptér 9 V cca. 24 ma Měřič tahové a tlakové síly (LUTRON) FG místný displej s podsvětlením Rozsah do 20 kg Rozlišení 0,01 kg Měření tahové a tlakové síly Funkce Peak hold, Zero RS-232 interface Funkce tah / tlak, normální síla, přidržení špičky Volba jednotky kg, N, lb Rozsah 20 kg Rozlišení 0,01 kg Přesnost ± (0,5 % + 2 dig.) Doba vzorkování rychle (cca. 0,2 s), pomalu (cca. 0,6 s) Přetížení zobrazení Mezní přetížení 30 kg Napájení 6 x 1,5 V baterie AA, za příplatek adaptér 9 V Spotřeba cca. 24 ma str. 24

25 Anemometr a teploměr (LUTRON) AM-4221 Měřič rychlosti proudění a teploměr Rozsah 0,9 až 35 m/s Jednotky m / s, km / h, ft / min., míle / h Teplota 0 C až 50 C Jednotky C/F Ruční provedení LCD displej Funkce Min / Max Krytí IP-65 Napájení 4x baterie AAA Přístroj Lutron AM-4221 spojuje v jednom přístroji anemometr a teploměr. Výhodou přístroje je jeho nízká cena, snadná obsluha a díky odolnosti proti vodě (IP 65) i jeho možnost použití ve venkovním prostředí. Funkce Rozsah Přesnost Měření proudění 0,9-35 m/s ±(2% + 2 dig.) Teplota 0-50 C ±0,8 C Anemometr, teploměr, tlakoměr a vlhkoměr (Lutron) Měřič rychlosti větru, teploměr, tlakoměr a vlhkoměr Rozsah 0,9 až 35 m/s Jednotky m / s, km / h, ft / min, mile / h Teplota 0 C až 50 C Jednotky C/F Tlak hpa Jednotky hpa, mmhg, inhg. Vlhkost 10 % - 95 % RH Ruční provedení LCD displej Funkce Min / Max Napájení 4x baterie AAA ABH-4224 Přístroj Lutron ABH 4224 spojuje v jednom přístroji anemometr, teploměr, tlakoměr a vlhkoměr. Výhodou přístroje je jeho univerzálnost. Samozřejmostí je snadnost použití a nízká hmotnost přístroje. Funkce Rozsah Přesnost Měření proudění 0,9-35 m/s ±(2% + 2 dig.) Teplota 0-50 C ±0,8 C Tlak hpa ±0,8 C Vlhkost 10-95% RH str. 25

26 Luxmetr (LUTRON) LM-81LX Profesionální luxmetr Rozsah 0 až Lux Možnost měření pomocí jedné ruky Vysoká ochrana proti poškození Funkce nulování, Data Hold, Min., Max. Vestavěný mikroprocesor pro řízení Profesionální luxmetr LM-81LX umožňuje snadné měření osvětlení v rozsahu 0 až 2000 Lux. Ergonomické provedení umožňuje měřit i pouze pomocí jedné ruky. Přístroj je vybaven funkcí DH, Min, Max. Kalibrování luxmetru se provádí pomocí tlačítka Zero na přístroji. Displej LCD, 8 mm výška číslic Jednotky Lux, Fc Rozsah / rozlišení 0 až Lux / 1 Lux; 0 až 2000 Fc / 1 Fc Přesnost ± ( 5 % + 8 dig.) Provozní vlhkost max. 80 % RH Provozní teplota 0 C až 50 C Překročení rozsahu Na displeji Napájení 9 V baterie Spotřeba 6,2 ma Hmotnost 160 g Rozměry 156 x 60 x 33 mm Příslušenství za příplatek pouzdro (CA-52A) Čtyřkanálový teploměr (LUTRON) TM-946 Typ K/J, Pt100, 4 displeje 4 kanály (T1, T2, T3, T4), T1-T2 Současné zobrazení 4 údajů Rozlišení 0,1 C/F (do 1000 C) a 1 C/F (nad 1000 C) Funkce Data Hold, Min., Max., logger Interface RS-232 Napájení 6x 1,5 V AAA nebo 9V adaptér Lutron TM 946 se vyznačuje možností měřit až 4 teploty současně pomocí čidel K, J, a Pt100. Naměřené údaje je možně přenášet do PC pomocí RS 232. Přístroj má funkci Min, Max a Data Hold. Typ čidla Rozsah Přesnost K -100 C až 1300 C dle použitého čidla J -100 C až 1200 C dle použitého čidla Pt C až 850 C dle použitého čidla str. 26

27 Vlhkoměr, teploměr a tlakoměr (LUTRON) PHB /2 místný duální displej Tři přístroje v jednom Rozsah tlaku 10 až 1100 hpa Rozsah teplot 0 C až 50 C Rozsah vlhkosti 10 % až 95 % RH Funkce Hold, Min, Max Napájení 4 ks baterie AAA Lutron PHB-318 slučuje v jednom přístroji teploměr, vlhkoměr a tlakoměr. Výhodou jsou kompaktní rozměry přístroje, jednoduchost obsluhy a nízká hmotnost. Měřič čistoty vody (LUTRON) PWA-301 Měření čistoty vody Měřicí rozsah 0 až 1999 us Přístroj se zabudovanou sondou Funkce Hold, Max, Min Krytí IP 67 Napájení 4 x baterie AAA Přístroj Lutron PWA-301 je vhodný pro orientační měření kvality vody v bazénech, akváriích, laboratořích, potravinářství i školách. Přístroj je možné také použít pro kontrolu stavu vodního filtru. Sonda je zabudovaná v přístroji. Digitální měřič PH (LUTRON) PH-222 Rozsah 0 až 14 ph Zobrazení 2 desetinných míst, bargraf, zobrazení teploty Automatická teplotní kompenzace Automatická kalibrace pro ph 4, ph 7 nebo ph 10 Přístroj se zabudovanou ph elektrodou Krytí IP 67 Provedení PEN type Kalibrační roztok ph 4 a 7 přiložen Dataloger Napájení 4 ks baterie AA PH metr Lutron PH-222 je kompaktní přístroj pro měření ph v rozsahu 0 až 14. Přístroj je napájen bateriemi, ph elektroda je součástí přístroje. Kalibrační roztoky ph 4 a ph 7 jsou standardním příslušenstvím. str. 27

28 3D měřič elektromagnetického pole (LUTRON) EMF-828 Měření elmg. pole ve 3 osách 3 rozsahy 20 µt, 200 µt a 2000 µt Frekvenční rozsah 30 Hz 300 Hz Externí sonda Funkce Data Hold Rozsah a rozlišení 20 µt / 0,01 µt; 200 µt / 0,1 µt; 2000 µt / 1 µt Počet os měření 3 (X, Y, Z) Frekvenční rozsah 30 Hz až 300 Hz Přesnost / rozsah ± ( 4 % + 3 dig.) / 20 µt ± ( 5 % + 3 dig.) / 200 µt ± (10 % + 5 dig.) / 20 µt Displej LCD, 3 1/2 číslic, 1999 čísel Vzorkovací frekvence cca. 0,4 s Překročení rozsahu displej zobrazuje 1 Napájení 9 V baterie Provozní teplota 0 C až 50 C Rozměry a hmotnost 195 x 68 x 30 mm - měřič, 70 x 58 x 220 mm sonda; 460 g Délka kabelu sondy 930 mm Příslušenství návod, pouzdro Tento měřič elektromagnetického pole je speciálně konstruován pro měření elektromagnetického pole vyzařovaného síťovým napájením, monitory, televizory, videorekordéry a jinými podobnými přístroji. Osa měření se přepíná tlačítkem na přístroji. Měřič elektromagnetického vf pole (LUTRON) EMF-829 Frekvenční rozsah 100 khz až 3 GHz Měřicí rozsahy 0 až 200,0 V/m, 0 až 100 W/m 2 0 až 10 mw / cm 2 NF a VF sonda Funkce Data Hold, Peak Hold, Min., Max. Výstraha při překročení nastavené hodnoty Lutron EMF-829 měří pomocí sond. Jedna má rozsah 100 khz až 100 MHz a druhá 100 MHz až 3 GHz. Obě vyměnitelné sondy jsou standardním přísl. přístroje. Přístroj je vhodný pro měření pole vyzařovaného např. mobilními telefony, základnovými stanicemi, mikrovlnnými unikajícími proudy a ostatními zdroji VF záření. Frekvenční rozsah Jednotky Rozsahy NF sonda EP-02L VF sonda EP-01H Funkce Záznam Alarm Příslušenství 100 khz až 3 GHz V / m, W / m2, mw / cm2 0 až 200,0 V / m ; 0 až 100,0 W / m 2 ; 0 až 10,0 mw 100 khz až 100 Mhz 100 MHz až 3 GHz DH, PEAK HOLD Min., Max. hodnota při překročení nastavené hodnoty návod, pevné pouzdro, sonda EP-02L 1 ks, sonda EP-01H 1 ks str. 28

29 Analyzátor barev (LUTRON) RGB-1002 Měření pasivních zdrojů barev (látka, papír, kůže ) Měřené hodnoty RGB a HSL Použití spektrální analýzy pro určení barvy LCD displej, zobrazení RGB a HSL současně Interface RS-232 Analyzátor barev Lutron RGB-1002 je vhodný zejména pro kontrolu barev nevyzařujících materiálů jako je např. papír, kůže, látka, dřevo a podobně. Orientačně lze měřit i aktivní zdroje jako např. LCD displeje a CRT obrazovky. Naměřené hodnoty lze přenést do PC a zpracovávat pomocí softwaru, který lze objednat za příplatek. Displej LCD 59 x 34 mm Spektrální rozsah 400 nm až 700 nm Zdroj světla 2 x bílá LED Senzory 3 fototranzistory (R,G,B) Kalibrace přiložen bílý vzorek pro kalibrování Měření RGB R 0 až 1023 ; G 0 až 1023 ; B 0 až 1023 Měření HSL H 0 až 1,00 ; S 0 až 1,00 ; L 0 až 1,00 Přesnost (RGB) < 3 pro každou složku Přesnost (HSL) < 0,01 pro každou složku Interface RS-232 Provozní teplota 0 C až 50 C Relativní vlhkost < 80 % Napájení 9 V baterie, vstup pro 3V adaptér Spotřeba standby 6,3 ma, měření 32 ma Rozměry a hmotnost 203 x 76 x 38 mm; 478 g Příslušenství návod, sonda RGB-1002P, kalibrační bílý vzorek, pouzdro CA-06 Příslušenství za příplatek 9 V adaptér, RS-232 kabel (UPCB-02), USB kabel (USB-01), software SW-U801-WIN Měřič vlhkosti dřeva a betonu (LUTRON) MS-7003 Vlhkoměr s LCD displejem a barografem Měření vhkosti dřeva a betonu Rozsah měření: 0 % až 40 % pro dřevo 0 % až 100 % pro beton Zabudovaná sonda v přístroji Funkce DN, Min, Max Napájení 9 V Za příplatek externí sonda MP-31 Lutron MS 7003 představuje jednoduchý přístroj pro orientační měření vlhkosti dřeva a betonu. Přístroj má zabudovanou sondu a za příplatek je možné získat i sondu externí. Rozsah měření je 0 až 40 % vlhkosti pro dřevo a 0 až 100 % vlhkosti pro beton. Informace se zobrazuji na LCD displeji a současně barografu z LED diod. str. 29
