průmyslové trubky tectube _cips, tectube _med

Transkript

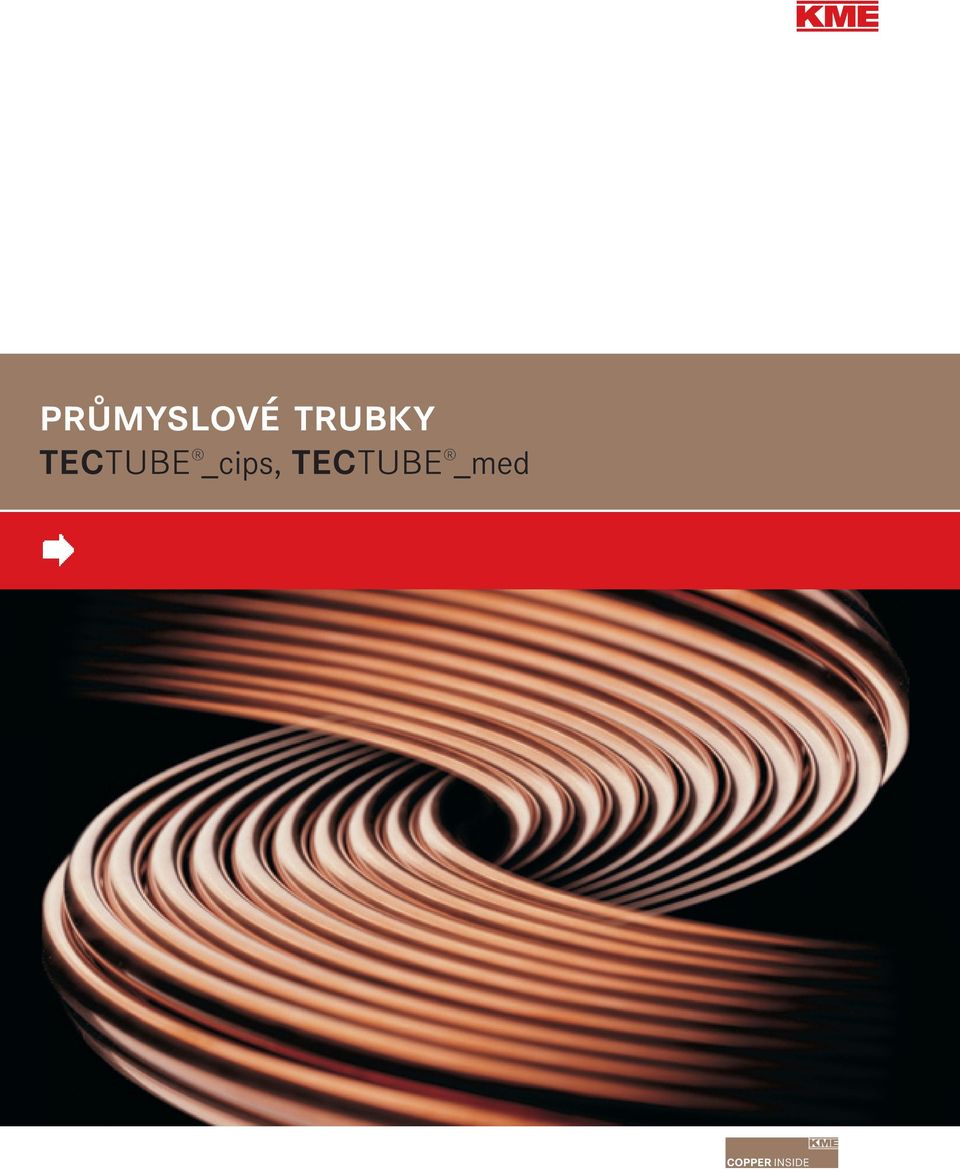

1 průmyslové trubky tectube _cips, tectube _med

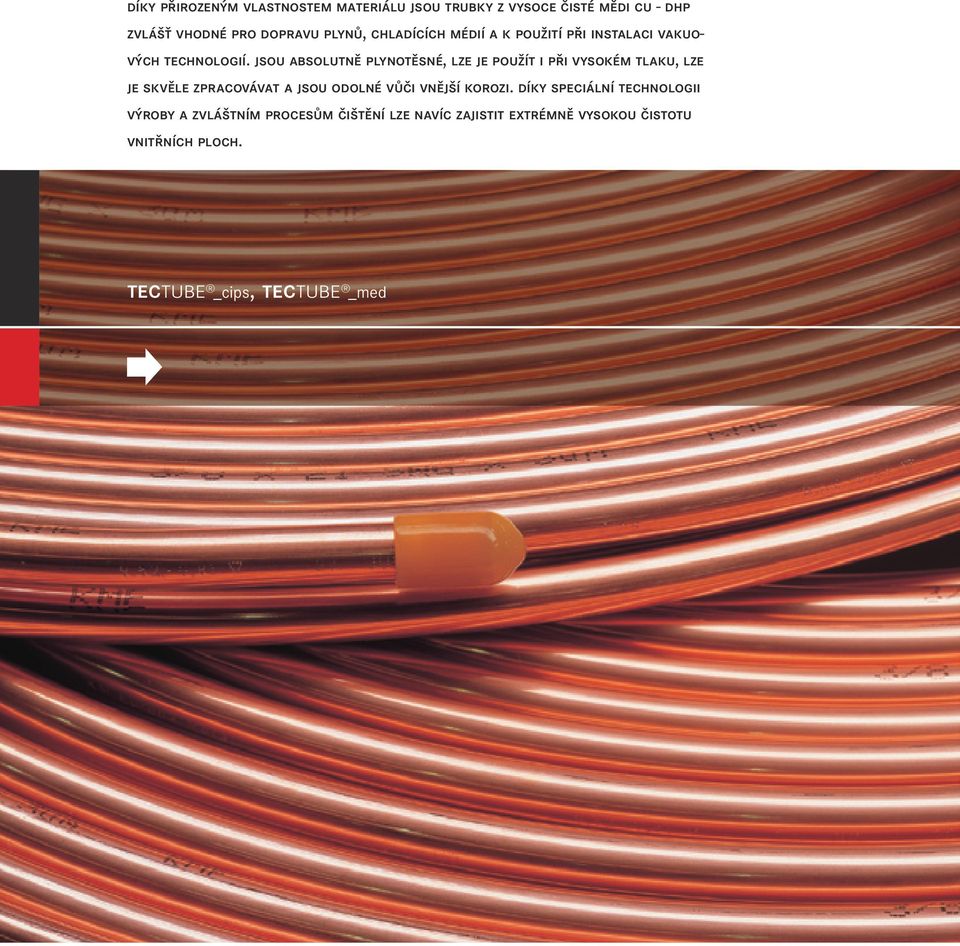

2 díky přirozeným vlastnostem materiálu jsou trubky z vysoce čisté mědi cu - dhp zvlášť vhodné pro dopravu plynů, chladících médií a k použití při instalaci vakuových technologií. jsou absolutně plynotěsné, lze je použít i při vysokém tlaku, lze je skvěle zpracovávat a jsou odolné vůči vnější korozi. díky speciální technologii výroby a zvláštním procesům čištění lze navíc zajistit extrémně vysokou čistotu vnitřních ploch. tectube _cips, tectube _med

3 TECTUBE _cips Výrobek TECTUBE _cips je značkovou trubkou od KME, vyvinuté speciálně pro instalaci ACR komponent a pro dopravu průmyslových a laboratorních plynů. Používá se především jako dopravní, konstrukční a škrtící potrubí. Zvláštním znakem této trubky je její lesklý, čistý a suchý vnitřní povrch, přičemž překonává požadavky stanovené v EN (bezešvé měděné trubky pro chladící a klimatizační technologie; potrubí pro systémy vedení) a v ASTM B 280. Obě tyto v mezinárodním měřítku obvyklé specifikace u bezešvých měděných spojovacích trubek pro chladící a klimatizační technologie vyžadují, aby max. přípustné znečištění na vnitřním povrchu trubky (měřeno jako uhlík) nepřekročilo hodnotu 38 mg/m 2. Čistota vnitřku je až do okamžiku instalace zajištěna pevným uzávěrem na obou koncích trubky. Za účelem zajištěné zpětné sledovatelnost dle Směrnice o tlakových zařízeních EU PED 97/23/EC je každá trubka nesmazatelným způsobem označena datem výroby, rozměrem a případnými dalšími údaji. Trubky se dodávají ve svitcích, spirálovitě stočené a v tyčích. zvláštní provedení Trubky TECTUBE _cips ve svitcích lze na objednávku dodat s vnější pocínovaným povrchem. TECTUBE _med TECTUBE _med je značkovou trubkou KME určenou specielně pro vybavení lékařských zařízení pro zásobování plynem a k použití při instalaci vakuových technologií. Zvláštním znakem této trubky je její lesklý, čistý a suchý a navíc i speciálně vyčištěný vnitřní povrch, přičemž i tento produkt překonává požadavky stanovené v EN (bezešvé měděné trubky pro lékařské plyny a vakuum). Tato specifikace mimo jiné požaduje, aby max. přípustné znečištění na vnitřním povrchu trubky (měřeno jako uhlík) nepřekročilo hodnotu 20 mg/m 2. Trubky TECTUBE _med jsou vhodné pro potrubní systémy lékařských technologií dle EN Čistota vnitřku je až do okamžiku instalace zajištěna pevným uzávěrem na obou koncích trubky. Za účelem zajištěné zpětné sledovatelnost dle Směrnice o tlakových zařízeních EU PED 97/23/EC je každá trubka nesmazatelným způsobem označena datem výroby, rozměrem a případnými dalšími údaji. Trubky se dodávají v tyčích. Tab. 1: Standardní rozměry TECTUBE _cips ve svitcích (k dodání přes velkoobchody s chladící a klimatizační technikou) Rozměry* mm Hmotnost (kg/m) Max. přípustný prov. tlak** (bar) Stav materiálu Svitků v kartonu Svitky obalené PE fólií Spirály Obalové jednotky Svitky 6 x 1 8 x 1 10 x 1 12 x 1 15 x 1 16 x 1 18 x 1 22 x 1 0,14 0,20 0,25 0,31 0,39 0,42 0,48 0, ks á 35 m 2 ks á 35 m 1 ks á 35 m 1 ks á 35 m m m 875 m 700 m m 875 m 625 m 625 m 375 m 250 m 250 m * Všechny trubky dle EN ** Vztaženo ke stavu materiálu R200 (měkký) a jmenovitému rozměru, vypočteno se 4násobnou bezpečností dle DIN Při použití trubek v oblasti nařízení o tlakových nádobách je nutné dodržet technický prospekt AD W 6/2, jakož i ostatní relevantní technické prospekty AD. Hlavní rozměry trubek v palcích jsou také skladem na požádání.

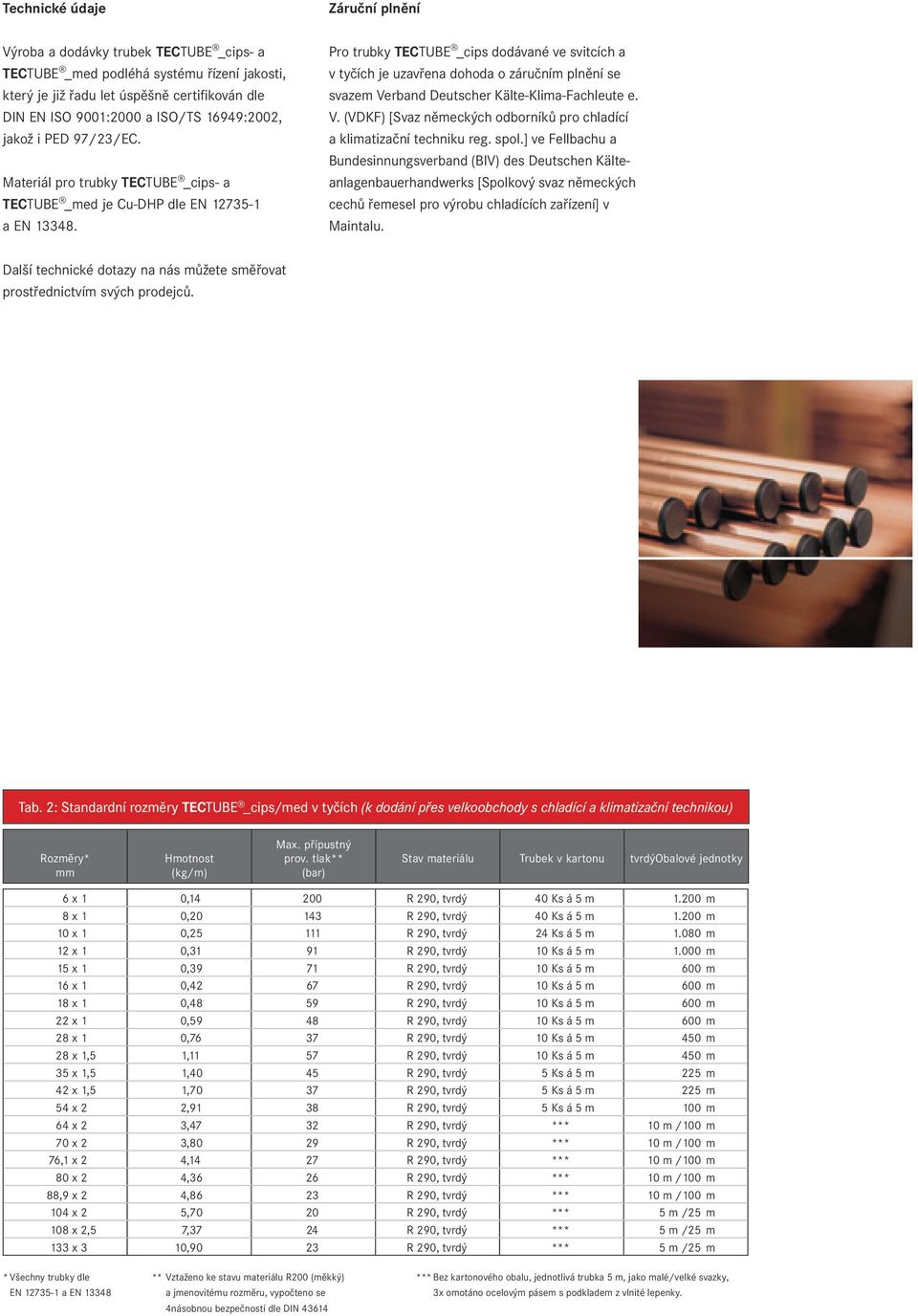

4 Technické údaje Záruční plnění Výroba a dodávky trubek TECTUBE _cips- a TECTUBE _med podléhá systému řízení jakosti, který je již řadu let úspěšně certifikován dle DIN EN ISO 9001:2000 a ISO/TS 16949:2002, jakož i PED 97/23/EC. Materiál pro trubky TECTUBE _cips- a TECTUBE _med je Cu-DHP dle EN a EN Pro trubky TECTUBE _cips dodávané ve svitcích a v tyčích je uzavřena dohoda o záručním plnění se svazem Verband Deutscher Kälte-Klima-Fachleute e. V. (VDKF) [Svaz německých odborníků pro chladící a klimatizační techniku reg. spol.] ve Fellbachu a Bundesinnungsverband (BIV) des Deutschen Kälteanlagenbauerhandwerks [Spolkový svaz německých cechů řemesel pro výrobu chladících zařízení] v Maintalu. Další technické dotazy na nás můžete směřovat prostřednictvím svých prodejců. Tab. 2: Standardní rozměry TECTUBE _cips/med v tyčích (k dodání přes velkoobchody s chladící a klimatizační technikou) Rozměry* mm Hmotnost (kg/m) Max. přípustný prov. tlak** (bar) Stav materiálu Trubek v kartonu tvrdýobalové jednotky 6 x 1 8 x 1 10 x 1 12 x 1 15 x 1 16 x 1 18 x 1 22 x 1 28 x 1 28 x 1,5 35 x 1,5 42 x 1,5 54 x 2 64 x 2 70 x 2 76,1 x 2 80 x 2 88,9 x x x 2,5 133 x 3 0,14 0,20 0,25 0,31 0,39 0,42 0,48 0,59 0,76 1,11 1,40 1,70 2,91 3,47 3,80 4,14 4,36 4,86 5,70 7,37 10, Ks á 5 m 40 Ks á 5 m 24 Ks á 5 m 5 Ks á 5 m 5 Ks á 5 m 5 Ks á 5 m m m m m 450 m 450 m 225 m 225 m 100 m 5 m /25 m 5 m /25 m 5 m /25 m * Všechny trubky dle EN a EN ** Vztaženo ke stavu materiálu R200 (měkký) a jmenovitému rozměru, vypočteno se 4násobnou bezpečností dle DIN Bez kartonového obalu, jednotlivá trubka 5 m, jako malé/velké svazky, 3x omotáno ocelovým pásem s podkladem z vlnité lepenky.

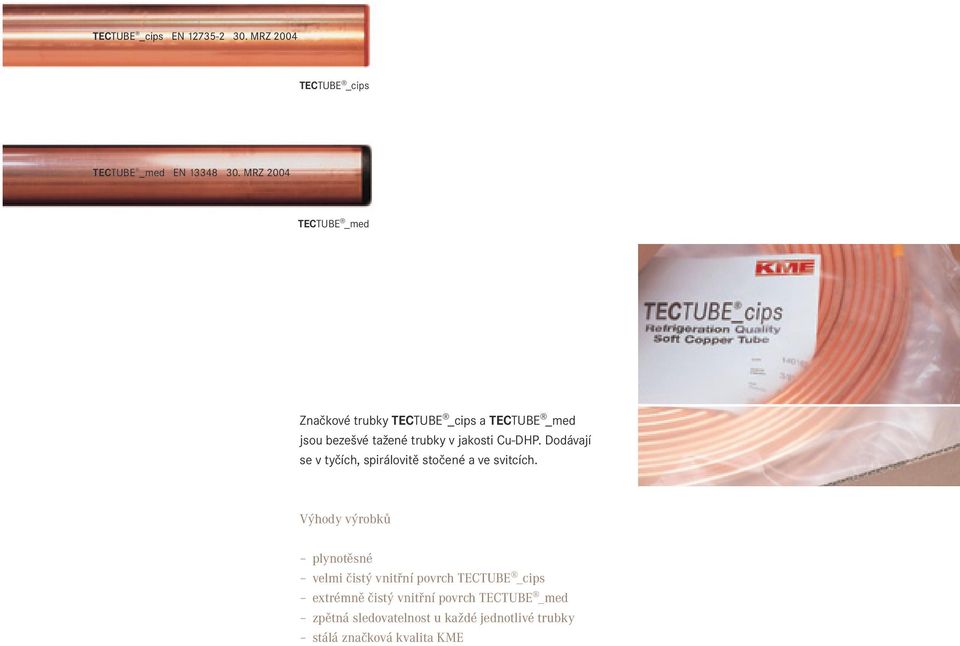

5 TECTUBE _cips EN MRZ 2004 TECTUBE _cips TECTUBE _med EN MRZ 2004 TECTUBE _med Značkové trubky TECTUBE _cips a TECTUBE _med jsou bezešvé tažené trubky v jakosti Cu-DHP. Dodávají se v tyčích, spirálovitě stočené a ve svitcích. Výhody výrobků plynotěsné velmi čistý vnitřní povrch TECTUBE _cips extrémně čistý vnitřní povrch TECTUBE _med zpětná sledovatelnost u každé jednotlivé trubky stálá značková kvalita KME

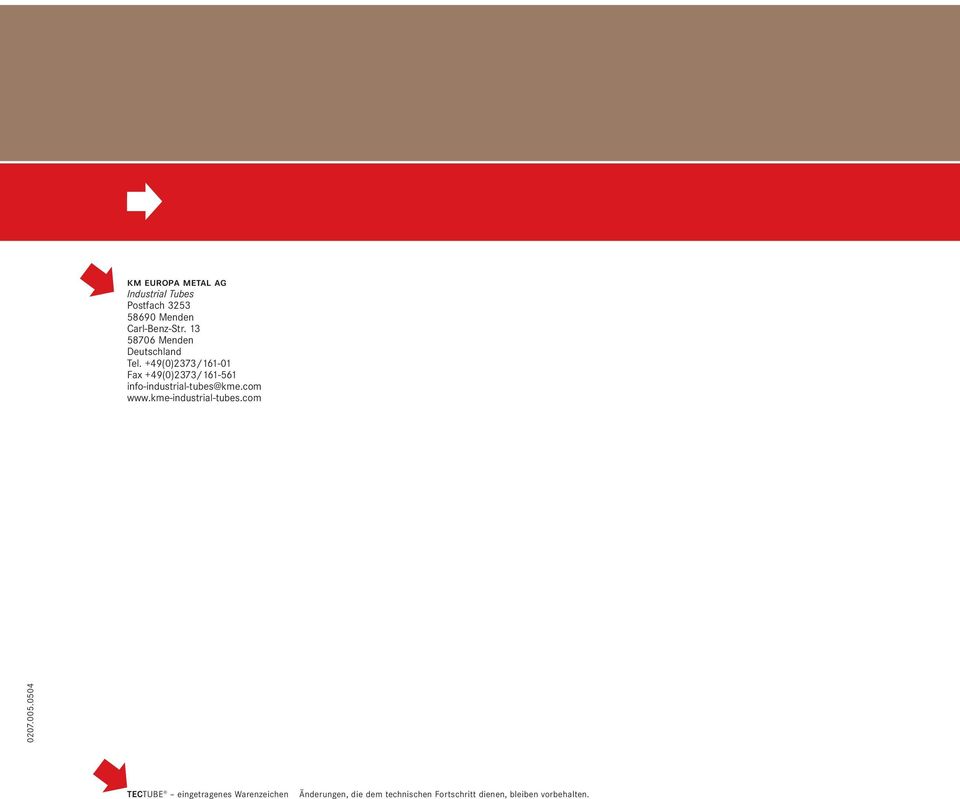

6 km europa metal ag Industrial Tubes Postfach Menden Carl-Benz-Str Menden Deutschland Tel. +49(0)2373/ Fax +49(0)2373/ TECTUBE eingetragenes Warenzeichen Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
