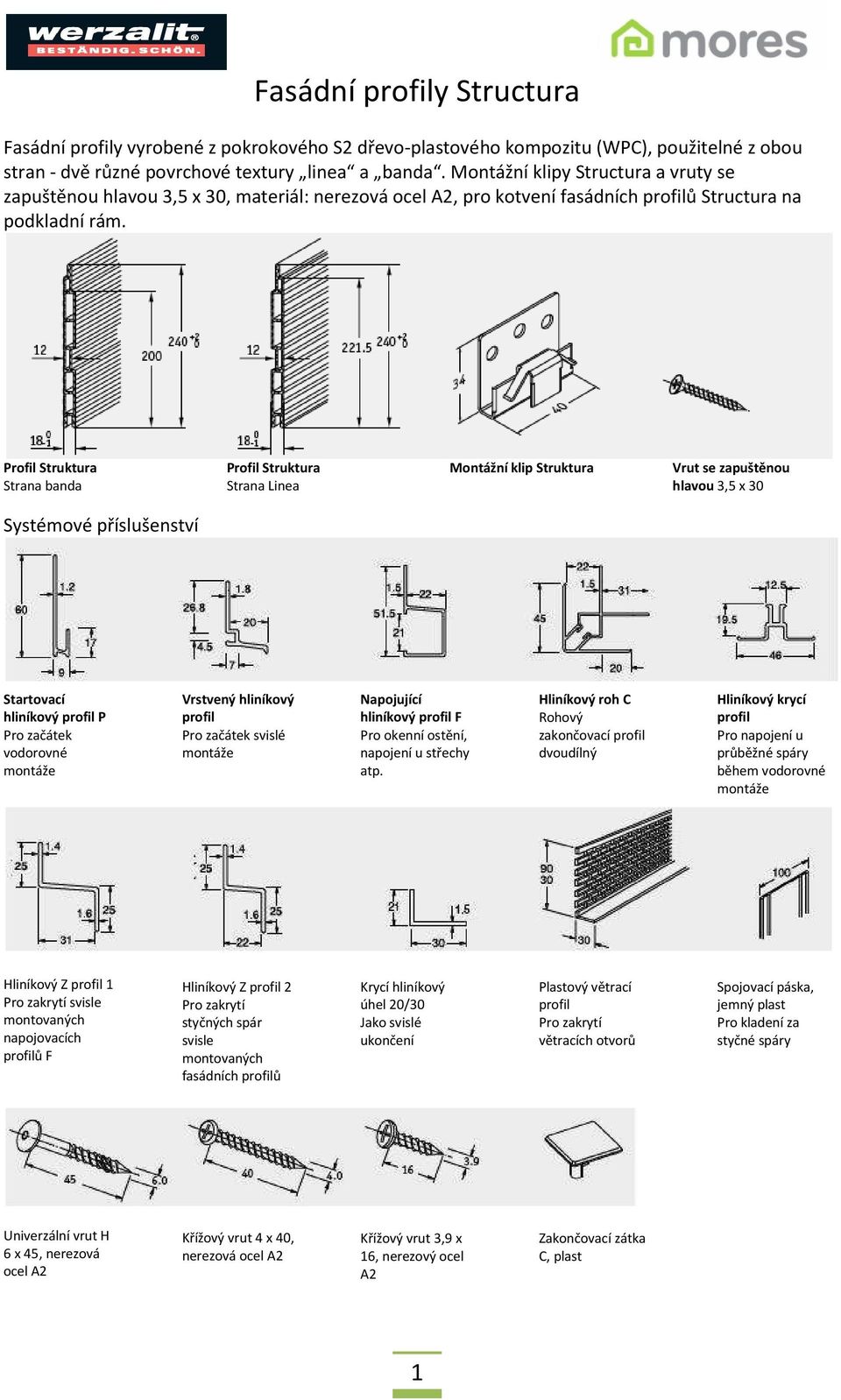

1 Fasádní profily Structura Fasádní profily vyrobené z pokrokového S2 dřevo-plastového kompozitu (WPC), použitelné z obou stran - dvě různé povrchové textury linea a banda. Montážní klipy Structura a vruty se zapuštěnou hlavou 3,5 x 30, materiál: nerezová ocel A2, pro kotvení fasádních profilů Structura na podkladní rám. Profil Struktura Strana banda Profil Struktura Strana Linea Montážní klip Struktura Vrut se zapuštěnou hlavou 3,5 x 30 Systémové příslušenství Startovací hliníkový profil P Pro začátek vodorovné montáže Vrstvený hliníkový profil Pro začátek svislé montáže Napojující hliníkový profil F Pro okenní ostění, napojení u střechy atp. Hliníkový roh C Rohový zakončovací profil dvoudílný Hliníkový krycí profil Pro napojení u průběžné spáry během vodorovné montáže Hliníkový Z profil 1 Pro zakrytí svisle montovaných napojovacích profilů F Hliníkový Z profil 2 Pro zakrytí styčných spár svisle montovaných fasádních profilů Krycí hliníkový úhel 20/30 Jako svislé ukončení Plastový větrací profil Pro zakrytí větracích otvorů Spojovací páska, jemný plast Pro kladení za styčné spáry Univerzální vrut H 6 x 45, nerezová ocel A2 Křížový vrut 4 x 40, nerezová ocel A2 Křížový vrut 3,9 x 16, nerezový ocel A2 Zakončovací zátka C, plast 1

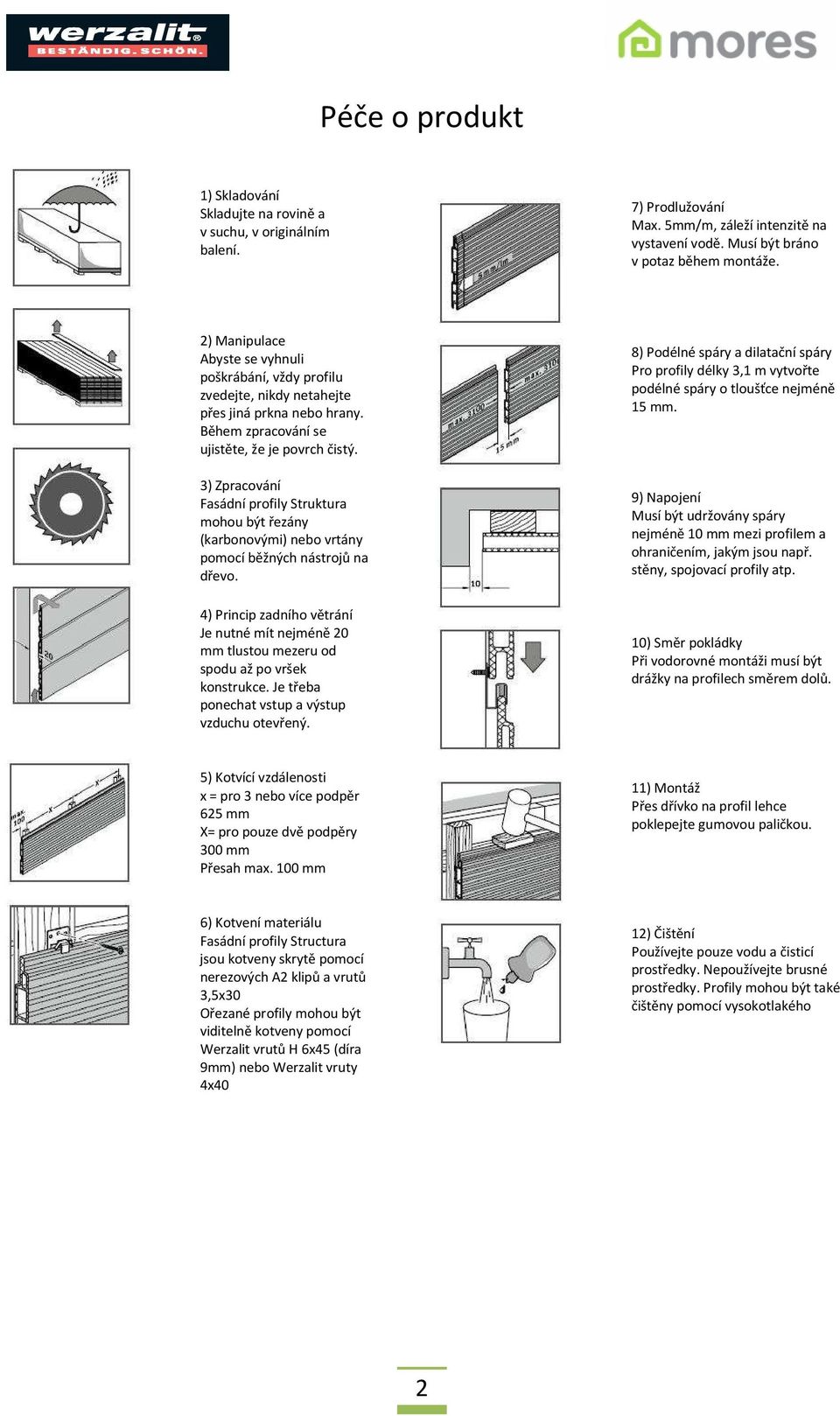

2 Péče o produkt 1) Skladování Skladujte na rovině a v suchu, v originálním balení. 7) Prodlužování Max. 5mm/m, záleží intenzitě na vystavení vodě. Musí být bráno v potaz během montáže. 2) Manipulace Abyste se vyhnuli poškrábání, vždy profilu zvedejte, nikdy netahejte přes jiná prkna nebo hrany. Během zpracování se ujistěte, že je povrch čistý. 3) Zpracování Fasádní profily Struktura mohou být řezány (karbonovými) nebo vrtány pomocí běžných nástrojů na dřevo. 4) Princip zadního větrání Je nutné mít nejméně 20 mm tlustou mezeru od spodu až po vršek konstrukce. Je třeba ponechat vstup a výstup vzduchu otevřený. 8) Podélné spáry a dilatační spáry Pro profily délky 3,1 m vytvořte podélné spáry o tloušťce nejméně 15 mm. 9) Napojení Musí být udržovány spáry nejméně 10 mm mezi profilem a ohraničením, jakým jsou např. stěny, spojovací profily atp. 10) Směr pokládky Při vodorovné montáži musí být drážky na profilech směrem dolů. 5) Kotvící vzdálenosti x = pro 3 nebo více podpěr 625 mm X= pro pouze dvě podpěry 300 mm Přesah max. 100 mm 11) Montáž Přes dřívko na profil lehce poklepejte gumovou paličkou. 6) Kotvení materiálu Fasádní profily Structura jsou kotveny skrytě pomocí nerezových A2 klipů a vrutů 3,5x30 Ořezané profily mohou být viditelně kotveny pomocí Werzalit vrutů H 6x45 (díra 9mm) nebo Werzalit vruty 4x40 12) Čištění Používejte pouze vodu a čisticí prostředky. Nepoužívejte brusné prostředky. Profily mohou být také čištěny pomocí vysokotlakého 2

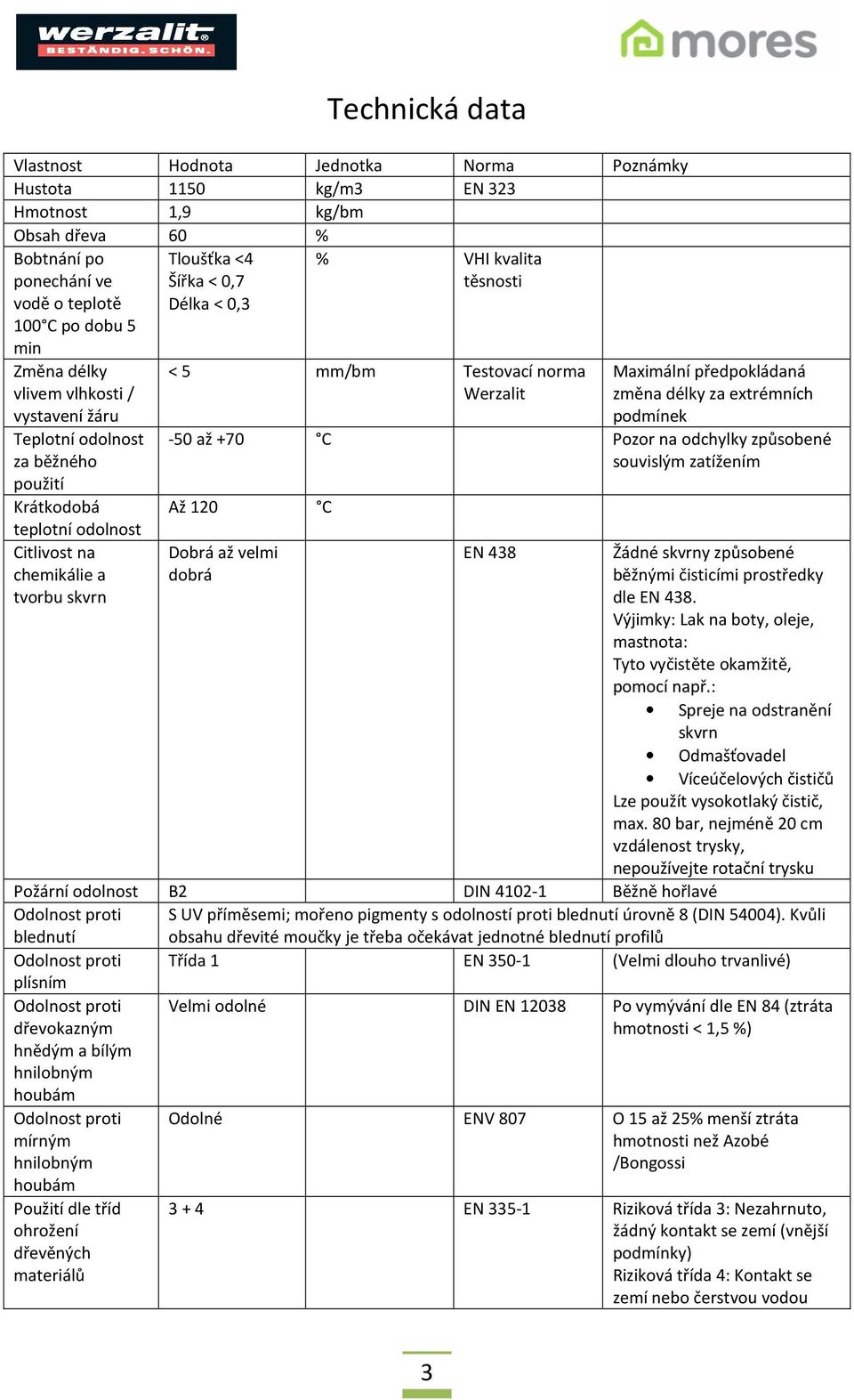

3 Technická data Vlastnost Hodnota Jednotka Norma Poznámky Hustota 1150 kg/m3 EN 323 Hmotnost 1,9 kg/bm Obsah dřeva 60 % Bobtnání po ponechání ve vodě o teplotě 100 C po dobu 5 min Změna délky vlivem vlhkosti / vystavení žáru Teplotní odolnost za běžného použití Krátkodobá teplotní odolnost Citlivost na chemikálie a tvorbu skvrn Tloušťka <4 Šířka < 0,7 Délka < 0,3 % VHI kvalita těsnosti < 5 mm/bm Testovací norma Werzalit Maximální předpokládaná změna délky za extrémních podmínek -50 až +70 C Pozor na odchylky způsobené souvislým zatížením Až 120 C Dobrá až velmi dobrá EN 438 Žádné skvrny způsobené běžnými čisticími prostředky dle EN 438. Výjimky: Lak na boty, oleje, mastnota: Tyto vyčistěte okamžitě, pomocí např.: Spreje na odstranění skvrn Odmašťovadel Víceúčelových čističů Lze použít vysokotlaký čistič, max. 80 bar, nejméně 20 cm vzdálenost trysky, nepoužívejte rotační trysku Požární odolnost B2 DIN Běžně hořlavé Odolnost proti blednutí S UV příměsemi; mořeno pigmenty s odolností proti blednutí úrovně 8 (DIN 54004). Kvůli obsahu dřevité moučky je třeba očekávat jednotné blednutí profilů Odolnost proti Třída 1 EN (Velmi dlouho trvanlivé) plísním Odolnost proti dřevokazným hnědým a bílým hnilobným houbám Velmi odolné DIN EN Po vymývání dle EN 84 (ztráta hmotnosti < 1,5 %) Odolnost proti mírným hnilobným houbám Použití dle tříd ohrožení dřevěných materiálů Odolné ENV 807 O 15 až 25% menší ztráta hmotnosti než Azobé /Bongossi EN Riziková třída 3: Nezahrnuto, žádný kontakt se zemí (vnější podmínky) Riziková třída 4: Kontakt se zemí nebo čerstvou vodou 3

4 Normy: DIN Obklady pro vnější stěny DIN 1055 Práce na budovách DIN 4108 Tepelná izolace budov DIN Vláknité materiály pro izolaci budov DIN Pórovité plasty jako izolační materiály budov DIN Tolerance a odchylky v budovách DIN Tolerance a odchylky při stavbě budov DIN 4102 Chování plamene stavebních materiálů a stavebních komponentů DIN Zachování dřeva DIN Technické specifikace zpětného větrání pro kontrakty DIN 4420 Servis a práce s lešením Rozsah návodu / otázky Informace obsažené v tomto manuálu jsou založeny na nejběžnějších způsobech montáže. Protože není možné vypsat veškeré detaily různých řešení, při montáže je třeba se držet základních principů a požadavků. Procesy montáže by měly být adaptovány místním podmínkám. Tento montážní návod se může z důvodu technologického pokroku bez předchozího upozornění kdykoli změnit. Aktuální verze je vždy k dispozici na Při montáži, prosím, postupujte dle tohoto návodu, protože při jeho nedodržení nemůže být uznána záruka. Fasádní profily structura mohou být použity na celkové i částečné fasády a kdekoli, kde lze použít materiály požární třídy B2 (běžná hořlavost dle DIN 4102). Vzhledem k tomu, že obě strany profilů jsou pohledové, lze je použít i tam, kde jsou viditelné z obou stran, jako jsou např. ploty. Druhy montáže : Vodorovná montáž structura, strana linea Vodorovná montáž structura, strana banda Svislá montáž structura, strana linea 4 Svislá montáž structura, strana banda

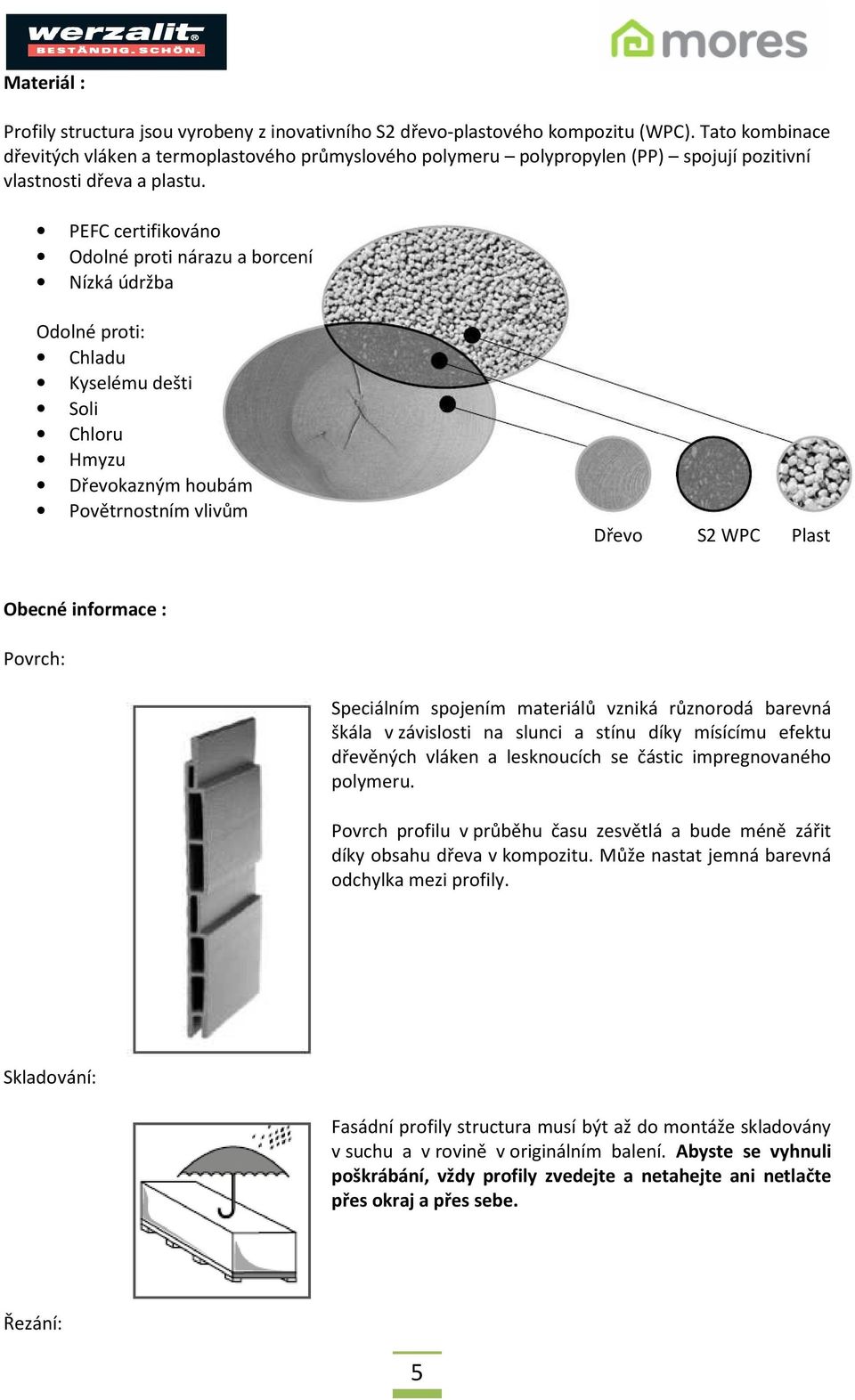

5 Materiál : Profily structura jsou vyrobeny z inovativního S2 dřevo-plastového kompozitu (WPC). Tato kombinace dřevitých vláken a termoplastového průmyslového polymeru polypropylen (PP) spojují pozitivní vlastnosti dřeva a plastu. PEFC certifikováno Odolné proti nárazu a borcení Nízká údržba Odolné proti: Chladu Kyselému dešti Soli Chloru Hmyzu Dřevokazným houbám Povětrnostním vlivům Dřevo S2 WPC Plast Obecné informace : Povrch: Speciálním spojením materiálů vzniká různorodá barevná škála v závislosti na slunci a stínu díky mísícímu efektu dřevěných vláken a lesknoucích se částic impregnovaného polymeru. Povrch profilu v průběhu času zesvětlá a bude méně zářit díky obsahu dřeva v kompozitu. Může nastat jemná barevná odchylka mezi profily. Skladování: Fasádní profily structura musí být až do montáže skladovány v suchu a v rovině v originálním balení. Abyste se vyhnuli poškrábání, vždy profily zvedejte a netahejte ani netlačte přes okraj a přes sebe. Řezání: 5

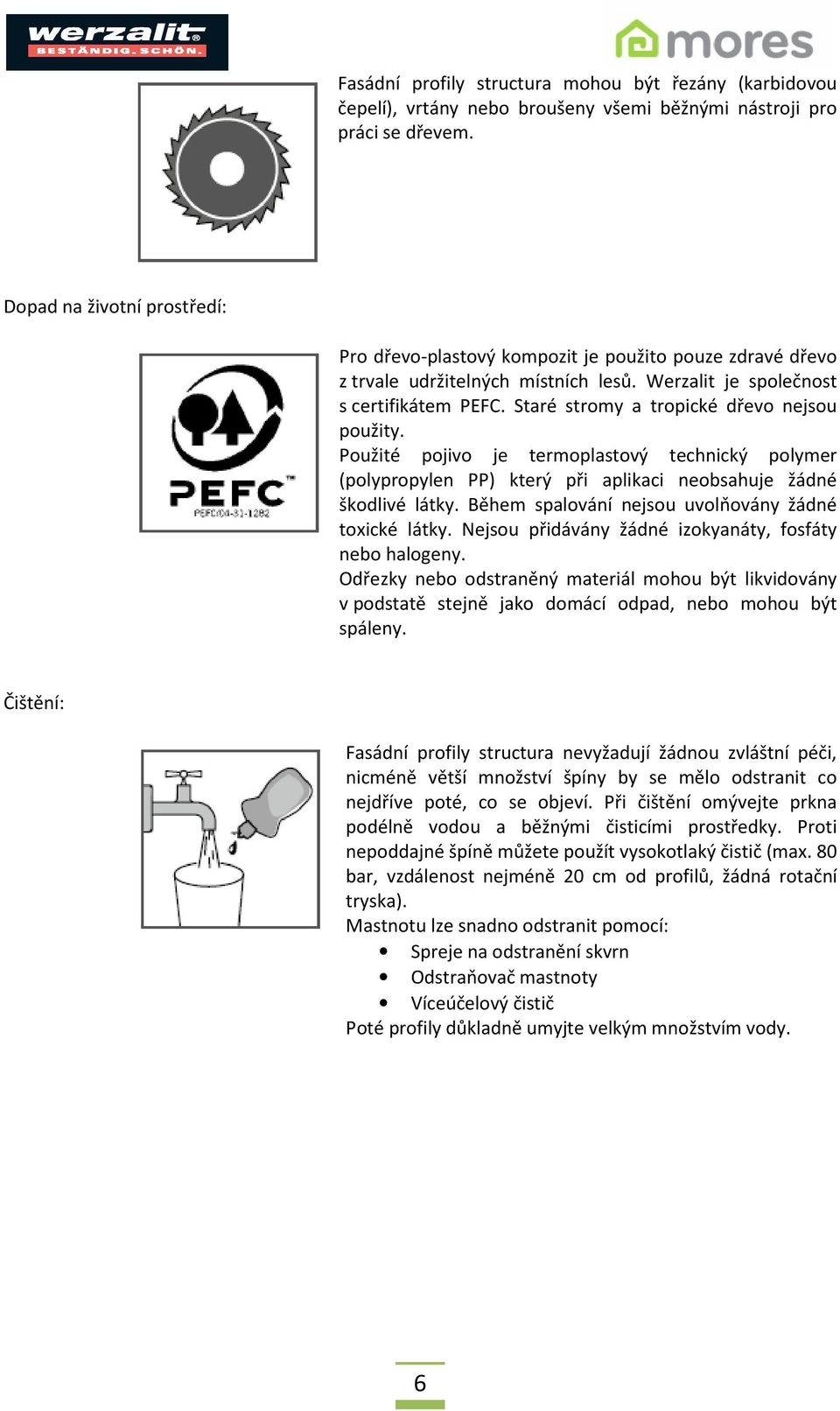

6 Fasádní profily structura mohou být řezány (karbidovou čepelí), vrtány nebo broušeny všemi běžnými nástroji pro práci se dřevem. Dopad na životní prostředí: Pro dřevo-plastový kompozit je použito pouze zdravé dřevo z trvale udržitelných místních lesů. Werzalit je společnost s certifikátem PEFC. Staré stromy a tropické dřevo nejsou použity. Použité pojivo je termoplastový technický polymer (polypropylen PP) který při aplikaci neobsahuje žádné škodlivé látky. Během spalování nejsou uvolňovány žádné toxické látky. Nejsou přidávány žádné izokyanáty, fosfáty nebo halogeny. Odřezky nebo odstraněný materiál mohou být likvidovány v podstatě stejně jako domácí odpad, nebo mohou být spáleny. Čištění: Fasádní profily structura nevyžadují žádnou zvláštní péči, nicméně větší množství špíny by se mělo odstranit co nejdříve poté, co se objeví. Při čištění omývejte prkna podélně vodou a běžnými čisticími prostředky. Proti nepoddajné špíně můžete použít vysokotlaký čistič (max. 80 bar, vzdálenost nejméně 20 cm od profilů, žádná rotační tryska). Mastnotu lze snadno odstranit pomocí: Spreje na odstranění skvrn Odstraňovač mastnoty Víceúčelový čistič Poté profily důkladně umyjte velkým množstvím vody. 6

7 Obecné zásady při montáži profilů structura Výpočet potřebného množství: Krycí šířka Běžná délka Potřebné množství na m 2 Fasádní profil Montážní klipy a vruty 3,5x30 mm se zapuštěnou hlavou 232 mm 3100 mm (hrubý řez) 4,31 bm /m 2 Cca 8 ks /m 2 Pozn.: Hodnoty výpočtu nezahrnují odpad z prořezů. Nosný rám pro fasádní obklady Fasádní profily structura jsou obvykle přichyceny k dřevěnému nosnému rámu. Ten se obecně skládá z podpůrných latí (do kterých jsou profily přichyceny) a nosných latí a kontralatí, které slouží jako nosná konstrukce pro podpůrné latě. Obecně by měli být dodrženy následující předpisy pro nosný rám: Dřevo musí odpovídat třídě S10 (nebo MS10) podle DIN Jednotlivé křížení musí odpovídat DIN 1052, část 1. Dřevo musí být chráněno dle DIN 68800, Ochrana dřeva Nosný rám musí být uchycen pomocí hmoždinek a vrutů s dostatečnými technickými parametry a dle návodu výrobce. Podpůrné latě musí být na každém křížení diagonálně uchyceny do kontralatí pomocí nejméně dvou vrutů z nerezové oceli A2. Nosný rám musí být rovný a svislý. Povolené odchylky lze nalézt v DIN 18202, část 2 a část 4. Spojovací páska musí být použita k zacelení otevřených styčných spár. 7

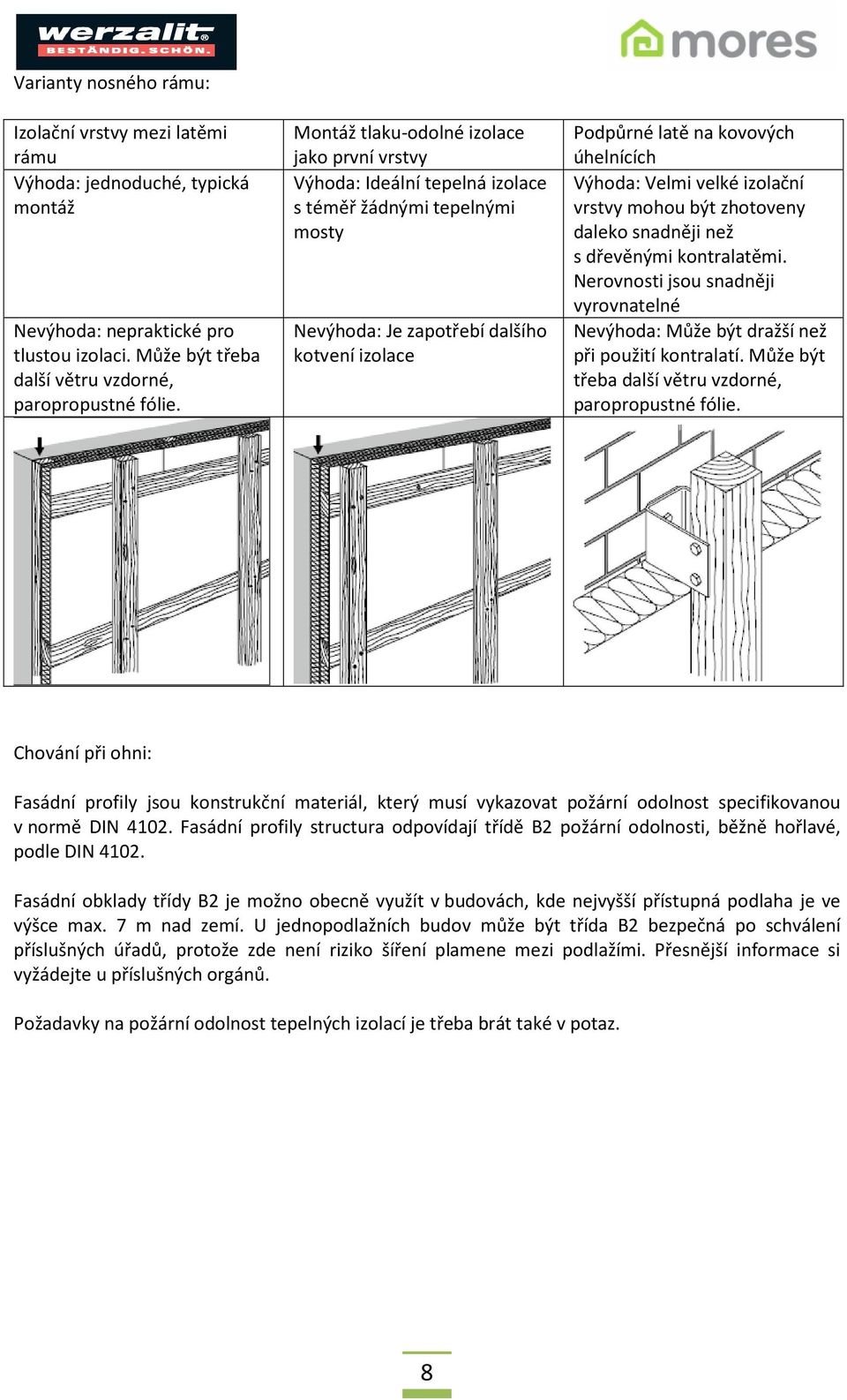

8 Varianty nosného rámu: Izolační vrstvy mezi latěmi rámu Výhoda: jednoduché, typická montáž Nevýhoda: nepraktické pro tlustou izolaci. Může být třeba další větru vzdorné, paropropustné fólie. Montáž tlaku-odolné izolace jako první vrstvy Výhoda: Ideální tepelná izolace s téměř žádnými tepelnými mosty Nevýhoda: Je zapotřebí dalšího kotvení izolace Podpůrné latě na kovových úhelnících Výhoda: Velmi velké izolační vrstvy mohou být zhotoveny daleko snadněji než s dřevěnými kontralatěmi. Nerovnosti jsou snadněji vyrovnatelné Nevýhoda: Může být dražší než při použití kontralatí. Může být třeba další větru vzdorné, paropropustné fólie. Chování při ohni: Fasádní profily jsou konstrukční materiál, který musí vykazovat požární odolnost specifikovanou v normě DIN Fasádní profily structura odpovídají třídě B2 požární odolnosti, běžně hořlavé, podle DIN Fasádní obklady třídy B2 je možno obecně využít v budovách, kde nejvyšší přístupná podlaha je ve výšce max. 7 m nad zemí. U jednopodlažních budov může být třída B2 bezpečná po schválení příslušných úřadů, protože zde není riziko šíření plamene mezi podlažími. Přesnější informace si vyžádejte u příslušných orgánů. Požadavky na požární odolnost tepelných izolací je třeba brát také v potaz. 8

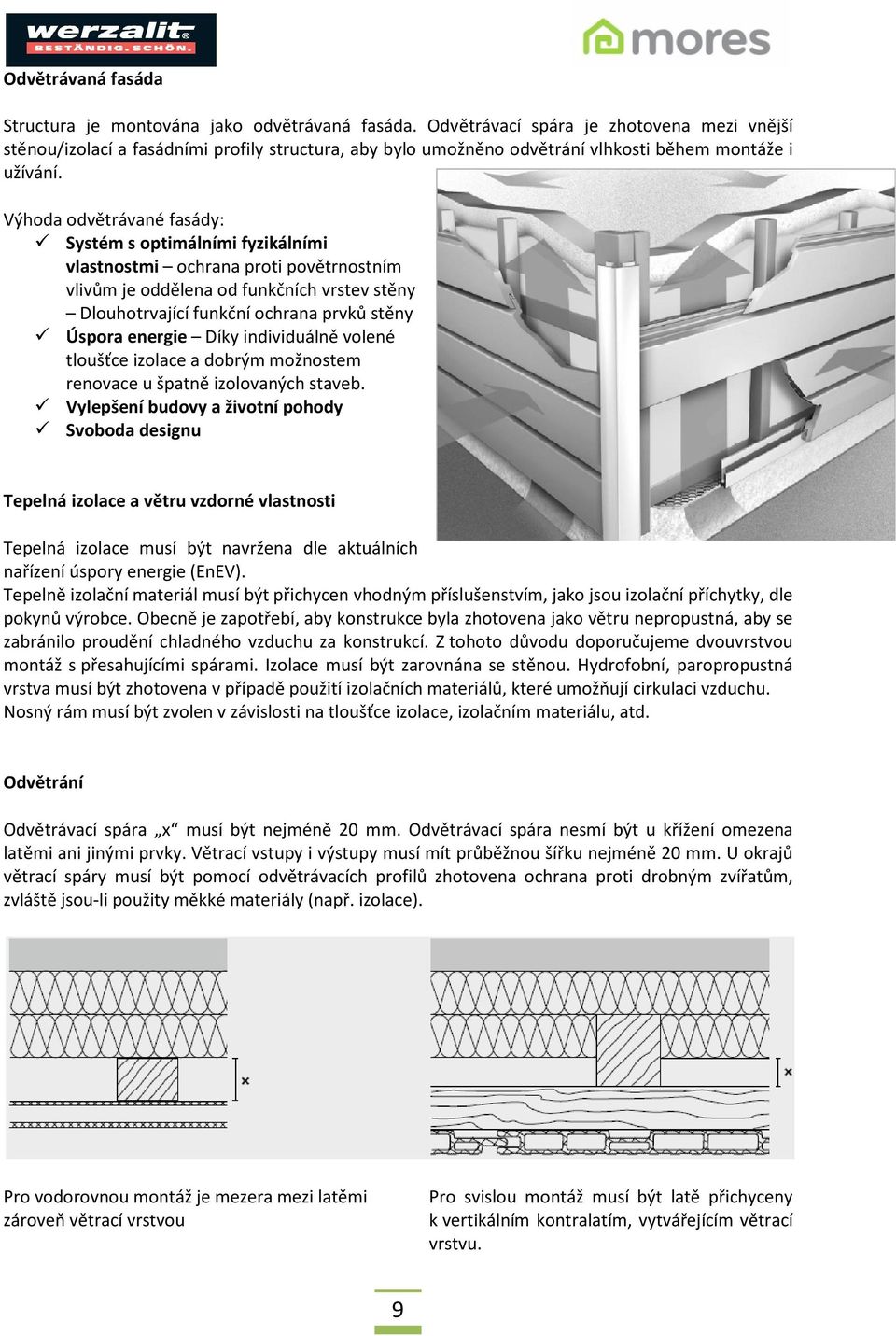

9 Odvětrávaná fasáda Structura je montována jako odvětrávaná fasáda. Odvětrávací spára je zhotovena mezi vnější stěnou/izolací a fasádními profily structura, aby bylo umožněno odvětrání vlhkosti během montáže i užívání. Výhoda odvětrávané fasády: Systém s optimálními fyzikálními vlastnostmi ochrana proti povětrnostním vlivům je oddělena od funkčních vrstev stěny Dlouhotrvající funkční ochrana prvků stěny Úspora energie Díky individuálně volené tloušťce izolace a dobrým možnostem renovace u špatně izolovaných staveb. Vylepšení budovy a životní pohody Svoboda designu Tepelná izolace a větru vzdorné vlastnosti Tepelná izolace musí být navržena dle aktuálních nařízení úspory energie (EnEV). Tepelně izolační materiál musí být přichycen vhodným příslušenstvím, jako jsou izolační příchytky, dle pokynů výrobce. Obecně je zapotřebí, aby konstrukce byla zhotovena jako větru nepropustná, aby se zabránilo proudění chladného vzduchu za konstrukcí. Z tohoto důvodu doporučujeme dvouvrstvou montáž s přesahujícími spárami. Izolace musí být zarovnána se stěnou. Hydrofobní, paropropustná vrstva musí být zhotovena v případě použití izolačních materiálů, které umožňují cirkulaci vzduchu. Nosný rám musí být zvolen v závislosti na tloušťce izolace, izolačním materiálu, atd. Odvětrání Odvětrávací spára x musí být nejméně 20 mm. Odvětrávací spára nesmí být u křížení omezena latěmi ani jinými prvky. Větrací vstupy i výstupy musí mít průběžnou šířku nejméně 20 mm. U okrajů větrací spáry musí být pomocí odvětrávacích profilů zhotovena ochrana proti drobným zvířatům, zvláště jsou-li použity měkké materiály (např. izolace). Pro vodorovnou montáž je mezera mezi latěmi zároveň větrací vrstvou Pro svislou montáž musí být latě přichyceny k vertikálním kontralatím, vytvářejícím větrací vrstvu. 9

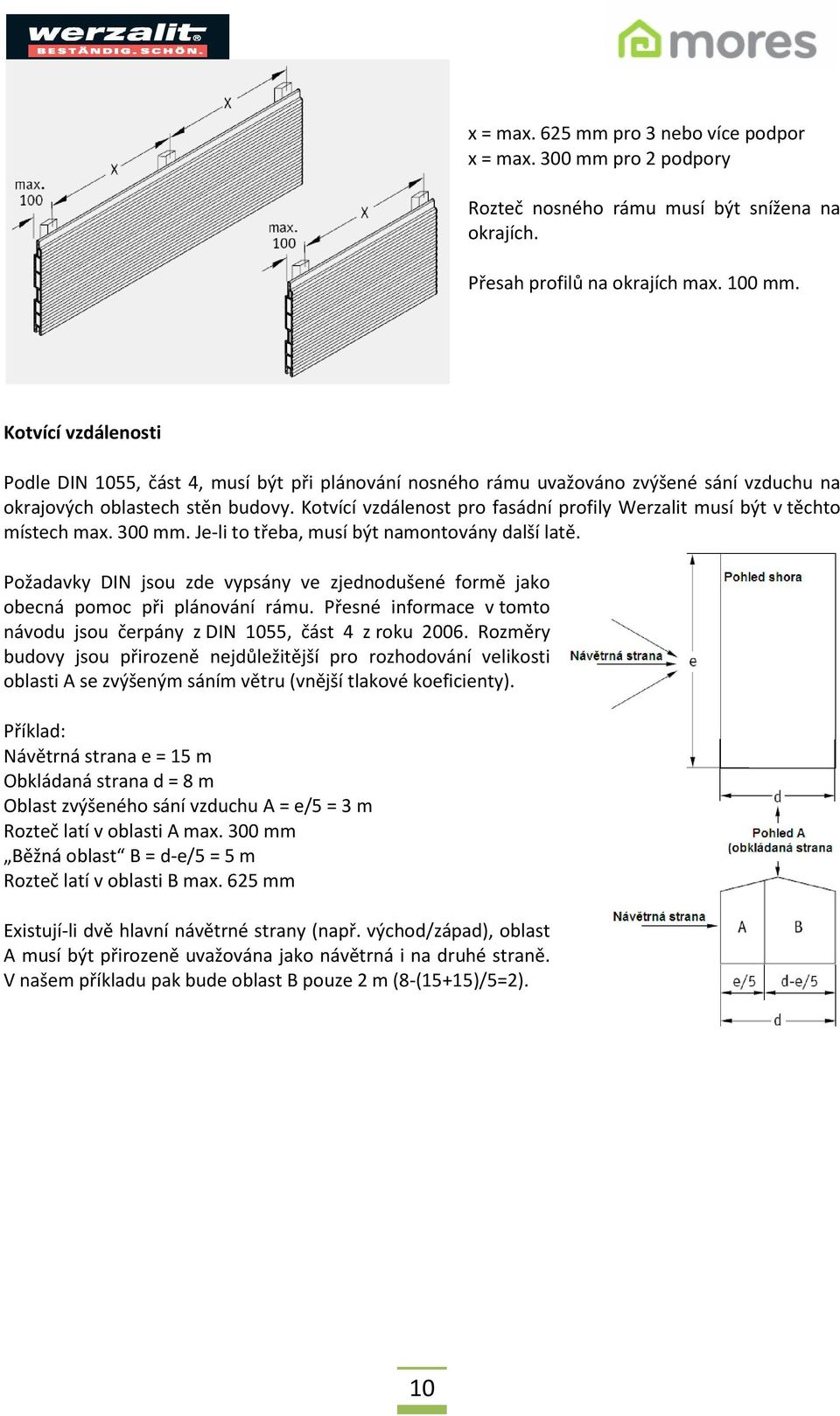

10 x = max. 625 mm pro 3 nebo více podpor x = max. 300 mm pro 2 podpory Rozteč nosného rámu musí být snížena na okrajích. Přesah profilů na okrajích max. 100 mm. Kotvící vzdálenosti Podle DIN 1055, část 4, musí být při plánování nosného rámu uvažováno zvýšené sání vzduchu na okrajových oblastech stěn budovy. Kotvící vzdálenost pro fasádní profily Werzalit musí být v těchto místech max. 300 mm. Je-li to třeba, musí být namontovány další latě. Požadavky DIN jsou zde vypsány ve zjednodušené formě jako obecná pomoc při plánování rámu. Přesné informace v tomto návodu jsou čerpány z DIN 1055, část 4 z roku Rozměry budovy jsou přirozeně nejdůležitější pro rozhodování velikosti oblasti A se zvýšeným sáním větru (vnější tlakové koeficienty). Příklad: Návětrná strana e = 15 m Obkládaná strana d = 8 m Oblast zvýšeného sání vzduchu A = e/5 = 3 m Rozteč latí v oblasti A max. 300 mm Běžná oblast B = d-e/5 = 5 m Rozteč latí v oblasti B max. 625 mm Existují-li dvě hlavní návětrné strany (např. východ/západ), oblast A musí být přirozeně uvažována jako návětrná i na druhé straně. V našem příkladu pak bude oblast B pouze 2 m (8-(15+15)/5=2). 10

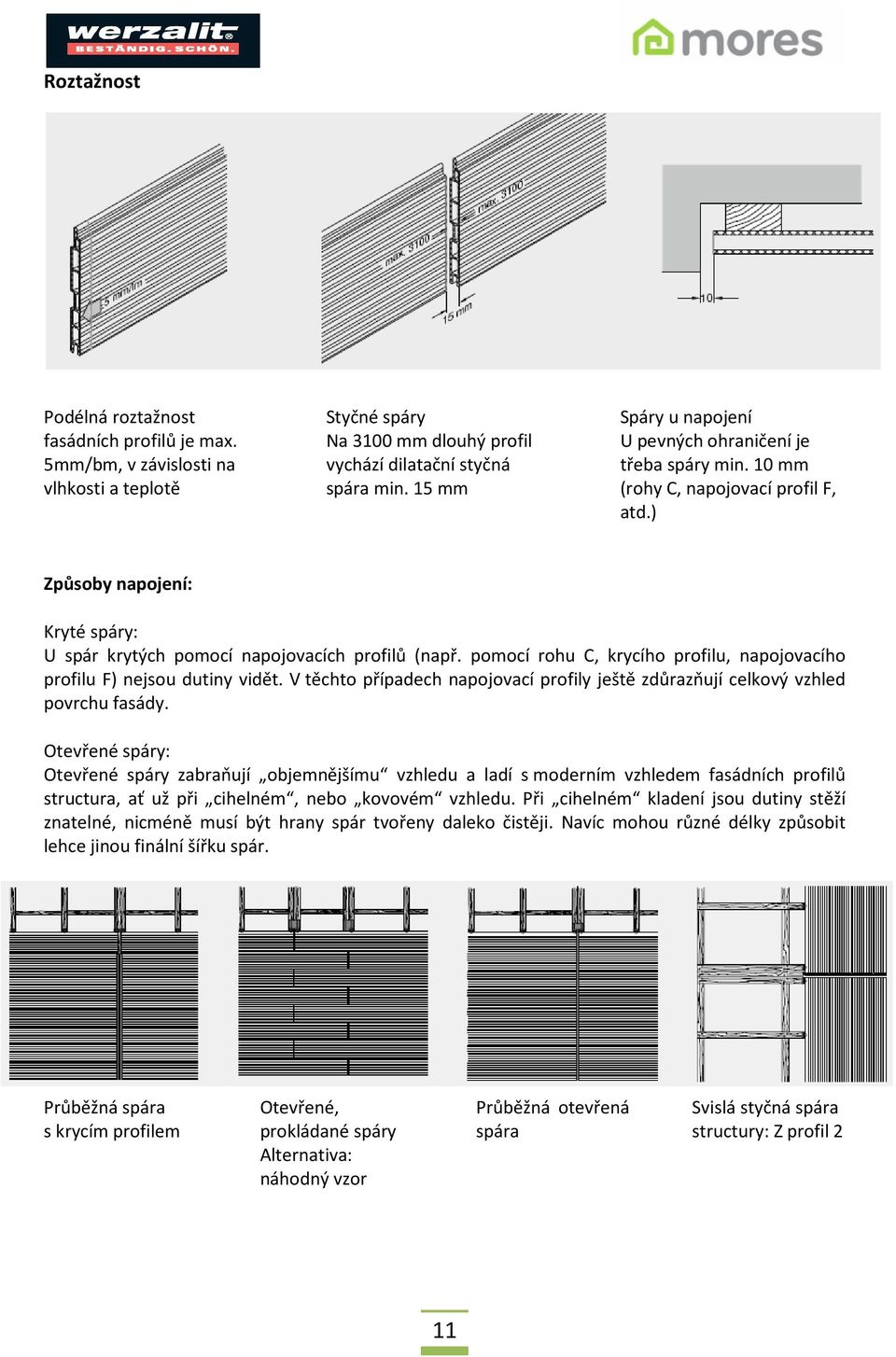

11 Roztažnost Podélná roztažnost fasádních profilů je max. 5mm/bm, v závislosti na vlhkosti a teplotě Styčné spáry Na 3100 mm dlouhý profil vychází dilatační styčná spára min. 15 mm Spáry u napojení U pevných ohraničení je třeba spáry min. 10 mm (rohy C, napojovací profil F, atd.) Způsoby napojení: Kryté spáry: U spár krytých pomocí napojovacích profilů (např. pomocí rohu C, krycího profilu, napojovacího profilu F) nejsou dutiny vidět. V těchto případech napojovací profily ještě zdůrazňují celkový vzhled povrchu fasády. Otevřené spáry: Otevřené spáry zabraňují objemnějšímu vzhledu a ladí s moderním vzhledem fasádních profilů structura, ať už při cihelném, nebo kovovém vzhledu. Při cihelném kladení jsou dutiny stěží znatelné, nicméně musí být hrany spár tvořeny daleko čistěji. Navíc mohou různé délky způsobit lehce jinou finální šířku spár. Průběžná spára s krycím profilem Otevřené, prokládané spáry Alternativa: náhodný vzor Průběžná otevřená spára Svislá styčná spára structury: Z profil 2 11

12 Montážní klipy pro skryté kotvení fasádních profilů structura jsou vrtány do každé podpůrné latě pomocí jednoho vrutu se zapuštěnou hlavou Werzalit 3,5 x 30 mm. Profily u koutů fasády pro svislé použití a profily na vrchu montáže, nebo pod okny pro vodorovné použití mohou být seřezány podélně. Tyto profily musí být viditelně přichyceny pomocí vrutů 4 x 40 mm nebo pomocí univerzálních vrutů H 6 x 45 mm. Ve druhém případě je průměr díry 9 mm. Viditelné vruty šroubujte pouze zlehka. Veškeré napojovací profily (jako startovací profil, krycí profil, atp.) mohou být kotveny pouze pomocí vrutů Werzalit se zapuštěnou hlavou 3,5 x 30 mm, z nerezové oceli A2. Fasádní profily do sebe lehce zaklapněte pomocí gumové paličky. Pozor: těžké konstrukce, jako jsou markýzy, rolety, mříže, atd. nemohou být kotveny přímo do obkladů nebo do nosného roštu. Zajistěte pro ně jiné nosnou konstrukci. Vodorovná montáž Postup při vodorovné montáži je identický pro obě strany profilu. Maximální kotvící vzdálenost profilů je 625 mm. Vodorovná montáž, líc linea 12 Vodorovná montáž, líc banda

13 Na fasády structura nemá vliv odstřikující dešťová voda, nicméně počítejte s větším špiněním tam, kam odstřikuje. Doporučení: dřevěný nosný rám je lépe chráněn proti odstřikující vodě, je-li použit startovací P profil. Doporučení dle technických pokynů tesařů: Mezera země a fasády: 300 mm pro hladký povrch, 150 mm pro štěrk a cca 20 mm pro kovovou mříž. Vyvarujte se designům, které umožňují tvorbu vlhkosti.. 2 start. Profil P a vrut 3,5 x 30 mm 3 odvětrávací profil, plast 4 Průběžná odvětrávací spára Krycí profil pro průběžné styčné spáry 2 spojovací páska 3 podpůrné latě, např. 100 x 30 mm 5 montážní klip + vrut 3,5 x 30 mm Alternativa s otevřenými styčnými spárami: Otevřené spáry, jako u cihel Otevřené styčné spáry prokládané, s náhodným vzorem nebo průběžné. 2 spojovací páska 3 podpůrná lať, např. 100 x 30 mm 5 montážní klip + vrut 3,5 x 30 mm Alternativa k předchozímu: Dutiny jsou více skryté, když je řezání profilu provedeno pod úhlem. 13

14 Přišroubujte seříznutý profil poblíž vzpěry ve fasádním profilu pomocí vrutů 4 x 40 nebo pomocí univerzálních vrutů H 6 x 45 (průměr otvoru 9 mm) 2 napojovací F profil 3 Z profil 2 a vrut se zapuštěnou hlavou 3,5x30; není třeba, je-li seříznutý profil dostatečně krytý 4 větrací profil, plast 5 obkladový profil (alternativa) 6 průběžná větrací spára 7 kontra lať 8 podpůrná lať 50 mm x 30 mm Celý profil: Začněte montáž pomocí startovacího profilu P. Profil seříznutý po šířce: Viditelně přišroubujte poblíž vzpěry ve fasádním profilu pomocí univerzálních vrutů H 6 x 45 mm, průměr otvoru 9 mm, nebo pomocí vrutů 4 x 40 mm 2 napojovací profil F 3 Z profil 1 a vrut se zapuštěnou hlavou 3,5x30 4 větrací profil, plast 5 obkladový profil (alternativa) 6 průběžná větrací spára 7 montážní klip a vrut se zapuštěnou hlavou 3,5x30 8 kontra lať 9 Podpůrná lať 50 mm x 30 mm Přesahující roh C 2 rohový profil C a vrut 3,9 x 16 (pouze na zajištění nahoře) 3 podpůrná lať 50 mm x 30 mm 5 spojovací páska Alternativa: Otevřená spára na pokos se spojovací páskou pod profily 14

15 Kouty s otevřenými styčnými spárami 2 spojovací páska 3 podpůrná lať 50 mm x 30 mm Styčné spáry u jiných materiálů: Krycí úhel 30/20 a těsnící materiál. 2 krycí úhel a vrut se zapuštěnou hlavou 3,5 x 30 mm; těsnící materiál 3 podpůrná lať 50 mm x 30 mm Okenní ostění pomocí structury nebo jiného obkladového panelu. 2 napojovací profil F a vrut 3,5 x 30 3 podpůrná lať 50 mm x 30 mm 5 Krycí úhel a vrut 3,5 x 30; těsnící materiál 15

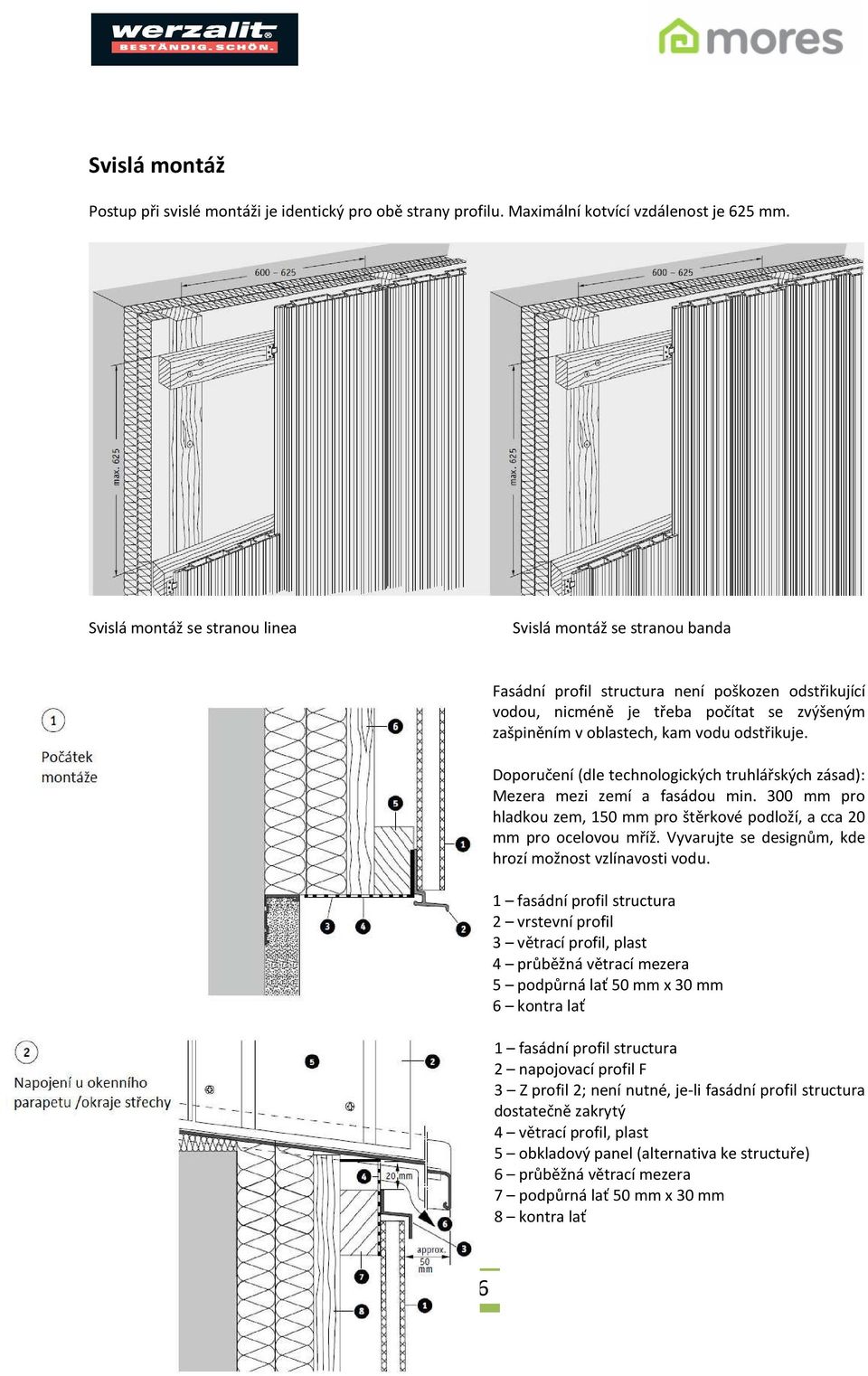

16 Svislá montáž Postup při svislé montáži je identický pro obě strany profilu. Maximální kotvící vzdálenost je 625 mm. Svislá montáž se stranou linea Svislá montáž se stranou banda Fasádní profil structura není poškozen odstřikující vodou, nicméně je třeba počítat se zvýšeným zašpiněním v oblastech, kam vodu odstřikuje. Doporučení (dle technologických truhlářských zásad): Mezera mezi zemí a fasádou min. 300 mm pro hladkou zem, 150 mm pro štěrkové podloží, a cca 20 mm pro ocelovou mříž. Vyvarujte se designům, kde hrozí možnost vzlínavosti vodu. 2 vrstevní profil 3 větrací profil, plast 4 průběžná větrací mezera 5 podpůrná lať 50 mm x 30 mm 6 kontra lať 2 napojovací profil F 3 Z profil 2; není nutné, je-li fasádní profil structura dostatečně zakrytý 4 větrací profil, plast 5 obkladový panel (alternativa ke structuře) 6 průběžná větrací mezera 7 podpůrná lať 50 mm x 30 mm 8 kontra lať 16

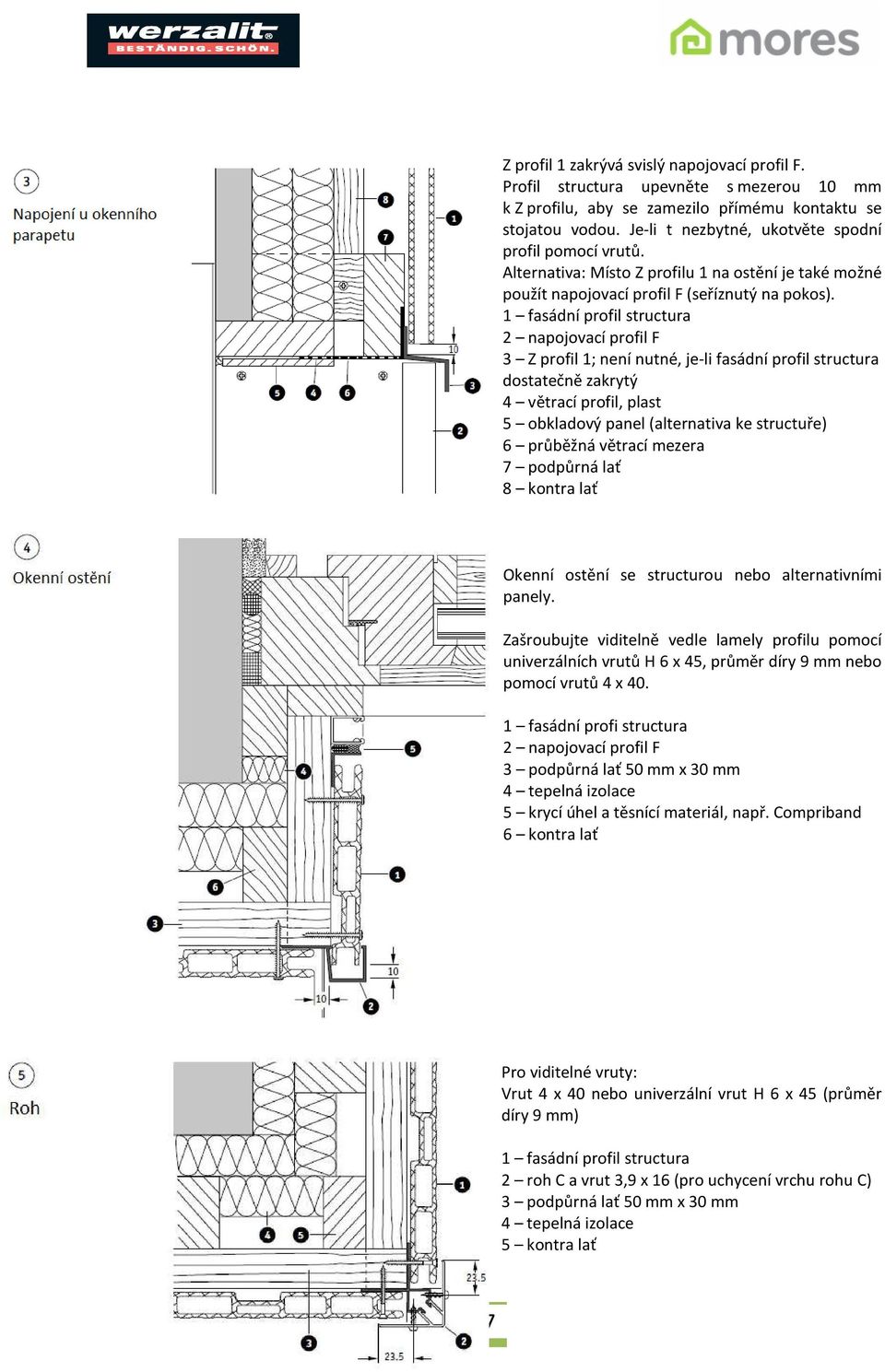

17 Z profil 1 zakrývá svislý napojovací profil F. Profil structura upevněte s mezerou 10 mm k Z profilu, aby se zamezilo přímému kontaktu se stojatou vodou. Je-li t nezbytné, ukotvěte spodní profil pomocí vrutů. Alternativa: Místo Z profilu 1 na ostění je také možné použít napojovací profil F (seříznutý na pokos). 2 napojovací profil F 3 Z profil 1; není nutné, je-li fasádní profil structura dostatečně zakrytý 4 větrací profil, plast 5 obkladový panel (alternativa ke structuře) 6 průběžná větrací mezera 7 podpůrná lať 8 kontra lať Okenní ostění se structurou nebo alternativními panely. Zašroubujte viditelně vedle lamely profilu pomocí univerzálních vrutů H 6 x 45, průměr díry 9 mm nebo pomocí vrutů 4 x fasádní profi structura 2 napojovací profil F 3 podpůrná lať 50 mm x 30 mm 5 krycí úhel a těsnící materiál, např. Compriband 6 kontra lať Pro viditelné vruty: Vrut 4 x 40 nebo univerzální vrut H 6 x 45 (průměr díry 9 mm) 2 roh C a vrut 3,9 x 16 (pro uchycení vrchu rohu C) 3 podpůrná lať 50 mm x 30 mm 5 kontra lať 17

18 Kouty s otevřenými styčnými spárami a spojovacími páskami. Pro viditelné vruty: Vrut 4 x 40 mm nebo univerzální vrut H 6 x 45 (průměr díry 9 mm). 2 spojovací páska 3 podpůrná lať 50 mm x 30 mm 5 kontra lať Pro styčné spáry u jiných konstrukčních materiálů: Krycí úhel 30/20 a těsnící materiál. 2 krycí úhel a vrut se zapuštěnou hlavou 3,5 x 30 mm; těsnící materiál, např. Compriband 3 podpůrná lať 50 mm x 30 mm 5 kontra lať Konec spodního profilu s dilatační spárou 5 mm/m k Z profilu. Konec horního profilu s mezerou 10 mm k Z profilu, aby se zabránilo přímému kontaktu se stojatou vodou. Je-li to nezbytné, uchyťte konec spodních profilů pomocí vrutů. 2 Z profil 1 nebo Z profil 2 a vrut se zapuštěnou hlavou 3,5 x 30 mm 3 Podpůrná lať 50 mm x 30 mm 4 kontra lať 5 tepelná izolace 6 Montážní klip a vrut se zapuštěnou hlavou 3,5 x 30 mm Tento montážní návod se může z důvodu technologického pokroku bez předchozího upozornění kdykoli změnit. Aktuální verze je vždy k dispozici na 18
