1 Zvyšování kvality výuky technických oborů Klíčová aktivita V. 2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V Zateplování budov pěnovým polystyrenem Kapitola 9 Možnosti zateplování Bc. Leoš Pater

2 Obsah ÚVOD ANOTACE MOŽNOSTI ZATEPLOVÁNÍ DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA SEZNAM OBRÁZKŮ... 7

3 Úvod anotace Výukový materiál seznamuje se základními možnostmi zateplování, jeho základním rozdělením, způsobem zateplování stavebních objektů pomocí roštové konstrukce, kotvového systému, nebo za použití kontaktní fasády. Výklad je doplněn kontrolními otázkami. Výukový materiál je určen žákům 3. ročníku vzdělávacího oboru H/01 Zedník a zájemcům o získání profesní kvalifikaci Zhotovitel zateplovacích systémů H. Výukový materiál pokrývá nejdůležitější obsahovou část odborných předmětů Technologie a Odborný výcvik. 1

4 1 Možnosti zateplování 1.1 Základní rozdělení Zateplení obvodových plášťů stavebních objektů je v zásadě řešeno tepelně izolační vrstvou, jejím upevněním a vrstvou ochrannou: podle polohy umístění ZS venkovní (vnější) a vnitřní, přičemž z tepelně technického hlediska jednoznačně upřednostňujeme ZS na venkovním líci konstrukce. Vnitřní zateplení je možné realizovat jen za určitých velmi náročných podmínek návrhu a provedení, jejichž nedodržení vede k poruchám původní konstrukce a zejména navazujících detailů. podle způsobu provádění a materiálového řešení ZS provětrávané (montované), kontaktní, tepelně izolační omítka, sendvičové (vrstvené) zdivo nebo dílce. 1.2 Způsoby zateplení objektů Obrázek 1. Způsoby zateplování Provětrávané zateplovací systémy Mají provětrávanou vzduchovou mezeru, která leží mezi tepelně izolační vrstvou a předsazeným obkladem. Systém je tvořen nosnými bodovými prvky nebo nosnou roštovou konstrukcí, tepelně izolační vrstvou a ochrannou vrstvou, která tvoří předsazený obklad. Obklad s odvětranou vzduchovou mezerou je možné provádět dvěma způsoby, které se liší způsobem upevnění desek na stávající stěnu. 1.3 Roštový systém (suchá montáž). Nosná kostra je buď z kvalitního řeziva impregnovaného proti plísním, vlhkosti, hmyzu, ohni nebo z pozinkovaných ocelových profilů, popř. z jiných kovových profilů. Mezi nosné prvky se vkládají desky tepelné izolace (např. z minerálních vláken nebo pěnového 2

5 polystyrenu), připevněné celoplošně nebo bodově. Tepelné mosty vzniklé působením roštu ve vrstvě tepelné izolace se omezí provedením tepelně izolační vrstvy ze dvou vrstev vytvořených odlišně orientovanými nosnými rošty. Bud' je nosný rošt vytažen 2 až 3 cm před líc tepelné izolace (pak by měl být svislý), nebo je na vodorovný nosný rošt končící v líci tepelné izolace připevněn podružný svislý rošt k odsazení obkladu o 2 až 3 cm, který zároveň mechanicky jistí tepelnou izolaci. Na tento předsazeny svislý rošt, který tvoří odvětranou vzduchovou mezeru o tloušťce 2 až 3 cm, se připevňuje obklad, který chrání ZS před povětrností. Obrázek 2. Dřevěný rošt 1.4 Kotvový systém Obrázek 3. Kovový rošt Kde jsou tepelně izolační desky na původní konstrukci lepeny nebo připevněny v celé ploše hmoždinkami a podružný svislý nosný rošt k odsazení obkladu je mechanicky kotven 3

6 do obvodové stěny bodově přes tepelnou izolaci. Kotvy bývají připevněny předem. Tento způsob umožňuje minimalizovat tepelné ztráty tepelnými mosty. Pro oba systémy platí: Jako tepelná izolace se nejčastěji používají výrobky z minerálních vláken (MW), ale i tepelné izolace z polystyrenu (EPS), výjimečně z polyuretanu nebo celulózové izolace. Je-li tepelná izolace průvzdušná (např. MW), pak musí být ze strany odvětrávané vzduchové mezery chráněna difúzně otevřenou fólií odolnou proti náporu větru. Svislý nosný rošt obkladu bývá kovový nebo dřevěný. Odvětraná vzduchová mezera v tloušťce 2-3 cm musí mít dole nasávací otvor a nahoře výfukový otvor, což se obvykle zajišťuje štěrbinou přibližně stejného průřezu (musí být i pod okny a nad nimi). Důležité je uzavření otvorů jemnou síťkou proti pronikání škůdců a jejich tvarování bránící penetraci dešťové vody. Na obklady jsou používány prvky z betonu, vláknocementu, keramiky, kovů nebo umělých hmot. 1.5 Kontaktní fasády Kontaktní izolační systémy s omítkovým povrchem jsou elegantním způsobem vnějšího zateplení domů. Umožňují zachování původního rázu fasády - povrch systému tvoří omítka. Jejich výhodou je celistvé zateplení celé fasády bez jakýchkoli tepelných mostů. Tepelná izolace je u tohoto systému přímo spojena s původním zdivem a omítkovou vrstvou. Doporučená tloušťka izolace pro zateplení kontaktním zateplením s povrchovou omítkovou úpravou pro cihelnou stěnu z plných cihel tl. 450 mm dle ČSN :2002 (Tepelná ochrana budov) je 100 mm. Kontrolní otázky: 1. Jak dělíme zateplovací systémy? 2. Popiš roštový systém. 3. Popiš kotvový systém. 4

7 2 Doporučená literatura 1. Mgr. Radan, Nachmilner, Ing. Vladimíra Pavlicová. ZHOTOVITEL ZATEPLOVACÍCH SYSTÉMŮ, Praha: CZB, Jiří Šála, Milan Machatka. ZATEPLOVÁNÍ V PRAXI, Grada Publishing a.s, Praha: ISBN X. 3. Doc. Ing. Milan Vlček, CSc., Ing. Petr Beneš, CSc. ZATEPLOVÁNÍ STAVEB, CERM Brno: ISBN Jiří Šála. ZATEPLOVÁNÍ BUDOV, Grada Publishing, spol. s. r. o., Praha: ISBN Doc. Ing. Milan Vlček, CSc., Ing. Petr Beneš, CSc. PORUCHY A REKONSTRUKCE STAVEB II, Brno: Era group, spol. s.r.o., ISBN X. 6. Ladislav Linhard. ZATEPLOVÁNÍ BUDOV, Grada Publishing a.s, Praha: ISBN Antonín Vaněk. STROJNÍ ZAŘÍZENÍ PRO STAVEBNÍ PRÁCE, Sobotáles, Praha: ISBN Ing. František Tichý, Ing. Václav Mužík. ZATEPLOVÁNÍ BUDOV, SIA, Praha: ISBN TZB info-zdroj internet 5

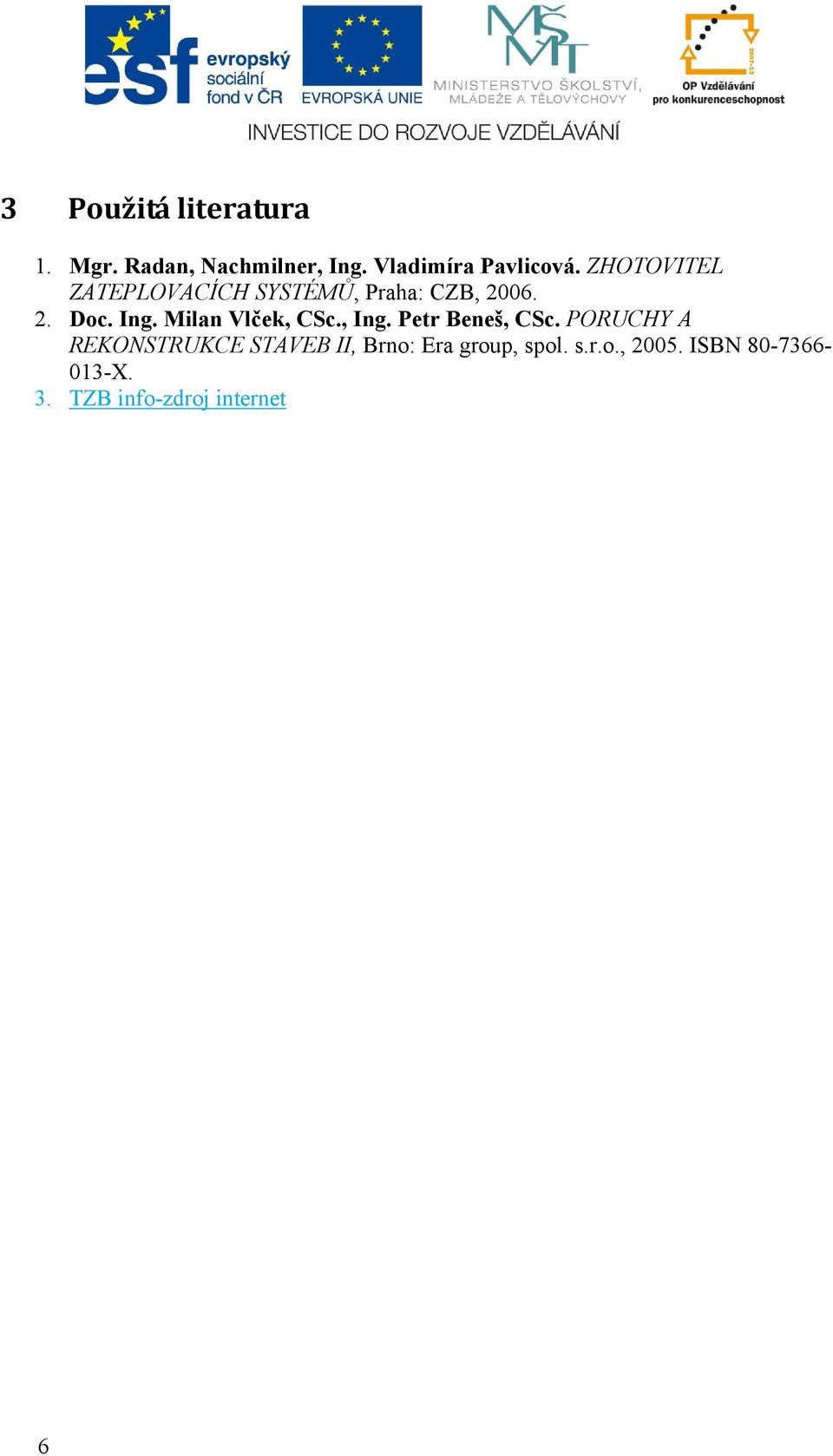

8 3 Použitá literatura 1. Mgr. Radan, Nachmilner, Ing. Vladimíra Pavlicová. ZHOTOVITEL ZATEPLOVACÍCH SYSTÉMŮ, Praha: CZB, Doc. Ing. Milan Vlček, CSc., Ing. Petr Beneš, CSc. PORUCHY A REKONSTRUKCE STAVEB II, Brno: Era group, spol. s.r.o., ISBN X. 3. TZB info-zdroj internet 6

9 4 Seznam obrázků OBRÁZEK 1. ZPŮSOBY ZATEPLOVÁNÍ... 2 OBRÁZEK 2. DŘEVĚNÝ ROŠT... 3 OBRÁZEK 3. KOVOVÝ ROŠT
