INSTALACE PODLAHY UNICLIC X

Transkript

1 INSTALACE PODLAHY UNICLIC X 1) Obecné pokyny Systém Uniclic X: Systém Uniclic umožňuje snadnou výměnu poškozeného panelu uprostřed místnosti bez nutnosti demontáže celé podlahy. Uniclic vždy představoval revoluční systém pro instalaci laminátových podlah bez použití lepidla. Důmyslná konstrukce s jazýčkem a drážkou semkne panely dokonale k sobě. Podélný spoj panelů typu Uniclic X byl upraven tak, aby umožňoval ještě snadnější instalaci, například pod dveřními rámy nebo na jiných obtížně dostupných místech. Lze dokonce vyměnit poškozený panel uprostřed místnosti bez nutnosti demontáže poloviny podlahy. Všechny přednosti systému Uniclic zůstaly samozřejmě zachovány. Parkety je třeba pootočit u krátké i dlouhé hrany tak, aby do sebe zapadly. Toho lze dosáhnout buď zasunutím jazýčku do drážky, nebo nasunutím drážky na jazýček. Nejsnadnějším způsobem je však zasunutí jazýčku do drážky. (Návod k instalaci vychází z maximálního možného uplatnění tohoto způsobu instalace. Nasunutí drážky na jazýček se používá pouze v několika málo konkrétních případech.) Parketu, kterou chcete instalovat, umístěte pod úhlem k dříve nainstalované parketě. Přitlačte novou parketu k nainstalované parketě a přitom ji jemně vyklopte a sklopte. Parkety do sebe potom zaklapnou. Obrázky 7 ukazují, jak se tento postup uplatňuje u dlouhých I krátkých hran parkety. V některých případech do sebe nelze parkety pootočit, např. pod dveřním rámem apod. Pouze v takovéto situaci je třeba k sobě parkety sklepnout na dlouhých i krátkých hranách, přičemž se začíná z horizontální polohy. DŮLEŽITÉ! K tomuto úkonu potřebujete kladivo a SPECIÁLNÍ PŘÍKLEPOVÝ HRANOL UNICLIC. JINÉ PŘÍKLEPOVÉ HRANOLY NEPOUŽÍVEJTE mohli byste poškodit parkety, které instalujete. Horizontální spojování krátkých a dlouhých hran představuje jemnou práci a nelze je provádět pomocí jediného sklepnutí. Abyste parketu nepoškodili, jemně poklepávejte několikrát za sebou na dlouhou i krátkou hranu parkety. Zvláště u dlouhé hrany začněte lehkým poklepáváním v rohu parkety, dokud nedosáhnete spojení, a potom tento postup opakujte v 30cm (12 ) intervalech, dokud celá dlouhá hrana parkety nezaklapne do druhé. (viz obr. 1B) Chcete-li dosáhnout nejlepších výsledků, dodržujte pokyny k instalaci a POUŽÍVEJTE POUZE PŘÍSLUŠENSTVÍ UNICLIC: A. INSTALAČNÍ SADA UNICLIC (dilatační klíny, doražeč Uniclic a stahovací hák), B. Podklad Uniclic combi-floor. (Pokud je podklad součástí podlahových panelů, potřebujete nainstalovat pouze fólii Uniscreen 150 _ PE.) C. PRODUKTY PRO ÚDRŽBU PODLAH UNICLIC Podlahy Uniclic nejsou vhodné pro použití ve vlhkých prostorách, jako například v koupelnách nebo saunách. Před instalací i v jejím průběhu zkontrolujte panely ve všech baleních.nikdy nepoužívejte vadné panely. Panely vždy zkontrolujte za denního světla. Nikdy je nekontrolujte večer nebo za umělého osvětlení. 2) Nástroje k instalaci podlahy Kromě nástrojů běžně používaných k instalaci laminátových podlah, jako jsou například kladivo, pila, stahovací hák, sochor s vyčnívajícím okrajem a dilatační klíny (1-8 mm), je nezbytné, abyste použili originální DORAŽEČ UNICLIC. Použitím jakéhokoliv jiného doražeče byste panely při instalaci poškodili. Panely řežte pomocí ruční pilky s jemnými zuby, pomocí lupénkové pilky nebo příčné řezačky. Má-li být řez čistý, otočte při řezání lupénkovou pilkou panel vzorem dolů a při řezání ruční pilkou nebo příčnou řezačkou vzorem nahoru (viz obr. 2). 3) Příprava Je-li to možné, instalujte podlahu rovnoběžně s dopadajícím světlem. Optimální podmínky pro instalaci jsou teplota C a relativní vlhkost %. Zkontrolujte, zda: lze po instalaci podkladu a podlahy otevírat a zavírat dveře (minimální vůle 1 cm), je třeba upravit rámy dveří tak, aby bylo možné podlahu instalovat pod ně, lze odstranit původní okrajové lišty.

2 4) Podkladová vrstva Před instalací podlahy musí být podkladová vrstva dokonale čistá. Zároveň musí být dostatečně rovná. Je nezbytné zarovnat jakékoliv nerovnosti větší než 2 mm/m. Pamatujte si pravidla pro instalaci na následující povrchy: BETON Novostavba Renovace Vlhkost betonu musí být nižší než 2,5 % (metoda CM). Za předpokladu dostatečné ventilace je k vyschnutí nového vyrovnávacího potěru do tloušťky 4 cm třeba nejméně jeden týden na centimetr. K vyschnutí '6Baždého centimetru nad tloušťku 4 cm je třeba dvou týdnů (vyrovnávací potěr o tloušťce 6 cm musí tedy schnout nejméně 8 týdnů). Je-li instalováno topení v podlaze, vlhkost podkladu musí být nižší než 1,5 % (metoda CM).V tomto případě postupujte podle zvláštního návodu k instalaci. Bližší informace získáte u svého prodejce. Podlahové panely systému Uniclic X lze pokládat na podlahové krytiny odolné proti vlhkosti ((PVC, linoleum atd.). Před položením podlahy sejměte veškeré krytiny propouštějící vlhkost (koberec, filc atd.). PRKENNÁ PODLAHA Nejprve sejměte veškeré podlahové krytiny. Zkontrolujte, zda je prkenná podlaha dostatečně stabilní. Přibijte všechna uvolněná prkna. Je-li třeba, položte vyrovnávací podlahu. Vlhkost dřeva nesmí být vyšší než 10 %. Prostor pod podlahovými prkny musí být dostatečně ventilován. Odstraňte veškeré překážky proudění vzduchu a zajistěte dostatečnou ventilaci (plocha ventilačních otvorů nejméně 4 cm2 na m2 podlahy). Panely laminátové podlahy položte v úhlu 90 vůči podlahovým prknům. 5) Podklad: PODKLAD UNICLIC Pro kvalitní položení podlahy je nezbytné, abyste zahladili veškeré nerovnosti podkladové vrstvy pomocí vyrovnávacího podkladu. Vždy používejte podklad Uniclic combi-floor (viz obr. 5). (Pokud je podklad součástí podlahových panelů, potřebujete pomocí samolepicí pásky, která je součástí dodávky, připevnit pouze fólii Uniscreen 150 _ PE.) Plastová fólie musí dosahovat až ke stěnám. Před zastřihnutím fólie připevněte okrajové lišty. Pokud plastová fólie Uniscreen není dostatečně velká, aby podlahu pokryla vcelku, můžete položit několik pruhů fólie tak, aby se vzájemně překrývaly o 20 cm, a vzájemně je spojit dodanou vodotěsnou samolepicí páskou. 6) Správné umístění Dřevo je hlavní složkou panelů Uniclic X. Vlhkost místnosti se může v průběhu roku měnit. Proto je nezbytné, aby se podlaha mohla rozpínat a smršťovat. Podlaha se může rozpínat až o 2 mm na jeden metr. Čím je tedy plocha podlahy větší, tím větší musí být vůle mezi jejími okraji a stěnami. Podlaha musí mít možnost rozpínání a smršťování ve všech směrech. Proto musí být podél stěn vyrovnávací spára o šířce 8 až 10 mm. Tato spára musí být také mezi podlahou a potrubím či prahem. Podlahy o větších plochách vyžadují větší vyrovnávací spáru (například ukrytou pod dvojitou stěnou). Pamatujte, že podlaha se může pohybovat jedním směrem. Je-li to možné, vytvořte vyrovnávací spáry pod dveřmi apod. Tyto spáry se zakrývají profilem uchyceným k podkladové vrstvě, nikoliv k laminátové podlaze. Je-li to možné, pokládejte panely ve směru delší stěny a ve směru dopadajícího světla. Dosáhnete tak atraktivnějšího vzhledu. Podlahu můžete začít pokládat v rohu nebo uprostřed místnosti. Můžete postupovat zleva doprava nebo naopak. Pamatujte, že nejsnadnější způsob instalace podlahy je zasunutím jazýčku do drážky (viz obr. 6). 7) První tři řady (viz obr. 7) 8) Poslední řada Mezi poslední řadou panelů a stěnou musí zůstat 10mm vyrovnávací spára. Pamatujte na to při zkracování panelů poslední řady. Položte tyto panely vedle panelů předposlední řady a pomocí stahovacího háku a kladiva je spojte po podélných stranách. Nyní spojte pomocí doražeče Uniclic panely po krátkých stranách (viz obr. 8).

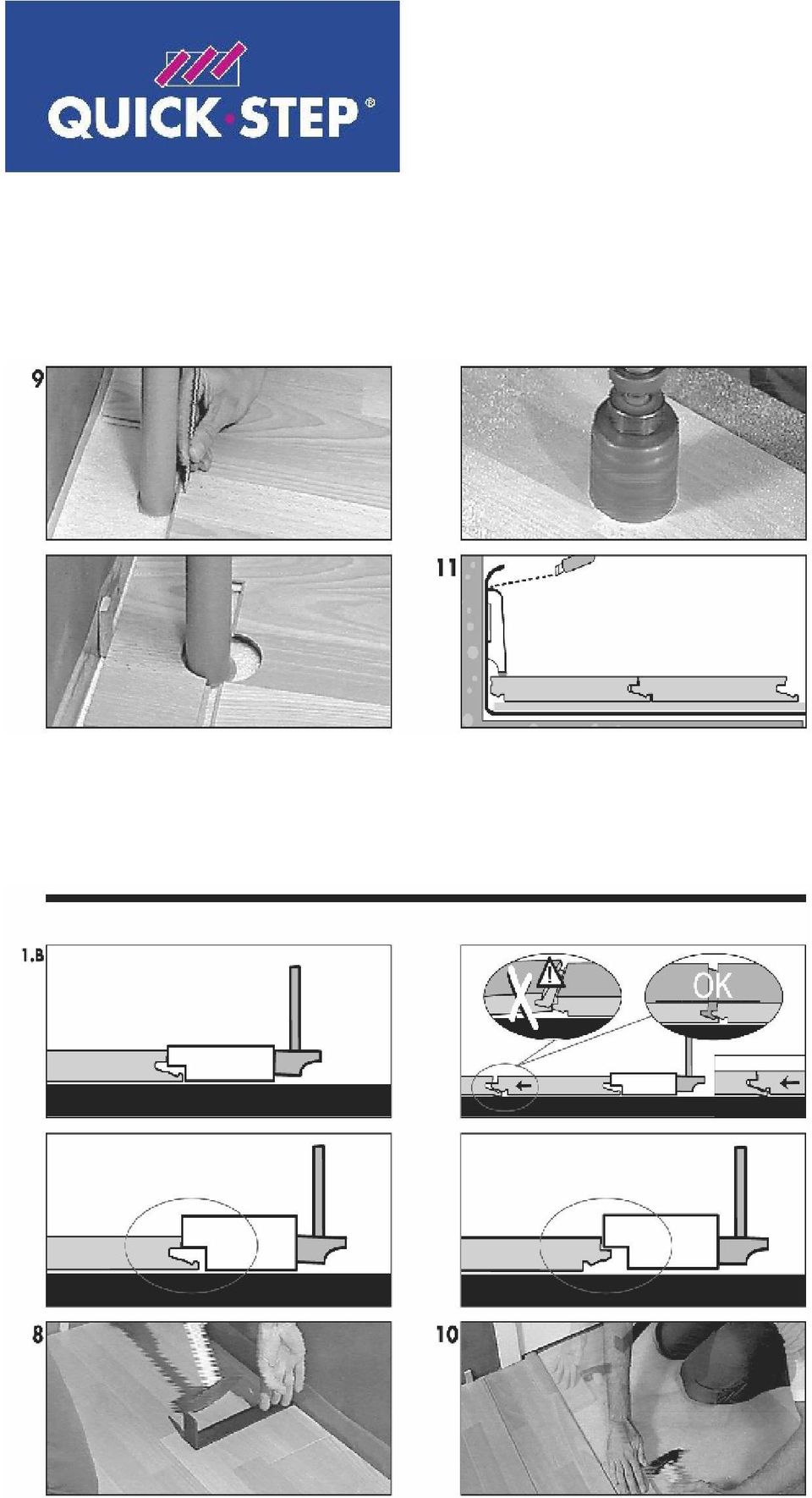

3 9) Potrubí procházející podlahou Prochází-li podlahou potrubí, položte panely tak, aby procházelo v příčné spojnici dvou panelů. Připravte si vrták o průměru potrubí plus 20 mm (vyrovnávací spára). Zaklapněte panely do sebe krátkou stranou a vyvrtejte otvor se středem na jejich spoji. Nyní můžete panely položit na podlahu (viz obr. 9). 10) Pod dveřními rámy Při zkracování panelů myslete na to, že po instalaci podlahy musí zbýt u okrajů vyrovnávací spára o šířce 10 mm. Pokud panel nelze zaklapnout pod úhlem, spojte panely pomocí stahovacího háku a kladiva. 11) Konečné úpravy Po položené podlaze můžete ihned chodit a provést dokončovací práce. To je jedna z hlavních předností systému Uniclic. Odstraňte všechny dilatační vložky. Plastovou fólii připevněte okrajovými lištami tak, aby vyčnívala nad podlahu. Okrajové lišty nikdy neupínejte přímo k podlaze. Znemožnilo by se tak její rozpínání a smršťování. Pro dokonalý spoj podlahy a potrubí použijte rozety a elastickou pastu. Na místech, kde nelze použít ukončovací profily a okrajové lišty, vyplňte vyrovnávací spáry elastickou pastou. 12) Důležitá upozornění 13) Údržba Na nohy nábytku nalepte filcové polštářky nebo nasaďte plastové kryty. Používejte rohožku nebo prostor k očištění obuvi, abyste podlahu neznečistili blátem, vodou a pískem. Používejte pojízdná křesla s měkkými kolečky vhodnými pro laminátové podlahy. Zachovejte v místnosti minimální vlhkost 50 %. Je-li třeba, použijte zvlhčovač vzduchu. Díky hladkému povrchu na podlahách typu Uniclic X neulpívají nečistoty a prach. Podlahu NIKDY nevoskujte ani nelakujte. Pro suchou údržbu použijte prachovou stěrku nebo vysavač. Pro mokrou údržbu stačí čistá voda s čisticím produktem UNICLIC nebo bez něj. Podlaha tak zůstane velmi čistá a zachová si hladký a lesklý povrch. (Nikdy nepoužívejte jiné čisticí produkty nebo saponáty.) Stěrku či hadr VŽDY PEČLIVĚ VYŽDÍMEJTE. Podlahu VŽDY IHNED VYTŘETE DO SUCHA tak, aby na ní nezůstala žádná viditelná vlhkost. Pokud podlahu nevytřete do sucha, nebude mít čisticí produkt Uniclic prakticky žádný účinek. MOKRÁ ÚDRŽBA PODLAHU ZNIČÍ! Nepoddajné skvrny odstraňte pomocí malého množství acetonu. Nikdy nepoužívejte leštěnky! Panely Uniclic X jsou spojeny s deskami HDF s vodotěsnou úpravou. Ačkoliv se vyznačují relativně vysokou odolností proti vlhkosti, je vodu třeba vždy ihned setřít. Hodně štěstí!

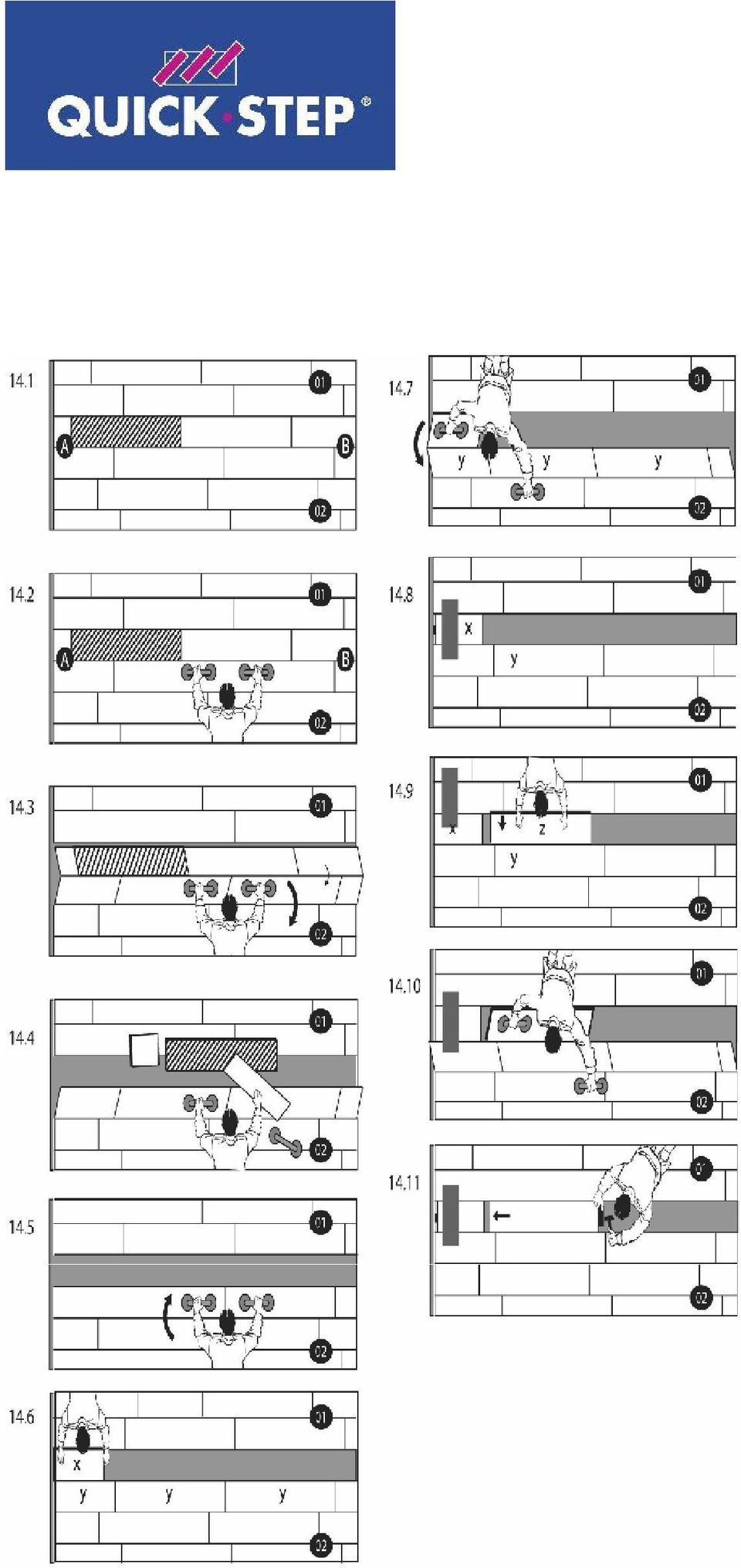

4 14) Výměna (poškozeného) panelu Systém Uniclic X umožňuje snadnou výměnu poškozeného panelu uprostřed místnosti, aniž by bylo třeba rozebrat celou podlahu. Díky systému Uniclic X stačí vyjmout a znovu položit pouze řadu s poškozeným panelem. Postupujte podle následujících pokynů: 1. Odstraňte okrajové lišty na stranách místnosti A a B (viz obr. 14.1). 2. Určete, na které straně panelu, který chcete vyměnit, je drážka. Poznáte ji podle oříznutých stran. 3. Posaďte se na stranu podlahy, na níž má vyměňovaný panel drážku (= povrch O2) (viz obr. 14.2). Na dva panely před řadou s poškozeným panelem položte přísavný držák co možná nejblíže k podélné spáře. Podle následujícího postupu lze snadno zdvihnout řadu panelů o délce 4-5 m. Je-li podlaha širší, je vhodnější pracovat ve dvou. Přísavný držák nikdy nepokládejte na spáru. Mohlo by dojít k jeho odtržení od podlahy. Je-li to možné, přesuňte veškerý nábytek v místnosti na stranu, na níž má vyměňovaný panel jazýček (oblast O1). 4. Uchopte přísavné držáky a jemně jimi zakřiveným pohybem táhněte k sobě. To vše proveďte jedním pomalým a plynulým pohybem. Řada s poškozeným panelem se vysune z podlahy oblast O1 (viz obr. 14.3). Pomocí přísavného držáku nadzdvihněte řady panelů a vyjměte panel, který chcete vyměnit (viz obr. 14.4). 5. Nyní sklopte zpět řadu, na kterou jste přichytili přísavné držáky oblast O2 (viz obr. 14.5). 6. Nyní můžete panely jeden po druhém vložit zpět mezi oblasti O1 a O2. Namísto poškozeného panelu namontujte nový. 7. Posaďte se na druhou stranu otevřené řady oblast O1 a do řady Y zaklapněte panel X (viz obr.14.6). 8. (A) Na střed panelu X v podélném směru a co možná nejblíže k podélné drážce uchyťte přísavný držák. Druhý přísavný držák uchyťte na panel o dvě řady dál tak, aby držáky byly co nejdále od sebe a stále v pohodlném dosahu (viz obr. 14.7) (B). Nyní otočte prvním přísavným držákem tak, aby panel zůstal pod úhlem vůči podlaze. Držte panel v této poloze, jazýček panelu X zasuňte do drážky a pomocí druhého přísavného držáku přidržujte tahem panel v této poloze. Nyní panel jemně uvolněte. Panely se zaklapnou do sebe (viz obr. 14.7). 9. Mezi stěnu a panel řady, kterou pokládáte, vložte dilatační klín. 10. Na panel X položte co nejblíže ke stěně těžký předmět. Zabráníte tak jeho uvolnění při další práci (viz obr. 14.8). 11. Nyní do řady Y zaklapněte druhý panel (Z) ve vzdálenosti přibližně 1 cm od panelu X (viz obr. 14.9). Co nejblíže k podélné drážce panelu Z uchyťte první přísavný držák. Druhý přísavný držák uchyťte na panel o dvě řady dál tak, aby držáky byly co nejdále od sebe a stále v pohodlném dosahu (viz obr. 14,10). S panelem Z pokračujte krokem 8B. 12. Pomocí doražeče a kladiva pevně spojte krátké strany dvou panelů (viz obr ). 13. Opakujte uvedený postup, dokud nenasadíte celou řadu. Ke spojení krátké strany posledního panelu budete muset použít doražeč a kladivo. 14. Odstraňte dilatační vložky. 15. Ke stěnám místnosti A a B položte zpět okrajové lišty.
