1 Návod k obsluze Vsakovací galerie watgal

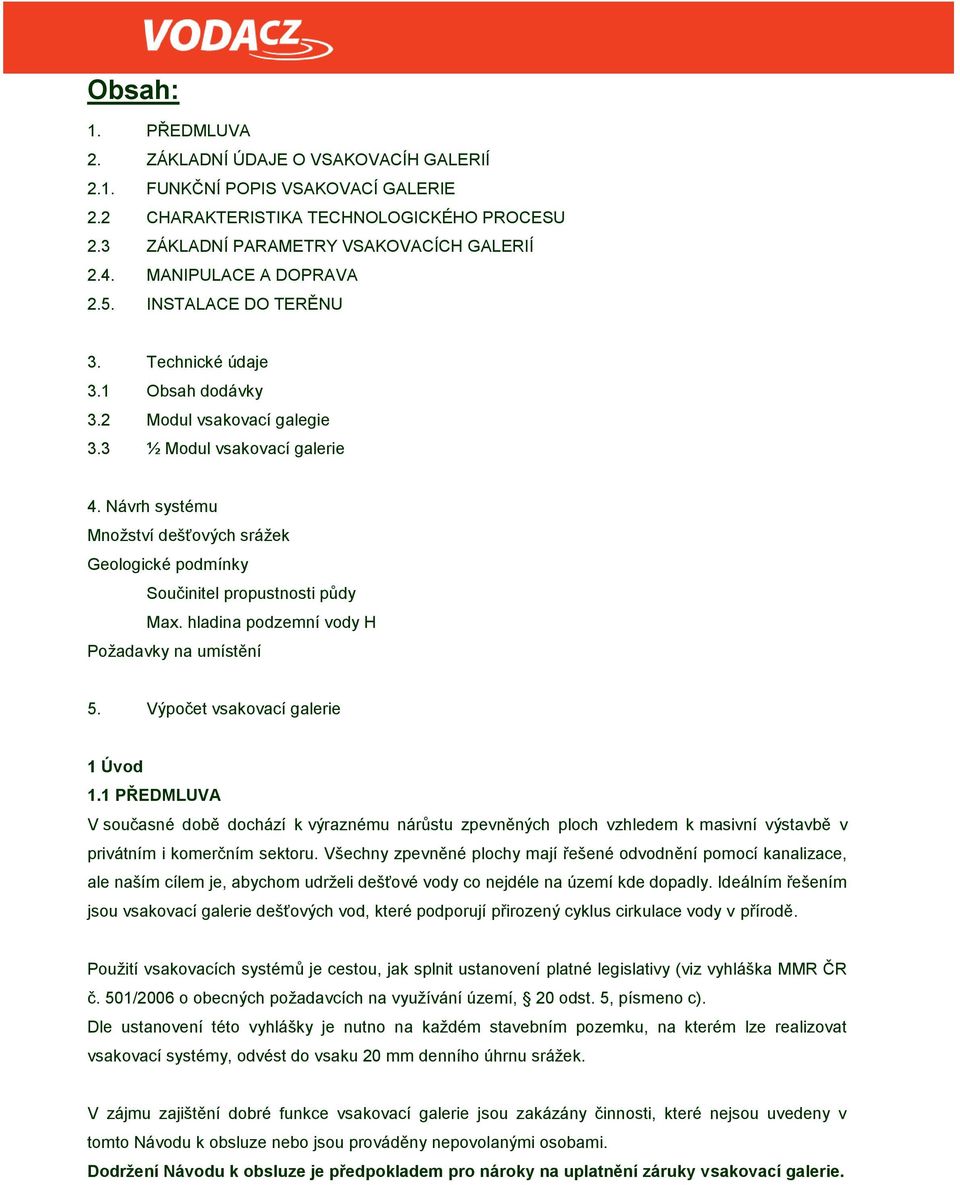

2 Obsah: 1. PŘEDMLUVA 2. ZÁKLADNÍ ÚDAJE O VSAKOVACÍH GALERIÍ 2.1. FUNKČNÍ POPIS VSAKOVACÍ GALERIE 2.2 CHARAKTERISTIKA TECHNOLOGICKÉHO PROCESU 2.3 ZÁKLADNÍ PARAMETRY VSAKOVACÍCH GALERIÍ 2.4. MANIPULACE A DOPRAVA 2.5. INSTALACE DO TERĚNU 3. Technické údaje 3.1 Obsah dodávky 3.2 Modul vsakovací galegie 3.3 ½ Modul vsakovací galerie 4. Návrh systému Množství dešťových srážek Geologické podmínky Součinitel propustnosti půdy Max. hladina podzemní vody H Požadavky na umístění 5. Výpočet vsakovací galerie 1 Úvod 1.1 PŘEDMLUVA V současné době dochází k výraznému nárůstu zpevněných ploch vzhledem k masivní výstavbě v privátním i komerčním sektoru. Všechny zpevněné plochy mají řešené odvodnění pomocí kanalizace, ale naším cílem je, abychom udrželi dešťové vody co nejdéle na území kde dopadly. Ideálním řešením jsou vsakovací galerie dešťových vod, které podporují přirozený cyklus cirkulace vody v přírodě. Použití vsakovacích systémů je cestou, jak splnit ustanovení platné legislativy (viz vyhláška MMR ČR č. 501/2006 o obecných požadavcích na využívání území, 20 odst. 5, písmeno c). Dle ustanovení této vyhlášky je nutno na každém stavebním pozemku, na kterém lze realizovat vsakovací systémy, odvést do vsaku 20 mm denního úhrnu srážek. V zájmu zajištění dobré funkce vsakovací galerie jsou zakázány činnosti, které nejsou uvedeny v tomto Návodu k obsluze nebo jsou prováděny nepovolanými osobami. Dodržení Návodu k obsluze je předpokladem pro nároky na uplatnění záruky vsakovací galerie.

3 2. ZÁKLADNÍ ÚDAJE O VSAKOVACÍH GALERIÍ 2.1. FUNKČNÍ POPIS VSAKOVACÍ GALERIE Jedná se o vsakovací galerii pro dešťové vody vyrobenou z plastových trub a vodorovných spojovacích desek, které zajišťují směrovou stabilitu trub a galerie. Plastové truby, které jsou osazeny ve vertikálním směru k podloží jsou opatřeny systémem perforací, které zajišťují rovnoměrný a dokonalý vsak vody. Jednotlivé galerie jsou k sobě spojovány ve vodorovném směru pomocí plastových spojek. Ve vertikálním směru jsou galerie spojovány do hrdel, které jsou na všech trubách. Velikost a tvar vsakovacích galerií je tedy neomezená. Jednotlivé moduly se skládají na sebe do výšky nebo neomezeně do stran. Postavená galerie potřebné velikosti bude obalena geotextilií, napojena na potrubí přítoku a bezpečnostního přepadu, popřípadě doplněná o volitelné příslušenství. Napojená a zabalená galerie do geotextilie je zahrnuta zeminou. Konstrukce je velmi staticky únosná a může být pojízdná, pokud bude opatřena zásypem o výšce 0,5 m viz. statický výpočet. Celý systém je možno doplnit o předsazenou plastovou jímku, která slouží k usazování pevných částic. Do vsakovacích galerií se mohou přivádět pouze vody dešťové CHARAKTERISTIKA TECHNOLOGICKÉHO PROCESU Do vsakovací galerie je pomocí napojovacího T kusu přivedena voda, která pomocí systému trubních perforací je rozvedena po celé ploše galerie. Podle intenzity srážek a geologického složení v místě galerie dochází k naplňování galerie a následnému vsakování dešťových vod. Případný přebytek dešťových vod je odveden bezpečnostním potrubím např. do vodoteče ZÁKLADNÍ PARAMETRY VSAKOVACÍCH GALERIÍ Základní dva moduly galerie jsou o velikosti 0,92 m3 (krychle 920x920x1081 m) a druhý modul je poloviční velikosti 0,42 m3 o velikosti 920x920x0,5 m(š x D x V). Modul vsakovací galerie se skládá z perforovaných trub, dvou PP desek, odvětrávacího potrubí, víček, spojovacích pásků a plastových a nerezových spojek a zákrytové geotextílie g/m2. Velikosti vsakovacích galerií: VSAKOVACÍ GALERIE 1 m3 1/2 m3 Užitný objem (m3) 0,92 0,42 Délka (mm) Šířka (mm) Výška (mm) VÝPOČET VSAKOVACÍ GALERIE Na základě hydrogeologického posudku a omezujících urbanistických požadavků je vypočtena velikost vsakovací galerie.

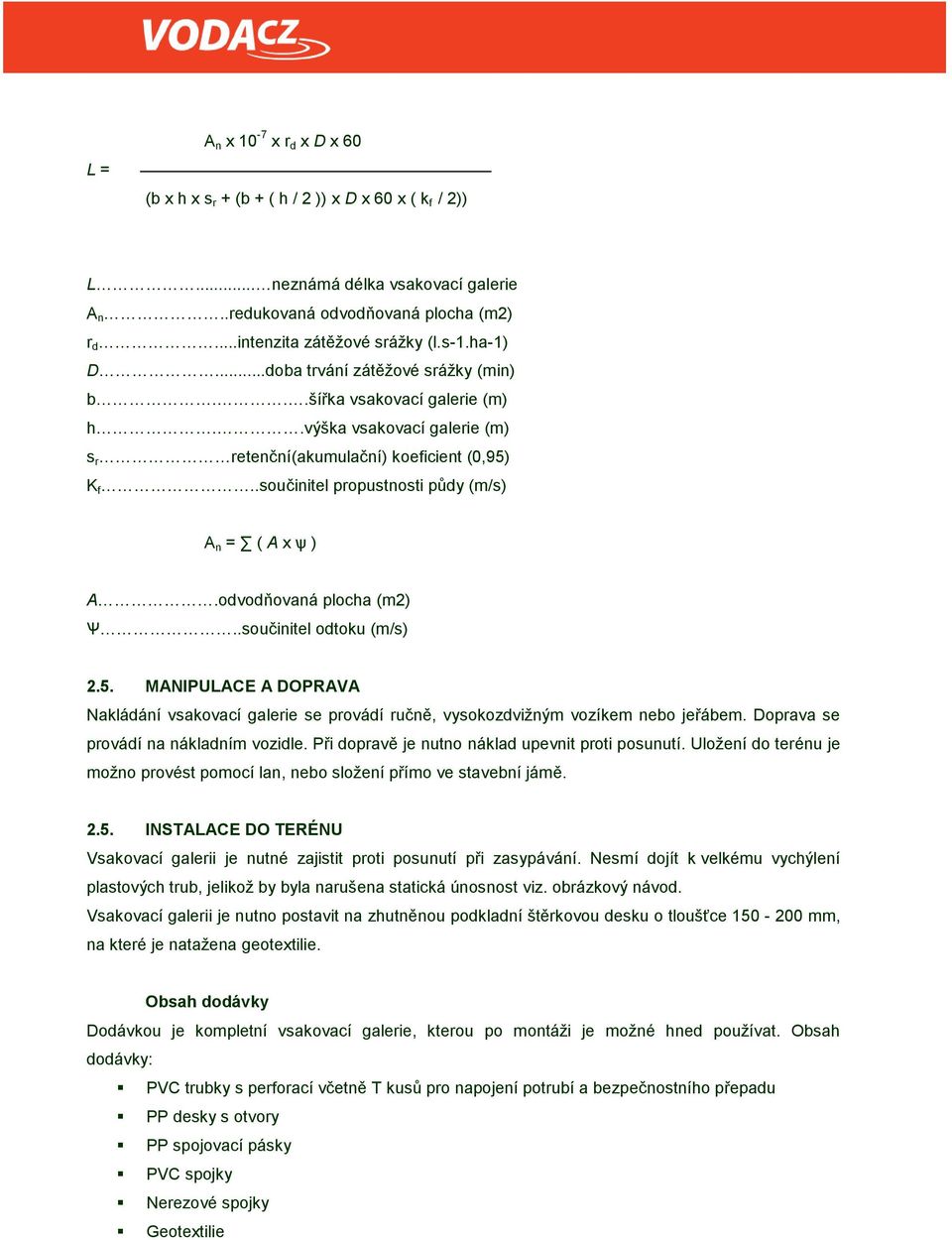

4 L = A n x 10-7 x r d x D x 60 (b x h x s r + (b + ( h / 2 )) x D x 60 x ( k f / 2)) L... neznámá délka vsakovací galerie A n..redukovaná odvodňovaná plocha (m2) r d...intenzita zátěžové srážky (l.s-1.ha-1) D...doba trvání zátěžové srážky (min) b...šířka vsakovací galerie (m) h..výška vsakovací galerie (m) s r retenční(akumulační) koeficient (0,95) K f..součinitel propustnosti půdy (m/s) A n = ( A x ѱ ) A.odvodňovaná plocha (m2) Ѱ..součinitel odtoku (m/s) 2.5. MANIPULACE A DOPRAVA Nakládání vsakovací galerie se provádí ručně, vysokozdvižným vozíkem nebo jeřábem. Doprava se provádí na nákladním vozidle. Při dopravě je nutno náklad upevnit proti posunutí. Uložení do terénu je možno provést pomocí lan, nebo složení přímo ve stavební jámě INSTALACE DO TERÉNU Vsakovací galerii je nutné zajistit proti posunutí při zasypávání. Nesmí dojít k velkému vychýlení plastových trub, jelikož by byla narušena statická únosnost viz. obrázkový návod. Vsakovací galerii je nutno postavit na zhutněnou podkladní štěrkovou desku o tloušťce mm, na které je natažena geotextilie. Obsah dodávky Dodávkou je kompletní vsakovací galerie, kterou po montáži je možné hned používat. Obsah dodávky: PVC trubky s perforací včetně T kusů pro napojení potrubí a bezpečnostního přepadu PP desky s otvory PP spojovací pásky PVC spojky Nerezové spojky Geotextilie

5 Příslušenství PP šachta pro zachycení pevných částic PP nástavec k šachtě 2.6. POKYNY PRO MONTÁŽ Viz. obrázkový návod Stavební pláň před instalací se doporučuje shlédnout statikem Celkové umístění v prostředí a místní geologické podmínky - na základě hydrogeologického posudku se určí vhodnost či nevhodnost okolní zeminy pro vsakování dešťových vod. Součinitel propustnosti půdy K f je velmi důležitý a vyplývá z hydrogeologického průzkumu. Je uváděn v m/s a vyjadřuje rychlost, kterou dešťová voda protéká prostředím, v našem případě zeminou. ideální hodnoty pro vsakování jsou Množství dešťových srážek je dané geografickou polohou (místo stavby) je závislé na intenzitě dešťových srážek, době trvání, a četnosti Požadavky na minimální vzdálenosti od jiných objektů Dle geologických podmínek se navrhují bezpečné vzdálenosti od budov a zařízení. Pro běžné geologické podmínky platí tyto hodnoty odstupových vzdáleností: 1 m nad hladinou podzemní vody 5m od obytných budov, které nejsou vodotěsné 2 m od obytných budov, které jsou vodotěsně izolovány 3 m od okapové koruny solitérních dřevin 2 m od hranice pozemku, veřejné komunikace apod. 1,5 m od plynovodů a vodovodů 0,8 m od elektrického vedení 0,5 m od telekomunikačního vedení 3. POKYNY PRO MONTÁŽ 3.1. VŠEOBECNÉ ZÁSADY Obsluha provádí : kontrolu chodu technologického zařízení, jeho čištění Zařízení smí obsluhovat a provádět údržbu pouze osoba tělesně a duševně způsobilá

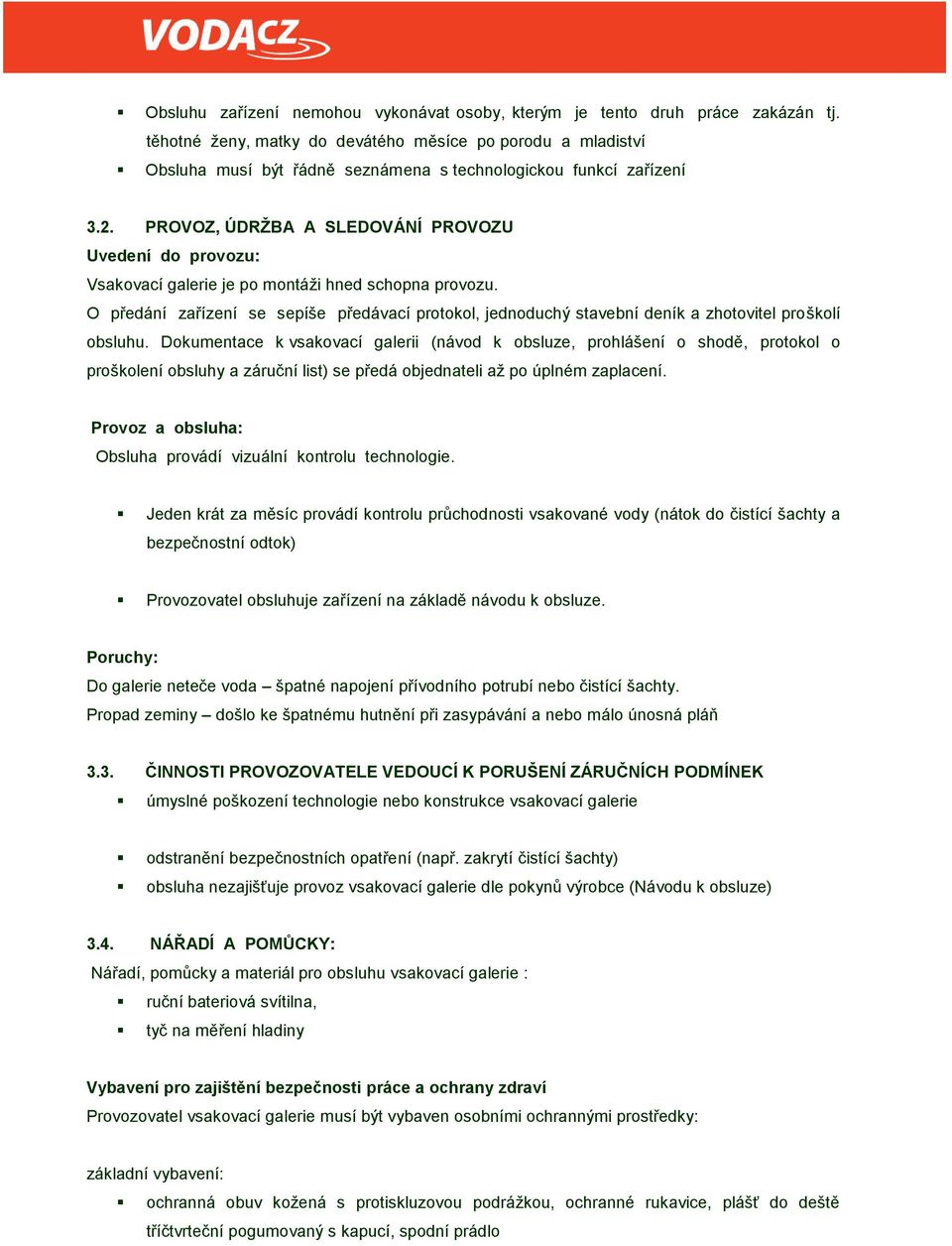

6 Obsluhu zařízení nemohou vykonávat osoby, kterým je tento druh práce zakázán tj. těhotné ženy, matky do devátého měsíce po porodu a mladiství Obsluha musí být řádně seznámena s technologickou funkcí zařízení 3.2. PROVOZ, ÚDRŽBA A SLEDOVÁNÍ PROVOZU Uvedení do provozu: Vsakovací galerie je po montáži hned schopna provozu. O předání zařízení se sepíše předávací protokol, jednoduchý stavební deník a zhotovitel proškolí obsluhu. Dokumentace k vsakovací galerii (návod k obsluze, prohlášení o shodě, protokol o proškolení obsluhy a záruční list) se předá objednateli až po úplném zaplacení. Provoz a obsluha: Obsluha provádí vizuální kontrolu technologie. Jeden krát za měsíc provádí kontrolu průchodnosti vsakované vody (nátok do čistící šachty a bezpečnostní odtok) Provozovatel obsluhuje zařízení na základě návodu k obsluze. Poruchy: Do galerie neteče voda špatné napojení přívodního potrubí nebo čistící šachty. Propad zeminy došlo ke špatnému hutnění při zasypávání a nebo málo únosná pláň 3.3. ČINNOSTI PROVOZOVATELE VEDOUCÍ K PORUŠENÍ ZÁRUČNÍCH PODMÍNEK úmyslné poškození technologie nebo konstrukce vsakovací galerie odstranění bezpečnostních opatření (např. zakrytí čistící šachty) obsluha nezajišťuje provoz vsakovací galerie dle pokynů výrobce (Návodu k obsluze) 3.4. NÁŘADÍ A POMŮCKY: Nářadí, pomůcky a materiál pro obsluhu vsakovací galerie : ruční bateriová svítilna, tyč na měření hladiny Vybavení pro zajištění bezpečnosti práce a ochrany zdraví Provozovatel vsakovací galerie musí být vybaven osobními ochrannými prostředky: základní vybavení: ochranná obuv kožená s protiskluzovou podrážkou, ochranné rukavice, plášť do deště tříčtvrteční pogumovaný s kapucí, spodní prádlo

7 pro práci v zimním období : čepice zimní, kabát tříčtvrteční s oteplovací vložkou, rukavice teplé kožené pětiprsté, holínky plstěné pogumované mycí čistící, dezinfekční prostředky a ochranné masti (např. dezinfekční mýdlo, Solsapon, Savo, Chloramin, Indulona A-HYD a A/64+REG ) 4. BEZPEČNOST A OCHRANA ZDRAVÍ Obsluhovatel vsakovací galerie musí důsledně dbát zásad bezpečnosti a ochrany zdraví při práci v čistící šachtě, kde je velké nebezpečí zranění v důsledku úrazu pádem, uklouznutím a značné riziko z hlediska infekčního onemocnění Obsluhovatel musí při práci na nádrži používat předepsané ochranné pracovní prostředky, musí provádět jejich drobnou údržbu Obsluhovatel vsakovací galerie musí mít k dispozici hygienické zařízení vybavené pitnou vodou a dezinfekčními prostředky tak, aby mohl dodržovat dokonalou osobní hygienu po každém styku se znečištěnou dešťovou vodou si musí umýt ruce a dezinfikovat je v zimním období je nutno udržovat přístupové komunikace bez sněhu a námrazy 4.1. OBSLUHOVATEL NESMÍ Z HLEDISKA BEZPEČNOSTI A OCHRANY ZDRAVÍ PŘI PRÁCI : odstraňovat zjištěné závady na zařízení v podzemních objektech používat otevřený oheň nebo kouřit vstupovat do podzemních kanalizačních objektů ( míst zvýšeného nebezpečí výskytu zdraví škodlivých a výbušných plynů a par ) sám a bez příkazu nadřízeného a bez znalostí předpisů pro bezpečnost a ochranu zdraví při práci ve vodárenských a kanalizačních objektech a laboratořích, které vydalo MLVH ČSR, Praha1985, používat alkoholické nápoje nebo léky snižující pozornost 4.2. PŘEHLED VYBRANÝCH PŘEDPISŮ A TECHNICKÝCH NOREM Zákon č. 258/2000 Sb., o ochraně veřejného zdraví Zákon č. 254/2001 Sb., o vodách (vodní zákon) Nařízení vlády ČR č. 163/2002 Sb., kterým se stanoví technické požadavky na stavební výrobky ČSN Vodní hospodářství. Základní terminologie ČSN Hořlavé kapaliny. Provozovny a sklady

8 Nařízení vlády ČR č. 513/1992 Sb., o podrobnostech nakládání s odpady Vyhláška MZ č. 45/1966 Sb., o vytváření a ochraně zdravých životních podmínek Vyhláška MPO č. 232/2004 Sb. kterou se provádějí některá ustanovení zákona o chemických látkách a chemických přípravcích a o změněn některých zákonů, týkajících se klasifikace, balení a označování nebezpečných chemických látek a chemických přípravků 4.3. DŮLEŽITÁ TELEFONNÍ ČÍSLA Policie ČR : 158, Hasiči : 150, Záchranná služba : 155 Městský úřad Referát životního prostředí : SEZNAM DODANÉ PRŮVODNÍ DOKUMENTACE Se vsakovací galerií je dodávána průvodní dokumentace v následujícím rozsahu: Návod k obsluze Pokyny pro montáž - obrázkový návod Záruční list Projektová dokumentace a hydrogeologický posudek Protokol o vodotěsnosti nádrže (v případě dodávky s čistící šachtou) Montážní předpis pro obsypání a osazení vsakovací galerie
