1 Dokument Směrnice ErP 2009/125/ES Ochrana motorů pro revoluci IE3 Co znamená směrnice ErP pro spínací a ochranné systémy u elektromotorů I> M 3 ~ IE3 IE2 IE1 Platnost EU směrnice ES 640/ Dokument Jan Nowak 1. vydání 2015

2 Výsledkem stávající směrnice ErP jsou elektromotory se stále se zvyšující úrovní účinnosti, z nichž každá má vliv na konstrukci těchto motorů a použitých ochranných systémů Úvod Elektromotory mají v oblasti průmyslové výroby velký podíl, konkrétně okolo dvou třetin celkové spotřebované elektrické energie v sektoru. Ve skutečnosti, německý spolkový úřad pro životní prostředí počítá, že používání účinnějších řízení pohonu a motorových technologií by mohlo snížit spotřebu o cca 27 miliard kwh do roku 2020 pouze v Německu, což eliminuje kolem 16 milionů tun emisí CO 2 v procesu 1. Evropská unie rovněž uznala tento obrovský potenciál, což vede k zahájení jejích vlastních iniciativ, jejichž cílem je podporovat ekologicky šetrnější konstrukce produktů. Jádrem tohoto nového přístupu je směrnice 2009/125/ES pro "výrobky spojené se spotřebou energie", obecně známá jako směrnice ErP 2. Tato směrnice stanovuje rámec pro definování požadavků na ekodesign v rámci ES u výrobků spojených se spotřebou energie. Také specifikuje řadu kritérií, která tyto produkty musí splňovat před uvedením do provozu v Evropě. Na druhé straně existují zvláštní předpisy pro každou z různých jednotlivých produktových skupin, na které se vztahuje směrnice ErP. V tomto kontextu je pro motory a pohony relevantní Nařízení Komise (ES) č. 640/ elektromotorů. Toto nařízení vyžaduje, aby průmyslový sektor postupně a trvale zvyšovat účinnost používaných motorů, s cílem, že používání motorů s účinností IE3 (nebo motorů IE2 ve spojení se systémy pro regulaci otáček) se stane povinné. Toto samozřejmě není bez následků: Aby bylo možné dosahovat stále vyšší úrovně energetické účinnosti, standardní asynchronní motory, které se řídí nařízením, musejí podstoupit řadu konstrukčních změn. A to má dalekosáhlý dopad nejen na motory samotné, ale také na použité komponenty včetně odpovídajících ochranných motorových systémů. Samozřejmě zde vyvstane spousta otázek: Co přesně tyto IE3 konstrukční změny motorů znamenají pro návrh ochranných motorových systémů? Jaké druhy rizik tyto změny znamenají pro uživatele? Co uživatel musí mít na paměti při výběru rozvaděče pro IE3 motory? Jaká řešení pro ochranu motoru splňující požadavky současného vývoje jsou na trhu dostupná? Tento dokument poskytuje odpovědi na tyto a další otázky s cílem je pomoci uživatelům udržovat své spínací a ochranné systémy bezpečné v době IE3 motorů. Pozadí stávající směrnice ErP a jeho obsah ve vztahu k elektromotorům Jedním z cílů politiky životního prostředí Evropské unie je výrazně snížit emise skleníkových plynů a úroveň spotřeby energie do roku EU se v rámci své strategie "20/ " zavázala k dosažení následujících cílů do roku 2020: Snížit emise skleníkových plynů až o 30 % Zvýšit podíl obnovitelných zdrojů energie na 20 % Všeobecně zvýšit energetickou účinnost o 20 % Právním základem pro tyto cíle je směrnice EuP, která byla schválena dne 6. července 2005 (2005/32/ES) 4 a stanovuje další požadavky na ekologicky šetrný návrh energetických spotřebičů. Pozměněná verze této směrnice (2009/125/ES) vstoupila v platnost dne 21. října 2009 a rozšířila výše uvedené požadavky, aby zahrnovaly ekologicky šetrný návrh výrobků spojených se spotřebou energie (odtud název "ErP"). V Německu byla směrnice včleněna do zákona o energetických spotřebičích (EBPG - Energiebetriebene-Produkte-Gesetz), která je obecně známá jako směrnice o ekodesignu. 5 Směrnice ErP 2009/125/ES stanovuje rámec pro definování požadavků na ekodesign energetických spotřebičů v rámci ES Mezi tyto výrobky patří například systémy elektromotorů a aplikace HVAC, jako jsou beznádržové ohřívače vody, elektrické ohřívače vody, chladničky a mrazničky pro komerční účely, klimatizační zařízení, čerpadla, ventilátory a kompresory. 1 Německý spolkový úřad pro životní prostředí, Tisková zpráva č. 53/2009, Energetická účinnost v elektromotorech, Směrnice 2009/125/ES o stanovení rámce pro určení požadavků na ekodesign energetických spotřebičů 3 Nařízení Komise (ES) č. 640/2009 ze dne 22 července 2009, kterým se stanoví Nařízení Evropského parlamentu a Rady 2005/32/ES o požadavcích na ekodesign elektromotorů 4 Směrnice 2005/32/ES o stanovení rámce pro určení požadavků na ekodesign energetických spotřebičů 5 Normy ZVEI - elektromotory a frekvenční měniče a právní požadavky na energetickou účinnost nízkonapěťových třífázových motorů Eaton WP042001EN

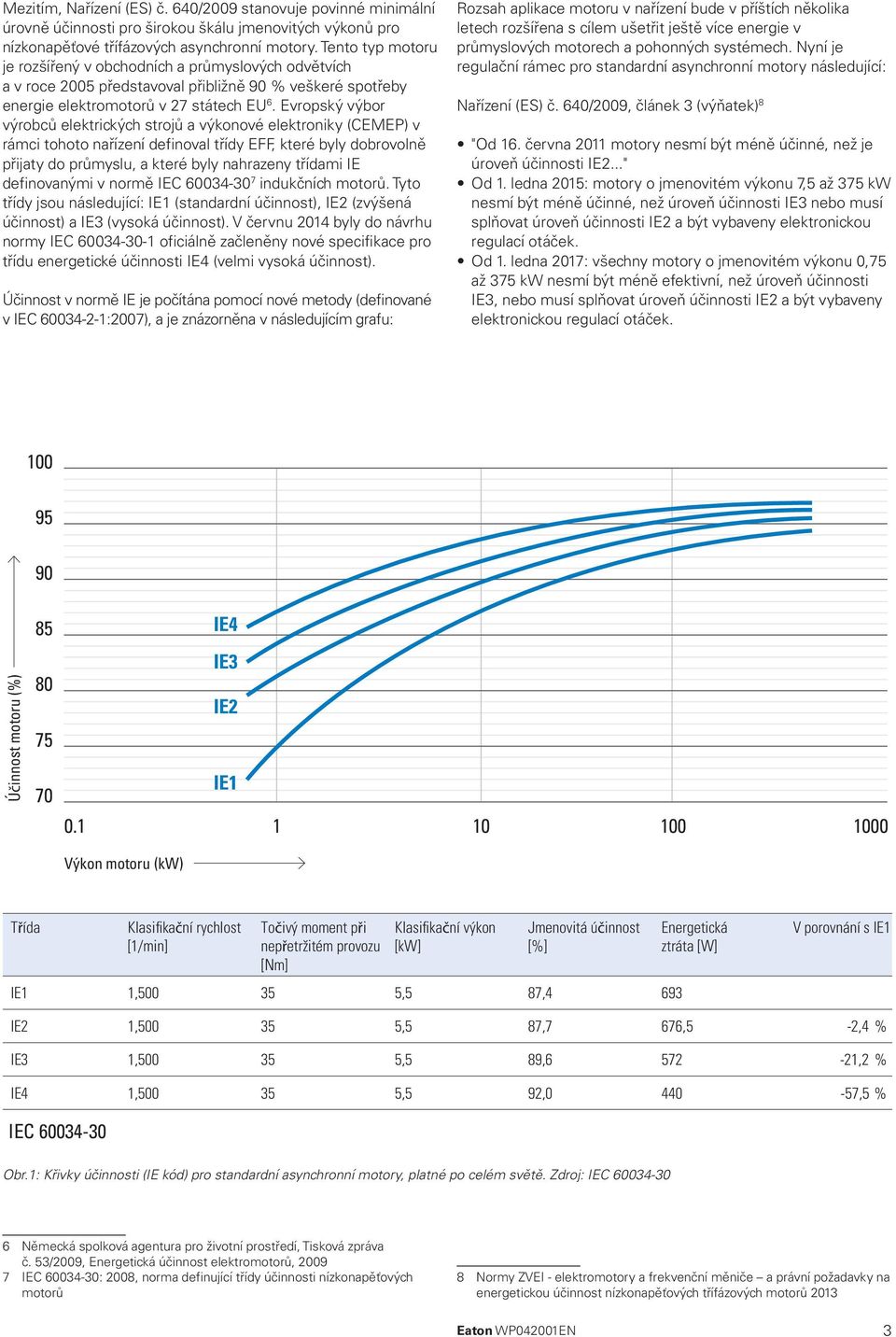

3 Mezitím, Nařízení (ES) č. 640/2009 stanovuje povinné minimální úrovně účinnosti pro širokou škálu jmenovitých výkonů pro nízkonapěťové třífázových asynchronní motory. Tento typ motoru je rozšířený v obchodních a průmyslových odvětvích a v roce 2005 představoval přibližně 90 % veškeré spotřeby energie elektromotorů v 27 státech EU 6. Evropský výbor výrobců elektrických strojů a výkonové elektroniky (CEMEP) v rámci tohoto nařízení definoval třídy EFF, které byly dobrovolně přijaty do průmyslu, a které byly nahrazeny třídami IE definovanými v normě IEC indukčních motorů. Tyto třídy jsou následující: IE1 (standardní účinnost), IE2 (zvýšená účinnost) a IE3 (vysoká účinnost). V červnu 2014 byly do návrhu normy IEC oficiálně začleněny nové specifikace pro třídu energetické účinnosti IE4 (velmi vysoká účinnost). Účinnost v normě IE je počítána pomocí nové metody (definované v IEC :2007), a je znázorněna v následujícím grafu: Rozsah aplikace motoru v nařízení bude v příštích několika letech rozšířena s cílem ušetřit ještě více energie v průmyslových motorech a pohonných systémech. Nyní je regulační rámec pro standardní asynchronní motory následující: Nařízení (ES) č. 640/2009, článek 3 (výňatek) 8 "Od 16. června 2011 motory nesmí být méně účinné, než je úroveň účinnosti IE2..." Od 1. ledna 2015: motory o jmenovitém výkonu 7,5 až 375 kw nesmí být méně účinné, než úroveň účinnosti IE3 nebo musí splňovat úroveň účinnosti IE2 a být vybaveny elektronickou regulací otáček. Od 1. ledna 2017: všechny motory o jmenovitém výkonu 0,75 až 375 kw nesmí být méně efektivní, než úroveň účinnosti IE3, nebo musí splňovat úroveň účinnosti IE2 a být vybaveny elektronickou regulací otáček Účinnost motoru (%) IE4 IE3 IE2 IE Výkon motoru (kw) Třída Klasifikační rychlost [1/min] Točivý moment při nepřetržitém provozu [Nm] Klasifikační výkon [kw] Jmenovitá účinnost [%] IE1 1, ,5 87,4 693 Energetická ztráta [W] V porovnání s IE1 IE2 1, ,5 87,7 676,5-2,4 % IE3 1, ,5 89, ,2 % IE4 1, ,5 92, ,5 % IEC Obr.1: Křivky účinnosti (IE kód) pro standardní asynchronní motory, platné po celém světě. Zdroj: IEC Německá spolková agentura pro životní prostředí, Tisková zpráva č. 53/2009, Energetická účinnost elektromotorů, IEC : 2008, norma definující třídy účinnosti nízkonapěťových motorů 8 Normy ZVEI - elektromotory a frekvenční měniče a právní požadavky na energetickou účinnost nízkonapěťových třífázových motorů 2013 Eaton WP042001EN 3

4 Nařízení se vztahuje na všechny jednorychlostní třífázové 50 Hz nebo 50/60 Hz asynchronní motory s následujícími charakteristikami: 2 až 6 pólů, jmenovité napětí U N nejvýše 1000 V, jmenovitý výkon PN od 0,75 kw do 375 kw, je určen pro nepřetržitý provoz. Následující motory jsou od tohoto nařízení osvobozeny: brzdové motory, motory do prostředí s nebezpečím výbuchu, motory určené k provozování zcela ponořené do kapaliny a motory plně integrovány do produktu (např. stroj), což znemožňuje přesné měření účinnosti motorů. Původní verze 9 obsahovala dodatečné výjimky, ale ty byly silně omezeny v aktualizovaném nařízením (ES) 4/ , která vstoupila v platnost dne 27. července Přesněji řečeno, došlo ke změně následujících omezení výjimek a rozšíření rozsahu použití v rámci nařízení: Nadmořské výšky přesahující 1000 m se změnily na výšky přesahující 4000 m Okolní teploty vyšší než +40 C byly změněny na okolní teploty vyšší než +60 C Okolní teploty nižší než -15 C byly změněny na okolní teploty nižší než -30 C (pro všechny motory) nebo nižší než 0 C, pro motory s vodním chlazením Teploty chladicích kapalin na vstupu do produktu nižší než 5 C nebo vyšší než 25 C, byly změněny na teploty nižší než 0 C nebo vyšší než 32 C. Porovnání mezinárodních směrnic a nařízení o energetické účinnosti Přísnější limity a požadavky na regulaci motoru zvyšují tlak na společnosti, aby přešly na energeticky úspornější motory a pohonné systémy. A tento jev není omezen na Evropu: Vlády a sdružení po celém světě se snaží podporovat používání účinných elektromotorů v průmyslovém sektoru. Jak je znázorněno na obrázku 2, minimální normy účinnosti jsou již několik let zavedeny v USA (IE2 od roku 2004 a IE3 od roku 2010), kde již motory s účinností IE2 mají více než 50 % podíl na trhu, a ještě účinnější motory IE3 již překročili hranici 20 %. V Německu a v Evropě má procento motorů IE3 je ještě daleko k 10 %, což znamená, že je zde stále velký potenciál v oboru. 11 Standard IE2 se mezitím stal povinným v Číně v roce 2011 a čínská vláda již pracuje na realizaci standardu IE3. Pro německé strojírenství a systémový průmysl, které značně spoléhají na vývoz, to znamená, že energetickou účinnost motorů a pohonných systémů je třeba řešit efektivněji, pokud má být odvětví globálně úspěšné dnes i do budoucna. Legislativní časová osa pro přechod na třídy účinnosti motorů IE2: Kanada a USA IE2: Mexiko IE1: Čína (Y2) IE2: Korea, fáze 1 IE2: Brazílie IE3: USA IE3: Kanada IE2: Čína (Y3) IE2: EU, fáze 1 IE2: Oceánie IE3: EU, fáze 2 IE3: EU, fáze Směrnice ErP (přepracovaná) ustanovená v EU EISA ustanovená v USA Směrnice EuP ustanovená v EU Obr. 2: Mezinárodní harmonogram realizace tříd energetické účinnosti pro standardní asynchronní motory. Zdroj: IMS Research 9 Viz Nařízení Komise (ES) č. 640/2009 ze dne 22. července Nařízení Komise (EU) č. 4/2014 ze dne 6. ledna 2014, kterým se mění nařízení (ES) č. 640/2009, kterým se stanoví směrnice Evropského parlamentu a Rady 2005/32/ES o požadavcích na ekodesign elektromotorů 11 Deutsche Energie Agentur GmbH (dena), Dipl.-Ing. Günther Volz, Ratgeber Elektrische Motoren in Industrie und Gewerbe: Energieeffizienz und Ökodesign-Richtlinie [ Elektromotory v průmyslovém a obchodním sektoru: Energetická účinnost a směrnice ekodesignu, dostupné pouze v němčině ], Eaton WP042001EN

5 Dopady na konstrukci motoru vyplývající z přechodu na IE3 Tyto požadavky stanovené ve směrnici ErP a regulace motoru nutí výrobce elektromotorů změnit konstrukce u svých produktů (viz obrázek 3). Na druhé straně, tyto změny rovněž ovlivňují elektrické vlastnosti motorů: Silnější dráty u magnetu ve statoru a silnější rotorové tyče a zkratovací kroužky zvyšují odolnost. Optimalizovaný průřez laminace snižuje ztráty díky rozptýlené zátěži. Kvalitnější materiál použitý pro laminaci snižuje hysterezní ztráty. Všechny tyto změny znamenají, že vysoce účinné motory mají vyšší indukční odpor, což vyplývá ze skutečnosti, že odpovídající ztráty mědi (Pv = I²R) jsou menší. To má zase za následek vyšší rozběhový proud motorů. Výsledkem toho všeho je, že odpovídající rozvaděč, jako jsou stykače a ochranné motorové jističe, je třeba upravit také. Uvedené vyšší počáteční proudy mohou vyústit například v nežádoucí vypínání, i když nedojde k žádné poruše nebo zkratu. Kromě toho, u stykače může docházet k odskoku kontaktu, který se bude projevovat dalším tepelným zatížením zařízení, které v extrémních případech povede k lepení kontaktů. Pokud se kontakty roztaví, může dojít k poruše drahého stroje spojené s drahým servisem. Navíc dojde ke zkrácení životnosti stykače. Dopad vyšších rozběhových proudů na ochranná zařízení Výše uvedené změny v návrhu motorů s vysokou účinností, stejně jako potenciální rizika, která s sebou nesou, znamenají, že výrobci ochranných zařízení musí provést kontrolu svých zařízení v nových podmínkách a provést potřebné úpravy. Toto je naprosto nezbytné, protože uživatelé budou očekávat spolehlivá a bezpečná řešení, která splňují požadavky ochranných zařízení motoru ve věku motorů odpovídajícím standardu IE3 nejpozději od 1. ledna Studie chování rozvaděče při spuštění IE3 motorů s přímým startováním Společnosti Eaton, jako jeden z předních světových odborníků na bezpečné pohánění, přepínání a ochranu motorů, nedávno provedla studii, která podrobně zkoumá chování ochranných zařízení motorů v reálných testech. Chcete-li zjistit, jak konstrukční změny IE3 motorů mohou ovlivnit jeho ochranná zařízení, naše společnost provedla testy s použitím IE3 motorů od různých známých výrobců. Následuje příklad, který ukazuje výsledky získané s třemi různými značkami: Silnější vinutí statoru snížují odpor a tím i tepelné ztráty proudu. To je nejdůležitější opatření pro vysokou účinnost. Snížení vířivých proudů díky tenkým magnetický destičkám. Větší stator umožňuje nízkou magnetickou indukci a tím nižší magnetickou indukci v železe. Kromě toho mohou být další tepelné ztráty rozptýleny do pouzdra. Silnější tyče rotoru a vodivé materiály snížují odpor, a tak dochází k nižším ztrátám mědi uvnitř rotoru. Optimalizovaný tvar lopatek ventilátoru dodává více chladicího vzduch a spotřebuje méně hnací energie. Optimalizovaná geometrie kovů snižuje rozptýlené magnetické ztráty a poskytuje více prostoru pro vinutí statoru. Vysoce kvalitní magnetický potah snižuje hysterezní ztráty. Obr. 3: Vysoce účinné motory mají, vzhledem ke změnám v jejich elektrických charakteristikách, vyšší indukčnosti, což vede k vyšším rozběhovým proudům. Zdroj: Eaton Eaton WP042001EN 5

6 Proud / A Elektromotor (příklad 1), 4 póly, IE3, 5,5 kw, I e = 12A Spuštění s 80 % zátěží Náběhová špička 239A Rozběhový proud Ia (nejvyšší hodnota) 196A Rozběhový proud Ia (rms) 121A Činitel Ia/ I jmenovitý přibližně 10 Provozní proud I(rms) 9,7A Proud L1 Obr. 4: Chování 5,5 kw IE3 elektromotoru (značka 1) s jmenovitým I = 12 A při rozběhu RMS rozběhového proudu Ia bylo desetkrát vyšší než jmenovitý pracovní proud. Zdroj: Eaton Rozběh 575 ms Provoz 0,05 0,15 0,25 0,35 0,45 0,55 0,65 0,75 Time / s Elektromotor (příklad 2), 2 póly, IE3, 5,5 kw I e = 11A Proud / A Spuštění s 80 % zátěží Náběhová špička 204A Rozběhový proud Ia (nejvyšší hodnota) 183A Rozběhový proud Ia (rms) 135A Činitel Ia/ I jmenovitý přibližně 12 Provozní proud I(rms) 8,7A 0-50 Obr. 5: Chování 5,5 kw IE3 elektromotoru (značka 2) s jmenovitým I = 11 A při rozběhu RMS rozběhového proudu Ia bylo dvanáctkrát vyšší než jmenovitý pracovní proud. Zdroj: Eaton Proud L1 Rozběh 1,7s Provoz 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0 Zeit / s Proud / A 250 Elektromotor (příklad 3), 4 póly, IE3, 5,5 kw, I e = 10,3A Spuštění s 80 % zátěží Náběhová špička 175A Rozběhový proud Ia (nejvyšší hodnota) 143A Rozběhový proud Ia (rms) 97A Činitel Ia/ I jmenovitý přibližně 9 Provozní proud I(rms) 9,3A -50 Obr. 6: Chování 5,5 kw IE3 elektromotoru (značka 3) s jmenovitým I = 10,3 A při rozběhu RMS rozběhového proudu Ia bylo devětkrát vyšší než jmenovitý pracovní proud. Zdroj: Eaton -100 Proud L Rozběh 0,9s Provoz ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 Time / s 6 Eaton WP042001EN

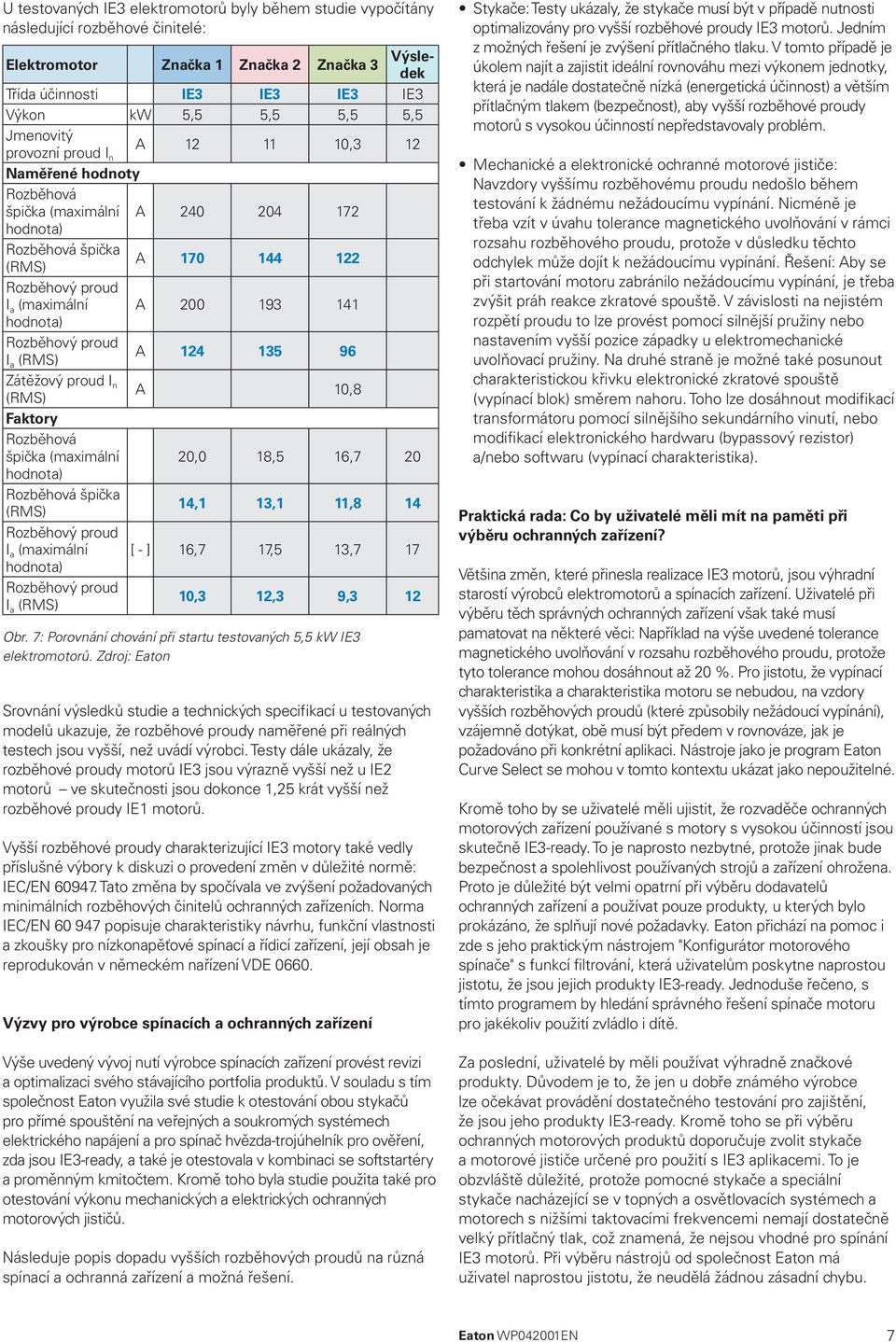

7 U testovaných IE3 elektromotorů byly během studie vypočítány následující rozběhové činitelé: Elektromotor Značka 1 Značka 2 Značka 3 Výsledek Třída účinnosti IE3 IE3 IE3 IE3 Výkon kw 5,5 5,5 5,5 5,5 Jmenovitý provozní proud I n A ,3 12 Naměřené hodnoty Rozběhová špička (maximální A hodnota) Rozběhová špička (RMS) A Rozběhový proud I a (maximální A hodnota) Rozběhový proud I a (RMS) A Zátěžový proud I n (RMS) A 10,8 Faktory Rozběhová špička (maximální 20,0 18,5 16,7 20 hodnota) Rozběhová špička (RMS) 14,1 13,1 11,8 14 Rozběhový proud I a (maximální [ - ] 16,7 17,5 13,7 17 hodnota) Rozběhový proud I a (RMS) 10,3 12,3 9,3 12 Obr. 7: Porovnání chování při startu testovaných 5,5 kw IE3 elektromotorů. Zdroj: Eaton Srovnání výsledků studie a technických specifikací u testovaných modelů ukazuje, že rozběhové proudy naměřené při reálných testech jsou vyšší, než uvádí výrobci. Testy dále ukázaly, že rozběhové proudy motorů IE3 jsou výrazně vyšší než u IE2 motorů ve skutečnosti jsou dokonce 1,25 krát vyšší než rozběhové proudy IE1 motorů. Vyšší rozběhové proudy charakterizující IE3 motory také vedly příslušné výbory k diskuzi o provedení změn v důležité normě: IEC/EN Tato změna by spočívala ve zvýšení požadovaných minimálních rozběhových činitelů ochranných zařízeních. Norma IEC/EN popisuje charakteristiky návrhu, funkční vlastnosti a zkoušky pro nízkonapěťové spínací a řídicí zařízení, její obsah je reprodukován v německém nařízení VDE Výzvy pro výrobce spínacích a ochranných zařízení Výše uvedený vývoj nutí výrobce spínacích zařízení provést revizi a optimalizaci svého stávajícího portfolia produktů. V souladu s tím společnost Eaton využila své studie k otestování obou stykačů pro přímé spouštění na veřejných a soukromých systémech elektrického napájení a pro spínač hvězda-trojúhelník pro ověření, zda jsou IE3-ready, a také je otestovala v kombinaci se softstartéry a proměnným kmitočtem. Kromě toho byla studie použita také pro otestování výkonu mechanických a elektrických ochranných motorových jističů. Následuje popis dopadu vyšších rozběhových proudů na různá spínací a ochranná zařízení a možná řešení. Stykače: Testy ukázaly, že stykače musí být v případě nutnosti optimalizovány pro vyšší rozběhové proudy IE3 motorů. Jedním z možných řešení je zvýšení přítlačného tlaku. V tomto případě je úkolem najít a zajistit ideální rovnováhu mezi výkonem jednotky, která je nadále dostatečně nízká (energetická účinnost) a větším přítlačným tlakem (bezpečnost), aby vyšší rozběhové proudy motorů s vysokou účinností nepředstavovaly problém. Mechanické a elektronické ochranné motorové jističe: Navzdory vyššímu rozběhovému proudu nedošlo během testování k žádnému nežádoucímu vypínání. Nicméně je třeba vzít v úvahu tolerance magnetického uvolňování v rámci rozsahu rozběhového proudu, protože v důsledku těchto odchylek může dojít k nežádoucímu vypínání. Řešení: Aby se při startování motoru zabránilo nežádoucímu vypínání, je třeba zvýšit práh reakce zkratové spouště. V závislosti na nejistém rozpětí proudu to lze provést pomocí silnější pružiny nebo nastavením vyšší pozice západky u elektromechanické uvolňovací pružiny. Na druhé straně je možné také posunout charakteristickou křivku elektronické zkratové spouště (vypínací blok) směrem nahoru. Toho lze dosáhnout modifikací transformátoru pomocí silnějšího sekundárního vinutí, nebo modifikací elektronického hardwaru (bypassový rezistor) a/nebo softwaru (vypínací charakteristika). Praktická rada: Co by uživatelé měli mít na paměti při výběru ochranných zařízení? Většina změn, které přinesla realizace IE3 motorů, jsou výhradní starostí výrobců elektromotorů a spínacích zařízení. Uživatelé při výběru těch správných ochranných zařízení však také musí pamatovat na některé věci: Například na výše uvedené tolerance magnetického uvolňování v rozsahu rozběhového proudu, protože tyto tolerance mohou dosáhnout až 20 %. Pro jistotu, že vypínací charakteristika a charakteristika motoru se nebudou, na vzdory vyšších rozběhových proudů (které způsobily nežádoucí vypínání), vzájemně dotýkat, obě musí být předem v rovnováze, jak je požadováno při konkrétní aplikaci. Nástroje jako je program Eaton Curve Select se mohou v tomto kontextu ukázat jako nepoužitelné. Kromě toho by se uživatelé měli ujistit, že rozvaděče ochranných motorových zařízení používané s motory s vysokou účinností jsou skutečně IE3-ready. To je naprosto nezbytné, protože jinak bude bezpečnost a spolehlivost používaných strojů a zařízení ohrožena. Proto je důležité být velmi opatrní při výběru dodavatelů ochranných zařízení a používat pouze produkty, u kterých bylo prokázáno, že splňují nové požadavky. Eaton přichází na pomoc i zde s jeho praktickým nástrojem "Konfigurátor motorového spínače" s funkcí filtrování, která uživatelům poskytne naprostou jistotu, že jsou jejich produkty IE3-ready. Jednoduše řečeno, s tímto programem by hledání správného řešení spínače motoru pro jakékoliv použití zvládlo i dítě. Za poslední, uživatelé by měli používat výhradně značkové produkty. Důvodem je to, že jen u dobře známého výrobce lze očekávat provádění dostatečného testování pro zajištění, že jsou jeho produkty IE3-ready. Kromě toho se při výběru ochranných motorových produktů doporučuje zvolit stykače a motorové jističe určené pro použití s IE3 aplikacemi. To je obzvláště důležité, protože pomocné stykače a speciální stykače nacházející se v topných a osvětlovacích systémech a motorech s nižšími taktovacími frekvencemi nemají dostatečně velký přítlačný tlak, což znamená, že nejsou vhodné pro spínání IE3 motorů. Při výběru nástrojů od společnost Eaton má uživatel naprostou jistotu, že neudělá žádnou zásadní chybu. Eaton WP042001EN 7

8 Závěr Jedna z klíčových kompetencí společnosti Eaton je více než 100letý vývoj kvalitních spínacích zařízení včetně stykačů, motorových startérů a dokonce i nových spínačů s variabilní rychlostí PowerXL de1 (VSS) a pohonů s frekvenčním měničem PowerXL. Společnost Eaton, globální lídrem v distribuci energie, provedla důkladné testy nejen svého sortimentu produktů pro zajištění jejich kompatibility při použití s IE3 motory, ale také přijala veškerá opatření, aby za to mohla ručit. Vyšší limity vypínání: Společnost Eaton po důkladném testování optimalizovala své DIL stykače a jejich ochranné motorové jističe PKZ a PKE podle nových požadavků IE3 motorů. Aby byla zajištěna maximální úroveň spolehlivosti a bezpečnosti, odborníci na ochranná motorová řešení zvýšily práh odezvy zkratové spouště, protože předchozí rozběhový činitel s hodnotou 8 (z rozběhového proudu na provozní proud) aktuálně uvedený v normě ČSN EN nebyl pro IE3 motory postačující. Společnost Eaton obezřetně zvýšila rozběhový faktor svých produktů na hodnoty 12 až 15,5, čímž je schopna zaručit vhodnost svých zařízení v budoucnosti. Společnost navíc dovedla k dokonalosti jemné vyvážení stykačů, které mají maximálně nízký výkon za účelem optimalizace energetické účinnosti a zároveň budou moci bezpečně přejít na vyšší rozběhové proudy, které charakterizují IE3 motory. Jasná identifikace: Stykače v sérii DIL i ochranné motorové jističe v produktových řadách PKZ a PKE jsou již perfektní volbou pro bezpečnou obsluhu IE3 motorů. A aby uživatelé mohli snadno identifikovat tato zařízení a mohli zvolit své produkty snadněji, společnost tyto produkty označuje štítky (viz obrázek 9), které jasně ukazují, že jsou "IE3-ready". Tak si uživatelé mohou být jisti, že se nesetkají s žádným nepříjemným překvapením čekajícím za rohem. Štítek je obzvláště důležitý proto, že strojírenství má působnost po celém světě ve spojení s tím, jak se v různých částech světa postupně implementují motory s vyšší účinností, je velmi pravděpodobné, že na skladech budou ve stejný okamžik zařízení, které nejsou IE3-ready i zařízení IE3-ready. Zde může štítek pomoci vyhnout se nákladné chybě a použití naprosto nevhodné komponenty pro spuštění IE3 motoru. 20min 10min 5min 2min 1min vypínací charakteristiky Proud při spuštění motoru i rozběhový proud jsou pod vypínací charakteristikou. 20s 10s 5s 2s 1s 500ms charakteristiky motoru U rozsahu rozběhového proudu je třeba vzít v úvahu případné tolerance magnetického uvolňování. 200ms 100ms 50ms 20ms 10ms 5ms 2ms 1ms 1 1,2 1,5 2 2, Obr. 8: Chování vypínání mechanického ochranného motorového jističe při zkušebním provozu s elektromotorem 5,5 kw IE3. Zdroj: Eaton 8 Eaton WP042001EN

9 slovy, používání produktů Eaton uživatelům zajišťuje, že nemusí mít obavy s tím, které produkty by měly být používány s kterými třídami energetické účinnosti, což navzdory novým směrnicím znatelně zjednoduší život. Skutečnost, že jediná produktová řada zahrnuje oba typy IE2 a IE3 aplikací, eliminuje potřebu strojírenské a skladové práce navíc. Obr. 9: DIL stykače a ochranné motorové jističe PKZ a PKE jsou IE3-ready. Zdroj: Eaton Globální řešení na všechno: Společnost Eaton je jedním z prvních výrobců, kteří nabízejí řešení, která se prokázala při použití s oběma typy motory IE2 a IE3 po celém světě. Jinými Prověřené budoucností: V současné době se pracuje na konceptu normy pro aktualizaci DIN EN pro IE3 motory. To je důvod, proč jsou ochranná zařízení Eaton pro budoucnost konstruována tak, že mohou zaručit vyhovění všem novým požadavkům přidaným do příslušných norem. To také znamená, že se uživatelé nemusí zabývat nadbytečnými strojírenskými složitostmi, protože společnost Eaton se už o všechny vývojové práce postarala. DIL... PKE... PKZM... Bibliografie: Německá spolková agentura pro životní prostředí, Tisková zpráva č. 53/2009, Energetická účinnost elektromotorů, energy-efficiency-in-electric-motors Směrnice 2009/125/ES o stanovení rámce pro určení požadavků na ekodesign výrobků spojených se spotřebou energie Nařízení Komise (ES) č. 640/2009 ze dne 22 července 2009, kterým se stanoví Nařízení Evropského parlamentu a Rady 2005/32/ES o požadavcích na ekodesign elektromotorů Směrnice 2005/32/ES o stanovení rámce pro určení požadavků na ekodesign energetických spotřebičů Normy ZVEI - elektromotory a frekvenční měniče a právní požadavky na energetickou účinnost nízkonapěťových třífázových motorů, 2013 Německá spolková agentura pro životní prostředí, Tisková zpráva č. 53/2009, Energetická účinnost elektromotorů, 2009 Nařízení Komise (EU) č. 4/2014 ze dne 6. ledna 2014, kterým se mění nařízení (ES) č. 640/2009, kterým se stanoví směrnice Evropského parlamentu a Rady 2005/32/ES o požadavcích na ekodesign elektromotorů Deutsche Energie Agentur GmbH (dena), Dipl.-Ing. Günther Volz, Ratgeber Elektrische Motoren in Industrie und Gewerbe: Energieeffizienz und Ökodesign-Richtlinie, 2010 Deutsche Energie Agentur GmbH (dena), Dipl.-Ing. Günther Volz, Ratgeber Elektrische Motoren in Industrie und Gewerbe: Energieeffizienz und Ökodesign-Richtlinie, 2010 [ Elektromotory v průmyslovém a obchodním sektoru: Energetická účinnost a směrnice ekodesignu, dostupné pouze v němčině] DIN EN : ; VDE : , Nízkonapěťové spínací a řídicí zařízení Část 1: Všeobecná pravidla (IEC : A1:2010); Německá verze EN : A1:2011 IEC : 2008, norma definující třídy účinnosti nízkonapěťových motorů Eaton, Günter Baujan, Ralf Thar, Jan Nowak, Nová směrnice ErP: Ochrana a spínání IE3 motorů Studie, 2014 Eaton WP042001EN 9

10 Kombinace motorových spínačů Standardní Moeller series Údaje motoru AC-3 380V 400V 415V P Jmenovitý provozní proud I e Jmenovitý zkratový proud I q Ochranný motorový jistič Stykač typ součinnosti 1 Stykač typ součinnosti 2 kw A ka PKZM0 +DIL M7 až DIL M15 PKZM0 +DIL M17 až DIL M32 PKZM4 +DIL M17 až DIL M / 50* PKZM0-0,25 DILM7- DILM / 50* PKZM0-0,4 DILM7- DILM / 50* PKZM0-0,63 DILM7- DILM / 50* PKZM0-0,63 DILM7- DILM / 50* PKZM0-1 DILM7- DILM / 50* PKZM0-1,6 DILM7- DILM / 50* PKZM0-1,6 DILM7- DILM / 50* PKZM0-2,5 DILM7- DILM / 50* PKZM0-4 DILM7- DILM / 50* PKZM0-4 DILM7- DILM / 50* PKZM0-6,3 DILM7- DILM / 50* PKZM0-10 DILM7- DILM / 50* PKZM0-10 DILM9- DILM PKZM0-12 DILM12- DILM PKZM0-16 DILM15- ** DILM PKZM0-25 DILM25- DILM PKZM0-32 DILM32- DILM PKZM4-40 DILM38- ** DILM PKZM4-50 DILM50 DILM PKZM4-58 DILM65 DILM PKZM4-63 DILM65 DILM NZMN1-M80 DILM72** DILM NZMN1-M100 DILM95 DILM95 NZM +DIL M72 až DIL M NZMN1-M100 DILM115 DILM NZMN2-M160 DILM150 DILM NZMN2-M200 DILM185A DILM185A NZMN2-M200 DILM225A DILM225A NZMN3-ME350 DILM250 DILM NZMN3-ME350 DILM300A DILM300A NZMN3-ME350 DILM400 DILM NZMN3-ME450 DILM500 DILM Eaton WP042001EN * Type 2 coordination ** Not suitable for IE3 motors!

11 Moeller series Údaje motoru AC-3 380V 400V 415V P Jmenovitý provozní proud I e Jmenovitý zkratový proud I q Kombinace motorových spínačů s elektronickou spouští na přetížení Ochranný Stykač typ Stykač typ motorový jistič součinnosti součinnosti 1 2 kw A ka PKE12/XTU-1,2 DILM7- DILM17- PKE +DIL M7 až DIL M PKE12/XTU-1,2 DILM7- DILM PKE12/XTU-1,2 DILM7- DILM PKE12/XTU-1,2 DILM7- DILM PKE12/XTU-1,2 DILM7- DILM PKE12/XTU-1,2 DILM7- DILM PKE12/XTU-4 DILM7- DILM PKE12/XTU-4 DILM7- DILM17- PKE +DIL M17 až DIL M32 PKE 65 +DIL M40 až DIL M PKE12/XTU-4 DILM7- DILM PKE12/XTU-4 DILM7- DILM PKE12/XTU-12 DILM7- DILM PKE12/XTU-12 DILM7- DILM PKE12/XTU-12 DILM9- DILM PKE12/XTU-12 DILM12- DILM PKE32/XTU-32 DILM17- DILM PKE32/XTU-32 DILM25- DILM PKE32/XTU-32 DILM32- DILM PKE65/XTUW-65 DILM40 DILM PKE65/XTUW-65 DILM50 DILM PKE65/XTUW-65 DILM65 DILM PKE65/XTUW-65 DILM65 DILM NZMH2-ME90 DILM80 DILM80 NZM ME +DIL M80 až DIL M NZMH2-ME90 DILM95 DILM NZMH2-ME140 DILM115 DILM NZMH2-ME140 DILM150 DILM NZMH2-ME220 DILM185A DILM185A NZMH2-ME220 DILM225A DILM225A NZMH3-ME350 DILM250 DILM NZMH3-ME350 DILM300A DILM300A NZMH3-ME350 DILM400 DILM NZMH3-ME450 DILM500 DILM500 Eaton WP042001EN 11
