1 ISŠT Mělník Číslo projektu Označení materiálu Název školy Autor Tematická oblast Ročník Anotace CZ.1.07/1.5.00/ VY_32_INOVACE_H.3.18 Integrovaná střední škola technická Mělník, K učilišti 2566, Mělník Ing.František Moravec Elektrotechnika 2ME Elektrické stroje točivé Metodický pokyn Zhotoveno květen 2012 Frontální výuka doplněná metodou průběžného kladení otázek pro objasnění probírané látky, po výkladu následuje zpětnovazební test pro ověření vyložené látky

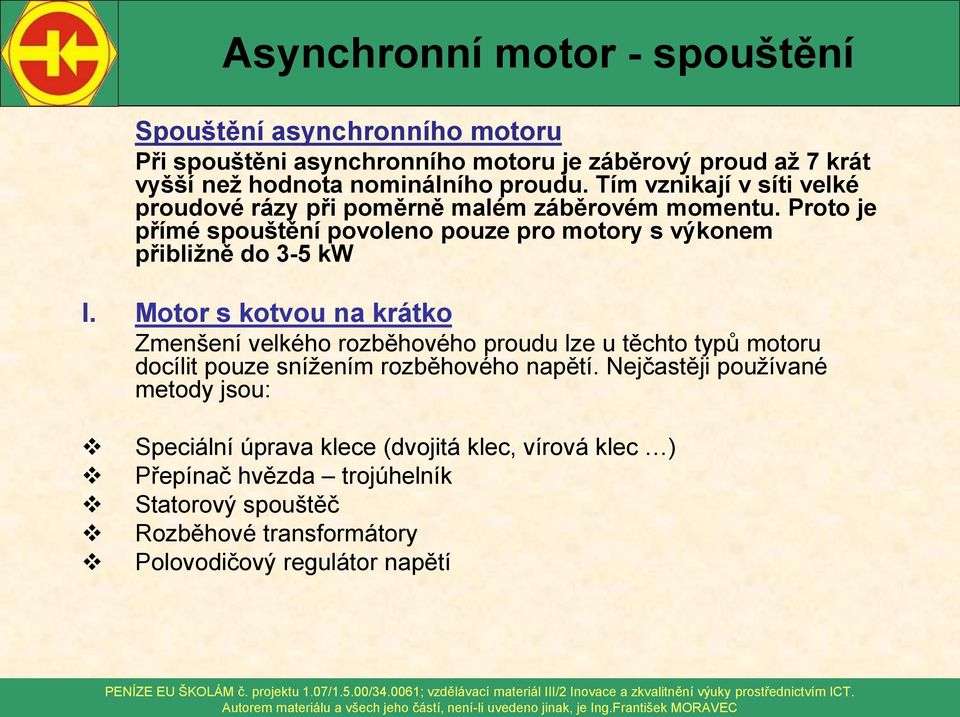

2 Spouštění asynchronního motoru Při spouštěni asynchronního motoru je záběrový proud až 7 krát vyšší než hodnota nominálního proudu. Tím vznikají v síti velké proudové rázy při poměrně malém záběrovém momentu. Proto je přímé spouštění povoleno pouze pro motory s výkonem přibližně do 3-5 kw I. Motor s kotvou na krátko Zmenšení velkého rozběhového proudu lze u těchto typů motoru docílit pouze snížením rozběhového napětí. Nejčastěji používané metody jsou: Speciální úprava klece (dvojitá klec, vírová klec ) Přepínač hvězda trojúhelník Statorový spouštěč Rozběhové transformátory Polovodičový regulátor napětí

3 II. Motor s kroužkovou kotvou Stator tvoří opět třífázové vinutí Přes kartáče je ke sběracím kroužkům rotoru připojen rotorový spouštěč, sestaven ze tří stejně velkých odporů, které jsou postupně vyřazovány Na konci rozběhu je vinutí spojeno na krátko; z rotoru se po rozběhu stává běžná klec nakrátko. Výhoda je, že motory mohou být i při rozběhu zatížené

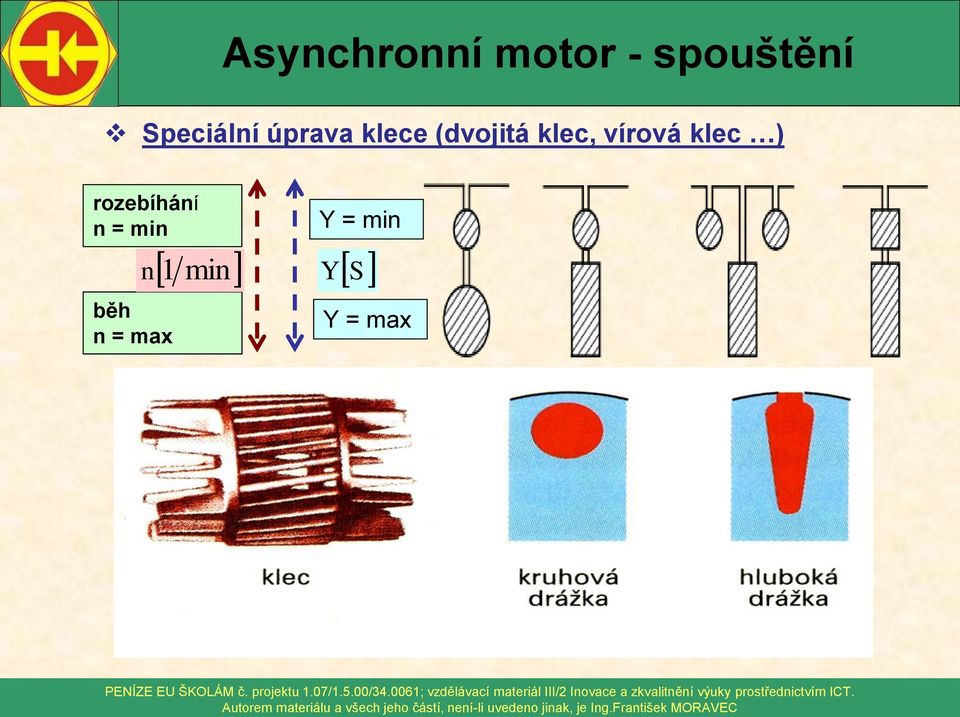

4 Speciální úprava klece (dvojitá klec, vírová klec ) rozebíhání n = min n 1 běh n = max min Y = min YS Y = max

5 Přepínač hvězda (Y) trojúhelník (D) Používá se u motorů menších výkonů v síti nn Během rozběhu je statorové vinutí ve hvězdě, po rozběhu se přepne do trojúhelníka; aby pak mohl motor dodávat plný výkon Záběrový proud i moment se při rozběhu ve hvězdě sníží 3x, neboť (I Y : I D = 1 : 3) * Zapojení svorkovnice 3f motoru

6 Statorový spouštěč Rozběhový transformátor Další dvě metody pro snížení proudového nárazu při rozběhu asynchronního motoru omezují rozběhový proud v obvodu statoru

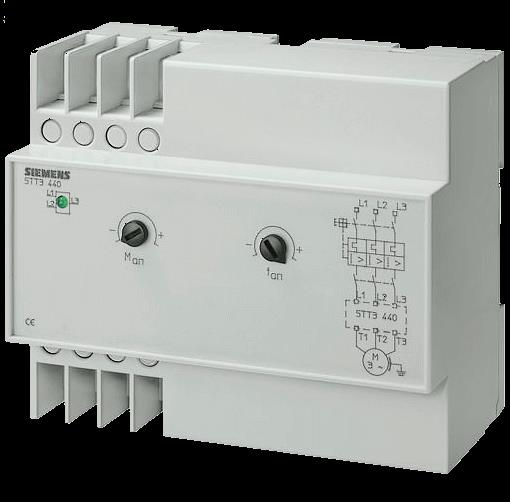

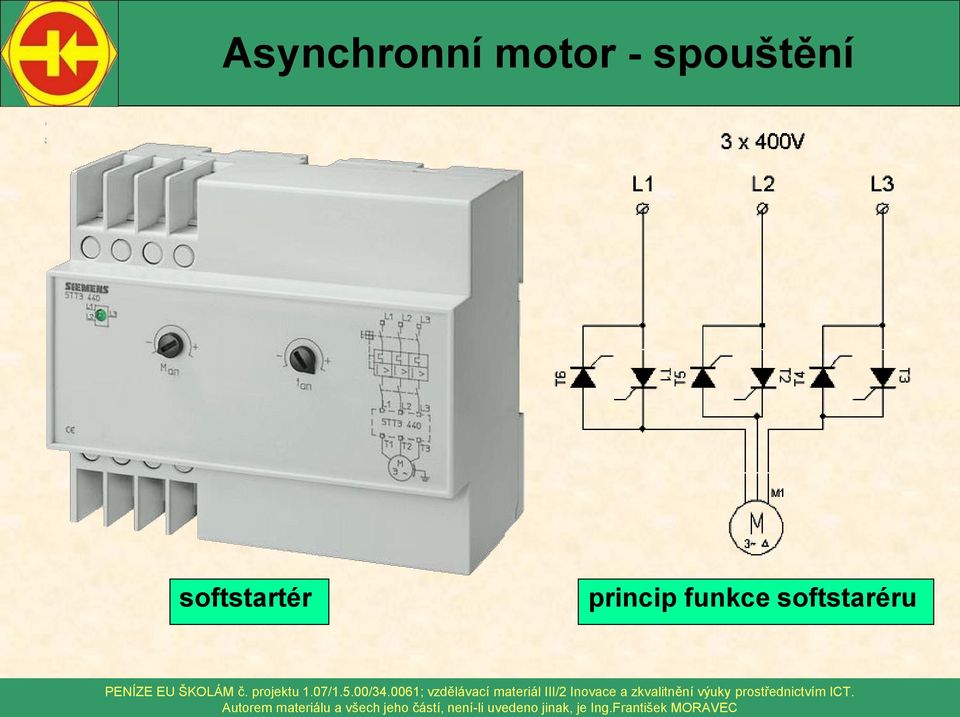

7 Asynchronní motor - spouštění Polovodičový regulátor - softstartér Toto zařízení dočasně krátkodobě omezí krouticí moment a sníží zatížení u asynchronních motorů při jejich spouštění. Umožňuje měkké spuštění asynchronních motorů - softstart potlačuje namáhání mechanických částí motoru (hřídele atd.) a zabraňuje výkyvům elektrického napětí v distribuční síti. často jsou používány jako alternativa k frekvenčních měničů; které navíc umožňují plynulé řízení otáček motorů pomocí změny frekvence. Vyhovují tam, kde stačí zajistit pouze plynulý rozběh ale není třeba regulace otáček Softstartéry a) Mechanické - slouží obvykle pouze ke snížení krouticího momentu Jedná se nejčastěji o zařízení využívající mechanické spojky, spřáhla apod. b) Elektronické - navíc zabraňují výkyvům napětí v síti a zajišťují plynulé měkké spuštění elektromotorů. Tím potlačují i mechanické rázy, vznikající jinak při přímém spouštění motorů a způsobující opotřebení jeho mechanických dílů. Během spouštění motoru řídí proud a velikost napětí. U třífázových motorů obvykle využívají tří páry tyristorů v reverzním (antiparalelním) zapojení) a řídí každou fázi zvlášť.

8 softstartér princip funkce softstaréru

9 Test Proč se větší asynchronní motory nespouštějí přímým připojením k síti? 2. Jaké znáte metody pro spouštění asynchronních motorů 3. Popište a načrtněte princip na jakém pracuje indukční motor s kotvou kroužkovou 4. Jaké úpravy se používají u klecové kotvy indukčního motoru, aby se omezil proudový náraz při rozběhu motoru 5. Nakreslete zapojení přepínače Y/D (hvězda/trojúhelní) pro spouštění indukčního motoru 6. Nakreslete jak se zapojí propojky na svorkovnici 3f indukčního motoru, aby pracoval a) v zapojení do hvězdy b) v zapojení do trojúhelníku 7. Nakreslete schéma zapojení statorového spouštěče 8. Nakreslete schéma zapojení rozběhového transformátoru) K čemu slouží softstartér? Načrtněte jeho principiální schéma Řešení: DUMY - VY_32_ INOVACE_H.3.18 str. 2-8

10 ISŠT Mělník Použitá literatura: [1] Příručka pro elektrotechnika Ing.Klaus Tkotz a kol., vydalo nakladatelství Europa- Sobotáles cz. s.r.o., Praha 10 v roce 2006 (ISBN ) [2] Praktická elektrotechnika Petr Bastian a kol., vydalo nakladatelství Europa- Sobotáles cz. s.r.o., Praha 10 v roce 2004 (ISBN ) [3] Základy elektrotechniky II, pro 2. a 3. ročník SOU elektrotechnických Ing.Ladislav Voženílek, Ing.František Lstibůrek, vydalo SNTL Praha 1 v roce 1989 [4] Volně šířené a dostupné firemní prezentační materiály a prodejní katalogy výrobců elektromotrů [5] Archiv autora Seznam zdrojů obrázků na jednotlivých stranách prezentace: 3. [5] 4. [2] str. 258 obr.2, [5] 5. [2] str. 258 obr.3, [3] str. 289 obr
