1 Martin Löw Modulární S managementem Bez managementu Průmyslové ethernetové přepínače Moxa EDS-600 series 8 to 16+3G port compact modular EDS-400 series 5 & 8 port Fast entry level managed EDS-200 / 200A series 5 & 8 port 5 G port unmanaged EDS-728 / G port modular with L3 function (EDS-828) PT-G7509 9G port managed EDS-500 series 5 to 16+2G port, 10 port with PoE, 9G port managed EDS-300 series 5 to 16 port, 8 port with PoE, 8G port unmanaged ICS-G77xx / G78xx 48G + 0/2/4 *10GE L3 function(ics-g78xx) ICS-G65xx/ G68xx 24G + 2/4 *10GE port managed L3 function (IKS-G68xx) IKS-65xx 24 / 24+2G port managed PT G port unmanaged PT-7700 series / to 24+4G-port modular with L3 function (PT-7828) IKS G port modular TN-5500 series 8 to 16+2G port 8 to 16 port with PoE EN50155 managed TN-5308 series 8port (with PoE) EN50155 unmanaged Vlastnosti EDS-2xx/3xx přepínače bez vzdálené správy EDS-305 M12 5-port M12/IP67 10/100BaseT(X) (RJ45 konektory), 100BaseFX (multi-mode, SC/ST konektory) Podpora IEEE802.3/802.3u/802.3x Ochrana proti zahlcení broadcast pakety Montáž na DIN lištu EDS optické porty aluminum dual power ext.temp. EDS-205/208 5 a 8 portů základní modely EDS portů 16 portů EDS-305/308 5 a 8 portů standardní kovový kryt standardní kovový kryt EDS-205A/208A 5 a 8 portů IP30 hliníkové plechové šasi Gigabit Gigabit EDS-P308 8 portů PoE EDS-G308 8 portů Gigabit EDS-P206 6 port PoE+ EDS-G205 5 portů Gigabit základní řada vyšší řada (pokročilé funkce) EDS 4xx/5xx přepínače se vzdálenou správou EDS-G509 9 portů Gigabit pokročilé funkce IGMP Snooping a GMRP pro filtrování multicast přenosů IEEE 802.1Q VLAN a GVRP pro jednodušší návrh sítě Port Trunking pro optimální nastavení zatížení sítě Lock port pro blokování neautorizovaného přístupu podle MAC adres Digitální I/O pro připojení snímačů a signalizace přes IP síť Port-based VLAN pro jednodušší návrh sítě QoS-IEEE 802.1p a TOS/DiffServ pro upřednostnění důležitých přenosů RMON pro efektivní monitorování sítě Podpora SNMPv1/v2c/v3 pro různé úrovně bezpečnosti vzdálené správy Port mirroring pro ladění sítě Automatické výstrahy při událostech přes a reléový výstup EDS-P506 6 port PoE+ EDS-505A/508A 5 / 8 portů pokročilé funkce pokročilé funkce EDS-516A 16 portů pokročilé funkce Gigabit EDS-405A/408A 5 nebo 8 portů, základní řada EDS-518A Gigabit porty pokročilé funkce EDS-510A 7 + 3Gigabit pokročilé funkce EDS-P Gigabit porty pokročilé funkce Power over 3 optické porty Gigabit Power over EDS-408A 3 Fiber 8 portů, základní řada se 3-mi optickými porty IKS-6727 rozšíření IKS-65xx rozšíření IKS-6324 vlastnosti IKS 6xxx modulární ethernetové přepínače EN50155 Modulární konstrukce 24/48 VDC nebo 110/220 VDC/VAC duální izolované redundantní napájecí zdroje TurboRing, TurboChain a RSTP/STP ethernetové redundance Taggované VLAN IEEE 802.1Q QoS (IEEE 802.1p/1Q) a TOS/DiffServ IGMP snooping a GMRP filtrování multicastových přenosů Certifikace EN , UL , NEMA TS2 a DNV/GL Provozní teplota -40 C až 75 C IKS G port Gigabit switch modulární se správou modulární IKS-65xx 24 / 24+2G port Gigabit switch se správou se správou IKS G port Gigabit switch bez správy 1

2 EDS-728 & 828 modulární ethernetové přepínače PT-7xxx přepínače s certifikací IEC EDS728 vlastnosti EDS-828 rozšíření Layer 3 přepínání: Static routing, RIP V1/V2, OSPF, DVMRP, PIM-DM, VRRP pro redundanci směrování) IPv6 Ready logo (IPv6 Logo Committee certified) IEEE 1588 PTP (Precision Time Protocol) pro přesnou synchronizaci času v síti DHCP Option 82 pro nastavení politik přiřazování IP address Podpora průmyslového Modbus/TCP protokolu Splňuje požadavky na přenos IEC GOOSE zpráv Redundance Gigabit Turbo Ring a RSTP/STP (IEEE 802.1w/D) IGMP snooping a GMRP pro filtrování multicast přenosů IEEE 802.1Q VLAN a GVRP protokol pro snadný návrh sítě QoS-IEEE 802.1p/1Q a TOS/DiffServ pro upřednostňování důležité komunikace Port Trunking pro optimální vyuřití kapacity sítě IEEE 802.1X, HTTPS a SSH pro vyšší síťovou bezpečnost SNMPv1/v2c/v3 pro centralizovanou síťovou správu RMON pro efektivní monitorování sítě Správa zatížení pro prevenzi nepředvídatelných stavů sítě Port Lock pro omezení přístupu jen na vybrané MAC adresy Port mirroring pro testování sítě Automatické výstrahy při událostech přes a reléový výstup Digitální I/O pro připojení snímačů a signalizace přes IP síť Konfigurace přes webový prohlížeč, Telnet, sériovou konzolu, Windows utility a ABC-01 zálohovací paměť Redundantní duální DC napájecí vstupy EDS G L3 modulární ethernetový přepínač L3 přepínání EDS G modulární ethernetový přepínač PT-77xx / PT-G7509 vlastnosti PT-7828 rozšíření Funkce pro Layer 3 přepínání umožňují rozdělení rozsáhlé sítě do samostatných podsítí a jejich vzájemnou komunikaci IEEE 1588 PTP (Precision Time Protocol) pro přesnou synchronizacičasu v síti DHCP Option 82 pro nastavení politik přiřazování IP address Podpora průmyslového Modbus/TCP protokolu Redundance TurboRing, TurboChain a RSTP/STP (IEEE 802.1W/D) IGMP snooping a GMRP pro filtrování multicast přenosů QoS-IEEE 802.1p/1Q a TOS/DiffServ pro upřednostňování důležité komunikace IEEE 802.1Q VLAN a GVRP protokol pro snadný návrh sítě Port Trunking pro optimální vyuřití kapacity sítě IEEE 802.1X, HTTPS a SSH pro vyšší síťovou bezpečnost SNMPv1/v2c/v3 pro centralizovanou síťovou správu RMON pro efektivní monitorování sítě Podpora ABC-01 zálohovacího paměťového modulu Správa zatížení pro prevenzi nepředvídatelných stavů sítě Port Lock pro omezení přístupu jen na vybrané MAC adresy Port mirroring pro testování sítě Automatické výstrahy při událostech přes a reléový výstup Automatické přidělování IP adres připojeným zařízením Konfigurace přes webový prohlížeč, Telnet, sériovou konzolu, Windows utility a ABC-01 zálohovací paměť Rychlá obnova komunikace přizměně zapojení PT G-portový Layer 3 Gigabitový modulární ethernetový přepínač se správou PT G portový Gigabitový modulární ethernetový přepínač se správou Více portů L3 switching PT G portový Gigabitový modulární ethrnetový přepínač se správou PT-G portový plně Gigabitový ethernetový přepínač se správou EDS-6xx modulární ethernetové přepínače EDS-616 Gigabitový 16portový kompaktní modulární 16+3Gportový kompaktní modulární 2 rozšiřující sloty Gigabitový EDS portový kompaktní modulární EDS rozšiřující sloty EDS Gportový kompaktní modulární Hot swap moduly CM-600 umožňují nepřetržitou komunikaci při změně konfigurace přepínače Redundance TurboRing, TurboChain a RSTP/STP (IEEE 802.1W/D) IPv6 Ready logo (IPv6 Logo Committee certified) SNMP inform umožňuje efektivní správu událostí LLDP pro automatickou detekci topologie sítě DHCP Option 82 pro nastavení politik přiřazování IP address IEEE 1588 PTP (Precision Time Protocol) pro přesnou synchronizaci času v síti Podpora průmyslového Modbus/TCP protokolu IGMP snooping a GMRP pro filtrování multicast přenosů Port-based VLAN, IEEE 802.1Q VLAN a GVRP pro usnadnění návrhu sítě QoS-IEEE 802.1p/1Q a TOS/DiffServ pro upřednostňování důležité komunikace Port Trunking pro optimalizaci zatížení SNMPv3, IEEE 802.1X, HTTPS a SSH pro vyšší bezpečnost sítě Podpora SNMPv1/v2c pro různé úrovně síťové správy TN-55xx M12 přepínače se správou TN G portový EN50155 přepínač TN G portový EN50155 přepínač TN portový EN50155 přepínač Více portsů TN portový EN50155 přepínač TN PoE 16-portový EN50155 PoE přepínač TN PoE 8-portový EN50155 PoE přepínač IEEE 1588 PTP (Precision Time Protocol) pro přesnou synchronizaci času v síti DHCP Option 82 pro nastavení politik přiřazování IP address Podpora průmyslového Modbus/TCP protokolu Redundance TurboRing, TurboChain a RSTP/STP (IEEE 802.1W/D) IGMP snooping a GMRP pro filtrování multicast přenosů Port-based VLAN, IEEE 802.1Q VLAN a GVRP pro usnadnění návrhu sítě QoS-IEEE 802.1p/1Q a TOS/DiffServ pro upřednostňování důležité komunikace Port Trunking pro optimalizaci zatížení SNMPv3, IEEE 802.1X, HTTPS a SSH pro vyšší bezpečnost sítě SNMPv1/v2c/v3 pro různé úrovně síťové správy Port Lock pro omezení přístupu jen na vybrané MAC adresy LLDP pro automatickou detekci topologie sítě Centrální přepínače s pasivním chlazením ICS-G77xx / ICS-G78xx L3 (ICS-G78xx) / L2 (ICS-G77xx) 48x GE + 0, 2 nebo 4x 10GbE porty modulární provedení (hot swappable) 0 C až 60 C ICS-G7828 / ICS-G7528 / ICS-G7826 / ICS-G7526 L3 (ICS-G78xx) / L2 (ICS-G75xx) až 24x GE + 2 nebo 4x 10GbE porty 20x GTX+4*combo+10G 20x GSFP+4*combo+10G 12x GTX+8x GSFP+4x combo + 10G 0 C až 60 C ICS-Gxx26 ICS-7852 / ICS-7752 ICS-7850 / ICS-7750 ICS-7848 / ICS-7748 ICS-Gxx28 Zabezpečovací routery Průmyslový firewall/vpn zabezpečovací router EDR-G903 2 WAN/1 DMZ, Firewall/NAT, 25 VPN tunelů, VPN server/klient EDR-G902 1 WAN, Firewall/NAT, 10 VPN tunelů, VPN server/klient 2

3 s protokolem NTP Nastavení přepínače jako klienta Povolení funkce přepínače jako NTP server s protokolem PTP Rozšíření PTP v2 proti PTP v1 Mód Transparent Clock Menší pakety pro úsporu přenosového pásma Častější vzorkování pro vyšší přesnost Větší rozšíření v sítích IPv4, IPv6, PROFINET, Nové funkce zařízení v PTP v2 E2E TC P2P TC s protokolem PTP Precision Time Protocol v1 přenosová zařízení mají funkci Boundary Clock (BC) M S M S M S Hierarchická synchronizace času v2 přenosová zařízení mají funkci Transparent Clock (TC) Transparentní synchronizace času M S PTP synchronizace času Funkce přenosového zařízení v módu E2E TC 38 t t Sync Follow_up (t0) Delay_Req Delay_Resp(t3) Master Slave t t Korekce rozdílu času mezi master a slave zařízením Měření přenosového zpoždění mezi master a slave zařízením Master TC Slave Sync Follow_up Sync Follow_up Delay_Req Delay_Req Delay_Resp Delay_Resp E2E TC End-to-End Transparent Clock Korekce rozdílu času mezi master a slave zařízením Měří se přenosové zpoždění celé sítě mezi master a slave zařízením 3

4 Funkce přenosového zařízení v módu P2P TC Konfigurace PTP v2 na přepínači Moxa Master TC Slave Sync Follow_up Sync Follow_up Delay_Req Delay_Resp P2P TC Peer-to-peer Transparent Clock Korekce rozdílu času mezi master a slave zařízením Měří se samostatně přenosové zpoždění každé části sítě sítě mezi master a slave zařízením Delay_Req Delay_Resp Command Line Interface Známé konfigurační prostředí pro uživatele zařízení jiných výrobců Možnost dávkové konfigurace Command Line Interface Podporováno sériovou konzolou a telnetovou konzolou Nápověda a jednoduché hledání Nápověda přes klávesu? Doplňování příkazů přes klávesu TAB Command Line Interface Jako výchozí je nastavena konzola s menu Přepínání: Vestavné sériové servery Mediakonvertory pro PROFIBUS Komunikační brány PROFIBUS-to-Modbus Vestavné počítače Menu mód -> CLI mód CLI mód -> Menu mód 4

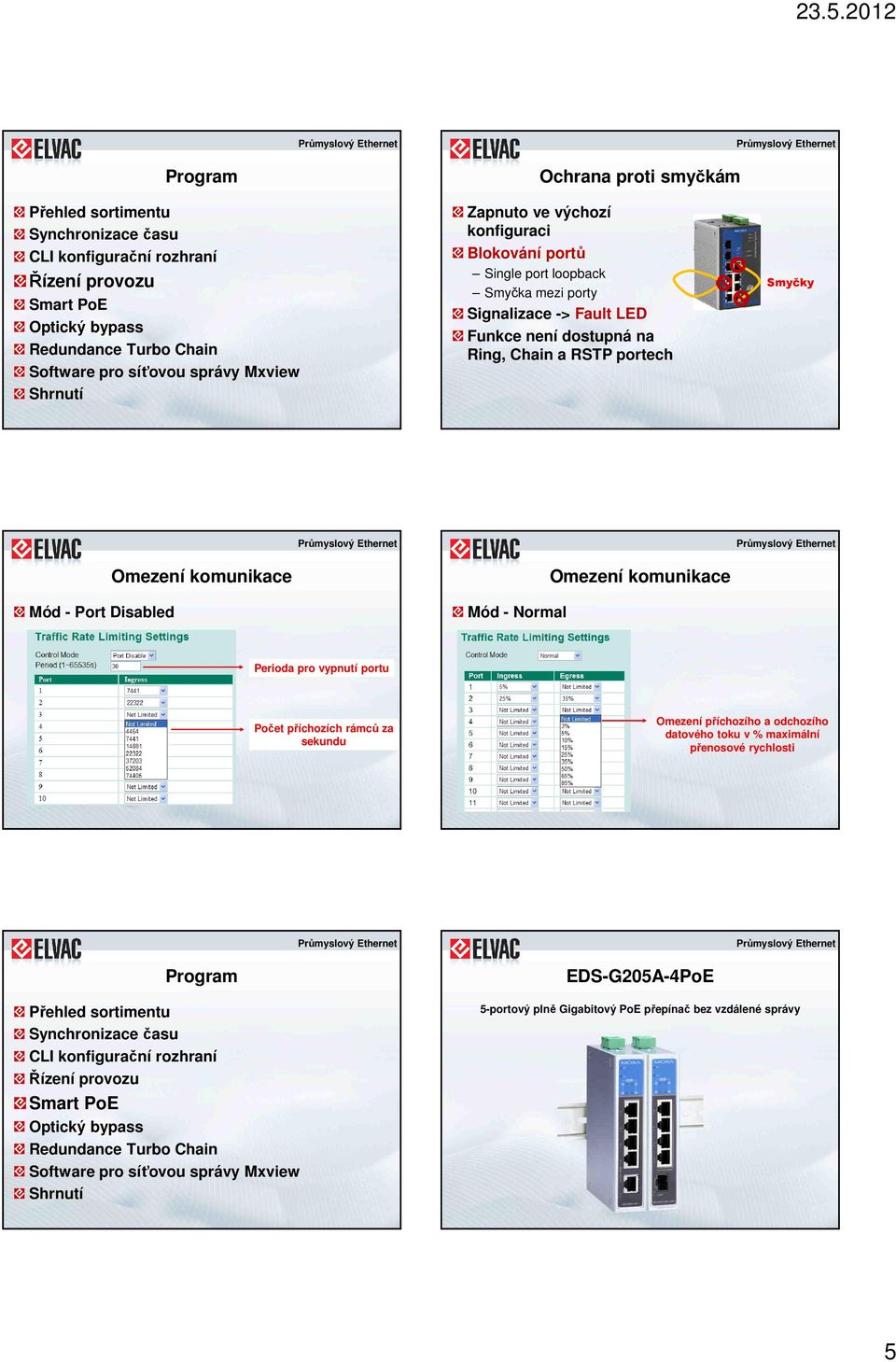

5 Ochrana proti smyčkám Zapnuto ve výchozí konfiguraci Blokování portů Single port loopback Smyčka mezi porty Signalizace -> Fault LED Funkce není dostupná na Ring, Chain a RSTP portech Smyčky Mód - Port Disabled Omezení komunikace Mód - Normal Omezení komunikace Perioda pro vypnutí portu Počet příchozích rámců za sekundu Omezení příchozího a odchozího datového toku v % maximální přenosové rychlosti EDS-G205A-4PoE 5-portový plně Gigabitový PoE přepínač bez vzdálené správy 5

6 EDS-G205A-4PoE: Přehled Čelní panel Dva oddělené napájecí vstupy se svorkovnicemi Power LED (P1, P2) LED indikátory napájení SmartPoE Montáž na DIN lištu 4 PoE/PoE+ 10/100/1000Mbps porty Port speed LED 10/100/1000Mbps nebo 1000M SFP port pro uplink Co je to SmartPoE SmartPoE je Soubor unikátních funkcí Moxa pro indikaci stavu jednotlivých PoE portů SmartPoE zobrazuje stav PoE napájení - on nebo off SmartPoE detekuje PD (napájené zařízení) podle PoE norem SmartPoE indikuje typ PD zařízení af nebo 802.3at SmartPoE indikuje přetížení nebo zkrat na PoE napájení Cílové aplikace 1 Průmyslové aplikace se zpracováním obrazu nebo videa Dohled v ITS systémech, železničních aplikacích, automatizaci budov, atd. Automatický výběr poplatků (Rozpoznávání osob, vozidel, identifikačních nálepek ) Automatická kontrola výrobků a výrobních linek Diagnostika v medicíně (aplikace v Japonsku, v současné době se používají EDS-P308, předpoklad přechodu na Gigabit PoE přepínače v roce 2013) Automatická kontrola výroby Grafické medicínské diagnostické systémy Cílové aplikace 2 Průmyslová bezdrátová komunikace IEEE n bezdrátové AP (rychlost 300Mbps, je potřeba 802.3at) bezdrátové Gigabitové ethernetové spoje (rychlost 320Mbps, je potřeba 802.3at) Úspěšná aplikace v NYCT (New York Container Terminal) s INJ-24 (Gigabit, 802.3at PoE injector) IEEE n AP Bezdrátové Gigabitové ethernetové spoje 6

7 OBU-102 Optické přemostění Redundance v ITS Dvě nejčastěji používané topologie v inteligentních dopravních systémech (ITS) Lineární/řetězová topologie Kruhová topologie uplink Optika Systémy bez redundance Vyžadují 24/7 monitorování a údržbu Optika Redundantní systémy Odolné proti jedné poruše Optické přemostění - klíčový prvek redundantních sítí Zvýšení redundance u stávajících sítí Jak funguje optické přemostění? Běžná funkce Porucha OBU Optika OK OK OK Systém se stane redundantní OBU Optika uplink OK OK OBU Systém s dvojitou redundancí Odolný proti více současným poruchám Power On Síť Bypass Power Down Síť Zajistí provoz zbytku sítě bez nutnosti okamžitého servisu U stávající sítě by došlo k úplnému přerušení provozu Switch ová komunikace Řada Moxa OBU-102 Nabízené varianty Single-mode vlákno, konektory SC, ST nebo LC Rychlosti 100M/1G/10Gbps Aktivace přemostění < 10ms Provozní teplota -20 až 70 C Redundantní napájení 12/24/48VDC Nastavení Boot zpoždění otočným přepínačem Montáž na DIN lištu Záruka: 5 let CE, FCC, UL508 OBU-102-SS-SC OBU-102-SS-ST OBU-102-SS-LC Popis Průmyslová 2-portová bypass jednotka pro optické sítě s duplexní single-mode linkou, SC konektor Průmyslová 2-portová bypass jednotka pro optické sítě s duplexní single-mode linkou, ST konektor Průmyslová 2-portová bypass jednotka pro optické sítě s duplexní single-mode linkou, LC konektor 7

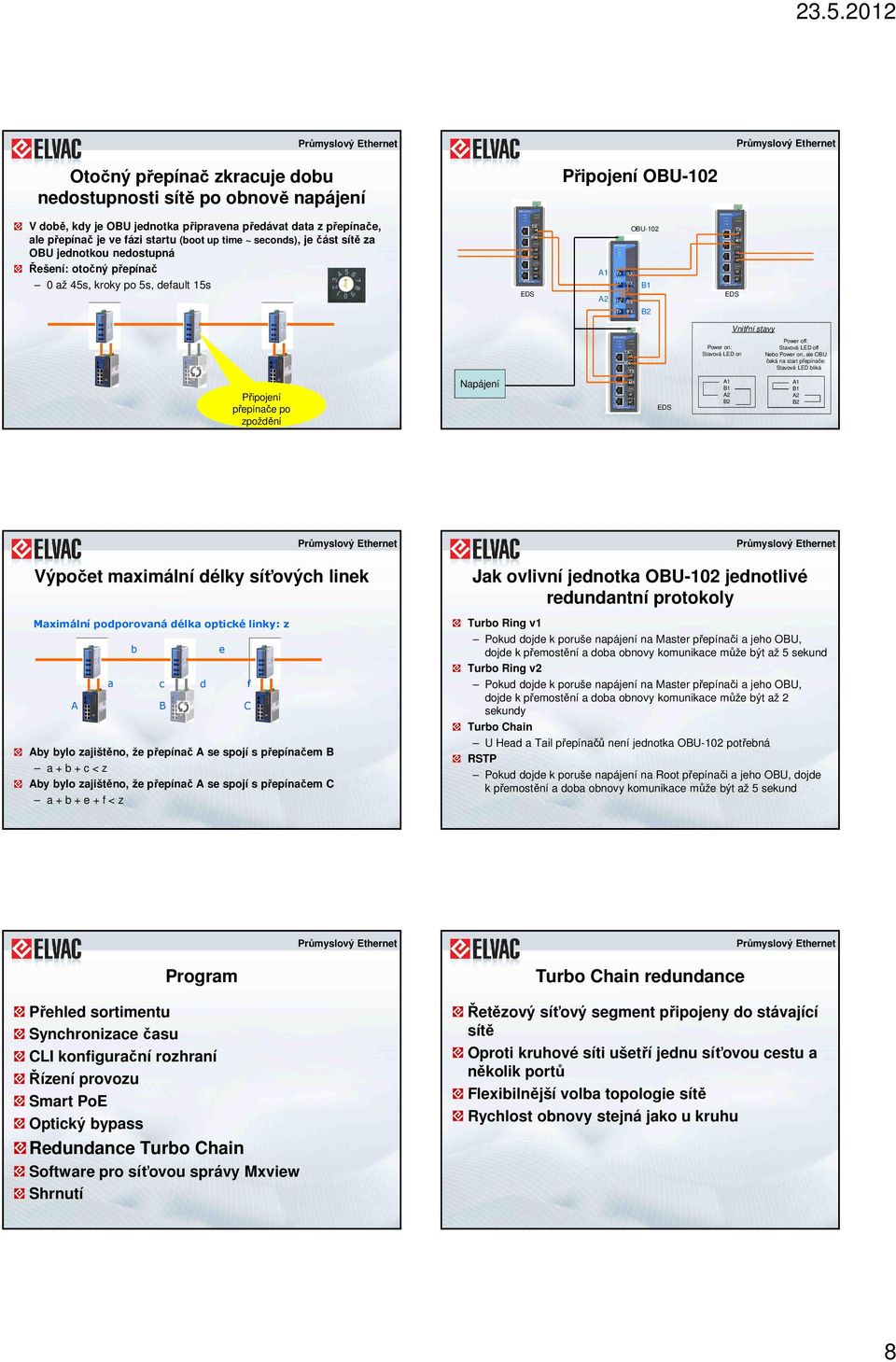

8 Otočný přepínač zkracuje dobu nedostupnosti sítě po obnově napájení Připojení OBU-102 V době, kdy je OBU jednotka připravena předávat data z přepínače, ale přepínač je ve fázi startu (boot up time ~ seconds), je část sítě za OBU jednotkou nedostupná Řešení: otočný přepínač 0 až 45s, kroky po 5s, default 15s TX RX EDS A1 A2 OBU-102 TX RX TX RX TX RX B1 TX RX EDS TX RX B2 Vnitřní stavy Power off: TX Power on: Stavová LED on Stavová LED off Nebo Power on, ale OBU RX TX čeká na start přepínače: Stavová LED bliká Připojení přepínače po zpoždění Napájení RX EDS A1 B1 A2 B2 A1 B1 A2 B2 Výpočet maximální délky síťových linek Maximální podporovaná délka optické linky: z a b c A B C Aby bylo zajištěno, že přepínač A se spojí s přepínačem B a + b + c < z Aby bylo zajištěno, že přepínač A se spojí s přepínačem C a + b + e + f < z d e f Jak ovlivní jednotka OBU-102 jednotlivé redundantní protokoly Turbo Ring v1 Pokud dojde k poruše napájení na Master přepínači a jeho OBU, dojde k přemostění a doba obnovy komunikace může být až 5 sekund Turbo Ring v2 Pokud dojde k poruše napájení na Master přepínači a jeho OBU, dojde k přemostění a doba obnovy komunikace může být až 2 sekundy Turbo Chain U Head a Tail přepínačů není jednotka OBU-102 potřebná RSTP Pokud dojde k poruše napájení na Root přepínači a jeho OBU, dojde k přemostění a doba obnovy komunikace může být až 5 sekund Turbo Chain redundance Řetězový síťový segment připojeny do stávající sítě Oproti kruhové síti ušetří jednu síťovou cestu a několik portů Flexibilnější volba topologie sítě Rychlost obnovy stejná jako u kruhu 8

9 Reálné využití městská energetická distribuční síť Výchozí návrh kruhová síť propojující rozvodny s dobrou ochranou proti poruše jedné linky nebo jednoho přepínače Centrální dispečink Reálné využití městská energetická distribuční síť Problém výpadek napájení ve dvou rozvodnách způsobí nedostupnost ostatních rozvoden v době, kdy je nejvíce potřebná Centrální dispečink Reálné využití městská energetická distribuční síť Zákazník trval na hvězdicové sítí ve které má každá rozvodna vlastní síťovou linku a síť je odolná proti poruchám jednotlivých přepínačů Centrální dispečink Hvězdicová síť nemá žádnou ochranu proti přerušení kabelu odpojení portu poruše přepínače v dispečinku Reálné využití městská energetická distribuční síť Moxa nabídla redundantní řešení, ve kterém je každá rozvodna připojena vlastní linkou do dispečinku tail head head Centrální dispečink tail head tail head tail TurboChain má ochranu proti přerušení kabelu odpojení portu poruše centrálního přepínače Reálné využití monitorování silniční sítě Princip redundance Turbo Chain Centrální kruh je zdvojený pro rozšíření přenosového pásma do centrálního dispečinku Segmenty jsou postupně napojovány na stávající síť A 16km C B 1km N 7km I 7km 7km P H Centrální dispečink D M G 8km 10km 10km 7km F E O J silnice optický kabel L K Řetězová topologie Ke stávající síti se připojují porty Head a Tail Na Tail portu je komunikace blokovaná Ochrana proti smyčkám Vytvoření záložní cesty 9

10 MXview software pro správu sítě Monitorování a konfigurace Alarmy Internet Vzdálený přístup MXview software pro správu sítě Automatická detekce zařízení a topologie Seznam zařízení, schéma topologie Real-time monitorování Stav a statistiky Záznam a vizuální přehrávání událostí Změna topologie, link up/down Konfigurace a ovládání síťových prvků Nastavení, povolování portů Údržba Upgrade firmware, import/export konfigurace MXview vzdálený přístup 1x MXview server Až 3 uživatelé s webovým prohlížečem Lokální PC IP: Lokální přístup k MXview: (local host) Lokální PC: Vzdálený přístup k MXview: MXview uživatelské rozhraní Nástroje Seznam zařízení Parametry zařízení Náhled topologie Detail topologie Událostí 10

11 Moxa dodává kompletní sortiment aktivních síťových prvků od jednoduchého připojení koncových zařízení až po centrální přepínače po páteřní linky Protokol PTP v2 umožňuje přesnou synchronizaci času síťových zařízení při menším zatížení sítě dovoluje dávkovou konfiguraci síťových prvků U průmyslových sítí je důležitá odolnost proti smyčkám a nadměrným nevyžádaným přenosům PoE zvyšuje spolehlivost sítě díky centrálnímu napájení zvyšuje redundanci sítě o jeden stupeň Řetězová redundance umožňuje vícenásobnou redundanci a flexibilnější topologii Software MXview podporuje rychlé průmyslové redundantní topologie 11
