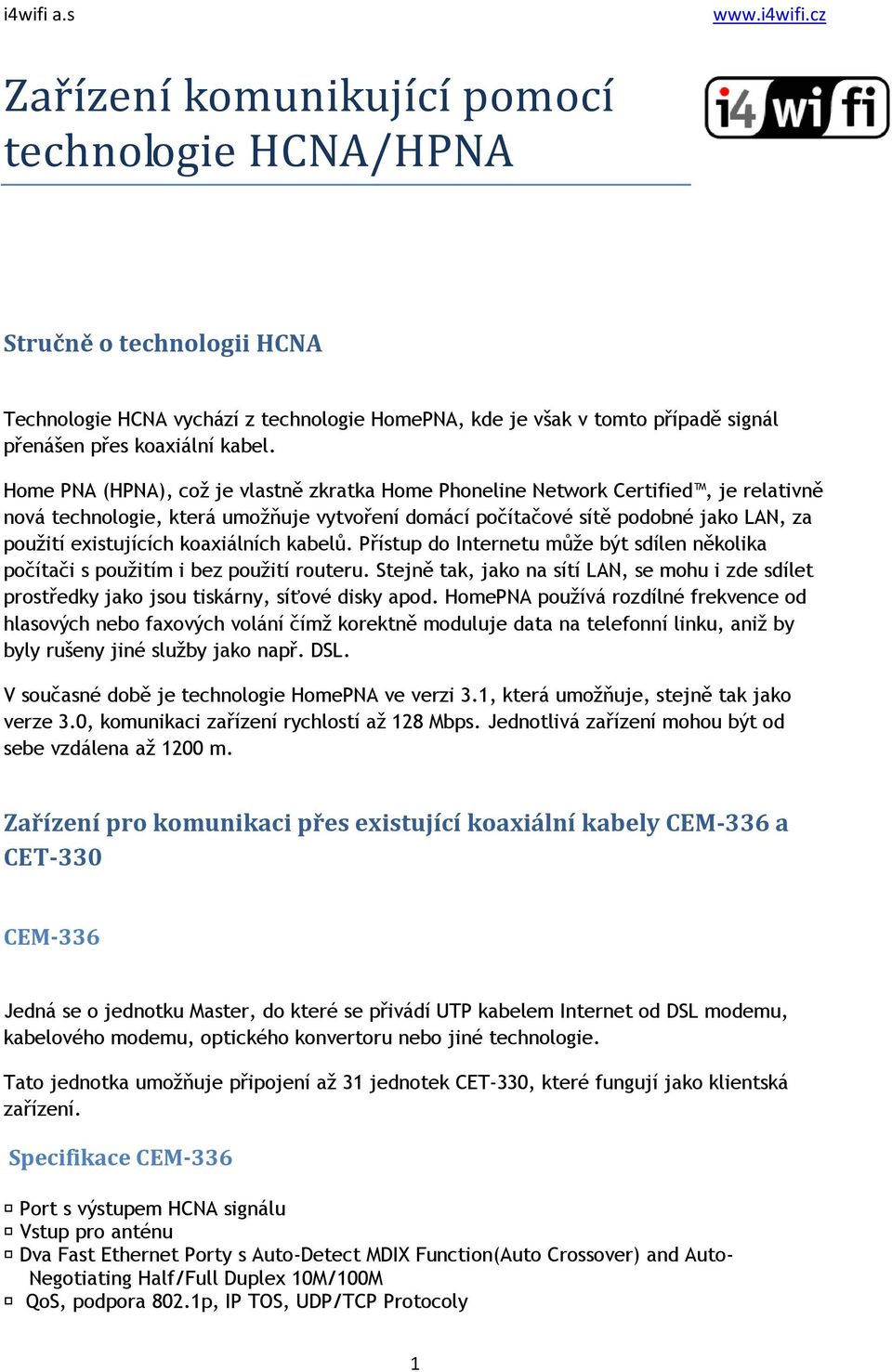

1 Zařízení komunikující pomocí technologie HCNA/HPNA Stručně o technologii HCNA Technologie HCNA vychází z technologie HomePNA, kde je však v tomto případě signál přenášen přes koaxiální kabel. Home PNA (HPNA), což je vlastně zkratka Home Phoneline Network Certified, je relativně nová technologie, která umožňuje vytvoření domácí počítačové sítě podobné jako LAN, za použití existujících koaxiálních kabelů. Přístup do Internetu může být sdílen několika počítači s použitím i bez použití routeru. Stejně tak, jako na sítí LAN, se mohu i zde sdílet prostředky jako jsou tiskárny, síťové disky apod. HomePNA používá rozdílné frekvence od hlasových nebo faxových volání čímž korektně moduluje data na telefonní linku, aniž by byly rušeny jiné služby jako např. DSL. V současné době je technologie HomePNA ve verzi 3.1, která umožňuje, stejně tak jako verze 3.0, komunikaci zařízení rychlostí až 128 Mbps. Jednotlivá zařízení mohou být od sebe vzdálena až 1200 m. Zařízení pro komunikaci přes existující koaxiální kabely CEM-336 a CET-330 CEM-336 Jedná se o jednotku Master, do které se přivádí UTP kabelem Internet od DSL modemu, kabelového modemu, optického konvertoru nebo jiné technologie. Tato jednotka umožňuje připojení až 31 jednotek CET-330, které fungují jako klientská zařízení. Specifikace CEM-336 Port s výstupem HCNA signálu Vstup pro anténu Dva Fast Ethernet Porty s Auto-Detect MDIX Function(Auto Crossover) and Auto- Negotiating Half/Full Duplex 10M/100M QoS, podpora 802.1p, IP TOS, UDP/TCP Protocoly 1

koaxiálních kabelů. Přístup do Internetu může být sdílen několika počítači s použitím i bez použití routeru.

2 Možnost připojení až 31 jednotek CET-330 ( FW v2.7.5 a vyšší) Diagnostické funkce. Zabudovaný WEB server a Telnet Server pro podporu vzdálené správy pře Webový prohlížeč nebo Telnet Protokol Podpora vzdáleného upgradu System Firmware a HCNA Driver. Podpora vzdáleného ugradu připojených jednotek CET-330 Podpora SNMP Reset talčítko a DIP přepínač pro budoucí funkce Balení obsahuje: Jednotku master CEM-336 jeden DC 5V Power Adapter Jeden F-Type Koaxiální kabel (RG-59U) Jeden RJ-45 Ethernet kabel (CAT-5) Zadní panel: Konektory: 1. DC5V: Vstup pro napájecí adapter. 2. Reset: Krátké stisknutí provede reboot zařízení. Při držení tlačítka 5 vteřin se uvede zařízení do továrního nastavení 3. LAN1/LAN2: Dva fast Ethernet porty pro připojení Kabel/FTTH/xDSL Modemu pro přístup na Internet 4. DIP Switch 1 2: Rezervován pro různé budoucí možnosti. 5. HCNA: F konektor připojení sítě koaxiálních kabelů 6. TV/Antenna: Vstup pro stávající anténu LED indikace: 1. Power: Svítí, pokud je zapnut. 2. LAN Link/Act-1: Svítí, pokud je připojen UTP kabel a bliká, pokud na portu prochází data 3. LAN Link/Act-2: : Svítí, pokud je připojen UTP kabel a bliká, pokud na portu prochází data 4. HCNA Link/Act: Svítí, pokud je HCNA port aktivní a bliká, pokud na portu prochází data 5. HCNA SyncMode: Svítí, pokud je jednotka synchronizována s klientským zařízením CET HCNA Diag: Svítí, pokud jednotka komunikuje s klientským zařízením CET-330 2

Podpora vzdáleného ugradu připojených jednotek CET-330 Podpora SNMP Reset talčítko a DIP přepínač pro budoucí funkce Balení obsahuje: Jednotku master CEM-336 jeden DC 5V Power Adapter Jeden F-Type

3 Příklad zapojení: V případě zapojení více jednotek CEM-336 může být zapojení následující: 3

4 Konfigurace jednotky CEM-336 Administrace a nastavení se provádí jednoduše přes webové rozhraní. Nemusí se tedy instalovat žádné utility pro správu. V počítači stačí mít nastavenu adresu sítě z rozsahu x (mimo adresy ) a masku sítě: Do webového prohlížeče se zadá adresa Dále budete vyzvání k zadání jména. Ve výchozím nastavení je jméno i heslo admin. 4

V počítači stačí mít nastavenu adresu sítě z rozsahu 192.168.1.x (mimo adresy 192.168.1.1) a masku sítě: 255.

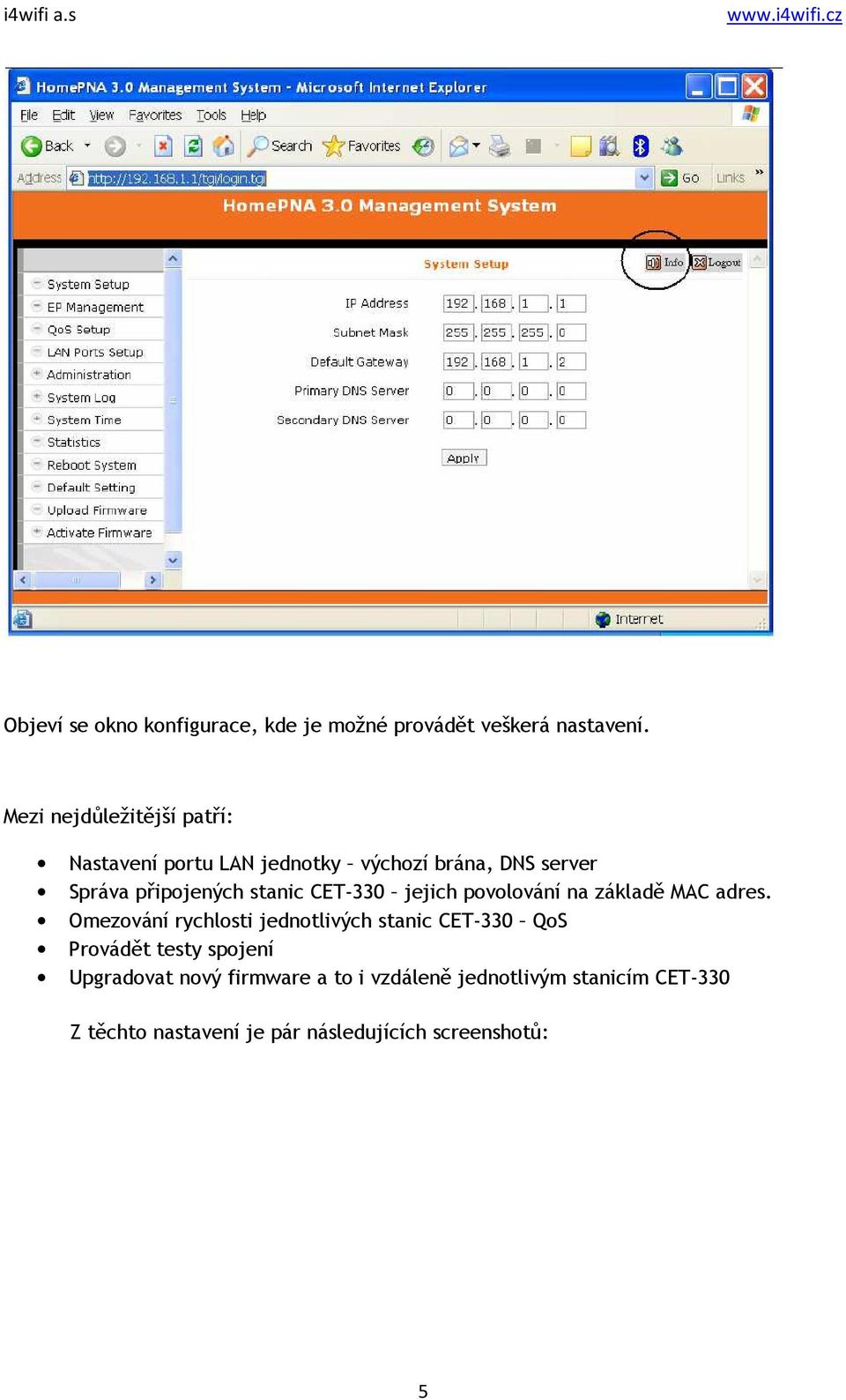

5 Objeví se okno konfigurace, kde je možné provádět veškerá nastavení. Mezi nejdůležitější patří: Nastavení portu LAN jednotky výchozí brána, DNS server Správa připojených stanic CET-330 jejich povolování na základě MAC adres. Omezování rychlosti jednotlivých stanic CET-330 QoS Provádět testy spojení Upgradovat nový firmware a to i vzdáleně jednotlivým stanicím CET-330 Z těchto nastavení je pár následujících screenshotů: 5

stanic CET-330 jejich povolování na základě MAC adres.

6 6

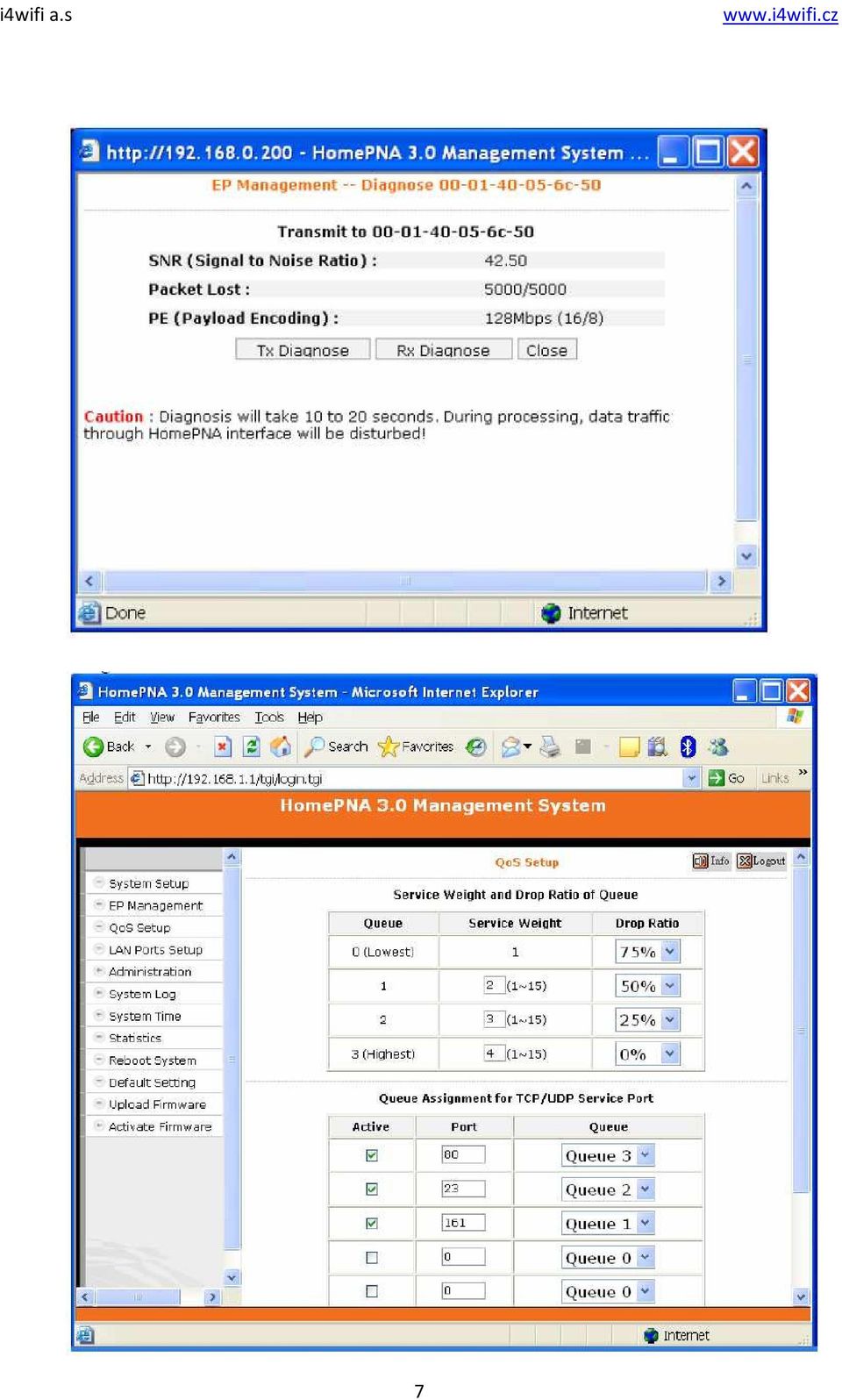

7 7

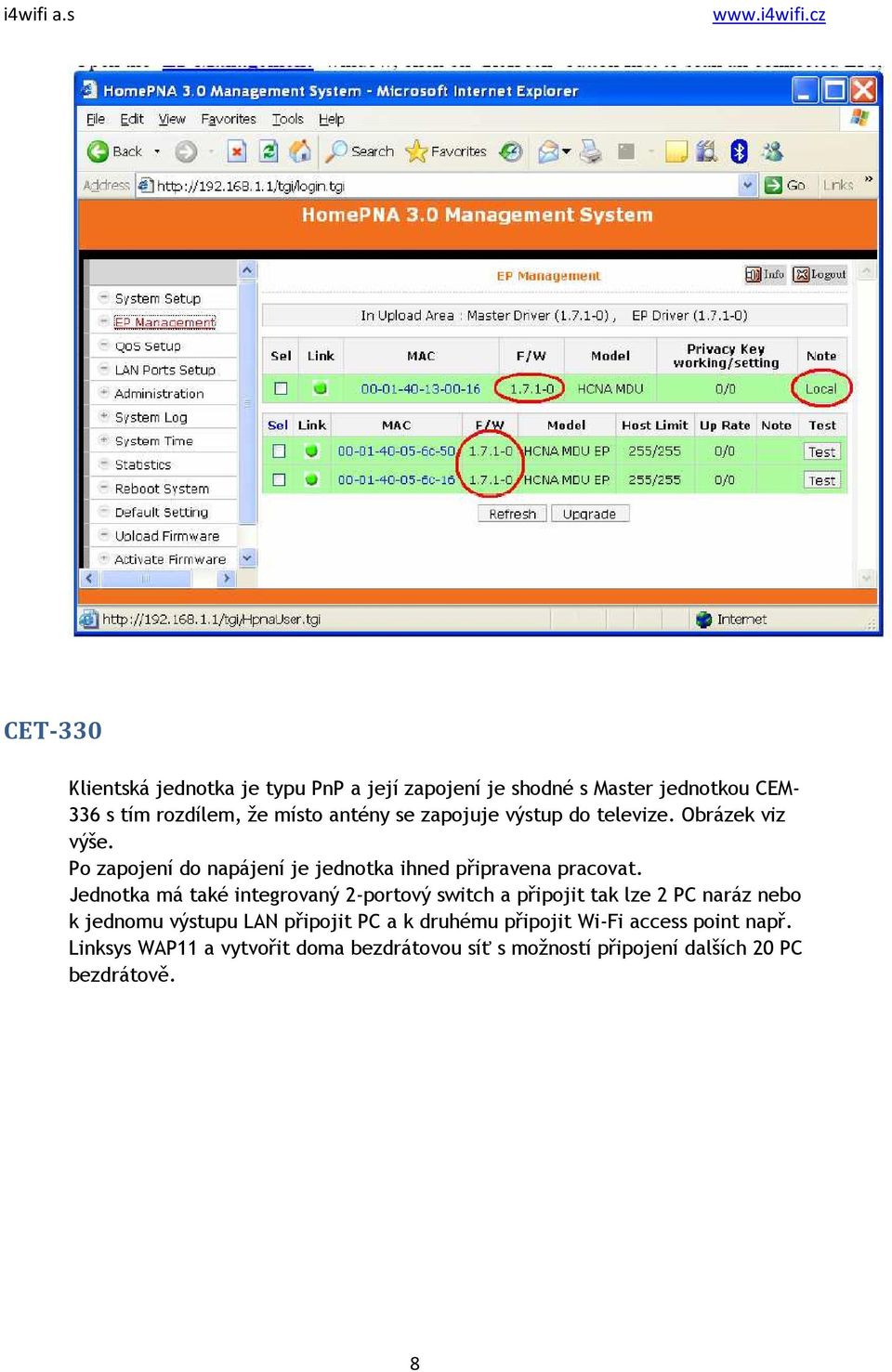

8 CET-330 Klientská jednotka je typu PnP a její zapojení je shodné s Master jednotkou CEM- 336 s tím rozdílem, že místo antény se zapojuje výstup do televize. Obrázek viz výše. Po zapojení do napájení je jednotka ihned připravena pracovat. Jednotka má také integrovaný 2-portový switch a připojit tak lze 2 PC naráz nebo k jednomu výstupu LAN připojit PC a k druhému připojit Wi-Fi access point např. Linksys WAP11 a vytvořit doma bezdrátovou síť s možností připojení dalších 20 PC bezdrátově. 8

Jednotka má také integrovaný 2-portový switch a připojit tak lze 2 PC naráz nebo k jednomu výstupu LAN připojit PC a k
