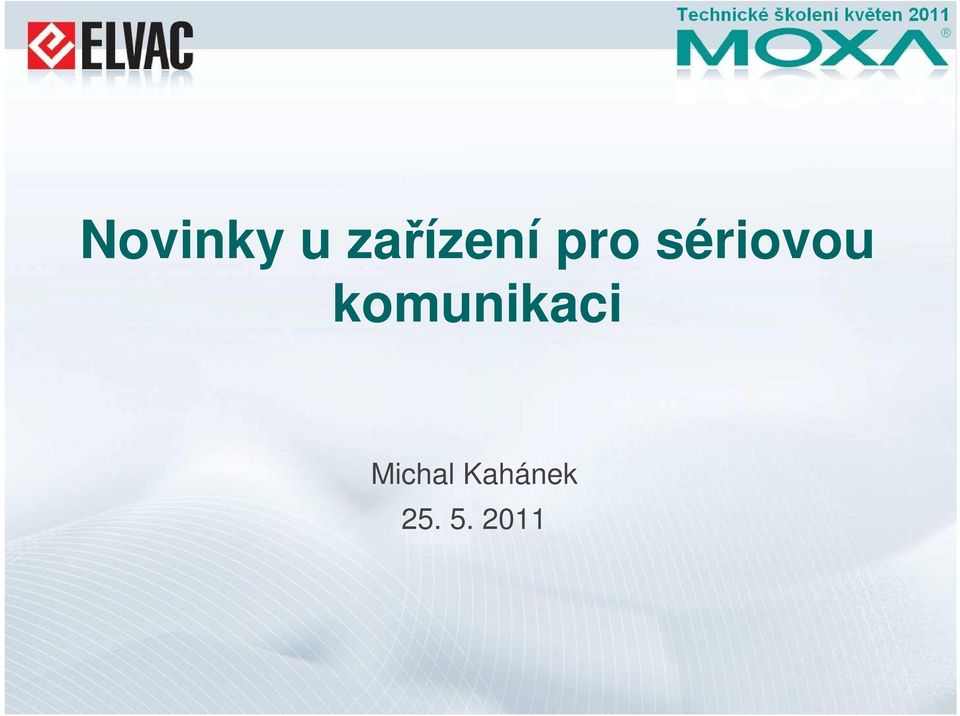

Novinky u zařízení pro sériovou komunikaci. Michal Kahánek

Transkript

1

2 Novinky u zařízení pro sériovou komunikaci Michal Kahánek

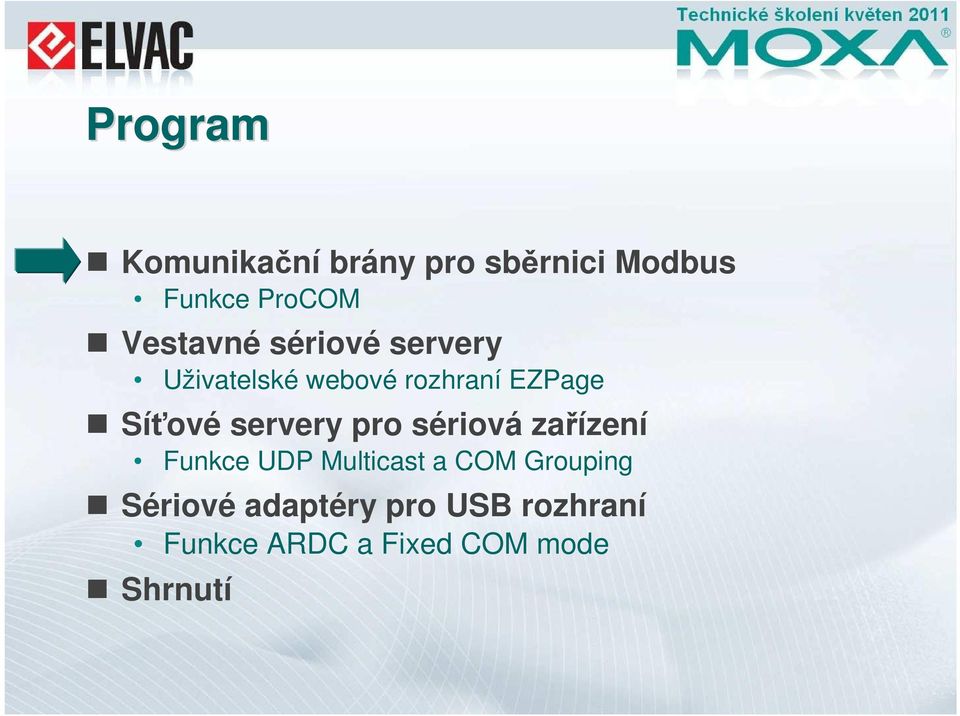

3 Program Komunikační brány pro sběrnici Modbus Funkce ProCOM Vestavné sériové servery Uživatelské webové rozhraní EZPage Síťové servery pro sériová zařízení Funkce UDP Multicast a COM Grouping Sériové adaptéry pro USB rozhraní Funkce ARDC a Fixed COM mode Shrnutí

4 Co je ProCOM? Vytvoří virtuální COM port na PC pracujícím jako Modbus RTU/ASCII Master Odstraňuje omezení vzdálenosti u sériových Modbus sběrnic Modbus RTU ProCOM Modbus RTU/ASCII Slave Modbus RTU/ASCII Master Modbus TCP Modbus TCP Slave

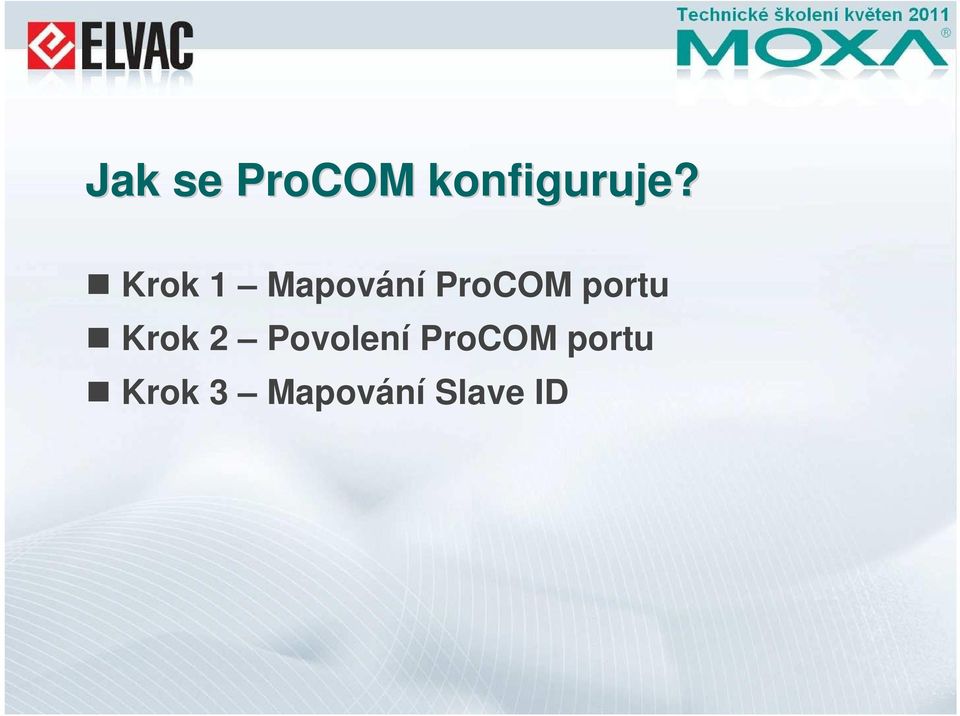

5 Jak se ProCOM konfiguruje? Krok 1 Mapování ProCOM portu Krok 2 Povolení ProCOM portu Krok 3 Mapování Slave ID

6 Krok 1. Mapování ProCOM portů *Každé zařízení podporuje maximálně 4 ProCOM porty

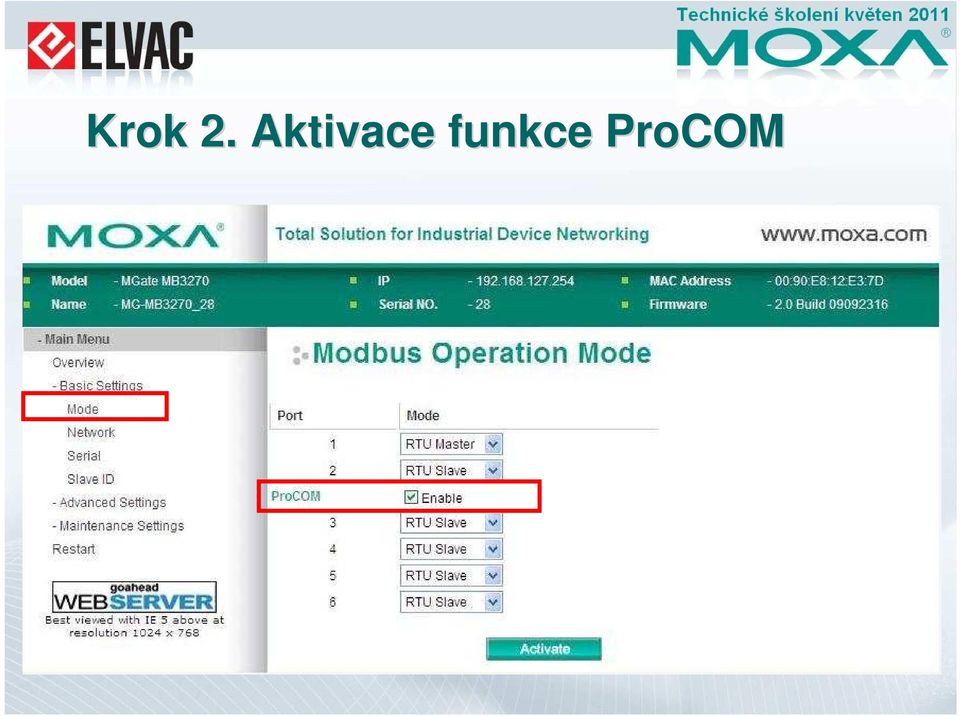

7 Krok 2. Aktivace funkce ProCOMP

8 Krok 3. Mapování adres Slave zařízen zení Serial Slave TCP Slave

9 Nové funkce komunikačních bran MB3000 Standardní modely Pokročilé modely Model MB3180 MB3280 MB3480 MB3170/ MB3170I MB3270/ MB3270I Seznam povolených IP adres FW 1.2 FW 2.0 FW 2.0 Webová konzola - FW 2.0 FW 2.0 ProCOM - - FW 2.0 *MGate Manager 1.4 nebo novější

10 Program Komunikační brány pro sběrnici Modbus Funkce ProCOM Vestavné sériové servery Uživatelské webové rozhraní EZPage Síťové servery pro sériová zařízení Funkce UDP Multicast a COM Grouping Sériové adaptéry pro USB rozhraní Funkce ARDC a Fixed COM mode Shrnutí

11 MiiNePort E2 Model Řada MiiNePort E2 Typ Zásuvný modul Rozměry 29 x 17 x 9mm CPU 32-bit ARM 7, MiiNe RAM / Flash 4MB / 2MB GPIO 4 Ethernetový transformátor Ano Ethernetový konektor 4-pin pin hřebenový Spotřeba (Max.) / (Max.) Sériové signály Komunikační rychlost Operační módy Ovladače Utility Konfigurace EZTechnology TTL (3.3V) TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND 50bps až 921.6Kbps, libovolně nastavitelná Real COM, TCP (Server/Client), RFC 2217, UDP, MCSC, Ethernet Modem Windows Real COM, Linux Real TTY, UNIX Fixed TTY Search Utility Web, Telnet, Serial (Serial Command Mode) EZPower, EZPage, SCM, AutoCFG, MCSC

12 Co je EZPage? Uživatelská webová konzola Síťová konfigurace (MiiNePort E2) Monitorování stavu (připojené sériové zařízení) Zařízení

13 Program Komunikační brány pro sběrnici Modbus Funkce ProCOM Vestavné sériové servery Uživatelské webové rozhraní EZPage Síťové servery pro sériová zařízení Funkce UDP Multicast a COM Grouping Sériové adaptéry pro USB rozhraní Funkce ARDC a Fixed COM mode Shrnutí

14 UDP Multicast Podporované modely: NPort 5100A/5200A Series NPort IA5150A/IA5250A/IA5450A Series

15 Co je to Multicast Multicast je technologie pro komunikaci mezi skupinou zařízení v IP síti. Unicast Multicast Broadcast S S S Jedno s jedním Jedno s více Jedno s více

16 NPort UDP Multicast IGMP IP Group Group Ethernet Serial UDP IP: Základní principy - Aktivní přenos sériových dat po Ethernetové síti - Podpora IGMP přepínačů/serverů - Přenos v reálném čase - Více lokalit

17 Řídicí PC Aplikace na železnici ovládání dveří a řízení klimatizace PLC Řídicí počítač zasílá povely do všech PLC v síti, která obsahuje i jiná zařízení. UDP Multicast je zejména užitečný, pokud je počet vagónů proměnný.

18 Konfigurace IP rozsah Multicast skupin: ~ (Class D)

19 COM Grouping Podporované modely: NPort 5000/5000A Series NPort IA5000/IA5000A Series

20 Co je COM Grouping? Funkce COM Grouping simuluje v síti Ethernet chování sběrnice RS-485 složené z více zařízení. COM 1 COM 1 RS-485 Ethernet COM 1

21 Použit ití funkce COM Grouping pro ovládání displejů COM 4 Ethernet COM 4

22 Jak nakonfigurovat COM Grouping? Vytvořen ení skupiny COM Group Přidání portu do skupiny COM Group Odebrání portu ze skupiny COM Group Zrušen ení skupiny COM Group Nastavení portu ve skupině COM Group Podporované ovladače: Verze OS Max. počet portů NPort Administration Suite V1.14 nebo novější Windows NT nebo novější 32 v každé skupině COM Group

23 Vytvořen ení skupiny COM Group Krok 1: Výběr členů skupiny 1 2

24 Krok 2: Sloučen ení portů 3 4 5

25 Krok 3: Aktivace změn 6

26 Konfigurace portů ve skupině COM Group- Změna Read/Write/Signal Status oprávn vnění Krok 1: Výběr r kteréhokoli COM portu z požadovan adované COM Group 1 2

27 Krok 2: Konfigurace portu Signal Status port Port bez nastavení Signal Status 4 3 5

28 Krok 3: Změna oprávn vnění portů Write Read 6 Read Read Write 7 Pouze jeden Signal Status port ve skupině

29 Krok 4: Aktivace změn 8

30 Program Komunikační brány pro sběrnici Modbus Funkce ProCOM Vestavné sériové servery Uživatelské webové rozhraní EZPage Síťové servery pro sériová zařízení Funkce UDP Multicast a COM Grouping Sériové adaptéry pro USB rozhraní Funkce ARDC a Fixed COM mode Shrnutí

31 ARDC je zkratka pro Auto Recovery Data Communication Technologie pro obnovu USB-to-Serial komunikace po dočasném odpojení USB portu.

32 UPort bez ARDC Reset Aplikace a nová konfigurace zastavena! portu. USB Nutný port manuální je připojen zásah. zpět. Nechtěné Funkce Nové odpojení otevření obnovena portu. USB portu!

33 UPort s ARDC Opětovné připojení USB portu a obnova komunikace. Automatická USB port byl dočasně obnova funkce odpojen.

34 Chování ARDC Odpojení USB portu Zachování původních stavůřídicích signálů, nastavení parametrů sériové komunikace a řízení toku dat. Uchování změn výše uvedených parametrů provedených po dobu odpojení USB portu. (* pouze UPort 1200/1400/1600)

35 Chování ARDC Opětovn tovné připojení USB portu Reset FIFO a datových bufferů. Obnova stavu řídicích signálů, parametrů sériové komunikace a řízení toku dat. Obnova obousměrné komunikace.

36 Modely podporující ARDC Řada UPort 1100 UPort 1110, 1130, 1130I, 1150, 1150I Řada UPort 1200/1400/1600 UPort 1250, 1250I UPort 1410, 1450, 1450I UPort , UPort ,

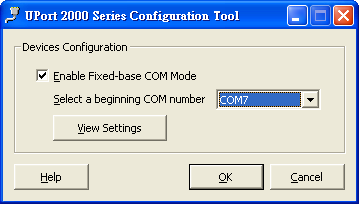

37 Funkce Fixed-base COM Funkce Fixed-base COM Nastavení pevného výchozího čísla COM portu Stejné číslo COM portu po instalaci Stejné číslo COM portu po výměně za jiný Moxa UPort Jak se konfiguruje Start -> Program File -> Moxa UPort Windows Driver -> UPort Configuration Utility Zatrhnout Enable Fixed-base COM Mode a zvolit číslo COM portu

38 Funkce Fixed-base COM Požadované porty COM 10, 11 Disable COM Nutnost 3 nového nastavení COM 4 Přiřazení dostupných čísel COM portů Enable COM 10 COM 11

39 Program Komunikační brány pro sběrnici Modbus Funkce ProCOM Vestavné sériové servery Uživatelské webové rozhraní EZPage Síťové servery pro sériová zařízení Funkce UDP Multicast a COM Grouping Sériové adaptéry pro USB rozhraní Funkce ARDC a Fixed COM mode Shrnutí

40 Shrnutí Komunikační brány MGate nově umožňují vzdálené připojení zařízení k aplikacím bez podpory protokolu ModbusTCP U vestavných sériových serverů je možné si vytvořit vlastní uživatelské webové rozhraní Nové operační módy sériových serverů umožňují efektivnější využití přenosového pásma a flexibilnější návrh topologie Sériové adaptéry pro USB rozhraní podporují automatickou obnovu komunikace po dočasném odpojení USB portu
