Plynové filtry DN15 DN150

Transkript

1 FG Plynové filtry DN15 DN150

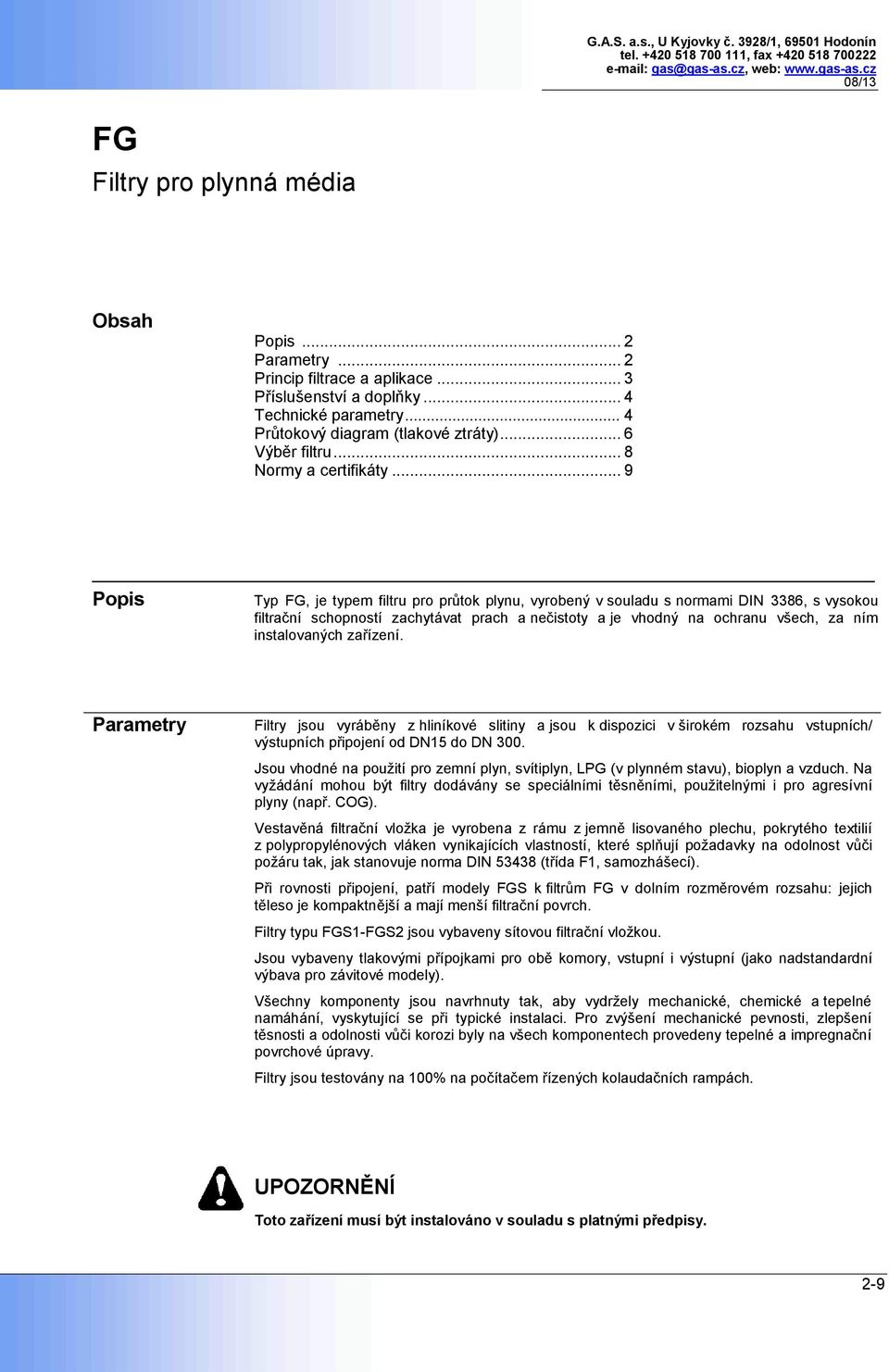

2 FG Filtry pro plynná média Obsah Popis... 2 Parametry... 2 Princip filtrace a aplikace... 3 Příslušenství a doplňky... 4 Technické parametry... 4 Průtokový diagram (tlakové ztráty)... 6 Výběr filtru... 8 Normy a certifikáty... 9 Popis Typ FG, je typem filtru pro průtok plynu, vyrobený v souladu s normami DIN 3386, s vysokou filtrační schopností zachytávat prach a nečistoty a je vhodný na ochranu všech, za ním instalovaných zařízení. Parametry Filtry jsou vyráběny z hliníkové slitiny a jsou k dispozici v širokém rozsahu vstupních/ výstupních připojení od DN15 do DN 300. Jsou vhodné na použití pro zemní plyn, svítiplyn, LPG (v plynném stavu), bioplyn a vzduch. Na vyžádání mohou být filtry dodávány se speciálními těsněními, použitelnými i pro agresívní plyny (např. COG). Vestavěná filtrační vložka je vyrobena z rámu z jemně lisovaného plechu, pokrytého textilií z polypropylénových vláken vynikajících vlastností, které splňují požadavky na odolnost vůči požáru tak, jak stanovuje norma DIN (třída F1, samozhášecí). Při rovnosti připojení, patří modely FGS k filtrům FG v dolním rozměrovém rozsahu: jejich těleso je kompaktnější a mají menší filtrační povrch. Filtry typu FGS1-FGS2 jsou vybaveny sítovou filtrační vložkou. Jsou vybaveny tlakovými přípojkami pro obě komory, vstupní i výstupní (jako nadstandardní výbava pro závitové modely). Všechny komponenty jsou navrhnuty tak, aby vydržely mechanické, chemické a tepelné namáhání, vyskytující se při typické instalaci. Pro zvýšení mechanické pevnosti, zlepšení těsnosti a odolnosti vůči korozi byly na všech komponentech provedeny tepelné a impregnační povrchové úpravy. Filtry jsou testovány na 100% na počítačem řízených kolaudačních rampách. UPOZORNĚNÍ Toto zařízení musí být instalováno v souladu s platnými předpisy. 2-9

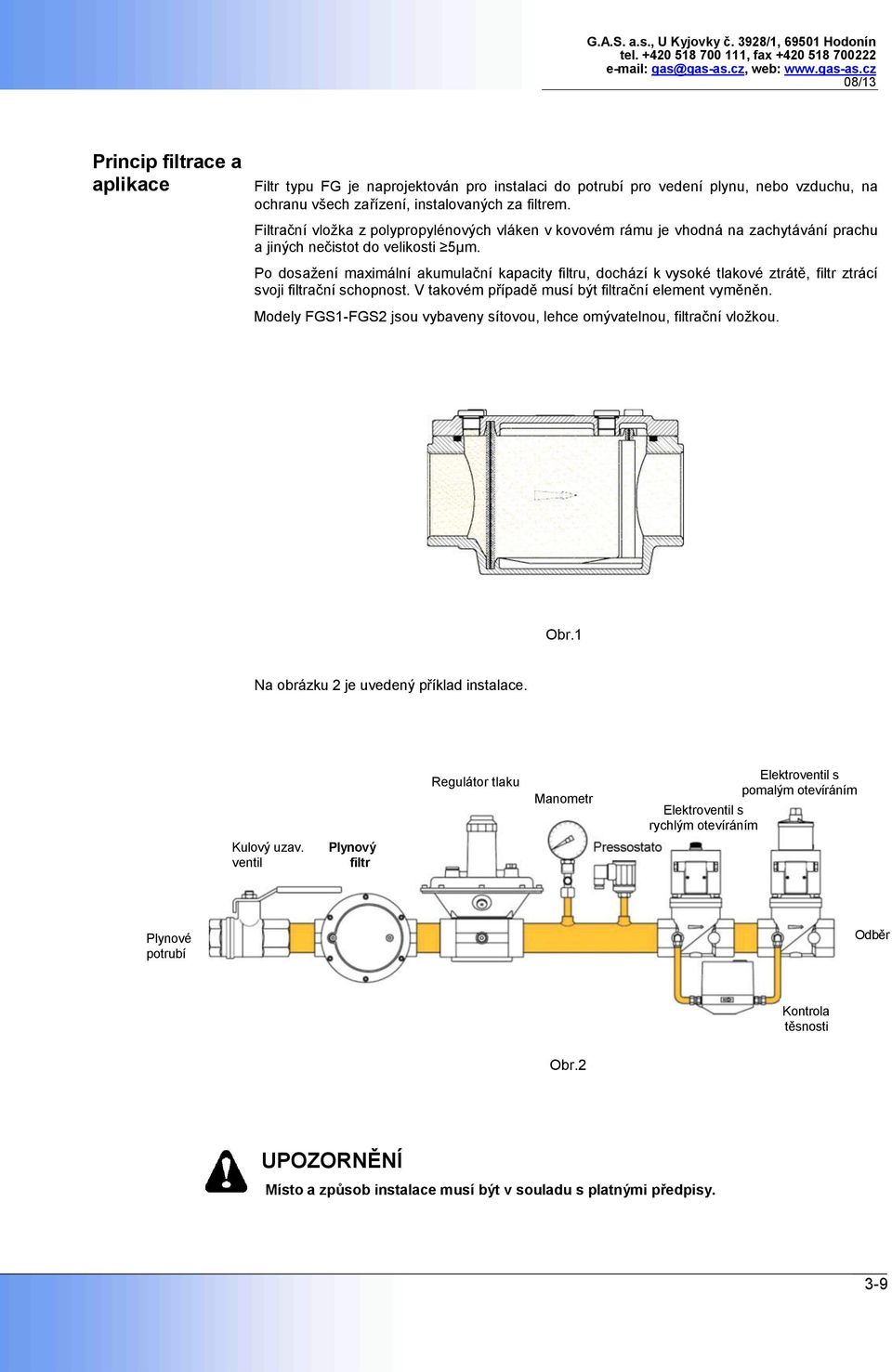

3 Princip filtrace a aplikace Filtr typu FG je naprojektován pro instalaci do potrubí pro vedení plynu, nebo vzduchu, na ochranu všech zařízení, instalovaných za filtrem. Filtrační vložka z polypropylénových vláken v kovovém rámu je vhodná na zachytávání prachu a jiných nečistot do velikosti 5µm. Po dosažení maximální akumulační kapacity filtru, dochází k vysoké tlakové ztrátě, filtr ztrácí svoji filtrační schopnost. V takovém případě musí být filtrační element vyměněn. Modely FGS1-FGS2 jsou vybaveny sítovou, lehce omývatelnou, filtrační vložkou. Obr.1 Na obrázku 2 je uvedený příklad instalace. Kulový uzav. ventil Plynový filtr Regulátor tlaku Manometr Elektroventil s rychlým otevíráním Elektroventil s pomalým otevíráním Plynové potrubí Odběr Kontrola těsnosti Obr.2 UPOZORNĚNÍ Místo a způsob instalace musí být v souladu s platnými předpisy

4 Příslušenství a doplňky Komory na vstupu a výstupu mohou být vybaveny přípojkami, na které je možno instalovat tlakový snímač / tlakoměr a sledovat tak tlakové ztráty. Na vyžádání je možno tyto přípojky dodat i dodatečně (montáž zabezpečí uživatel). Technické parametry Připojení Maximální provozní tlak Teplota okolí Průtok Velikost oka filtrační vložky Třída filtrace Tlakové přípojky (pokud jsou osazeny) Instalace Druh plynu Materiály ve styku s plynem Tab. 1 Závitové ISO 7-1 od Rp1/2 do Rp2 Přírubové PN16 ISO 7005 od DN65 do DN150 (DN40 a DN 50 jsou k dispozici také) 2 bar (200 kpa) 6 bar (600 kpa) -15 C / +80 C Viz tabulky 5 µm G4 (podle EN 779) Vstup/Výstup G1/8 pro závitové verze (kromě FGS1-FGS2) G1/4 pro přírubové verze Podle ISO Do horizontálních a vertikálních potrubí Zemní plyn, svítiplyn, LPG (v plynné formě) třídy 1,2,3, bioplyn a vzduch Na vyžádání speciální verze pro COG(koksárenský plyn) Hliníkové slitiny Zinkovaná ocel Polypropylénové vlákna Nitrilická guma (NBR) Fluoroelastomer (FPM) (volitelně) 4-9

5 Model Js (DN) Faktor průtoku Kvs [m 3 /h] Obr.3 Zástavbové rozměry [mm] Hmotnost [Kg] Tab. 2 Filtrační plocha [cm 2 ] A B C Int h FGS1 Rp 1/2 6, ,24 17 FGS2 Rp 3/ ,22 17 FG1 Rp 1/2 6, ,39 55 FG2 Rp 3/ ,38 55 FGS3 Rp ,36 55 FG3 Rp , FG35 Rp 11/ , FGS4 Rp 11/ , FG4 Rp 11/ ,2 330 FG6 Rp ,0 330 FG7 DN x18 8,5 535 FG8 DN x18 8,4 535 FG9 DN x18 13,5 860 FG93 DN x18 22, FG95 DN x23 24,

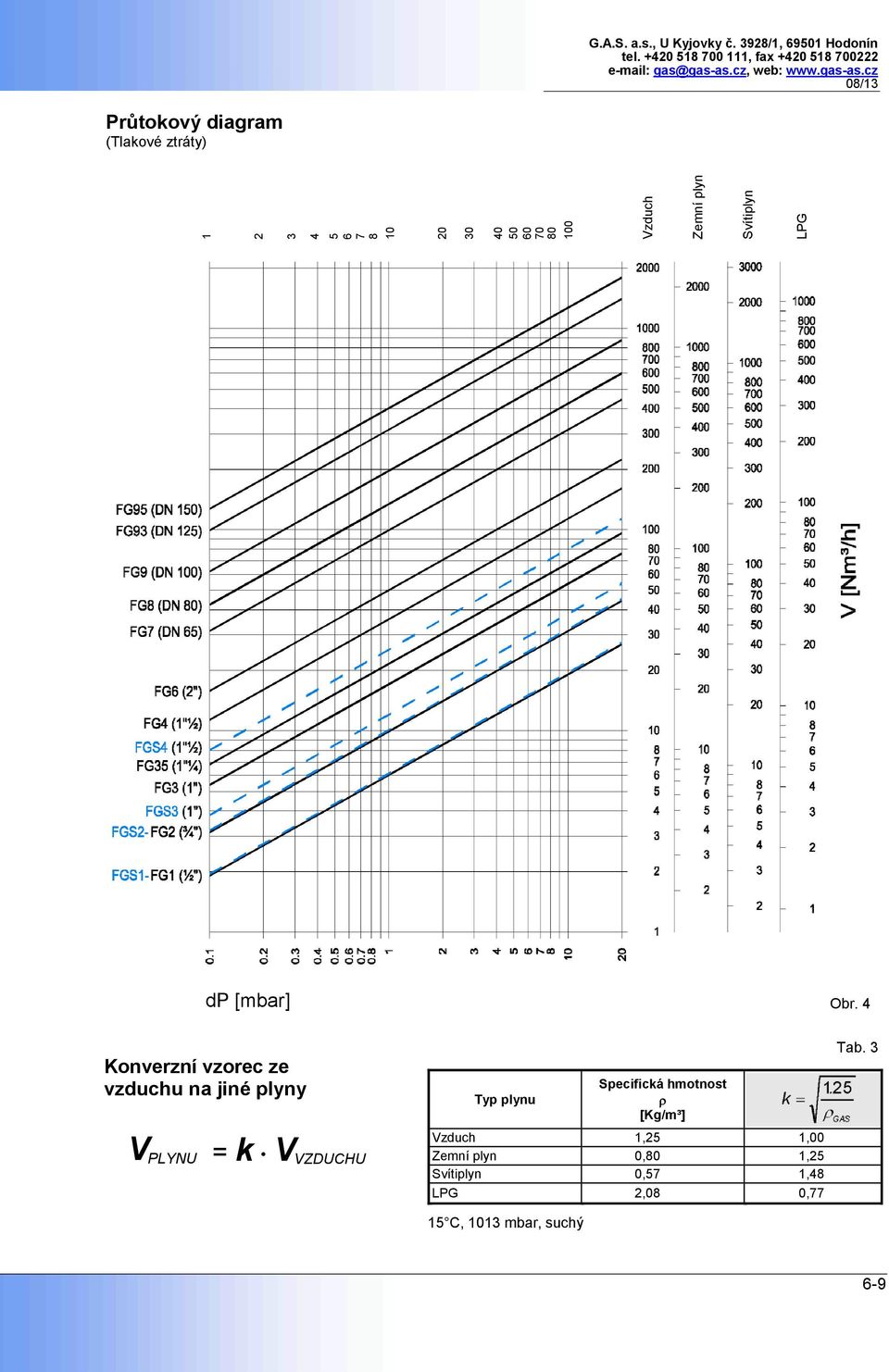

6 Vzduch Zemní plyn Svítiplyn LPG G.A.S. a.s., U Kyjovky č. 3928/1, Hodonín Průtokový diagram (Tlakové ztráty) dp [mbar] Obr. 4 Konverzní vzorec ze vzduchu na jiné plyny V PLYNU = k.v VZDUCHU Typ plynu. 15 C, 1013 mbar, suchý Specifická hmotnost [Kg/m³] Vzduch 1,25 1,00 Zemní plyn 0,80 1,25 Svítiplyn 0,57 1,48 LPG 2,08 0,77 Tab

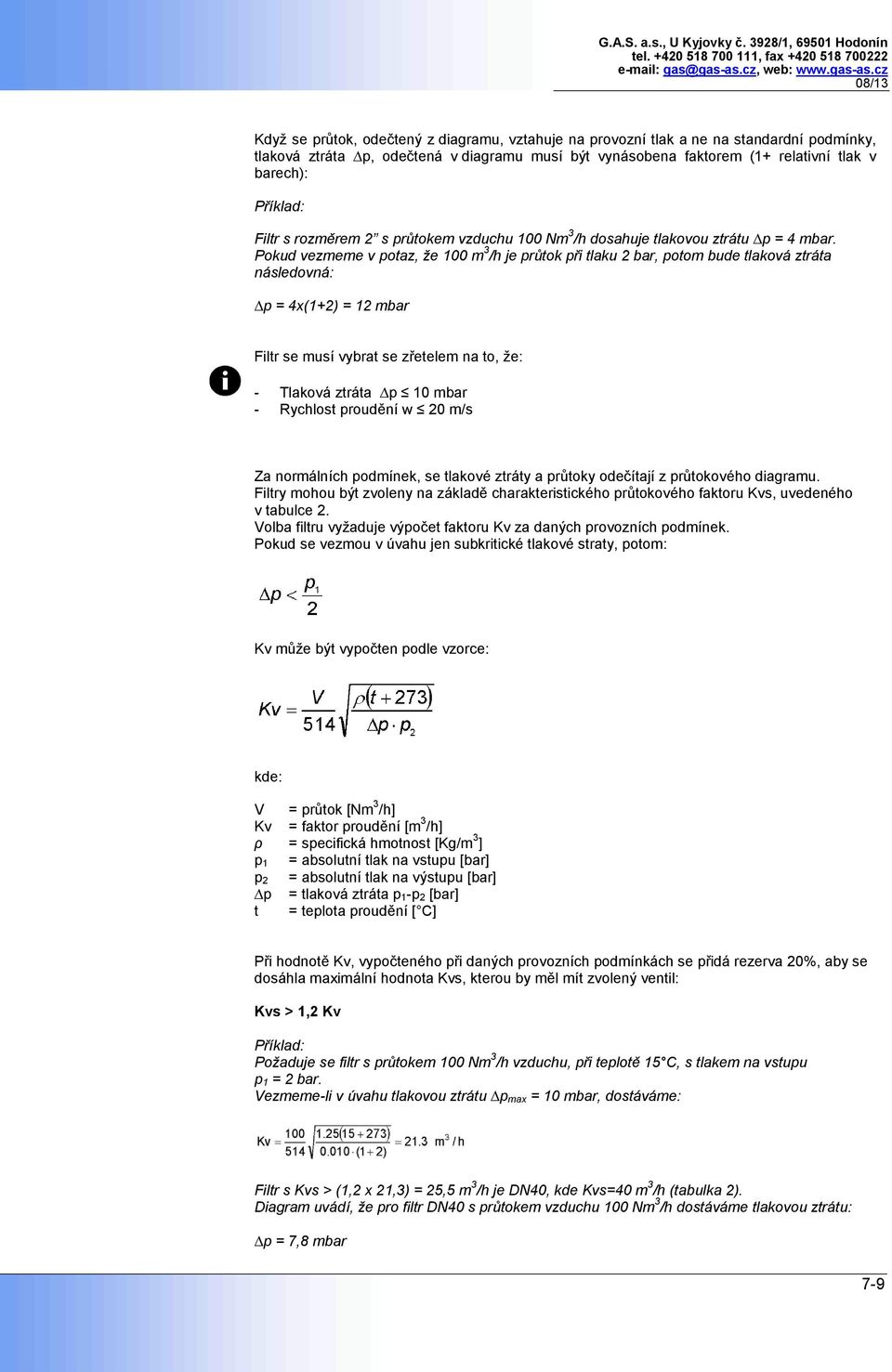

7 Když se průtok, odečtený z diagramu, vztahuje na provozní tlak a ne na standardní podmínky, tlaková ztráta p, odečtená v diagramu musí být vynásobena faktorem (1+ relativní tlak v barech): Příklad: Filtr s rozměrem 2 s průtokem vzduchu 100 Nm 3 /h dosahuje tlakovou ztrátu p = 4 mbar. Pokud vezmeme v potaz, že 100 m 3 /h je průtok při tlaku 2 bar, potom bude tlaková ztráta následovná: p = 4x(1+2) = 12 mbar Filtr se musí vybrat se zřetelem na to, že: - Tlaková ztráta p 10 mbar - Rychlost proudění w 20 m/s Za normálních podmínek, se tlakové ztráty a průtoky odečítají z průtokového diagramu. Filtry mohou být zvoleny na základě charakteristického průtokového faktoru Kvs, uvedeného v tabulce 2. Volba filtru vyžaduje výpočet faktoru Kv za daných provozních podmínek. Pokud se vezmou v úvahu jen subkritické tlakové straty, potom: Kv může být vypočten podle vzorce: kde: V = průtok [Nm 3 /h] Kv = faktor proudění [m 3 /h] ρ = specifická hmotnost [Kg/m 3 ] p 1 = absolutní tlak na vstupu [bar] p 2 = absolutní tlak na výstupu [bar] p = tlaková ztráta p 1-p 2 [bar] t = teplota proudění [ C] Při hodnotě Kv, vypočteného při daných provozních podmínkách se přidá rezerva 20%, aby se dosáhla maximální hodnota Kvs, kterou by měl mít zvolený ventil: Kvs > 1,2 Kv Příklad: Požaduje se filtr s průtokem 100 Nm 3 /h vzduchu, při teplotě 15 C, s tlakem na vstupu p 1 = 2 bar. Vezmeme-li v úvahu tlakovou ztrátu p max = 10 mbar, dostáváme: Filtr s Kvs > (1,2 x 21,3) = 25,5 m 3 /h je DN40, kde Kvs=40 m 3 /h (tabulka 2). Diagram uvádí, že pro filtr DN40 s průtokem vzduchu 100 Nm 3 /h dostáváme tlakovou ztrátu: p = 7,8 mbar 7-9

8 Přírubové Závitové G.A.S. a.s., U Kyjovky č. 3928/1, Hodonín Výběr filtru JS (DN) 2 bar 6 bar Doplňující kód Rp ½ Rp ¾ Rp 1 Rp 11/4 Rp 11/2 FGS12 FG12 FGS22 FG22 FGS32 FG32 FG352 FGS42 FG42 FG62 FGS16 FG16 FGS26 FG26 FGS36 FG36 FG356 FGS46 FG46 FG66 DN 65 FG72 FG76 DN 80 FG82 FG86 DN 100 FG92 FG96 DN 125 FG932 FG936 DN 150 FG952 FG956 Tab.4 Žádný= bez připojení měření tlaku (bez otvorů) A= zátka 1/8" na vstupu a výstupu (mimo FGS1-FGS2) K= speciální těsnění pro agresívní plyny A=zátka 1/4" na vstupu a výstupu K= speciální těsnění pro agresívní plyny Příklad: FGS42.A filtr se závitovými přípojkami Rp11/2, Pmax= 2 bar, spodní rozměrový rozsah a zátka 1/8 na vstupu a výstupu. Přípojky na měření tlaku musí být objednány s uvedením jejich kódu. Výrobce si vyhrazuje právo na technické doplnění a změny bez předchozího oznámení. 8-9

9 Normy a certifikace Filtry jsou projektovány a vyráběny v souladu s evropskými nařízeními, která se týkají zařízení pro plynová paliva pod tlakem. Především jsou v souladu s Nařízením pro tlaková zařízení (97/23/ES), s certifikátem vydaným autorizovanou osobou: C.S.I. Spa Viale Lombardia 20 I Bollate (MI) Systém řízení kvality je certifikován podle normy UNI EN ISO 9001, s certifikátem, vydaným autorizovanou osobou: Kiwa Gastec Italia Spa Via Treviso, 32/34 I San Vendemiano (TV) 9-9
