1 PLASTY A KOMPOZITNÍ MATERIÁLY NEJLEPŠÍ SPOJENÍ TĚCH NEJMODERNĚJŠÍCH MATERIÁLŮ Joined to last.

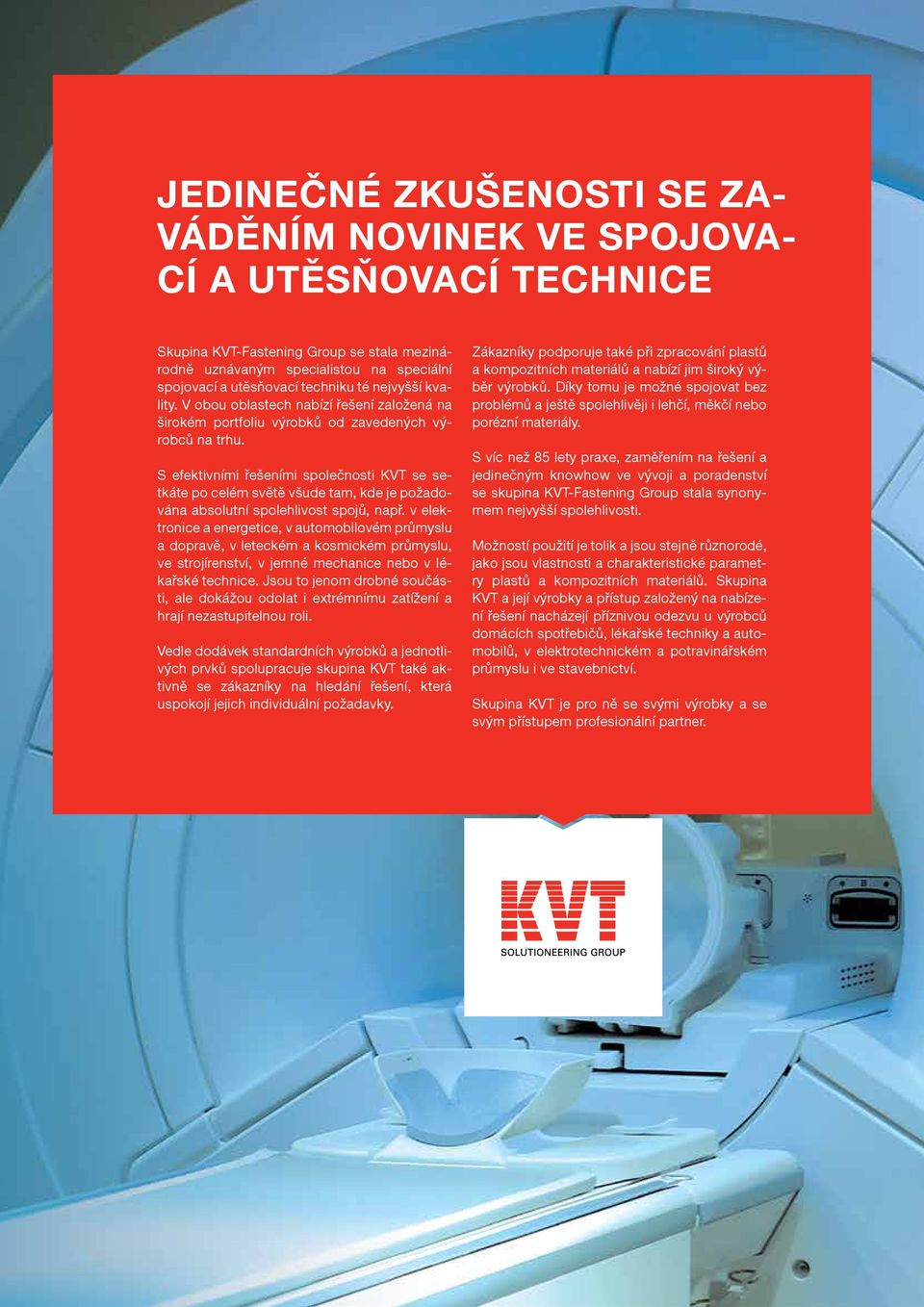

2 JEDINEČNÉ ZKUŠENOSTI SE ZA- VÁDĚNÍM NOVINEK VE SPOJOVA- CÍ A UTĚSŇOVACÍ TECHNICE Skupina KVT-Fastening Group se stala mezinárodně uznávaným specialistou na speciální spojovací a utěsňovací techniku té nejvyšší kvality. V obou oblastech nabízí řešení založená na širokém portfoliu výrobků od zavedených výrobců na trhu. S efektivními řešeními společnosti KVT se setkáte po celém světě všude tam, kde je požadována absolutní spolehlivost spojů, např. v elektronice a energetice, v automobilovém průmyslu a dopravě, v leteckém a kosmickém průmyslu, ve strojírenství, v jemné mechanice nebo v lékařské technice. Jsou to jenom drobné součásti, ale dokážou odolat i extrémnímu zatížení a hrají nezastupitelnou roli. Vedle dodávek standardních výrobků a jednotlivých prvků spolupracuje skupina KVT také aktivně se zákazníky na hledání řešení, která uspokojí jejich individuální požadavky. Zákazníky podporuje také při zpracování plastů a kompozitních materiálů a nabízí jim široký výběr výrobků. Díky tomu je možné spojovat bez problémů a ještě spolehlivěji i lehčí, měkčí nebo porézní materiály. S víc než 85 lety praxe, zaměřením na řešení a jedinečným knowhow ve vývoji a poradenství se skupina KVT-Fastening Group stala synonymem nejvyšší spolehlivosti. Možností použití je tolik a jsou stejně různorodé, jako jsou vlastnosti a charakteristické parametry plastů a kompozitních materiálů. Skupina KVT a její výrobky a přístup založený na nabízení řešení nacházejí příznivou odezvu u výrobců domácích spotřebičů, lékařské techniky a automobilů, v elektrotechnickém a potravinářském průmyslu i ve stavebnictví. Skupina KVT je pro ně se svými výrobky a se svým přístupem profesionální partner. 2

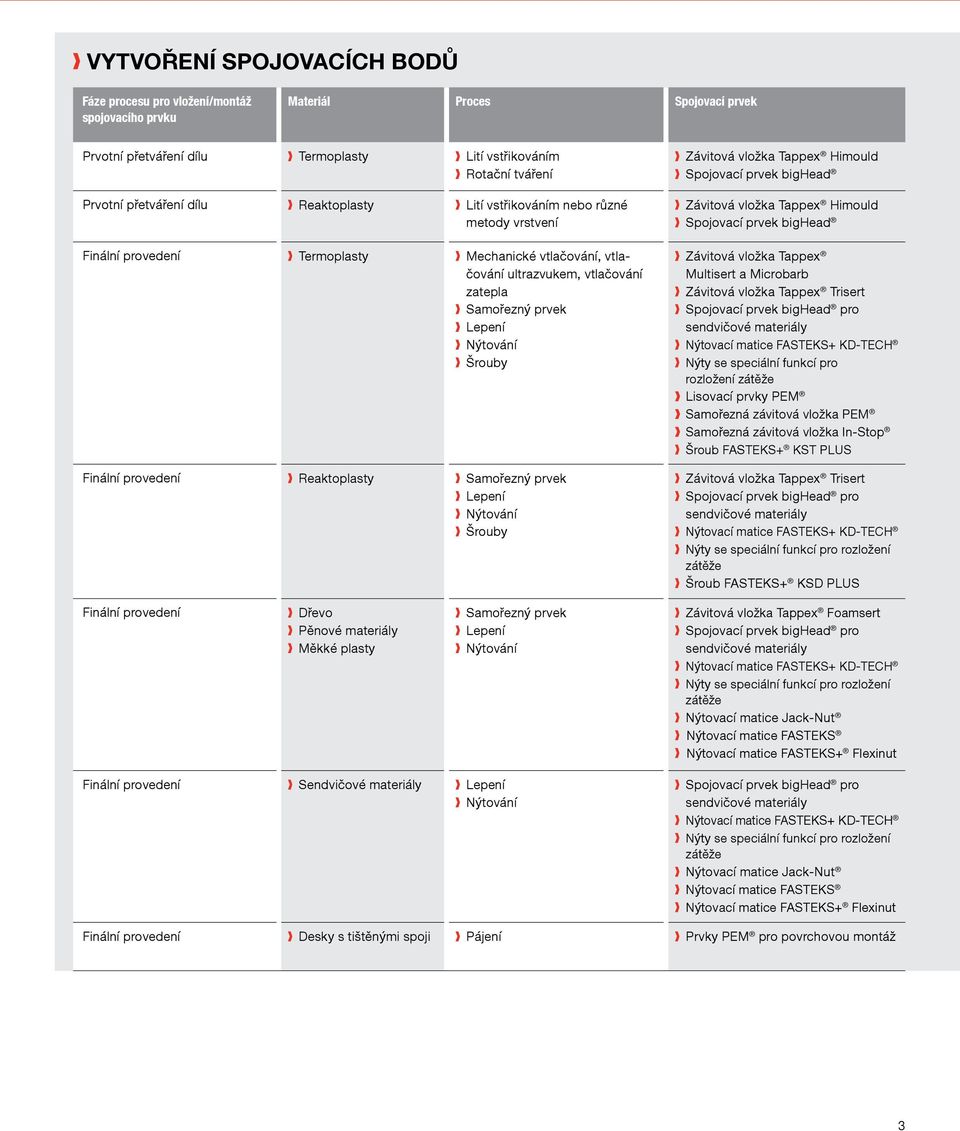

3 VYTVOŘENÍ SPOJOVACÍCH BODŮ Fáze procesu pro vložení/montáž spojovacího prvku Materiál Proces Spojovací prvek Prvotní přetváření dílu Termoplasty Lití vstřikováním Rotační tváření Prvotní přetváření dílu Reaktoplasty Lití vstřikováním nebo různé metody vrstvení Finální provedení Termoplasty Mechanické vtlačování, vtlačování ultrazvukem, vtlačování zatepla Samořezný prvek Lepení Nýtování Šrouby Finální provedení Reaktoplasty Samořezný prvek Lepení Nýtování Šrouby Závitová vložka Tappex Himould Spojovací prvek bighead Závitová vložka Tappex Himould Spojovací prvek bighead Závitová vložka Tappex Multisert a Microbarb Závitová vložka Tappex Trisert Spojovací prvek bighead pro sendvičové materiály Nýtovací matice FASTEKS+ KD-TECH Nýty se speciální funkcí pro rozložení zátěže Lisovací prvky PEM Samořezná závitová vložka PEM Samořezná závitová vložka In-Stop Šroub FASTEKS+ KST PLUS Závitová vložka Tappex Trisert Spojovací prvek bighead pro sendvičové materiály Nýtovací matice FASTEKS+ KD-TECH Nýty se speciální funkcí pro rozložení zátěže Šroub FASTEKS+ KSD PLUS Finální provedení Dřevo Pěnové materiály Měkké plasty Samořezný prvek Lepení Nýtování Závitová vložka Tappex Foamsert Spojovací prvek bighead pro sendvičové materiály Nýtovací matice FASTEKS+ KD-TECH Nýty se speciální funkcí pro rozložení zátěže Nýtovací matice Jack-Nut Nýtovací matice FASTEKS Nýtovací matice FASTEKS+ Flexinut Finální provedení Sendvičové materiály Lepení Nýtování Spojovací prvek bighead pro sendvičové materiály Nýtovací matice FASTEKS+ KD-TECH Nýty se speciální funkcí pro rozložení zátěže Nýtovací matice Jack-Nut Nýtovací matice FASTEKS Nýtovací matice FASTEKS+ Flexinut Finální provedení Desky s tištěnými spoji Pájení Prvky PEM pro povrchovou montáž 3

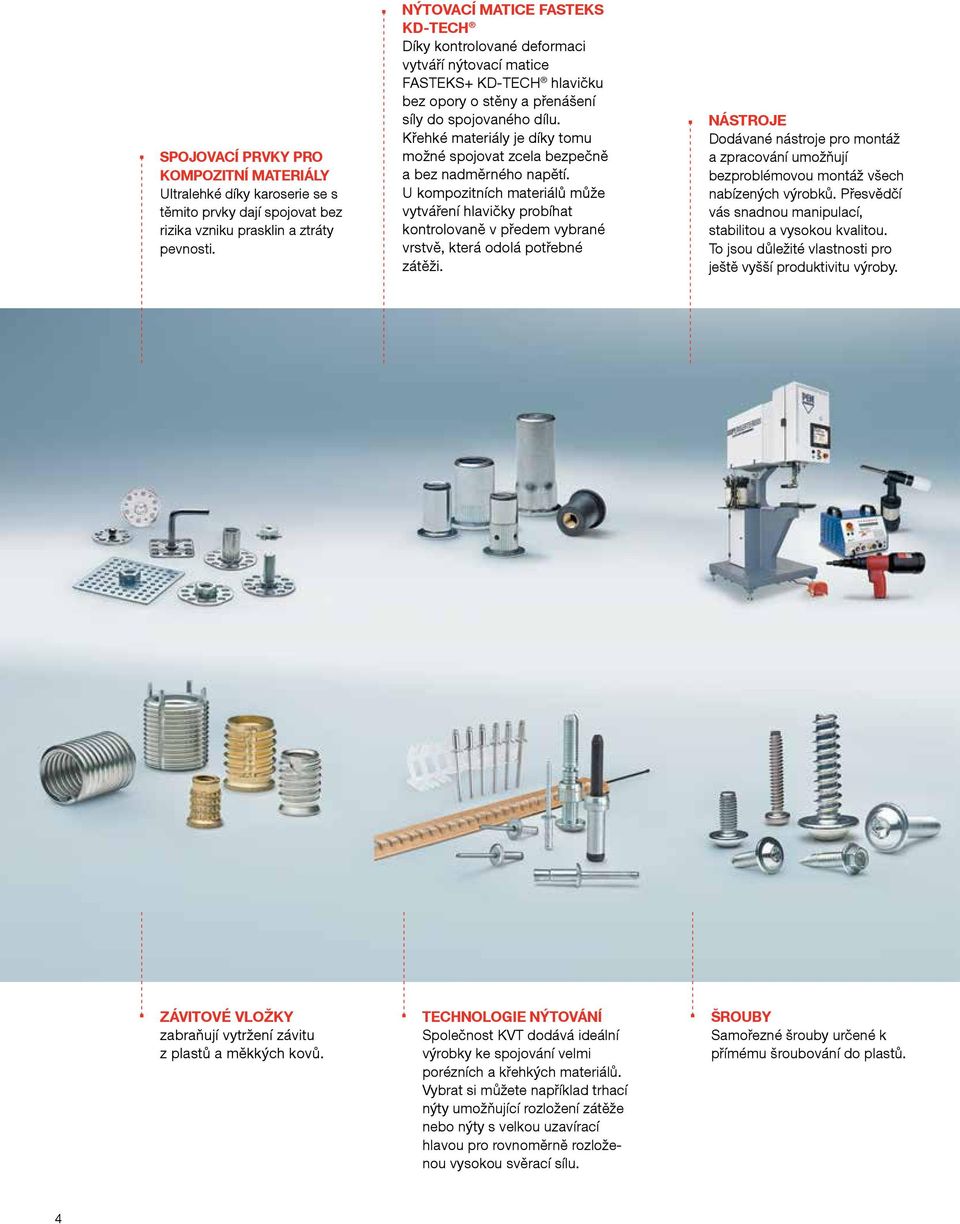

4 SPOJOVACÍ PRVKY PRO KOMPOZITNÍ MATERIÁLY Ultralehké díky karoserie se s těmito prvky dají spojovat bez rizika vzniku prasklin a ztráty pevnosti. NÝTOVACÍ MATICE FASTEKS KD-TECH Díky kontrolované deformaci vytváří nýtovací matice FASTEKS+ KD-TECH hlavičku bez opory o stěny a přenášení síly do spojovaného dílu. Křehké materiály je díky tomu možné spojovat zcela bezpečně a bez nadměrného napětí. U kompozitních materiálů může vytváření hlavičky probíhat kontrolovaně v předem vybrané vrstvě, která odolá potřebné zátěži. NÁSTROJE Dodávané nástroje pro montáž a zpracování umožňují bezproblémovou montáž všech nabízených výrobků. Přesvědčí vás snadnou manipulací, stabilitou a vysokou kvalitou. To jsou důležité vlastnosti pro ještě vyšší produktivitu výroby. ZÁVITOVÉ VLOŽKY zabraňují vytržení závitu z plastů a měkkých kovů. TECHNOLOGIE NÝTOVÁNÍ Společnost KVT dodává ideální výrobky ke spojování velmi porézních a křehkých materiálů. Vybrat si můžete například trhací nýty umožňující rozložení zátěže nebo nýty s velkou uzavírací hlavou pro rovnoměrně rozloženou vysokou svěrací sílu. Šrouby Samořezné šrouby určené k přímému šroubování do plastů. 4

5 ŘEŠENÍ KVT FUNGUJÍ SPOLEH- LIVĚ NA KLÍČOVÝCH MÍSTECH LETECKÝ PRŮMYSL Vzhledem k obrovským silám, která na letadlo působí při startu, během letu a při přistání, mají výrobci letadel vysoké nároky na kvalitu spojovacích prvků. Proto naše spojovací prvky splňují i ta nejpřísnější kritéria kvality. V sortimentu společnosti KVT je jich na výběr hned několik. Jejich vynikající kvalita je zárukou maximální a dlouhodobé bezpečnosti v různých aplikacích v leteckém průmyslu. Pro ELEKTRONICKÝ PRŮMYSL byly speciálně jako alternativa k pájení na polovodičových deskách navrženy nýty pro automatizované systémy se zásobníky. INVESTIČNÍ CELKY, STROJE A ZAŘÍZENÍ, DOMÁCÍ SPOTŘEBIČE Kovové materiály jsou v současné době čím dál častěji nahrazovány výkonnými plasty a zcela novými kompozitními materiály. Za úspěch tyto nové konstrukční materiály vděčí vysoké odolnosti proti zátěžím při výrazně nižší hmotnosti a s novými možnostmi pro design. Teprve zcela nové spojovací prvky nabízené společností KVT ale umožňují opravdu optimální spojování různých materiálů. LISOVACÍ PRVKY Vhodné k lisování nebo pájení zejména do desek s tištěnými spoji a plastových dílů. Ve STAVEBNICTVÍ se používají vrstvené materiály, které jsou zárukou vysoké pevnosti při velmi nízké hmotnosti. Ideální k jejich upevňování jsou rozpínací nýty a nýty s rozložením zátěže. DOPRAVA Lehká konstrukce - to je klíčový požadavek v konstrukci osobních a nákladních vozů, autobusů, kolejových vozidel, ale i jacht nebo třeba karavanů. Skupina KVT Fastening nabízí pro tyto účely široké portfolio výrobků. 5

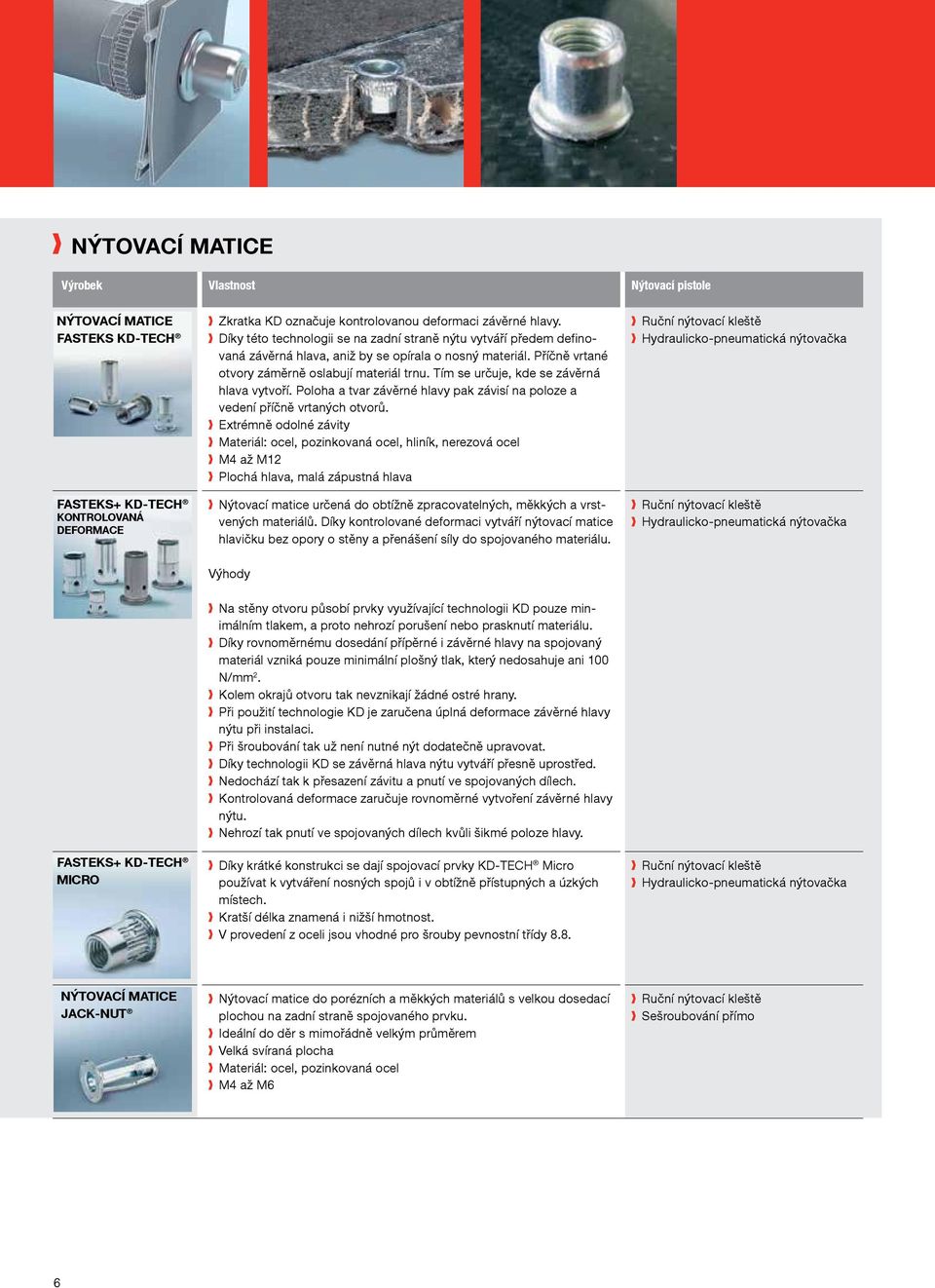

6 NÝTOVACÍ MATICE Výrobek Vlastnost Nýtovací pistole NÝTOVACÍ MATICE FASTEKS KD-TECH FASTEKS+ KD-TECH KONTROLOVANÁ DEFORMACE Zkratka KD označuje kontrolovanou deformaci závěrné hlavy. Díky této technologii se na zadní straně nýtu vytváří předem definovaná závěrná hlava, aniž by se opírala o nosný materiál. Příčně vrtané otvory záměrně oslabují materiál trnu. Tím se určuje, kde se závěrná hlava vytvoří. Poloha a tvar závěrné hlavy pak závisí na poloze a vedení příčně vrtaných otvorů. Extrémně odolné závity Materiál: ocel, pozinkovaná ocel, hliník, nerezová ocel M4 až M12 Plochá hlava, malá zápustná hlava Nýtovací matice určená do obtížně zpracovatelných, měkkých a vrstvených materiálů. Díky kontrolované deformaci vytváří nýtovací matice hlavičku bez opory o stěny a přenášení síly do spojovaného materiálu. Výhody Fasteks+ KD-TECH Micro Na stěny otvoru působí prvky využívající technologii KD pouze minimálním tlakem, a proto nehrozí porušení nebo prasknutí materiálu. Díky rovnoměrnému dosedání přípěrné i závěrné hlavy na spojovaný materiál vzniká pouze minimální plošný tlak, který nedosahuje ani 100 N/mm 2. Kolem okrajů otvoru tak nevznikají žádné ostré hrany. Při použití technologie KD je zaručena úplná deformace závěrné hlavy nýtu při instalaci. Při šroubování tak už není nutné nýt dodatečně upravovat. Díky technologii KD se závěrná hlava nýtu vytváří přesně uprostřed. Nedochází tak k přesazení závitu a pnutí ve spojovaných dílech. Kontrolovaná deformace zaručuje rovnoměrné vytvoření závěrné hlavy nýtu. Nehrozí tak pnutí ve spojovaných dílech kvůli šikmé poloze hlavy. Díky krátké konstrukci se dají spojovací prvky KD-TECH Micro používat k vytváření nosných spojů i v obtížně přístupných a úzkých místech. Kratší délka znamená i nižší hmotnost. V provedení z oceli jsou vhodné pro šrouby pevnostní třídy 8.8. NÝTOVACÍ MATICE JACK-NUT Nýtovací matice do porézních a měkkých materiálů s velkou dosedací plochou na zadní straně spojovaného prvku. Ideální do děr s mimořádně velkým průměrem Velká svíraná plocha Materiál: ocel, pozinkovaná ocel M4 až M6 Sešroubování přímo 6

7 Výrobek Vlastnost Nýtovací pistole LISOVACÍ MATICE FASTEKS+ FLEXINUT Tlumí nárazy a otřesy Dielektrické (nevodivé) Materiál: neopren/závitová vložka z mosazi Plochá a velká plochá hlava M3 až M8 Dají se montovat i naslepo bez nářadí LISOVACÍ MATICE FASTEKS+ LISOVACÍ MATICE FASTEKS+ Tyto polyamidové lisovací matice se dají používat do prorážených nebo vrtaných kulatých otvorů. Zašroubováním šroubu se samy zafixují v otvoru. Materiál: klec z polyamidu, závit mosazný M3 až M6 Vynikající chemická odolnost proti olejům a mastnotám Dielektrické (nevodivé) Tyto celokovové lisovací matice se dají používat do prorážených nebo vrtaných kulatých otvorů. Zašroubováním šroubu se samy zafixují v otvoru. Materiál: ocel M4 až M8 Dají se montovat i naslepo bez nářadí Dají se montovat i naslepo bez nářadí 7

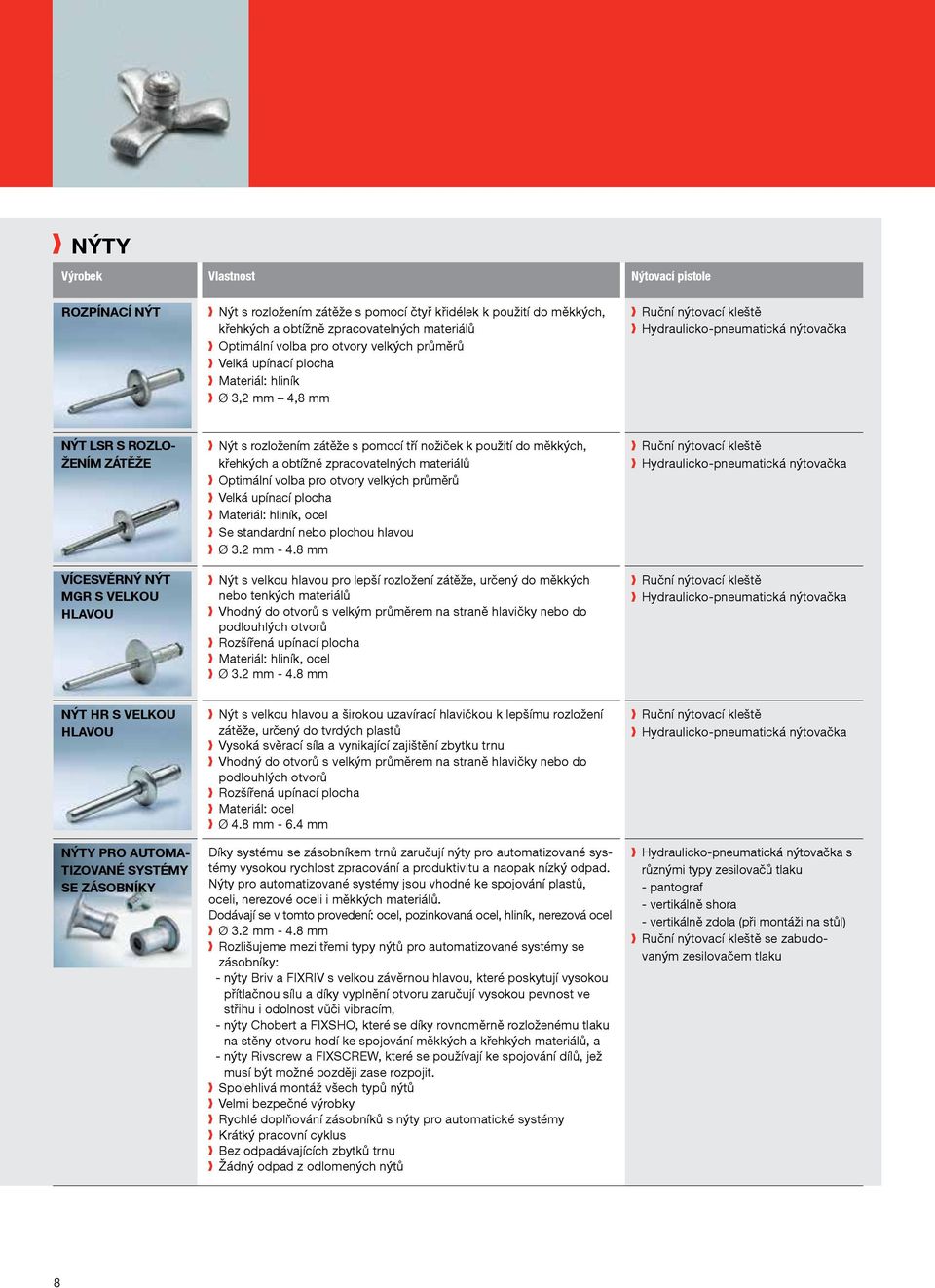

8 NÝTY Výrobek Vlastnost Nýtovací pistole ROZPÍNACÍ NÝT Nýt s rozložením zátěže s pomocí čtyř křidélek k použití do měkkých, křehkých a obtížně zpracovatelných materiálů Optimální volba pro otvory velkých průměrů Velká upínací plocha Materiál: hliník Ø 3,2 mm 4,8 mm NÝT LSR S ROZLO- ŽENÍM ZÁTĚŽE VÍCESVĚRNÝ NÝT MGR S VELKOU HLAVOU Nýt s rozložením zátěže s pomocí tří nožiček k použití do měkkých, křehkých a obtížně zpracovatelných materiálů Optimální volba pro otvory velkých průměrů Velká upínací plocha Materiál: hliník, ocel Se standardní nebo plochou hlavou Ø 3.2 mm mm Nýt s velkou hlavou pro lepší rozložení zátěže, určený do měkkých nebo tenkých materiálů Vhodný do otvorů s velkým průměrem na straně hlavičky nebo do podlouhlých otvorů Rozšířená upínací plocha Materiál: hliník, ocel Ø 3.2 mm mm NÝT HR S VELKOU HLAVOU NÝTY PRO AUTOMA- TIZOVANÉ SYSTÉMY SE ZÁSOBNÍKY Nýt s velkou hlavou a širokou uzavírací hlavičkou k lepšímu rozložení zátěže, určený do tvrdých plastů Vysoká svěrací síla a vynikající zajištění zbytku trnu Vhodný do otvorů s velkým průměrem na straně hlavičky nebo do podlouhlých otvorů Rozšířená upínací plocha Materiál: ocel Ø 4.8 mm mm Díky systému se zásobníkem trnů zaručují nýty pro automatizované systémy vysokou rychlost zpracování a produktivitu a naopak nízký odpad. Nýty pro automatizované systémy jsou vhodné ke spojování plastů, oceli, nerezové oceli i měkkých materiálů. Dodávají se v tomto provedení: ocel, pozinkovaná ocel, hliník, nerezová ocel Ø 3.2 mm mm Rozlišujeme mezi třemi typy nýtů pro automatizované systémy se zásobníky: - nýty Briv a FIXRIV s velkou závěrnou hlavou, které poskytují vysokou přítlačnou sílu a díky vyplnění otvoru zaručují vysokou pevnost ve střihu i odolnost vůči vibracím, - nýty Chobert a FIXSHO, které se díky rovnoměrně rozloženému tlaku na stěny otvoru hodí ke spojování měkkých a křehkých materiálů, a - nýty Rivscrew a FIXSCREW, které se používají ke spojování dílů, jež musí být možné později zase rozpojit. Spolehlivá montáž všech typů nýtů Velmi bezpečné výrobky Rychlé doplňování zásobníků s nýty pro automatické systémy Krátký pracovní cyklus Bez odpadávajících zbytků trnu Žádný odpad z odlomených nýtů s různými typy zesilovačů tlaku - pantograf - vertikálně shora - vertikálně zdola (při montáži na stůl) se zabudovaným zesilovačem tlaku 8

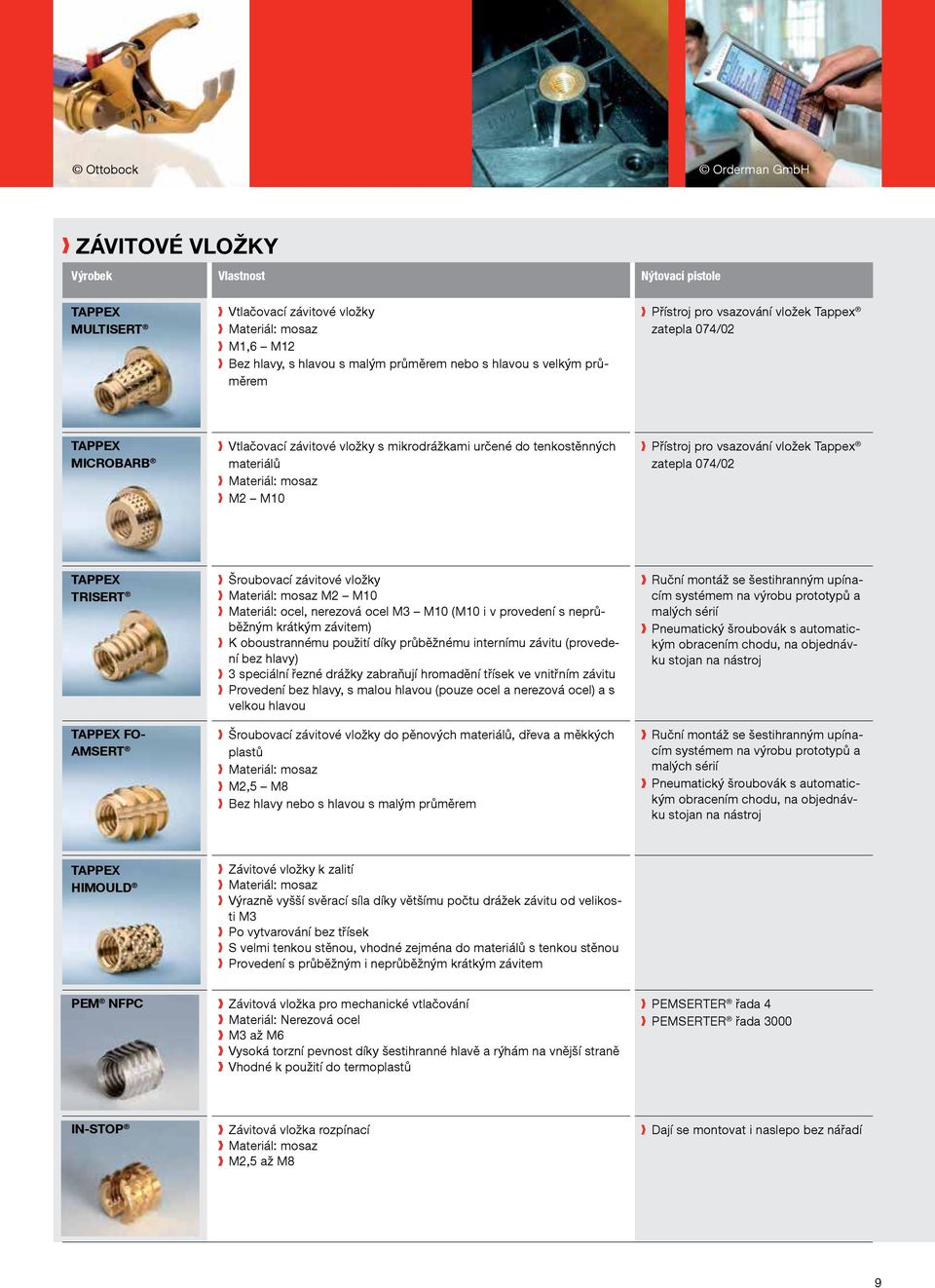

9 Ottobock Orderman GmbH ZÁVITOVÉ VLOŽKY Výrobek Vlastnost Nýtovací pistole TAPPEX MULTISERT Vtlačovací závitové vložky Materiál: mosaz M1,6 M12 Bez hlavy, s hlavou s malým průměrem nebo s hlavou s velkým průměrem Přístroj pro vsazování vložek Tappex zatepla 074/02 TAPPEX MICROBARB Vtlačovací závitové vložky s mikrodrážkami určené do tenkostěnných materiálů Materiál: mosaz M2 M10 Přístroj pro vsazování vložek Tappex zatepla 074/02 TAPPEX TRISERT TAPPEX FO- AMSERT Šroubovací závitové vložky Materiál: mosaz M2 M10 Materiál: ocel, nerezová ocel M3 M10 (M10 i v provedení s neprůběžným krátkým závitem) K oboustrannému použití díky průběžnému internímu závitu (provedení bez hlavy) 3 speciální řezné drážky zabraňují hromadění třísek ve vnitřním závitu Provedení bez hlavy, s malou hlavou (pouze ocel a nerezová ocel) a s velkou hlavou Šroubovací závitové vložky do pěnových materiálů, dřeva a měkkých plastů Materiál: mosaz M2,5 M8 Bez hlavy nebo s hlavou s malým průměrem Ruční montáž se šestihranným upínacím systémem na výrobu prototypů a malých sérií Pneumatický šroubovák s automatickým obracením chodu, na objednávku stojan na nástroj Ruční montáž se šestihranným upínacím systémem na výrobu prototypů a malých sérií Pneumatický šroubovák s automatickým obracením chodu, na objednávku stojan na nástroj TAPPEX HIMOULD Závitové vložky k zalití Materiál: mosaz Výrazně vyšší svěrací síla díky většímu počtu drážek závitu od velikosti M3 Po vytvarování bez třísek S velmi tenkou stěnou, vhodné zejména do materiálů s tenkou stěnou Provedení s průběžným i neprůběžným krátkým závitem PEM NFPC Závitová vložka pro mechanické vtlačování Materiál: Nerezová ocel M3 až M6 Vysoká torzní pevnost díky šestihranné hlavě a rýhám na vnější straně Vhodné k použití do termoplastů PEMSERTER řada 4 PEMSERTER řada 3000 IN-STOP Závitová vložka rozpínací Materiál: mosaz M2,5 až M8 Dají se montovat i naslepo bez nářadí 9

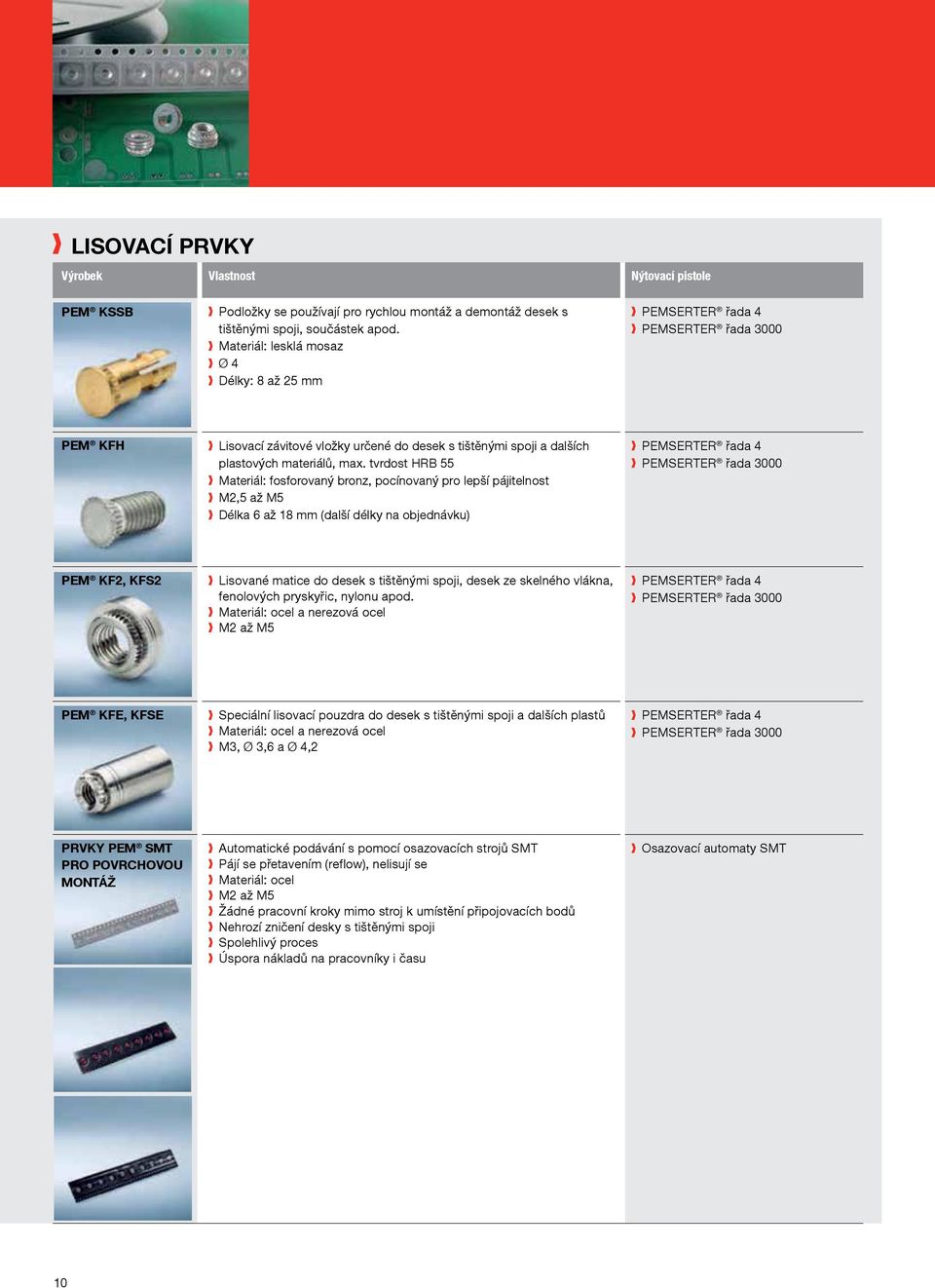

10 LISOVACÍ PRVKY Výrobek Vlastnost Nýtovací pistole PEM KSSB Podložky se používají pro rychlou montáž a demontáž desek s tištěnými spoji, součástek apod. Materiál: lesklá mosaz Ø 4 Délky: 8 až 25 mm PEMSERTER řada 4 PEMSERTER řada 3000 PEM Kfh Lisovací závitové vložky určené do desek s tištěnými spoji a dalších plastových materiálů, max. tvrdost HRB 55 Materiál: fosforovaný bronz, pocínovaný pro lepší pájitelnost M2,5 až M5 Délka 6 až 18 mm (další délky na objednávku) PEMSERTER řada 4 PEMSERTER řada 3000 PEM KF2, KFS2 Lisované matice do desek s tištěnými spoji, desek ze skelného vlákna, fenolových pryskyřic, nylonu apod. Materiál: ocel a nerezová ocel M2 až M5 PEMSERTER řada 4 PEMSERTER řada 3000 PEM KFE, KFSE Speciální lisovací pouzdra do desek s tištěnými spoji a dalších plastů Materiál: ocel a nerezová ocel M3, Ø 3,6 a Ø 4,2 PEMSERTER řada 4 PEMSERTER řada 3000 Prvky PEM SMT pro povrchovou montáž Automatické podávání s pomocí osazovacích strojů SMT Pájí se přetavením (reflow), nelisují se Materiál: ocel M2 až M5 Žádné pracovní kroky mimo stroj k umístění připojovacích bodů Nehrozí zničení desky s tištěnými spoji Spolehlivý proces Úspora nákladů na pracovníky i času Osazovací automaty SMT 10

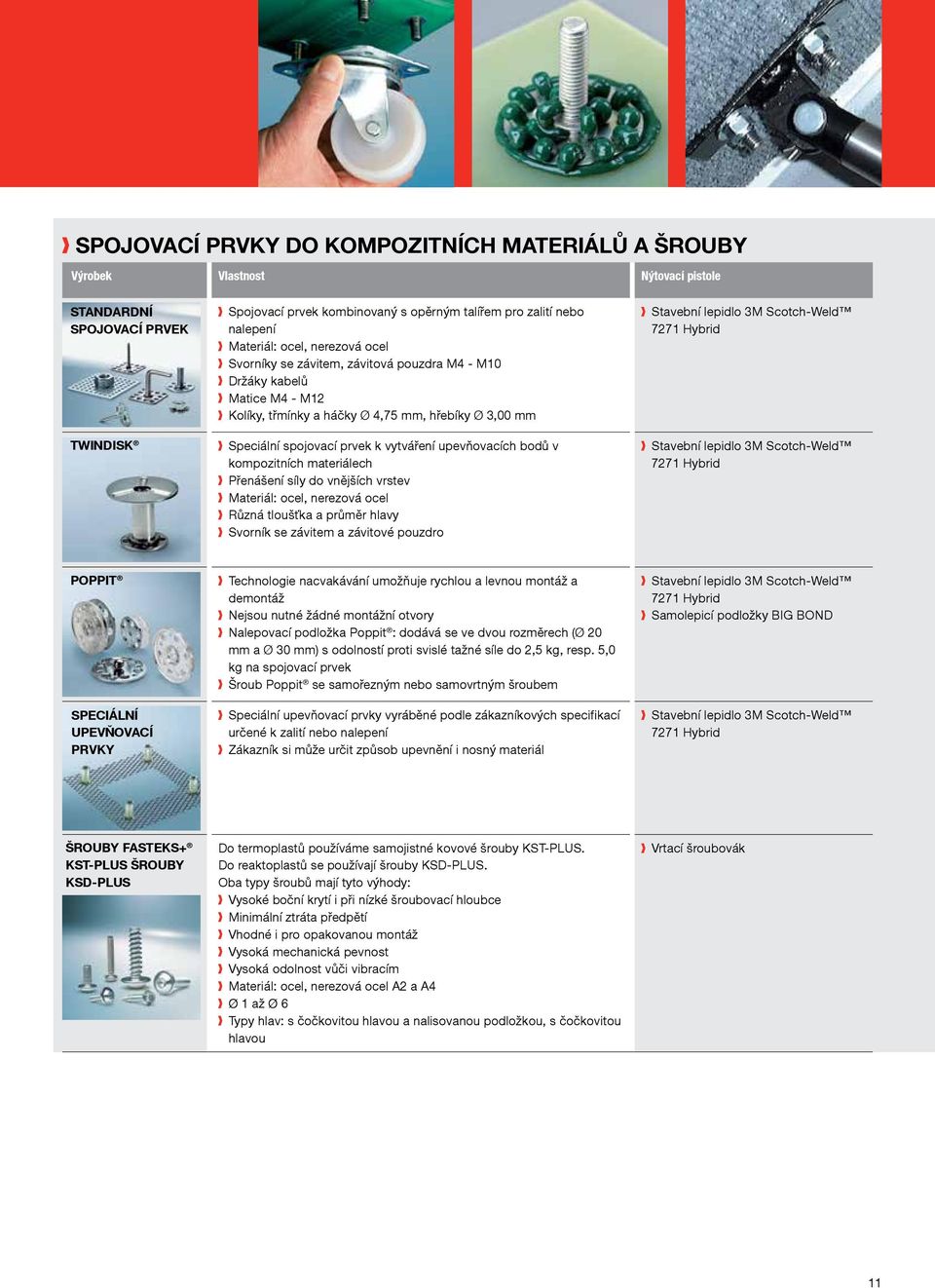

11 SPOJOVACÍ PRVKY DO KOMPOZITNÍCH MATERIÁLŮ A ŠROUBY Výrobek Vlastnost Nýtovací pistole STANDARDNÍ SPOJOVACÍ PRVEK TWINDISK Spojovací prvek kombinovaný s opěrným talířem pro zalití nebo nalepení Materiál: ocel, nerezová ocel Svorníky se závitem, závitová pouzdra M4 - M10 Držáky kabelů Matice M4 - M12 Kolíky, třmínky a háčky Ø 4,75 mm, hřebíky Ø 3,00 mm Speciální spojovací prvek k vytváření upevňovacích bodů v kompozitních materiálech Přenášení síly do vnějších vrstev Materiál: ocel, nerezová ocel Různá tloušťka a průměr hlavy Svorník se závitem a závitové pouzdro Stavební lepidlo 3M Scotch-Weld 7271 Hybrid Stavební lepidlo 3M Scotch-Weld 7271 Hybrid POPPIT SPECIÁLNÍ UPEVŇOVACÍ PRVKY Technologie nacvakávání umožňuje rychlou a levnou montáž a demontáž Nejsou nutné žádné montážní otvory Nalepovací podložka Poppit : dodává se ve dvou rozměrech (Ø 20 mm a Ø 30 mm) s odolností proti svislé tažné síle do 2,5 kg, resp. 5,0 kg na spojovací prvek Šroub Poppit se samořezným nebo samovrtným šroubem Speciální upevňovací prvky vyráběné podle zákazníkových specifikací určené k zalití nebo nalepení Zákazník si může určit způsob upevnění i nosný materiál Stavební lepidlo 3M Scotch-Weld 7271 Hybrid Samolepicí podložky BIG BOND Stavební lepidlo 3M Scotch-Weld 7271 Hybrid ŠROUBY FASTEKS+ KST-PLUS ŠROUBY KSD-PLUS Do termoplastů používáme samojistné kovové šrouby KST-PLUS. Do reaktoplastů se používají šrouby KSD-PLUS. Oba typy šroubů mají tyto výhody: Vysoké boční krytí i při nízké šroubovací hloubce Minimální ztráta předpětí Vhodné i pro opakovanou montáž Vysoká mechanická pevnost Vysoká odolnost vůči vibracím Materiál: ocel, nerezová ocel A2 a A4 Ø 1 až Ø 6 Typy hlav: s čočkovitou hlavou a nalisovanou podložkou, s čočkovitou hlavou Vrtací šroubovák 11

12 Elektrotechnický průmysl Energetika Automobilový průmysl Zdravotnická technika Doprava Stavebnictví Jemná mechanika Letecký a kosmický průmysl Hydraulika a průmysl Strojírenství DŮVĚŘUJTE JEDNIČCE VE SPOJOVACÍ A UTĚSŇOVACÍ TECHNICE Ať už si chcete vybrat ten nejvhodnější spojovací nebo utěsňovací prvek nebo potřebujete vyvinout nějaké speciální řešení pro složité výrobní a konstrukční procesy, společnost KVT bude vždy vaším partnerem, na něhož se budete moci spolehnout. Ve všem, co děláme, jsou pro nás hlavními prioritami efektivita a bezpečnost projektu. Informujte se o celém našem širokém sortimentu výrobků a řešení v oboru spojovacích prvků a technologií. Ďalšie informácie získate na lokalite: KVT-Fastening AG Dietikon/Zürich Švýcarsko info-ch@kvt-fastening.com KVT-Fastening GmbH Illerrieden Německo info-de@kvt-fastening.com KVT-Fastening GmbH Asten/Linz Rakousko info-at@kvt-fastening.com KVT-Fastening Sp. z o.o. Warszawa Polsko info-pl@kvt-fastening.com KVT-Fastening S.R.L. Bucureşti Rumunsko info-ro@kvt-fastening.com KVT-Fastening spol. s.r.o. Bratislava Slovensko info-sk@kvt-fastening.com KVT-Tehnika pritrjevanja d.o.o. Ljubljana Slovinsko info-sl@kvt-fastening.com KVT-Fastening s.r.o. Brno Česká republika info-cz@kvt-fastening.com KVT-Fastening Kft. Budapest Maďarsko info-hu@kvt-fastening.com Joined to last. Tyto specifikace se mohou změnit i bez předchozího upozornění. 06/ 2013
