Instalační příručka pro kartu PCTV MediaCenter 200e

Rozměr: px

Začít zobrazení ze stránky:

Download "Instalační příručka pro kartu PCTV MediaCenter 200e"

Aneta Konečná
před 8 lety
Počet zobrazení:

1 Instalační příručka pro kartu PCTV MediaCenter 200e i

2 Společnost Pinnacle Systems GmbH vydala tento návod s použitím všech dostupných informací, ale nemůže zaručit, že jsou uvedeny vyčerpávající informace o produktu a jeho využití. Na obsah návodu se neposkytuje žádná záruka. Pinnacle Systems GmbH a EXAC, s.r.o. si vyhrazuje právo na změny. ii

3 Obsah Úvod...1 Obsah balení...2 Systémové požadavky...3 Počítač - hardware...3 Počítač - software...3 Připojení antény...4 Aktivní anténa...4 Ostatní antény...5 Připojení k počítači...6 Umístění zařízení PCTV 200e...7 Umístění na rovný povrch...7 Připojení k přenosnému počítači (notebooku)...7 Tipy pro správné umístění zařízení...9 Použití dálkového ovládání...10 Indikátor LED...10 Technická data...11 Sběrnice...11 TV Tuner...11 DVB-T Demodulátor...11 Anténní vstup...11 Technická podpora...12 iii

..7 Připojení k přenosnému počítači (notebooku)...7 Tipy pro správné umístění zařízení...9 Použití dálkového ovládání.

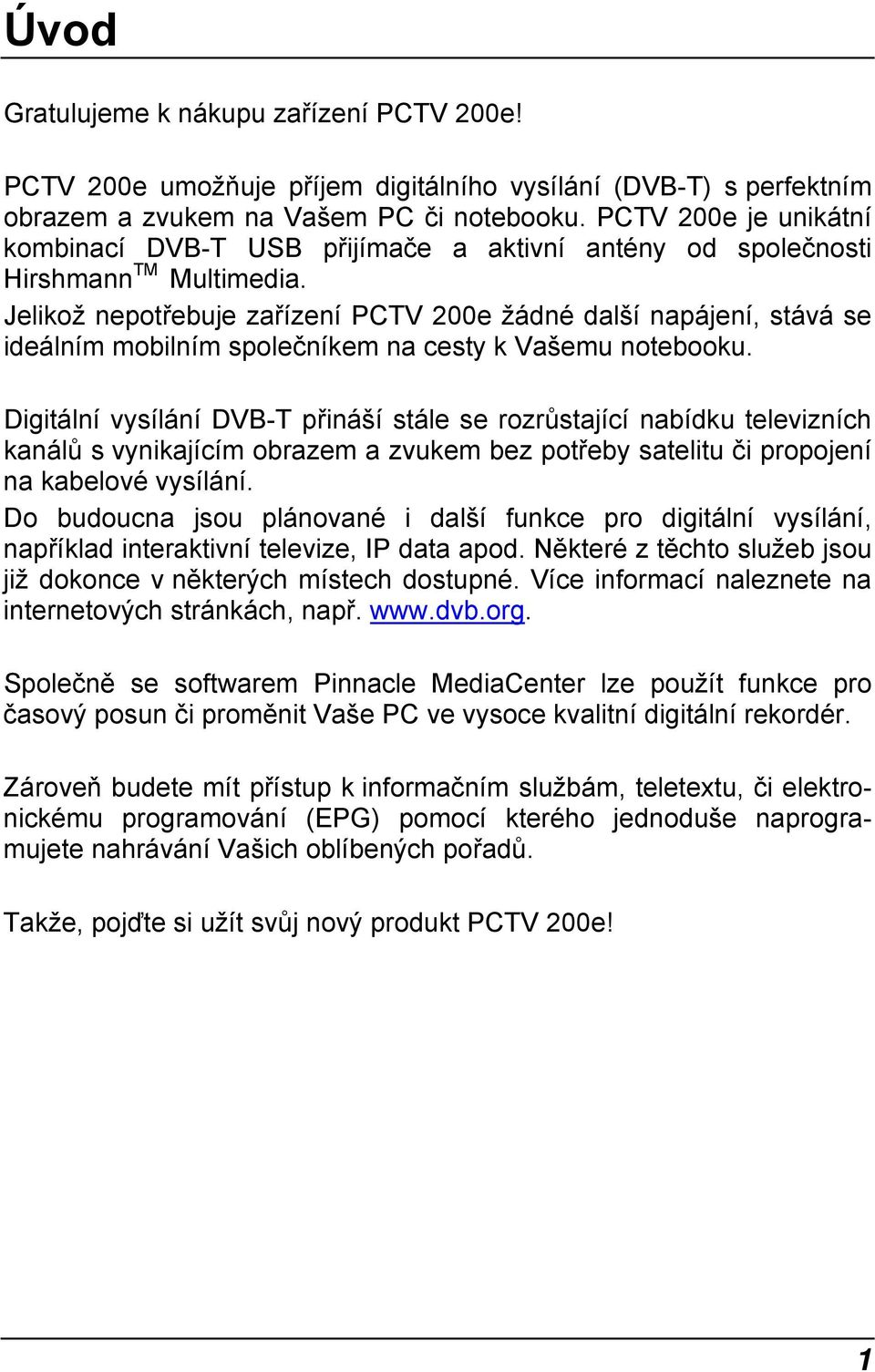

5 Úvod Gratulujeme k nákupu zařízení PCTV 200e! PCTV 200e umožňuje příjem digitálního vysílání (DVB-T) s perfektním obrazem a zvukem na Vašem PC či notebooku. PCTV 200e je unikátní kombinací DVB-T USB přijímače a aktivní antény od společnosti Hirshmann TM Multimedia. Jelikož nepotřebuje zařízení PCTV 200e žádné další napájení, stává se ideálním mobilním společníkem na cesty k Vašemu notebooku. Digitální vysílání DVB-T přináší stále se rozrůstající nabídku televizních kanálů s vynikajícím obrazem a zvukem bez potřeby satelitu či propojení na kabelové vysílání. Do budoucna jsou plánované i další funkce pro digitální vysílání, například interaktivní televize, IP data apod. Některé z těchto služeb jsou již dokonce v některých místech dostupné. Více informací naleznete na internetových stránkách, např. Společně se softwarem Pinnacle MediaCenter lze použít funkce pro časový posun či proměnit Vaše PC ve vysoce kvalitní digitální rekordér. Zároveň budete mít přístup k informačním službám, teletextu, či elektronickému programování (EPG) pomocí kterého jednoduše naprogramujete nahrávání Vašich oblíbených pořadů. Takže, pojďte si užít svůj nový produkt PCTV 200e! 1

Jelikož nepotřebuje zařízení PCTV 200e žádné další napájení, stává se ideálním mobilním společníkem na cesty k Vašemu notebooku.

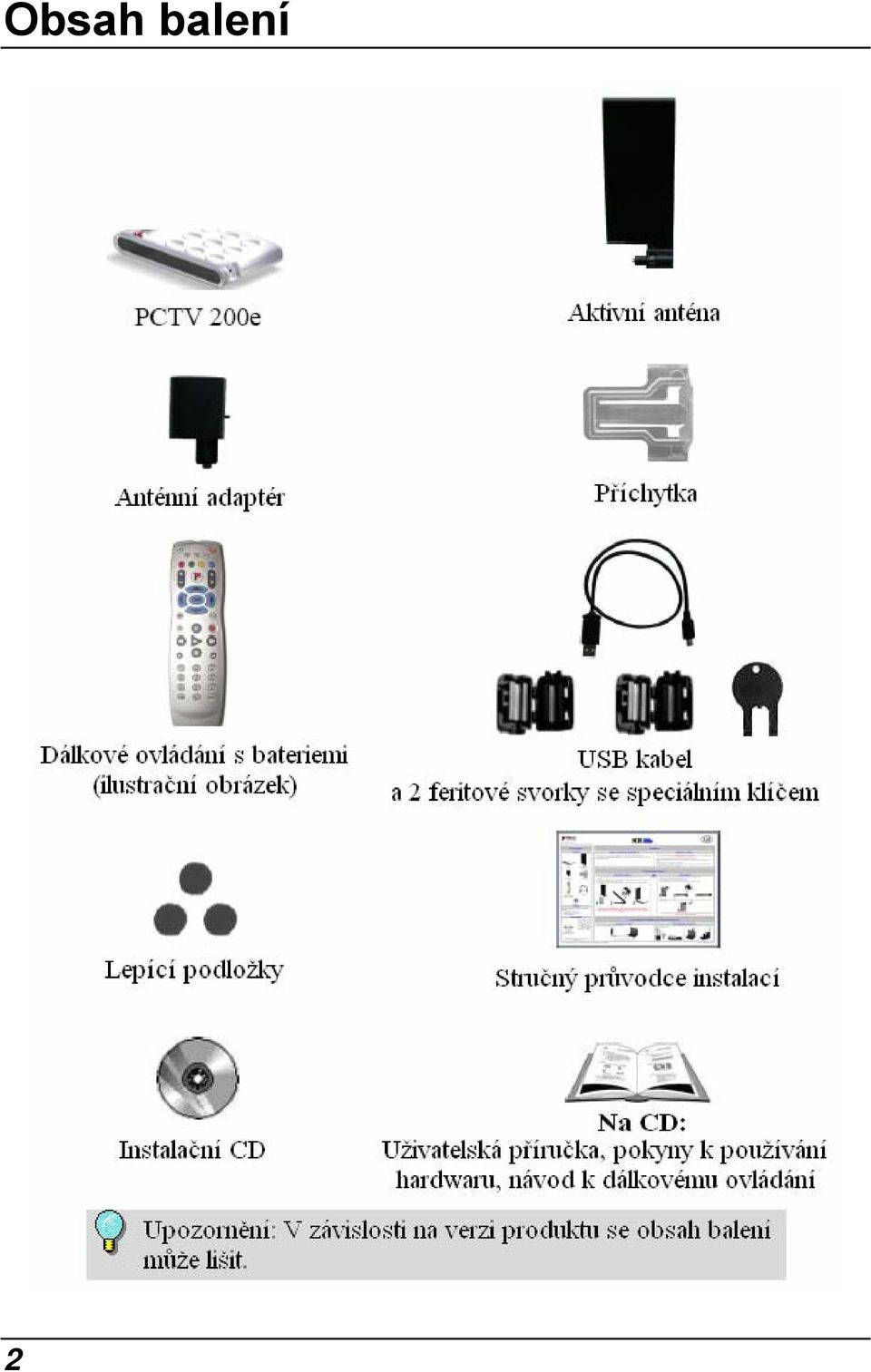

6 Obsah balení 2

7 Systémové požadavky Aby Váš PCTV MediaCenter 200e pracoval bez problémů, musí Váš systém splňovat následující požadavky: Počítač - hardware Procesor Minimum: Pentium III 1.0 GHz nebo obdobný AMD Athlon XP (jen SD) Doporučeno: Pentium IV 2.0 GHz, Pentium M 1.3 GHz nebo AMD Athlon 64 (SD a HD) Paměť Minimum: 256 MB RAM Doporučeno: 512 MB RAM Hard disk Minimum: IDE hard disk přepnutý do master módu a 5 GB volného prostoru Doporučeno: U-DMA hard disk s 20 GB volného prostoru Grafická karta Minimum: DirectX 8-kompatibilní grafická karta Doporučeno: DirectX 9- kompatibilní grafická karta Zvuková karta Minimum: DirectX 9-kompatibilní zvuková karta USB port USB (Full-speed nebo High-speed) port CD-ROM / DVD-ROM mechanika nebo vypalovačka Minimum: CD-ROM nebo DVD-ROM mechanika Doporučeno: CD nebo DVD vypalovačka Počítač - software Windows XP (Home Edition, Professional Edition nebo Media Center Edition 2005), včetně nainstalovaného posledního Service Packu. 3

3 GHz nebo AMD Athlon 64 (SD a HD) Paměť Minimum: 256 MB RAM Doporučeno: 512 MB RAM Hard disk Minimum: IDE hard disk přepnutý do master módu a 5 GB volného prostoru Doporučeno: U-DMA hard disk s 20

8 Připojení antény S PCTV 200e můžete použít různé typy antén. Aktivní anténa Pro instalaci aktivní antény použijte zdířku anténního vstupu umístěného na straně zařízení PCTV 200e. Při vkládání antény do zařízení musí být drážka antény a PCTV 200e rovnoběžná. Při použití aktivní antény, dodávané se zařízením, nebo jiné aktivní antény bez vlastního napájení, se ujistěte, že je aktivováno napájení antény v aplikaci MediaCenter v menu Settings (Nastavení). Pokud je napájení aktivní, na zařízení se rozsvítí červená LED dioda. 4

Při vkládání antény do zařízení musí být drážka antény a PCTV 200e rovnoběžná.

9 Ostatní antény Pokud balení zařízení PCTV 200e neobsahuje aktivní anténu, nebo jste v místě kde je její použití z důvodu slabé intenzity signálu vyloučeno, připojte externí anténu pomocí redukce dodávané se zařízením. Zasuňte ze strany anténní adaptér do anténního konektoru Vašeho zařízení PCTV 200e. Při zasouvání se, prosím, přesvědčte, že je drážka naznačená na redukci rovnoběžná s drážkou na samotném zařízení PCTV 200e (viz. obrázek). Nyní otočte adaptérem tak, aby jeho umístění odpovídalo tvaru zařízení PCTV 200e. Nakonec připojte externí anténu (pokojovou či venkovní). Pro připojení externí antény budete potřebovat vhodný kabel. Pozor: kvalita přijímaného signálu je velmi závislá na kvalitě kabelu. 5

Při zasouvání se, prosím, přesvědčte, že je drážka naznačená na redukci rovnoběžná s drážkou na samotném zařízení PCTV 200e (viz. obrázek).

10 Připojení k počítači Propojte Vaše PCTV 200e s Vaším počítačem přes USB port. Použijte pouze USB kabel, který je součástí dodávky. Pro minimalizaci možného rušení použijte, prosím, na oba konce kabelu přiložené odrušovací feritové členy (viz obr. 1) Položte jeden konec kabelu do drážky v odrušovacím členu a zmáčkněte jednotlivé poloviny k sobě. Stejně tak postupujte na druhém konci kabelu. Pokud by jste se v budoucnosti rozhodli feritové odrušovací členy odebrat, použijte speciální klíč, dodaný s produktem, viz. obrázek č. 3. 6

1) Položte jeden konec kabelu do drážky v odrušovacím členu a zmáčkněte jednotlivé poloviny k sobě.

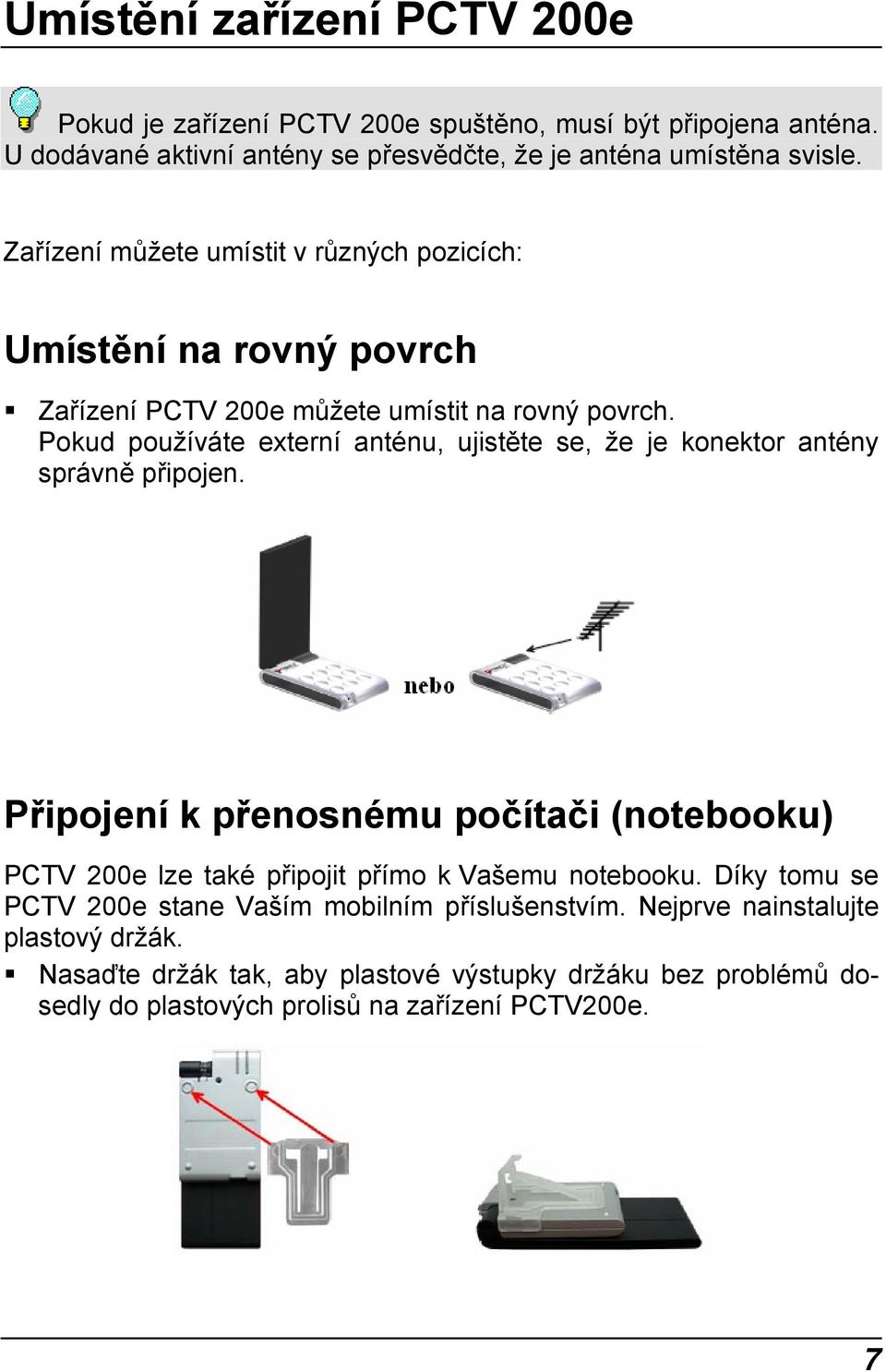

11 Umístění zařízení PCTV 200e Pokud je zařízení PCTV 200e spuštěno, musí být připojena anténa. U dodávané aktivní antény se přesvědčte, že je anténa umístěna svisle. Zařízení můžete umístit v různých pozicích: Umístění na rovný povrch Zařízení PCTV 200e můžete umístit na rovný povrch. Pokud používáte externí anténu, ujistěte se, že je konektor antény správně připojen. Připojení k přenosnému počítači (notebooku) PCTV 200e lze také připojit přímo k Vašemu notebooku. Díky tomu se PCTV 200e stane Vaším mobilním příslušenstvím. Nejprve nainstalujte plastový držák. Nasaďte držák tak, aby plastové výstupky držáku bez problémů dosedly do plastových prolisů na zařízení PCTV200e. 7

Pokud používáte externí anténu, ujistěte se, že je konektor antény správně připojen.

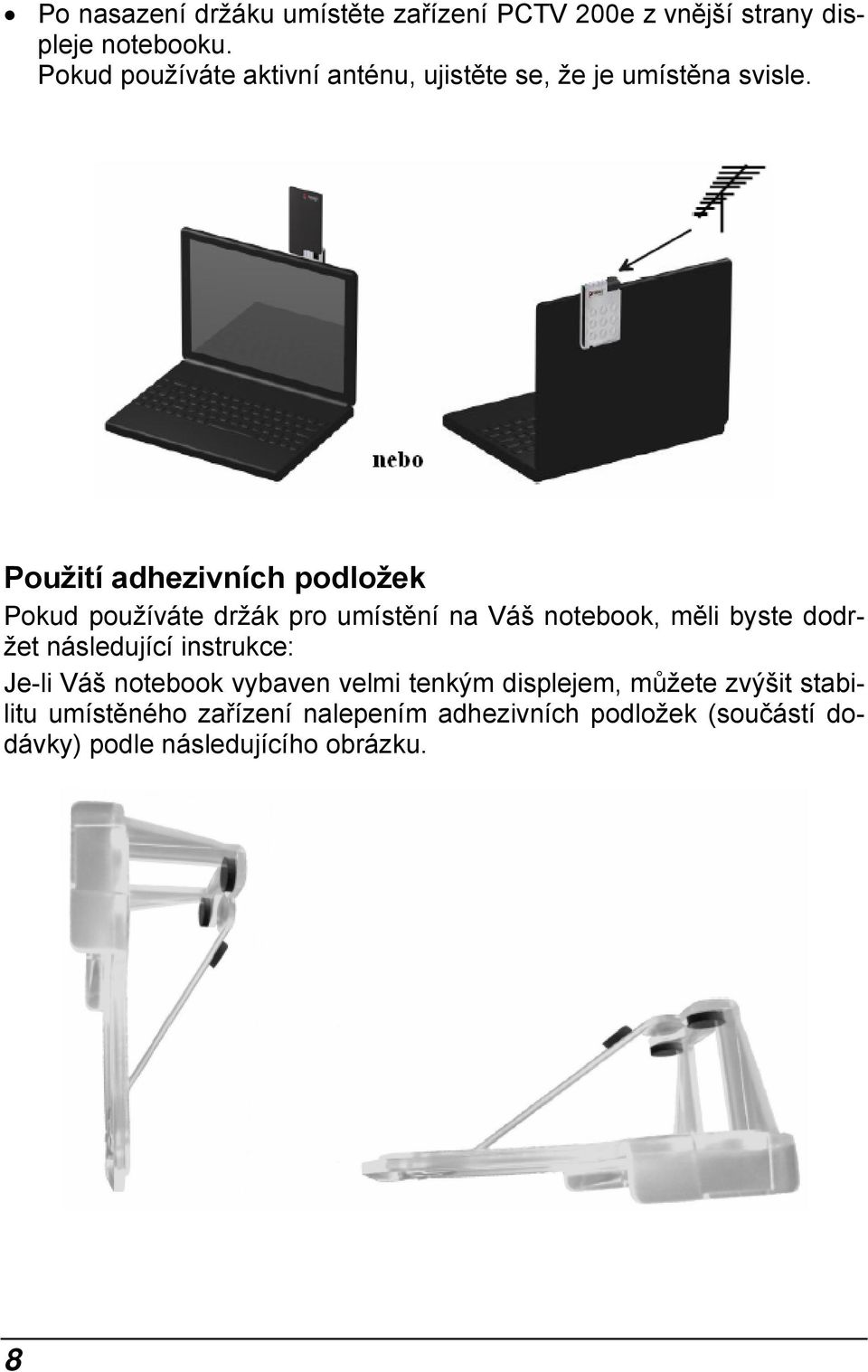

12 Po nasazení držáku umístěte zařízení PCTV 200e z vnější strany displeje notebooku. Pokud používáte aktivní anténu, ujistěte se, že je umístěna svisle. Použití adhezivních podložek Pokud používáte držák pro umístění na Váš notebook, měli byste dodržet následující instrukce: Je-li Váš notebook vybaven velmi tenkým displejem, můžete zvýšit stabilitu umístěného zařízení nalepením adhezivních podložek (součástí dodávky) podle následujícího obrázku. 8

Použití adhezivních podložek Pokud používáte držák pro umístění na Váš notebook, měli byste dodržet následující

13 Tipy pro správné umístění zařízení při použití dodávané aktivní antény Pokud se rozhodnete použít dodávanou aktivní anténu, následujte, prosím, tyto instrukce (neplatí v případě použití externí antény). Pokuste se umístit anténu tak, aby svou plochou směřovala k televiznímu vysílači. Je-li to možné, umístěte PCTV 200e blízko okna. Umístěte PCTV 200e tak vysoko jak jen je to možné. Neumisťujte zařízení PCTV 200e poblíž katodových trubic (například monitor) a podobných zařízení. Může se stát, že nebude možné dosáhnout kvalitního příjmu uvnitř budov. V tomto případě umístěte PCTV 200e co nejblíže k oknu, popřípadě využijte přiložený adaptér a externí anténu. 9

Je-li to možné, umístěte PCTV 200e blízko okna. Umístěte PCTV 200e tak vysoko jak jen je to možné.

14 Použití dálkového ovládání Pokud je součástí dodávky zařízení PCTV 200e dálkové ovládání a chcete jej používat, ujistěte se, že je zaručena přímá viditelnost dálkového ovládání a zařízení PCTV 200e tak jak je znázorněno na obrázku. Indikátor LED Indikátor LED umístěný na zařízení PCTV 200e indikuje jednotlivé stavy zařízení: Žlutá dioda LED indikuje správné nastavení zařízení. Červená dioda LED indikuje přítomnost napájecího napětí pro aktivní anténu. Pro správnou funkci dodávané aktivní antény je potřeba zapnout její napájení. 10

Indikátor LED Indikátor LED umístěný na zařízení PCTV 200e indikuje jednotlivé stavy zařízení: Žlutá dioda LED indikuje správné

15 Technická data Sběrnice USB (full-speed nebo high-speed) TV Tuner Microtune MT2060 Frekvenční rozsah je do MHz (VHF a UHF). DVB-T Demodulátor Zarlink MT QAM, QPSK šířka pásma 6,7,8 MHz UHF, VHF Anténní vstup 75 Ohm přes IEC adaptér Pokud chcete upravovat DVB-T záznam, nejprve ho nahrajte na Váš pevný disk přes aplikaci Pinnacle MediaCenter. Poté uložené video můžete upravovat přes Studio QuickStart. 11

64 QAM, QPSK šířka pásma 6,7,8 MHz UHF, VHF Anténní vstup 75 Ohm přes IEC adaptér Pokud chcete upravovat

16 Technická podpora Technickou podporu pro registrované uživatele v ČR zajišťuje firma EXAC, s.r.o. Kontakty na firmu EXAC, s.r.o. najdete na Registraci produktů provedete na 12

Kontakty na firmu EXAC, s.r.o. najdete na www.

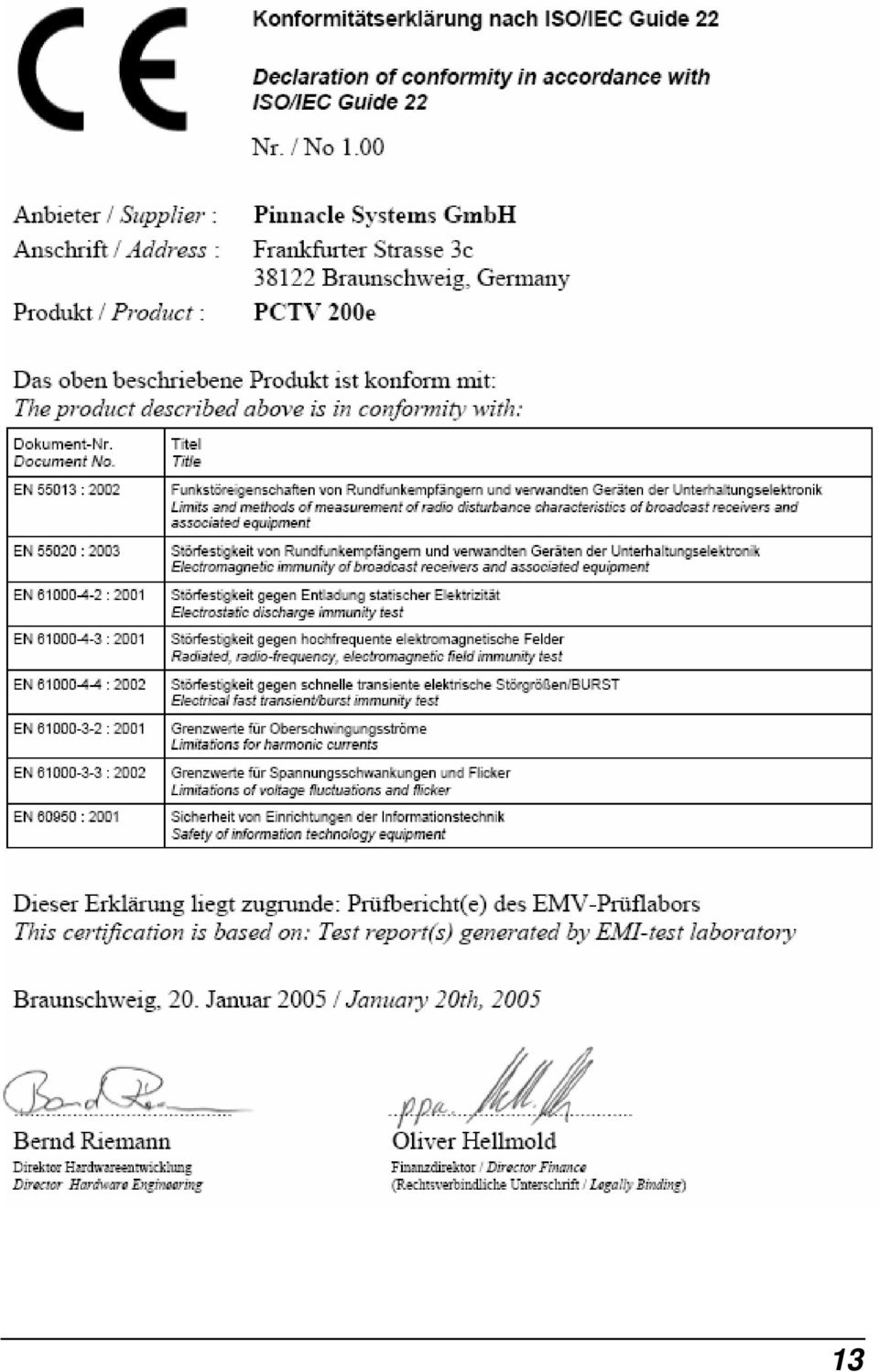

17 13
