1 Instalační příručka pro kartu PCTV MediaCenter 310e

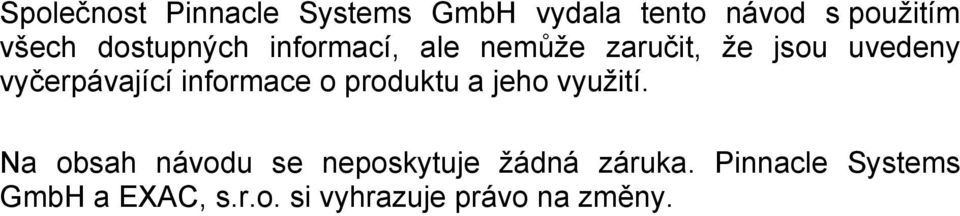

2 Společnost Pinnacle Systems GmbH vydala tento návod s použitím všech dostupných informací, ale nemůže zaručit, že jsou uvedeny vyčerpávající informace o produktu a jeho využití. Na obsah návodu se neposkytuje žádná záruka. Pinnacle Systems GmbH a EXAC, s.r.o. si vyhrazuje právo na změny.

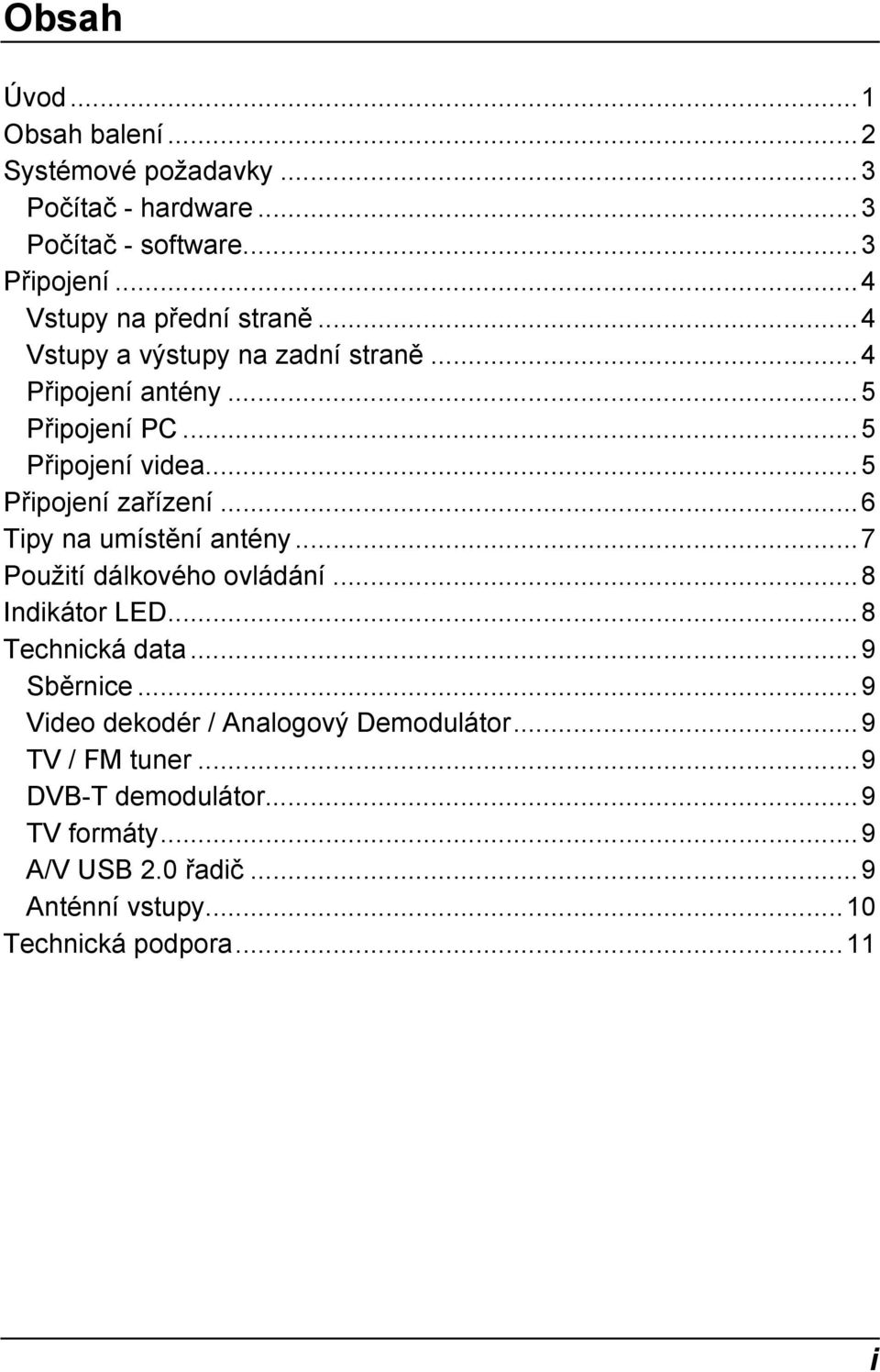

3 Obsah Úvod...1 Obsah balení...2 Systémové požadavky...3 Počítač - hardware...3 Počítač - software...3 Připojení...4 Vstupy na přední straně...4 Vstupy a výstupy na zadní straně...4 Připojení antény...5 Připojení PC...5 Připojení videa...5 Připojení zařízení...6 Tipy na umístění antény...7 Použití dálkového ovládání...8 Indikátor LED...8 Technická data...9 Sběrnice...9 Video dekodér / Analogový Demodulátor...9 TV / FM tuner...9 DVB-T demodulátor...9 TV formáty...9 A/V USB 2.0 řadič...9 Anténní vstupy...10 Technická podpora...11 i

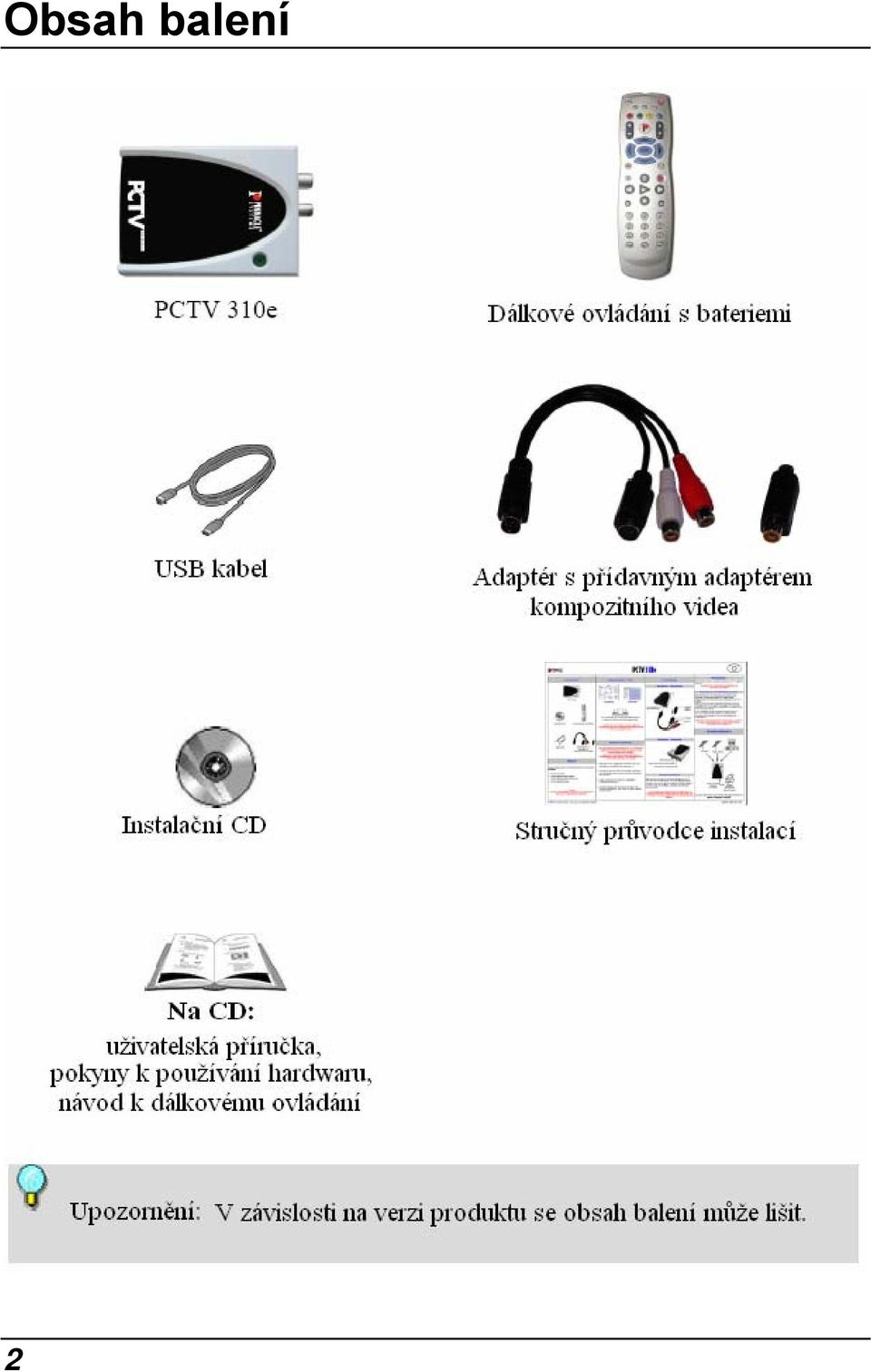

4

5 Úvod Gratulujeme k nákupu zařízení PCTV 310e! PCTV 310e kombinuje čtyři zařízení do jediného: nemusíte přijímat jen digitální (DVB-T) signál, ale také klasické analogové vysílání (anténní či kabelové) či poslouchat FM rádio, vše samozřejmě ve stereo kvalitě. Navíc můžete využít i další vstup pro analogový signál a nahrát například Vaše staré video nahrávky. Digitální vysílání DVB-T přináší stále se rozrůstající nabídku televizních kanálů s vynikajícím obrazem a zvukem bez potřeby satelitu či propojení na kabelové vysílání. Do budoucna jsou plánované i další funkce pro digitální vysílání, například interaktivní televize, IP data apod. Některé z těchto služeb jsou již dokonce v některých místech dostupné. Více informací naleznete na internetových stránkách, např. Společně se softwarem Pinnacle MediaCenter lze použít funkce pro časový posun či proměnit Vaše PC ve vysoce kvalitní digitální rekordér. Zároveň budete mít přístup k informačním službám, teletextu, či elektronickému programování (EPG) pomocí kterého jednoduše naprogramujete nahrávání Vašich oblíbených pořadů. Takže, pojďte si užít svůj nový produkt PCTV 310e! 1

6 Obsah balení 2

7 Systémové požadavky Aby Váš PCTV MediaCenter 310e pracoval bez problémů, musí Váš systém splňovat následující požadavky: Počítač - hardware Procesor Minimum: Pentium IV s 2 GHz nebo obdobný AMD Athlon XP (pro příjem DVB-T dostačuje Pentium IV s 1.6 GHz) Doporučeno: Pentium IV 2.5 GHz nebo obdobný AMD Athlon 64 Paměť Minimum: 256 MB RAM Doporučeno: 512 MB RAM Hard disk Minimum: IDE hard disk přepnutý do master módu a 5 GB volného prostoru Doporučeno: U-DMA hard disk s 20 GB volného prostoru Grafická karta Minimum: DirectX 8-kompatibilní grafická karta Doporučeno: DirectX 9- kompatibilní grafická karta Zvuková karta Minimum: DirectX 9-kompatibilní zvuková karta USB port USB 2.0 CD-ROM / DVD-ROM mechanika nebo vypalovačka Minimum: CD-ROM nebo DVD-ROM mechanika Doporučeno: CD nebo DVD vypalovačka Počítač - software Windows XP (Home Edition, Professional Edition nebo Media Center Edition 2005), včetně nainstalovaného posledního Service Packu. 3

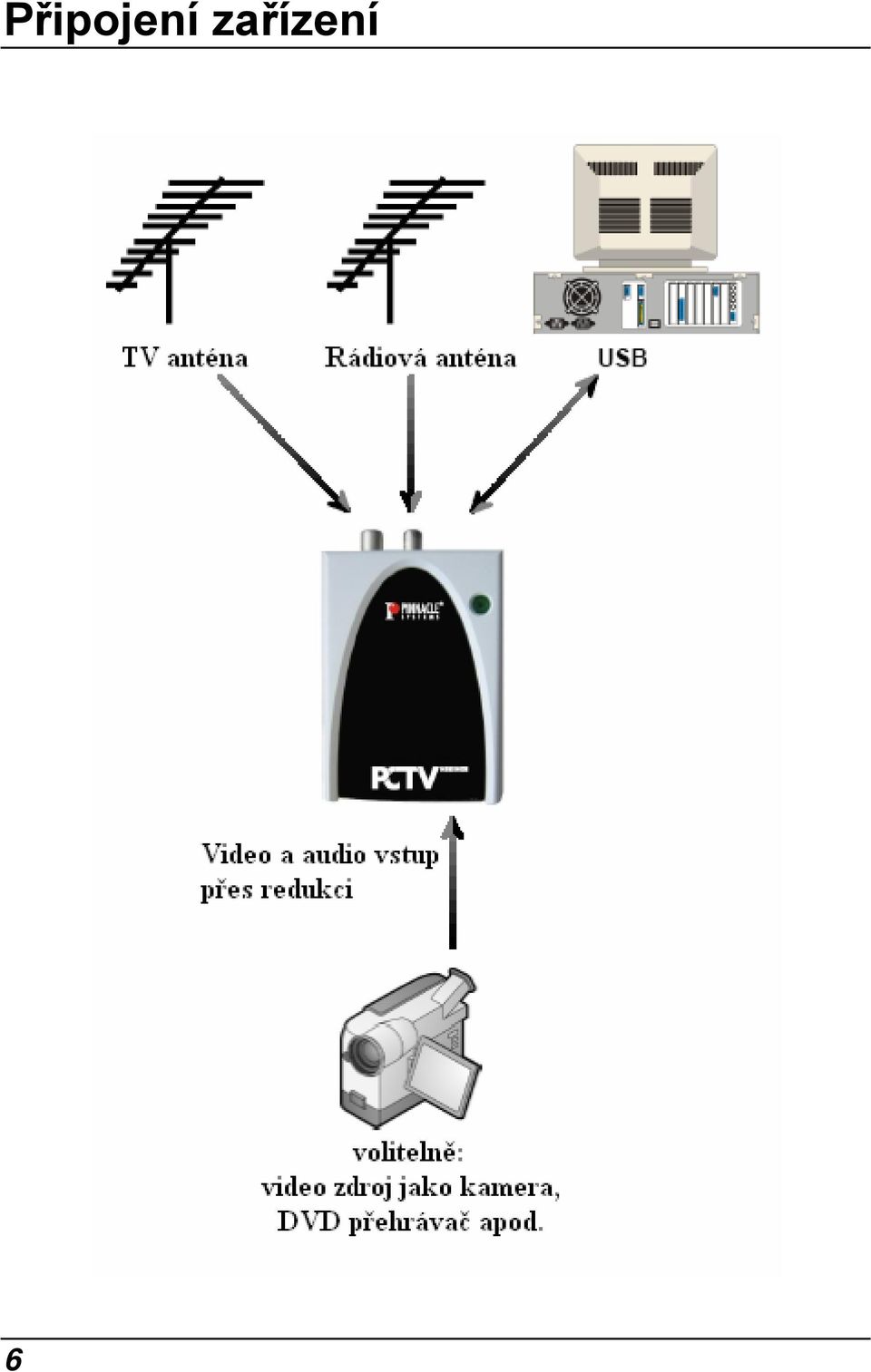

8 Připojení Vstupy na přední straně Vstupy a výstupy na zadní straně 4

9 Připojení antény Pomocí koaxiálního kabelu propojte anténní vstup vašeho PCTV MediaCenter 310e s Vaší anténní nebo kabelovou přípojkou. Pro připojení FM rádia použijte rádiový vstup na PCTV 310e a odpovídající anténní přípojku. K připojení antény potřebujete odpovídající kabel. Kvalita použitého kabelu velmi výrazně ovlivňuje kvalitu přijímaného signálu. Připojení PC Propojte USB konektor Vašeho PC s USB konektorem na Vašem PCTV MediaCenter 310e. Používejte pouze USB kabel, který je součástí dodávky. Připojení videa Propojte zdroj Vašeho videa (např. kameru, videorekordér nebo DVD přehrávač) s audio vstupem a odpovídajícím video vstupem na adaptéru přes PCTV MediaCenter 310e. V tomto případě nezávisí na použitém video systému (např. VHS, S-VHS, Hi8 nebo Video 8). Chcete-li pro zdroj videa použít kompozitní vstup, použijte nejdříve kompozitní adaptér, který připojte na S-Video konektor na redukci připojené k PCTV 310e. Má-li zdroj Vašeho videa S-video výstup, prosím používejte za účelem dosažení vyšší kvality přenášeného videa tento místo kompozitního. 5

10 Připojení zařízení 6

11 Tipy na umístění antény Pro příjem co nejkvalitnějšího signálu umístěte anténu podle následujících pokynů: Je-li to možné natočte anténu směrem k nejbližšímu vysílači. Používáte-li interní anténu, umístěte ji co nejblíže k oknu. Pokuste se umístit interní anténu co možná nejvýše. Interní anténa by neměla být umístěna v blízkosti počítače, televize a počítačového monitoru. Používáte-li plochou anténu, ujistěte se, že je správně polarizovaná. Nejste-li si jisti její polarizací, změňte její pozici o 90 stupňů a použijte to umístění, které má lepší signál. Používejte pouze dvakrát stíněný anténní kabel. 7

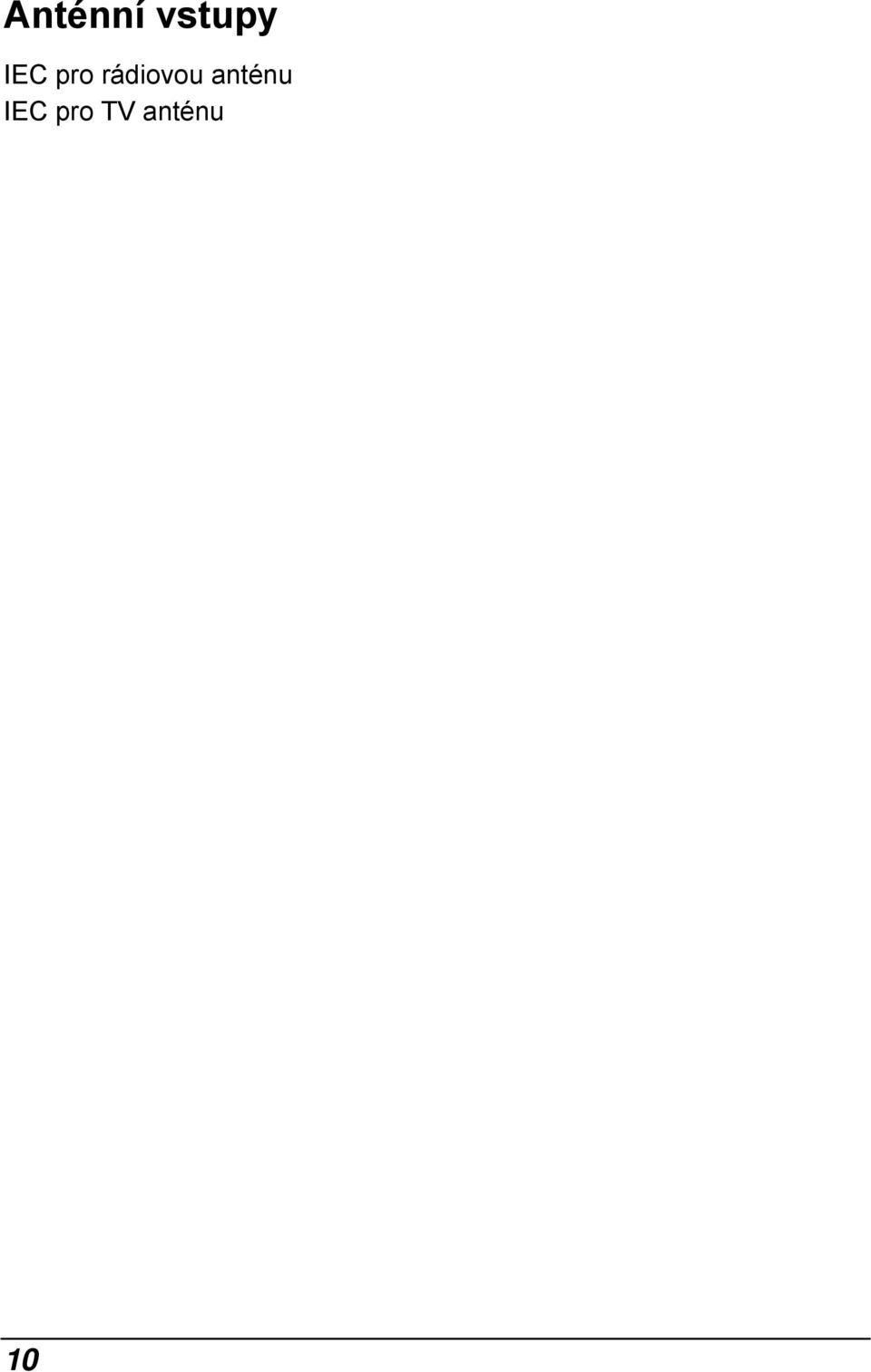

12 Použití dálkového ovládání Pokud je součástí dodávky zařízení PCTV 310e dálkové ovládání a chcete jej používat, ujistěte se, že je zaručena přímá viditelnost dálkového ovládání a zařízení PCTV 310e tak jak je znázorněno na obrázku. Indikátor LED Pokud indikátor LED svítí, je zařízené správně připojeno a je připraveno k používání. 8

13 Technická data Sběrnice USB 2.0 (Hi-Speed) Video dekodér / Analogový Demodulátor Texas Instruments TVP5150 / Philips TDA9887H TV / FM tuner Philips FMD1216ME Frekvenční rozsah: Analogová TV a DVB-T: až 158 MHz a 160 až 442 MHz (VHF) 442 až MHz (UHF) FM rádio: 87.5 až 108 MHz DVB-T demodulátor Zarlink MT QAM, QPSK 6/7/8 MHz šířka pásma UHF, VHF TV formáty DVB-T / PAL / SECAM A/V USB 2.0 řadič ULi M9207 9
