1 VENKOVNÍ ARCHITEKTURA B E T O N O V É V Ý R O B K Y S F A N T A Z I Í

2 VENKOVNÍ ARCHITEKTURA 2011 OBSAH 2 VENKOVNÍ ARCHITEKTURA PALISÁDY 1 rumplovaný krajový kámen, travní lem 2 ZAHRADNÍ STĚNY A OBRUBY 3 okrasné tvárnice 4 Svahové tvárnice 5 BAZÉNOVÉ LEMY 6 KVĚTINÁČE 7 LAVIČKY, STOLY 9 Stojany na kola, koše a dílce pro studny 11 Dekorativní obklady a výklenky 12 Zahradní stupně, montovaná schodiště 13 NATURAL SCHODY 14 DOPLŇKOVÝ SORTIMENT 15 Rady a tipy 16 Kontakty Charakteristika: Prvky venkovní architektury Užitné a dekorační betonové výrobky pro finální dokončení pochozích ploch, odpočinkových zákoutí a parkových úprav (květináče různých velikostí pro květiny, keře i stromy, parkové a zahradní lavičky), vertikální prvky k oddělení plochy (sloupky), bazénové lemy. SCHODIŠŤOVÉ PRVKY Montovaná schodiště k rodinným a bytovým domům. Zahradní stupně v okolí rodinných domů a zahrad. Dílce pro studny Betonové skruže a poklopy slouží k budování studní, šachet a podzemních jímek na vodu. Ukázky a vzorníky barev a povrchů v tomto katalogu, reprodukované ofsetovým tiskem, mají jen orientační charakter a nemusí zcela věrohodně zobrazovat skutečný vzhled výrobků. Tiskové chyby a změny vyhrazeny.

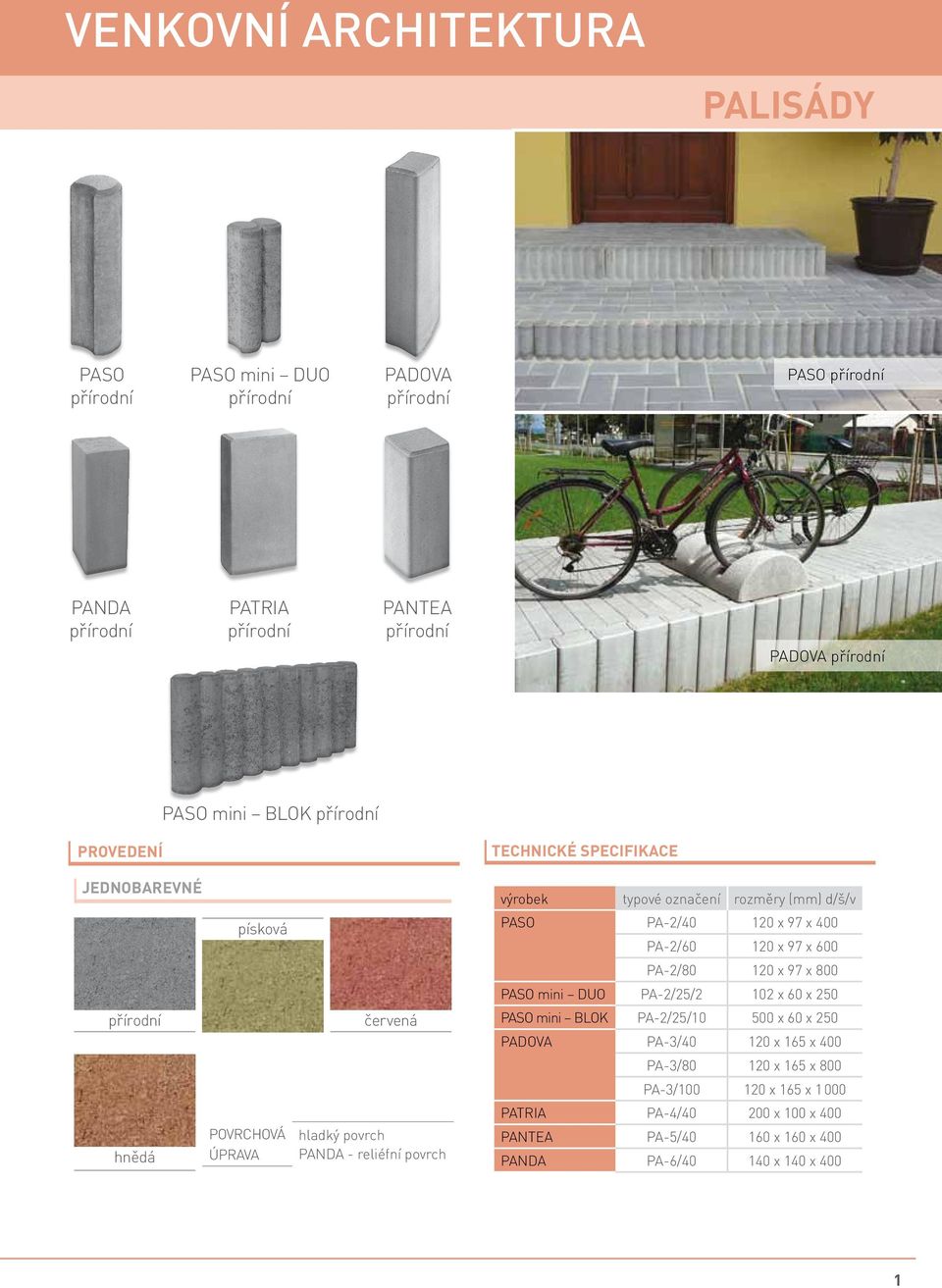

3 VENKOVNÍ ARCHITEKTURA PALISÁDY PASO PASO mini DUO PADOVA PASO PANDA PATRIA PANTEA PADOVA PASO mini BLOK PROVEDENÍ JEDNOBAREVNÉ hnědá písková povrchová úprava červená hladký povrch PANDA - reliéfní povrch technické specifikace výrobek typové označení rozměry (mm) d/š/v PASO PA-2/ x 97 x 400 PA-2/ x 97 x 600 PA-2/ x 97 x 800 PASO mini duo PA-2/25/2 102 x 60 x 250 PASO mini BLOK PA-2/25/ x 60 x 250 PADOVA PA-3/ x 165 x 400 PA-3/ x 165 x 800 PA-3/ x 165 x PATRIA PA-4/ x 100 x 400 PANTEA PA-5/ x 160 x 400 PANDA PA-6/ x 140 x 400 1

4 VENKOVNÍ ARCHITEKTURA rumplovaný krajový kámen, travní lem Travní lem Rumplovaný krajový kámen PROVEDENÍ JEDNOBAREVNÉ Travní lem písková Travní lem červená hnědá povrchová úprava hladký povrch Rumplovaný krajový kámen cihlová Travní lem technické specifikace TRAVNÍ LEM hnědá výrobek typové označení rozměry (mm) d/š/v Travní lem TL x 160 x 50 tmavý okr povrchová úprava rumplovaný povrch Rumplovaný krajový kámen výrobek rozměry (mm) d/š/v Rumplovaný krajový kámen 210 x 100 x 100 2

5 ZAHRADNÍ STĚNY A OBRUBY STANDARD rovný prvek STANDARD vnější roh Zahradní stěna STANDARD PRAKTIK PINIE P1, P2 Zahradní obruba PINIE technické specifikace PROVEDENÍ PINIE P3 - VO JEDNOBAREVNÉ PRAKTIK PINIE, STANDARD povrchová úprava PINIE P6 - IO hladký povrch výrobek typové označení rozměry (mm) d/š/v STANDARD S x 300 x 550 rovný prvek STANDARD NOVINKA S x 450 x 800 rovný prvek S x 550 x rovný prvek S 55 VR x 490 x 550 vnější roh S 55 VR x 490 x 550 vnější roh S 80 VR x 490 x 800 vnější roh S 120 VR x 490 x vnější roh PRAKTIK PK 400 x 245 x 400 výrobek typové označení rozměry (mm) d/š/v PINIE P1 990 x 400 x 350 přímý dílec PINIE P2 500 x 400 x 350 přímý dílec PINIE P3-VO 785 / x 400 x 350 r 500, 90 PINIE P4-VO 392 / 707 x 400 x 350 r 500, 45 PINIE P5-VO 393 / 497 x 400 x 350 r 1 500, 15 PINIE P6-IO 785 / 157 x 400 x 350 r 500, 90 VO vnější oblouk, IO vnitřní oblouk 3

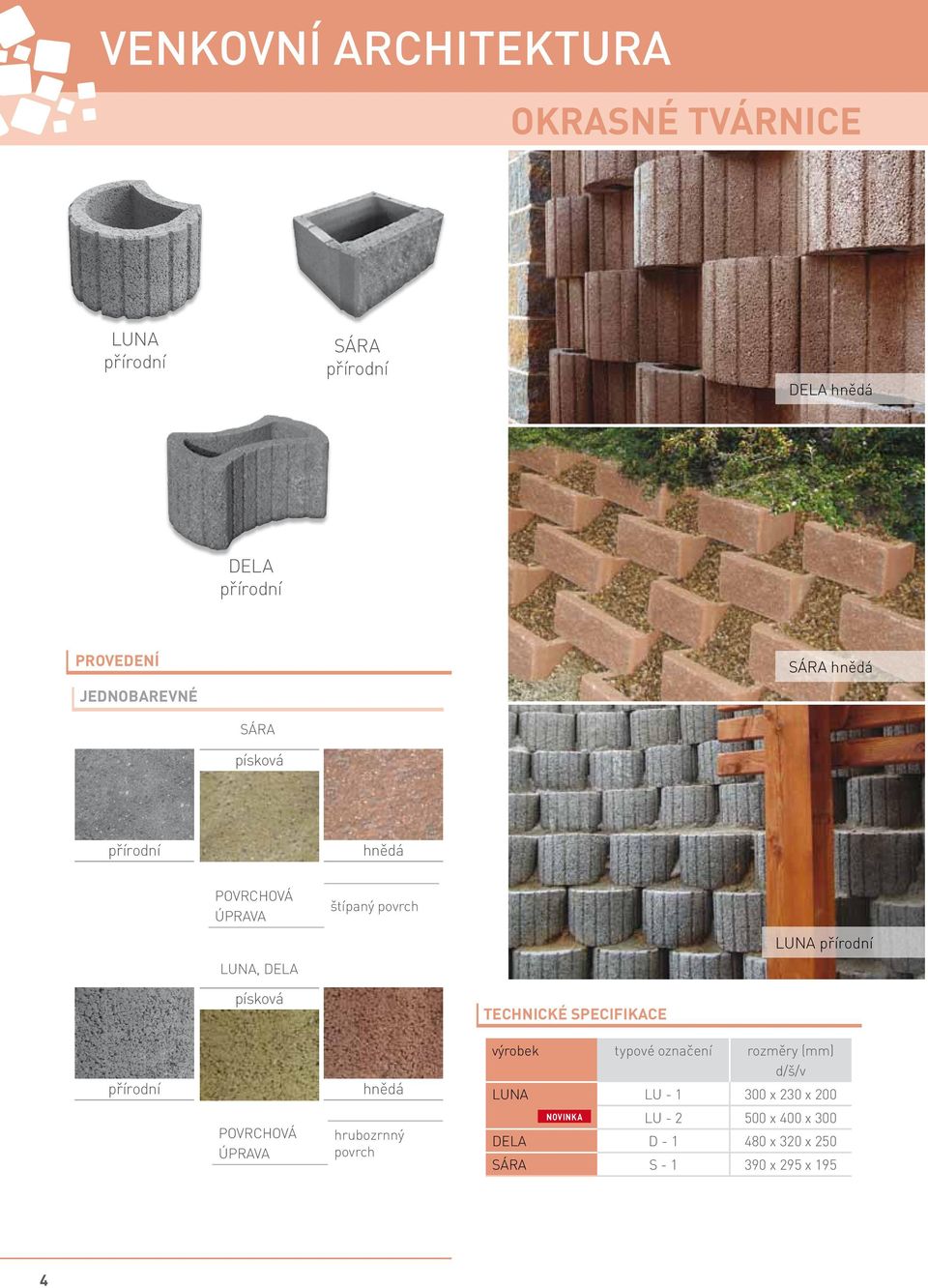

6 VENKOVNÍ ARCHITEKTURA okrasné tvárnice LUNA SÁRA DELA hnědá DELA PROVEDENÍ JEDNOBAREVNÉ SÁRA hnědá SÁRA písková hnědá povrchová úprava LUNA, DELA štípaný povrch LUNA písková povrchová úprava hnědá hrubozrnný povrch technické specifikace výrobek typové označení rozměry (mm) d/š/v LUNA NOVINKA LU x 230 x 200 LU x 400 x 300 DELA D x 320 x 250 SÁRA S x 295 x 195 4

7 Svahové tvárnice ARKTIK STONE štípaný ARKTIK STONE rumplovaný Nordik Stone štípaný Římský kvádr PROVEDENÍ JEDNOBAREVNÉ ARKTIK STONE, NORDIK STONE Římský kvádr písková Římský kvádr písková ARKTIK STONE, rumplovaný povrchová úprava štípaný, rumplovaný povrch technické specifikace výrobek typové označení rozměry (mm) d/š/v/v1 Římský kvádr RK x 325 x 160 x 140 ARKTIK STONE 1 NOVINKA AS x 225 x 150 ARKTIK STONE 2 NOVINKA AS x 225 x 150 NORDIK STONE NOVINKA NS (235) x 235 x 150 Římský kvádr písková 5

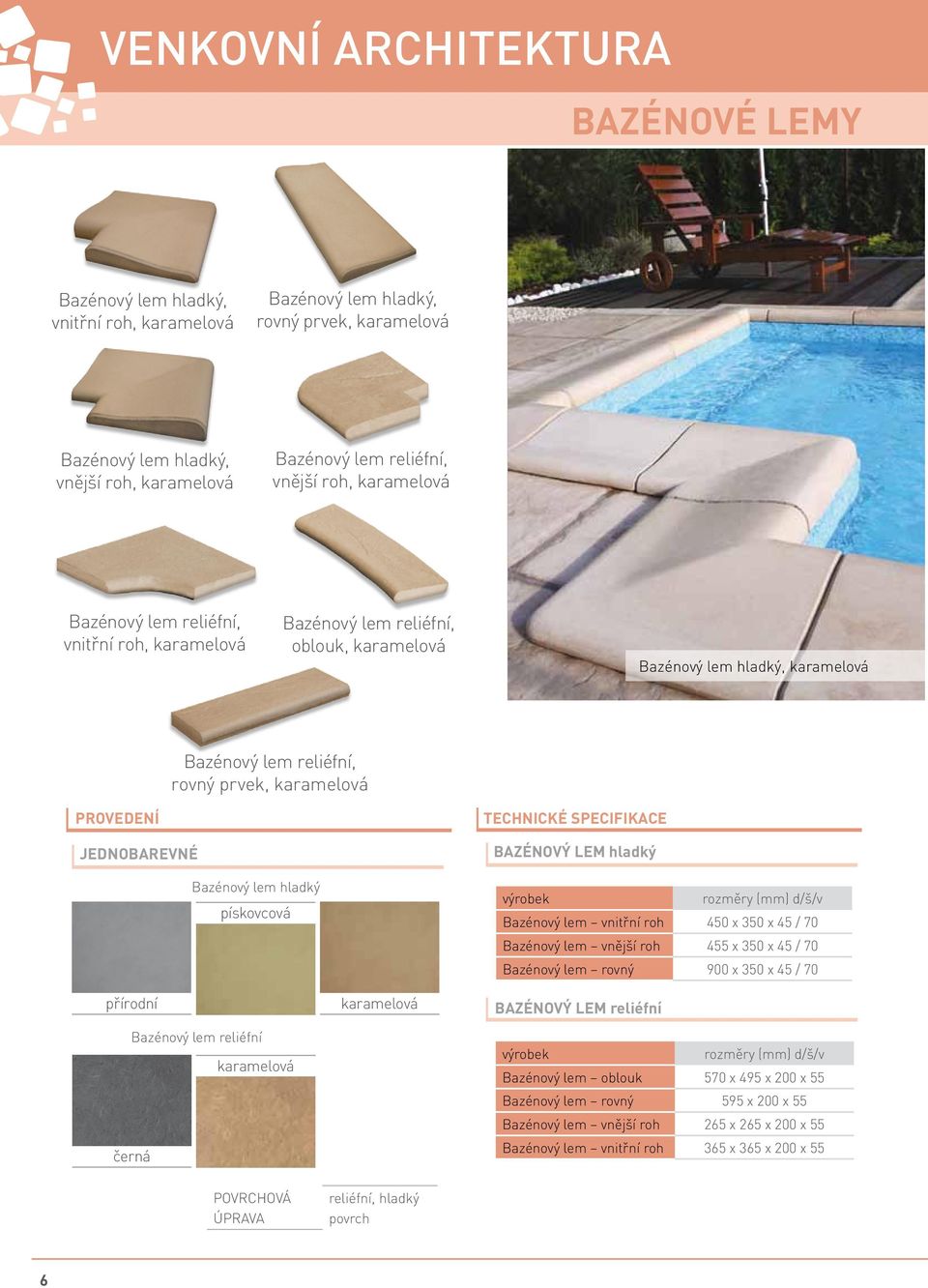

8 VENKOVNÍ ARCHITEKTURA BAZÉNOVÉ LEMY Bazénový lem hladký, vnitřní roh, karamelová Bazénový lem hladký, rovný prvek, karamelová Bazénový lem hladký, vnější roh, karamelová Bazénový lem reliéfní, vnější roh, karamelová Bazénový lem reliéfní, vnitřní roh, karamelová Bazénový lem reliéfní, oblouk, karamelová Bazénový lem hladký, karamelová Bazénový lem reliéfní, rovný prvek, karamelová PROVEDENÍ JEDNOBAREVNÉ Bazénový lem hladký pískovcová Bazénový lem reliéfní karamelová černá karamelová technické specifikace BAZÉNOVÝ LEM hladký výrobek rozměry (mm) d/š/v Bazénový lem vnitřní roh 450 x 350 x 45 / 70 Bazénový lem vnější roh 455 x 350 x 45 / 70 Bazénový lem rovný 900 x 350 x 45 / 70 BAZÉNOVÝ LEM reliéfní výrobek rozměry (mm) d/š/v Bazénový lem oblouk 570 x 495 x 200 x 55 Bazénový lem rovný 595 x 200 x 55 Bazénový lem vnější roh 265 x 265 x 200 x 55 Bazénový lem vnitřní roh 365 x 365 x 200 x 55 povrchová úprava reliéfní, hladký povrch 6

9 KVĚTINÁČE MAXIMA LAURA 1 COSTA 1 LAURA 2 CUBE TRAPE, tryskaný LADA KARE 3 PILETA COSTA 2 TRAPE JUKA LOTOS TRIA, tryskaný 7

10 VENKOVNÍ ARCHITEKTURA KVĚTINÁČE FLORA 2 TRIA 1 LAURA 3 TRIA 3 KARE 1 FLORA 1 FLORA 3 TRIA 2 PROVEDENÍ JEDNOBAREVNÉ hladký černá červená tryskaný COSTA olivová povrchová úprava KARE 2 karamelová hladký, tryskaný, reliéfní povrch technické specifikace výrobek rozměry (mm) kg/ks d(d2)/š(š2)/v FLORA x 1000 x FLORA x 670 x FLORA x 450 x LAURA x 255 x LAURA x 255 x LAURA x 355 x LADA 1500 x 300 x LOTOS 500(360) x 500(360) x JUKA 505(310) x 505(310) x MAXIMA 880 x 520 x TRIA 1* 1000 x x TRIA 2 * 1400 x x TRIA 3 * NOVINKA 660 x 660 x PILETA * 800 x 300 x TRAPE * 620(400) x 620(400) x KARE x x KARE x 900 x KARE x 600 x COSTA x 500 x COSTA x 355 x CUBE NOVINKA 700 x 700 x * možnost barevného nátěru na zakázku 8

11 lavičky, stoly Piknikový stůl SANDRO Piknikový stůl NEVADA CALI Betonový sedák 2 VEGAS LAGUNA MONO BRUNO MARKO MARKO MARKO DOUBLE NEVADA 9

12 VENKOVNÍ ARCHITEKTURA LAVIČKY, STOLY Betonová vlna WAVE Sedák FOLD 1 Betonový sedák 1 Opěrka BANG Betonový sedák 2 Betonový sedák 3 Ukázka variability: technické specifikace LEDGE 1 LEDGE 2 LEDGE 3 LEDGE 4 PROVEDENÍ JEDNOBAREVNÉ hladký tryskaný povrchová úprava bílá hladký, tryskaný povrch výrobek rozměry (mm) d/š/v kg/ks LAGUNA x 400 x MARKO x 760 x MARKO DOUBLE x x VEGAS x 400 x SANDRO x 540 x BRUNO x 430 x CALI x 400 x NEVADA x 400 x MONO x 400 x LEDGE 1 NOVINKA x 700 x LEDGE 2 NOVINKA x 500 x LEDGE 3 NOVINKA x 500 x LEDGE 4 NOVINKA x x Opěrka BANG NOVINKA x x Vlna WAVE NOVINKA x 700 x Betonový sedák x 400 x Betonový sedák x 400 x Betonový sedák 3 NOVINKA 750 x 400 x Sedák FOLD 1 NOVINKA x 800/1 000 x Piknikový stůl x x

13 Stojany na kola, koše a dílce pro studny Stojan na kolo SK 1-1 hladký Stojan na kolo SK 2-3 tryskaný Stojan na kolo BLOCK hladký Koš SEISAVO hladký PROVEDENÍ JEDNOBAREVNÉ tryskaný Koš SEISAVO, tryskaný hladký povrchová úprava hladký, tryskaný povrch Ø2 Ø1 technické specifikace výrobek typové označení rozměry (mm) Ø1/Ø2/v ks/kg Betonová TBX 2 100/ x 1000 x skruž TBX 2 100/ x 1000 x TBX 2 80/80 V 960 x 800 x Betonový TBH x poklop TBH x Betonová skruž Ø2 V Betonový poklop Ø V Stojan na kolo SK 2-3, tryskaný výrobek rozměry (mm) d/š/v ks/kg Koš SEISAVO 515 x 440 x výrobek rozměry (mm) d/š/v ks/kg Stojan na kolo SK x 260 x Stojan na kolo SK 2 3 * 950 x 500 x Stojan na kolo BLOCK NOVINKA 1600 x 480 x Ø1 Ø V * dodává se včetně 2 ks kovových ok 11

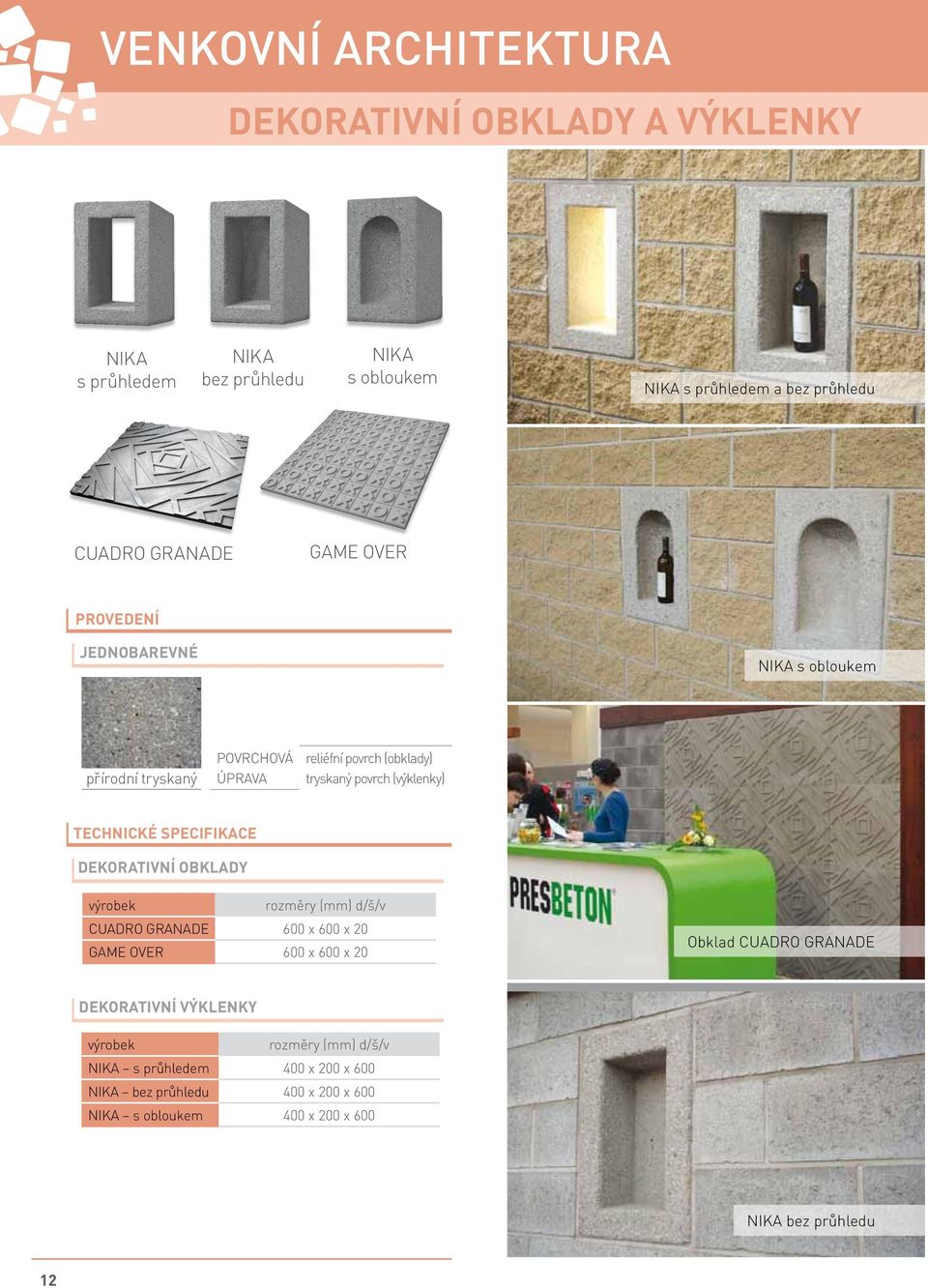

14 VENKOVNÍ ARCHITEKTURA Dekorativní obklady A výklenky NIKA s průhledem NIKA bez průhledu NIKA s obloukem NIKA s průhledem a bez průhledu CUADRO GRANADE GAME OVER PROVEDENÍ JEDNOBAREVNÉ NIKA s obloukem tryskaný povrchová úprava reliéfní povrch (obklady) tryskaný povrch (výklenky) technické specifikace Dekorativní obklady výrobek rozměry (mm) d/š/v CUADRO GRANADE 600 x 600 x 20 GAME OVER 600 x 600 x 20 Obklad CUADRO GRANADE Dekorativní výklenky výrobek rozměry (mm) d/š/v NIKA s průhledem 400 x 200 x 600 NIKA bez průhledu 400 x 200 x 600 NIKA s obloukem 400 x 200 x 600 NIKA bez průhledu 12

15 Zahradní stupně, montovaná schodiště PROVEDENÍ JEDNOBAREVNÉ tryskaný hladký povrchová úprava hladký, tryskaný povrch Zahradní stupně přímé a nájezdové technické specifikace Zahradní stupně Zahradní stupeň obloukový Středová podesta Zahradní stupeň rohový Montované schodiště R1 vnější charakter Zahradní stupeň přímý Schodiště se středovým stupněm Schodiště s nájezdem Zahradní stupeň nájezdový Schodiště se středovou podestou Schodiště rohové 90 Rohové S Montovaná venkovní schodiště na zakázku 1) schodišťové desky šířka 350 nebo 300 mm, tloušťka 80 mm, maximální délka 2200 mm 2) podesta max. rozměr 2200 x mm, tloušťka 80 mm 3) schodnice průřez 120 x 170 mm, pro šířku schodišťových desek 300 nebo 350 mm, max. 10 stupňů, výška stupně 170 mm 4) podpěra schodnice průřez 120 x 120 mm, max. výška 1700 mm - individuální řešení kotvicích prvků a přípravy pro zábradlí dle výrobních možností - povrchová úprava: pemrlování, tryskání, pohledový beton a kombinace uvedených povrchů

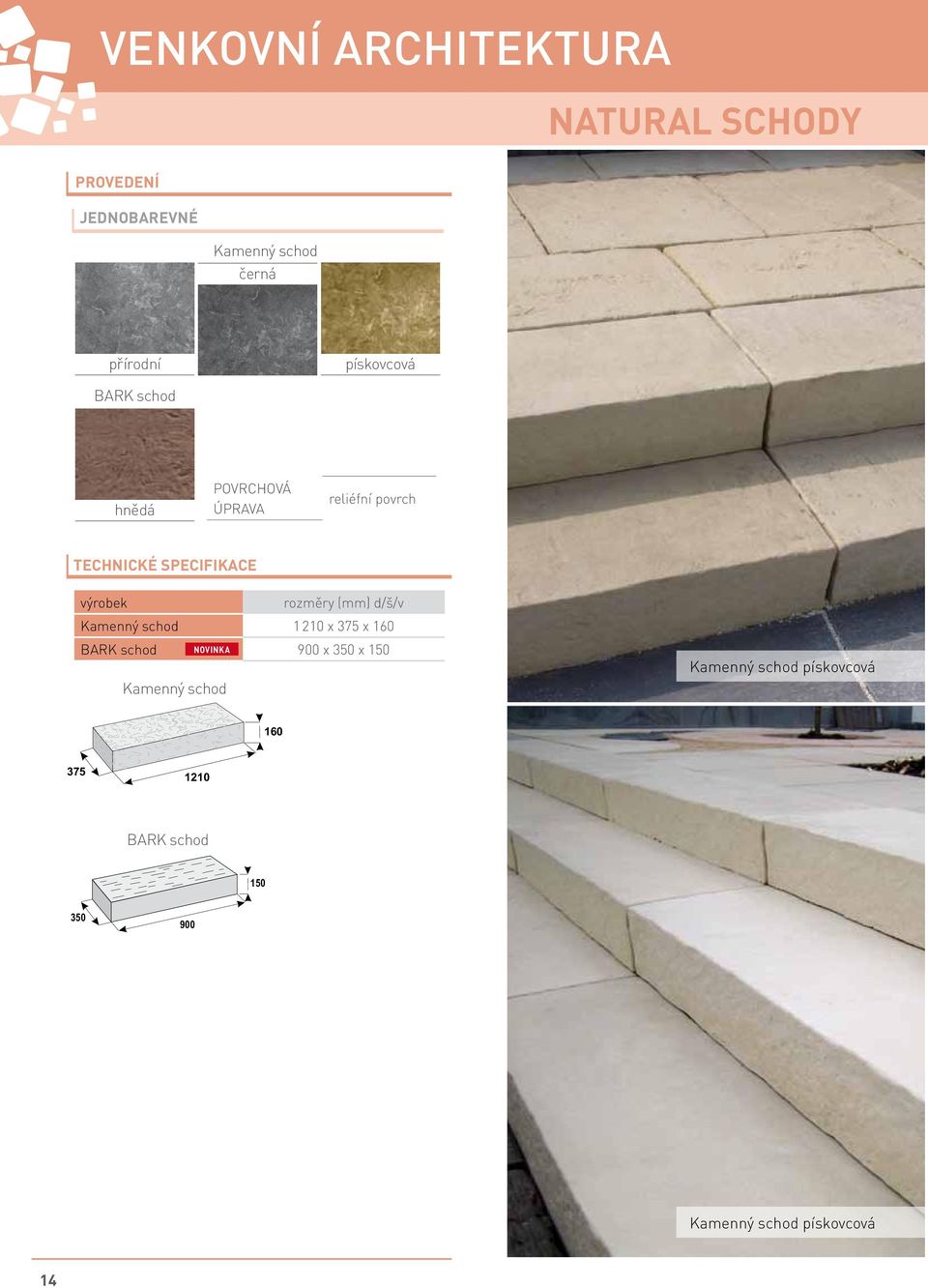

16 VENKOVNÍ ARCHITEKTURA NATURAL SCHODY PROVEDENÍ JEDNOBAREVNÉ Kamenný schod černá pískovcová BARK schod hnědá povrchová úprava reliéfní povrch technické specifikace výrobek rozměry (mm) d/š/v Kamenný schod 1210 x 375 x 160 BARK schod NOVINKA 900 x 350 x 150 Kamenný schod Kamenný schod pískovcová BARK schod Kamenný schod pískovcová 14

17 DOPLŇKOVÝ SORTIMENT PŘÍPRAVKY NA OŠETŘOVÁNÍ BETONU výrobek označení balení popis IMPREGNACE SEALER W 5 kg impregnace pro betonové výrobky, která nemá vliv na změnu barevnosti SEALER W 20 kg SIKAGARD 907W 5 kg impregnace pro betonové výrobky s prohloubením barevnosti a leskem SIKAGARD 907W 20 kg ČISTIČ BETONU BETONCLEANER 1 l bezchloridový prostředek k čištění betonu BETONCLEANER 5 l BETONCLEANER 10 l FLEXIBILNÍ LEPIDLO FLEXKLEBER 5 kg lepidlo na venkovní dlažby a interiérové obklady FLEXKLEBER 25 kg Impregnace Impregnační přípravek je roztok na bázi silanů. Přípravek vytvoří na betonovém povrchu slabý film, který chrání před znečištěním pevnými látkami (hlína, prach), tekutinami (olej, sladké šťávy z rostlin, nápoje) a povětrnostními vlivy. Aplikaci provádíme na čisté a savé betonové výrobky a dbáme na rovnoměrnost nanesení. Impregnaci je potřeba po cca 2 letech opakovat. ČISTIČ BETONU Přípravek Betoncleaner je určen k čištění povrchů betonových výrobků, konstrukcí a pohledových betonových ploch od vápenných výkvětů, vápna, prachu apod. Pomocí textilu, nebo houby namočené v přípravku nanesete Betoncleaner na povrch. Následuje opláchnutí dostatečným množstvím vody až do úplného odstranění přípravku i s nečistotami. Detaily o použití přípravku najdete na v sekci Ke stažení Pracovní postupy. Flexibilní lepidlo Flexibilní lepidlo je vhodné k lepení dlažeb s vysokým namáháním (terasy, balkony, schody), dále na běžné stavební nesavé, ale i těžko polepitelné podklady. 15

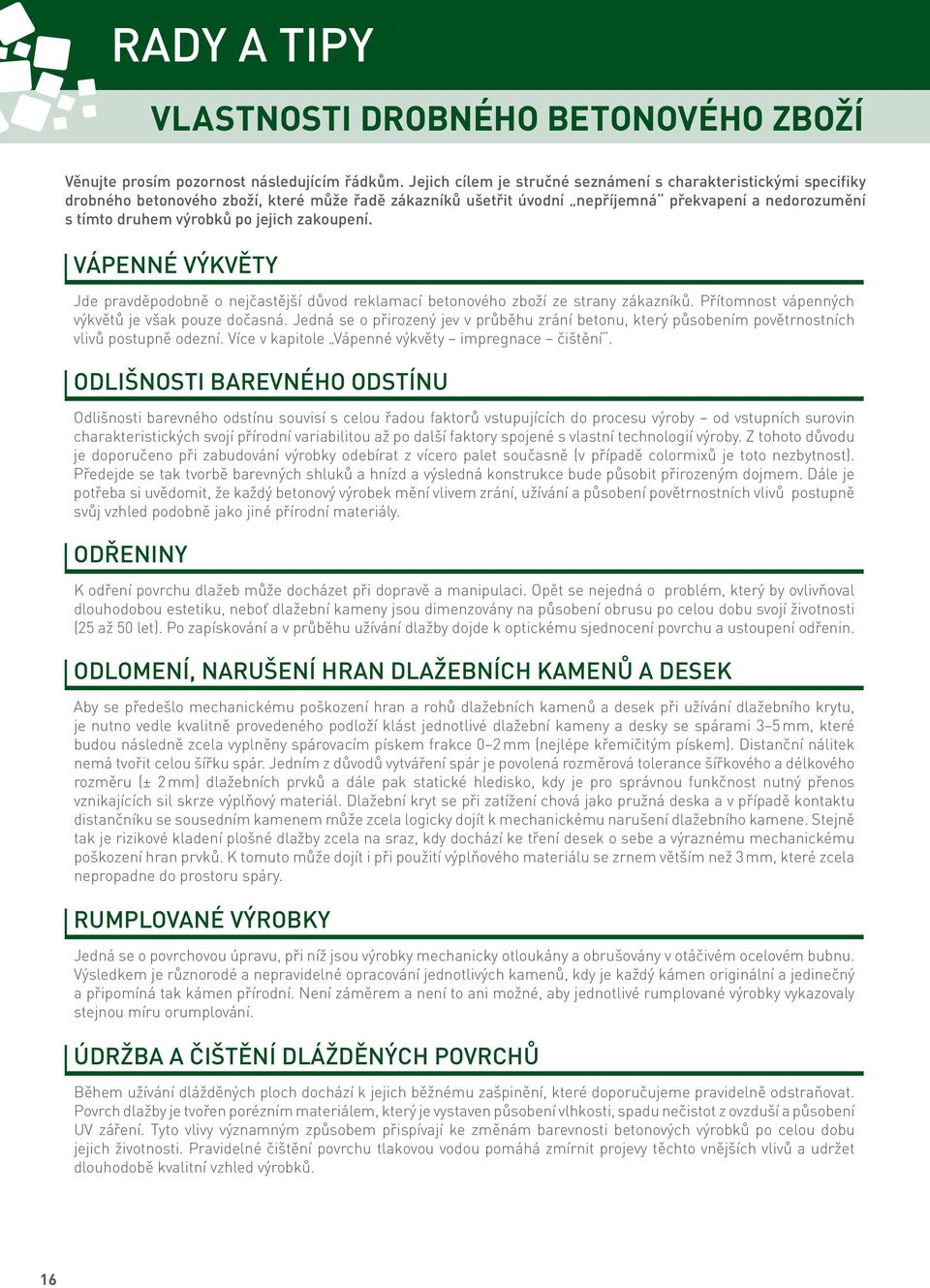

18 RADY a TIPY VLASTNOSTI DROBNÉHO BETONOVÉHO ZBOŽÍ Věnujte prosím pozornost následujícím řádkům. Jejich cílem je stručné seznámení s charakteristickými specifiky drobného betonového zboží, které může řadě zákazníků ušetřit úvodní nepříjemná překvapení a nedorozumění s tímto druhem výrobků po jejich zakoupení. Vápenné výkvěty Jde pravděpodobně o nejčastější důvod reklamací betonového zboží ze strany zákazníků. Přítomnost vápenných výkvětů je však pouze dočasná. Jedná se o přirozený jev v průběhu zrání betonu, který působením povětrnostních vlivů postupně odezní. Více v kapitole Vápenné výkvěty impregnace čištění. Odlišnosti barevného odstínu Odlišnosti barevného odstínu souvisí s celou řadou faktorů vstupujících do procesu výroby od vstupních surovin charakteristických svojí variabilitou až po další faktory spojené s vlastní technologií výroby. Z tohoto důvodu je doporučeno při zabudování výrobky odebírat z vícero palet současně (v případě colormixů je toto nezbytnost). Předejde se tak tvorbě barevných shluků a hnízd a výsledná konstrukce bude působit přirozeným dojmem. Dále je potřeba si uvědomit, že každý betonový výrobek mění vlivem zrání, užívání a působení povětrnostních vlivů postupně svůj vzhled podobně jako jiné materiály. Odřeniny K odření povrchu dlažeb může docházet při dopravě a manipulaci. Opět se nejedná o problém, který by ovlivňoval dlouhodobou estetiku, neboť dlažební kameny jsou dimenzovány na působení obrusu po celou dobu svojí životnosti (25 až 50 let). Po zapískování a v průběhu užívání dlažby dojde k optickému sjednocení povrchu a ustoupení odřenin. Odlomení, narušení hran dlažebních kamenů a desek Aby se předešlo mechanickému poškození hran a rohů dlažebních kamenů a desek při užívání dlažebního krytu, je nutno vedle kvalitně provedeného podloží klást jednotlivé dlažební kameny a desky se spárami 3 5 mm, které budou následně zcela vyplněny spárovacím pískem frakce 0 2 mm (nejlépe křemičitým pískem). Distanční nálitek nemá tvořit celou šířku spár. Jedním z důvodů vytváření spár je povolená rozměrová tolerance šířkového a délkového rozměru (± 2 mm) dlažebních prvků a dále pak statické hledisko, kdy je pro správnou funkčnost nutný přenos vznikajících sil skrze výplňový materiál. Dlažební kryt se při zatížení chová jako pružná deska a v případě kontaktu distančníku se sousedním kamenem může zcela logicky dojít k mechanickému narušení dlažebního kamene. Stejně tak je rizikové kladení plošné dlažby zcela na sraz, kdy dochází ke tření desek o sebe a výraznému mechanickému poškození hran prvků. K tomuto může dojít i při použití výplňového materiálu se zrnem větším než 3 mm, které zcela nepropadne do prostoru spáry. Rumplované výrobky Jedná se o povrchovou úpravu, při níž jsou výrobky mechanicky otloukány a obrušovány v otáčivém ocelovém bubnu. Výsledkem je různorodé a nepravidelné opracování jednotlivých kamenů, kdy je každý kámen originální a jedinečný a připomíná tak kámen. Není záměrem a není to ani možné, aby jednotlivé rumplované výrobky vykazovaly stejnou míru orumplování. Údržba a čištění dlážděných povrchů Během užívání dlážděných ploch dochází k jejich běžnému zašpinění, které doporučujeme pravidelně odstraňovat. Povrch dlažby je tvořen porézním materiálem, který je vystaven působení vlhkosti, spadu nečistot z ovzduší a působení UV záření. Tyto vlivy významným způsobem přispívají ke změnám barevnosti betonových výrobků po celou dobu jejich životnosti. Pravidelné čištění povrchu tlakovou vodou pomáhá zmírnit projevy těchto vnějších vlivů a udržet dlouhodobě kvalitní vzhled výrobků. 16

19 Použití betonových dlažeb a jejich pokládka Betonové dlažby o tloušťkách do 50 mm jsou určeny pouze pro pochůzné plochy. Pro plochy zatížené pojezdem nebo jiným vyšším zatížením lze výrobky o tloušťkách do 50 mm použít pouze za předpokladu uzpůsobení podkladních vrstev tomuto způsobu použití. Dlažební bloky o tl mm jsou určeny pro plochy vystavené pojezdu a vyššímu zatížení různé intenzity. Věnujte prosím před pokládkou dlažby zvýšenou pozornost doporučeným pracovním postupům výrobce. Impregnace povrchu betonových dlažeb V případě zvýšených nároků na snadnější čistitelnost a ochranu povrchu betonových dlažeb doporučujeme povrch ihned po pokládce opatřit povrchovým nátěrem impregnací, a to zejména u světlejších barevných odstínů povrchu. Část sortimentu betonových výrobků je již z výroby naimpregnována, a není tedy nutné povrch dlažby po pokládce nijak ošetřovat. Provedená impregnace je pouze povrchovou záležitostí, která podléhá v průběhu užívání dlážděné plochy otěru a povětrnostním vlivům. Po určité době účinek impregnace slábne a je třeba ji obnovit. Přeprava a meziskladování výrobků Doporučujeme přepravovat a skladovat betonové výrobky v neporušeném originálním balení. Při přepravě je nutné zajistit zboží tak, aby nedošlo k jeho poškození. Výrobky, které jsou v originálním balení opatřeny celoplošným překrytím, aby byly chráněny před vlhkostí a znečištěním, doporučujeme stejným způsobem zajistit i při jejich dlouhodobějším meziskladování. Některé vibrolisované výrobky a plošné dlažby jsou v originálním balení prokládány separačním materiálem (síťovina, motouz), který chrání dlažební prvky před jejich poškozením. Tento způsob ochrany doporučujeme použít i při meziskladování mimo originální balení. Rady a doporučení Doporučujeme nevybírat barevná či colormixová provedení pouze na základě fotografií v informačních materiálech. Fotografické reprodukce mají pouze informativní charakter a skutečná provedení se mohou barevností i strukturou lišit. Navštivte prosím naše archcentra, případně výstavky u vašeho nejbližšího prodejce betonového zboží. Před použitím výrobků PRESBETON doporučujeme seznámení s veškerými informačními materiály a pracovními postupy pokládky betonových výrobků, které jsou dostupné na Vlastnosti Souhrnné údaje k výrobkům Dlouhodobá životnost, funkčnost, vysoká estetická a užitná hodnota, odolnost vůči vlivům prostředí a působení chemických a rozmrazovacích látek, vysoká pevnost, rozebíratelnost a tím možnost opakovaného použití (s výjimkou zdicích tvárnic). Výrobky umožňují vytvářet architektonicky zajímavé celky díky možnostem různé skladby barev a tvarů. Technologie výroby a materiál Produkty jsou vyrobeny z vysoce pevnostního dvouvrstvého betonu zpracovaného moderní technologií vibrolisováním zavlhlé betonové směsi. V případě zdicích tvárnic se jedná o jednovrstvý beton zpracovaný totožnou technologií. Speciální lité dlažby se pak vyrábí litím specifické tekuté betonové směsi. Obě tyto technologie zaručují betonovým výrobkům dlouhodobou životnost. Povrchová úprava Tryskání Rumplování Štípání vzniká jednolitý jemně zrnitý povrch, který dá vyniknout vzhledu použitého kameniva vytváří otlučený povrch ploch a hran imitující starobylý vzhled kamenů štípaná pohledová strana výrobku (např. tvárnice FACE BLOCK a Sára) imituje povrch ch kamenů 17

20 RADY a TIPY Souhrnné údaje k výrobkům Barevné provedení Kromě barvy betonu se jednotlivé výrobky produkují v celé řadě barevných odstínů včetně jejich kombinací (tzv. colormix). Pro jednotlivé výrobky jsou dodávána barevná provedení uvedená v aktuálním ceníku, případně v dalších informačních materiálech výrobce. Ostatní technické údaje Sortiment je ve shodě s evropskými harmonizovanými normami tyto výrobky jsou označeny značkou CE, vybrané výrobky jsou ve shodě s národní legislativou. Dlažební bloky, plošné dlažby a obrubníky odpovídají požadavkům evropských harmonizovaných norem ČSN EN 1338 (Betonové dlažební bloky), ČSN EN 1339 (Betonové dlažební desky), ČSN EN 1340 (Betonové obrubníky). Zdicí tvárnice jsou v souladu s ČSN EN (Specifikace zdicích prvků). Osvědčení Společnost je držitelem certifikátu řízení jakosti ČSN EN ISO 9001:2001, certifikátu environmentálního managementu ČSN EN ISO 14001:2005 a dále je držitelem certifikátů systému řízení výroby v souladu se Směrnicí o stavebních výrobcích 89/106/EHS (směrnice CPD). Poznámka Technické parametry jednotlivých výrobků jsou uvedeny v příslušných prohlášeních o shodě, která jsou volně ke stažení na Veškeré dokumenty použité pro posouzení shody jsou na vyžádání k dispozici u výrobce. Obchodní a dodavatelské údaje Řídí se Všeobecnými obchodními a dodacími podmínkami firmy PRESBETON Nova, s. r. o. a PRESBETON Drahotuše, s.r.o. Zboží je baleno na vratných paletách. Ostatní aktuální údaje jsou uvedeny v platném ceníku. venkovní architektura MONTÁžNÍ POSTUPY PRO obruby PINIE, stěny STANDARD, PRAKTIK ZÁHONOVÉ OBRUBY PINIE Prvky sloužící k oddělení zpevněné plochy od terénní nerovnosti nebo k rozčlenění plochy vytvořením umělého záhonu. Dále je lze použít jako ochranu pro stromy a keře vytvořením ostrůvků. Je možno z nich složit tvary přímé průběžné nebo kruhové sestavy. Pinie se vyrábí technologií litého betonu. V základním provedení s m hladkým povrchem. Na základě požadavků zákazníka je lze vyrobit rovněž v barevném provedení, případně s povrchem tryskaným. ZAHRADNÍ STĚNY STANDARD Jedná se o prvky sloužící k oddělení zpevněné plochy od terénní nerovnosti nebo k rozčlenění plochy vytvořením umělého záhonu. Lze je použít jako pohledovou opěrku v okolí komunikací. Ze stěn Standard se dají sestavit přímé, pravoúhlé a trojúhelníkové sestavy. Zahradní stěny Standard se vyrábí technologií litého betonu. V základním provedení s m hladkým povrchem. Lze je také na základě požadavků zákazníka vyrobit v barevném provedení, případně s povrchem tryskaným. 18

21 venkovní architektura ZAHRADNÍ STĚNY PRAKTIK Prvky sloužící k oddělení zpevněné plochy od terénní nerovnosti nebo k rozčlenění plochy vytvořením umělého záhonu. Lze je podobně jako zahradní stěny Standard použít jako pohledovou opěrku. Ze zahradních stěn Praktik se dají vytvořit opěrky přímých tvarů nebo také lehká zahradní schodiště. Ukázky a skladby Pinie: Tyto zahradní stěny se vyrábí vibrolisováním zavlhlé betonové směsi pouze v provedení s m hladkým povrchem. Doporučení pro realizaci: Na vyspádovanou zemní pláň naneseme a rozprostřeme předepsané vrstvy kamenné drti (případně vrstvu podkladního betonu) tak, jak je určeno pro provedení pokládky budoucí navazující dlažby. Prvky se kladou na sraz. Manipulace je umožněna pomocí ocelových ok vystupujících ze zadní nepohledové plochy prvku (pohledová a vnitřní část stěny je tak jednoznačně patrná). Plocha styku se zeminou se opatří fólií, aby nedocházelo k vyplavování zeminy spárami stěn. Spáry se mohou případně vyplnit např. transparentním silikonem. Příklady osazení viz přiložená schémata. Poznámka: Z prvků Pinie lze vytvořit tvary přímé, ale také vycházející z kruhu a jeho čtvrtin, pohledová a vnitřní část stěny je jednoznačně patrná. Z dílců stěny Standard je možné tvořit pouze rovné a pravoúhlé tvary. Dolní plocha stěny ve tvaru L se pokládá směrem dovnitř stěny nebo záhonu. Některé základní skladebné varianty najdete v následujících nákresech: 19

22 RADY a TIPY venkovní architektura Zahradní stěnu Praktik lze zbudovat pomocí betonových dílců, které je možné uložit v několika variantách. Prvky stěny Praktik A, B varianty uložení dílců Praktik pro realizaci vyšší stěny nebo nižší obruby, C možnost výstavby zahradních stupňů POKYNY PRO ZABUDOVÁNÍ PALISÁD Palisády rozšiřují nabídku prvků pro vytváření obrub, záhonů, lemů a menších stěn, které jsou většinou určeny k oddělení okrasné zeleně od pochůzných ploch s různým výškovým rozdílem. Umožňují vytvářet libovolně tvarované obruby kruhy, elipsy, oblouky, vlnovky aj. Také výška obruby se může průběžně měnit podle charakteru terénu. Důležité zásady: Palisády se kladou těsně vedle sebe do betonového lože ze zavlhlé betonové směsi třídy C 12/15. Při zabudování je nutné kontrolovat svislost každé palisády a respektovat jejich kónicitu, která je dána technologií výroby. Z tohoto důvodu je nutno před zatvrdnutím betonového lože fixovat jejich svislost např. pomocí dřevěného nebo plastového distančníku (např. obkladačským klínkem). Doporučujeme rovněž nepodceňovat funkci nopové fólie za předpokladu, že palisády budou z jedné strany zasypány zeminou, byť i jen částečně, nebo budou zabudovány v místě se zvýšenou vlhkostí. Předejde se tím pozdějšímu zvýšenému výskytu vápenných výkvětů, růstu mechů nebo znečištění zeminou. 20

23 OKRASNÉ A SVAHOVÉ TVÁRNICE OPěRNÁ STěNA ZE SVAHOVEK římský KVÁDR Výstavba opěrných zdí ze svahových tvárnic Římský kvádr se provádí podle projektu nasucho, bez použití malty. Tvárnice jsou kotveny proti posunutí vlastním zámkovým tvarem profilu. O celkovém sklonu zdi rozhoduje sklon H uložení první řady tvárnic, která se zabuduje do betonového H1 základového pásu, jak je znázorněno ve schematickém náčrtku. Pro správné plnění funkce užitné i estetické je nezbytné stranu opěrné stěny přilehlou k zemině opatřit B L nopovou fólií, filtrační vrstvou ze štěrkopísku a drenáží pro odvod srážkové vody od paty základu. Upozornění: Základním předpokladem pro realizaci stavby opěrné stěny z tvárnic Římský kvádr je projektová dokumentace a kvalifikovaný statický výpočet s ohledem na předpokládanou výšku stěny, třídu zeminy a další okolnosti v dané konkrétní lokalitě. Uvedené náčrtky a údaje jsou jen orientačním vodítkem pro použití tvárnic pro opěrnou zeď. Charakteristika zeminy pro výpočet F1 hlína štěrkovitá (konzistence měkká a tuhá) F3 hlína písčitá (konzistence měkká a tuhá) G4 štěrk hlinitý B Předpoklady 1 vodorovný terén za opěrnou zdí 2 terén za opěrnou zdí není zatížený nahodilým nebo jiným zatížením 3 při výpočtu není uvažována soudržnost zeminy (na stranu bezpečnou) Sklon zdi v poměru výška : šířka L H H1 0 Při výpočtu skutečné soudržnosti zeminy, zejména u tříd F1 F6, je možné dosáhnout většího sklonu zdi. ŘÍMSKÝ KVÁDR H nopová fólie proti zemní vlhkosti zemina F1-F6 0 NEZÁMRZNÁ HLOUBKA Okrasné stěny z tvárnic LUNA, DELA a SÁRA ZÁKLADOVÝ PÁS štěrkopísek 11/22 drenáž Tvárnice Luna, Dela a Sára slouží pro výstavbu okrasných lemů, zpevnění mírných svahů nebo k vytvoření okrasné stěny v zahradách. Stěna může být kolmá, nebo může kopírovat mírný svah do sklonu cca 60. Stavbu vyšší jak 1,2 m je nutno konzultovat se statikem s ohledem na typ zeminy a další okolnosti daného místa. Tvárnice se vyrábí vibrolisováním mezerovitého betonu. Díky okrouhlému tvaru prvku Luna nebo Dela do sebe tvárnice dobře zapadají, a vytvoří tak pevný zámek, který zabraňuje posunutí jednotlivých řad. Tvarovka Sára zase tvoří zámek proti posunutí díky tvarovanému čelu. Podle polohy uložení tvárnic lze kopírovat rovné nebo libovolně zatočené půdorysné linie (oblouky, vlnovky). Hotové stěny se obvykle osází vhodnými trvalkami a okrasnými dřevinami, ale mohou se také ve spodních řadách pouze prosypat kamennou drtí. Kořeny vysazených rostlin později mohou přispět k dalšímu zpevnění svažitého terénu, neboť tvárnice mají dno s otvorem. Okrasná zeď slouží jen jako estetický a technický prvek chránící dané místo proti přirozené erozi půdy nebo vyplavování zeminy vodou z vegetačních ploch, nemůže být použita jako nosná opěrná zeď. Okrasnou stěnu stavíme na základový pás z betonu a musíme ji ze zadní strany odizolovat vrstvami štěrku, který co nejvíce zhutníme, dále opatřit geotextilií a drenáží pro odtok přebytečné srážkové vody (viz schematické nákresy). Každá následující řada tvárnic by měla alespoň do poloviny překrývat řadu předchozí, pro udržení stability. Nic však nebrání tomu, ukládat tvárnice také volně vedle sebe jako trvanlivé truhlíky pro stálozelené dřeviny nebo květinové trvalky, a oživit tak plochu v kombinaci s okrasnými valouny, zásypovým štěrkem či kamennou drtí. 21

24 nezámrzná hloubka nezámrzná hloubka min. 800 mm 1400 mm min. 800 mm 1400 mm nezámrzná hloubka nezámrzná hloubka min. 800 mm min mm min. 800 mm min mm nezámrzná hloubka min. 800 mm min mm RADY a TIPY OKRASNÉ A SVAHOVÉ TVÁRNICE Práce s tvárnicí Sára je obdobná. Tento prvek má profil s výřezem. Jednotlivé tvárnice se kladou těsně vedle sebe tak, že vytvoří souvislou stěnu, nebo je lze ukládat s mezerami, které se prosypávají zeminou, nebo štěrkem, a to v rovině, nebo do oblouku. Spodní tvárnice se mohou částečně osázet rostlinami a vysypat štěrkem a zeminou, poslední řada tvárnic se osází okrasnými rostlinami nebo trvalkami tak, aby celkový charakter stěny korespondo- tvárnice DELA val se zbývajícím řešením pozemku. Tvárnice Sára se při pokládání neposouvají díky tvarovému zámku, kdy každá geotextilie řada je pevně usazena v předchozí. ZEMINA štěrkopísek 11/22 Schematický nákres uložení tvárnic Sára Schematický nákres uložení tvárnic Luna Schematické nákresy uložení tvárnic Dela betonový základ drenáž tvárnice LUNA geotextilie tvárnice DELA tvárnice DELA geotextilie geotextilie tvárnice LUNA geotextilie ZEMINA ZEMINA ZEMINA štěrkopísek ZEMINA 11/22 štěrkopísek 11/22 štěrkopísek 11/22 štěrkopísek drenáž 11/22 drenáž drenáž betonový základ betonový základ drenáž betonový základ betonový základ Další varianty skladby tvárnice Sára: vlna rovná stěna oblouk kamenný SVAHOVÝ systém TVÁRNICE NORDIK STONE Svahové tvárnice NORDIK STONE jsou určeny k úpravě a zpevnění mírných svahů, ke zřizování mimoúrovňových ploch v městské a zahradní architektuře a k vytvoření malých zahradních okrasných stěn nebo zídek. Tvárnice působí gravitačně a nejsou určeny pro výstavbu opěrných stěn. Po konzultaci se statikem je lze použít až do výšky 1,5 m (bez statického posouzení max. do výšky 1 metru). Tvárnice NORDIK STONE se ukládají nasucho, a to buď do rovných linií s vytvořením klasických rohů, případně z nich lze vytvořit sestavy zaoblené. Zídka se staví kolmo k terénu nebo stupňovitě s odskokem do 5cm. Pod takto vytvořenou zídkou by měl být proveden základ do nezámrzné hloubky. Tyto tvárnice jsou vyráběny technologií vibrolisovaného betonu v základním barevném odstínu m a okrovém. Jejich povrch je upraven štípáním. 22

25 TVÁRNICE NORDIK STONE varianta 1 Další varianty skladby NORDIK STONE: oblouk varianta 2 vlna TVÁRNICE ARKTIK STONE Svahové tvárnice ARKTIK STONE jsou stejně jako tvárnice NORDIK STONE určeny k úpravě a zpevnění mírných svahů, ke zřizování mimoúrovňových ploch v městské a zahradní architektuře a k vytvoření malých zahradních okrasných stěn nebo zídek. Tvárnice působí gravitečně a nejsou určeny pro výstavbu opěrných stěn. Po konzultaci se statikem je lze použít až do výšky 1,5 m (bez statického posouzení max. do výšky 1 metru). Tvárnice ARKTIK STONE je systém dvou bloků, které lze používat rovněž samostatně. Kladou se nasucho, a to buď do rovných úseků s vytvořením rohů, nebo z nich lez vytvořit zaoblené sestavy. Zídka se staví kolmo k terénu nebo stupňovitě s odskokem do 2 cm. Pod takto vytvořenou zídkou by měl být proveden základ do nezámrzné hloubky. Tyto tvárnice jsou vyráběny technologií vibrolisovaného betonu v základním barevném odstínu m a okrovém. Povrchová úprava tvárnic je štípaná, nebo rumplovaná. Tvárnice v povrchové úpravě štípané mají na zadní stěně zámek proti posunutí bloku, tvárnice v rumplovaném provedení zámkem nedisponují (lze je použít pro svah do výšky max. 1 m). Schematický nákres uložení tvárnic ARKTIK STONE Další varianty skladby ARKTIK STONE: štípaná tvárnice TVÁRNICE ARKTIK STONE přímá vlnitá kombinace 1 a 2 rumplovaná tvárnice TVÁRNICE ARKTIK STONE TVÁRNICE ARKTIK STONE rohová vnější rohová vnitřní varianta 1 varianta 2 TVÁRNICE ARKTIK STONE 23

26 RADY a TIPY SCHODIŠŤOVÉ PRVKY Zahradní stupně, MONTOVANá SCHODIŠTĚ Zahradní stupně se vyrábí na zakázku podle požadavku zákazníka s ohledem na charakter terénu i okolí. Pokládají se na zhutněný terén a podsypávají se štěrkem. Jejich povrch může být pemrlovaný ze všech pohledových stran, nebo pouze z jedné. Poznámka: první zahradní nájezdový stupeň se pokládá dolní polovinou pod povrch pochůzné plochy, přímo na zhutněný terén, k zabezpečení plynulého nájezdu. MONTOVANá SCHODIŠTĚ Venkovní železobetonové montované schodiště je určeno zejména pro zajištění přístupu k rodinným a bytovým domům. S výhodou lze použít např. v rámci rekonstrukcí vstupních schodišť panelových bytových domů. Možné je i jeho použití k bezpečnému překonání různých výškových rozdílů v terénu, např. v zahradách apod. Výhodou těchto schodišť je poměrně snadná montáž, díky které je v krátkém čase možné jeho okamžité používání. Výroba probíhá na zakázku dle požadavků zákazníka. Konstrukčně se celý systém skládá ze schodnice pro uložení jednotlivých schodišťových desek (stupňů), nosné podpěry, vlastních schodišťových desek a schodišťové podesty. V případě požadavku zákazníka je samozřejmě možné dodat pouze některou či některé části tohoto schodišťového systému. Nosná podpěra může být nahrazena vetknutím schodnice do nosné stěny. Schodišťové desky a podesty jsou standardně opatřeny protiskluzovou úpravou, buďto v podobě podélného pemrlovaného pásku umístěného při hraně nášlapné plochy, nebo jsou plochy otryskány celoplošně. Kotvení zábradlí je řešeno individuálně po dohodě se zákazníkem, např. pomocí závitového pouzdra, nebo ocelové plotýnky. ZAHRADNÍ STUPNĚ, NATURAL SCHODY Venkovní zahradní stupně jsou určeny k překonání výškových úrovní na zahradách a v okolí rodinných a bytových domů. Z těchto zahradních stupňů lze sestavit schodiště různých tvarů, od zaoblených až po pravoúhlá. Vlastní osazení do terénu je poměrně snadné, a v krátkém čase je tak možné jejich užívání. Výroba tohoto systému schodišťových bloků probíhá na zakázku dle individuálních požadavků zákazníka. Vyrábějí se v hladkém provedení a v tryskané povrchové úpravě, přičemž hladké provedení může být doplněno o pemrlovaný protiskluzový pásek. Zahradní stupně lze na zakázku vyrobit i v barevném provedení (černá, cihlová, hnědá, okrová, zelená). Další variantou tohoto programu je imitace kamenných schodů a schodů s reliéfem struktury dřeva. PODROBNÝ NÁVOD NA MONTÁŽ VENKOVNÍHO SCHODIŠTĚ NAJDETE NA Schodiště lze na zakázku vyrobit i v barevném provedení (černá, cihlová, hnědá, okrová, zelená). Další variantou tohoto programu je výroba schodišťových desek, ve kterých je zalito závitové pouzdro nebo plotýnka. Takto modifikované schodišťové desky je možno ukotvit na ocelové schodnice. 24

27 Sídlo firmy Výrobní a prodejní místa PRESBETON Nova, s.r.o. U Panelárny 594/ Olomouc-Chválkovice Infolinka: fax: info@presbeton.cz PRESBETON Drahotuše, s.r.o. Hranická Drahotuše Infolinka: fax: drahotuse@presbeton.cz Provozovna Bystrovany PRESBETON Nova, s.r.o. Droždínská Olomouc-Bystrovany tel.: fax: bystrovany@presbeton.cz Provozovna Chválkovice PRESBETON Nova, s.r.o. U Panelárny 594/ Olomouc-Chválkovice tel.: fax: chvalkovice@presbeton.cz GPS: N, E GPS: N, E Prodejní místa Provozovna Drahotuše Provozovna Slavíč Provozovna Pardubice PRESBETON Nova, s.r.o Pardubice-Doubravice tel.: fax: pardubice@presbeton.cz GPS: N, E Provozovna Poříčí nad Sázavou PRESBETON Nova, s.r.o. Na Mělách Nespeky-Městečko tel.: , fax: porici@presbeton.cz GPS: N, E PRESBETON Drahotuše, s.r.o. Hranická Drahotuše tel.: fax: drahotuse@presbeton.cz GPS: N, E Provozovna Čelechovice PRESBETON Nova, s.r.o. Slavíč Hranice VII-Slavíč tel.: , fax: slavic@presbeton.cz GPS: N, E služby Stavební závod tel.: stavebni.zavod@presbeton.cz Centrum venkovní architektury tel.: venkovni.architektura@presbeton.cz PRESBETON Nova, s.r.o. Pod Kosířem Čelechovice na Hané tel.: fax: celechovice@presbeton.cz GPS: N, E PROJEKT PRO VÁŠ EXTERIÉR ZDARMA Centrum venkovní architektury se zabývá řešením exteriérů, okolí rodinných domů, bazénů, oplocení, volných prostranství, odpočinkových ploch a sportovních zón. Nabízíme zpracování prováděcích výkresů a studií převážně z produktů PRESBETON. Při návrhu dbáme na vhodnost estetického ztvárnění vzhledem k použitému materiálu a na detaily celkových kompozičních řešení. Současně se zabýváme návrhy atypů a nových výrobků venkovní architektury. Zpracování návrhu je bezplatné. Návrh zhotovujeme pro plochy od 50m 2 pro dlažby z kategorie Elegant, Exclusive (členění dle ceníku), plošné dlažby a dlažby z kategorie Natural. Komunikace se zákazníkem probíhá ve dvou úrovních dle rozsahu činností: elektronicky prostřednictvím u osobně zaměření na místě, konzultace a prováděcí dokumentace (stavební úpravy a konstrukce ve svahu, oplocení většího rozsahu) Termíny pro zpracování jsou dány rozsahem požadavku a pracovní vytížeností centra, pohybují se od 2 20 dnů. Pro vytvoření návrhu je potřeba dodat tyto informace: o jakou plochu se jedná - zahradu, terasu, chodník, cestu atd. přesné rozměry zájmové části pozemku (nejlépe geometrický plán nebo situační výkres) o jaký produkt, popř. kombinaci produktů máte zájem a co všechno na pozemku plánujete Váš požadavek zašlete em spolu s potřebnými údaji na adresu venkovni.architektura@presbeton.cz nebo volejte
