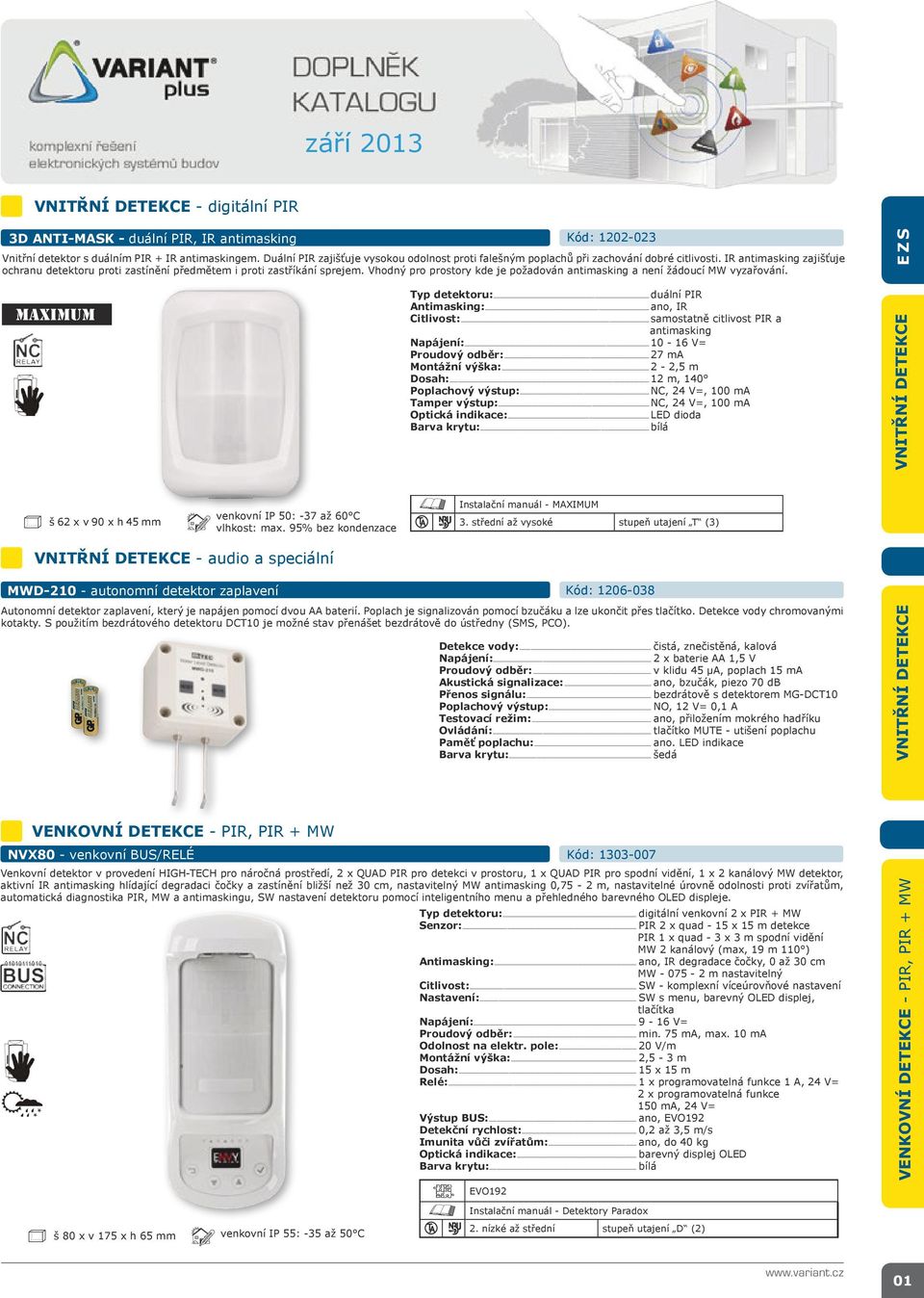

1 září 2013 VNITŘNÍ DETEKCE - digitální PIR 3D ANTI-MASK - duální PIR, IR antimasking Kód: Vnitřní detektor s duálním PIR + IR antimaskingem. Duální PIR zajišťuje vysokou odolnost proti falešným poplachů při zachování dobré citlivosti. IR antimasking zajišťuje ochranu detektoru proti zastínění předmětem i proti zastříkání sprejem. Vhodný pro prostory kde je požadován antimasking a není žádoucí MW vyzařování. E Z S MAXIMUM Typ detektoru:... duální PIR Antimasking:... ano, IR Citlivost:... samostatně citlivost PIR a antimasking Napájení: V= Proudový odběr: ma Montážní výška: ,5 m Dosah: m, 140 Poplachový výstup:... NC, 24 V=, 100 ma Tamper výstup:... NC, 24 V=, 100 ma Optická indikace:... LED dioda Barva krytu:... bílá VNITŘNÍ DETEKCE š 62 x v 90 x h 45 mm venkovní IP 50: -37 až 60 C vlhkost: max. 95% bez kondenzace Instalační manuál - MAXIMUM 3. střední až vysoké stupeň utajení T (3) VNITŘNÍ DETEKCE - audio a speciální MWD autonomní detektor zaplavení Kód: Autonomní detektor zaplavení, který je napájen pomocí dvou AA baterií. Poplach je signalizován pomocí bzučáku a lze ukončit přes tlačítko. Detekce vody chromovanými kotakty. S použitím bezdrátového detektoru DCT10 je možné stav přenášet bezdrátově do ústředny (SMS, PCO). Detekce vody:... čistá, znečistěná, kalová Napájení:... 2 x baterie AA 1,5 V Proudový odběr:... v klidu 45 µa, poplach 15 ma Akustická signalizace:... ano, bzučák, piezo 70 db Přenos signálu:... bezdrátově s detektorem MG-DCT10 Poplachový výstup:... NO, 12 V= 0,1 A Testovací režim:... ano, přiložením mokrého hadříku Ovládání:... tlačítko MUTE - utišení poplachu Paměť poplachu:... ano. LED indikace Barva krytu:... šedá VNITŘNÍ DETEKCE VENKOVNÍ DETEKCE - PIR, PIR + MW NVX80 - venkovní BUS/RELÉ Kód: Venkovní detektor v provedení HIGH-TECH pro náročná prostředí, 2 x QUAD PIR pro detekci v prostoru, 1 x QUAD PIR pro spodní vidění, 1 x 2 kanálový MW detektor, aktivní IR antimasking hlídající degradaci čočky a zastínění bližší než 30 cm, nastavitelný MW antimasking 0,75-2 m, nastavitelné úrovně odolnosti proti zvířatům, automatická diagnostika PIR, MW a antimaskingu, SW nastavení detektoru pomocí inteligentního menu a přehledného barevného OLED displeje. Typ detektoru:... digitální venkovní 2 x PIR + MW Senzor:... PIR 2 x quad - 15 x 15 m detekce PIR 1 x quad - 3 x 3 m spodní vidění MW 2 kanálový (max, 19 m 110 ) Antimasking:... ano, IR degradace čočky, 0 až 30 cm MW m nastavitelný Citlivost:... SW - komplexní víceúrovňové nastavení Nastavení:... SW s menu, barevný OLED displej, tlačítka Napájení: V= Proudový odběr:... min. 75 ma, max. 10 ma Odolnost na elektr. pole: V/m Montážní výška:... 2,5-3 m Dosah: x 15 m Relé:... 1 x programovatelná funkce 1 A, 24 V= 2 x programovatelná funkce 150 ma, 24 V= Výstup BUS:... ano, EVO192 Detekční rychlost:... 0,2 až 3,5 m/s Imunita vůči zvířatům:... ano, do 40 kg Optická indikace:... barevný displej OLED Barva krytu:... bílá EVO192 VENKOVNÍ DETEKCE - PIR, PIR + MW Instalační manuál - Detektory Paradox š 80 x v 175 x h 65 mm venkovní IP 55: -35 až 50 C 2. nízké až střední stupeň utajení D (2) 01

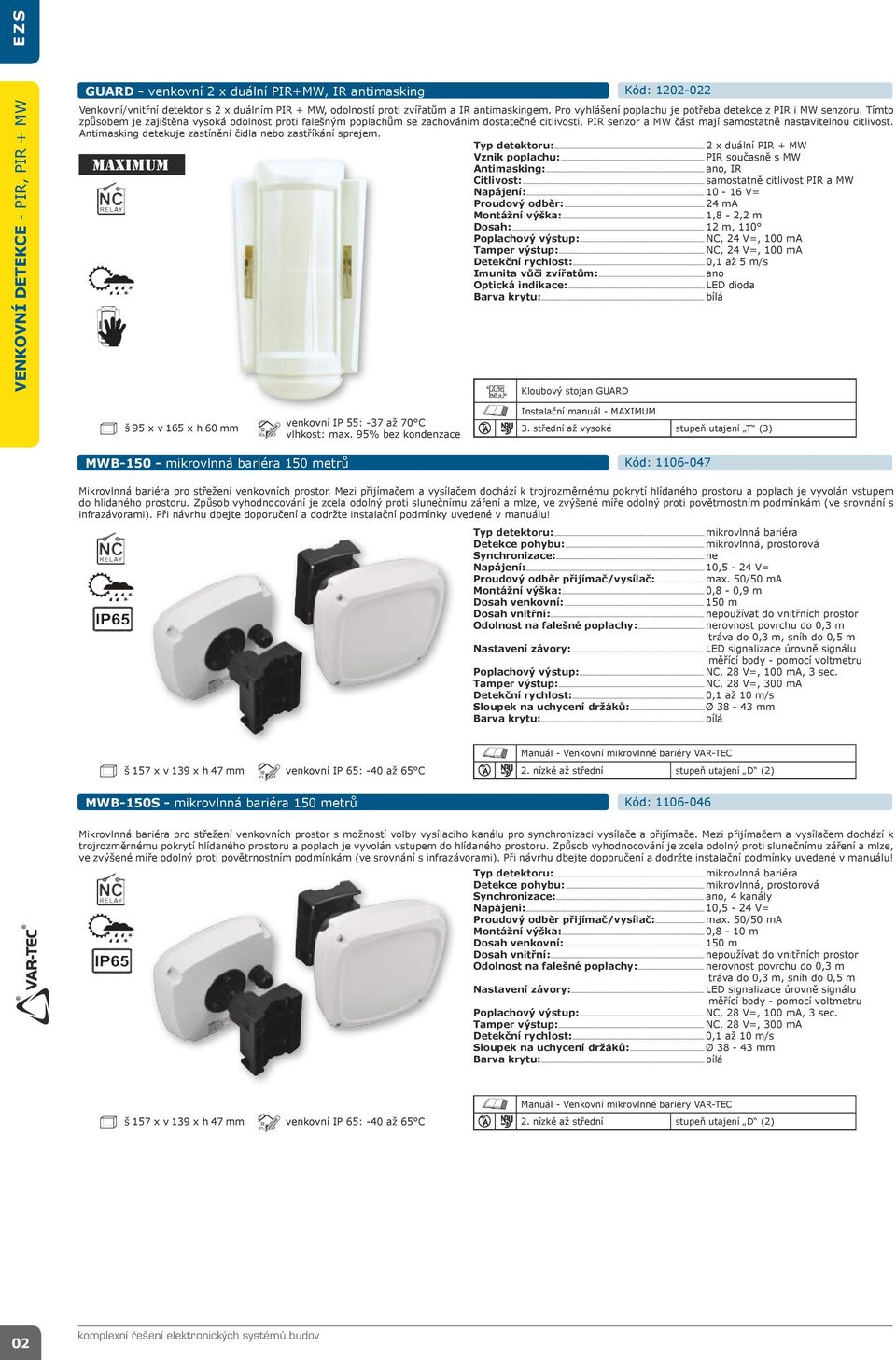

2 E Z S VENKOVNÍ DETEKCE - PIR, PIR + MW GUARD - venkovní 2 x duální PIR+MW, IR antimasking Kód: Venkovní/vnitřní detektor s 2 x duálním PIR + MW, odolností proti zvířatům a IR antimaskingem. Pro vyhlášení poplachu je potřeba detekce z PIR i MW senzoru. Tímto způsobem je zajištěna vysoká odolnost proti falešným poplachům se zachováním dostatečné citlivosti. PIR senzor a MW část mají samostatně nastavitelnou citlivost. Antimasking detekuje zastínění čidla nebo zastříkání sprejem. Typ detektoru:... 2 x duální PIR + MW Vznik poplachu:... PIR současně s MW MAXIMUM Antimasking:... ano, IR Citlivost:... samostatně citlivost PIR a MW Napájení: V= Proudový odběr: ma Montážní výška:... 1,8-2,2 m Dosah: m, 110 Poplachový výstup:... NC, 24 V=, 100 ma Tamper výstup:... NC, 24 V=, 100 ma Detekční rychlost:... 0,1 až 5 m/s Imunita vůči zvířatům:... ano Optická indikace:... LED dioda Barva krytu:... bílá Kloubový stojan GUARD š 95 x v 165 x h 60 mm venkovní IP 55: -37 až 70 C vlhkost: max. 95% bez kondenzace Instalační manuál - MAXIMUM 3. střední až vysoké stupeň utajení T (3) MWB mikrovlnná bariéra 150 metrů Kód: Mikrovlnná bariéra pro střežení venkovních prostor. Mezi přijímačem a vysílačem dochází k trojrozměrnému pokrytí hlídaného prostoru a poplach je vyvolán vstupem do hlídaného prostoru. Způsob vyhodnocování je zcela odolný proti slunečnímu záření a mlze, ve zvýšené míře odolný proti povětrnostním podmínkám (ve srovnání s infrazávorami). Při návrhu dbejte doporučení a dodržte instalační podmínky uvedené v manuálu! Typ detektoru:... mikrovlnná bariéra Detekce pohybu:... mikrovlnná, prostorová Synchronizace:... ne Napájení:... 10,5-24 V= Proudový odběr přijímač/vysílač:... max. 50/50 ma Montážní výška:... 0,8-0,9 m Dosah venkovní: m Dosah vnitřní:... nepoužívat do vnitřních prostor Odolnost na falešné poplachy:... nerovnost povrchu do 0,3 m tráva do 0,3 m, sníh do 0,5 m Nastavení závory:... LED signalizace úrovně signálu měřící body - pomocí voltmetru Poplachový výstup:... NC, 28 V=, 100 ma, 3 sec. Tamper výstup:... NC, 28 V=, 300 ma Detekční rychlost:... 0,1 až 10 m/s Sloupek na uchycení držáků:... Ø mm Barva krytu:... bílá š 157 x v 139 x h 47 mm venkovní IP 65: -40 až 65 C Manuál - Venkovní mikrovlnné bariéry VAR-TEC 2. nízké až střední stupeň utajení D (2) MWB-150S - mikrovlnná bariéra 150 metrů Kód: Mikrovlnná bariéra pro střežení venkovních prostor s možností volby vysílacího kanálu pro synchronizaci vysílače a přijímače. Mezi přijímačem a vysílačem dochází k trojrozměrnému pokrytí hlídaného prostoru a poplach je vyvolán vstupem do hlídaného prostoru. Způsob vyhodnocování je zcela odolný proti slunečnímu záření a mlze, ve zvýšené míře odolný proti povětrnostním podmínkám (ve srovnání s infrazávorami). Při návrhu dbejte doporučení a dodržte instalační podmínky uvedené v manuálu! Typ detektoru:... mikrovlnná bariéra Detekce pohybu:... mikrovlnná, prostorová Synchronizace:... ano, 4 kanály Napájení:... 10,5-24 V= Proudový odběr přijímač/vysílač:... max. 50/50 ma Montážní výška:... 0,8-10 m Dosah venkovní: m Dosah vnitřní:... nepoužívat do vnitřních prostor Odolnost na falešné poplachy:... nerovnost povrchu do 0,3 m tráva do 0,3 m, sníh do 0,5 m Nastavení závory:... LED signalizace úrovně signálu měřící body - pomocí voltmetru Poplachový výstup:... NC, 28 V=, 100 ma, 3 sec. Tamper výstup:... NC, 28 V=, 300 ma Detekční rychlost:... 0,1 až 10 m/s Sloupek na uchycení držáků:... Ø mm Barva krytu:... bílá š 157 x v 139 x h 47 mm venkovní IP 65: -40 až 65 C Manuál - Venkovní mikrovlnné bariéry VAR-TEC 2. nízké až střední stupeň utajení D (2) 02 komplexní řešení elektronických systémů budov

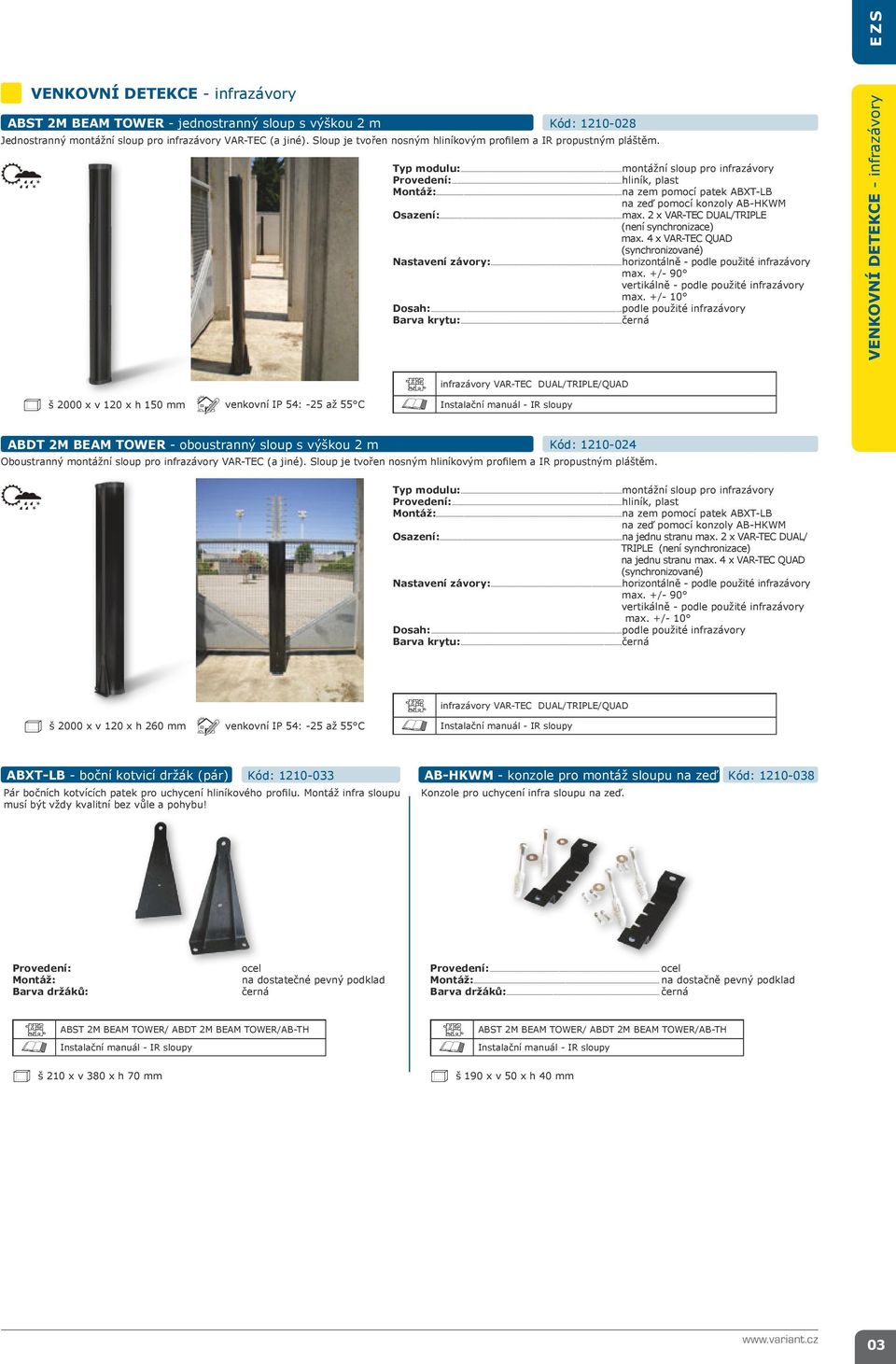

3 E Z S VENKOVNÍ DETEKCE - infrazávory ABST 2M BEAM TOWER - jednostranný sloup s výškou 2 m Kód: Jednostranný montážní sloup pro infrazávory VAR-TEC (a jiné). Sloup je tvořen nosným hliníkovým profilem a IR propustným pláštěm. Typ modulu:...montážní sloup pro infrazávory Provedení:...hliník, plast Montáž:...na zem pomocí patek ABXT-LB na zeď pomocí konzoly AB-HKWM Osazení:...max. 2 x VAR-TEC DUAL/TRIPLE (není synchronizace) max. 4 x VAR-TEC QUAD (synchronizované) Nastavení závory:...horizontálně - podle použité infrazávory max. +/- 90 vertikálně - podle použité infrazávory max. +/- 10 Dosah:...podle použité infrazávory Barva krytu:...černá VENKOVNÍ DETEKCE - infrazávory infrazávory VAR-TEC DUAL/TRIPLE/QUAD š 2000 x v 120 x h 150 mm venkovní IP 54: -25 až 55 C Instalační manuál - IR sloupy ABDT 2M BEAM TOWER - oboustranný sloup s výškou 2 m Kód: Oboustranný montážní sloup pro infrazávory VAR-TEC (a jiné). Sloup je tvořen nosným hliníkovým profilem a IR propustným pláštěm. Typ modulu:...montážní sloup pro infrazávory Provedení:...hliník, plast Montáž:...na zem pomocí patek ABXT-LB na zeď pomocí konzoly AB-HKWM Osazení:...na jednu stranu max. 2 x VAR-TEC DUAL/ TRIPLE (není synchronizace) na jednu stranu max. 4 x VAR-TEC QUAD (synchronizované) Nastavení závory:...horizontálně - podle použité infrazávory max. +/- 90 vertikálně - podle použité infrazávory max. +/- 10 Dosah:...podle použité infrazávory Barva krytu:...černá infrazávory VAR-TEC DUAL/TRIPLE/QUAD š 2000 x v 120 x h 260 mm venkovní IP 54: -25 až 55 C Instalační manuál - IR sloupy ABXT-LB - boční kotvicí držák (pár) Kód: Pár bočních kotvících patek pro uchycení hliníkového profilu. Montáž infra sloupu musí být vždy kvalitní bez vůle a pohybu! AB-HKWM - konzole pro montáž sloupu na zeď Kód: Konzole pro uchycení infra sloupu na zeď. Provedení: Montáž: Barva držáků: ocel na dostatečné pevný podklad černá Provedení:... ocel Montáž:... na dostačně pevný podklad Barva držáků:... černá ABST 2M BEAM TOWER/ ABDT 2M BEAM TOWER/AB-TH Instalační manuál - IR sloupy š 210 x v 380 x h 70 mm ABST 2M BEAM TOWER/ ABDT 2M BEAM TOWER/AB-TH Instalační manuál - IR sloupy š 190 x v 50 x h 40 mm 03

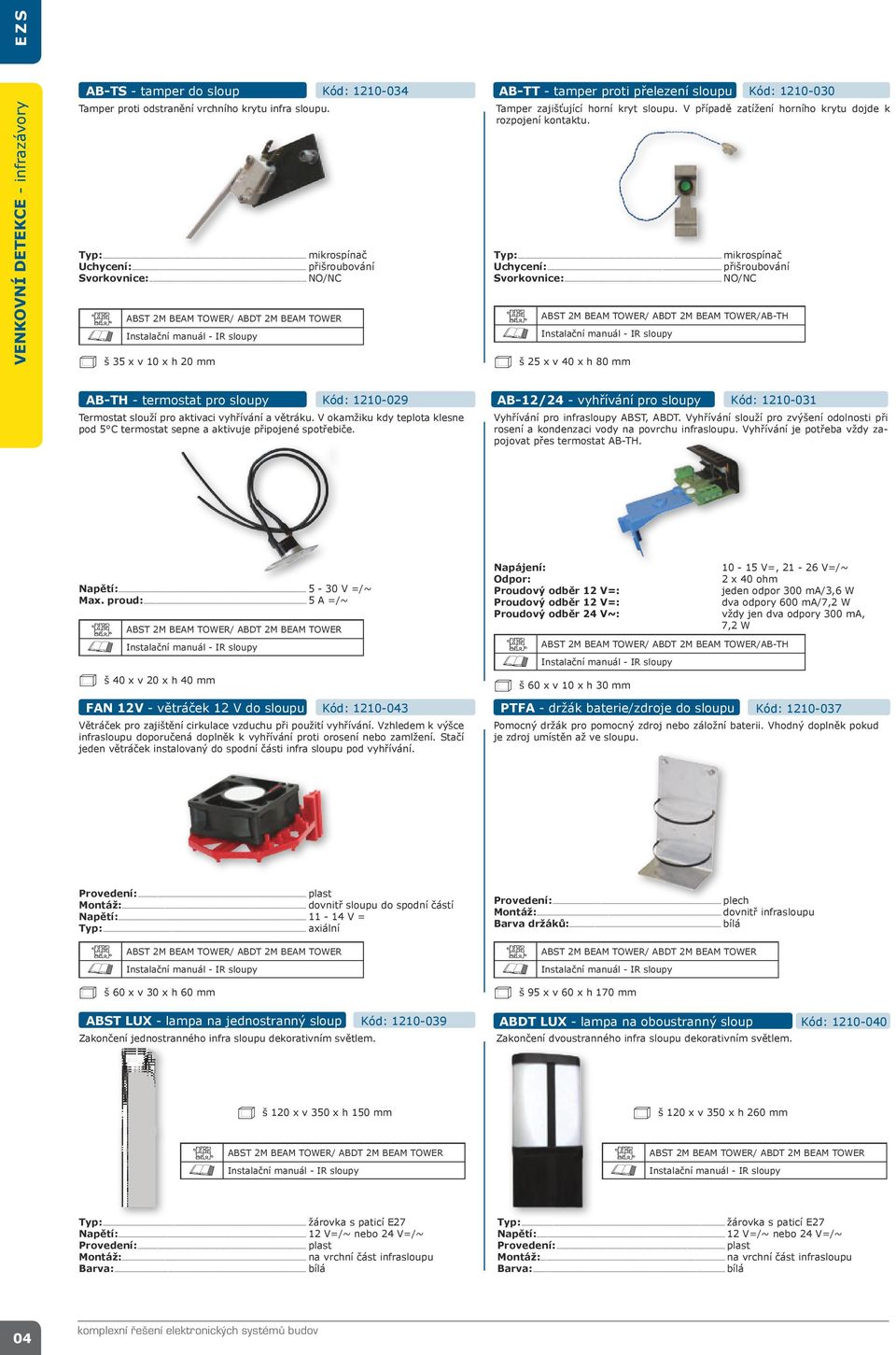

4 E Z S VENKOVNÍ DETEKCE - infrazávory AB-TS - tamper do sloup Kód: AB-TT - tamper proti přelezení sloupu Kód: Tamper proti odstranění vrchního krytu infra sloupu. Tamper zajišťující horní kryt sloupu. V případě zatížení horního krytu dojde k rozpojení kontaktu. Typ:... mikrospínač Uchycení:... přišroubování Svorkovnice:... NO/NC ABST 2M BEAM TOWER/ ABDT 2M BEAM TOWER Instalační manuál - IR sloupy š 35 x v 10 x h 20 mm Typ:... mikrospínač Uchycení:... přišroubování Svorkovnice:... NO/NC ABST 2M BEAM TOWER/ ABDT 2M BEAM TOWER/AB-TH Instalační manuál - IR sloupy š 25 x v 40 x h 80 mm AB-TH - termostat pro sloupy Kód: Termostat slouží pro aktivaci vyhřívání a větráku. V okamžiku kdy teplota klesne pod 5 C termostat sepne a aktivuje připojené spotřebiče. AB-12/24 - vyhřívání pro sloupy Kód: Vyhřívání pro infrasloupy ABST, ABDT. Vyhřívání slouží pro zvýšení odolnosti při rosení a kondenzaci vody na povrchu infrasloupu. Vyhřívání je potřeba vždy zapojovat přes termostat AB-TH. Napětí: V =/~ Max. proud:... 5 A =/~ ABST 2M BEAM TOWER/ ABDT 2M BEAM TOWER Instalační manuál - IR sloupy š 40 x v 20 x h 40 mm FAN 12V - větráček 12 V do sloupu Kód: Větráček pro zajištění cirkulace vzduchu při použití vyhřívání. Vzhledem k výšce infrasloupu doporučená doplněk k vyhřívání proti orosení nebo zamlžení. Stačí jeden větráček instalovaný do spodní části infra sloupu pod vyhřívání. Napájení: Odpor: Proudový odběr 12 V=: Proudový odběr 12 V=: Proudový odběr 24 V~: ABST 2M BEAM TOWER/ ABDT 2M BEAM TOWER/AB-TH Instalační manuál - IR sloupy š 60 x v 10 x h 30 mm V=, V=/~ 2 x 40 ohm jeden odpor 300 ma/3,6 W dva odpory 600 ma/7,2 W vždy jen dva odpory 300 ma, 7,2 W PTFA - držák baterie/zdroje do sloupu Kód: Pomocný držák pro pomocný zdroj nebo záložní baterii. Vhodný doplněk pokud je zdroj umístěn až ve sloupu. Provedení:... plast Montáž:... dovnitř sloupu do spodní částí Napětí: V = Typ:... axiální Provedení:... plech Montáž:... dovnitř infrasloupu Barva držáků:... bílá ABST 2M BEAM TOWER/ ABDT 2M BEAM TOWER Instalační manuál - IR sloupy š 60 x v 30 x h 60 mm ABST LUX - lampa na jednostranný sloup Kód: Zakončení jednostranného infra sloupu dekorativním světlem. ABST 2M BEAM TOWER/ ABDT 2M BEAM TOWER Instalační manuál - IR sloupy š 95 x v 60 x h 170 mm ABDT LUX - lampa na oboustranný sloup Kód: Zakončení dvoustranného infra sloupu dekorativním světlem. š 120 x v 350 x h 150 mm š 120 x v 350 x h 260 mm ABST 2M BEAM TOWER/ ABDT 2M BEAM TOWER Instalační manuál - IR sloupy ABST 2M BEAM TOWER/ ABDT 2M BEAM TOWER Instalační manuál - IR sloupy Typ:... žárovka s paticí E27 Napětí: V=/~ nebo 24 V=/~ Provedení:... plast Montáž:... na vrchní část infrasloupu Barva:... bílá Typ:... žárovka s paticí E27 Napětí: V=/~ nebo 24 V=/~ Provedení:... plast Montáž:... na vrchní část infrasloupu Barva:... bílá 04 komplexní řešení elektronických systémů budov

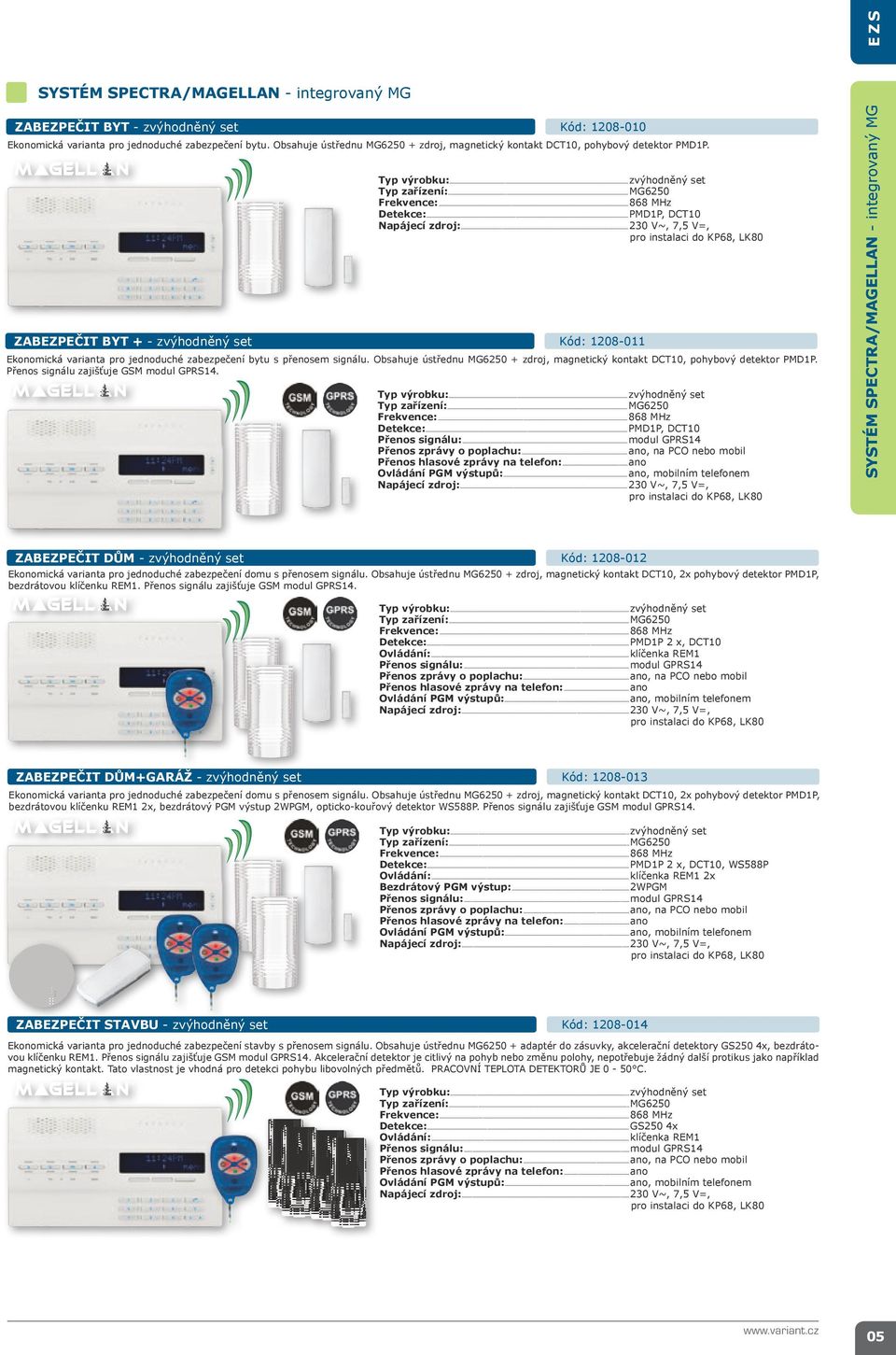

5 E Z S SYSTÉM SPECTRA/MAGELLAN - integrovaný MG ZABEZPEČIT BYT - zvýhodněný set Kód: Ekonomická varianta pro jednoduché zabezpečení bytu. Obsahuje ústřednu MG zdroj, magnetický kontakt DCT10, pohybový detektor PMD1P. Typ výrobku:...zvýhodněný set Typ zařízení:...mg6250 Frekvence: MHz Detekce:...PMD1P, DCT10 Napájecí zdroj: V~, 7,5 V=, pro instalaci do KP68, LK80 ZABEZPEČIT BYT + - zvýhodněný set Kód: Ekonomická varianta pro jednoduché zabezpečení bytu s přenosem signálu. Obsahuje ústřednu MG zdroj, magnetický kontakt DCT10, pohybový detektor PMD1P. Přenos signálu zajišťuje GSM modul GPRS14. Typ výrobku:...zvýhodněný set Typ zařízení:...mg6250 Frekvence: MHz Detekce:...PMD1P, DCT10 Přenos signálu:...modul GPRS14 Přenos zprávy o poplachu:...ano, na PCO nebo mobil Přenos hlasové zprávy na telefon:...ano Ovládání PGM výstupů:...ano, mobilním telefonem Napájecí zdroj: V~, 7,5 V=, pro instalaci do KP68, LK80 SYSTÉM SPECTRA/MAGELLAN - integrovaný MG ZABEZPEČIT DŮM - zvýhodněný set Kód: Ekonomická varianta pro jednoduché zabezpečení domu s přenosem signálu. Obsahuje ústřednu MG zdroj, magnetický kontakt DCT10, 2x pohybový detektor PMD1P, bezdrátovou klíčenku REM1. Přenos signálu zajišťuje GSM modul GPRS14. Typ výrobku:...zvýhodněný set Typ zařízení:...mg6250 Frekvence: MHz Detekce:...PMD1P 2 x, DCT10 Ovládání:...klíčenka REM1 Přenos signálu:...modul GPRS14 Přenos zprávy o poplachu:...ano, na PCO nebo mobil Přenos hlasové zprávy na telefon:...ano Ovládání PGM výstupů:...ano, mobilním telefonem Napájecí zdroj: V~, 7,5 V=, pro instalaci do KP68, LK80 ZABEZPEČIT DŮM+GARÁŽ - zvýhodněný set Kód: Ekonomická varianta pro jednoduché zabezpečení domu s přenosem signálu. Obsahuje ústřednu MG zdroj, magnetický kontakt DCT10, 2x pohybový detektor PMD1P, bezdrátovou klíčenku REM1 2x, bezdrátový PGM výstup 2WPGM, opticko-kouřový detektor WS588P. Přenos signálu zajišťuje GSM modul GPRS14. Typ výrobku:...zvýhodněný set Typ zařízení:...mg6250 Frekvence: MHz Detekce:...PMD1P 2 x, DCT10, WS588P Ovládání:...klíčenka REM1 2x Bezdrátový PGM výstup:...2wpgm Přenos signálu:...modul GPRS14 Přenos zprávy o poplachu:...ano, na PCO nebo mobil Přenos hlasové zprávy na telefon:...ano Ovládání PGM výstupů:...ano, mobilním telefonem Napájecí zdroj: V~, 7,5 V=, pro instalaci do KP68, LK80 ZABEZPEČIT STAVBU - zvýhodněný set Kód: Ekonomická varianta pro jednoduché zabezpečení stavby s přenosem signálu. Obsahuje ústřednu MG adaptér do zásuvky, akcelerační detektory GS250 4x, bezdrátovou klíčenku REM1. Přenos signálu zajišťuje GSM modul GPRS14. Akcelerační detektor je citlivý na pohyb nebo změnu polohy, nepotřebuje žádný další protikus jako například magnetický kontakt. Tato vlastnost je vhodná pro detekci pohybu libovolných předmětů. PRACOVNÍ TEPLOTA DETEKTORŮ JE 0-50 C. Typ výrobku:...zvýhodněný set Typ zařízení:...mg6250 Frekvence: MHz Detekce:...GS250 4x Ovládání:...klíčenka REM1 Přenos signálu:...modul GPRS14 Přenos zprávy o poplachu:...ano, na PCO nebo mobil Přenos hlasové zprávy na telefon:...ano Ovládání PGM výstupů:...ano, mobilním telefonem Napájecí zdroj: V~, 7,5 V=, pro instalaci do KP68, LK80 05

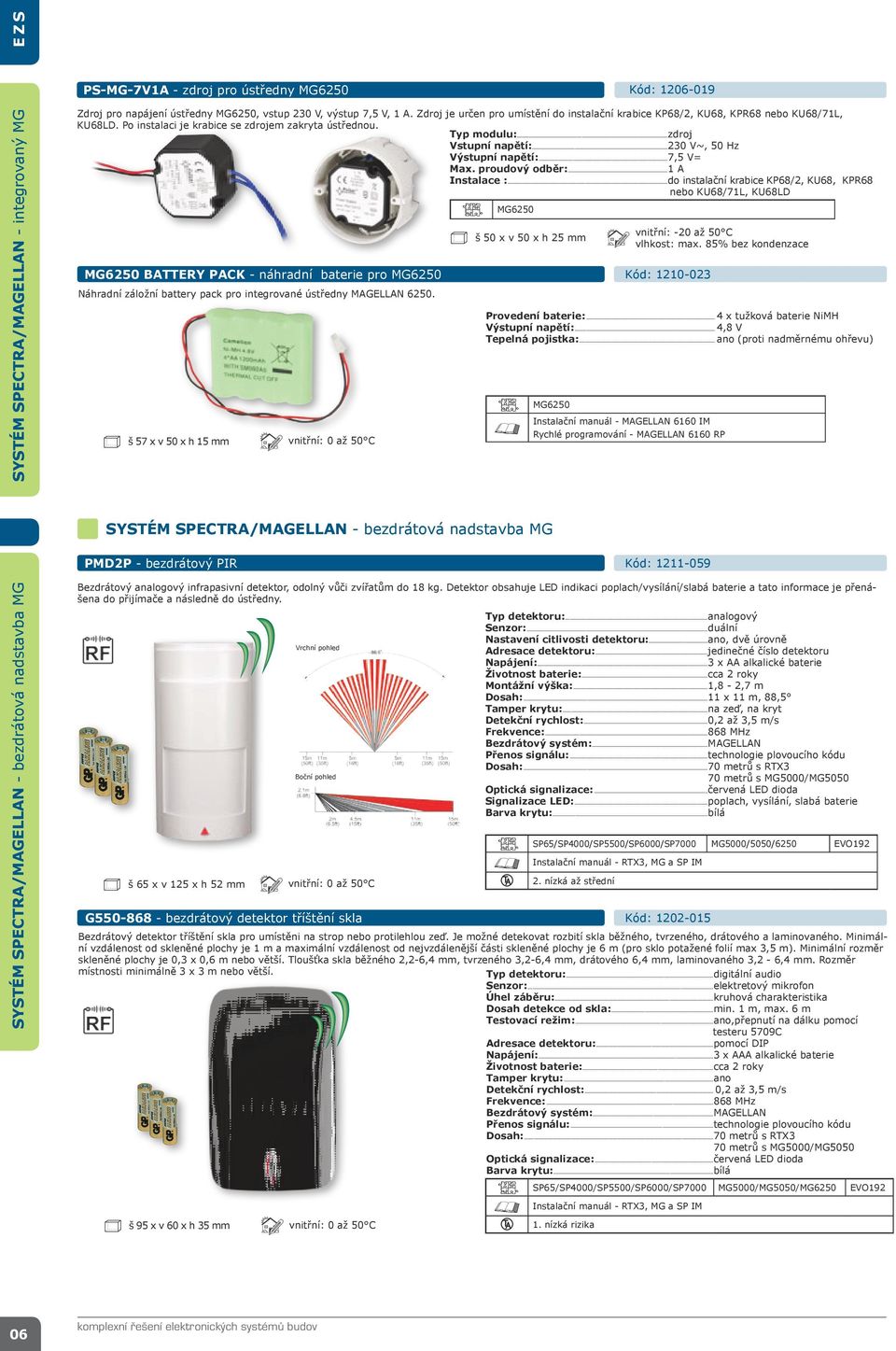

6 E Z S PS-MG-7V1A - zdroj pro ústředny MG6250 Kód: SYSTÉM SPECTRA/MAGELLAN - integrovaný MG Zdroj pro napájení ústředny MG6250, vstup 230 V, výstup 7,5 V, 1 A. Zdroj je určen pro umístění do instalační krabice KP68/2, KU68, KPR68 nebo KU68/71L, KU68LD. Po instalaci je krabice se zdrojem zakryta ústřednou. Typ modulu:...zdroj Vstupní napětí: V~, 50 Hz Výstupní napětí:...7,5 V= Max. proudový odběr:...1 A Instalace :...do instalační krabice KP68/2, KU68, KPR68 nebo KU68/71L, KU68LD MG6250 š 50 x v 50 x h 25 mm MG6250 BATTERY PACK - náhradní baterie pro MG6250 Kód: Náhradní záložní battery pack pro integrované ústředny MAGELLAN š 57 x v 50 x h 15 mm vnitřní: 0 až 50 C vnitřní: -20 až 50 C vlhkost: max. 85% bez kondenzace Provedení baterie:... 4 x tužková baterie NiMH Výstupní napětí:... 4,8 V Tepelná pojistka:... ano (proti nadměrnému ohřevu) MG6250 Instalační manuál - MAGELLAN 6160 IM Rychlé programování - MAGELLAN 6160 RP SYSTÉM SPECTRA/MAGELLAN - bezdrátová nadstavba MG PMD2P - bezdrátový PIR Kód: SYSTÉM SPECTRA/MAGELLAN - bezdrátová nadstavba MG Bezdrátový analogový infrapasivní detektor, odolný vůči zvířatům do 18 kg. Detektor obsahuje LED indikaci poplach/vysílání/slabá baterie a tato informace je přenášena do přijímače a následně do ústředny. Vrchní pohled Boční pohled š 65 x v 125 x h 52 mm vnitřní: 0 až 50 C Typ detektoru:...analogový Senzor:...duální Nastavení citlivosti detektoru:...ano, dvě úrovně Adresace detektoru:...jedinečné číslo detektoru Napájení:...3 x AA alkalické baterie Životnost baterie:...cca 2 roky Montážní výška:...1,8-2,7 m Dosah:...11 x 11 m, 88,5 Tamper krytu:...na zeď, na kryt Detekční rychlost:...0,2 až 3,5 m/s Frekvence: MHz Bezdrátový systém:...magellan Přenos signálu:...technologie plovoucího kódu Dosah:...70 metrů s RTX3 70 metrů s MG5000/MG5050 Optická signalizace:...červená LED dioda Signalizace LED:...poplach, vysílání, slabá baterie Barva krytu:...bílá SP65/SP4000/SP5500/SP6000/SP7000 MG5000/5050/6250 EVO192 Instalační manuál - RTX3, MG a SP IM 2. nízká až střední G bezdrátový detektor tříštění skla Kód: Bezdrátový detektor tříštění skla pro umístěni na strop nebo protilehlou zeď. Je možné detekovat rozbití skla běžného, tvrzeného, drátového a laminovaného. Minimální vzdálenost od skleněné plochy je 1 m a maximální vzdálenost od nejvzdálenější části skleněné plochy je 6 m (pro sklo potažené folií max 3,5 m). Minimální rozměr skleněné plochy je 0,3 x 0,6 m nebo větší. Tloušťka skla běžného 2,2-6,4 mm, tvrzeného 3,2-6,4 mm, drátového 6,4 mm, laminovaného 3,2-6,4 mm. Rozměr místnosti minimálně 3 x 3 m nebo větší. Typ detektoru:...digitální audio Senzor:...elektretový mikrofon Úhel záběru:...kruhová charakteristika Dosah detekce od skla:...min. 1 m, max. 6 m Testovací režim:...ano,přepnutí na dálku pomocí testeru 5709C Adresace detektoru:...pomocí DIP Napájení:...3 x AAA alkalické baterie Životnost baterie:...cca 2 roky Tamper krytu:...ano Detekční rychlost:... 0,2 až 3,5 m/s Frekvence: MHz Bezdrátový systém:...magellan Přenos signálu:...technologie plovoucího kódu Dosah:...70 metrů s RTX3 70 metrů s MG5000/MG5050 Optická signalizace:...červená LED dioda Barva krytu:...bílá SP65/SP4000/SP5500/SP6000/SP7000 MG5000/MG5050/MG6250 EVO192 Instalační manuál - RTX3, MG a SP IM š 95 x v 60 x h 35 mm vnitřní: 0 až 50 C 1. nízká rizika 06 komplexní řešení elektronických systémů budov

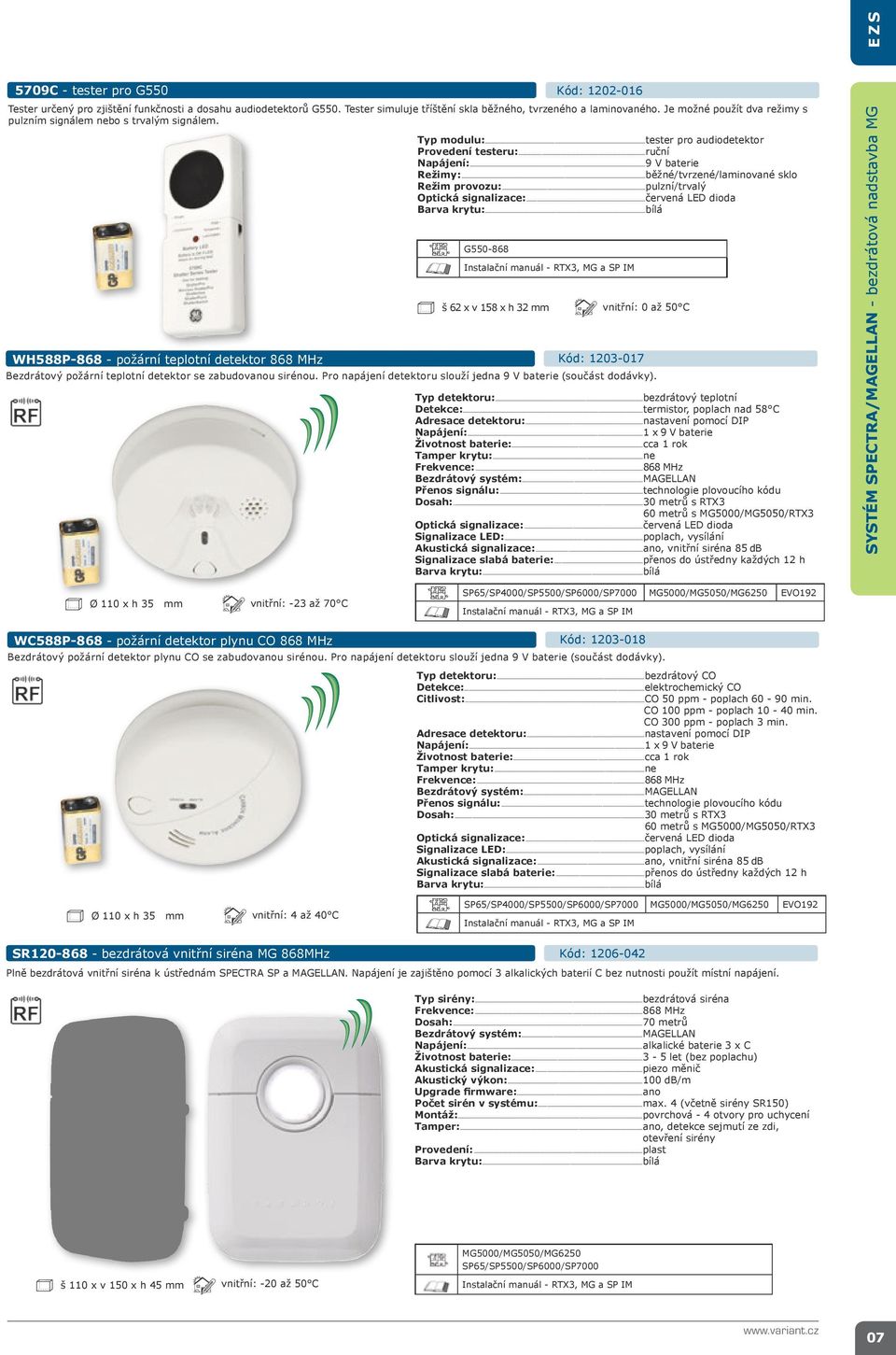

7 E Z S 5709C - tester pro G550 Kód: Tester určený pro zjištění funkčnosti a dosahu audiodetektorů G550. Tester simuluje tříštění skla běžného, tvrzeného a laminovaného. Je možné použít dva režimy s pulzním signálem nebo s trvalým signálem. Typ modulu:...tester pro audiodetektor Provedení testeru:...ruční Napájení:...9 V baterie Režimy:...běžné/tvrzené/laminované sklo Režim provozu:...pulzní/trvalý Optická signalizace:...červená LED dioda Barva krytu:...bílá G Instalační manuál - RTX3, MG a SP IM š 62 x v 158 x h 32 mm vnitřní: 0 až 50 C WH588P požární teplotní detektor 868 MHz Kód: Bezdrátový požární teplotní detektor se zabudovanou sirénou. Pro napájení detektoru slouží jedna 9 V baterie (součást dodávky). Typ detektoru:...bezdrátový teplotní Detekce:...termistor, poplach nad 58 C Adresace detektoru:...nastavení pomocí DIP Napájení:...1 x 9 V baterie Životnost baterie:...cca 1 rok Tamper krytu:...ne Frekvence: MHz Bezdrátový systém:...magellan Přenos signálu:...technologie plovoucího kódu Dosah:...30 metrů s RTX3 60 metrů s MG5000/MG5050/RTX3 Optická signalizace:...červená LED dioda Signalizace LED:...poplach, vysílání Akustická signalizace:...ano, vnitřní siréna 85 db Signalizace slabá baterie:...přenos do ústředny každých 12 h Barva krytu:...bílá SYSTÉM SPECTRA/MAGELLAN - bezdrátová nadstavba MG Ø 110 x h 35 mm vnitřní: -23 až 70 C SP65/SP4000/SP5500/SP6000/SP7000 MG5000/MG5050/MG6250 EVO192 Instalační manuál - RTX3, MG a SP IM WC588P požární detektor plynu CO 868 MHz Kód: Bezdrátový požární detektor plynu CO se zabudovanou sirénou. Pro napájení detektoru slouží jedna 9 V baterie (součást dodávky). Typ detektoru:...bezdrátový CO Detekce:...elektrochemický CO Citlivost:...CO 50 ppm - poplach min. CO 100 ppm - poplach min. CO 300 ppm - poplach 3 min. Adresace detektoru:...nastavení pomocí DIP Napájení:...1 x 9 V baterie Životnost baterie:...cca 1 rok Tamper krytu:...ne Frekvence: MHz Bezdrátový systém:...magellan Přenos signálu:...technologie plovoucího kódu Dosah:...30 metrů s RTX3 60 metrů s MG5000/MG5050/RTX3 Optická signalizace:...červená LED dioda Signalizace LED:...poplach, vysílání Akustická signalizace:...ano, vnitřní siréna 85 db Signalizace slabá baterie:...přenos do ústředny každých 12 h Barva krytu:...bílá Ø 110 x h 35 mm vnitřní: 4 až 40 C SP65/SP4000/SP5500/SP6000/SP7000 MG5000/MG5050/MG6250 EVO192 Instalační manuál - RTX3, MG a SP IM SR bezdrátová vnitřní siréna MG 868MHz Kód: Plně bezdrátová vnitřní siréna k ústřednám SPECTRA SP a MAGELLAN. Napájení je zajištěno pomocí 3 alkalických baterií C bez nutnosti použít místní napájení. Typ sirény:...bezdrátová siréna Frekvence: MHz Dosah:...70 metrů Bezdrátový systém:...magellan Napájení:...alkalické baterie 3 x C Životnost baterie: let (bez poplachu) Akustická signalizace:...piezo měnič Akustický výkon: db/m Upgrade firmware:...ano Počet sirén v systému:...max. 4 (včetně sirény SR150) Montáž:...povrchová - 4 otvory pro uchycení Tamper:...ano, detekce sejmutí ze zdi, otevření sirény Provedení:...plast Barva krytu:...bílá š 110 x v 150 x h 45 mm vnitřní: -20 až 50 C MG5000/MG5050/MG6250 SP65/SP5500/SP6000/SP7000 Instalační manuál - RTX3, MG a SP IM 07

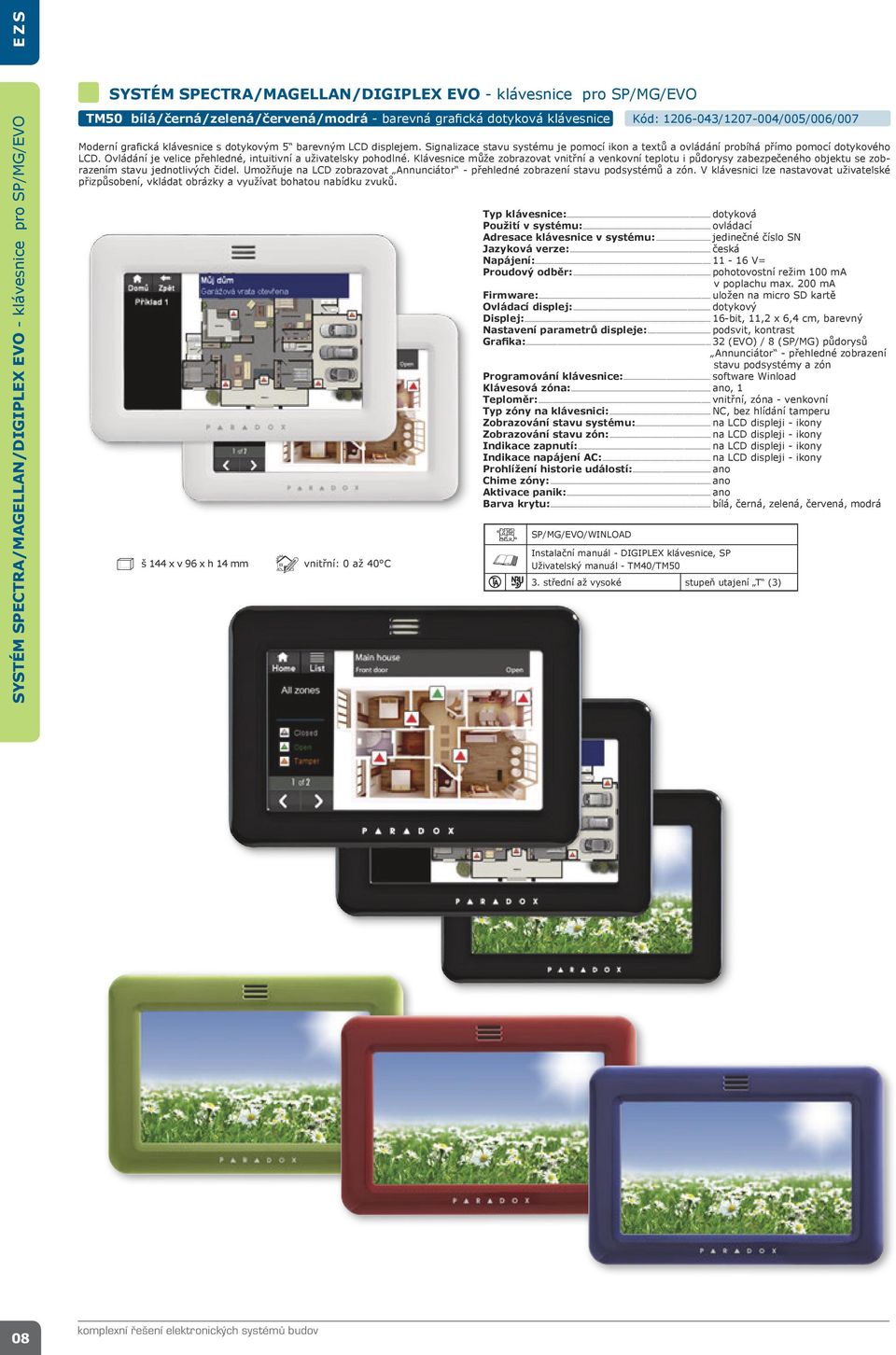

8 E Z S SYSTÉM SPECTRA/MAGELLAN/DIGIPLEX EVO - klávesnice pro SP/MG/EVO SYSTÉM SPECTRA/MAGELLAN/DIGIPLEX EVO - klávesnice pro SP/MG/EVO TM50 bílá/černá/zelená/červená/modrá - barevná grafická dotyková klávesnice Kód: / /005/006/007 Moderní grafická klávesnice s dotykovým 5 barevným LCD displejem. Signalizace stavu systému je pomocí ikon a textů a ovládání probíhá přímo pomocí dotykového LCD. Ovládání je velice přehledné, intuitivní a uživatelsky pohodlné. Klávesnice může zobrazovat vnitřní a venkovní teplotu i půdorysy zabezpečeného objektu se zobrazením stavu jednotlivých čidel. Umožňuje na LCD zobrazovat Annunciátor - přehledné zobrazení stavu podsystémů a zón. V klávesnici lze nastavovat uživatelské přizpůsobení, vkládat obrázky a využívat bohatou nabídku zvuků. š 144 x v 96 x h 14 mm Typ klávesnice:... dotyková Použití v systému:... ovládací Adresace klávesnice v systému:... jedinečné číslo SN Jazyková verze:... česká Napájení: V= Proudový odběr:... pohotovostní režim 100 ma v poplachu max. 200 ma Firmware:... uložen na micro SD kartě Ovládací displej:... dotykový Displej: bit, 11,2 x 6,4 cm, barevný Nastavení parametrů displeje:... podsvit, kontrast Grafika: (EVO) / 8 (SP/MG) půdorysů Annunciátor - přehledné zobrazení stavu podsystémy a zón Programování klávesnice:... software Winload Klávesová zóna:... ano, 1 Teploměr:... vnitřní, zóna - venkovní Typ zóny na klávesnici:... NC, bez hlídání tamperu Zobrazování stavu systému:... na LCD displeji - ikony Zobrazování stavu zón:... na LCD displeji - ikony Indikace zapnutí:... na LCD displeji - ikony Indikace napájení AC:... na LCD displeji - ikony Prohlížení historie událostí:... ano Chime zóny:... ano Aktivace panik:... ano Barva krytu:... bílá, černá, zelená, červená, modrá SP/MG/EVO/WINLOAD Instalační manuál - DIGIPLEX klávesnice, SP Uživatelský manuál - TM40/TM50 3. střední až vysoké stupeň utajení T (3) 08 komplexní řešení elektronických systémů budov

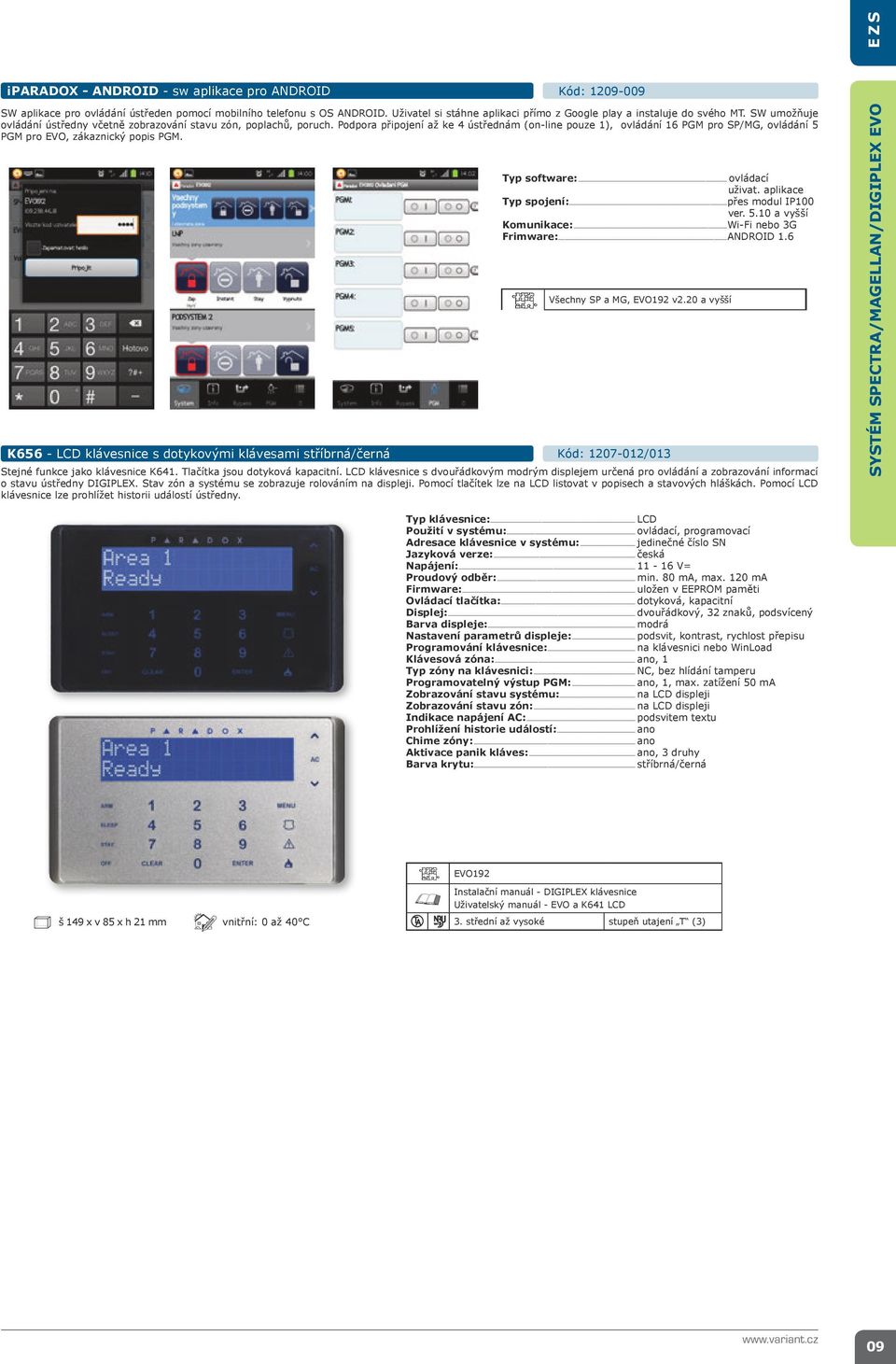

9 E Z S iparadox - ANDROID - sw aplikace pro ANDROID Kód: SW aplikace pro ovládání ústředen pomocí mobilního telefonu s OS ANDROID. Uživatel si stáhne aplikaci přímo z Google play a instaluje do svého MT. SW umožňuje ovládání ústředny včetně zobrazování stavu zón, poplachů, poruch. Podpora připojení až ke 4 ústřednám (on-line pouze 1), ovládání 16 PGM pro SP/MG, ovládání 5 PGM pro EVO, zákaznický popis PGM. Typ software:... ovládací uživat. aplikace Typ spojení:...přes modul IP100 ver a vyšší Komunikace:...Wi-Fi nebo 3G Frimware:...ANDROID 1.6 Všechny SP a MG, EVO192 v2.20 a vyšší K656 - LCD klávesnice s dotykovými klávesami stříbrná/černá Kód: /013 Stejné funkce jako klávesnice K641. Tlačítka jsou dotyková kapacitní. LCD klávesnice s dvouřádkovým modrým displejem určená pro ovládání a zobrazování informací o stavu ústředny DIGIPLEX. Stav zón a systému se zobrazuje rolováním na displeji. Pomocí tlačítek lze na LCD listovat v popisech a stavových hláškách. Pomocí LCD klávesnice lze prohlížet historii událostí ústředny. SYSTÉM SPECTRA/MAGELLAN/DIGIPLEX EVO Typ klávesnice:... LCD Použití v systému:... ovládací, programovací Adresace klávesnice v systému:... jedinečné číslo SN Jazyková verze:... česká Napájení: V= Proudový odběr:... min. 80 ma, max. 120 ma Firmware:... uložen v EEPROM paměti Ovládací tlačítka:... dotyková, kapacitní Displej:... dvouřádkový, 32 znaků, podsvícený Barva displeje:... modrá Nastavení parametrů displeje:... podsvit, kontrast, rychlost přepisu Programování klávesnice:... na klávesnici nebo WinLoad Klávesová zóna:... ano, 1 Typ zóny na klávesnici:... NC, bez hlídání tamperu Programovatelný výstup PGM:... ano, 1, max. zatížení 50 ma Zobrazování stavu systému:... na LCD displeji Zobrazování stavu zón:... na LCD displeji Indikace napájení AC:... podsvitem textu Prohlížení historie událostí:... ano Chime zóny:... ano Aktivace panik kláves:... ano, 3 druhy Barva krytu:... stříbrná/černá š 149 x v 85 x h 21 mm EVO192 Instalační manuál - DIGIPLEX klávesnice Uživatelský manuál - EVO a K641 LCD 3. střední až vysoké stupeň utajení T (3) 09

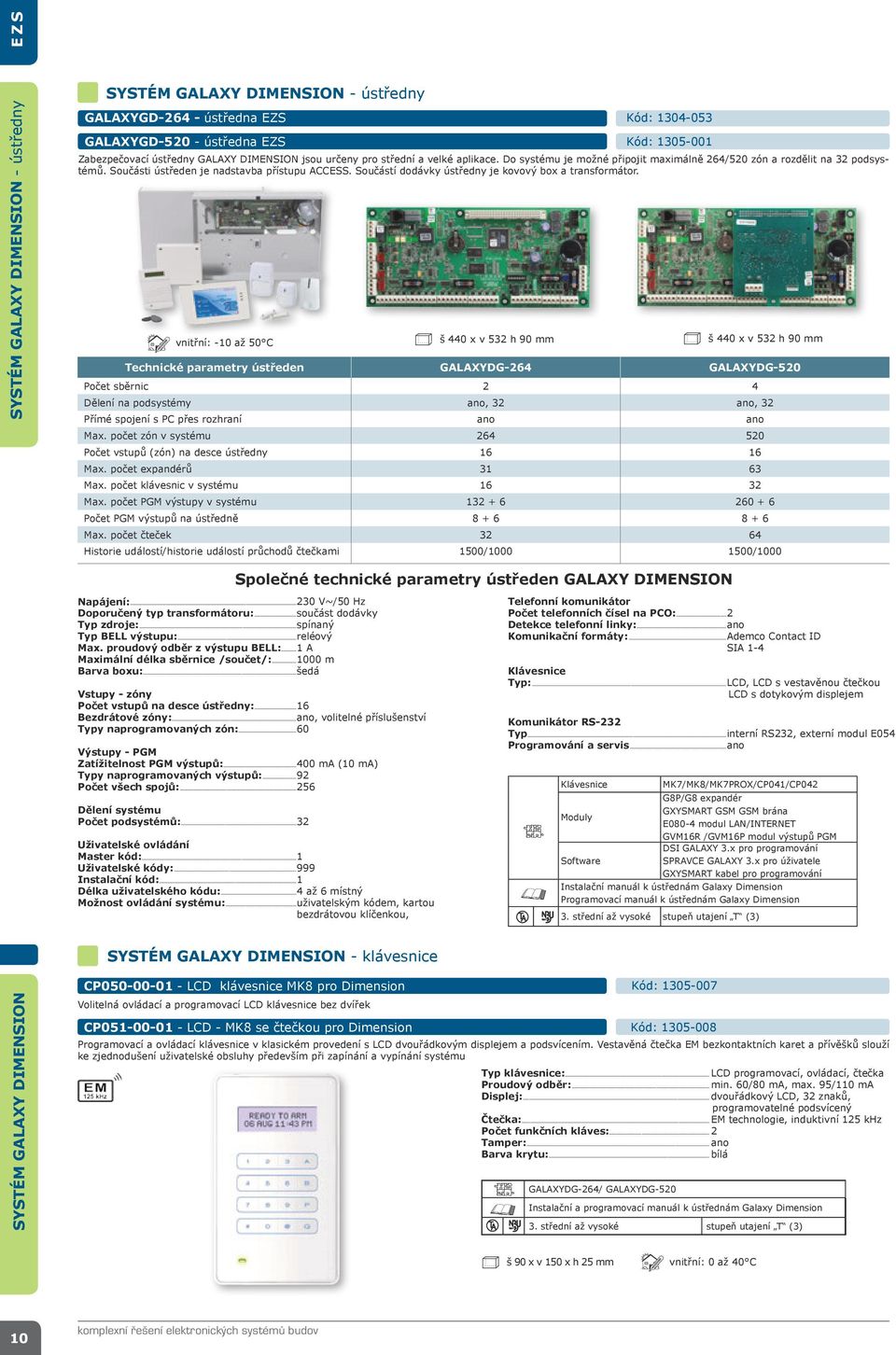

10 SYSTÉM GALAXY DIMENSION - ústředny E Z S SYSTÉM GALAXY DIMENSION - ústředny GALAXYGD ústředna EZS Kód: GALAXYGD ústředna EZS Kód: Zabezpečovací ústředny GALAXY DIMENSION jsou určeny pro střední a velké aplikace. Do systému je možné připojit maximálně 264/520 zón a rozdělit na 32 podsystémů. Součásti ústředen je nadstavba přístupu ACCESS. Součástí dodávky ústředny je kovový box a transformátor. vnitřní: -10 až 50 C š 440 x v 532 h 90 mm š 440 x v 532 h 90 mm Technické parametry ústředen GALAXYDG-264 GALAXYDG-520 Počet sběrnic 2 4 Dělení na podsystémy ano, 32 ano, 32 Přímé spojení s PC přes rozhraní ano ano Max. počet zón v systému Počet vstupů (zón) na desce ústředny Max. počet expandérů Max. počet klávesnic v systému Max. počet PGM výstupy v systému Počet PGM výstupů na ústředně Max. počet čteček Historie událostí/historie událostí průchodů čtečkami 1500/ /1000 Společné technické parametry ústředen GALAXY DIMENSION Napájení: V~/50 Hz Doporučený typ transformátoru:...součást dodávky Typ zdroje:...spínaný Typ BELL výstupu:...reléový Max. proudový odběr z výstupu BELL:...1 A Maximální délka sběrnice /součet/: m Barva boxu:...šedá Vstupy - zóny Počet vstupů na desce ústředny:...16 Bezdrátové zóny:...ano, volitelné příslušenství Typy naprogramovaných zón:...60 Výstupy - PGM Zatížitelnost PGM výstupů: ma (10 ma) Typy naprogramovaných výstupů:...92 Počet všech spojů: Dělení systému Počet podsystémů:...32 Uživatelské ovládání Master kód:...1 Uživatelské kódy: Instalační kód:...1 Délka uživatelského kódu:...4 až 6 místný Možnost ovládání systému:...uživatelským kódem, kartou bezdrátovou klíčenkou, Telefonní komunikátor Počet telefonních čísel na PCO:...2 Detekce telefonní linky:...ano Komunikační formáty:...ademco Contact ID SIA 1-4 Klávesnice Typ:...LCD, LCD s vestavěnou čtečkou LCD s dotykovým displejem Komunikátor RS-232 Typ...interní RS232, externí modul E054 Programování a servis...ano Klávesnice MK7/MK8/MK7PROX/CP041/CP042 G8P/G8 expandér GXYSMART GSM GSM brána Moduly E080-4 modul LAN/INTERNET GVM16R /GVM16P modul výstupů PGM DSI GALAXY 3.x pro programování Software SPRAVCE GALAXY 3.x pro úživatele GXYSMART kabel pro programování Instalační manuál k ústřednám Galaxy Dimension Programovací manuál k ústřednám Galaxy Dimension 3. střední až vysoké stupeň utajení T (3) SYSTÉM GALAXY DIMENSION - klávesnice SYSTÉM GALAXY DIMENSION CP LCD klávesnice MK8 pro Dimension Kód: Volitelná ovládací a programovací LCD klávesnice bez dvířek CP LCD - MK8 se čtečkou pro Dimension Kód: Programovací a ovládací klávesnice v klasickém provedení s LCD dvouřádkovým displejem a podsvícením. Vestavěná čtečka EM bezkontaktních karet a přívěšků slouží ke zjednodušení uživatelské obsluhy především při zapínání a vypínání systému Typ klávesnice:... LCD programovací, ovládací, čtečka Proudový odběr:... min. 60/80 ma, max. 95/110 ma Displej:... dvouřádkový LCD, 32 znaků, programovatelné podsvícený Čtečka:... EM technologie, induktivní 125 khz Počet funkčních kláves:... 2 Tamper:... ano Barva krytu:... bílá GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension 3. střední až vysoké stupeň utajení T (3) š 90 x v 150 x h 25 mm 10 komplexní řešení elektronických systémů budov

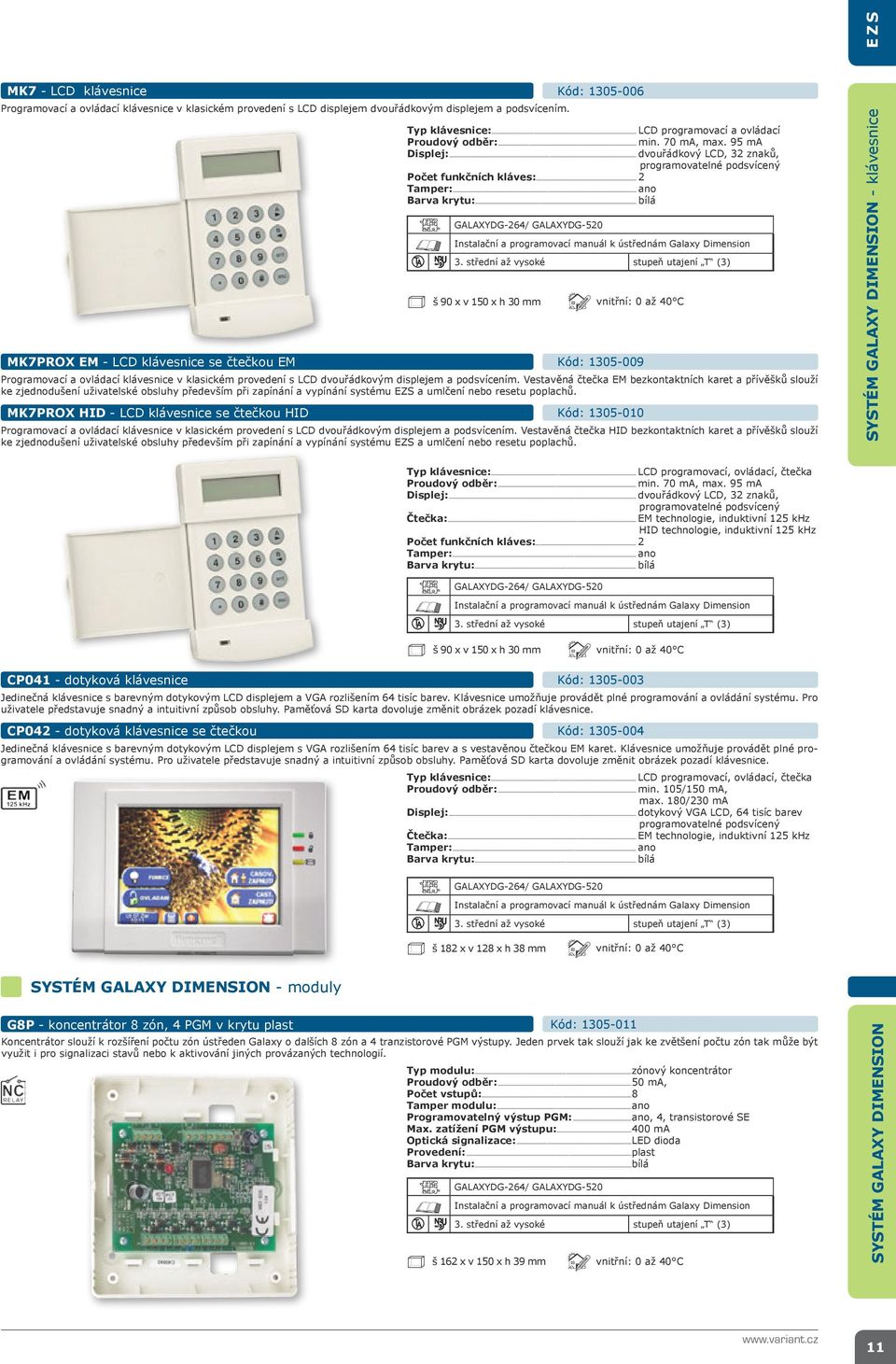

11 E Z S MK7 - LCD klávesnice Kód: Programovací a ovládací klávesnice v klasickém provedení s LCD displejem dvouřádkovým displejem a podsvícením. Typ klávesnice:... LCD programovací a ovládací Proudový odběr:... min. 70 ma, max. 95 ma Displej:... dvouřádkový LCD, 32 znaků, programovatelné podsvícený Počet funkčních kláves:... 2 Tamper:... ano Barva krytu:... bílá GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension 3. střední až vysoké stupeň utajení T (3) š 90 x v 150 x h 30 mm MK7PROX EM - LCD klávesnice se čtečkou EM Kód: Programovací a ovládací klávesnice v klasickém provedení s LCD dvouřádkovým displejem a podsvícením. Vestavěná čtečka EM bezkontaktních karet a přívěšků slouží ke zjednodušení uživatelské obsluhy především při zapínání a vypínání systému EZS a umlčení nebo resetu poplachů. MK7PROX HID - LCD klávesnice se čtečkou HID Kód: Programovací a ovládací klávesnice v klasickém provedení s LCD dvouřádkovým displejem a podsvícením. Vestavěná čtečka HID bezkontaktních karet a přívěšků slouží ke zjednodušení uživatelské obsluhy především při zapínání a vypínání systému EZS a umlčení nebo resetu poplachů. SYSTÉM GALAXY DIMENSION - klávesnice Typ klávesnice:... LCD programovací, ovládací, čtečka Proudový odběr:... min. 70 ma, max. 95 ma Displej:... dvouřádkový LCD, 32 znaků, programovatelné podsvícený Čtečka:... EM technologie, induktivní 125 khz HID technologie, induktivní 125 khz Počet funkčních kláves:... 2 Tamper:... ano Barva krytu:... bílá GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension 3. střední až vysoké stupeň utajení T (3) š 90 x v 150 x h 30 mm CP041 - dotyková klávesnice Kód: Jedinečná klávesnice s barevným dotykovým LCD displejem a VGA rozlišením 64 tisíc barev. Klávesnice umožňuje provádět plné programování a ovládání systému. Pro uživatele představuje snadný a intuitivní způsob obsluhy. Paměťová SD karta dovoluje změnit obrázek pozadí klávesnice. CP042 - dotyková klávesnice se čtečkou Kód: Jedinečná klávesnice s barevným dotykovým LCD displejem s VGA rozlišením 64 tisíc barev a s vestavěnou čtečkou EM karet. Klávesnice umožňuje provádět plné programování a ovládání systému. Pro uživatele představuje snadný a intuitivní způsob obsluhy. Paměťová SD karta dovoluje změnit obrázek pozadí klávesnice. Typ klávesnice:... LCD programovací, ovládací, čtečka Proudový odběr:... min. 105/150 ma, max. 180/230 ma Displej:... dotykový VGA LCD, 64 tisíc barev programovatelné podsvícený Čtečka:... EM technologie, induktivní 125 khz Tamper:... ano Barva krytu:... bílá GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension 3. střední až vysoké stupeň utajení T (3) š 182 x v 128 x h 38 mm SYSTÉM GALAXY DIMENSION - moduly G8P - koncentrátor 8 zón, 4 PGM v krytu plast Kód: Koncentrátor slouží k rozšíření počtu zón ústředen Galaxy o dalších 8 zón a 4 tranzistorové PGM výstupy. Jeden prvek tak slouží jak ke zvětšení počtu zón tak může být využit i pro signalizaci stavů nebo k aktivování jiných provázaných technologií. Typ modulu:...zónový koncentrátor Proudový odběr:...50 ma, Počet vstupů:...8 Tamper modulu:...ano Programovatelný výstup PGM:...ano, 4, transistorové SE Max. zatížení PGM výstupu: ma Optická signalizace:...led dioda Provedení:...plast Barva krytu:...bílá GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension 3. střední až vysoké stupeň utajení T (3) š 162 x v 150 x h 39 mm SYSTÉM GALAXY DIMENSION 11

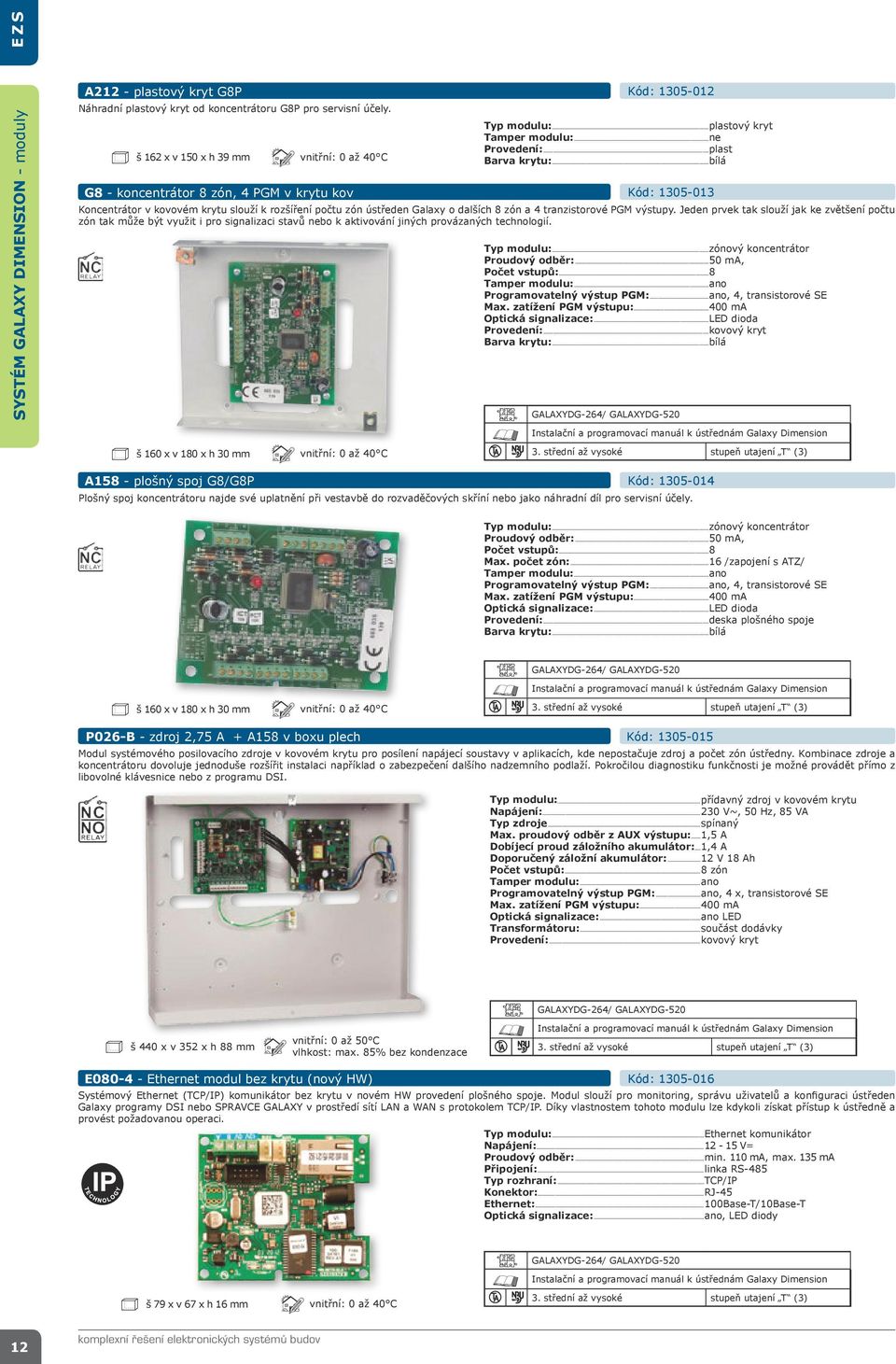

12 SYSTÉM GALAXY DIMENSION - moduly E Z S A212 - plastový kryt G8P Kód: Náhradní plastový kryt od koncentrátoru G8P pro servisní účely. š 162 x v 150 x h 39 mm Typ modulu:...plastový kryt Tamper modulu:...ne Provedení:...plast Barva krytu:...bílá G8 - koncentrátor 8 zón, 4 PGM v krytu kov Kód: Koncentrátor v kovovém krytu slouží k rozšíření počtu zón ústředen Galaxy o dalších 8 zón a 4 tranzistorové PGM výstupy. Jeden prvek tak slouží jak ke zvětšení počtu zón tak může být využit i pro signalizaci stavů nebo k aktivování jiných provázaných technologií. Typ modulu:...zónový koncentrátor Proudový odběr:...50 ma, Počet vstupů:...8 Tamper modulu:...ano Programovatelný výstup PGM:...ano, 4, transistorové SE Max. zatížení PGM výstupu: ma Optická signalizace:...led dioda Provedení:...kovový kryt Barva krytu:...bílá GALAXYDG-264/ GALAXYDG-520 š 160 x v 180 x h 30 mm Instalační a programovací manuál k ústřednám Galaxy Dimension 3. střední až vysoké stupeň utajení T (3) A158 - plošný spoj G8/G8P Kód: Plošný spoj koncentrátoru najde své uplatnění při vestavbě do rozvaděčových skříní nebo jako náhradní díl pro servisní účely. Typ modulu:...zónový koncentrátor Proudový odběr:...50 ma, Počet vstupů:...8 Max. počet zón:...16 /zapojení s ATZ/ Tamper modulu:...ano Programovatelný výstup PGM:...ano, 4, transistorové SE Max. zatížení PGM výstupu: ma Optická signalizace:...led dioda Provedení:...deska plošného spoje Barva krytu:...bílá GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension š 160 x v 180 x h 30 mm 3. střední až vysoké stupeň utajení T (3) P026-B - zdroj 2,75 A + A158 v boxu plech Kód: Modul systémového posilovacího zdroje v kovovém krytu pro posílení napájecí soustavy v aplikacích, kde nepostačuje zdroj a počet zón ústředny. Kombinace zdroje a koncentrátoru dovoluje jednoduše rozšířit instalaci například o zabezpečení dalšího nadzemního podlaží. Pokročilou diagnostiku funkčnosti je možné provádět přímo z libovolné klávesnice nebo z programu DSI. Typ modulu:...přídavný zdroj v kovovém krytu Napájení: V~, 50 Hz, 85 VA Typ zdroje...spínaný Max. proudový odběr z AUX výstupu:...1,5 A Dobíjecí proud záložního akumulátor:...1,4 A Doporučený záložní akumulátor:...12 V 18 Ah Počet vstupů:...8 zón Tamper modulu:...ano Programovatelný výstup PGM:...ano, 4 x, transistorové SE Max. zatížení PGM výstupu: ma Optická signalizace:...ano LED Transformátoru:...součást dodávky Provedení:...kovový kryt GALAXYDG-264/ GALAXYDG-520 š 440 x v 352 x h 88 mm vnitřní: 0 až 50 C vlhkost: max. 85% bez kondenzace Instalační a programovací manuál k ústřednám Galaxy Dimension 3. střední až vysoké stupeň utajení T (3) E Ethernet modul bez krytu (nový HW) Kód: Systémový Ethernet (TCP/IP) komunikátor bez krytu v novém HW provedení plošného spoje. Modul slouží pro monitoring, správu uživatelů a konfiguraci ústředen Galaxy programy DSI nebo SPRAVCE GALAXY v prostředí sítí LAN a WAN s protokolem TCP/IP. Díky vlastnostem tohoto modulu lze kdykoli získat přístup k ústředně a provést požadovanou operaci. Typ modulu:...ethernet komunikátor Napájení: V= Proudový odběr:...min. 110 ma, max. 135 ma Připojení:...linka RS-485 Typ rozhraní:...tcp/ip Konektor:...RJ-45 Ethernet:...100Base-T/10Base-T Optická signalizace:...ano, LED diody GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension š 79 x v 67 x h 16 mm 3. střední až vysoké stupeň utajení T (3) 12 komplexní řešení elektronických systémů budov

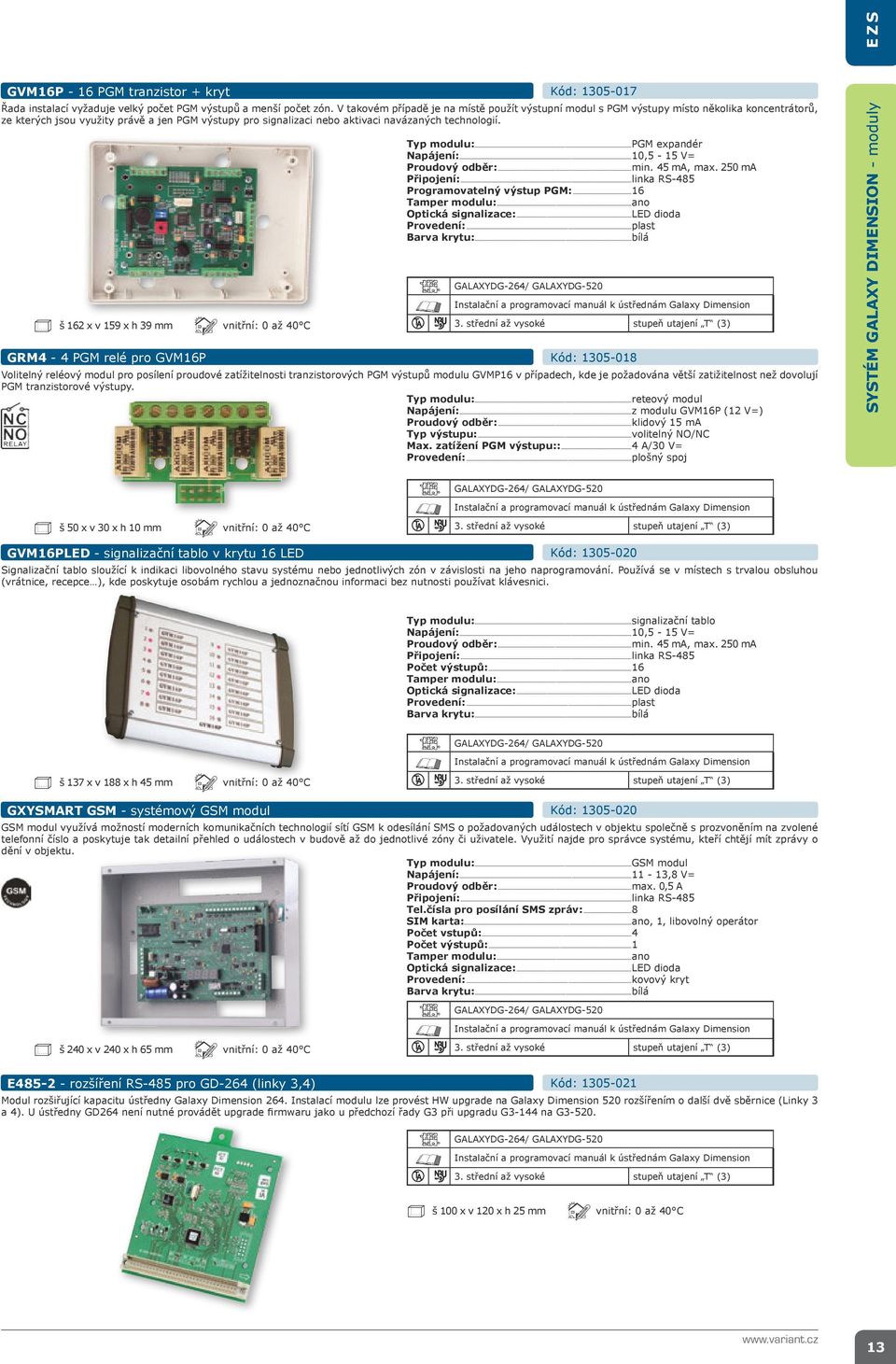

13 E Z S GVM16P - 16 PGM tranzistor + kryt Kód: Řada instalací vyžaduje velký počet PGM výstupů a menší počet zón. V takovém případě je na místě použít výstupní modul s PGM výstupy místo několika koncentrátorů, ze kterých jsou využity právě a jen PGM výstupy pro signalizaci nebo aktivaci navázaných technologií. š 162 x v 159 x h 39 mm Typ modulu:...pgm expandér Napájení:...10,5-15 V= Proudový odběr:...min. 45 ma, max. 250 ma Připojení:...linka RS-485 Programovatelný výstup PGM:...16 Tamper modulu:...ano Optická signalizace:...led dioda Provedení:...plast Barva krytu:...bílá GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension 3. střední až vysoké stupeň utajení T (3) GRM4-4 PGM relé pro GVM16P Kód: Volitelný reléový modul pro posílení proudové zatížitelnosti tranzistorových PGM výstupů modulu GVMP16 v případech, kde je požadována větší zatižitelnost než dovolují PGM tranzistorové výstupy. Typ modulu:...reteový modul Napájení:...z modulu GVM16P (12 V=) Proudový odběr:...klidový 15 ma Typ výstupu:...volitelný NO/NC Max. zatížení PGM výstupu::...4 A/30 V= Provedení:...plošný spoj SYSTÉM GALAXY DIMENSION - moduly š 50 x v 30 x h 10 mm GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension 3. střední až vysoké stupeň utajení T (3) GVM16PLED - signalizační tablo v krytu 16 LED Kód: Signalizační tablo sloužící k indikaci libovolného stavu systému nebo jednotlivých zón v závislosti na jeho naprogramování. Používá se v místech s trvalou obsluhou (vrátnice, recepce ), kde poskytuje osobám rychlou a jednoznačnou informaci bez nutnosti používat klávesnici. Typ modulu:...signalizační tablo Napájení:...10,5-15 V= Proudový odběr:...min. 45 ma, max. 250 ma Připojení:...linka RS-485 Počet výstupů:...16 Tamper modulu:...ano Optická signalizace:...led dioda Provedení:...plast Barva krytu:...bílá GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension š 137 x v 188 x h 45 mm 3. střední až vysoké stupeň utajení T (3) GXYSMART GSM - systémový GSM modul Kód: GSM modul využívá možností moderních komunikačních technologií sítí GSM k odesílání SMS o požadovaných událostech v objektu společně s prozvoněním na zvolené telefonní číslo a poskytuje tak detailní přehled o událostech v budově až do jednotlivé zóny či uživatele. Využití najde pro správce systému, kteří chtějí mít zprávy o dění v objektu. Typ modulu:...gsm modul Napájení: ,8 V= Proudový odběr:...max. 0,5 A Připojení:...linka RS-485 Tel.čísla pro posílání SMS zpráv:...8 SIM karta:...ano, 1, libovolný operátor Počet vstupů:...4 Počet výstupů:...1 Tamper modulu:...ano Optická signalizace:...led dioda Provedení:...kovový kryt Barva krytu:...bílá GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension š 240 x v 240 x h 65 mm 3. střední až vysoké stupeň utajení T (3) E rozšíření RS-485 pro GD-264 (linky 3,4) Kód: Modul rozšiřující kapacitu ústředny Galaxy Dimension 264. Instalací modulu lze provést HW upgrade na Galaxy Dimension 520 rozšířením o další dvě sběrnice (Linky 3 a 4). U ústředny GD264 není nutné provádět upgrade firmwaru jako u předchozí řady G3 při upgradu G3-144 na G GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension 3. střední až vysoké stupeň utajení T (3) š 100 x v 120 x h 25 mm 13

14 E Z S SYSTÉM GALAXY DIMENSION A079 - monitorování 2ks accu pro GD Kód: Volitelný modul pro připojení a monitorováni 2 ks akumulátorů u ústředen Galaxy Dimension. Výstupy:...2 ks aku max 12 V/18 Ah Vstupy:...13,8 V= GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension 3. střední až vysoké stupeň utajení T (3) š 104 x v 64 x h 21 mm SYSTÉM GALAXY DIMENSION - přístup SYSTÉM GALAXY DIMENSION - přístup C080 - připojení pro 2 čtečky Kód: Řídící modul, který rozšiřuje systém EZS Galaxy o kontrolu přístupu pro jedny nebo dvoje nezávislé dveře. Modul podporuje připojení dvou čteček stejného typu s výstupním formátem Wiegand až do délky 40 bitů. Modul podporuje celou řadu čteček například Indala řada ASR nebo HID typy PROXPOINT atd. Narozdíl od modulu MAXM2000 podporuje nové funkce Galaxy Dimension například rozdělení uživatelů do skupin a přístupových šablon. Typ modulu:...modul přístupu Vstup pro čtečku:...ano, 2 x Podporované formáty:...wiegand až 40 bitů Počet uživatelů:...max Počet vstupů/zón:...2 x dveřní kontakt Vstupy:...2 x odchodové tlačítko 2 x armovací tlačítko Relé:...2 x, ovládání zámku Tamper modulu:...ano Optická signalizace:...led dioda Provedení:...plastový kryt š 162 x v 150 x h 39 mm Barva krytu:...šedá GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension 3. střední až vysoké stupeň utajení T (3) C081 - připojení pro 2 čtečky + zdroj a 8 zón Kód: Varianta modulu C080 s tím rozdílem, že modul je v kovovém krytu společně s napájecím zdrojem a jedním koncentrátorem. Jeden modul rozšiřuje instalaci o zóny, zdroj a kontrolu přístupu. Typ modulu:...modul přístupu se zdrojem Napájení: V~, 50 Hz Max. proudový odběr z AUX výstupu:...1 x 0,75 A, 1 x 0,75 A Doporučený záložní akumulátor:...12 V/18 Ah Dobíjecí proud záložního akumulátor::...1,4 A Počet vstupů:...8 Programovatelný výstup PGM:...ano, 4, transistorové SE Max. zatížení PGM výstupu: ma Vstup pro čtečku:...ano, 2 x Podporované formáty:...wiegand až 40 bitů Počet uživatelů:...max Počet vstupů/zón:...2 x dveřní kontakt Vstupy:...2 x odchodové tlačítko 2 x armovací tlačítko Relé:...2 x, ovládání zámku Tamper modulu:...ano Optická signalizace:...led dioda Provedení:...kovový kryt Barva krytu:...šedá š 440 x v 352 x h 88 mm GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension 3. střední až vysoké stupeň utajení T (3) MAXM připojení pro 2 čtečky + kryt kov Kód: Řídící modul, který rozšiřuje systém EZS Galaxy o kontrolu přístupu pro jedny nebo dvoje nezávislé dveře. Modul podporuje připojení dvou čteček stejného typu s výstupním formátem Wiegand 26, 27, 32, 34 a 40 bitů. Modul podporuje celou řadu čteček například Indala řada ASR nebo HID typy PROXPOINT atd. Typ modulu:...modul přístupu Vstup pro čtečku:...ano, 2 x Podporované formáty:...wiegand 26, 27, 32, 34 a 40 bitů Počet uživatelů:...max Počet vstupů/zón:...2 x dveřní kontakt Vstupy:...2 x odchodové tlačítko 2 x armovací tlačítko Relé:...2 x, ovládání zámku Tamper modulu:...ano Optická signalizace:...led dioda Provedení:...kovový kryt Barva krytu:...šedá GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension š 162 x v 150 x h 39 mm 3. střední až vysoké stupeň utajení T (3) 14 komplexní řešení elektronických systémů budov

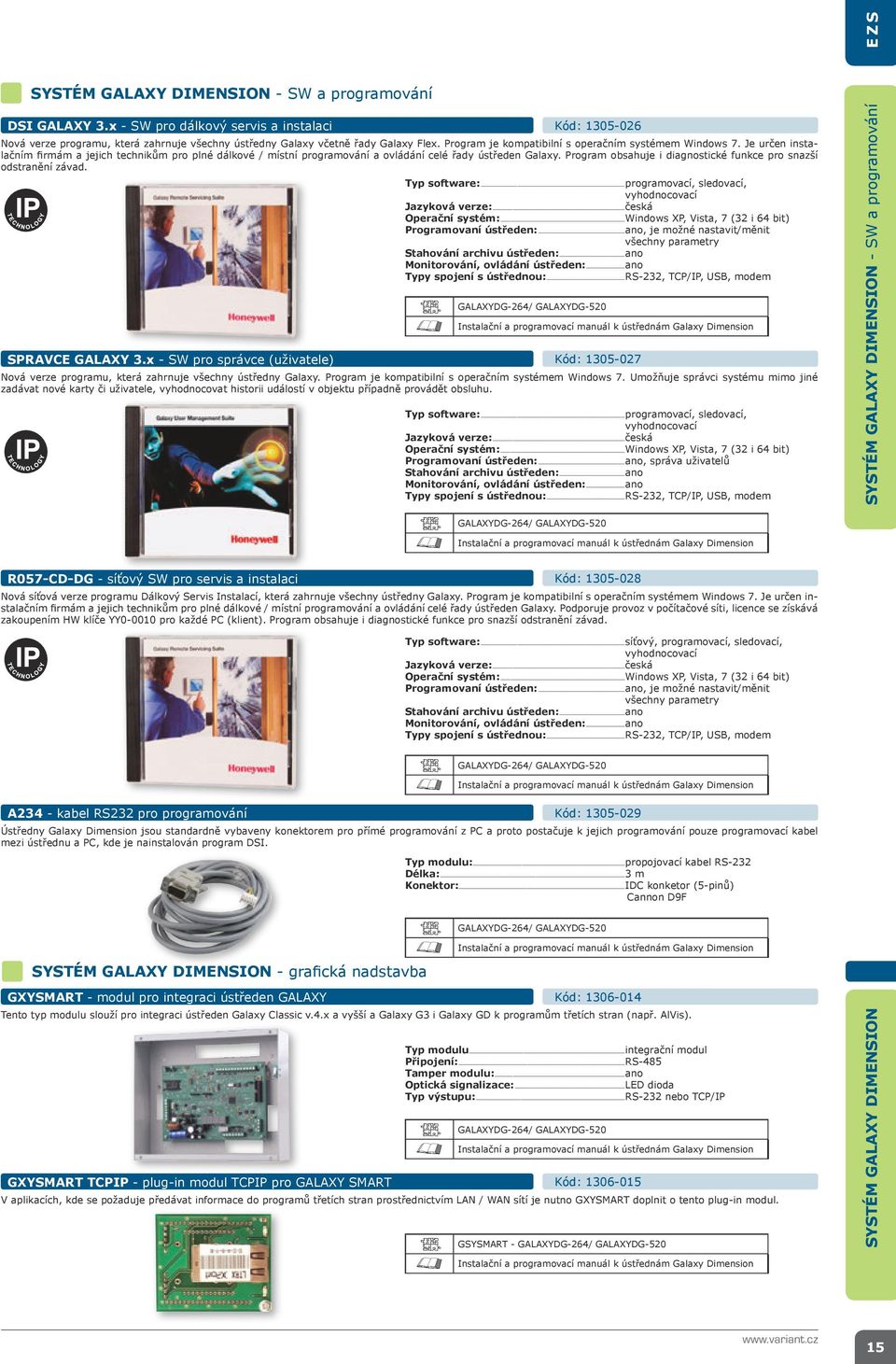

15 E Z S SYSTÉM GALAXY DIMENSION - SW a programování DSI GALAXY 3.x - SW pro dálkový servis a instalaci Kód: Nová verze programu, která zahrnuje všechny ústředny Galaxy včetně řady Galaxy Flex. Program je kompatibilní s operačním systémem Windows 7. Je určen instalačním firmám a jejich technikům pro plné dálkové / místní programování a ovládání celé řady ústředen Galaxy. Program obsahuje i diagnostické funkce pro snazší odstranění závad. Typ software:...programovací, sledovací, vyhodnocovací Jazyková verze:...česká Operační systém:...windows XP, Vista, 7 (32 i 64 bit) Programovaní ústředen:...ano, je možné nastavit/měnit všechny parametry Stahování archivu ústředen:...ano Monitorování, ovládání ústředen:...ano Typy spojení s ústřednou:...rs-232, TCP/IP, USB, modem GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension SPRAVCE GALAXY 3.x - SW pro správce (uživatele) Kód: Nová verze programu, která zahrnuje všechny ústředny Galaxy. Program je kompatibilní s operačním systémem Windows 7. Umožňuje správci systému mimo jiné zadávat nové karty či uživatele, vyhodnocovat historii událostí v objektu případně provádět obsluhu. Typ software:...programovací, sledovací, vyhodnocovací Jazyková verze:...česká Operační systém:...windows XP, Vista, 7 (32 i 64 bit) Programovaní ústředen:...ano, správa uživatelů Stahování archivu ústředen:...ano Monitorování, ovládání ústředen:...ano Typy spojení s ústřednou:...rs-232, TCP/IP, USB, modem SYSTÉM GALAXY DIMENSION - SW a programování GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension R057-CD-DG - síťový SW pro servis a instalaci Kód: Nová síťová verze programu Dálkový Servis Instalací, která zahrnuje všechny ústředny Galaxy. Program je kompatibilní s operačním systémem Windows 7. Je určen instalačním firmám a jejich technikům pro plné dálkové / místní programování a ovládání celé řady ústředen Galaxy. Podporuje provoz v počítačové síti, licence se získává zakoupením HW klíče YY pro každé PC (klient). Program obsahuje i diagnostické funkce pro snazší odstranění závad. Typ software:...síťový, programovací, sledovací, vyhodnocovací Jazyková verze:...česká Operační systém:...windows XP, Vista, 7 (32 i 64 bit) Programovaní ústředen:...ano, je možné nastavit/měnit všechny parametry Stahování archivu ústředen:...ano Monitorování, ovládání ústředen:...ano Typy spojení s ústřednou:...rs-232, TCP/IP, USB, modem GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension A234 - kabel RS232 pro programování Kód: Ústředny Galaxy Dimension jsou standardně vybaveny konektorem pro přímé programování z PC a proto postačuje k jejich programování pouze programovací kabel mezi ústřednu a PC, kde je nainstalován program DSI. Typ modulu:...propojovací kabel RS-232 Délka:...3 m Konektor:...IDC konketor (5-pinů) Cannon D9F SYSTÉM GALAXY DIMENSION - grafická nadstavba GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension GXYSMART - modul pro integraci ústředen GALAXY Kód: Tento typ modulu slouží pro integraci ústředen Galaxy Classic v.4.x a vyšší a Galaxy G3 i Galaxy GD k programům třetích stran (např. AlVis). Typ modulu...integrační modul Připojení:...RS-485 Tamper modulu:...ano Optická signalizace:...led dioda Typ výstupu:...rs-232 nebo TCP/IP GALAXYDG-264/ GALAXYDG-520 Instalační a programovací manuál k ústřednám Galaxy Dimension GXYSMART TCPIP - plug-in modul TCPIP pro GALAXY SMART Kód: V aplikacích, kde se požaduje předávat informace do programů třetích stran prostřednictvím LAN / WAN sítí je nutno GXYSMART doplnit o tento plug-in modul. GSYSMART - GALAXYDG-264/ GALAXYDG-520 SYSTÉM GALAXY DIMENSION Instalační a programovací manuál k ústřednám Galaxy Dimension 15

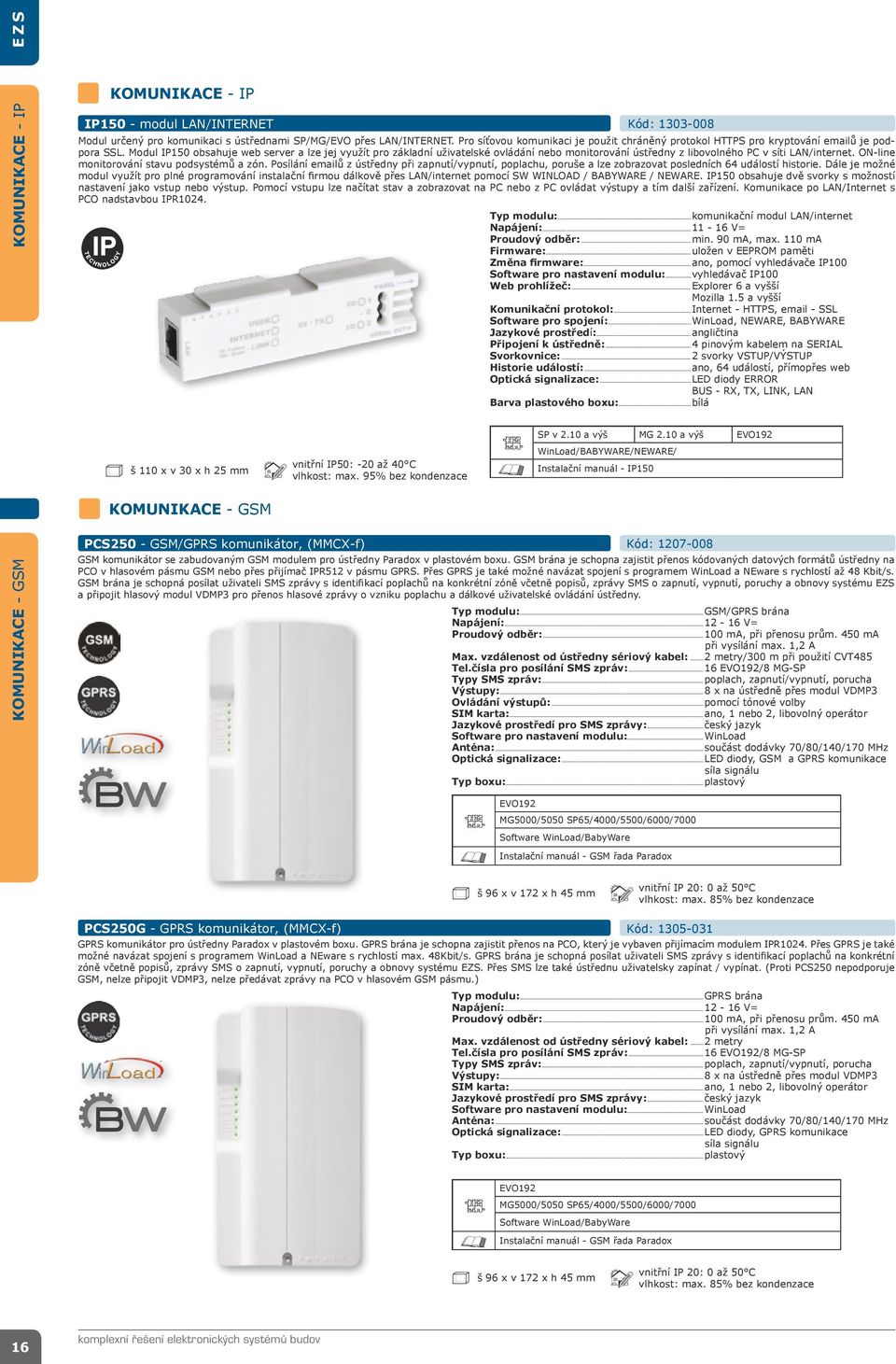

16 E Z S KOMUNIKACE - IP KOMUNIKACE - IP IP150 - modul LAN/INTERNET Kód: Modul určený pro komunikaci s ústřednami SP/MG/EVO přes LAN/INTERNET. Pro síťovou komunikaci je použit chráněný protokol HTTPS pro kryptování ů je podpora SSL. Modul IP150 obsahuje web server a lze jej využít pro základní uživatelské ovládání nebo monitorování ústředny z libovolného PC v síti LAN/internet. ON-line monitorování stavu podsystémů a zón. Posílání ů z ústředny při zapnutí/vypnutí, poplachu, poruše a lze zobrazovat posledních 64 událostí historie. Dále je možné modul využít pro plné programování instalační firmou dálkově přes LAN/internet pomocí SW WINLOAD / BABYWARE / NEWARE. IP150 obsahuje dvě svorky s možností nastavení jako vstup nebo výstup. Pomocí vstupu lze načítat stav a zobrazovat na PC nebo z PC ovládat výstupy a tím další zařízení. Komunikace po LAN/Internet s PCO nadstavbou IPR1024. Typ modulu:...komunikační modul LAN/internet Napájení: V= Proudový odběr:...min. 90 ma, max. 110 ma Firmware:...uložen v EEPROM paměti Změna firmware:...ano, pomocí vyhledávače IP100 Software pro nastavení modulu:...vyhledávač IP100 Web prohlížeč:...explorer 6 a vyšší Mozilla 1.5 a vyšší Komunikační protokol:...internet - HTTPS, - SSL Software pro spojení:...winload, NEWARE, BABYWARE Jazykové prostředí:...angličtina Připojení k ústředně:...4 pinovým kabelem na SERIAL Svorkovnice:...2 svorky VSTUP/VÝSTUP Historie událostí:...ano, 64 událostí, přímopřes web Optická signalizace:...led diody ERROR BUS - RX, TX, LINK, LAN Barva plastového boxu:...bílá š 110 x v 30 x h 25 mm vnitřní IP50: -20 až 40 C vlhkost: max. 95% bez kondenzace SP v 2.10 a výš MG 2.10 a výš EVO192 WinLoad/BABYWARE/NEWARE/ Instalační manuál - IP150 KOMUNIKACE - GSM KOMUNIKACE - GSM PCS250 - GSM/GPRS komunikátor, (MMCX-f) Kód: GSM komunikátor se zabudovaným GSM modulem pro ústředny Paradox v plastovém boxu. GSM brána je schopna zajistit přenos kódovaných datových formátů ústředny na PCO v hlasovém pásmu GSM nebo přes přijímač IPR512 v pásmu GPRS. Přes GPRS je také možné navázat spojení s programem WinLoad a NEware s rychlostí až 48 Kbit/s. GSM brána je schopná posílat uživateli SMS zprávy s identifikací poplachů na konkrétní zóně včetně popisů, zprávy SMS o zapnutí, vypnutí, poruchy a obnovy systému EZS a připojit hlasový modul VDMP3 pro přenos hlasové zprávy o vzniku poplachu a dálkové uživatelské ovládání ústředny. Typ modulu:...gsm/gprs brána Napájení: V= Proudový odběr: ma, při přenosu prům. 450 ma při vysílání max. 1,2 A Max. vzdálenost od ústředny sériový kabel:... 2 metry/300 m při použití CVT485 Tel.čísla pro posílání SMS zpráv:...16 EVO192/8 MG-SP Typy SMS zpráv:...poplach, zapnutí/vypnutí, porucha Výstupy:...8 x na ústředně přes modul VDMP3 Ovládání výstupů:...pomocí tónové volby SIM karta:...ano, 1 nebo 2, libovolný operátor Jazykové prostředí pro SMS zprávy:...český jazyk Software pro nastavení modulu:...winload Anténa:...součást dodávky 70/80/140/170 MHz Optická signalizace:...led diody, GSM a GPRS komunikace síla signálu Typ boxu:...plastový EVO192 MG5000/5050 SP65/4000/5500/6000/7000 Software WinLoad/BabyWare Instalační manuál - GSM řada Paradox š 96 x v 172 x h 45 mm vnitřní IP 20: 0 až 50 C vlhkost: max. 85% bez kondenzace PCS250G - GPRS komunikátor, (MMCX-f) Kód: GPRS komunikátor pro ústředny Paradox v plastovém boxu. GPRS brána je schopna zajistit přenos na PCO, který je vybaven přijímacím modulem IPR1024. Přes GPRS je také možné navázat spojení s programem WinLoad a NEware s rychlostí max. 48Kbit/s. GPRS brána je schopná posílat uživateli SMS zprávy s identifikací poplachů na konkrétní zóně včetně popisů, zprávy SMS o zapnutí, vypnutí, poruchy a obnovy systému EZS. Přes SMS lze také ústřednu uživatelsky zapínat / vypínat. (Proti PCS250 nepodporuje GSM, nelze připojit VDMP3, nelze předávat zprávy na PCO v hlasovém GSM pásmu.) Typ modulu:...gprs brána Napájení: V= Proudový odběr: ma, při přenosu prům. 450 ma při vysílání max. 1,2 A Max. vzdálenost od ústředny sériový kabel:...2 metry Tel.čísla pro posílání SMS zpráv:...16 EVO192/8 MG-SP Typy SMS zpráv:...poplach, zapnutí/vypnutí, porucha Výstupy:...8 x na ústředně přes modul VDMP3 SIM karta:...ano, 1 nebo 2, libovolný operátor Jazykové prostředí pro SMS zprávy:...český jazyk Software pro nastavení modulu:...winload Anténa:...součást dodávky 70/80/140/170 MHz Optická signalizace:...led diody, GPRS komunikace síla signálu Typ boxu:...plastový EVO192 MG5000/5050 SP65/4000/5500/6000/7000 Software WinLoad/BabyWare Instalační manuál - GSM řada Paradox š 96 x v 172 x h 45 mm vnitřní IP 20: 0 až 50 C vlhkost: max. 85% bez kondenzace 16 komplexní řešení elektronických systémů budov

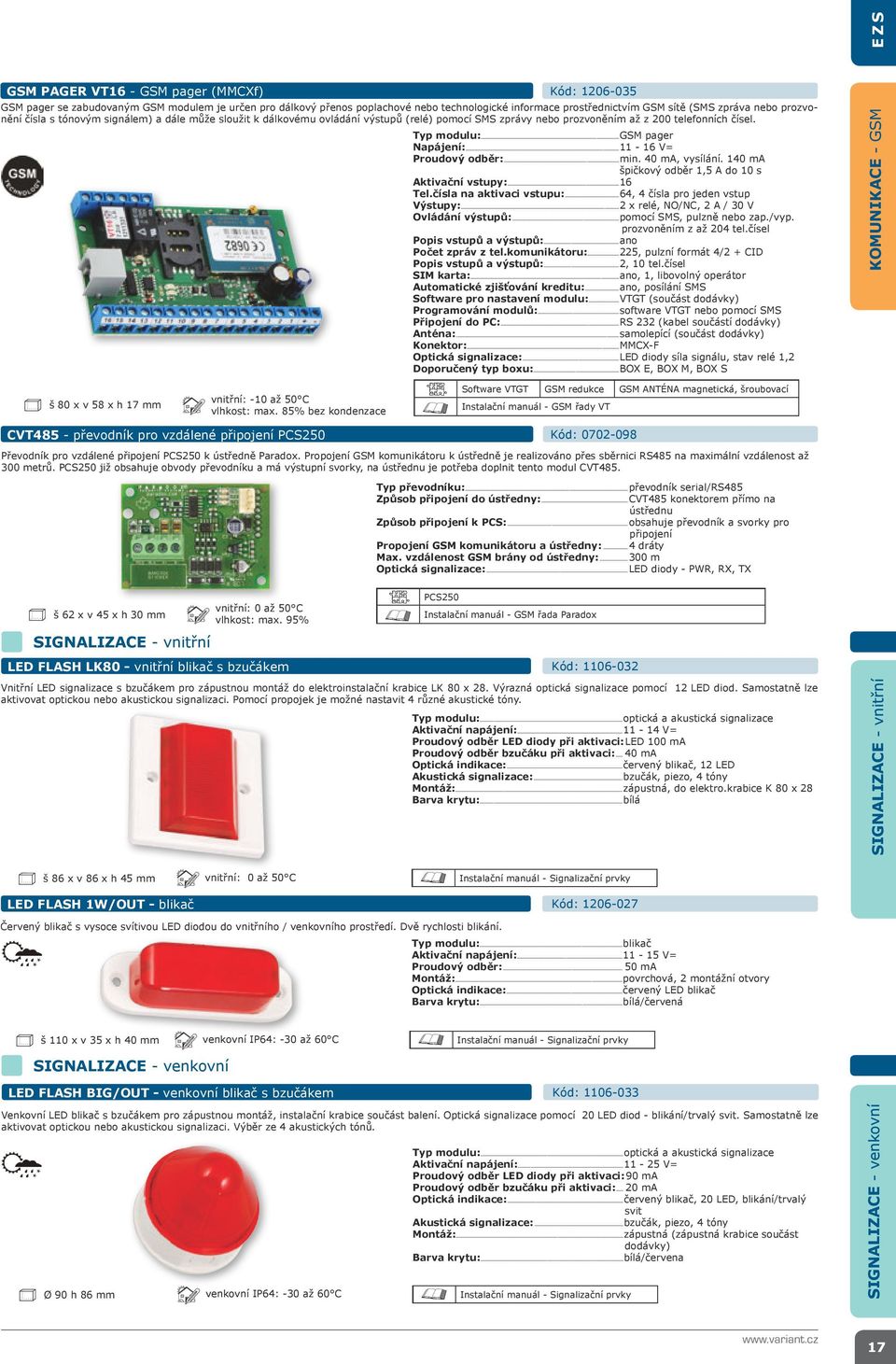

17 E Z S GSM PAGER VT16 - GSM pager (MMCXf) Kód: GSM pager se zabudovaným GSM modulem je určen pro dálkový přenos poplachové nebo technologické informace prostřednictvím GSM sítě (SMS zpráva nebo prozvonění čísla s tónovým signálem) a dále může sloužit k dálkovému ovládání výstupů (relé) pomocí SMS zprávy nebo prozvoněním až z 200 telefonních čísel. Typ modulu:...gsm pager Napájení: V= Proudový odběr:...min. 40 ma, vysílání. 140 ma špičkový odběr 1,5 A do 10 s Aktivační vstupy:...16 Tel.čísla na aktivaci vstupu:...64, 4 čísla pro jeden vstup Výstupy:...2 x relé, NO/NC, 2 A / 30 V Ovládání výstupů:...pomocí SMS, pulzně nebo zap./vyp. prozvoněním z až 204 tel.čísel Popis vstupů a výstupů:...ano Počet zpráv z tel.komunikátoru:...225, pulzní formát 4/2 + CID Popis vstupů a výstupů:...2, 10 tel.čísel SIM karta:...ano, 1, libovolný operátor Automatické zjišťování kreditu:...ano, posílání SMS Software pro nastavení modulu:...vtgt (součást dodávky) Programování modulů:...software VTGT nebo pomocí SMS Připojení do PC:...RS 232 (kabel součástí dodávky) Anténa:...samolepící (součást dodávky) Konektor:...MMCX-F Optická signalizace:...led diody síla signálu, stav relé 1,2 Doporučený typ boxu:...box E, BOX M, BOX S KOMUNIKACE - GSM š 80 x v 58 x h 17 mm vnitřní: -10 až 50 C vlhkost: max. 85% bez kondenzace Software VTGT GSM redukce GSM ANTÉNA magnetická, šroubovací Instalační manuál - GSM řady VT CVT485 - převodník pro vzdálené připojení PCS250 Kód: Převodník pro vzdálené připojení PCS250 k ústředně Paradox. Propojení GSM komunikátoru k ústředně je realizováno přes sběrnici RS485 na maximální vzdálenost až 300 metrů. PCS250 již obsahuje obvody převodníku a má výstupní svorky, na ústřednu je potřeba doplnit tento modul CVT485. Typ převodníku:...převodník serial/rs485 Způsob připojení do ústředny:...cvt485 konektorem přímo na ústřednu Způsob připojení k PCS:...obsahuje převodník a svorky pro připojení Propojení GSM komunikátoru a ústředny:...4 dráty Max. vzdálenost GSM brány od ústředny: m Optická signalizace:...led diody - PWR, RX, TX š 62 x v 45 x h 30 mm SIGNALIZACE - vnitřní vnitřní: 0 až 50 C vlhkost: max. 95% PCS250 Instalační manuál - GSM řada Paradox LED FLASH LK80 - vnitřní blikač s bzučákem Kód: Vnitřní LED signalizace s bzučákem pro zápustnou montáž do elektroinstalační krabice LK 80 x 28. Výrazná optická signalizace pomocí 12 LED diod. Samostatně lze aktivovat optickou nebo akustickou signalizaci. Pomocí propojek je možné nastavit 4 různé akustické tóny. Typ modulu:...optická a akustická signalizace Aktivační napájení: V= Proudový odběr LED diody při aktivaci: LED 100 ma Proudový odběr bzučáku při aktivaci: ma Optická indikace:...červený blikač, 12 LED Akustická signalizace:...bzučák, piezo, 4 tóny Montáž:...zápustná, do elektro.krabice K 80 x 28 Barva krytu:...bílá SIGNALIZACE - vnitřní š 86 x v 86 x h 45 mm vnitřní: 0 až 50 C Instalační manuál - Signalizační prvky LED FLASH 1W/OUT - blikač Kód: Červený blikač s vysoce svítivou LED diodou do vnitřního / venkovního prostředí. Dvě rychlosti blikání. Typ modulu:...blikač Aktivační napájení: V= Proudový odběr: ma Montáž:...povrchová, 2 montážní otvory Optická indikace:...červený LED blikač Barva krytu:...bílá/červená š 110 x v 35 x h 40 mm venkovní IP64: -30 až 60 C Instalační manuál - Signalizační prvky SIGNALIZACE - venkovní LED FLASH BIG/OUT - venkovní blikač s bzučákem Kód: Venkovní LED blikač s bzučákem pro zápustnou montáž, instalační krabice součást balení. Optická signalizace pomocí 20 LED diod - blikání/trvalý svit. Samostatně lze aktivovat optickou nebo akustickou signalizaci. Výběr ze 4 akustických tónů. Ø 90 h 86 mm venkovní IP64: -30 až 60 C Typ modulu:...optická a akustická signalizace Aktivační napájení: V= Proudový odběr LED diody při aktivaci: 90 ma Proudový odběr bzučáku při aktivaci: ma Optická indikace:...červený blikač, 20 LED, blikání/trvalý svit Akustická signalizace:...bzučák, piezo, 4 tóny Montáž:...zápustná (zápustná krabice součást dodávky) Barva krytu:...bílá/červena Instalační manuál - Signalizační prvky SIGNALIZACE - venkovní 17

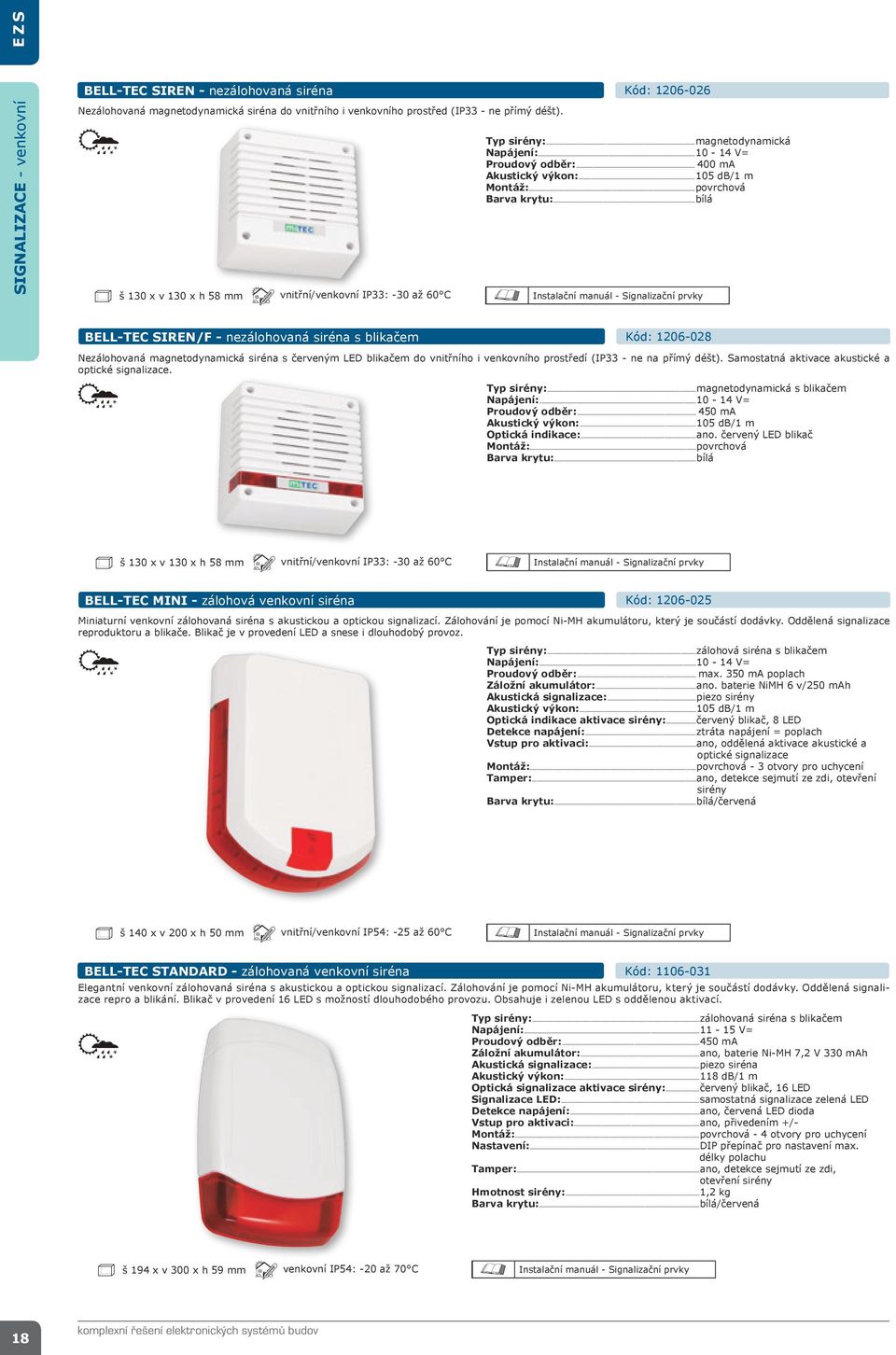

18 E Z S BELL-TEC SIREN - nezálohovaná siréna Kód: SIGNALIZACE - venkovní Nezálohovaná magnetodynamická siréna do vnitřního i venkovního prostřed (IP33 - ne přímý déšt). š 130 x v 130 x h 58 mm vnitřní/venkovní IP33: -30 až 60 C Typ sirény:...magnetodynamická Napájení: V= Proudový odběr: ma Akustický výkon: db/1 m Montáž:...povrchová Barva krytu:...bílá Instalační manuál - Signalizační prvky BELL-TEC SIREN/F - nezálohovaná siréna s blikačem Kód: Nezálohovaná magnetodynamická siréna s červeným LED blikačem do vnitřního i venkovního prostředí (IP33 - ne na přímý déšt). Samostatná aktivace akustické a optické signalizace. Typ sirény:...magnetodynamická s blikačem Napájení: V= Proudový odběr: ma Akustický výkon: db/1 m Optická indikace:...ano. červený LED blikač Montáž:...povrchová Barva krytu:...bílá š 130 x v 130 x h 58 mm vnitřní/venkovní IP33: -30 až 60 C Instalační manuál - Signalizační prvky BELL-TEC MINI - zálohová venkovní siréna Kód: Miniaturní venkovní zálohovaná siréna s akustickou a optickou signalizací. Zálohování je pomocí Ni-MH akumulátoru, který je součástí dodávky. Oddělená signalizace reproduktoru a blikače. Blikač je v provedení LED a snese i dlouhodobý provoz. Typ sirény:...zálohová siréna s blikačem Napájení: V= Proudový odběr:... max. 350 ma poplach Záložní akumulátor:...ano. baterie NiMH 6 v/250 mah Akustická signalizace:...piezo sirény Akustický výkon: db/1 m Optická indikace aktivace sirény:...červený blikač, 8 LED Detekce napájení:...ztráta napájení = poplach Vstup pro aktivaci:...ano, oddělená aktivace akustické a optické signalizace Montáž:...povrchová - 3 otvory pro uchycení Tamper:...ano, detekce sejmutí ze zdi, otevření sirény Barva krytu:...bílá/červená š 140 x v 200 x h 50 mm vnitřní/venkovní IP54: -25 až 60 C Instalační manuál - Signalizační prvky BELL-TEC STANDARD - zálohovaná venkovní siréna Kód: Elegantní venkovní zálohovaná siréna s akustickou a optickou signalizací. Zálohování je pomocí Ni-MH akumulátoru, který je součástí dodávky. Oddělená signalizace repro a blikání. Blikač v provedení 16 LED s možností dlouhodobého provozu. Obsahuje i zelenou LED s oddělenou aktivací. Typ sirény:...zálohovaná siréna s blikačem Napájení: V= Proudový odběr: ma Záložní akumulátor:...ano, baterie Ni-MH 7,2 V 330 mah Akustická signalizace:...piezo siréna Akustický výkon: db/1 m Optická signalizace aktivace sirény:...červený blikač, 16 LED Signalizace LED:...samostatná signalizace zelená LED Detekce napájení:...ano, červená LED dioda Vstup pro aktivaci:...ano, přivedením +/- Montáž:...povrchová - 4 otvory pro uchycení Nastavení:...DIP přepínač pro nastavení max. délky polachu Tamper:...ano, detekce sejmutí ze zdi, otevření sirény Hmotnost sirény:...1,2 kg Barva krytu:...bílá/červená š 194 x v 300 x h 59 mm venkovní IP54: -20 až 70 C Instalační manuál - Signalizační prvky 18 komplexní řešení elektronických systémů budov

19 E Z S DOPLŇKY - elektronické doplňky ODBOČENÍ BATT GSM - pro GSM zařízení Kód: Odbočovací svorkovnice pro napájení GSM zařízení z výstupu dobíjení baterie. Odbočka je jištěna tavnou pojistkou s LED signalizací. š 17 x v 27 x h 35 mm vnitřní Typ modulu:... odbočení BATT - GSM Maximální proud:... 2 A Pojistka:... 2 A Uchycení:... 2 distanční sloupky Provedení:... plošný spoj Optická signalizace:... ano, zelená SVORKOVNICE POLYMER 8x0,3A - rozbočovací svorkovnice jištěná Kód: Přídavná rozbočovací svorkovnice s nadproudovou polymerovou pojistkou. Napětí na výstupech je odděleně signalizováno LED. DOPLŇKY - elektronické doplňky Typ modulu:... svorkovnice AUX Výstupy:... 8 x AUX Jištění výstupu:... 8 x polymer 300 ma Přepěťová ochrana:... 8 x varistor Signalizace:... 8 x LED Napětí: V= Odběr: ma (13 V=) Pracovní teplota: až 50 C š 120 x v 20 x h 43 mm vnitřní: -10 až 50 C SVORKOVNICE POLYMER 8 x 0,5 A Kód: SVORKOVNICE POJISTKA 8x Kód: Přídavná rozbočovací svorkovnice s nadproudovou polymerovou pojistkou. Napětí na výstupech je odděleně signalizováno LED. Přídavná rozbočovoací svorkovnice s nadproudovou tavnou pojistkou. Napětí na výstupech je odděleně signalizováno LED. Typ modulu:... svorkovnice AUX Vstupy:... 8 x AUX Jištění vstupů:... 8 x polymer 500 ma Přepěťová ochrana:... 8 x varistor Signalizace:... 8 x LED Napětí: V= Odběr: ma (13 V=) Typ modulu:... svorkovnice AUX Vstupy:... 8 x AUX Jištění vstupů:... 8 x tavná 0,3 A, 0,5 A, 1 A Přepěťová ochrana:... 8 x varistor Signalizace:... 8 x LED Napětí: V= Odběr: ma (13 V=) š 120 x v 20 x h 43 mm vnitřní: -20 až 50 C š 120 x v 20 x h 43 mm vnitřní: -20 až 45 C DOPLŇKY - zdroje PS-K68-12V08A - univerzální malý zdroj Kód: Univerzální napájecí zdroj, vstup 230 V, výstup 13,8 V, 0,8 A. Zdroj je určen pro umístění do instalační krabice KP68/2, KU68, KPR68 nebo KU68/71L, KU68LD. Typ modulu:... přídavný zdroj Vstupní napětí: V~, 50 Hz Výstupní napětí... 13,8 V= Max. proudový odběr:... 0,8 A Instalace:... do instanční krabice KP68/2, KU68, KPR68 nebo KU68/71L, KU68LD DOPLŇKY - zdroje š 50 x v 50 x h 25 mm vnitřní: -20 až 50 C vlhkost: max. 85% bez kondenzace Instalační manuál - zdroj 19

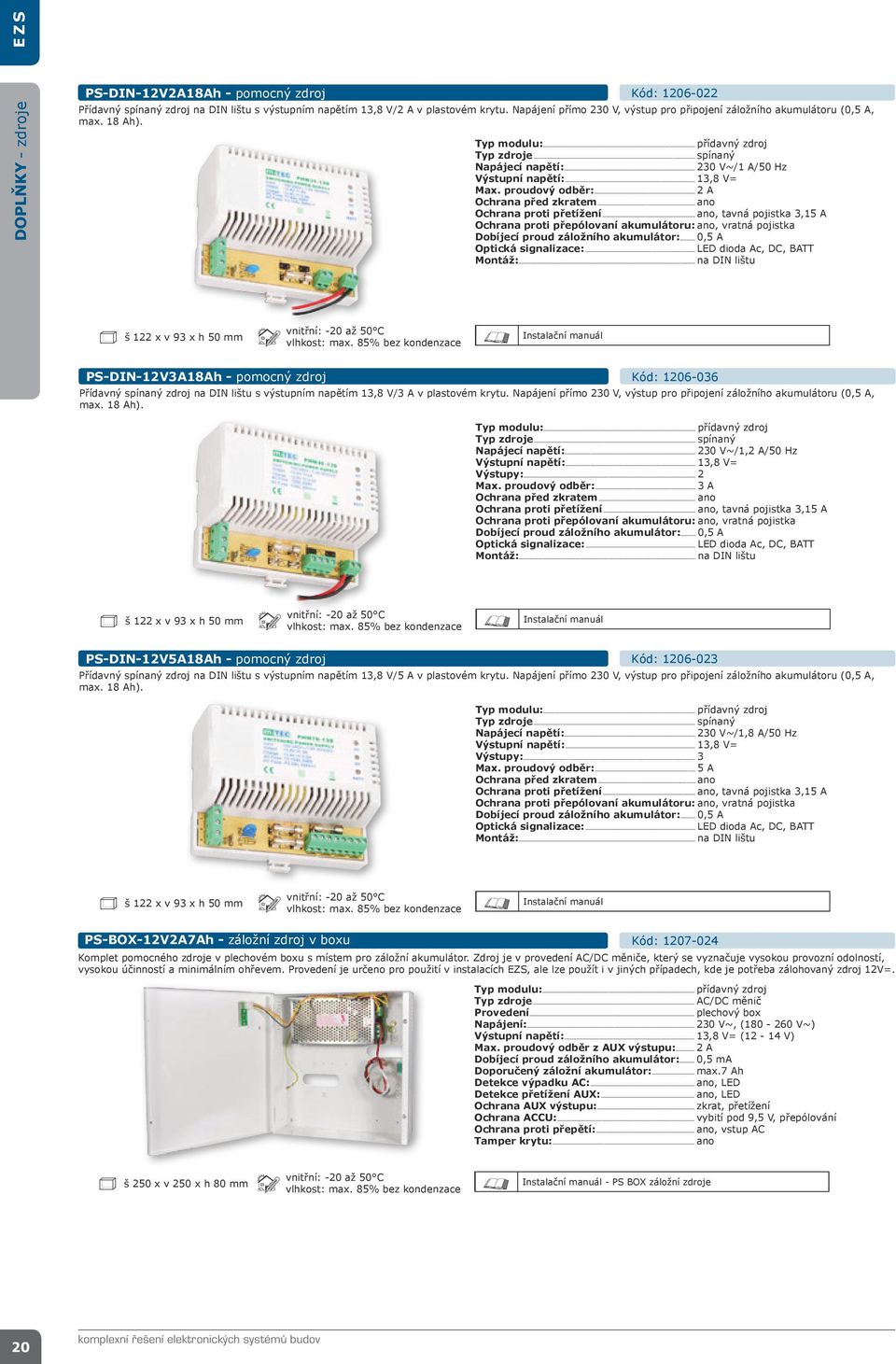

20 E Z S DOPLŇKY - zdroje PS-DIN-12V2A18Ah - pomocný zdroj Kód: Přídavný spínaný zdroj na DIN lištu s výstupním napětím 13,8 V/2 A v plastovém krytu. Napájení přímo 230 V, výstup pro připojení záložního akumulátoru (0,5 A, max. 18 Ah). Typ modulu:... přídavný zdroj Typ zdroje... spínaný Napájecí napětí: V~/1 A/50 Hz Výstupní napětí:... 13,8 V= Max. proudový odběr:... 2 A Ochrana před zkratem... ano Ochrana proti přetížení... ano, tavná pojistka 3,15 A Ochrana proti přepólovaní akumulátoru:. ano, vratná pojistka Dobíjecí proud záložního akumulátor:... 0,5 A Optická signalizace:... LED dioda Ac, DC, BATT Montáž:... na DIN lištu š 122 x v 93 x h 50 mm vnitřní: -20 až 50 C vlhkost: max. 85% bez kondenzace Instalační manuál PS-DIN-12V3A18Ah - pomocný zdroj Kód: Přídavný spínaný zdroj na DIN lištu s výstupním napětím 13,8 V/3 A v plastovém krytu. Napájení přímo 230 V, výstup pro připojení záložního akumulátoru (0,5 A, max. 18 Ah). Typ modulu:... přídavný zdroj Typ zdroje... spínaný Napájecí napětí: V~/1,2 A/50 Hz Výstupní napětí:... 13,8 V= Výstupy:... 2 Max. proudový odběr:... 3 A Ochrana před zkratem... ano Ochrana proti přetížení... ano, tavná pojistka 3,15 A Ochrana proti přepólovaní akumulátoru:. ano, vratná pojistka Dobíjecí proud záložního akumulátor:... 0,5 A Optická signalizace:... LED dioda Ac, DC, BATT Montáž:... na DIN lištu š 122 x v 93 x h 50 mm vnitřní: -20 až 50 C vlhkost: max. 85% bez kondenzace Instalační manuál PS-DIN-12V5A18Ah - pomocný zdroj Kód: Přídavný spínaný zdroj na DIN lištu s výstupním napětím 13,8 V/5 A v plastovém krytu. Napájení přímo 230 V, výstup pro připojení záložního akumulátoru (0,5 A, max. 18 Ah). Typ modulu:... přídavný zdroj Typ zdroje... spínaný Napájecí napětí: V~/1,8 A/50 Hz Výstupní napětí:... 13,8 V= Výstupy:... 3 Max. proudový odběr:... 5 A Ochrana před zkratem... ano Ochrana proti přetížení... ano, tavná pojistka 3,15 A Ochrana proti přepólovaní akumulátoru:. ano, vratná pojistka Dobíjecí proud záložního akumulátor:... 0,5 A Optická signalizace:... LED dioda Ac, DC, BATT Montáž:... na DIN lištu š 122 x v 93 x h 50 mm vnitřní: -20 až 50 C vlhkost: max. 85% bez kondenzace Instalační manuál PS-BOX-12V2A7Ah - záložní zdroj v boxu Kód: Komplet pomocného zdroje v plechovém boxu s místem pro záložní akumulátor. Zdroj je v provedení AC/DC měniče, který se vyznačuje vysokou provozní odolností, vysokou účinností a minimálním ohřevem. Provedení je určeno pro použití v instalacích EZS, ale lze použít i v jiných případech, kde je potřeba zálohovaný zdroj 12V=. Typ modulu:... přídavný zdroj Typ zdroje... AC/DC měnič Provedení... plechový box Napájení: V~, ( V~) Výstupní napětí:... 13,8 V= (12-14 V) Max. proudový odběr z AUX výstupu:... 2 A Dobíjecí proud záložního akumulátor:... 0,5 ma Doporučený záložní akumulátor:... max.7 Ah Detekce výpadku AC:... ano, LED Detekce přetížení AUX:... ano, LED Ochrana AUX výstupu:... zkrat, přetížení Ochrana ACCU:... vybití pod 9,5 V, přepólování Ochrana proti přepětí:... ano, vstup AC Tamper krytu:... ano š 250 x v 250 x h 80 mm vnitřní: -20 až 50 C vlhkost: max. 85% bez kondenzace Instalační manuál - PS BOX záložní zdroje 20 komplexní řešení elektronických systémů budov
