INTRAORÁLNÍ KAMERA OVLÁDÁNÍ RUČKY INTRAORÁLNÍ KAMERA NÁVOD K POUŽITÍ

Transkript

1 INTRAORÁLNÍ KAMERA OBSAH úvod str. 1 nastavení ovladače str. 4 instalace software str. 6 nastavení hardware str. 9 funkce software str. 14 záruka str. 29 ÚVOD Děkujeme Vám za zakoupení Camassit Cam. Doufáme, že kamera dokonale splní Vaše očekávání. Tato intraorální kamera byla speciálně sestavena pro stomatology, kteří chtějí snímat obraz jak na TV monitoru, tak v PC, vyžadují snadnou obsluhu a vynikající kvalitu. V případě připojení na TV monitor, který má RCA VIDEO nebo S VIDEO vstup, je zobrazení na celé obrazovce nebo rozděleno na 4 části. V případě připojení k PC, v kombinaci s ovládacím software, je možno snímky ukládat, editovat apod. Jedná se o multifunkční kameru nabízející stomatologům vysoké pohodlí a kvalitu práce. Navíc pacient vidí to samé co vidí lékař. Balení obsahuje: dokovací stanici S VIDEO kabel RCA VIDEO kabel USB kabel (2 m) ručku kabel ručky (1.8m) transformátor (12 V) držák kamery jednorázové obaly návod k použití CHARAKTERISTIKA 1. přepnutí mezi celoobrazovkovým zobrazením nebo 4 snímkovým 2. při použití s TV monitorem, při celoobrazovkovém režimu může uložit 8 snímků; při režimu 4 snímků na obrazovce může uložit 32 snímků do flash paměti v dokovací stanici; v případě připojení k PC je počet a doba uložení snímků limitována uživatelem (velikost HDD). POZNÁMKA: Doporučujeme použít monitory 15 nebo 17 Samsung, LG, Benq, Philips apod. OVLÁDÁNÍ RUČKY Tlačítka A a C 1. Tato dvě tlačítka mají stejnou funkci dotekem jednoho obraz spustíte/zmrazíte. 2. Stiskněte tlačítka A nebo C po dobu 3 vteřin, obraz je možno 3x zvětšit. UPOZORNĚNÍ: Této funkce není možno dosáhnout při režimu 4 snímků na obrazovce! Tlačítko B 1. Stiskněte tlačítko B pro přepnutí na další uložený snímek. 2. Podržíte li tlačítko B 3 vteřiny, přepnete mezi celoobrazovkovým a 4 snímkovým režimem. 1

2 obrázek 1 Magnetický vypínač Je li ručka umístěna do držáku, snímací LED diody se vypnout. Jakmile je ručka z držáku vyjmuta, snímací LED diody se opět spustí. POPIS DOKOVACÍ STANICE 1. přední strana obrázek 2 2

3 2. zadní strana obrázek 3 SCHEMA ZAPOJENÍ obrázek 4 SPECIFIKACE specifikace kamera A série napájení DC 12V +0.5 (1A) obrazový senzor ¼ Sony Super HAD CCD obrazový systém NTSC/PAL rozlišení pixelů druh ostření AF, pevný ohnisko 5 35 mm délka ručky 19.6 cm USB kabel 2.5m váha ručky 40 g výstup RCA VIDEO, S VIDEO, USB 2.0, SD karta efektivní rozlišení PAL: 752 x 582 (0.47 megapixelu) NTSC: 768 x 494 (0.41 megapixelu) osvětlení 6 LED video výstup RCA VIDEO, S VIDEO 3

4 INSTALACE Součástí balení je CD s instalačním softwarem. Instalaci spustíte zasunutím CD do CD ROM mechaniky. CD je vybaveno samospouštěcí funkcí a instalace se automaticky spustí. DŮLEŽITÉ: Nejdříve nainstalujte ovladač a až poté program. Nepřipojujte ručku k počítači před nainstalováním ovladače a programu. V případě, že se instalační program nespustí automaticky, můžete jej spustit ručně. 2x klikněte na ikonu Tento počítač na ploše, poté opět 2x poklikejte na ikonu CD ROM. INSTALACE OVLADAČE 1. Vložte CD do počítače, objeví se instalační obrazovka 2. pro pokračování klikněte na Install Driver nebo najděte ikonu 4

5 3. klikněte na (znamená POKRAČOVAT) 4. klikněte na (znamená POKRAČOVAT) 5. klikněte na (znamená DOKONČIT) Instalace ovladače je tímto dokončena. 5

6 INSTALACE PROGRAMU 1. Na úvodní obrazovce instalačního CD klikněte na tlačítko nebo na ikonu, zobrazí se 2. Klikněte NEXT (další) 3. V případě, že si přejete změnit primární složku programu, klikněte na BROWSE. Standardně je program uložen do složky C:PROGRAM FILES/HANDY SOFTWARE. Po výběru jazyka, klikněte NEXT. 6

7 4. Klikněte NEXT 7

8 5. Jakmile se zobrazí poslední okno klikněte na FINISH 6. Instalace programu je dokončena. Na ploše počítače se zobrazí ikona INSTALACE HARDWARE 8

9 DŮLEŽITÉ: Nezapojujte ručku do počítače před dokončením instalace ovladače a programu. 1. Prohlédněte si obrázek č. 4 (Schéma zapojení) a. připojte ručku do dokovací stanice b. připojte zdroj napájení c. zapojte USB konektor do počítače 2. zapněte napájení UPOZORNĚNÍ: Před zapnutím napájení dbejte na správné zapojení kabelů! Zobrazí se dvě po sobě jdoucí zprávy USB2861 device a CCDCam Intraoral Camera. 3. vyberte a klikněte na NEXT. 4. vyberte a klikněte na NEXT 9

10 5. klikněte na NEXT 6. klikněte na FINISH 10

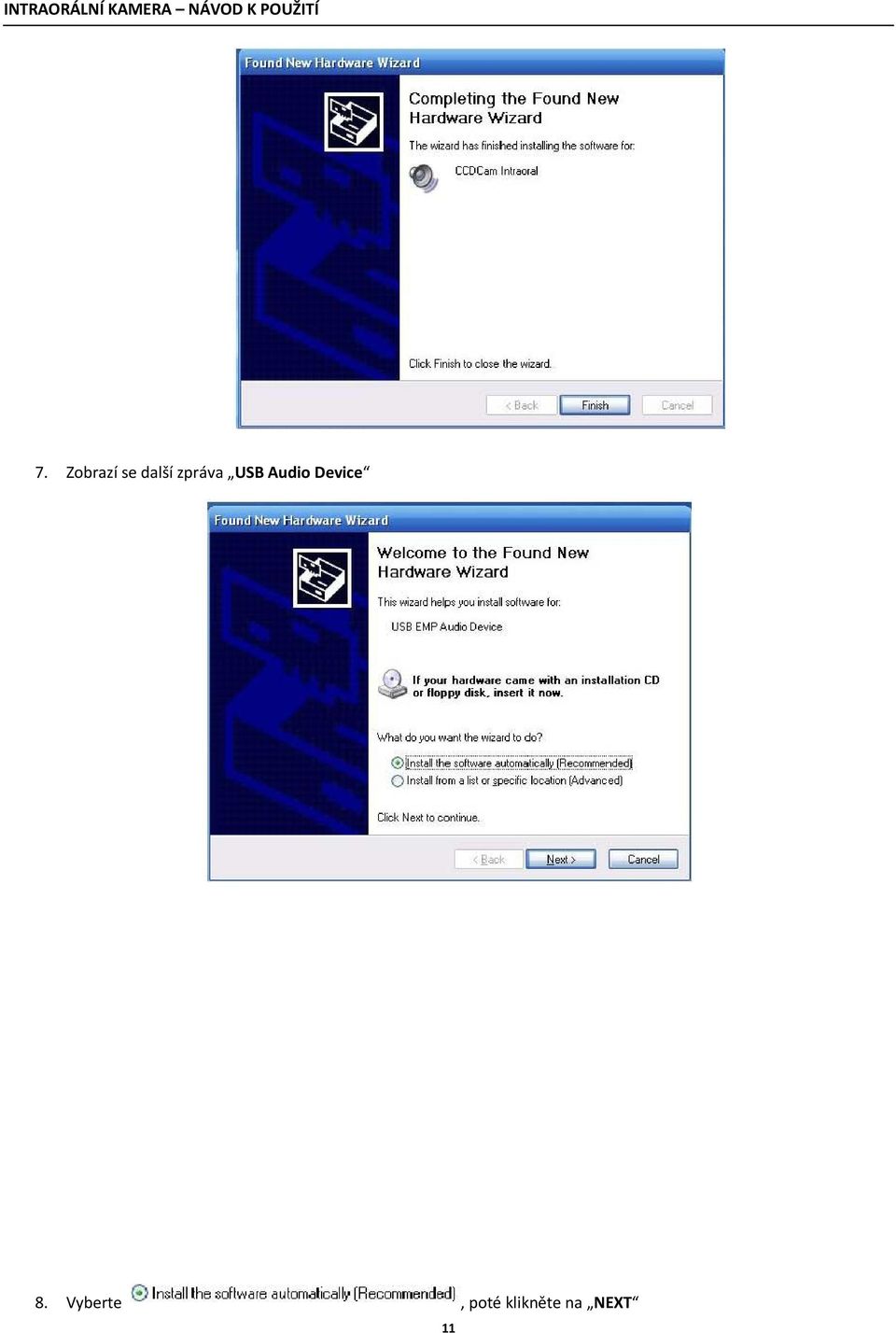

11 7. Zobrazí se další zpráva USB Audio Device 8. Vyberte, poté klikněte na NEXT 11

12 9. Klikněte na FINISH, zobrazí se systémová zpráva Nyní je hardware úspěšně nainstalován. UPOZORNĚNÍ: Abyste zkontrolovali, zda je hardware správně nainstalován a připraven k použití, klikněte pravým tlačítkem na ikonu Tento počítač na ploše počítače, vyberte VLASTNOSTI, záložku HARDWARE a následně otevřete SPRÁVCE ZAŘÍZENÍ. V seznamu zařízeny by měly být nainstalovány dva níže uvedené ovladače. 12

13 UPOZORNĚNÍ: Jestliže nejsou tyto dva ovladače (CCDCam Intraoral a USB Audio Device) v seznamu zařízení, znamená to, že instalace selhala. Opakujte ji prosím dle výše uvedených kroků. FUNKCE PROGRAMU 13

14 Dvakrát poklikejte na ikonu a spusťte program. Vytvoření složky pacienta 1. Poklikejte na ikonu v Nástrojové liště nebo vyberte položku Patients v menu Basic Operation 14

15 2. Vyplňte pacientovy informace a vyberte sérii snímků. 3. Klikněte na OK Sejmutí snímku 1. Dvakrát poklikejte na prázdný rámeček, objeví se okno s požadavkem vložení registračního klíče. 2. Vložte registrační klíč, který je součástí instalačního CD, poté klikněte na OK. Objeví se snímací okno obrazu. 15

16 3. V tomto okamžiku jsou, v případě použití TV monitoru funkce všech tlačítek stejné viz obrázek č. 1 a jeho popis. 4. Tlačítka A a C mají stejnou funkci zmrazit/uvolnit 5. Stiskněte tlačítka A nebo C na 3 vteřiny. Obrázek se 3x zvětší (UPOZORNĚNÍ: Tato funkce nefunguje v režimu rozdělení obrazovky na 4 části. 16

17 6. Stiskněte tlačítko B, pro přepnutí do dalšího snímacího okna (můžete tak průběžně přepínat okna z Handy 1 až po Handy 8). 7. Stiskněte tlačítko B na 3 vteřiny a přepnete se z celoobrazovkového režimu do 4 snímkového. 8. Stiskněte tlačítko A nebo C pro sejmutí snímku. Poté se okna se snímky automaticky přepnou na další čtveřici. 17

18 9. Všechny sejmuté obrázky jsou uloženy ve flash paměti dokovací stanice. Pro uložení v programu klikněte na CAPTURE ve snímacím okně, jeden po druhém. 10. Po uzavření snímacího okna uvídíte všechny uložené snímky 18

19 Úprava snímku 1. Dvakrát poklikejte na sejmutý snímek, otevře se následující okno 2. Klikněte na ikonu v nástrojové liště nebo vyberte COLORS v COLORS PROCESS a tak nastavíte barvy snímku. 19

20 3. Pro nastavení jasu a kontrastu prosím klikněte na ikonu v nástrojové liště nebo vyberte BRIGHT/CONTRAST v COLOR PROCESS. 4. Ikona je nástroj pro rotaci obrázku, poté si může lékař prohlédnout snímek z jiného úhlu. Jiným způsobem jak vyvolat tuto funkci je, že kliknete na TRANSFORM a zde si vyberete přesně požadovaný úhel. 20

21 5. Dvě ikony a obrázek vyhladí nebo doostří. Funkci také vyvoláte z menu IMAGE PROCESS a poté vyberte SMOOTH nebo SHARPEN. 6. Snímek si můžete přiblížit kliknutím na ikonu v nástrojové liště nebo výběrem z menu OTHERS a dále ZOOM. 21

22 7. Klikněte na ikonu, podržte pravé tlačítko a pohybujte myší uděláte tak na snímku značku zaznačení nemoci či poškození. Klikněte opět na ikonu a označení zmizí. 8. Pro zjištění velikosti zubu, klikněte na ikonu, poté podržte pravé tlačítko myši a pohybujte myší z počátečního bodu do konečného. Poté uvolněte pravé tlačítko, zobrazí se červená linka a výsledek měření. Klikněte opětovně na ikonu a obrázek se vrátí do původního stavu. 22

23 9. Sada dvou tlačítek slouží pro přepínání mezi snímky. Pro prohlédnutí předchozího snímku klikněte na a následující UPOZORNĚNÍ: Jestliže je množství snímků nižší než 5, pak jsou tato tlačítka nefunkční. 10. Pro prohledání složky pacienta klikněte na ikonu nebo zvolte z menu OPERATION a SEARCH. 23

24 11. Vložte pacientovo jméno pro vyhledání konkrétního pacienta nebo klikněte SEARCH pro prohledání všech pacientů. 12. Maximální počet snímků, které si lze prohlížet najednou je 4. Vyberte 4 snímky a poté klikněte na. Lékař tak může srovnat stav zubu před započetím a po ukončení léčby. 24

25 13. Uložené snímky také můžete přehrát jeden po druhém kliknutím na ikonu na nástrojové liště nebo z menu OPERATION a PLAY. Přednastavený čas jsou 3 vteřiny a lze jej ručně změnit. Vložte požadovanou prodlevu a poté klikněte na CHANGE INTERVAL. 14. Vymazání vyberte snímek, který chcete smazat a poté vyberte DELETE IMAGES. 25

26 Pro potvrzení smazání snímku klikněte na YES. 15. Snímky uložené programem je také možno exportovat do jiných složek. Klikněte na IMAGE OPERATION v menu a poté vyberte EXPORT. 26

27 16. Dvakrát poklikejte na místo, kde není uložen žádný snímek a vyberte IMPORT, tak lze přihrát jiný snímek. Poté dvakrát poklikejte na rámeček bez obrázku. 27

28 17. Pro pokračování ukládání snímků z kamery, klikněte pravým tlačítkem na rámeček bez obrázku a zvolte INTRAORAL CAMERA. UPOZORNĚNÍ: Když vytváříte další, novou složku pacienta a začínáte ukládat další snímky, pak předchozí snímek stále zůstává ve snímacím okně. Protože tyto snímky byly uloženy v dokovací stanici a nebyly smazány, pro uložení dalších snímků prosím stiskněte tlačítko A nebo C pro uvolnění, pro vymazání všech snímků uložených v dokovací stanici nejdříve uzavřete program a poté vypněte napájení! VELMI DŮLEŽITÉ UPOZORNĚNÍ: Jestliže máte spuštěný program v počítači, pak nikdy nevypínejte napájení dokovací stanice, může způsobit pád programu a chybovou hlášku! 28

29 ZÁRUKA Na zařízení se vztahuje záruka bezporuchovosti a bezchybnosti materiálu 12 měsíců od data prodeje. V případě opravy zařízení po uplynutí záruční doby je za opravu účtována smluvní cena. Záruka se nevztahuje na poškození způsobené transportem, nesprávným použitím a neodborným zásahem. ÚDRŽBA Prosím přečtěte si řádně následující poznámky a dbejte jejich dodržování: 1. Udržujte kabely mimo ostré předměty, kovové předměty a tekutiny, aby nedošlo ke zkratování. 2. Nikdy zařízení nerozebírejte! 3. V případě použití počítače vždy nejdříve vypínejte ovládací program, až poté počítač. Předejtede tím chybě operačního systému. 4. Používejte pouze originál napáječe. 5. V případě delšího nepoužívání zařízení odpojte ze zásuvky. 6. Umístěte zařízení na suché a dobře větrané místo. 7. Nepoužívejte zařízení ve studeném, horkém či vlhkém prostředí, na přímém slunečním záření nebo v prašném prostředí. AUTORIZOVANÝ PRODEJ V ČR ZAJIŠŤUJE FIRMA: Hu Fa Dental, Moravní 909, Otrokovice, tel.: , fax: , e mail: hufa@hufa.cz, 29
