Zhiyun Evolution. Uživatelská příručka. Obsah balení: Popis zařízení

Transkript

1 Zhiyun Evolution Obsah balení: 1. 1 EVOLUTION 3osý ruční stabilizátor pro GoPro 2. 1 Nabíjecí kabel pro kameru 3. 1 Ochranná fólie na kameru 4. 1 Micro USB kabel 5. 1 Přihrádka na baterii 6. 1 Výstupní a nabíjecí kabel Li-on baterie 8. 2 Nabíječka baterií Uživatelská příručka Popis zařízení 1. Držák kamery 2. Utahovací šroub 3. Kamera (není součástí balení) 4. Nabíjecí port pro kameru 5. Micro USB port 6. 3,5 mm video výstup 7. Ukazatel stavu nabití baterie 8. Vypínač 9. Joystick 10. Baterie 11. Slot na baterii 12. ¼ závitový otvor UPOZORNĚNÍ: Micro USB port na zařízení není určený pro nabíjení stabilizátoru!

2 Popis ovládacího panelu: 1. Ukazatel stavu nabití baterie 2. Vypínač přidržte 3 sekundy pro vypnutí/zapnutí 3. Joystick ovládá pohyby kamery a přepíná mezi módy 4. Micro USB port propojuje stabilizátor s počítačem pro upgrade firmwaru a on-line kalibraci 5. 3,5 mm video výstup používá se pro real-time video výstup a k nabíjení kamery

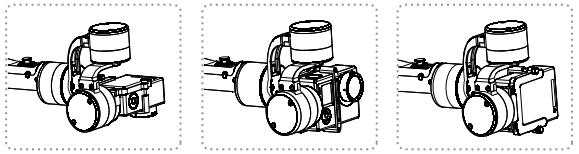

3 Jak začít: 1. Vsuňte kameru do držáku a tlačte, dokud se nebude dotýkat motoru náklonu osy UPOZORNĚNÍ: Nezapínejte stabilizátor, dokud kamera není řádně upevněna v držáku 2. Otáčejte utahovacím šroubem, dokud není kamera natěsno upevněná v držáku 3. Povolte koncový kryt, otočte slotem na baterie, vložte 2 baterie a kryt opět utáhněte stiskněte vypínač. Ukazatel stavu baterie blikne a následně bude svítit, zatímco se stabilizátor přepne do standby módu. 5. K aktivaci stabilizátoru tiskněte joystick po dobu 3 sekund. Nyní je váš EVOLUTION připraven k použití.

4 Nabíjení Před prvním použitím EVOLUTION plně nabijte baterie originální nabíječkou z balení. Nabíječku připojíte do sítě skrze přiložený micro USB kabel. Součástí nabíječky jsou také LED kontrolky. V průběhu nabíjení svítí červená kontrolka, modrá se rozsvítí, když jsou baterie plně nabity. UPOZORNĚNÍ: Nabíječka v tomto balení je určena výhradně pro nabíjení ZHIYUN IMR Li-Ion baterií. Z bezpečnostních důvodů ji proto nepoužívejte k nabíjení jiných baterií. K nabíjení používejte pouze certifikovaný 5V adaptér 800 ma. Výrobce nenese žádnou zodpovědnost za požár, explozi či úraz způsobený nesprávnou manipulací či použitím jiných baterií než ZHIYUN. Módy 1. Panoramatický sledovací mód Kamera následuje pohyb stabilizátoru a natáčí se doleva/doprava, zatímco vertikální osa a osa náklonu zůstává uzamčena. Stlačte joystick nahoru/dolu pro ruční ovládání osy náklonu. 2. Sledovací mód Odemyká pohyb všech 3 os. Pro ruční ovládání vertikální osy stiskněte joystick nahoru/dolu. 3. Uzamčený mód Uzamyká pohyb všech 3 os a kamera je tak zcela statická. Stlačte joystick nahoru/dolu pro ruční ovládání osy náklonu či doleva/doprava pro ruční ovládání panoramatické osy.

5 Ovladač (není součástí balení): 1. Připojte přes micro USB port stabilizátoru 2. Tlačítka: MODE přepíná mezi 3 gimbal ovládacími módy UP & DOWN ovládá osu náklonu nahoru/dolu v panoramatickém a uzamčeném módu. Zároveň ovládá osu válce k otáčení doleva/doprava ve sledovacím módu Inicializace Inicializaci zařízení doporučujeme v případě: Mírné odchylky v úhlu náklonu po spuštění Mírné odchylky v úhlu otočení po spuštění Dalších odchylek v úhlech či náklonech Návod: 1. Vložte baterie a kameru do stabilizátoru 2. Položte stabilizátor na tvrdý, rovný povrch v libovolné pozici 3. Zapněte stabilizátor a počkejte 15 sekund inicializace bude dokončena automaticky 4. Pokud odchylky přetrvávají i po inicializaci, proces opakujte

6 Kalibrace Kalibraci zařízení doporučujeme v případě: Odchylky ve vyvážení kamery po inicializaci Stabilizátor nebyl delší dobu používán Stabilizátor byl vystaven několika teplotním změnám (výkyvy teploto mohou nepříznivě ovlivnit vnitřní části zabudovaného gyroskopu) Návod: 1. Zapněte stabilizátor. Indikátor baterie se rozsvítí modře a poté bude blikat, zatímco se stabilizátor přepne do standby módu. 2. Na 1 sekundu přidržte joystick v horní pozici, dokud indikátor nezačne svítit modře 3. Na 1 sekundu přidržte joystick v dolní pozici, dokud indikátor nezačne blikat 1 za sekundu. Nyní je stabilizátor připraven ke kalibraci. 4. Položte stabilizátor na tvrdý, rovný povrch, osou náklonu směrem dolu, dokud indikátor nezačne blikat 2 za sekundu. 5. Položte stabilizátor na tvrdý, rovný povrch, motorem osy náklonu směrem nahoru, dokud indikátor nezačne blikat 3 za sekundu. 6. Položte stabilizátor na tvrdý, rovný povrch, držákem kamery směrem dolu, dokud indikátor nezačne blikat 4 za sekundu. 7. Položte stabilizátor na tvrdý, rovný povrch, držákem kamery směrem nahoru, dokud indikátor nezačne blikat 5 za sekundu. 8. Položte stabilizátor na tvrdý, rovný povrch, držákem kamery směrem dopředu, dokud indikátor nezačne blikat 6 za sekundu. 9. Položte stabilizátor na tvrdý, rovný povrch, držákem kamery směrem dozadu, dokud indikátor nezačne svítit modře. 10. Kalibrace je hotová

7 Dovozce: Alza.cz a.s., Jankovcova 1522/53, Holešovice, Praha 7, IČO:
