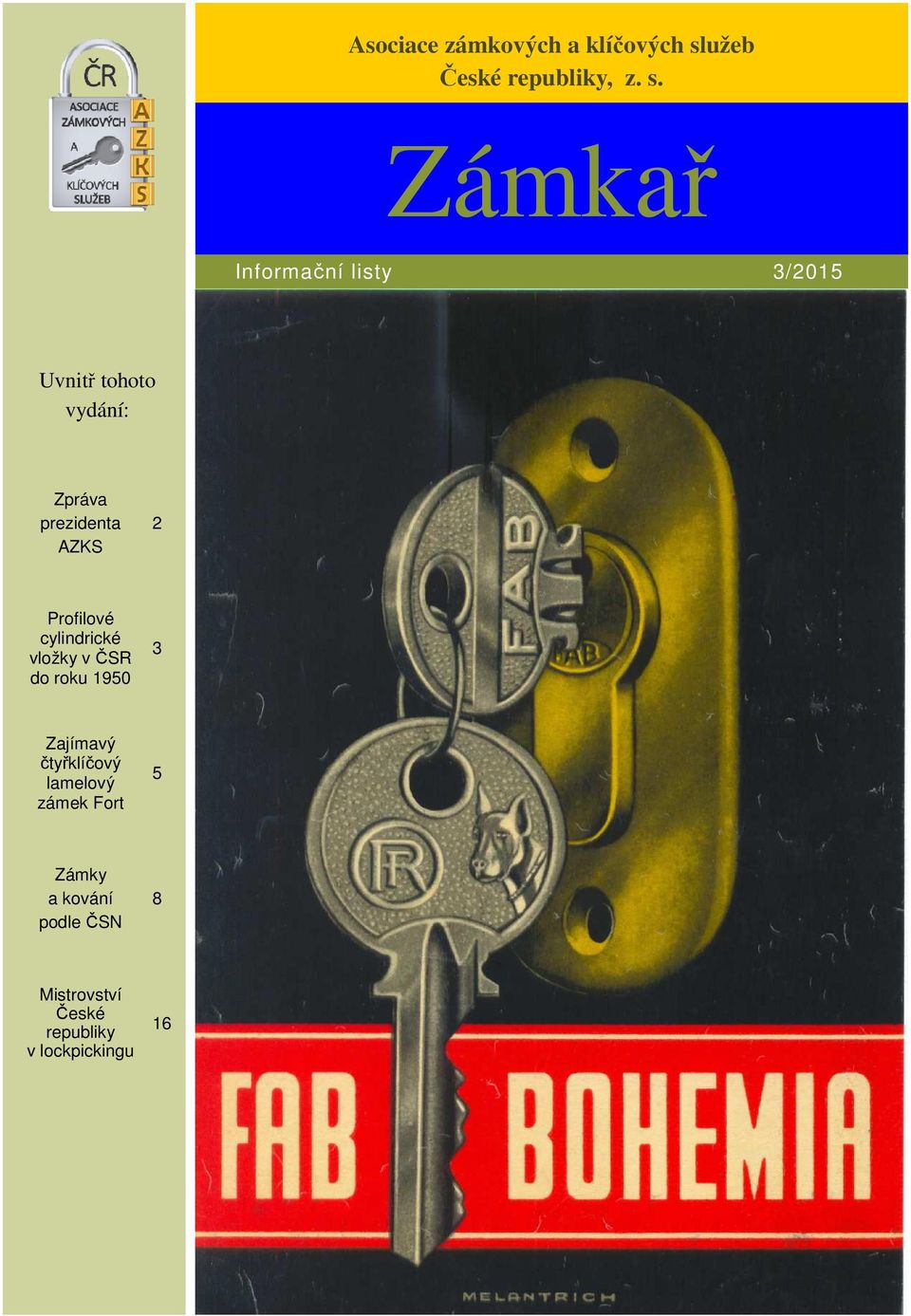

1 Asociace zámkových a klíčových služeb České republiky, z. s. Zámkař Informační listy 3/2015 Uvnitř tohoto vydání: Zpráva prezidenta AZKS 2 Profilové cylindrické vložky v ČSR do roku Zajímavý čtyřklíčový lamelový zámek Fort 5 Zámky a kování podle ČSN 8 Mistrovství České republiky v lockpickingu 16

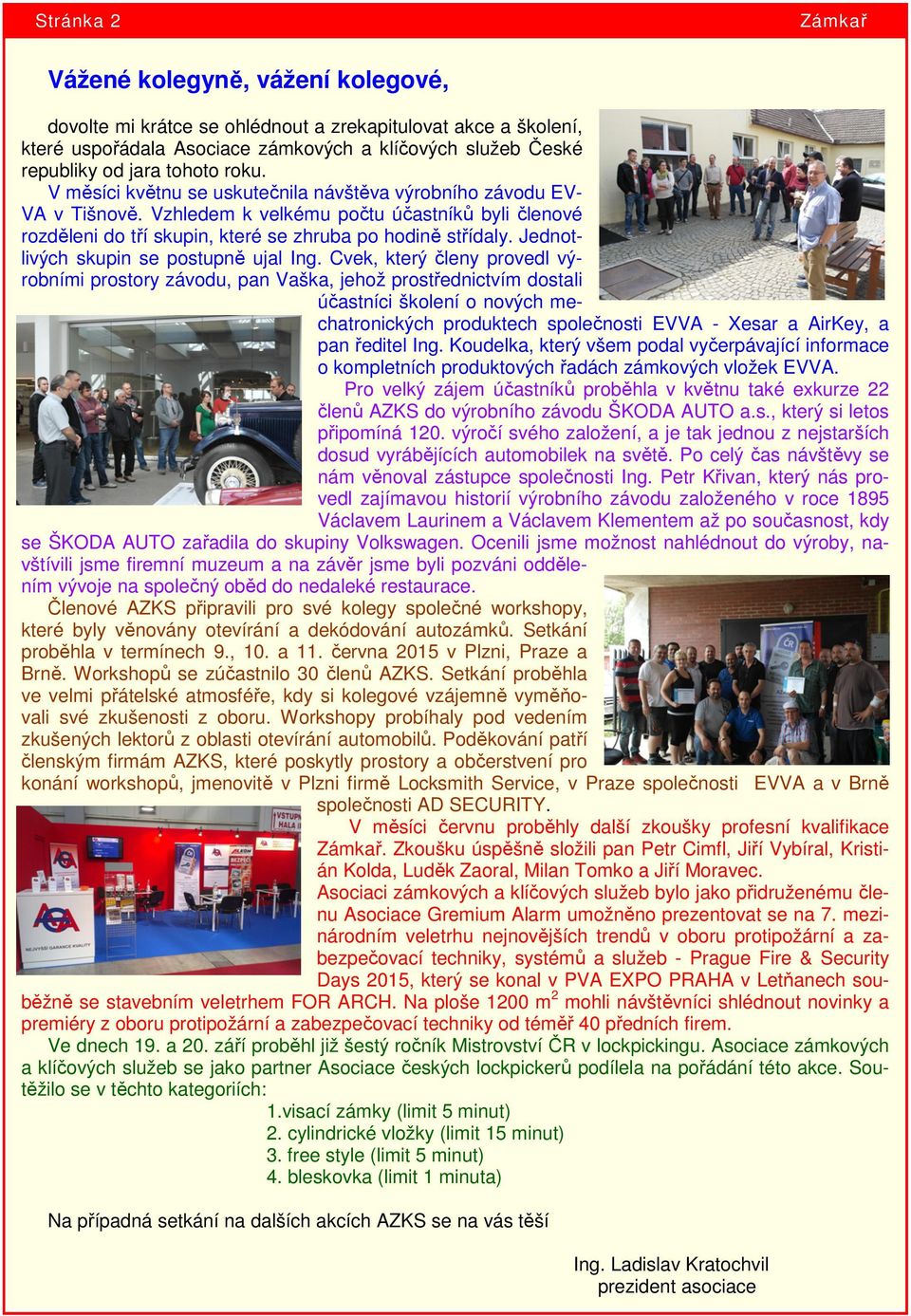

2 Stránka 2 Zámkař Vážené kolegyně, vážení kolegové, dovolte mi krátce se ohlédnout a zrekapitulovat akce a školení, které uspořádala Asociace zámkových a klíčových služeb České republiky od jara tohoto roku. V měsíci květnu se uskutečnila návštěva výrobního závodu EV- VA v Tišnově. Vzhledem k velkému počtu účastníků byli členové rozděleni do tří skupin, které se zhruba po hodině střídaly. Jednotlivých skupin se postupně ujal Ing. Cvek, který členy provedl výrobními prostory závodu, pan Vaška, jehož prostřednictvím dostali účastníci školení o nových mechatronických produktech společnosti EVVA - Xesar a AirKey, a pan ředitel Ing. Koudelka, který všem podal vyčerpávající informace o kompletních produktových řadách zámkových vložek EVVA. Pro velký zájem účastníků proběhla v květnu také exkurze 22 členů AZKS do výrobního závodu ŠKODA AUTO a.s., který si letos připomíná 120. výročí svého založení, a je tak jednou z nejstarších dosud vyrábějících automobilek na světě. Po celý čas návštěvy se nám věnoval zástupce společnosti Ing. Petr Křivan, který nás provedl zajímavou historií výrobního závodu založeného v roce 1895 Václavem Laurinem a Václavem Klementem až po současnost, kdy se ŠKODA AUTO zařadila do skupiny Volkswagen. Ocenili jsme možnost nahlédnout do výroby, navštívili jsme firemní muzeum a na závěr jsme byli pozváni oddělením vývoje na společný oběd do nedaleké restaurace. Členové AZKS připravili pro své kolegy společné workshopy, které byly věnovány otevírání a dekódování autozámků. Setkání proběhla v termínech 9., 10. a 11. června 2015 v Plzni, Praze a Brně. Workshopů se zúčastnilo 30 členů AZKS. Setkání proběhla ve velmi přátelské atmosféře, kdy si kolegové vzájemně vyměňovali své zkušenosti z oboru. Workshopy probíhaly pod vedením zkušených lektorů z oblasti otevírání automobilů. Poděkování patří členským firmám AZKS, které poskytly prostory a občerstvení pro konání workshopů, jmenovitě v Plzni firmě Locksmith Service, v Praze společnosti EVVA a v Brně společnosti AD SECURITY. V měsíci červnu proběhly další zkoušky profesní kvalifikace Zámkař. Zkoušku úspěšně složili pan Petr Cimfl, Jiří Vybíral, Kristián Kolda, Luděk Zaoral, Milan Tomko a Jiří Moravec. Asociaci zámkových a klíčových služeb bylo jako přidruženému členu Asociace Gremium Alarm umožněno prezentovat se na 7. mezinárodním veletrhu nejnovějších trendů v oboru protipožární a zabezpečovací techniky, systémů a služeb - Prague Fire & Security Days 2015, který se konal v PVA EXPO PRAHA v Letňanech souběžně se stavebním veletrhem FOR ARCH. Na ploše 1200 m 2 mohli návštěvníci shlédnout novinky a premiéry z oboru protipožární a zabezpečovací techniky od téměř 40 předních firem. Ve dnech 19. a 20. září proběhl již šestý ročník Mistrovství ČR v lockpickingu. Asociace zámkových a klíčových služeb se jako partner Asociace českých lockpickerů podílela na pořádání této akce. Soutěžilo se v těchto kategoriích: 1.visací zámky (limit 5 minut) 2. cylindrické vložky (limit 15 minut) 3. free style (limit 5 minut) 4. bleskovka (limit 1 minuta) Na případná setkání na dalších akcích AZKS se na vás těší Ing. Ladislav Kratochvil prezident asociace

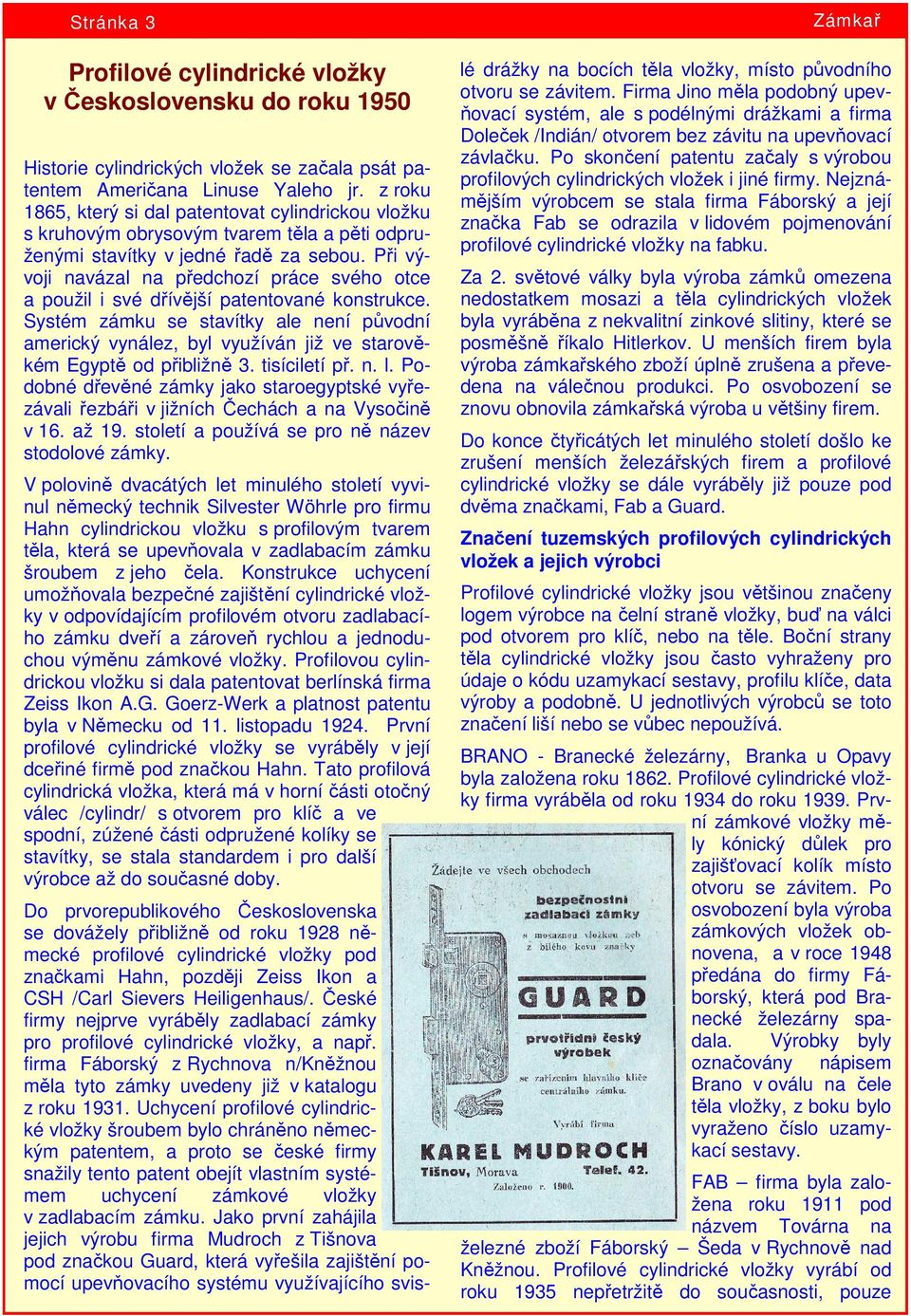

3 Stránka 3 Profilové cylindrické vložky v Československu do roku 1950 Historie cylindrických vložek se začala psát patentem Američana Linuse Yaleho jr. z roku 1865, který si dal patentovat cylindrickou vložku s kruhovým obrysovým tvarem těla a pěti odpruženými stavítky v jedné řadě za sebou. Při vývoji navázal na předchozí práce svého otce a použil i své dřívější patentované konstrukce. Systém zámku se stavítky ale není původní americký vynález, byl využíván již ve starověkém Egyptě od přibližně 3. tisíciletí př. n. l. Podobné dřevěné zámky jako staroegyptské vyřezávali řezbáři v jižních Čechách a na Vysočině v 16. až 19. století a používá se pro ně název stodolové zámky. V polovině dvacátých let minulého století vyvinul německý technik Silvester Wöhrle pro firmu Hahn cylindrickou vložku s profilovým tvarem těla, která se upevňovala v zadlabacím zámku šroubem z jeho čela. Konstrukce uchycení umožňovala bezpečné zajištění cylindrické vložky v odpovídajícím profilovém otvoru zadlabacího zámku dveří a zároveň rychlou a jednoduchou výměnu zámkové vložky. Profilovou cylindrickou vložku si dala patentovat berlínská firma Zeiss Ikon A.G. Goerz-Werk a platnost patentu byla v Německu od 11. listopadu První profilové cylindrické vložky se vyráběly v její dceřiné firmě pod značkou Hahn. Tato profilová cylindrická vložka, která má v horní části otočný válec /cylindr/ s otvorem pro klíč a ve spodní, zúžené části odpružené kolíky se stavítky, se stala standardem i pro další výrobce až do současné doby. Zámkař Do prvorepublikového Československa se dovážely přibližně od roku 1928 německé profilové cylindrické vložky pod značkami Hahn, později Zeiss Ikon a CSH /Carl Sievers Heiligenhaus/. České firmy nejprve vyráběly zadlabací zámky pro profilové cylindrické vložky, a např. firma Fáborský z Rychnova n/kněžnou měla tyto zámky uvedeny již v katalogu z roku Uchycení profilové cylindrické vložky šroubem bylo chráněno německým patentem, a proto se české firmy snažily tento patent obejít vlastním systémem uchycení zámkové vložky v zadlabacím zámku. Jako první zahájila jejich výrobu firma Mudroch z Tišnova pod značkou Guard, která vyřešila zajištění pomocí upevňovacího systému využívajícího svislé drážky na bocích těla vložky, místo původního otvoru se závitem. Firma Jino měla podobný upevňovací systém, ale s podélnými drážkami a firma Doleček /Indián/ otvorem bez závitu na upevňovací závlačku. Po skončení patentu začaly s výrobou profilových cylindrických vložek i jiné firmy. Nejznámějším výrobcem se stala firma Fáborský a její značka Fab se odrazila v lidovém pojmenování profilové cylindrické vložky na fabku. Za 2. světové války byla výroba zámků omezena nedostatkem mosazi a těla cylindrických vložek byla vyráběna z nekvalitní zinkové slitiny, které se posměšně říkalo Hitlerkov. U menších firem byla výroba zámkařského zboží úplně zrušena a převedena na válečnou produkci. Po osvobození se znovu obnovila zámkařská výroba u většiny firem. Do konce čtyřicátých let minulého století došlo ke zrušení menších železářských firem a profilové cylindrické vložky se dále vyráběly již pouze pod dvěma značkami, Fab a Guard. Značení tuzemských profilových cylindrických vložek a jejich výrobci Profilové cylindrické vložky jsou většinou značeny logem výrobce na čelní straně vložky, buď na válci pod otvorem pro klíč, nebo na těle. Boční strany těla cylindrické vložky jsou často vyhraženy pro údaje o kódu uzamykací sestavy, profilu klíče, data výroby a podobně. U jednotlivých výrobců se toto značení liší nebo se vůbec nepoužívá. BRANO - Branecké železárny, Branka u Opavy byla založena roku Profilové cylindrické vložky firma vyráběla od roku 1934 do roku První zámkové vložky měly kónický důlek pro zajišťovací kolík místo otvoru se závitem. Po osvobození byla výroba zámkových vložek obnovena, a v roce 1948 předána do firmy Fáborský, která pod Branecké železárny spadala. Výrobky byly označovány nápisem Brano v oválu na čele těla vložky, z boku bylo vyraženo číslo uzamykací sestavy. FAB firma byla založena roku 1911 pod názvem Továrna na železné zboží Fáborský Šeda v Rychnově nad Kněžnou. Profilové cylindrické vložky vyrábí od roku 1935 nepřetržitě do současnosti, pouze

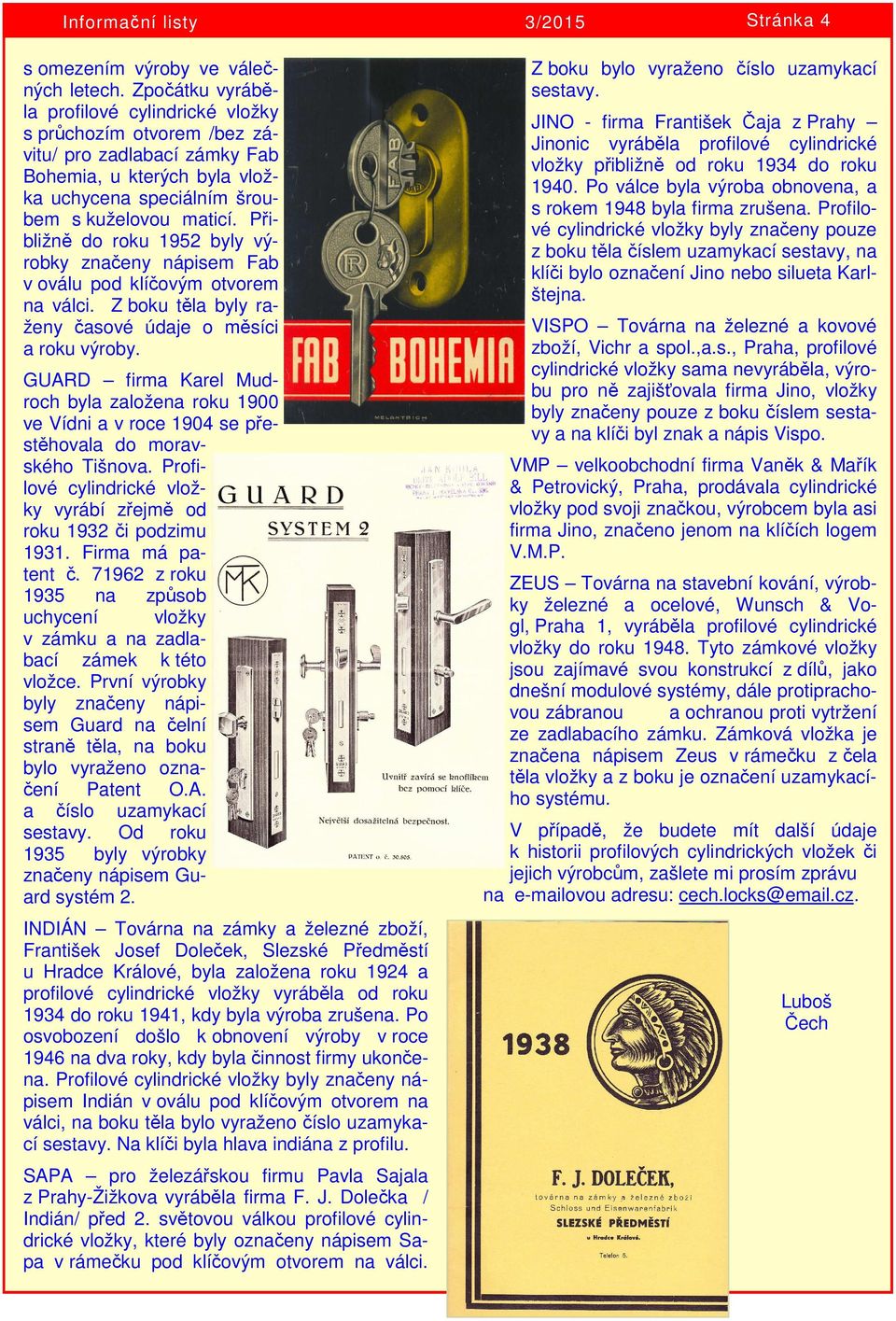

4 Informační listy 3/2015 Stránka 4 s omezením výroby ve válečných letech. Zpočátku vyráběla profilové cylindrické vložky s průchozím otvorem /bez závitu/ pro zadlabací zámky Fab Bohemia, u kterých byla vložka uchycena speciálním šroubem s kuželovou maticí. Přibližně do roku 1952 byly výrobky značeny nápisem Fab v oválu pod klíčovým otvorem na válci. Z boku těla byly raženy časové údaje o měsíci a roku výroby. GUARD firma Karel Mudroch byla založena roku 1900 ve Vídni a v roce 1904 se přestěhovala do moravského Tišnova. Profilové cylindrické vložky vyrábí zřejmě od roku 1932 či podzimu Firma má patent č z roku 1935 na způsob uchycení vložky v zámku a na zadlabací zámek k této vložce. První výrobky byly značeny nápisem Guard na čelní straně těla, na boku bylo vyraženo označení Patent O.A. a číslo uzamykací sestavy. Od roku 1935 byly výrobky značeny nápisem Guard systém 2. INDIÁN Továrna na zámky a železné zboží, František Josef Doleček, Slezské Předměstí u Hradce Králové, byla založena roku 1924 a profilové cylindrické vložky vyráběla od roku 1934 do roku 1941, kdy byla výroba zrušena. Po osvobození došlo k obnovení výroby v roce 1946 na dva roky, kdy byla činnost firmy ukončena. Profilové cylindrické vložky byly značeny nápisem Indián v oválu pod klíčovým otvorem na válci, na boku těla bylo vyraženo číslo uzamykací sestavy. Na klíči byla hlava indiána z profilu. SAPA pro železářskou firmu Pavla Sajala z Prahy-Žižkova vyráběla firma F. J. Dolečka / Indián/ před 2. světovou válkou profilové cylindrické vložky, které byly označeny nápisem Sapa v rámečku pod klíčovým otvorem na válci. Z boku bylo vyraženo číslo uzamykací sestavy. JINO - firma František Čaja z Prahy Jinonic vyráběla profilové cylindrické vložky přibližně od roku 1934 do roku Po válce byla výroba obnovena, a s rokem 1948 byla firma zrušena. Profilové cylindrické vložky byly značeny pouze z boku těla číslem uzamykací sestavy, na klíči bylo označení Jino nebo silueta Karlštejna. VISPO Továrna na železné a kovové zboží, Vichr a spol.,a.s., Praha, profilové cylindrické vložky sama nevyráběla, výrobu pro ně zajišťovala firma Jino, vložky byly značeny pouze z boku číslem sestavy a na klíči byl znak a nápis Vispo. VMP velkoobchodní firma Vaněk & Mařík & Petrovický, Praha, prodávala cylindrické vložky pod svoji značkou, výrobcem byla asi firma Jino, značeno jenom na klíčích logem V.M.P. ZEUS Továrna na stavební kování, výrobky železné a ocelové, Wunsch & Vogl, Praha 1, vyráběla profilové cylindrické vložky do roku Tyto zámkové vložky jsou zajímavé svou konstrukcí z dílů, jako dnešní modulové systémy, dále protiprachovou zábranou a ochranou proti vytržení ze zadlabacího zámku. Zámková vložka je značena nápisem Zeus v rámečku z čela těla vložky a z boku je označení uzamykacího systému. V případě, že budete mít další údaje k historii profilových cylindrických vložek či jejich výrobcům, zašlete mi prosím zprávu na ovou adresu: cech.locks@ .cz. Luboš Čech

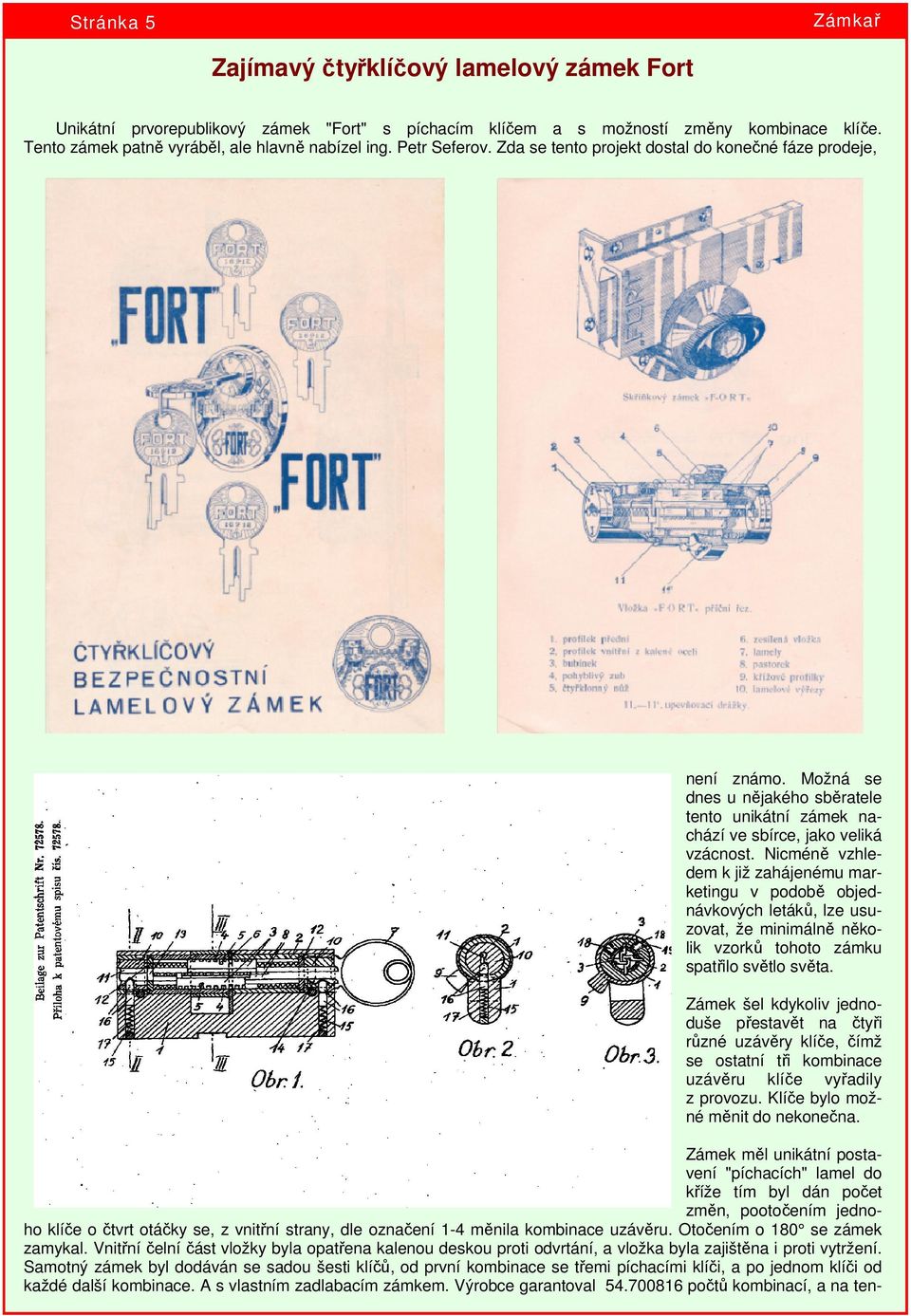

5 Zámkař Stránka 5 Zajímavý čtyřklíčový lamelový zámek Fort Unikátní prvorepublikový zámek "Fort" s píchacím klíčem a s možností změny kombinace klíče. Tento zámek patně vyráběl, ale hlavně nabízel ing. Petr Seferov. Zda se tento projekt dostal do konečné fáze prodeje, není známo. Možná se dnes u nějakého sběratele tento unikátní zámek nachází ve sbírce, jako veliká vzácnost. Nicméně vzhledem k již zahájenému marketingu v podobě objednávkových letáků, lze usuzovat, že minimálně několik vzorků tohoto zámku spatřilo světlo světa. Zámek šel kdykoliv jednoduše přestavět na čtyři různé uzávěry klíče, čímž se ostatní tři kombinace uzávěru klíče vyřadily z provozu. Klíče bylo možné měnit do nekonečna. Zámek měl unikátní postavení "píchacích" lamel do kříže tím byl dán počet změn, pootočením jednoho klíče o čtvrt otáčky se, z vnitřní strany, dle označení 1-4 měnila kombinace uzávěru. Otočením o 180 se zámek zamykal. Vnitřní čelní část vložky byla opatřena kalenou deskou proti odvrtání, a vložka byla zajištěna i proti vytržení. Samotný zámek byl dodáván se sadou šesti klíčů, od první kombinace se třemi píchacími klíči, a po jednom klíči od každé další kombinace. A s vlastním zadlabacím zámkem. Výrobce garantoval počtů kombinací, a na ten-

6 Informační listy 3/2015 Stránka 6 to zámek poskytoval pětiletou záruku. Jak sám v reklamních materiálech přiznává, zámek byl inspirován trezorovými zámky s píchacími klíči, a při pohledu na průřez zámku je toto ihned patrné. Z dostupných materiálů vyplývá, že ing. Petr Seferov nebyl tím, kdo stojí za touto zajímavou koncepcí. Původní zámek si totiž nechal patentovat roku 1936 Antonín Kittler, Praha pod č.: Kittler si tuto původní koncepci nechal patentovat ještě v několika variantách, nejzajímavější příklad, jako cylindrickou vložku s píchacím klíčem, a to v roce 1944, společně s ing. Gustavem Paloušem (viz obr.). Takto konstruovaná vložka se už jeví jako velmi zajímavá. Bohužel se nepodařilo zjistit, zda tato vskutku unikátní vložka přešla do fáze výroby, pravděpodobně tento záměr po válce zanikl v zapomnění. Vložka počítala nejlépe se čtyřmi píchacími lamelami, opět uspořádanými do kříže, s podélnými falešnými i aktivními zářezy. Z nákresu je patné, že se počítalo s kombinací, obvykle používané koncepce vložek, s odpruženými stavítky. O tomto zajímavém, a originálním konstruktérovi Kittlerovi se nepodařilo získat podrobnější informace, krom těchto velmi zajímavých koncepcí zámků. David Kobylák Zdroj: Dobový reklamní leták. databáze patentů a užitných vzorů, patentový spis č.:72578, č.:

7 Stránka 7 Zámkař

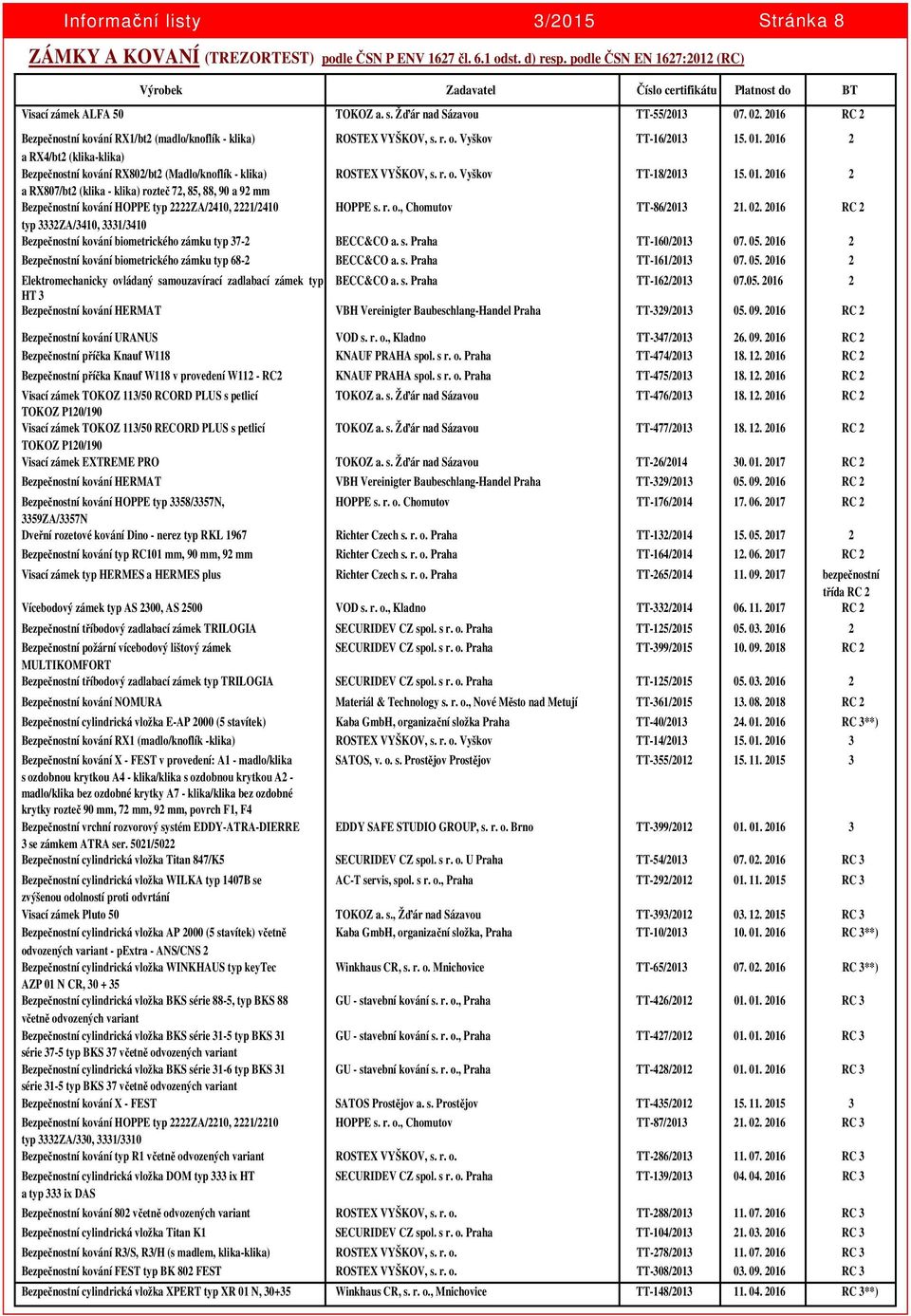

8 Informační listy 3/2015 Stránka 8 ZÁMKY A KOVANÍ (TREZORTEST) podle ČSN P ENV 1627 čl. 6.1 odst. d) resp. podle ČSN EN 1627:2012 (RC) Výrobek Zadavatel Číslo certifikátu Platnost do BT Visací zámek ALFA 50 TOKOZ a. s. Žďár nad Sázavou TT-55/ RC 2 Bezpečnostní kování RX1/bt2 (madlo/knoflík - klika) ROSTEX VYŠKOV, s. r. o. Vyškov TT-16/ a RX4/bt2 (klika-klika) Bezpečnostní kování RX802/bt2 (Madlo/knoflík - klika) ROSTEX VYŠKOV, s. r. o. Vyškov TT-18/ a RX807/bt2 (klika - klika) rozteč 72, 85, 88, 90 a 92 mm Bezpečnostní kování HOPPE typ 2222ZA/2410, 2221/2410 HOPPE s. r. o., Chomutov TT-86/ RC 2 typ 3332ZA/3410, 3331/3410 Bezpečnostní kování biometrického zámku typ 37-2 BECC&CO a. s. Praha TT-160/ Bezpečnostní kování biometrického zámku typ 68-2 BECC&CO a. s. Praha TT-161/ Elektromechanicky ovládaný samouzavírací zadlabací zámek typ BECC&CO a. s. Praha TT-162/ HT 3 Bezpečnostní kování HERMAT VBH Vereinigter Baubeschlang-Handel Praha TT-329/ RC 2 Bezpečnostní kování URANUS VOD s. r. o., Kladno TT-347/ RC 2 Bezpečnostní příčka Knauf W118 KNAUF PRAHA spol. s r. o. Praha TT-474/ RC 2 Bezpečnostní příčka Knauf W118 v provedení W112 - RC2 KNAUF PRAHA spol. s r. o. Praha TT-475/ RC 2 Visací zámek TOKOZ 113/50 RCORD PLUS s petlicí TOKOZ a. s. Žďár nad Sázavou TT-476/ RC 2 TOKOZ P120/190 Visací zámek TOKOZ 113/50 RECORD PLUS s petlicí TOKOZ a. s. Žďár nad Sázavou TT-477/ RC 2 TOKOZ P120/190 Visací zámek EXTREME PRO TOKOZ a. s. Žďár nad Sázavou TT-26/ RC 2 Bezpečnostní kování HERMAT VBH Vereinigter Baubeschlang-Handel Praha TT-329/ RC 2 Bezpečnostní kování HOPPE typ 3358/3357N, HOPPE s. r. o. Chomutov TT-176/ RC ZA/3357N Dveřní rozetové kování Dino - nerez typ RKL 1967 Richter Czech s. r. o. Praha TT-132/ Bezpečnostní kování typ RC101 mm, 90 mm, 92 mm Richter Czech s. r. o. Praha TT-164/ RC 2 Visací zámek typ HERMES a HERMES plus Richter Czech s. r. o. Praha TT-265/ bezpečnostní třída RC 2 Vícebodový zámek typ AS 2300, AS 2500 VOD s. r. o., Kladno TT-332/ RC 2 Bezpečnostní tříbodový zadlabací zámek TRILOGIA SECURIDEV CZ spol. s r. o. Praha TT-125/ Bezpečnostní požární vícebodový lištový zámek SECURIDEV CZ spol. s r. o. Praha TT-399/ RC 2 MULTIKOMFORT Bezpečnostní tříbodový zadlabací zámek typ TRILOGIA SECURIDEV CZ spol. s r. o. Praha TT-125/ Bezpečnostní kování NOMURA Materiál & Technology s. r. o., Nové Město nad Metují TT-361/ RC 2 Bezpečnostní cylindrická vložka E-AP 2000 (5 stavítek) Kaba GmbH, organizační složka Praha TT-40/ RC 3**) Bezpečnostní kování RX1 (madlo/knoflík -klika) ROSTEX VYŠKOV, s. r. o. Vyškov TT-14/ Bezpečnostní kování X - FEST v provedení: A1 - madlo/klika SATOS, v. o. s. Prostějov Prostějov TT-355/ s ozdobnou krytkou A4 - klika/klika s ozdobnou krytkou A2 - madlo/klika bez ozdobné krytky A7 - klika/klika bez ozdobné krytky rozteč 90 mm, 72 mm, 92 mm, povrch F1, F4 Bezpečnostní vrchní rozvorový systém EDDY-ATRA-DIERRE EDDY SAFE STUDIO GROUP, s. r. o. Brno TT-399/ se zámkem ATRA ser. 5021/5022 Bezpečnostní cylindrická vložka Titan 847/K5 SECURIDEV CZ spol. s r. o. U Praha TT-54/ RC 3 Bezpečnostní cylindrická vložka WILKA typ 1407B se AC-T servis, spol. s r. o., Praha TT-292/ RC 3 zvýšenou odolností proti odvrtání Visací zámek Pluto 50 TOKOZ a. s., Žďár nad Sázavou TT-393/ RC 3 Bezpečnostní cylindrická vložka AP 2000 (5 stavítek) včetně Kaba GmbH, organizační složka, Praha TT-10/ RC 3**) odvozených variant - pextra - ANS/CNS 2 Bezpečnostní cylindrická vložka WINKHAUS typ keytec Winkhaus CR, s. r. o. Mnichovice TT-65/ RC 3**) AZP 01 N CR, Bezpečnostní cylindrická vložka BKS série 88-5, typ BKS 88 GU - stavební kování s. r. o., Praha TT-426/ RC 3 včetně odvozených variant Bezpečnostní cylindrická vložka BKS série 31-5 typ BKS 31 GU - stavební kování s. r. o., Praha TT-427/ RC 3 série 37-5 typ BKS 37 včetně odvozených variant Bezpečnostní cylindrická vložka BKS série 31-6 typ BKS 31 GU - stavební kování s. r. o., Praha TT-428/ RC 3 série 31-5 typ BKS 37 včetně odvozených variant Bezpečnostní kování X - FEST SATOS Prostějov a. s. Prostějov TT-435/ Bezpečnostní kování HOPPE typ 2222ZA/2210, 2221/2210 HOPPE s. r. o., Chomutov TT-87/ RC 3 typ 3332ZA/330, 3331/3310 Bezpečnostní kování typ R1 včetně odvozených variant ROSTEX VYŠKOV, s. r. o. TT-286/ RC 3 Bezpečnostní cylindrická vložka DOM typ 333 ix HT SECURIDEV CZ spol. s r. o. Praha TT-139/ RC 3 a typ 333 ix DAS Bezpečnostní kování 802 včetně odvozených variant ROSTEX VYŠKOV, s. r. o. TT-288/ RC 3 Bezpečnostní cylindrická vložka Titan K1 SECURIDEV CZ spol. s r. o. Praha TT-104/ RC 3 Bezpečnostní kování R3/S, R3/H (s madlem, klika-klika) ROSTEX VYŠKOV, s. r. o. TT-278/ RC 3 Bezpečnostní kování FEST typ BK 802 FEST ROSTEX VYŠKOV, s. r. o. TT-308/ RC 3 Bezpečnostní cylindrická vložka XPERT typ XR 01 N, Winkhaus CR, s. r. o., Mnichovice TT-148/ RC 3**)

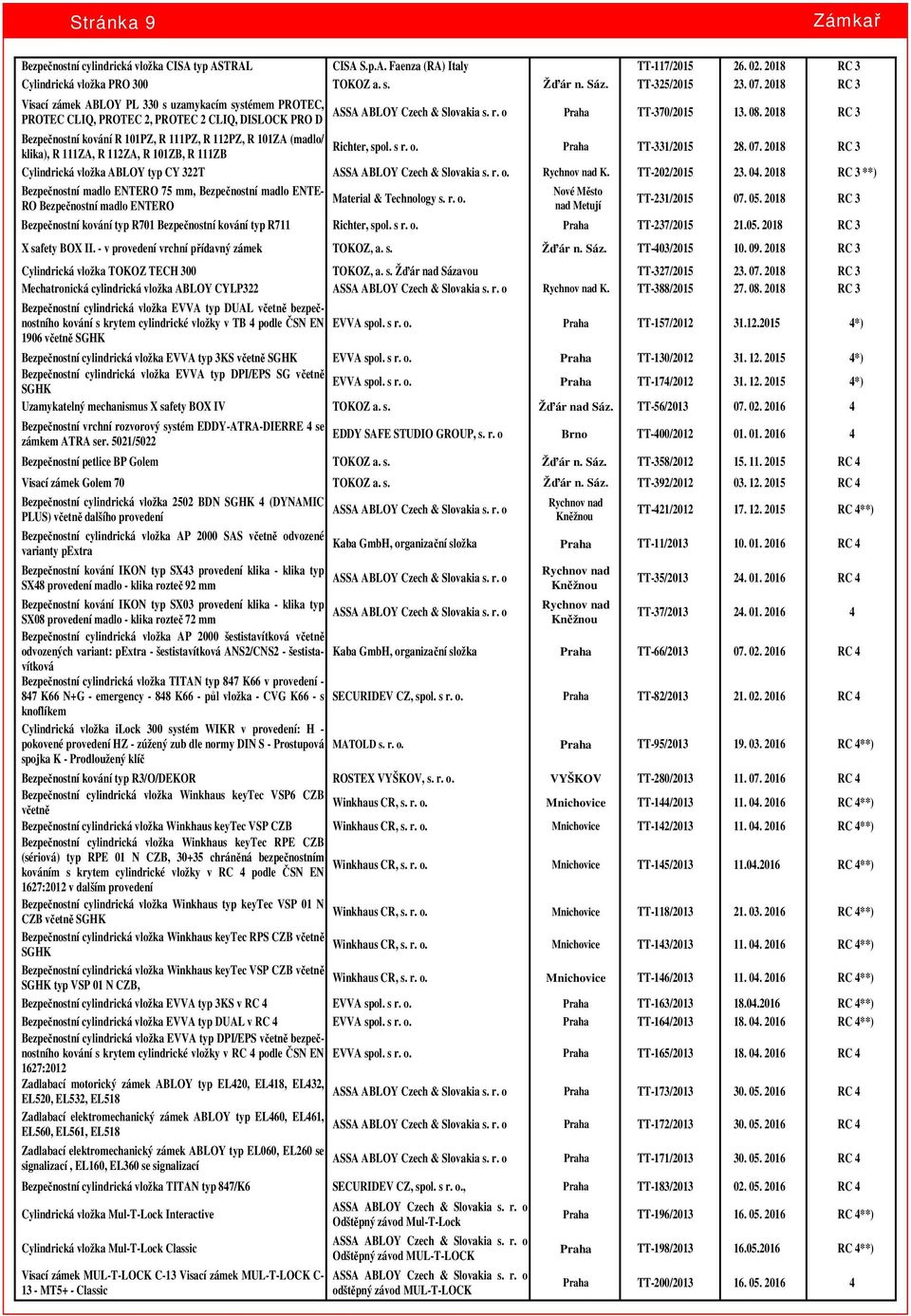

9 Stránka 9 Zámkař Bezpečnostní cylindrická vložka CISA typ ASTRAL CISA S.p.A. Faenza (RA) Italy TT-117/ RC 3 Cylindrická vložka PRO 300 TOKOZ a. s. Žďár n. Sáz. TT-325/ RC 3 Visací zámek ABLOY PL 330 s uzamykacím systémem PROTEC, PROTEC CLIQ, PROTEC 2, PROTEC 2 CLIQ, DISLOCK PRO D ASSA ABLOY Czech & Slovakia s. r. o Praha TT-370/ RC 3 Bezpečnostní kování R 101PZ, R 111PZ, R 112PZ, R 101ZA (madlo/ klika), R 111ZA, R 112ZA, R 101ZB, R 111ZB Richter, spol. s r. o. Praha TT-331/ RC 3 Cylindrická vložka ABLOY typ CY 322T ASSA ABLOY Czech & Slovakia s. r. o. Rychnov nad K. TT-202/ RC 3 **) Bezpečnostní madlo ENTERO 75 mm, Bezpečnostní madlo ENTE- Nové Město Material & Technology s. r. o. RO Bezpečnostní madlo ENTERO nad Metují TT-231/ RC 3 Bezpečnostní kování typ R701 Bezpečnostní kování typ R711 Richter, spol. s r. o. Praha TT-237/ RC 3 X safety BOX II. - v provedení vrchní přídavný zámek TOKOZ, a. s. Žďár n. Sáz. TT-403/ RC 3 Cylindrická vložka TOKOZ TECH 300 TOKOZ, a. s. Žďár nad Sázavou TT-327/ RC 3 Mechatronická cylindrická vložka ABLOY CYLP322 ASSA ABLOY Czech & Slovakia s. r. o Rychnov nad K. TT-388/ RC 3 Bezpečnostní cylindrická vložka EVVA typ DUAL včetně bezpečnostního kování s krytem cylindrické vložky v TB 4 podle ČSN EN 1906 včetně SGHK EVVA spol. s r. o. Praha TT-157/ *) Bezpečnostní cylindrická vložka EVVA typ 3KS včetně SGHK EVVA spol. s r. o. Praha TT-130/ *) Bezpečnostní cylindrická vložka EVVA typ DPI/EPS SG včetně EVVA spol. s r. o. Praha TT-174/ *) SGHK Uzamykatelný mechanismus X safety BOX IV TOKOZ a. s. Žďár nad Sáz. TT-56/ Bezpečnostní vrchní rozvorový systém EDDY-ATRA-DIERRE 4 se zámkem ATRA ser. 5021/5022 EDDY SAFE STUDIO GROUP, s. r. o Brno TT-400/ Bezpečnostní petlice BP Golem TOKOZ a. s. Žďár n. Sáz. TT-358/ RC 4 Visací zámek Golem 70 TOKOZ a. s. Žďár n. Sáz. TT-392/ RC 4 Bezpečnostní cylindrická vložka 2502 BDN SGHK 4 (DYNAMIC PLUS) včetně dalšího provedení Bezpečnostní cylindrická vložka AP 2000 SAS včetně odvozené varianty pextra Bezpečnostní kování IKON typ SX43 provedení klika - klika typ SX48 provedení madlo - klika rozteč 92 mm Bezpečnostní kování IKON typ SX03 provedení klika - klika typ SX08 provedení madlo - klika rozteč 72 mm Bezpečnostní cylindrická vložka AP 2000 šestistavítková včetně odvozených variant: pextra - šestistavítková ANS2/CNS2 - šestistavítková Bezpečnostní cylindrická vložka TITAN typ 847 K66 v provedení K66 N+G - emergency K66 - půl vložka - CVG K66 - s knoflíkem Cylindrická vložka ilock 300 systém WIKR v provedení: H - pokovené provedení HZ - zúžený zub dle normy DIN S - Prostupová spojka K - Prodloužený klíč ASSA ABLOY Czech & Slovakia s. r. o Rychnov nad Kněžnou TT-421/ RC 4**) Kaba GmbH, organizační složka Praha TT-11/ RC 4 ASSA ABLOY Czech & Slovakia s. r. o ASSA ABLOY Czech & Slovakia s. r. o Rychnov nad Kněžnou Rychnov nad Kněžnou TT-35/ RC 4 TT-37/ Kaba GmbH, organizační složka Praha TT-66/ RC 4 SECURIDEV CZ, spol. s r. o. Praha TT-82/ RC 4 MATOLD s. r. o. Praha TT-95/ RC 4**) Bezpečnostní kování typ R3/O/DEKOR ROSTEX VYŠKOV, s. r. o. VYŠKOV TT-280/ RC 4 Bezpečnostní cylindrická vložka Winkhaus keytec VSP6 CZB Winkhaus CR, s. r. o. včetně Mnichovice TT-144/ RC 4**) Bezpečnostní cylindrická vložka Winkhaus keytec VSP CZB Winkhaus CR, s. r. o. Mnichovice TT-142/ RC 4**) Bezpečnostní cylindrická vložka Winkhaus keytec RPE CZB (sériová) typ RPE 01 N CZB, chráněná bezpečnostním Winkhaus CR, s. r. o. kováním s krytem cylindrické vložky v RC 4 podle ČSN EN Mnichovice TT-145/ RC 4**) 1627:2012 v dalším provedení Bezpečnostní cylindrická vložka Winkhaus typ keytec VSP 01 N Winkhaus CR, s. r. o. CZB včetně SGHK Mnichovice TT-118/ RC 4**) Bezpečnostní cylindrická vložka Winkhaus keytec RPS CZB včetně Winkhaus CR, s. r. o. SGHK Mnichovice TT-143/ RC 4**) Bezpečnostní cylindrická vložka Winkhaus keytec VSP CZB včetně Winkhaus CR, s. r. o. SGHK typ VSP 01 N CZB, Mnichovice TT-146/ RC 4**) Bezpečnostní cylindrická vložka EVVA typ 3KS v RC 4 EVVA spol. s r. o. Praha TT-163/ RC 4**) Bezpečnostní cylindrická vložka EVVA typ DUAL v RC 4 EVVA spol. s r. o. Praha TT-164/ RC 4**) Bezpečnostní cylindrická vložka EVVA typ DPI/EPS včetně bezpečnostního kování s krytem cylindrické vložky v RC 4 podle ČSN EN EVVA spol. s r. o. Praha TT-165/ RC :2012 Zadlabací motorický zámek ABLOY typ EL420, EL418, EL432, ASSA ABLOY Czech & Slovakia s. r. o EL520, EL532, EL518 Praha TT-173/ RC 4 Zadlabací elektromechanický zámek ABLOY typ EL460, EL461, ASSA ABLOY Czech & Slovakia s. r. o EL560, EL561, EL518 Praha TT-172/ RC 4 Zadlabací elektromechanický zámek ABLOY typ EL060, EL260 se ASSA ABLOY Czech & Slovakia s. r. o signalizací, EL160, EL360 se signalizací Praha TT-171/ RC 4 Bezpečnostní cylindrická vložka TITAN typ 847/K6 SECURIDEV CZ, spol. s r. o., Praha TT-183/ RC 4 Cylindrická vložka Mul-T-Lock Interactive Cylindrická vložka Mul-T-Lock Classic Visací zámek MUL-T-LOCK C-13 Visací zámek MUL-T-LOCK C MT5+ - Classic ASSA ABLOY Czech & Slovakia s. r. o Odštěpný závod Mul-T-Lock ASSA ABLOY Czech & Slovakia s. r. o Odštěpný závod MUL-T-LOCK ASSA ABLOY Czech & Slovakia s. r. o odštěpný závod MUL-T-LOCK Praha TT-196/ RC 4**) Praha TT-198/ RC 4**) Praha TT-200/

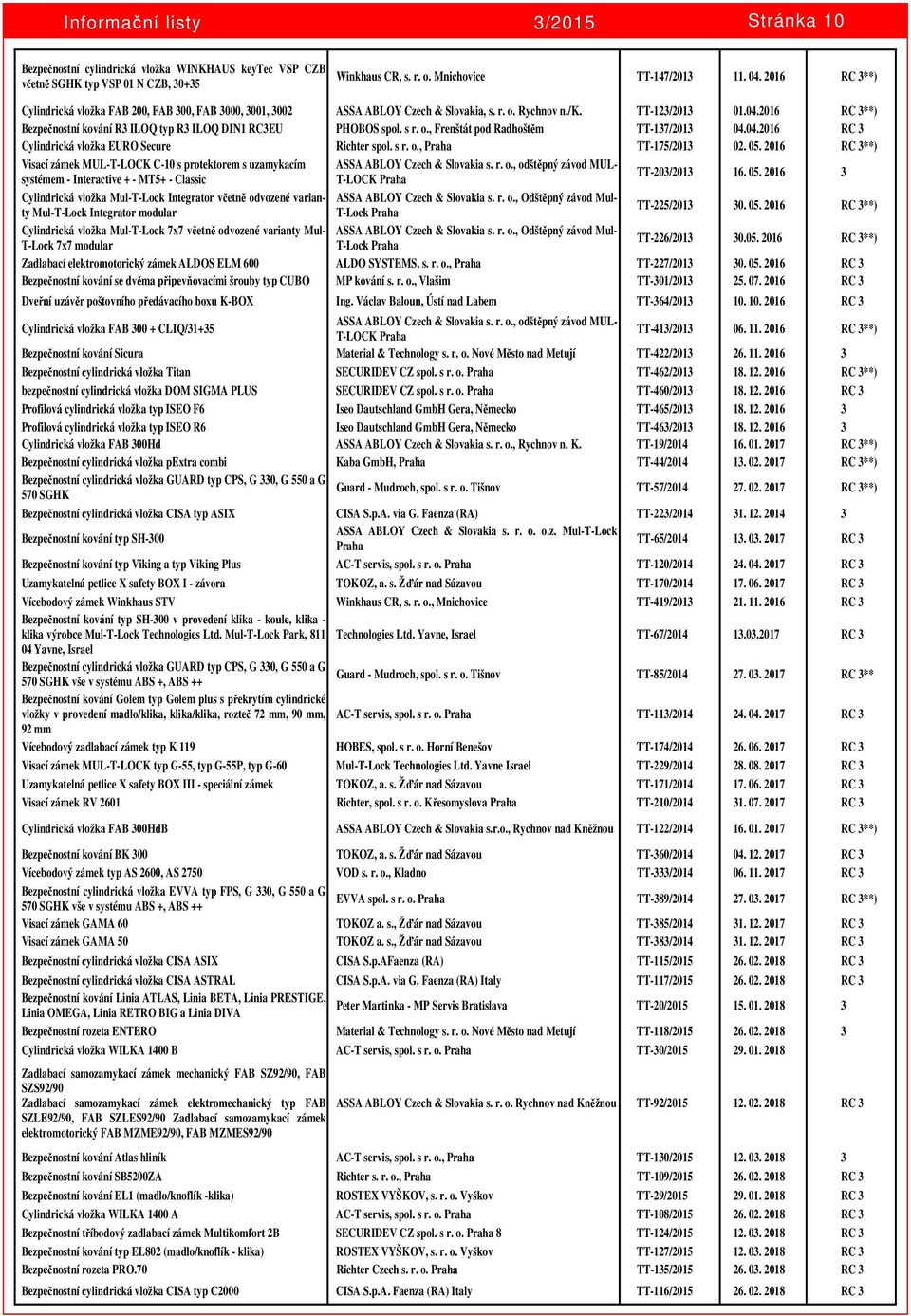

10 Informační listy 3/2015 Stránka 10 Bezpečnostní cylindrická vložka WINKHAUS keytec VSP CZB včetně SGHK typ VSP 01 N CZB, Winkhaus CR, s. r. o. Mnichovice TT-147/ RC 3**) Cylindrická vložka FAB 200, FAB 300, FAB 3000, 3001, 3002 ASSA ABLOY Czech & Slovakia, s. r. o. Rychnov n./k. TT-123/ RC 3**) Bezpečnostní kování R3 ILOQ typ R3 ILOQ DIN1 RC3EU PHOBOS spol. s r. o., Frenštát pod Radhoštěm TT-137/ RC 3 Cylindrická vložka EURO Secure Richter spol. s r. o., Praha TT-175/ RC 3**) Visací zámek MUL-T-LOCK C-10 s protektorem s uzamykacím ASSA ABLOY Czech & Slovakia s. r. o., odštěpný závod MULsystémem - Interactive + - MT5+ - Classic T-LOCK Praha TT-203/ Cylindrická vložka Mul-T-Lock Integrator včetně odvozené varianty Mul-T-Lock Integrator modular T-Lock Praha ASSA ABLOY Czech & Slovakia s. r. o., Odštěpný závod Mul- TT-225/ RC 3**) Cylindrická vložka Mul-T-Lock 7x7 včetně odvozené varianty Mul- ASSA ABLOY Czech & Slovakia s. r. o., Odštěpný závod Mul- T-Lock 7x7 modular T-Lock Praha TT-226/ RC 3**) Zadlabací elektromotorický zámek ALDOS ELM 600 ALDO SYSTEMS, s. r. o., Praha TT-227/ RC 3 Bezpečnostní kování se dvěma připevňovacími šrouby typ CUBO MP kování s. r. o., Vlašim TT-301/ RC 3 Dveřní uzávěr poštovního předávacího boxu K-BOX Ing. Václav Baloun, Ústí nad Labem TT-364/ RC 3 Cylindrická vložka FAB CLIQ/31+35 ASSA ABLOY Czech & Slovakia s. r. o., odštěpný závod MUL- T-LOCK Praha TT-413/ RC 3**) Bezpečnostní kování Sicura Material & Technology s. r. o. Nové Město nad Metují TT-422/ Bezpečnostní cylindrická vložka Titan SECURIDEV CZ spol. s r. o. Praha TT-462/ RC 3**) bezpečnostní cylindrická vložka DOM SIGMA PLUS SECURIDEV CZ spol. s r. o. Praha TT-460/ RC 3 Profilová cylindrická vložka typ ISEO F6 Iseo Dautschland GmbH Gera, Německo TT-465/ Profilová cylindrická vložka typ ISEO R6 Iseo Dautschland GmbH Gera, Německo TT-463/ Cylindrická vložka FAB 300Hd ASSA ABLOY Czech & Slovakia s. r. o., Rychnov n. K. TT-19/ RC 3**) Bezpečnostní cylindrická vložka pextra combi Kaba GmbH, Praha TT-44/ RC 3**) Bezpečnostní cylindrická vložka GUARD typ CPS, G 330, G 550 a G 570 SGHK Guard - Mudroch, spol. s r. o. Tišnov TT-57/ RC 3**) Bezpečnostní cylindrická vložka CISA typ ASIX CISA S.p.A. via G. Faenza (RA) TT-223/ Bezpečnostní kování typ SH-300 ASSA ABLOY Czech & Slovakia s. r. o. o.z. Mul-T-Lock Praha TT-65/ RC 3 Bezpečnostní kování typ Viking a typ Viking Plus AC-T servis, spol. s r. o. Praha TT-120/ RC 3 Uzamykatelná petlice X safety BOX I - závora TOKOZ, a. s. Žďár nad Sázavou TT-170/ RC 3 Vícebodový zámek Winkhaus STV Winkhaus CR, s. r. o., Mnichovice TT-419/ RC 3 Bezpečnostní kování typ SH-300 v provedení klika - koule, klika - klika výrobce Mul-T-Lock Technologies Ltd. Mul-T-Lock Park, 811 Technologies Ltd. Yavne, Israel TT-67/ RC 3 04 Yavne, Israel Bezpečnostní cylindrická vložka GUARD typ CPS, G 330, G 550 a G 570 SGHK vše v systému ABS +, ABS ++ Guard - Mudroch, spol. s r. o. Tišnov TT-85/ RC 3** Bezpečnostní kování Golem typ Golem plus s překrytím cylindrické vložky v provedení madlo/klika, klika/klika, rozteč 72 mm, 90 mm, AC-T servis, spol. s r. o. Praha TT-113/ RC 3 92 mm Vícebodový zadlabací zámek typ K 119 HOBES, spol. s r. o. Horní Benešov TT-174/ RC 3 Visací zámek MUL-T-LOCK typ G-55, typ G-55P, typ G-60 Mul-T-Lock Technologies Ltd. Yavne Israel TT-229/ RC 3 Uzamykatelná petlice X safety BOX III - speciální zámek TOKOZ, a. s. Žďár nad Sázavou TT-171/ RC 3 Visací zámek RV 2601 Richter, spol. s r. o. Křesomyslova Praha TT-210/ RC 3 Cylindrická vložka FAB 300HdB ASSA ABLOY Czech & Slovakia s.r.o., Rychnov nad Kněžnou TT-122/ RC 3**) Bezpečnostní kování BK 300 TOKOZ, a. s. Žďár nad Sázavou TT-360/ RC 3 Vícebodový zámek typ AS 2600, AS 2750 VOD s. r. o., Kladno TT-333/ RC 3 Bezpečnostní cylindrická vložka EVVA typ FPS, G 330, G 550 a G 570 SGHK vše v systému ABS +, ABS ++ EVVA spol. s r. o. Praha TT-389/ RC 3**) Visací zámek GAMA 60 TOKOZ a. s., Žďár nad Sázavou TT-385/ RC 3 Visací zámek GAMA 50 TOKOZ a. s., Žďár nad Sázavou TT-383/ RC 3 Bezpečnostní cylindrická vložka CISA ASIX CISA S.p.AFaenza (RA) TT-115/ RC 3 Bezpečnostní cylindrická vložka CISA ASTRAL CISA S.p.A. via G. Faenza (RA) Italy TT-117/ RC 3 Bezpečnostní kování Linia ATLAS, Linia BETA, Linia PRESTIGE, Linia OMEGA, Linia RETRO BIG a Linia DIVA Peter Martinka - MP Servis Bratislava TT-20/ Bezpečnostní rozeta ENTERO Material & Technology s. r. o. Nové Město nad Metují TT-118/ Cylindrická vložka WILKA 1400 B AC-T servis, spol. s r. o. Praha TT-30/ Zadlabací samozamykací zámek mechanický FAB SZ92/90, FAB SZS92/90 Zadlabací samozamykací zámek elektromechanický typ FAB SZLE92/90, FAB SZLES92/90 Zadlabací samozamykací zámek elektromotorický FAB MZME92/90, FAB MZMES92/90 ASSA ABLOY Czech & Slovakia s. r. o. Rychnov nad Kněžnou TT-92/ RC 3 Bezpečnostní kování Atlas hliník AC-T servis, spol. s r. o., Praha TT-130/ Bezpečnostní kování SB5200ZA Richter s. r. o., Praha TT-109/ RC 3 Bezpečnostní kování EL1 (madlo/knoflík -klika) ROSTEX VYŠKOV, s. r. o. Vyškov TT-29/ RC 3 Cylindrická vložka WILKA 1400 A AC-T servis, spol. s r. o. Praha TT-108/ RC 3 Bezpečnostní tříbodový zadlabací zámek Multikomfort 2B SECURIDEV CZ spol. s r. o. Praha 8 TT-124/ RC 3 Bezpečnostní kování typ EL802 (madlo/knoflík - klika) ROSTEX VYŠKOV, s. r. o. Vyškov TT-127/ RC 3 Bezpečnostní rozeta PRO.70 Richter Czech s. r. o. Praha TT-135/ RC 3 Bezpečnostní cylindrická vložka CISA typ C2000 CISA S.p.A. Faenza (RA) Italy TT-116/ RC 3

11 Stránka 11 Zámkař Bezp. cylindrická vložka DOM ix typ 333 ix 6SR chráněná bezp. kováním s krytem cylindrické vložky v RC 4 Cylindrická vložka Mul-T-Lock MT5+ Mul-T-Lock MT5+ modular SECURIDEV CZ spol. s r. o., Praha TT-221/ RC 4 ASSA ABLOY Czech & Slovakia s. r. o., Odštěpný závod Mul- T-Lock Praha TT-224/ RC 4**) Bezpečnostní cylindrická vložka MUL-T-LOCK EUROCYLIN- ASSA ABLOY Czech & Slovakia s. r. o., odštěpný závod Mul- DER INTERACTIVE T-Lock, Praha TT-254/ Bezpečnostní kování typ R1/O/DEKOR Bezpečnostní kování typ R4/O/DEKOR ROSTEX VYŠKOV, s. r. o. TT-284/ RC 4 Cylindrická vložka FAB 2000 ASSA ABLOY Czech & Slovakia s. r. o., Rychnov n. K. TT-337/ RC 4**) Bezpečnostní cylindrická vložka AP 2000 SAS Kaba GmbH, organizační složka Praha TT-362/ RC 4**) Zadlabací elektromotorický zámek ALDOS ELM 600 ALDO SYSTEMS, s. r. o. Praha TT-361/ RC 4 Bezpečnostní kování typ RX1/BT 4 Bezpečnostní kování RX4/BT 4 ROSTEX VYŠKOV, s. r. o. Vyškov TT-420/ RC 4 Bezpečnostní cylindrická vložka DOM SIGMA PLUS SECURIDEV CZ spol. s r. o. Praha TT-461/ RC 4 Profilová cylindrická vložka typ Gera Variant K5 Iseo Dautschland GmbH Gera, Německo TT-467/ Bezpečnostní cylindrická vložka Titan 847 T200 SECURIDEV CZ spol. s r. o. Praha TT-21/ RC 4**) Security profile cylinder TITAN T200 TITAN d.d. Kamnik, Slovenia TT-34/ RC 4**) Visací zámek GOLEM G 60 TOKOZ a. s. Žďár nad Sázavou TT-28/ RC 4 Bezpečnostní cylindrická vložka AP 2000 Kaba GmbH, Praha 5 TT-84/ RC 4**) Bezpečnostní cylindrická vložka EVVA TYP EPS/DPI SG vše v systému ABS+ nebo ABS++ EVVA spol. s r. o, Praha TT-155/ RC 4**) Visací zámek MUL-T-LOCK typ C-13 s krytem HASP ASSA ABLOY Czech & Slovakia s. r. o. - o.z. MUL-T-LOCK TT-249/ RC 4**) Visací zámek MUL-T-LOCK typ C-13 s krytem HASP Mul-T-Lock Technologies Ltd. Yavne, Israel TT-250/ RC 4**) Cylindrická vložka Mul-T-Lock CLIQ typ Interactive+ ASSA ABLOY Rychnov, s. r. o. Rychnov nad Kněžnou TT-184/ RC 4**) Cylindrická vložka Mul-T-Lock CLIQ typ Interactive+ Mul-T-Lock Technologies Ltd. Yavne, Israel TT-183/ RC 4**) Bezpečnostní cylindrická vložka EVVA TYP EPS/EPS-M/DPI SG vše v systému ABS+ nebo ABS++ EVVA spol. s r. o. Praha TT-295/ RC 4**) Visací zámek GAMA 70 TOKOZ a. s., Žďár nad Sázavou TT-387/ RC 4 Bezpečnostní vícerozvorový přídavný vrchní zámek CR 2300 se zapadacím plechem s ochrannou skříní SECURIDEV CZ spol. s r. o., U Praha TT-412/ Bezpečnostní cylindrická vložka EVVA TYP EPS/EPS-M/DPI SG vše v systému ABS+ nebo ABS++, včetně modulového provedení SYMO včetně bezpečnostního kování s krytem cylindrické vložky EVVA spol. s r. o. Praha TT-131/ RC 4**) Cylindrická vložka FAB 1000 U4B ASSA ABLOY Rychnov, s. r. o. Rychnov nad Kněžnou TT-203/ RC 4 **) Cylindrická vložka PRO 400 TOKOZ a. s. Žďár nad Sázavou TT-329/ RC 4 Visací zámek ABLOY PL 340 s uzamykacím systémem PROTEC, PROTEC CLIQ, PROTEC 2, PROTEC 2 CLIQ, DISLOCK PRO D Bezpečnostní cylindrická vložka ISEO typ GERA 3000, GERA 3100, GERA 3500, GERA 3600 ASSA ABLOY Czech & Slovakia s. r. o. Praha TT-369/ RC 4 Iseo Dautschland GmbH Gera, Německo TT-171/ RC 4 Mechatronická cylindrická vložka ABLOY CYLP322 ASSA ABLOY Czech & Slovakia s. r. o. Rychnov nad K. TT-387/ RC 4 Uzamykací systém pout RALKEM v provedení: typ 9933 a typ 9934 ALFA - PROJ spol. s r. o. Brno TT-241/ ZÁMKY A KOVÁNÍ (SZÚ Jablonec n/n.) podle ČSN P ENV 1627 resp. podle ČSN EN 1627:2012 (RC) Výrobek Zadavatel Číslo certifikátu Platnost do BT Kování s řetízkem KSŘ 202 Roman Honus, Ostrava J RC 2 Vchodové dveře Kornmerling 88 plus H&M s. r. o., Kuchařovice J RC2 Dveřní bezpečnostní rozeta H2011K8F TWIN s. r. o., Plzeň J RC 3 Bezp. štít ESC s bezp. kováním K785 European Security Comapyn, a. s. Ostrava J RC 3 Přídavný zámek TYRES TRADE, s. r. o., Praha J RC 3 Bezp. zámková vložka C07 Construct A&D, a. s., Velké Meziříčí J Dveřní bezpečnostní kování CASUAL, CASUAL K1, vč. variant BERNAT MOUNTING a. s. Železný Brod J rev RC 3 Dveřní bezpečnostní kování v provedení koule-klika VEMAK s. r. o., Vyškov J RC 3 Dveřní bezpečnostní kování štítové ZEUS HTSI TWIN s. r. o., Plzeň - Litice J RC 3 Cylindrická vožka CES 810 SP C. Ed. Schutte J RC 3 Dveřní bezpečnostní kování štítové DAVID HTSI 4500 TWIN s. r. o., Plzeň - Litice J RC 3 Bezpečnostní cylindrická vložka KABA, Gemini S,Gemini T, matrix Kaba GmbH, organizační složka, Praha J RC 4 Cylindrická vložka WILKA 1400 C Wilka Polska, Sp. z.o.o. Leszno J RC 4 Bezpečnostní uzamykatelná vložka KABA QUATTRO S Kaba GmbH, organizační složka, Praha J RC 4**) Cylindrická vložka WILKA 1400 B Wilka Polska, Sp. z.o.o. Leszno J RC 3 Cylindrická vložka WILKA 1400 C oboustranná Wilka Polska, Sp. z.o.o. Leszno J RC 4 * včetně odolnosti proti nedestrukt. dynam. metodě ** včetně odolnosti proti nedestrukt. metodě bumpingu

12 Informační listy 3/2015 Stránka 12

13 Stránka 13 Zámkař

14 Informační listy 3/2015 Stránka 14

15 Informační listy 3/2015 Stránka 15

16 Informační listy 3/2015 Stránka 16

17 Stránka 17 Zámkař

18 Informační listy Vážené kolegyně, kolegové a přátelé, ve dnech září 2015 proběhlo v pořadí již šesté Mistrovství České republiky v lockpickingu, tedy otevírání zámků a cylindrických vložek bez klíčů. Je již tradicí, že se každý rok pořádá mistrovství na jiném místě a to letošní se konalo v okrese Sokolov, na ranči Vránov. Na mistrovství se tak jako v minulých letech sjeli závodníci z celé Evropy, většina zahraničních účastníků pak dorazila z Německa, které drží v pořádání těchto soutěží velkou tradici. Soutěžilo se v těchto kategoriích: Otvírání visacích zámků (limit 5 min) Otvírání cylindrických vložek (limit 15 min) Bleskovka (limit 1 min) Free Style (limit 5 min) Dosavadní rekord v rychlosti otevření cylindrické vložky za 0,9 vteřiny z roku 2013 byl překonán několikrát za sebou. Současný rekord vytvořený Davidem Kobylákem je 0,65 vteřiny (vložka Star českého výrobce H+B Group). Chtěli bychom poděkovat členům AZKS a členským firmám za podporu a propagaci mistrovství, a to zejména: 3/2015 Stránka 18 EVVA - ceny do soutěže, soutěžní vložky FAB Assa Abloy ceny do soutěže, soutěžní vložky Klíče, zámky Vodňany - ceny do soutěže, soutěžní vložky, catering Bela Most - ceny do soutěže, soutěžní vložky Locksmith Service - ceny do soutěže Na vyžádání zašleme seznam otevíraných vložek. Evžen Ivanov

19 Informační listy 3/2015 Stránka 19

20 Stránka 20 Zámkař Vážené kolegyně, vážení kolegové, dovolujeme si vás upozornit na výstavu " Od závory k fabce", kterou můžete navštívit v Muzeu a galerii Orlických hor v Rychnově nad Kněžnou. Výstava probíhá od 19. září do 6. prosince 2015, září út-ne, 9-13 a hod. říjen - prosinec út-ne, 9-13 a hod. ČESTNÍ ČLENOVÉ AZKS Vydavatel: Asociace zámkových a klíčových služeb ČR z.s. Bystročice 99, Olomouc, IČ Spisová značka: L10071, vedená u Krajského soudu v Ostravě; Povoleno: MKČR E20563 Redakční rada: Ing. Ladislav Kratochvíl, Jan Novotný, Ing. Arnošt Bajer Toto číslo vyšlo v Brně Kontakty: AZKS, Bystročice 99, Olomouc tel , , web:
