1 Aspekty radiační ochrany výzkumného reaktoru malého výkonu při experimentální výuce a vzdělávání Antonín Kolros Školní reaktor VR-1 VRABEC Katedra jaderných reaktorů Fakulta jaderná a fyzikálně inženýrská ČVUT v Praze 2011 antonin.kolros@fjfi.cvut.cz

2 Školní reaktor VR-1 (FJFI ČVUT v Praze) Výkon max. 5 kw t Palivo IRT-4M (Rusko) Obohacení < 20 % 235 U Průměr nádoby mm Výška nádoby mm Hustota toku neutronů tepelné 4, m -2.s -1 epitermální 2, m -2.s -1 rychlé 3, m -2.s -1 Pracovní teplota 20 C Chlazení přirozenou konvexí Tlak atmosférický

3 Specifika provozu reaktoru VR-1 z hlediska radiační ochrany provoz dle aktuální potřeby na klíč reaktor lze kdykoliv zapnout nebo vypnout provoz na relativně malém (neměřitelném) tepelném výkonu < 5 kw t univerzálnost pracovníků z hlediska jejich pracovní náplně vedle standardizovaných úloh i provádění nestandardních experimentů, které kladou vyšší nároky na zajištění radiační ochrany nízká úroveň radiační situace na pracovišti 80 ngy/hod - výjimkou je provoz na vyšším výkonu (nad 0,5 kw) nebo manipulace se zdroji IZ časté změny konfigurace aktivní zóny reaktoru časté manipulace s lehce ozářenými palivovými články nulová kontaminace pracoviště radioaktivními látkami nulové výpustě (nulové = hluboko pod limitem, na prahu měřitelnosti) nulová produkce radioaktivních odpadů, nevzniká vyhořelé jaderné palivo zajištění odborné experimentální výuky pro cca VŠ studentů ročně program šíření jaderné gramotnosti - odborné exkurze pro SŠ studentů ročně (starších 16 let, příprava na budoucí povolání)

4 Nízké radiační pozadí při odstaveném reaktoru VR-1 = 70 nsv/hod

5 Účel radiační ochrany na pracovišti reaktoru VR-1 ochrana personálu a dalších osob vstupujících na pracoviště před účinky ionizujícího záření zamezení nekontrolovatelného šíření radioaktivních látek do okolí deklarování bezpečného provozu reaktoru VR-1 deklarování minimálního vlivu provozu reaktoru VR-1 na životní prostředí zajistění připravenosti personálu pro řešení případné radiační nehody

6 Odborné exkurze SŠ a VŠ studentů

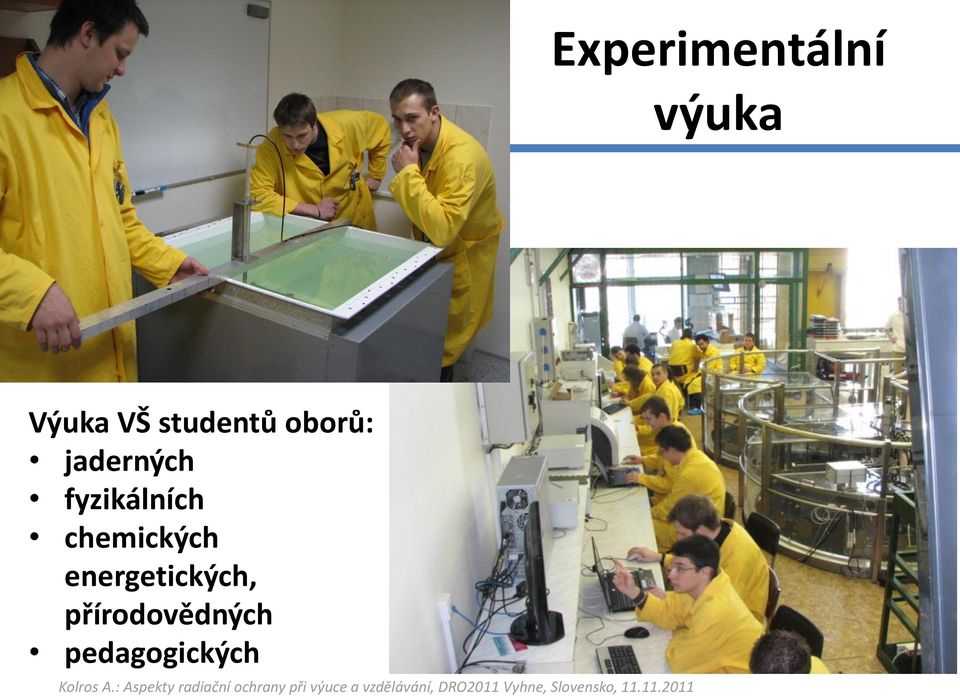

7 Experimentální výuka Výuka VŠ studentů oborů: jaderných fyzikálních chemických energetických, přírodovědných pedagogických

8 Experimenální reaktorová fyzika pro studenty reaktorového zaměření TTJR

9 Účel radiační ochrany při exkurzích a reaktorových experimentech monitorování radiační situace zajištění minimálního ozáření účastníků deklarace nulového ozáření včasná výstraha při odchylkách od běžného provozu RO však není hlavní náplní experimentů je však přirozenou nezbytnou součástí každé výuky a činnosti na reaktoru VR-1 plní vzdělávací a osvětovou funkci, šíření jaderné gramotnosti

10 Specializovaná výuka radiační ochrany na reaktoru VR-1 Kurz EIREEII

11 Výukový modul Radiační ochrana a dozimetrie Modul vznikl pro zajištění výuky v rámci: IAEA - EERRI Group Fellowship Training Course Dosud proběhly 2 kurzy (březen 2010, březen 2011), koncem listopadu 2011 proběhne 3. Cílem modulu je seznámit budoucím provozovatele výzkumných reaktorů s aspekty provozu z hlediska RO Účastníci z Ománu, Sudánu, Jamajky, Saudské Arábie a Brazílie Rozsah kurzu EERII: 2 x 5 dnů Rozsah modulu RO: 4 hodiny experimentální činnosti Modul RO modifikován pro kurz Vzdělávání lektorů SÚJB (září 2011)

12 Přístrojové vybavení pro zajištění radiační kontroly

13 Provozní kontrola měřidla přepočet aktivity kalibračního zdroje IZ

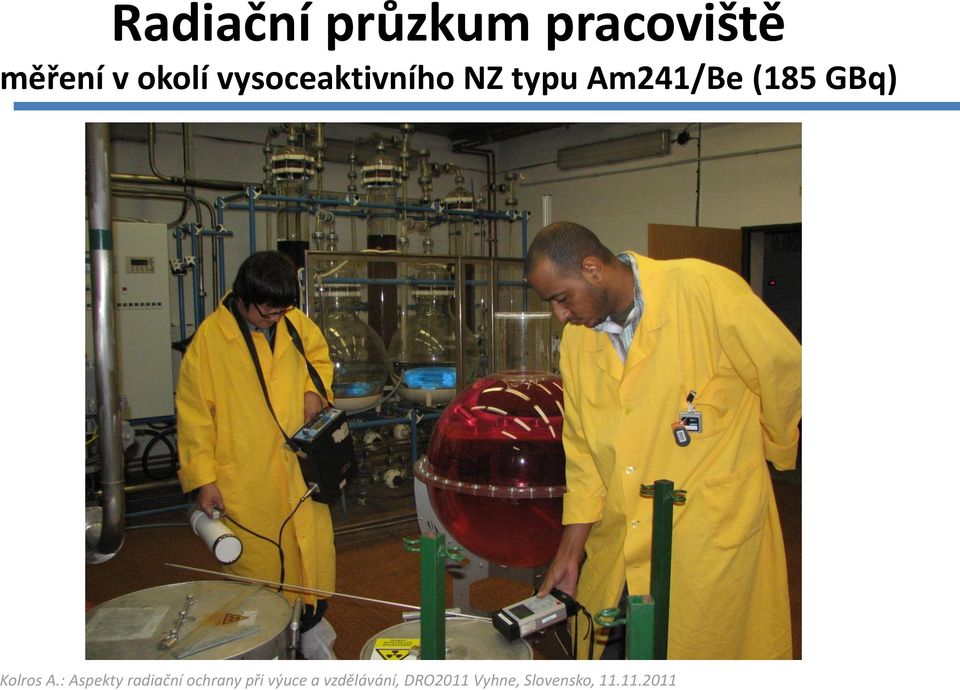

14 Radiační průzkum pracoviště měření v okolí vysoceaktivního NZ typu Am241/Be (185 GBq)

15 Měření dávkového příkonu gama palivového článku IRT-4M vyjmutého z aktivní zóny

16

17 Kontrola elektronických součástek 1 týden po ozáření (test radiační odolnosti pro CERN)

18 Měření ampule s ozářeným In doba aktivace 1 min, výkon reaktoru 1 kw

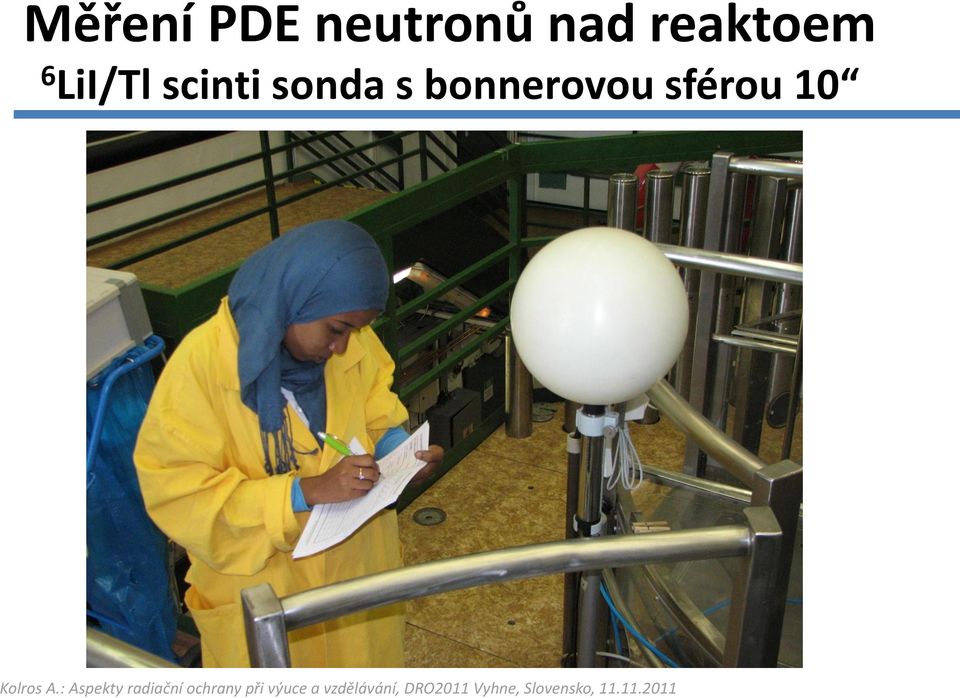

19 Měření PDE neutronů nad reaktoem 6 LiI/Tl scinti sonda s bonnerovou sférou 10

20 Polovodičová HPGe gamaspektrometrie nad reaktorem VR-1

21 RMS VR-1 Radiační monitorovací systém

22 Měření radiační situace nad aktivní zónou reaktoru VR-1

23 Vyhledávání průstřelů ve stínění ústí ozařovacího kanálu 56 mm při výkonu 5 kw

24 Radiační situace při provozu reaktoru VR-1 Sonda RMS VR-1 odstaven 2E4 1E7 1E8 5E8 imp/s Měřící body Výkon reaktoru: W D1 Velín reaktoru μsv/h D2 Nad hladinou nádoby H μsv/h D3 Vstup do reaktorové haly μsv/h D4 Horní podlaží +7,60m (nad nádobou H01) μsv/h D5 Stěna haly podlaží m proti RK μsv/h D6 Stěna haly podlaží m proti TK μsv/h D7 Demineralizační stanice μsv/h D8 Rev. chodba pod nádobou H01 (Metro) NZ dole μsv/h D9 Likvidační stanice odpadních vod (LSOV) μsv/h D10 Laboratoř NAA Tl μsv/h D16 Elektrorozvodna μsv/h

25 Příkon dávkového ekvivalentu Ḣ *µsv. hod -1 ] Radiační monitorovací systém RMS VR-1 Revizní chodba pod nádobou H01 "METRO" Nad hladinou reaktorové nádoby H01 Nad nádobou H01 +3m Elektrorozvodna (průstřely ze skladu NZ MFF UK) Výkon reaktoru [W]

26 Vybrané monitorovací body

27 Příkon dávkového ekvivalentu Ḣ *µsv. hod -1 ] Monitorování radiační situace ve vybraných bodech Průstřel - nezakrytý suchý svislý kanál 56 mm 1,6 msv/hod 100 Pracovní plošina nad nádobou H01 Zábradlí nádoby H Výkon reaktoru [W]

28 Kurz lektorů SÚJB

29 Kurz lektorů SÚJB

30 Kurz lektorů SÚJB
