1 Rekonstrukce objektu Centra nakládání s radioaktivními odpady Josef Mudra Centrum nakládání s RAO, ÚJV Řež a.s. XXXIII. DNI RADIAČNEJ OCHRANY Hotel Sitno Štiavnické vrchy - Vyhne

2 Úvod Ústav jaderného výzkumu Řež a.s. (ÚJV) Zabezpečuje komplexní systém nakládání s institucionálními radioaktivními odpady (IRAO) jak z vlastní produkce (asi 60 % celkové produkce v ČR), tak z produkce ostatních subjektů (výzkum, zdravotnictví, průmysl) V rámci ÚJV je za nakládání s IRAO zodpovědné Centrum nakládání s radioaktivními odpady (Centrum) Centrum Zabezpečuje nakládání s více než 90 % IRAO vznikajících v ČR Pracoviště III. a IV. kategorie Pracoviště s otevřenými zdroji ionizujícího záření obsahující i radiotoxické radionuklidy (např. 241 Am, 137 Cs, 60 Co, 90 Sr apod.)

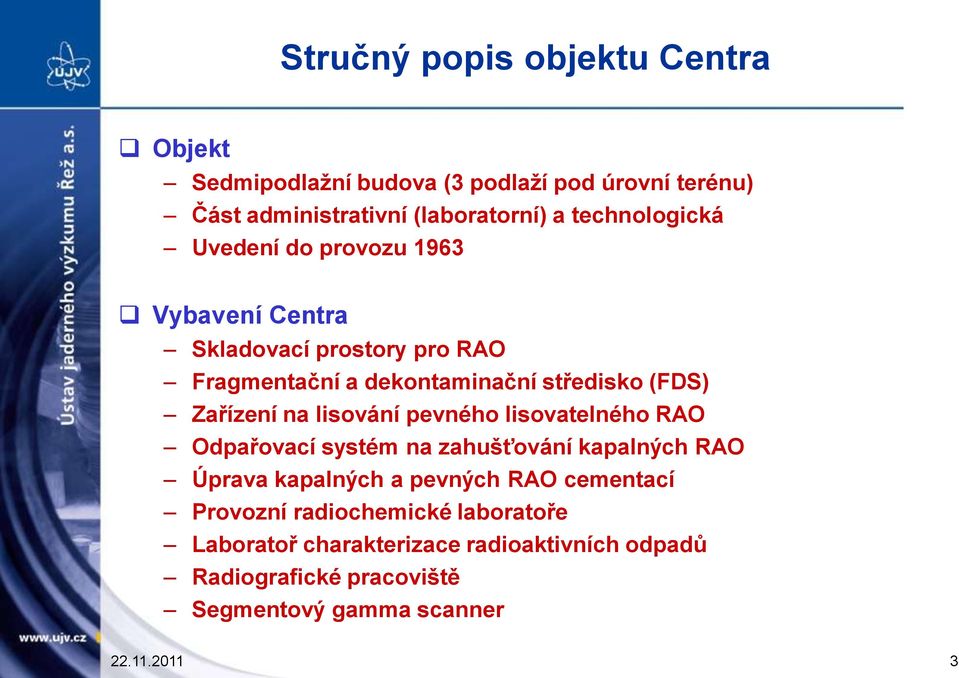

3 Stručný popis objektu Centra Objekt Sedmipodlažní budova (3 podlaží pod úrovní terénu) Část administrativní (laboratorní) a technologická Uvedení do provozu 1963 Vybavení Centra Skladovací prostory pro RAO Fragmentační a dekontaminační středisko (FDS) Zařízení na lisování pevného lisovatelného RAO Odpařovací systém na zahušťování kapalných RAO Úprava kapalných a pevných RAO cementací Provozní radiochemické laboratoře Laboratoř charakterizace radioaktivních odpadů Radiografické pracoviště Segmentový gamma scanner

4 Objekt Centra před rekonstrukcí

5 Podélný a příčný řez objektem

6 Rekonstrukce objektu Celková rekonstrukce objektu začala v září 2010 a ukončení je plánováno v polovině roku 2012 Probíhá za současného provozu Centra Plánované náklady na rekonstrukci 72 milionů Kč Plánovaný postup je zrekonstruovat nejdříve technologické celky a následně administrativní část V současné době je po rekonstrukci Technologický provoz (FDS s operátorovnou odpařovacího zařízení a hala pro lisovaní a cementaci radioaktivních odpadů) Vzduchotechnický celek (téměř hotové) Provedena výměna elektroinstalace Provedena výměna speciální kanalizace Provedena výměna oken (technologická část objektu)

7 Rekonstrukce objektu (pokr.) Technologická část Stavební povrchy podlahy, stěny, stropy Výměna Elektroinstalace Vzduchotechnický systém Okna Modernizace technologických celků Skladovací (pracovní) nádrže na kapalné radioaktivní odpady Výměna nízkotlakého lisu Instalace nových boxů na fragmentaci a dekontaminaci pevných IRAO

8 Stavení povrchy podlaha a stěny Podlaha a stěny v průběhu rekonstrukce Podlaha a stěny po rekonstrukcí

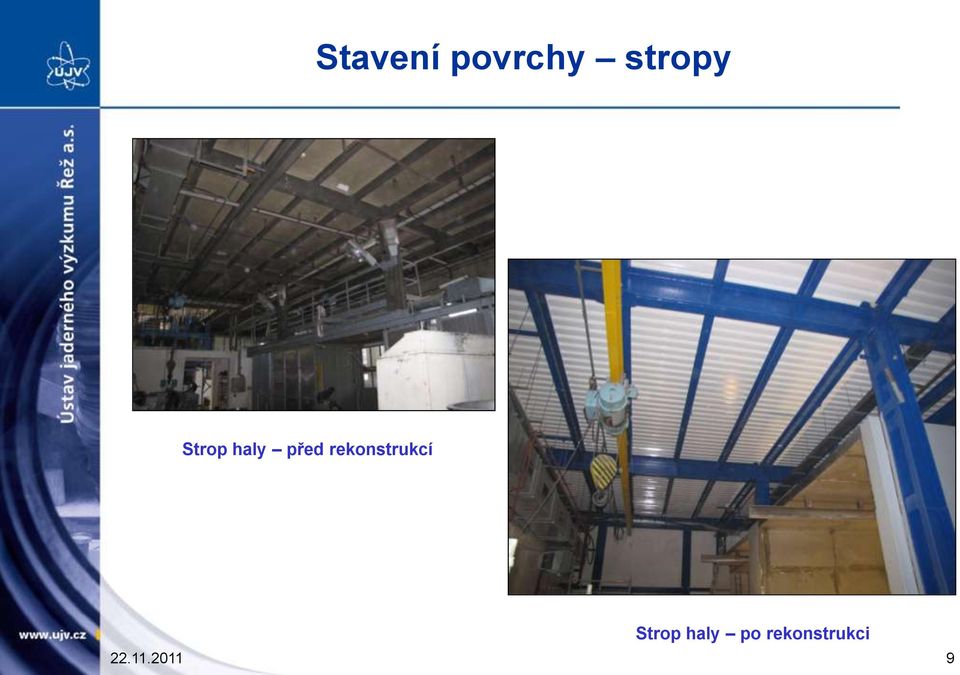

9 Stavení povrchy stropy Strop haly před rekonstrukcí Strop haly po rekonstrukci

10 Výměna - elektroinstalace Hlavní rozvodna - původní Hlavní rozvodna - nová

11 Výměna vzduchotechnický systém Část v kontrolovaném pásmu odvodní vzduchotechnika Před výměnou Po výměně

12 Výměna vzduchotechnický systém Část v kontrolovaném pásmu filtry Původní filtry v průběhu demontáže Nové filtry

13 Výměna vzduchotechnický systém Trubky vzduchotechnického systému v kontrolovaném pásmu Stav před výměnou Stav po výměně

14 Výměna okna a dveře Okna před rekonstrukcí (skleněné tvárnice Luxfer) Okna po rekonstrukci

15 Modernizace technologických celků systém skladovací nádrže na kapalné radioaktivní odpady Původní skladovací nádrže na kapalné radioaktivní odpady Nové pracovní nádrže na kapalné radioaktivní odpady

16 Modernizace technologických celků - Lis Původní nízkotlaký lis 5 t Nový nízkotlaký lis 25 t

17 Modernizace technologických celků fragmentační a dekontaminační středisko Původní stav boxů Vzduchotechnický systém na zadní stěně boxu Probíhá instalace nových uzavřených nerezových boxů

18 Zajištění radiační ochrany během rekonstrukce Ochranné pracovní prostředky Ochrana dýchacích cest Zabránění povrchové kontaminace těla Dozimetrické monitorování osob Monitorování vnějšího ozáření Monitorování vnitřní kontaminace Kontrola kontaminace pracovního oděvu po ukončení práce Dozimetrické monitorování pracoviště Měření příkonu dávkového ekvivalentu Měření povrchové kontaminace (přímé a nepřímé) Měření aerosolů

19 Ochranné pracovní prostředky Ochrana dýchacích cest Respirátor Polomaska s částicovým filtrem P3 Celoobličejová maska s filtrem P3 Vzduch z místa mimo kontrolované pásmo Zabránění povrchové kontaminace Pracovní oděv Jednorázový overal Tyvek Rukavice (chirurgické, pracovní) Ochranná obuv Speciální ochranné obleky z pevného neprodyšného materiálu

20 Dozimetrické monitorování osob (pracovníků) Monitorování vnějšího ozáření pracovníků Osobní dozimetry Filmový dozimetr FD (základní) Termoluminiscenční dozimetr TLD (havarijní případy) Nosí se současně s FD Operativní přímoodečítačí dozimetr Signální elektronický dozimetr RAD 60 Použití v poli ionizujícího záření větší než 0,1 msv/h Zjištění aktuálního příkonu dávkového ekvivalentu a získané osobní dávky za dobu pobytu

21 Dozimetrické monitorování osob (pokr.) Zjištění vnitřní kontaminace (úvazek efektivní dávky) Měřící postupy Gamaspektrometrické měření na celotělovém počítači (CTP) Stanovení úvazku efektivní dávky Prostřednictvím celkové aktivity radionuklidů emitující gama záření o dostatečné energii a intenzitě (např. 137 Cs, 60 Co, apod.) Analýza exkretů (moč, stolice, hleny) Obtížně stanovitelné radionuklidy v případě podezření na vnitřní kontaminaci (např. 90 Sr, alfa radionuklidy)

22 Dozimetrické monitorování osob (pokr.) Kontrola pracovníků po ukončení směny Proměření povrchové kontaminace oděvu, rukou, kůže a obuvi Pomocí přenosných měřících přístrojů Na výstupech z kontrolovaných pásem Instalovány stacionární monitory povrchové aktivity pro kontaminaci alfa a beta/gama radionuklidů Ruce a obuv

23 Dozimetrické monitorování pracovišť Dozimetrické monitorování pracovišť v průběhu rekonstrukce Před zahájením rekonstrukčních prací Proměření povrchové kontaminace všech povrchů Odebrání representativních vzorků a jejich charakterizace Proměření příkonu dávkového ekvivalentu (PDE) V během rekonstrukčních prací Měření PDE Měření objemové aktivity aerosolů ve vzduchu (celkové alfy a gamy) Měření povrchové kontaminace Charakterizace vzniklých odpadů Třídění vniklých odpadů na kontaminované a nekontaminované položky Po ukončení rekonstrukčních prací Proměření všech pracovních nástrojů a prostředků

24 Osobní dávky a vnitřní kontaminace pracovníků Filmový dozimetr Individuální osobní dávka 0 msv (2010) a 0 msv (2011) Kolektivní dávka 0 msv (2010) a 0 msv (2011) Elektronické osobní dozimetry (RADOS 60) Maximální individuální osobní dávka za směnu 33 msv (2010) a 24 msv (2011) Maximální individuální osobní dávka 316 msv (2010) a 280 msv (2011) Kolektivní dávka 2 msv (2010, 22 pracovníků) 2,8 msv (2011, 32 pracovníků) Vnitřní kontaminace pracovníků Nebyla zjištěna vnitřní kontaminace žádného z pracovníků podílejících se na rekonstrukci

25 Závěr Od uvedením do provozu v roce 1963 nebyla provedena žádná zásadní rekonstrukce objektu Celková rekonstrukce začala v září 2010 a ukončení je plánováno na polovinu roku 2012 Rekonstrukce probíhá za provozu Centra Vysoká úroveň zajištění bezpečnosti práce a radiační ochrany pracovníků firem podílejících se na rekonstrukce

26 Děkuji Vám za pozornost
