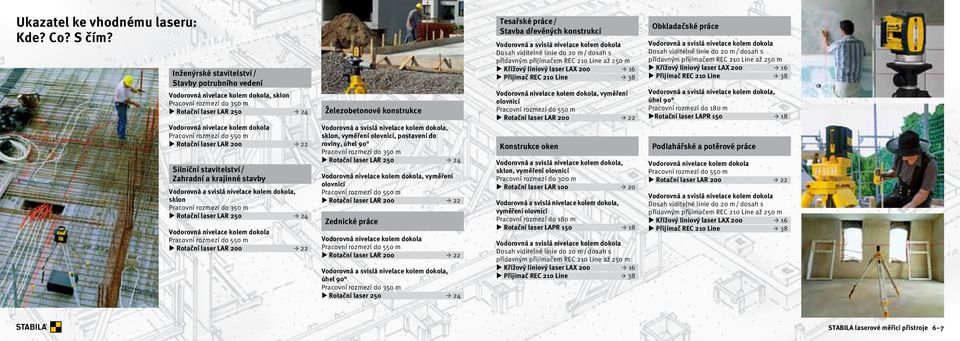

2 Ukazatel ke vhodnému laseru: Kde? Co? S čím? Inženýrské stavitelství / Stavby potrubního vedení Vodorovná nivelace kolem dokola, sklon Pracovní rozmezí do 350 m Rotační laser LAR Vodorovná nivelace kolem dokola Pracovní rozmezí do 550 m Rotační laser LAR Silniční stavitelství / Zahradní a krajinné stavby Vodorovná a svislá nivelace kolem dokola, sklon Pracovní rozmezí do 350 m Rotační laser LAR Vodorovná nivelace kolem dokola Pracovní rozmezí do 550 m Rotační laser LAR Železobetonové konstrukce Vodorovná a svislá nivelace kolem dokola, sklon, vyměření olovnicí, postavení do roviny, úhel 90 Pracovní rozmezí do 350 m Rotační laser LAR Vodorovná nivelace kolem dokola, vyměření olovnicí Pracovní rozmezí do 550 m Rotační laser LAR Zednické práce Vodorovná nivelace kolem dokola Pracovní rozmezí do 550 m Rotační laser LAR Vodorovná a svislá nivelace kolem dokola, úhel 90 Pracovní rozmezí do 350 m Rotační laser Tesařské práce / Stavba dřevěných konstrukcí Vodorovná a svislá nivelace kolem dokola Dosah viditelné linie do 20 m / dosah s přídavným přijímačem REC 210 Line až 250 m Křížový liniový laser LAX Přijímač REC 210 Line 38 Vodorovná nivelace kolem dokola, vyměření olovnicí Pracovní rozmezí do 550 m Rotační laser LAR Konstrukce oken Vodorovná a svislá nivelace kolem dokola, sklon, vyměření olovnicí Pracovní rozmezí do 300 m Rotační laser LAR Vodorovná a svislá nivelace kolem dokola, vyměření olovnicí Pracovní rozmezí do 180 m Rotační laser LAPR Vodorovná a svislá nivelace kolem dokola Dosah viditelné linie do 20 m / dosah s přídavným přijímačem REC 210 Line až 250 m Křížový liniový laser LAX Přijímač REC 210 Line 38 Obkladačské práce Vodorovná a svislá nivelace kolem dokola Dosah viditelné linie do 20 m / dosah s přídavným přijímačem REC 210 Line až 250 m Křížový liniový laser LAX Přijímač REC 210 Line 38 Vodorovná a svislá nivelace kolem dokola, úhel 90 Pracovní rozmezí do 180 m Rotační laser LAPR Podlahářské a potěrové práce Vodorovná nivelace kolem dokola Pracovní rozmezí do 550 m Rotační laser LAR Vodorovná a svislá nivelace kolem dokola Dosah viditelné linie do 20 m / dosah s přídavným přijímačem REC 210 Line až 250 m Křížový liniový laser LAX Přijímač REC 210 Line 38 STABILA laserové měřicí přístroje 6 7

3 Ukazatel ke vhodnému laseru: Kde? Co? S čím? Interiér / Montáž budovy zasucha Truhlářské / Stolařské práce Vodorovná a svislá nivelace kolem dokola, vyměření olovnicí Pracovní rozmezí do 180 m Rotační laser LAPR Vodorovná a svislá nivelace kolem dokola Dosah viditelné linie do 20 m / dosah s přídavným přijímačem REC 210 Line do 250 m Křížový liniový laser LAX Přijímač REC 210 Line 38 Vodorovná a svislá nivelace kolem dokola, sklon, vyměření olovnicí Pracovní rozmezí do 350 m Rotační laser LAR Úhel 90, vyměření olovnicí, postavení do roviny Pracovní rozmezí do 60 m 4-Punkt-Laser LA-4P 12 Vodorovná a svislá nivelace kolem dokola Dosah viditelné linie do 20 m / dosah s přídavným přijímačem REC 210 Line do 250 m Křížový liniový laser LAX Přijímač REC 210 Line 38 Vodorovná a svislá nivelace kolem dokola, úhel 90, vyměření olovnicí Pracovní rozmezí do 300 m Rotační laser LAR Kovová konstrukce Vodorovná a svislá nivelace kolem dokola, úhel 90, vyměření olovnicí Pracovní rozmezí do 300 m Rotační laser LAR Úhel 90, vyměření olovnicí, postavení do roviny Pracovní rozmezí do 60 m 4-bodový laser LA-4P 12 Vodorovná a svislá nivelace kolem dokola, vyměření úkosů Dosah viditelné linie do 20 m / dosah s přídavným přijímačem REC 210 Line do 250 m Křížový liniový laser LAX Přijímač REC 210 Line 38 Montážní práce Vodorovná a svislá nivelace kolem dokola, sklon, vyměření olovnicí Pracovní rozmezí do 350 m Rotační laser LAR Vodorovná a svislá nivelace kolem dokola, sklon, vyměření olovnicí Pracovní rozmezí do 300 m Rotační laser LAR Elektroinstalace Instalační a sanitární oblast Vodorovná a svislá nivelace kolem dokola, vyměření olovnicí Pracovní rozmezí do 180 m Rotační laser LAPR Vodorovná a svislá nivelace kolem dokola Dosah viditelné linie do 20 m / dosah s přídavným přijímačem REC 210 Line do 250 m Křížový liniový laser LAX Přijímač REC 210 Line 38 Vodorovná a svislá nivelace kolem dokola Dosah viditelné linie do 20 m / dosah s přídavným přijímačem REC 210 Line do 250 m Křížový liniový laser LAX Přijímač REC 210 Line 38 Vodorovná a svislá nivelace kolem dokola, sklon, vyměření olovnicí Pracovní rozmezí do 300 m Rotační laserlar Vodorovná a svislá nivelace kolem dokola, vyměření olovnicí Pracovní rozmezí do 180 m Rotační laser LAPR Bezpečnostní pokyny: dvojitý bezpečnostní systém, který používáme, zabezpečuje že výkon laseru našeho systému nepřekročí laserovou třídu 2 (pod 1 miliwatt). Mimoto přirozený reflex očního víčka zabraňuje vstupu laserového paprsku do oka. U lidí bez tohoto reflexu nebo se zpomaleným reflexem víčka zabraňuje vstupu paprsku do oka reflexní pohyb hlavy. Přesto byste měli bezpodmínečně zabránit přímému pohledu do laseru! STABILA laserové měřicí přístroje 8 9

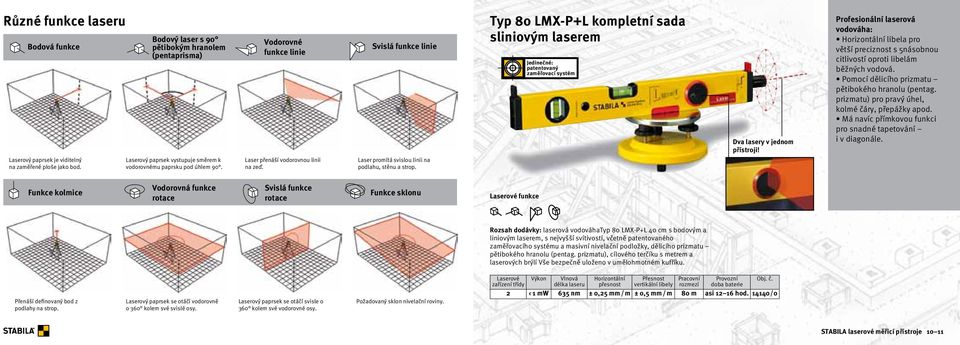

4 Různé funkce laseru Bodová funkce Laserový paprsek je viditelný na zaměřené ploše jako bod. Bodový laser s 90 pětibokým hranolem (pentaprisma) Laserový paprsek vystupuje směrem k vodorovnému paprsku pod úhlem 90. Vodorovné funkce linie Laser přenáší vodorovnou linii na zeď. Svislá funkce linie Laser promítá svislou linii na podlahu, stěnu a strop. Typ 80 LMX-P+L kompletní sada sliniovým laserem Jedinečné: patentovaný zaměřovací systém Dva lasery v jednom přístroji! Profesionální laserová vodováha: Horizontální libela pro větší preciznost s 5násobnou citlivostí oproti libelám běžných vodová. Pomocí dělicího prizmatu pětibokého hranolu (pentag. prizmatu) pro pravý úhel, kolmé čáry, přepážky apod. Má navíc přímkovou funkci pro snadné tapetování i v diagonále. Funkce kolmice Vodorovná funkce rotace Svislá funkce rotace Funkce sklonu Laserové funkce Rozsah dodávky: laserová vodováhatyp 80 LMX-P+L 40 cm s bodovým a liniovým laserem, s nejvyšší svítivostí, včetně patentovaného zaměřovacího systému a masivní nivelační podložky, dělicího prizmatu pětibokého hranolu (pentag. prizmatu), cílového terčíku s metrem a laserových brýlí Vše bezpečně uloženo v umělohmotném kufříku. Přenáší definovaný bod z podlahy na strop. Laserový paprsek se otáčí vodorovně o 360 kolem své svislé osy. Laserový paprsek se otáčí svisle o 360 kolem své vodorovné osy. Požadovaný sklon nivelační roviny. Laserové Výkon Vlnová Horizontální Přesnost Pracovní Provozní Obj. č. zařízení třídy délka laseru přesnost vertikální libely rozmezí doba baterie 2 1 mw 635 nm ± 0,25 mm/m ± 0,5 mm/m 80 m asi hod /0 STABILA laserové měřicí přístroje 10 11

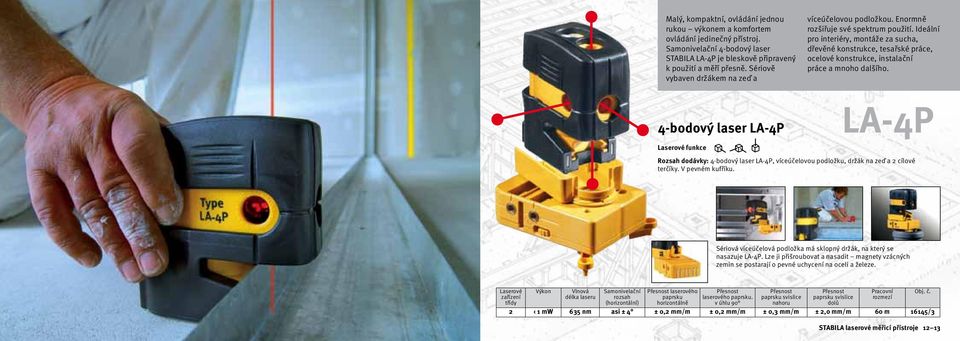

5 Malý, kompaktní, ovládání jednou rukou výkonem a komfortem ovládání jedinečný přístroj. Samonivelační 4-bodový laser STABILA LA-4P je bleskově připravený k použití a měří přesně. Sériově vybaven držákem na zeď a 4-bodový laser LA-4P víceúčelovou podložkou. Enormně rozšiřuje své spektrum použití. Ideální pro interiéry, montáže za sucha, dřevěné konstrukce, tesařské práce, ocelové konstrukce, instalační práce a mnoho dalšího. LA-4P Laserové funkce Rozsah dodávky: 4-bodový laser LA-4P, víceúčelovou podložku, držák na zeď a 2 cílové terčíky. V pevném kufříku. Sériová víceúčelová podložka má sklopný držák, na který se nasazuje LA-4P. Lze ji přišroubovat a nasadit magnety vzácných zemin se postarají o pevné uchycení na oceli a železe. Laserové Výkon Vlnová Samonivelační Přesnost laserového Přesnost Přesnost Přesnost Pracovní Obj. č. zařízení třídy délka laseru rozsah (horizontální) paprsku horizontálně laserového paprsku. v úhlu 90 paprsku svislice nahoru paprsku svislice dolů rozmezí 2 1 mw 635 nm asi ± 4 ± 0,2 mm/m ± 0,2 mm/m ± 0,3 mm/m ± 2,0 mm/m 60 m 16145/3 STABILA laserové měřicí přístroje 12 13

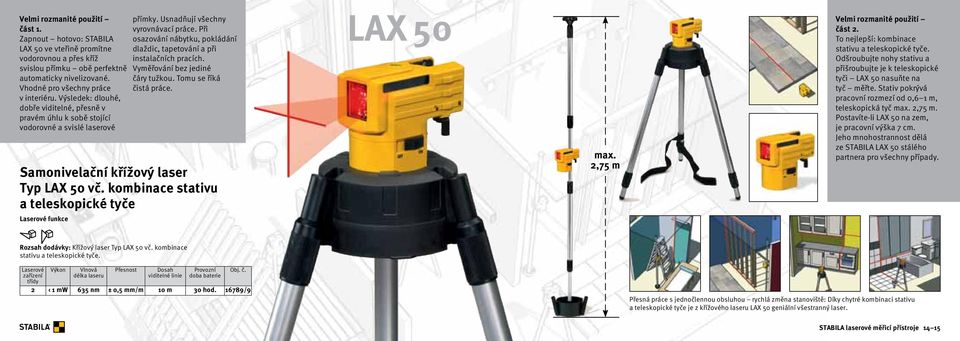

6 Velmi rozmanité použití část 1. Zapnout hotovo: STABILA LAX 50 ve vteřině promítne vodorovnou a přes kříž svislou přímku obě perfektně automaticky nivelizované. Vhodné pro všechny práce v interiéru. Výsledek: dlouhé, dobře viditelné, přesně v pravém úhlu k sobě stojící vodorovné a svislé laserové Laserové funkce přímky. Usnadňují všechny vyrovnávací práce. Při osazování nábytku, pokládání dlaždic, tapetování a při instalačních pracích. Vyměřování bez jediné čáry tužkou. Tomu se říká čistá práce. Samonivelační křížový laser Typ LAX 50 vč. kombinace stativu a teleskopické tyče LAX 50 max. 2,75 m Velmi rozmanité použití část 2. To nejlepší: kombinace stativu a teleskopické tyče. Odšroubujte nohy stativu a přišroubujte je k teleskopické tyči LAX 50 nasuňte na tyč měřte. Stativ pokrývá pracovní rozmezí od 0,6 1 m, teleskopická tyč max. 2,75 m. Postavíte-li LAX 50 na zem, je pracovní výška 7 cm. Jeho mnohostrannost dělá ze STABILA LAX 50 stálého partnera pro všechny případy. Rozsah dodávky: Křížový laser Typ LAX 50 vč. kombinace stativu a teleskopické tyče. Laserové zařízení třídy Výkon Vlnová délka laseru Přesnost Dosah viditelné linie Provozní doba baterie Obj. č. 2 1 mw 635 nm ± 0,5 mm/m 10 m 30 hod /9 Přesná práce s jednočlennou obsluhou rychlá změna stanoviště: Díky chytré kombinaci stativu a teleskopické tyče je z křížového laseru LAX 50 geniální všestranný laser. STABILA laserové měřicí přístroje 14 15

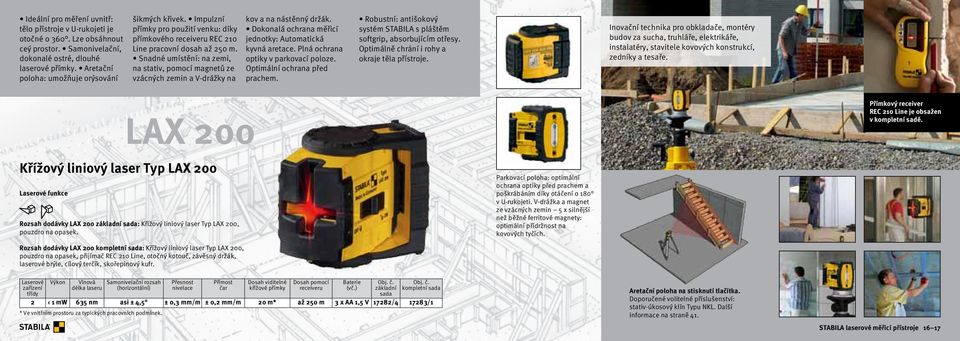

7 Ideální pro měření uvnitř: tělo přístroje v U-rukojeti je otočné o 360. Lze obsáhnout ceý prostor. Samonivelační, dokonalé ostré, dlouhé laserové přímky. Aretační poloha: umožňuje orýsování šikmých křivek. Impulzní přímky pro použití venku: díky přímkového receiveru REC 210 Line pracovní dosah až 250 m. Snadné umístění: na zemi, na stativ, pomocí magnetů ze vzácných zemin a V-drážky na kov a na nástěnný držák. Dokonalá ochrana měřicí jednotky: Automatická kyvná aretace. Plná ochrana optiky v parkovací poloze. Optimální ochrana před prachem. Robustní: antišokový systém STABILA s pláštěm softgrip, absorbujícím otřesy. Optimálně chrání i rohy a okraje těla přístroje. Inovační technika pro obkladače, montéry budov za sucha, truhláře, elektrikáře, instalatéry, stavitele kovových konstrukcí, zedníky a tesaře. Křížový liniový laser Typ LAX 200 Laserové funkce LAX 200 Rozsah dodávky LAX 200 základní sada: Křížový liniový laser Typ LAX 200, pouzdro na opasek. Rozsah dodávky LAX 200 kompletní sada: Křížový liniový laser Typ LAX 200, pouzdro na opasek, přijímač REC 210 Line, otočný kotouč, závěsný držák, laserové brýle, cílový terčík, skořepinový kufr. Parkovací poloha: optimální ochrana optiky před prachem a poškrábáním díky otáčení o 180 v U-rukojeti. V-drážka a magnet ze vzácných zemin 5 x silnější než běžné ferritové magnety: optimální přídržnost na kovových tyčích. Přímkový receiver REC 210 Line je obsažen v kompletní sadě. Laserové Výkon Vlnová Samonivelační rozsah Přesnost Přímost Dosah viditelné Dosah pomocí Baterie Obj. č. Obj. č. zařízení délka laseru (horizontální) nivelace čar křížové přímky receiveru (vč.) základní kompletní sada třídy sada 2 1 mw 635 nm asi ± 4,5 ± 0,3 mm/m ± 0,2 mm/m 20 m* až 250 m 3 x AA 1,5 V 17282/ /1 * Ve vnitřním prostoru za typických pracovních podmínek. Aretační poloha na stisknutí tlačítka. Doporučené volitelné příslušenství: stativ-úkosový klín Typu NKL. Další informace na straně 41. STABILA laserové měřicí přístroje 16 17

8 Samonivelační kyvadlový rotační laser Typ LAPR 150: rychlý, univerzální, nekomplikovaný. Laserové funkce Rozsah dodávky: Rotační laser Typ LAPR 150 s bodovým a liniovým režimem, laserové brýle, cílový terčík, přijímač. Stabilní kufřík na přenášení s úložným prostorem pro náhradní baterie. Laserové Výkon Vlnová Přesnost Přesnost Pracovní Provozní Obj. č. zařízení třídy délka laseru horizontální nivelace vertikální nivelace rozmezí přijímač* doba baterie 2 1 mw 635 nm ± 0,2 mm/m ± 0,3 mm/m 180 m asi 80 hod /7 * při 21 C, za optimálních atmosférických podmínek Změna z horizontální Schránka na baterie: do vertikální polohy: snadná výměna i Kompletní hranolová přímo na stativu. jednotka se ve vodicím kanálu přesně otáčí o 90. LAPR 150 Novinka Nástupce víceúčelového přístroje LAPR 100: optimální technika, vylepšená manipulace, větší výkon. Bez prostojů: rychlá samonivelace prostřednictvím kyvadlové technologie, vhodné pro staveniště. Nivelace je rychlejší než v případě rotačního laseru na motorový pohon. Velký okruh působnosti: 180 m s přijímačem. Nejdůležitější funkce laseru sdružené do jednoho přístroje: rotace horizontální a vertikální, třístupňový scan, kolmice, úhel 90. Kyvadlo je při transportu chráněno nucenou aretací. Ochrana ve všech polohách díky stabilnímu kovovému oblouku a protinárazovému softgrip plášti. Ideální pro provádění staveb zasucha, závěrečnou úpravu interiérů, pro tesaře, elektrikáře, provádění kovových konstrukcí a potěrů, pro truhláře. Dlouhá provozní životnost: cca 80 hodin. IP 54. Perfektní přímý start: set LAPR 150 Další informace na stranách STABILA laserové měřicí přístroje 18 19

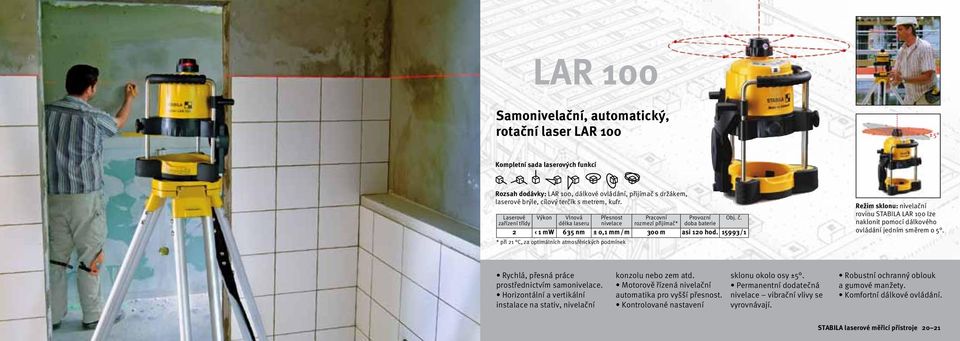

9 LAR 100 Samonivelační, automatický, rotační laser LAR 100 ± 5 Kompletní sada laserových funkcí Rozsah dodávky: LAR 100, dálkové ovládání, přijímač s držákem, laserové brýle, cílový terčík s metrem, kufr. Laserové Výkon Vlnová Přesnost Pracovní Provozní Obj. č. zařízení třídy délka laseru nivelace rozmezí přijímač* doba baterie 2 1 mw 635 nm ± 0,1 mm/m 300 m asi 120 hod /1 * při 21 C, za optimálních atmosférických podmínek Režim sklonu: nivelační rovinu STABILA LAR 100 lze naklonit pomocí dálkového ovládání jedním směrem o 5. Rychlá, přesná práce prostřednictvím samonivelace. Horizontální a vertikální instalace na stativ, nivelační konzolu nebo zem atd. Motorově řízená nivelační automatika pro vyšší přesnost. Kontrolované nastavení sklonu okolo osy ±5. Permanentní dodatečná nivelace vibrační vlivy se vyrovnávají. Robustní ochranný oblouk a gumové manžety. Komfortní dálkové ovládání. STABILA laserové měřicí přístroje 20 21

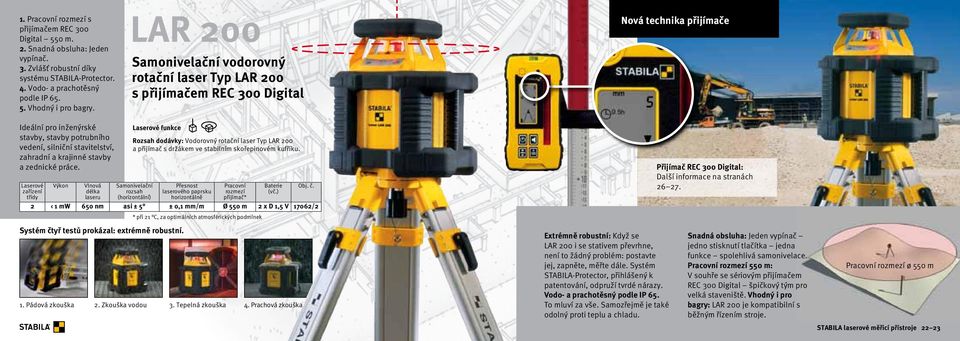

10 1. Pracovní rozmezí s přijímačem REC 300 Digital 550 m. 2. Snadná obsluha: Jeden vypínač. 3. Zvlášť robustní díky systému STABILA-Protector. 4. Vodo- a prachotěsný podle IP Vhodný i pro bagry. LAR 200 Samonivelační vodorovný rotační laser Typ LAR 200 s přijímačem REC 300 Digital Nová technika přijímače Ideální pro inženýrské stavby, stavby potrubního vedení, silniční stavitelství, zahradní a krajinné stavby a zednické práce. Systém čtyř testů prokázal: extrémně robustní. Laserové funkce Rozsah dodávky: Vodorovný rotační laser Typ LAR 200 a přijímač s držákem ve stabilním skořepinovém kufříku. Laserové Výkon Vlnová Samonivelační Přesnost Pracovní Baterie Obj. č. zařízení třídy délka laseru rozsah (horizontální) laserového paprsku horizontálně rozmezí přijímač* (vč.) 2 1 mw 650 nm asi ± 5 ± 0,1 mm/m Ø 550 m 2 x D 1,5 V 17062/2 * při 21 C, za optimálních atmosférických podmínek 1. Pádová zkouška 2. Zkouška vodou 3. Tepelná zkouška 4. Prachová zkouška Extrémně robustní: Když se LAR 200 i se stativem převrhne, není to žádný problém: postavte jej, zapněte, měřte dále. Systém STABILA-Protector, přihlášený k patentování, odpruží tvrdé nárazy. Vodo- a prachotěsný podle IP 65. To mluví za vše. Samozřejmě je také odolný proti teplu a chladu. Přijímač REC 300 Digital: Další informace na stranách Snadná obsluha: Jeden vypínač jedno stisknutí tlačítka jedna funkce spolehlivá samonivelace. Pracovní rozmezí 550 m: V souhře se sériovým přijímačem REC 300 Digital špičkový tým pro velká staveniště. Vhodný i pro bagry: LAR 200 je kompatibilní s běžným řízením stroje. Pracovní rozmezí ø 550 m STABILA laserové měřicí přístroje 22 23

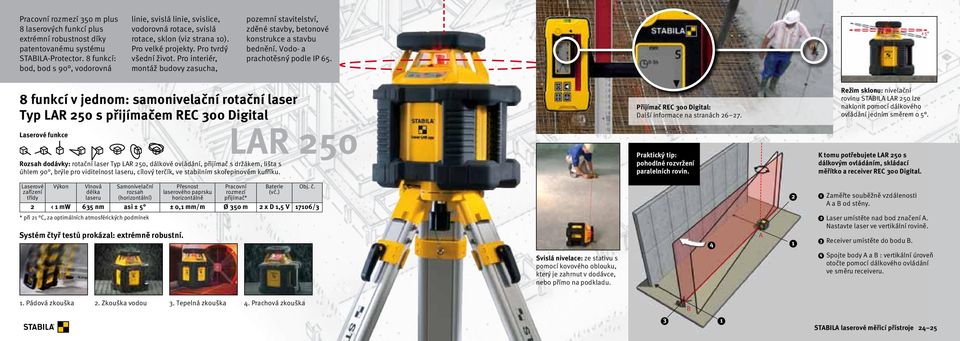

11 Pracovní rozmezí 350 m plus 8 laserových funkcí plus extrémní robustnost díky patentovanému systému STABILA-Protector. 8 funkcí: bod, bod s 90, vodorovná linie, svislá linie, svislice, vodorovná rotace, svislá rotace, sklon (viz strana 10). Pro velké projekty. Pro tvrdý všední život. Pro interiér, montáž budovy zasucha, pozemní stavitelství, zděné stavby, betonové konstrukce a stavbu bednění. Vodo- a prachotěsný podle IP 65. ± 5 8 funkcí v jednom: samonivelační rotační laser Typ LAR 250 s přijímačem REC 300 Digital Laserové funkce Rozsah dodávky: rotační laser Typ LAR 250, dálkové ovládání, přijímač s držákem, lišta s úhlem 90, brýle pro viditelnost laseru, cílový terčík, ve stabilním skořepinovém kufříku. LAR 250 Přijímač REC 300 Digital: Další informace na stranách Praktický tip: pohodlné rozvržení paralelních rovin. Režim sklonu: nivelační rovinu STABILA LAR 250 lze naklonit pomocí dálkového ovládání jedním směrem o 5. K tomu potřebujete LAR 250 s dálkovým ovládáním, skládací měřítko a receiver REC 300 Digital. Laserové Výkon Vlnová Samonivelační Přesnost Pracovní Baterie Obj. č. zařízení třídy délka laseru rozsah (horizontální) laserového paprsku horizontálně rozmezí přijímač* (vč.) 2 1 mw 635 nm asi ± 5 ± 0,1 mm/m Ø 350 m 2 x D 1,5 V 17106/3 * při 21 C, za optimálních atmosférických podmínek Systém čtyř testů prokázal: extrémně robustní. Svislá nivelace: ze stativu s pomocí kovového oblouku, který je zahrnut v dodávce, nebo přímo na podkladu. 4 A Zaměřte souběžně vzdálenosti A a B od stěny. Laser umístěte nad bod značení A. Nastavte laser ve vertikální rovině. 3 Receiver umístěte do bodu B. 4 Spojte body A a B : vertikální úroveň otočte pomocí dálkového ovládání ve směru receiveru. 1. Pádová zkouška 2. Zkouška vodou 3. Tepelná zkouška 4. Prachová zkouška B 3 1 STABILA laserové měřicí přístroje 24 25

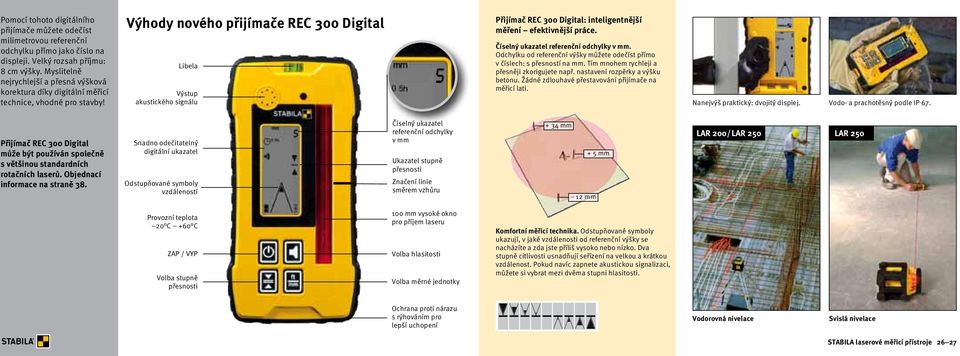

12 Pomocí tohoto digitálního přijímače můžete odečíst milimetrovou referenční odchylku přímo jako číslo na displeji. Velký rozsah příjmu: 8 cm výšky. Myslitelně nejrychlejší a přesná výšková korektura díky digitální měřicí technice, vhodné pro stavby! Výhody nového přijímače REC 300 Digital Libela Výstup akustického signálu Přijímač REC 300 Digital: inteligentnější měření efektivnější práce. Číselný ukazatel referenční odchylky v mm. Odchylku od referenční výšky můžete odečíst přímo v číslech: s přesností na mm. Tím mnohem rychleji a přesněji zkorigujete např. nastavení rozpěrky a výšku betonu. Žádné zdlouhavé přestavování přijímače na měřicí lati. Nanejvýš praktický: dvojitý displej. Vodo- a prachotěsný podle IP 67. Přijímač REC 300 Digital může být používán společně s většinou standardních rotačních laserů. Objednací informace na straně 38. Snadno odečitatelný digitální ukazatel Odstupňované symboly vzdáleností Číselný ukazatel referenční odchylky v mm Ukazatel stupně přesnosti Značení linie směrem vzhůru + 34 mm 12 mm + 5 mm LAR 200/LAR 250 LAR 250 Provozní teplota 20 C +60 C ZAP / VYP Volba stupně přesnosti 100 mm vysoké okno pro příjem laseru Volba hlasitosti Volba měrné jednotky Komfortní měřicí technika. Odstupňované symboly ukazují, v jaké vzdálenosti od referenční výšky se nacházíte a zda jste příliš vysoko nebo nízko. Dva stupně citlivosti usnadňují seřízení na velkou a krátkou vzdálenost. Pokud navíc zapnete akustickou signalizaci, můžete si vybrat mezi dvěma stupni hlasitosti. Ochrana proti nárazu s rýhováním pro lepší uchopení Vodorovná nivelace Svislá nivelace STABILA laserové měřicí přístroje 26 27

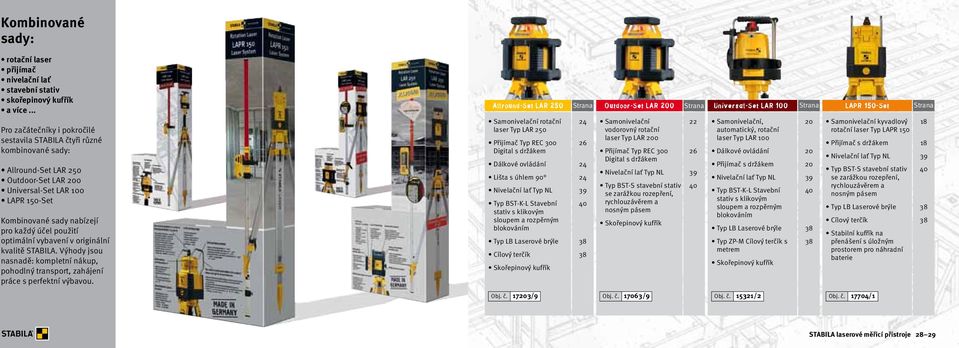

13 Kombinované sady: rotační laser přijímač nivelační lať stavební stativ skořepinový kufřík a více... Pro začátečníky i pokročilé sestavila STABILA čtyři různé kombinované sady: Allround-Set LAR 250 Outdoor-Set LAR 200 Universal-Set LAR 100 LAPR 150-Set Kombinované sady nabízejí pro každý účel použití optimální vybavení v originální kvalitě STABILA. Výhody jsou nasnadě: kompletní nákup, pohodlný transport, zahájení práce s perfektní výbavou. Allround-Set LAR 250 Samonivelační rotační laser Typ LAR 250 Přijímač Typ REC 300 Digital s držákem Dálkové ovládání Lišta s úhlem 90 Nivelační lať Typ NL Typ BST-K-L Stavební stativ s klikovým sloupem a rozpěrným blokováním Typ LB Laserové brýle Cílový terčík Skořepinový kufřík Strana Outdoor-Set LAR 200 Samonivelační vodorovný rotační laser Typ LAR 200 Přijímač Typ REC 300 Digital s držákem Nivelační lať Typ NL Typ BST-S stavební stativ se zarážkou rozepření, rychlouzávěrem a nosným pásem Skořepinový kufřík Strana Universal-Set LAR 100 Samonivelační, automatický, rotační laser Typ LAR 100 Dálkové ovládání Přijímač s držákem Nivelační lať Typ NL Typ BST-K-L Stavební stativ s klikovým sloupem a rozpěrným blokováním Typ LB Laserové brýle Typ ZP-M Cílový terčík s metrem Skořepinový kufřík Strana LAPR 150-Set Samonivelační kyvadlový rotační laser Typ LAPR 150 Přijímač s držákem Nivelační lať Typ NL Typ BST-S stavební stativ se zarážkou rozepření, rychlouzávěrem a nosným pásem Typ LB Laserové brýle Cílový terčík Stabilní kufřík na přenášení s úložným prostorem pro náhradní baterie Obj. č /9 Obj. č /9 Obj. č /2 Obj. č /1 Strana STABILA laserové měřicí přístroje 28 29

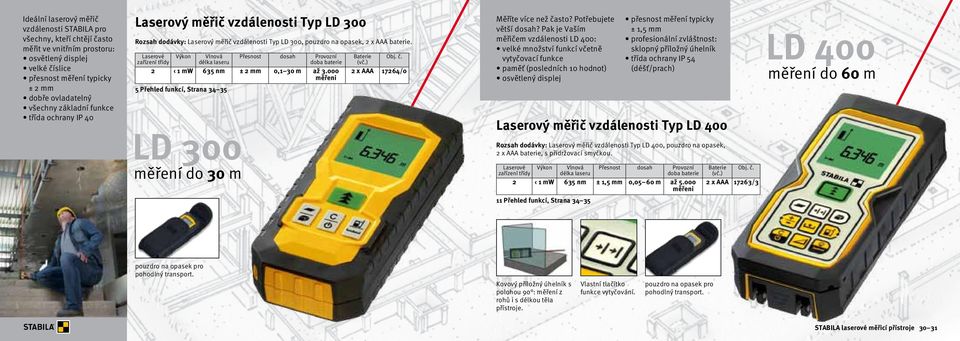

14 Ideální laserový měřič vzdálenosti STABILA pro všechny, kteří chtějí často měřit ve vnitřním prostoru: osvětlený displej velké číslice přesnost měření typicky ± 2 mm dobře ovladatelný všechny základní funkce třída ochrany IP 40 Laserový měřič vzdálenosti Typ LD 300 Rozsah dodávky: Laserový měřič vzdálenosti Typ LD 300, pouzdro na opasek, 2 x AAA baterie. Laserové zařízení třídy Výkon Vlnová délka laseru Přesnost dosah Provozní doba baterie 2 1 mw 635 nm ± 2 mm 0,1 30 m až měřeni 5 Přehled funkcí, Strana LD 300 měření do 30 m Baterie Obj. č. (vč.) 2 x AAA 17264/0 Měříte více než často? Potřebujete větší dosah? Pak je Vaším měřičem vzdálenosti LD 400: velké množství funkcí včetně vytyčovací funkce paměť (posledních 10 hodnot) osvětlený displej Laserové zařízení třídy Výkon Vlnová délka laseru přesnost měření typicky ± 1,5 mm profesionální zvláštnost: sklopný příložný úhelník třída ochrany IP 54 (déšť/prach) Laserový měřič vzdálenosti Typ LD 400 Rozsah dodávky: Laserový měřič vzdálenosti Typ LD 400, pouzdro na opasek, 2 x AAA baterie, s přidržovací smyčkou. Přesnost dosah Provozní doba baterie 2 1 mw 635 nm ± 1,5 mm 0,05 60 m až měřeni 11 Přehled funkcí, Strana Baterie Obj. č. (vč.) 2 x AAA 17263/3 LD 400 měření do 60 m pouzdro na opasek pro pohodlný transport. Kovový příložný úhelník s polohou 90 : měření z rohů i s délkou těla přístroje. Vlastní tlačítko funkce vytyčování. pouzdro na opasek pro pohodlný transport. STABILA laserové měřicí přístroje 30 31

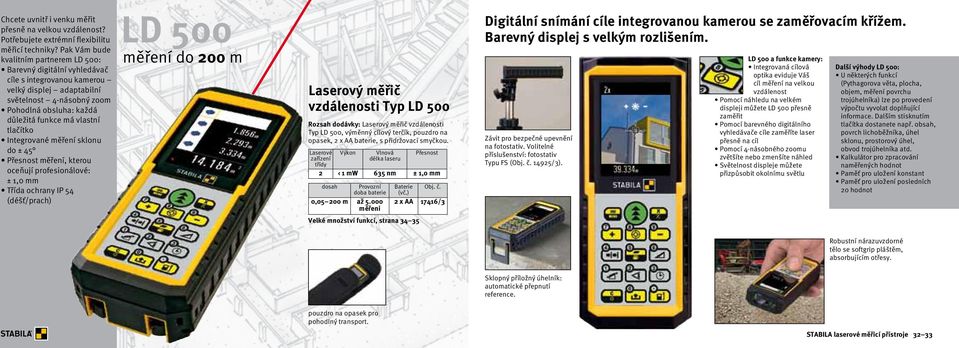

15 Chcete uvnitř i venku měřit přesně na velkou vzdálenost? Potřebujete extrémní flexibilitu měřicí techniky? Pak Vám bude kvalitním partnerem LD 500: Barevný digitální vyhledávač cíle s integrovanou kamerou velký displej adaptabilní světelnost 4-násobný zoom Pohodlná obsluha: každá důležitá funkce má vlastní tlačítko Integrované měření sklonu do ± 45 Přesnost měření, kterou oceňují profesionálové: ± 1,0 mm Třída ochrany IP 54 (déšť/prach) LD 500 měření do 200 m Laserový měřič vzdálenosti Typ LD 500 Rozsah dodávky: Laserový měřič vzdálenosti Typ LD 500, výměnný cílový terčík, pouzdro na opasek, 2 x AA baterie, s přidržovací smyčkou. Laserové zařízení třídy Výkon Vlnová délka laseru Přesnost 2 1 mw 635 nm ± 1,0 mm dosah Provozní doba baterie 0, m až měřeni Velké množství funkcí, strana Baterie Obj. č. (vč.) 2 x AA 17416/3 Digitální snímání cíle integrovanou kamerou se zaměřovacím křížem. Barevný displej s velkým rozlišením. Závit pro bezpečné upevnění na fotostativ. Volitelné příslušenství: fotostativ Typu FS (Obj. č /3). LD 500 a funkce kamery: Integrovaná cílová optika eviduje Váš cíl měření na velkou vzdálenost Pomocí náhledu na velkém displeji můžete LD 500 přesně zaměřit Pomocí barevného digitálního vyhledávače cíle zaměříte laser přesně na cíl Pomocí 4-násobného zoomu zvětšíte nebo zmenšíte náhled Světelnost displeje můžete přizpůsobit okolnímu světlu Další výhody LD 500: U některých funkcí (Pythagorova věta, plocha, objem, měření povrchu trojúhelníka) lze po provedení výpočtu vyvolat doplňující informace. Dalším stisknutím tlačítka dostanete např. obsah, povrch lichoběžníka, úhel sklonu, prostorový úhel, obvod trojúhelníka atd. Kalkulátor pro zpracování naměřených hodnot Paměť pro uložení konstant Paměť pro uložení posledních 20 hodnot Robustní nárazuvzdorné tělo se softgrip pláštěm, absorbujícím otřesy. Sklopný příložný úhelník: automatické přepnutí reference. pouzdro na opasek pro pohodlný transport. STABILA laserové měřicí přístroje 32 33

16 Laserový měřič vzdálenosti: Přehled funkcí 1) Měření délky. 2) Měření plochy. 3) Měření objemu. 4) Stálé měření. 5) Zjiśtění rozměrů řetězu. 6) Pythagorická funkce 1: určení úsečky pomocí dvou pomocných měření. 7) Pythagorická funkce 2: určení jedné úsečky pomocí tří pomocných měření. 8) Pythagorická funkce 3: určení částečné úsečky pomocí tří měření (např. výška okna). 9) Minimálním trvalým měřením se zjišťuje nejkratší vzdálenost mezi dvěma body (minimální trasování). a d 1) 2) 3) 4) 5) LD LD LD LD LD ) 7) 8) 9) 10) LD LD LD 500 LD LD ±45 a 3 2 a 1 11) 12) a 13) 14) 15) c b c b 10) Trvalé měření, např. ke zjištění maximálního úhlopříčného rozměru (maximální trasování). 11) Funkce samospouště: např. měření bez otřesů ze stativu. 12) Vytyčení vzdáleností. 13) Měření lichoběžníku: Umožňuje vyměření diagonálních, ne přímo přístupných vzdáleností. 14) Měření sklonu: senzor sklonu změří sklon mezi ± ) Měření povrchu trojúhelníka: vypočte povrch trojúhelníka změřením jeho ramen. LD LD LD 500 LD 500 LD 500 STABILA laserové měřicí přístroje 34 35

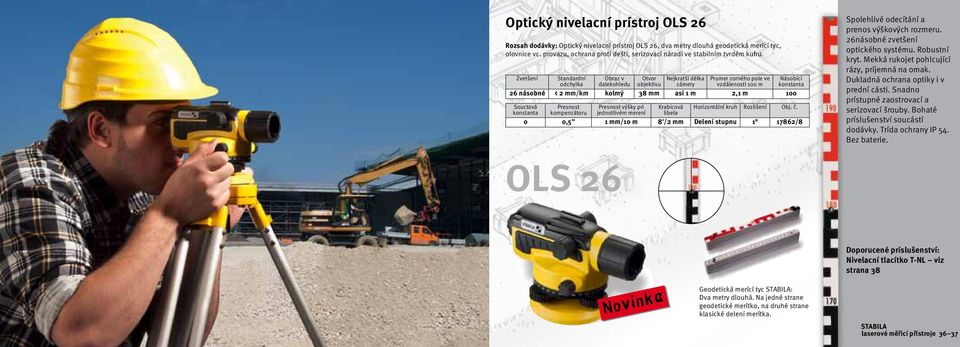

17 Optický nivelacní prístroj OLS 26 Rozsah dodávky: Optický nivelacní prístroj OLS 26, dva metry dlouhá geodetická merící tyc, olovnice vc. provazu, ochrana proti dešti, serizovací náradí ve stabilním tvrdém kufru. Zvetšení Standardní Obraz v Otvor Nejkratší délka Prumer zorného pole ve Násobící odchylka dalekohledu objektivu zámery vzdálenosti 100 m konstanta 26 násobné < 2 mm/km kolmý 38 mm asi 1 m 2,1 m 100 Souctová Presnost Presnost výšky pri Krabicová Horizontální kruh Rozlišení Obj. č. konstanta kompenzátoru jednotlivém merení libela 0 0,5" 1 mm/10 m 8'/2 mm Delení stupnu /8 OLS 26 Spolehlivé odecítání a prenos výškových rozmeru. 26násobné zvetšení optického systému. Robustní kryt. Mekká rukojet pohlcující rázy, príjemná na omak. Dukladná ochrana optiky i v prední cásti. Snadno prístupné zaostrovací a serizovací šrouby. Bohaté príslušenství soucástí dodávky. Trída ochrany IP 54. Bez baterie. Novinka Geodetická merící tyc STABILA: Dva metry dlouhá. Na jedné strane geodetické merítko, na druhé strane klasické delení merítka. Doporucené príslušenství: Nivelacní tlacítko T-NL viz strana 38 STABILA laserové měřicí přístroje 36 37

18 Příslušenství Rotační, liniový a bodový laser Nivelační latě Nivelační latě Typ ZP-M Cílový terčík s metrem Plocha potažená folií s optimální reflexní účinností pro pohodlnou práci za denního světla a na velké vzdálenosti. Laserové brýle Zvyšují viditelnost laserového paprsku o 50 %. Obj. č /8 T-NL eloxované hliníkové nivelační latě. Vhodné i pro optické nivelační přístroje. Teleskopickéaž 400 cm, pohledová stupnice s E-dělením, zadní strana se stupnicí v cm. Obj. č /9 Obj. č /7 NL eloxované hliníkové nivelační latě. Pro všechny laserové přijímače STABILA. Teleskopické až 240 cm, stupnice v mm, dělení ± 50 cm. S nastavitelnými kolejničkami pro optimální čitelnost a rychlé a neproblematické zjištění výšky. Obj. č /5 Rotační laser, přijímač, dálkové ovládání a nivelační lať tvoří vysoce funkční set. Jedna osoba takmůže nivelovat na velkou vzdálenost rychle a jistě. Obzvláště snadná je práce se STABILA nivelační lati NL: 1. Značku nuly na NL zarovnejte na laserový paprsek. 2. Posunutím přijímače na nivelační lati se přijímač na novém měřicím bodu dostane zase do výšky laserového paprsku. 3. Na stupnici NL nyní lze přečíst výškový rozdíl ±. Typ REC 210 Line Pro liniové lasery STABILA s modulovanou linií: Typ LA-2PL, Typ LAX 200. Obj. č /3 Typ REC 300 Digital Referenční odchylku v mm lze přímo odečíst na displeji. Myslitelně nejrychlejší výšková korektura. Může být používán společně s většinou standardních rotačních laserů. Obj. č /2 STABILA laserové měřicí přístroje 38 39

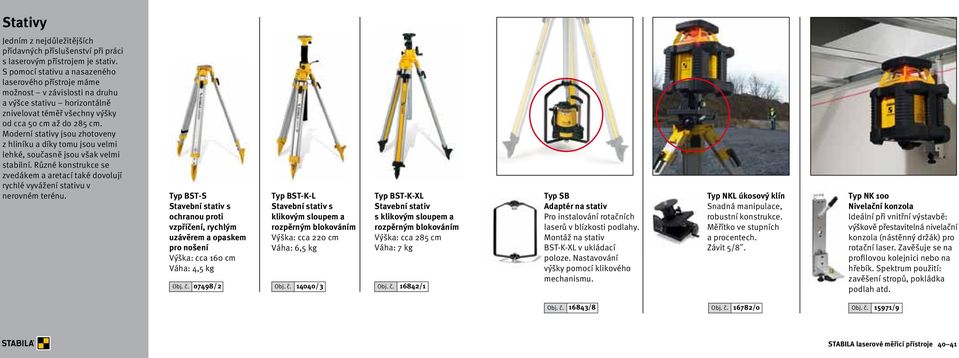

19 Stativy Jedním z nejdůležitějších přídavných příslušenství při práci s laserovým přístrojem je stativ. S pomocí stativu a nasazeného laserového přístroje máme možnost v závislosti na druhu a výšce stativu horizontálně znivelovat téměř všechny výšky od cca 50 cm až do 285 cm. Moderní stativy jsou zhotoveny z hliníku a díky tomu jsou velmi lehké, současně jsou však velmi stabilní. Různé konstrukce se zvedákem a aretací také dovolují rychlé vyvážení stativu v nerovném terénu. Typ BST-S Stavební stativ s ochranou proti vzpříčení, rychlým uzávěrem a opaskem pro nošení Výška: cca 160 cm Váha: 4,5 kg Typ BST-K-L Stavební stativ s klikovým sloupem a rozpěrným blokováním Výška: cca 220 cm Váha: 6,5 kg Typ BST-K-XL Stavební stativ s klikovým sloupem a rozpěrným blokováním Výška: cca 285 cm Váha: 7 kg Obj. č /2 Obj. č /3 Obj. č /1 Typ SB Adaptér na stativ Pro instalování rotačních laserů v blízkosti podlahy. Montáž na stativ BST-K-XL v ukládací poloze. Nastavování výšky pomocí klikového mechanismu. Typ NKL úkosový klín Snadná manipulace, robustní konstrukce. Měřítko ve stupních a procentech. Závit 5/8. Typ NK 100 Nivelační konzola Ideální při vnitřní výstavbě: výškově přestavitelná nivelační konzola (nástěnný držák) pro rotační laser. Zavěšuje se na profilovou kolejnici nebo na hřebík. Spektrum použití: zavěšení stropů, pokládka podlah atd. Obj. č /8 Obj. č /0 Obj. č /9 STABILA laserové měřicí přístroje 40 41
