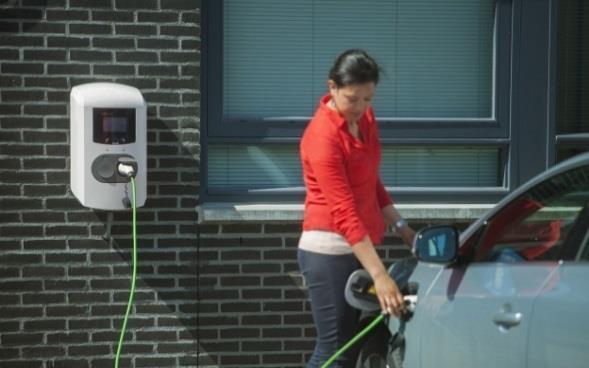

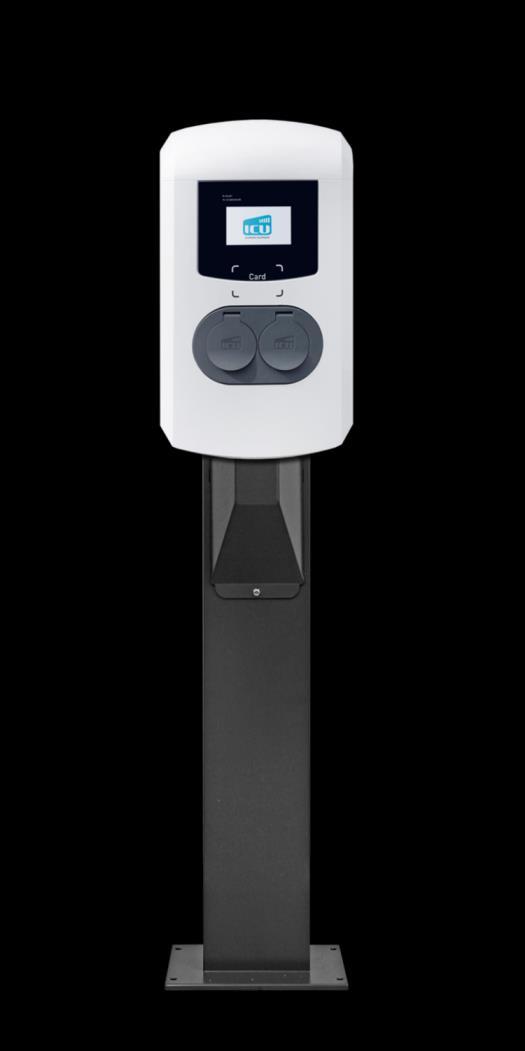

1 CENOVÁ PONUKA NABÍJACÍCH STANÍC PRE ELEKTRICKÉ VOZIDLÁ PACDC Pre: XXXX s.r.o./ pán YYYYY, +421 GSM Vypracoval: Ján Tencer, Dňa: kw duálny wallbox kompatibilný s back-end systémom GreenWay nabíjanie viac ako 1 hod. (2 až 6 hodín na 100% v závislosti od typu vozidla a veľkosti batérie) inteligentný wallbox s komunikáciou cez GPRS monitoring stavu nabíjačky a reporty vzdialený manažment nabíjania prístup cez RFID, alebo smartfón/tablet 2x Mennekes Typ 2 zásuvka s výkonom až do 22 kw (22 kw pripojenie) Duálny AC WALLBOX alt. 1 Dvojzásuvka 1x22kW / 2x11kW, RFID, Displej wallbox ,- / ks oceľový stojan ,- / ks - počet nabíjacích konektorov: 2 - typ konektora: MENNEKES TYP 2 (IEC ) - nabíjací výkon: 1 x 22 kw / 2 x 11 kw - load balancing: Áno - meranie: elektromer na každom konektore - autorizácia: RFID alebo NFC, smartfón - komunikácia: GPRS (SIM karta), TCP/IP, protokol OCPP zobrazenie stavu: farebný displej - obal: sklolaminátový kompozit SMC - rozmery wallboxu (v x š x h) 590 x 338 x 230 mm - váha wallboxu: 25 kg - klimatické prostredie: teplota -20 C až + 40 C, vlhkosť 5% až 95% - ochrana: IP54 - záruka: 2 roky požadovaná príprava pre napojenie stanice: - pripojenie: 40A / 3 fázy / 400 V / 50 Hz - min. dimenzia pripojovacieho kábla Cu: 5 x 6 mm2 (max. vzdialenosť do 50 m) - istič: 40A typ B Dodací termín: 5 týždňov Splatnosť faktúr: 30 dní

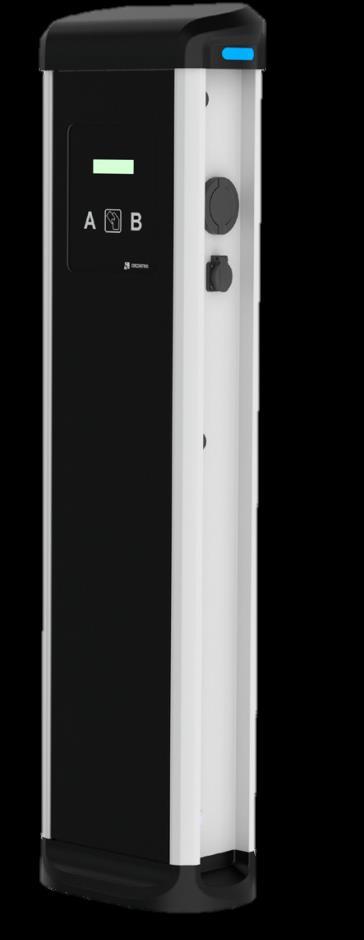

2 2. 22 kw duálna stojanová stanica kompatibilná s back-end systémom GreenWay nabíjanie viac ako 1 hod. (2 až 6 hodín na 100% v závislosti od typu vozidla a veľkosti batérie) inteligentný wallbox s komunikáciou cez GPRS monitoring stavu nabíjačky a reporty vzdialený manažment nabíjania prístup cez RFID, alebo smartfón/tablet 2x Mennekes Typ 2 zásuvka s výkonom až do 22 kw (44 kw pripojenie) Duálna stojanová AC stanica alt. 2 Dvojzásuvka 2x22 kw, RFID, Displej Duálna stanica ,- / ks - počet nabíjacích konektorov: 2 - typ konektora: MENNEKES TYP 2 (IEC ) - nabíjací výkon: 2 x 22 kw - meranie: zúčtovací MID elektromer (CEM c-20) na každom konektore - autorizácia: RFID alebo NFC, smartfón - komunikácia: GSM/GPRS (SIM karta), TCP/IP, protokol OCPP zobrazenie stavu: LCD displej + svetelný indikátor - obal: hliník & ABS - uzamykanie dverí stojanovej stanice: kľúčom - rozmery nabíjacej stanice (v x š x h) 450 x 290 x 1550 mm - váha: 55 kg - klimatické prostredie: teplota -5 C až + 45 C, vlhkosť 5% až 95% - ochrana: IP54/IK10 - záruka: 2 roky príplatková výbava: - teplotný kit do -30 C požadovaná príprava pre napojenie stanice: - pripojenie: 64A / 3 fázy / 400 V / 50 Hz - min. dimenzia pripojovacieho kábla Cu: 5 x 10 mm2 (max. vzdialenosť do 50 m) - istič: 80A typ C - prúdový chránič: typ A 30mA Dodací termín: 5 týždňov od objednávky

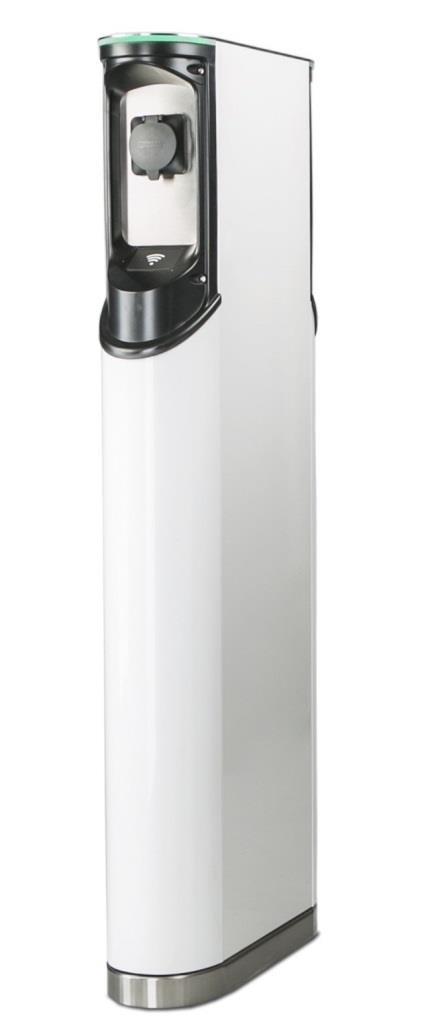

3 3. 22 kw duálna stojanová stanica kompatibilná s back-end systémom GreenWay nabíjanie viac ako 1 hod. (2 až 6 hodín na 100% v závislosti od typu vozidla a veľkosti batérie) inteligentný wallbox s komunikáciou cez GPRS monitoring stavu nabíjačky a reporty vzdialený manažment nabíjania prístup cez RFID, alebo smartfón/tablet 2x Mennekes Typ 2 zásuvka s výkonom až do 22 kw (22 kw pripojenie) Duálna stojanová AC stanica alt. 3 Dvojzásuvka 1x22 kw / 2x11kW, RFID, wallbox ,- / ks - počet nabíjacích konektorov: 2 - typ konektora: MENNEKES TYP 2 (IEC ) - nabíjací výkon: 1 x 22 kw / 2 x 11 kw - dynamic load management: Áno - meranie: MID elektromer (CEM c-20) na každom konektore - autorizácia: RFID alebo NFC, smartfón - komunikácia: GPRS (SIM karta), TCP/IP, protokol OCPP zobrazenie stavu: Trojfarebná indikácia prevádzkového stavu (červená, modrá, zelená) - obal: hliník a nerezová ocel - rozmery nabíjacej stanice (v x š x h) 1375 x 579 x 180 mm - váha wallboxu: 50 kg - klimatické prostredie: teplota -30 C až + 50 C, vlhkosť 5% až 95% - ochrana: IP54/IK10 - záruka: 2 roky - požadovaná príprava pre napojenie stanice: - pripojenie: 40A / 3 fázy / 400 V / 50 Hz - min. dimenzia pripojovacieho kábla Cu: 5 x 6 mm2 (max. vzdialenosť do 50 m) - istič: 40A typ B - prúdový chránič: typ A 30mA Dodacie podmienky: DDP Incoterms 2000 Dodací termín: 7 týždňov

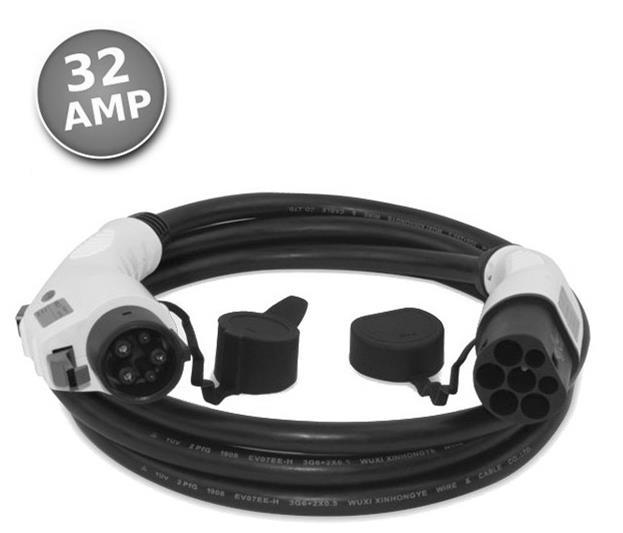

4 4. Cenová ponuka príslušenstva k AC staniciam NABÍJACÍ KÁBEL TYP1 MALE TYP 2 / FEMALE TYP 1, 1x32A cena bez DPH: 199,- /ks - Nabíjací model: Mode 3 - IEC Menovitý prúd: 32 A - Napätie: 230V (1-fáza) - Nabíjací konektor (strana do auta): Typ 1 / SAE J Nabíjací konektor (strana do wallboxu): Typ 2 / IEC Hrúbka kábla / prierez vodičov: 16 mm / 6 mm2 - Prevádzková teplota: - 30 C C - Dĺžka kábla: 5 m - Farba kábla: Čierna - Max. nabíjací výkon: 7,4 kw - Vhodné pre vozidlá: Chevrolet Volt, Fisker Kama, Ford C-MAX Energi, Ford Focus EV, Lighting EV, Mia Electric Van, Mitsubishi Outlander PHEV, Nissan e-nv200, Nissan Leaf, Renault Kangoo, Toyota Prius Plug in Hybrid, Vauxhall Ampera, Kia Soul EV NABÍJACÍ KÁBEL TYP2 MALE TYP 2 / FEMALE TYP 2, 3x32A cena bez DPH: 215,- /ks - Nabíjací model: Mode 2 - IEC Menovitý prúd: 32 A - Napätie: 380V (3-fázy) - Nabíjací konektor (strana do auta): Typ 2 / IEC Nabíjací konektor (strana do wallboxu): Typ 2 / IEC Hrúbka kábla / prierez vodičov: 16 mm / 6 mm2 - Prevádzková teplota: - 30 C C - Dĺžka kábla: 5 m - Farba kábla: Čierna - Max. nabíjací výkon: 22 kw - Vhodné pre vozidlá: BMW i3, VW e-golf, VW e-up, VW PASSAT GTE, Hyundai IONIQ, TESLA S, Mercedes-Benz B250e, Smart ed Dodací termín: 2 týždňov od objednávky Splatnosť faktúr: 14 dní

5 Development - organizácia umiestnenia, projektová dokumentácia, ohláška drobnej stavby *zabezpečí klient - realizácia NN pripojenia, revízia *zabezpečí klient Inštalácia nabíjacej stanice a uvedenie do prevádzky - Inštalácia wallboxu (betónový základ, osadenie, inštalácia, konfigurácia) *500,- - pozn.: v prípade inštalácie bez nutnosti prípravy betónového základu 280,- * indikatívna cena / bude upresnená po obhliadke lokality Záručný a pozáručný servis pre AC nabíjacie stanice - Servisné zásahy - Záznam poruchy diaľkový dohľad automaticky, alebo hlásenie klienta - Identifikácia poruchy do 24h. - Vyriešenie poruchy - v prípade menej závažnej poruchy bez nutnosti výmeny komponentu - do 2 dní - v prípade závažnejšej poruchy s nutnosťou dodania komponentu zo zahraničia bude tento čas dlhší (max. do 4 týždňov) - Záručný servis zdarma - Pozáručný servis 0,45 / km, 30 / hod. (čas a km sa počítajú z miesta výjazdu servisného partnera GreenWay k nabíjacej stanici a späť)

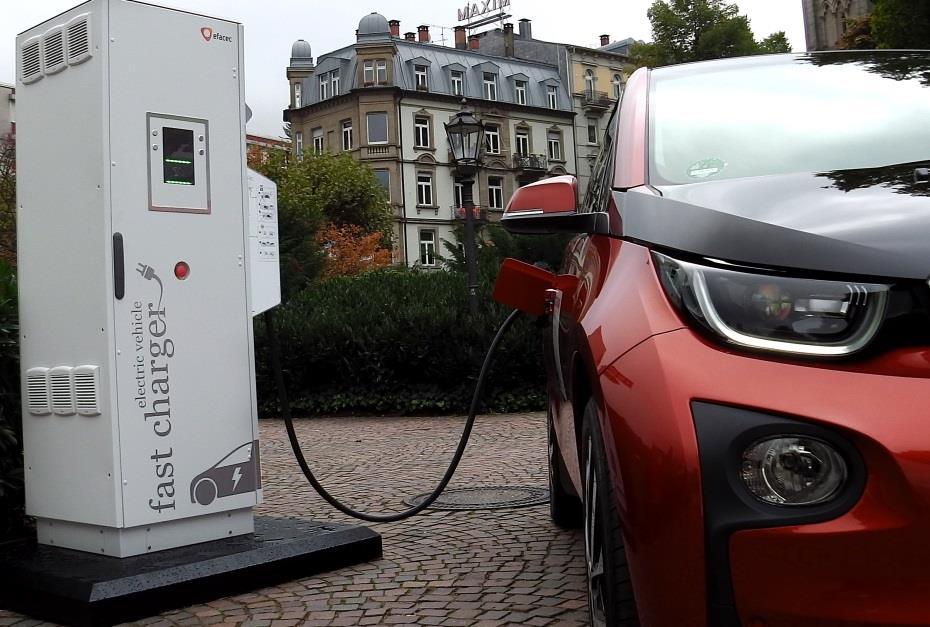

6 1. Rýchlonabíjací stojan s komunikáciou s back-end systémom GreenWay nabíjanie do 30 min. vhodný pre všetky typy elektrických vozidiel prístup cez RFID, alebo smartfón/tablet web rozhranie zviditeľnenie na mapách EFACEC FAST CHARGER QC 45, 2xDC 50 kw, 1xAC 22 kw ,- / ks QC 45, 2xDC 50 kw, 1xAC 43 kw ,- / ks DC DC CHAdeMO CCS AC TYP2 - rozmery (v, š, h) 1800 x 600 x 600 mm - váha cca. 600 kg - nabíjacie konektory 1 x CHAdeMO 1 x CCS 1 x Typ 2 (len vyššia verzia QC45) - požadovaný prúd 125 A až 160 A v závislosti zvolenej konfigurácie AC konektora (22kW/43 kw) - výkon DC 50 kw AC 22 kw, alebo 43 kw - výstupné napätie 400V AC / V DC - meranie spotreby: Áno - autorizácia: RFID - komunikácia: GSM (SIM karta), protokol OCPP vonkajšia teplota - 25 do 50 C - paralelné nabíjanie AC+DC (len verzia s AC) - ochrana IP 54 - záruka 2 roky Dodací termín: 11 týždňov Platby: 50% pri objednávke, 50% pri dodaní Splatnosť faktúr: 30 dní Ceny sú uvedené bez DPH

7 Development - organizácia umiestnenia zabezpečí klient - projektová dokumentácia, ohláška drobnej stavby 800,- Realizácia umiestnenia a pripojenia - NN prípojka 50m, inštalácia stojanu, revízia 3 000,- * - oživenie a uvedenie do prevádzky 1 000,- * indikatívna cena (bude upresnená po vypracovaní elektro-projektovej dokumentácie a výkazu výmeru) Záručný a pozáručný servis a údržba pre DC rýchlonabíjacie stanice Ročná údržba stojanu - Periodické kontroly s ročnou periodicitou - Výmena komponentov (najmä filtre, chladiace ventilátory) - Drobná údržba lokality (očistenie stojanu, odstraňovanie grafity) 1x ročne 500,- Servisné zásahy - Záznam poruchy diaľkový dohľad automaticky, alebo hlásenie klienta - Identifikácia poruchy do 24h. - Vyriešenie poruchy - v prípade závažnejšej poruchy bez nutnosti dodania komponentu zo zahraničia do 2 dní - v prípade závažnejšej poruchy s nutnosťou dodania komponentu zo zahraničia bude tento čas dlhší (max. do 4 týždňov) - Záručný servis zdarma - Pozáručný servis 0,45 / km, 30 / hod. - (čas a km sa počítajú z miesta výjazdu servisného partnera GreenWay k nabíjacej stanici a späť)
