1 Výtisk číslo : Revize : A B C D E F G H Místo stavby : OSTRAVA - ZÁBŘEH Kraj : MORAVSKOSLEZSKÝ Název stavby : REKONSTRUKCE PODLAHY V UČEBNĚ Č.2 - TANEČNÍ ODDĚLENÍ Objekt : Část : PROJEKT STAVBY Zpracovatel : MÁTL A KYŠÁK s.r.o. 1. MÁJE ROŽNOV POD RADHOŠTĚM Investor : ZÁKLADNÍ UMĚLECKÁ ŠKOLA p.o. SOLOGUBOVA 3039/9 A OSTRAVA ZÁBŘEH Stupeň : DOKUMENTACE PRO VÝBĚR ZHOTOVITELE (DPVZ) Datum : KVĚTEN 2015 Číslo zakázky : Název dokladu : PROJEKT STAVBY Číslo dokladu : Počet listů :

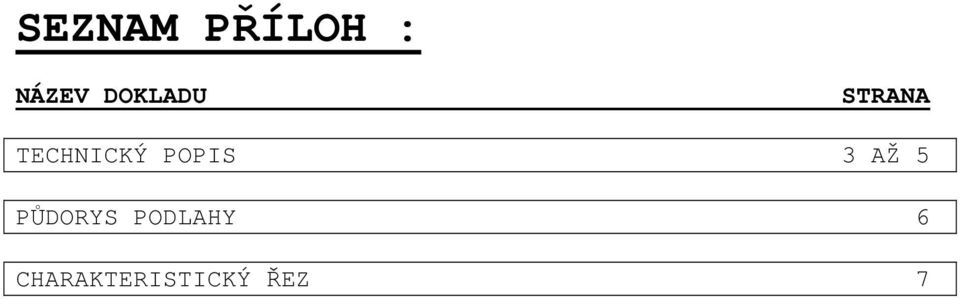

2 SEZNAM PŘÍLOH : NÁZEV DOKLADU STRANA TECHNICKÝ POPIS 3 AŽ 5 PŮDORYS PODLAHY 6 CHARAKTERISTICKÝ ŘEZ 7

3 TECHNICKÝ POPIS IDENTIFIKAČNÍ ÚDAJE Název stavby REKONSTRUKCE PODLAHY V UČEBNĚ Č.2 - TANEČNÍ ODDĚLENÍ Místo stavby Katastrální území : Ostrava -Zábřeh Kraj : Moravskoslezský Předmět projektové dokumentace Charakter stavby : Rekonstrukce Stupeň dokumentace : Dokumentace pro výběr zhotovitele (DPVZ) Dokumentace stavby pro výběr zhotovitele představuje rekonstrukci podlahy v učebně číslo 2 Taneční oddělení v objektu Základní umělecké školy na ulici Sologubova 3039/9 A v Ostravě Zábřehu. Učebna bude po dokončení stavebních prací sloužit stejnému účelu výuka tance. Údaje o stavebníkovi Stavebník : ZÁKLADNÍ UMĚLECKÁ ŠKOLA p.o. SOLOGUBOVA 3039/9 A OSTRAVA ZÁBŘEH Údaje o zpracovateli projektové dokumentace Zpracovatel : MÁTL a KYŠÁK s r.o. 1.máje Rožnov pod Radhoštěm IČO : DIČ : CZ Hlavní projektant : Bohdan Kyšák Číslo ČKAIT : Obor : pozemní stavby SEZNAM VSTUPNÍCH PODKLADŮ Vstupními podklady byly zaměření skutečného rozměru místnosti a místní šetření provedené zpracovatelem, dále pak konzultace a požadavky investora a majitele stavby pro potřeby jejího budoucího využití. POPIS STÁVAJÍCÍHO STAVU KONSTRUKCE Na stávající stropní železobetonové konstrukci je položeno ve dvou vrstvách PVC. Stávající konstrukce stropu a tudíž i podlahy vykazuje plošnou nerovnost.

4 NAVRHOVANÉ KAPACITY STAVBY Podlahová plocha učebny 57,90 m 2 ZÁKLADNÍ PŘEDPOKLADY VÝSTAVBY Zahájení stavby : 07/2015 Ukončení stavby : 08/2015 Stavba bude provedena v jedné etapě, nebo bude termín stanoven po domluvě. ČLENĚNÍ STAVBY NA OBJEKTY A TECHNICKÁ A TECHNOLOGICKÁ ZAŘÍZENÍ Stavba bude členěna do jednoho stavebního objektu : REKONSTRUKCE PODLAHY V UČEBNĚ Č.2 - TANEČNÍ ODDĚLENÍ STAVEBNÍ ŘEŠENÍ Bourací práce : V rámci bouracích prací dojde k demontáži a likvidaci stávající podlahové krytiny dvou vrstev PVC. Dále bude provedeno broušení podkladu stávající železobetonové stropní konstrukce. Při provádění bouracích prací je nutno dodavatelem stavby dodržovat platné bezpečnostní zásady, předpisy a opatření. Konstrukce nové podlahy : Na stávající vybroušenou železobetonovou stropní desku bude provedena penetrace a následně vylita samonivelační stěrka pro eliminaci plošné nerovnosti budoucí finální podlahové vrstvy. Dále bude provedena systémová stěrka pod podlahovou krytinu a montáž speciální podlahové krytiny pro účely tance na bázi PVC. Podlahová krytina bude přilepena systémovým lepidlem, včetně provedení sváru ve spojích. U stěn bude podlahová krytina ukončena obvodovým fabionem, je počítáno i s úpravou rohů a návaznosti na stávající dveře. Technické parametry podlahové krytiny : Celková tloušťka (mm) 2,0 Wear tloušťka vrstvy (mm) 0,7 Délka válců (m) 20,0 Šířka (m) 2,0 Celková hmotnost (kg/m2) 2,1 Zbytková odsazení (maximálně mm) 0,1 Rozměrová stálost (maximálně %) +0,2 Metaná (maximálně mm) 8,0 Požární odolnost (třída) B1 Abraze skupina (skupina) T Odolnost proti oděru (maximálně m) 250 Světlostálost (stupeň) 6 Protiskluznost (třída) DS Povrchová úprava CLP Atributy solvent a těžký kovový bezplatný produkt

5 Skladba konstrukce nové podlahy : A Krytina pro účely tance na bázi PVC Systémové lepidlo Systémová stěrka pod podlahovou krytinu Samonivelační stěrka Penetrace Stávající broušený železobetonový povrch 57,90 m2 2,0 mm 0,5 mm 2,0 mm 5 až 15 mm
