1 A. Technická zpráva OBSAH: 1.0. Identifikační údaje 2.0. Základní údaje o stavbě a provozu 3.0. Technické řešení 4.0. Závěr ODP.PROJEKTANT VYPRACOVAL KONTROLOVAL MIROSLAV VYPUŠŤÁK MIROSLAV VYPUŠŤÁK MIROSLAV VYPUŠŤÁK OBEC : KROMĚŘÍŽ KRAJ: ZLÍNSKÝ FORMÁT A4 INVESTOR : MĚSTO KROMĚŘÍŽ DATUM 03/2012 Stavba: ÚČEL ZD VÝMĚNA POVRCHU TĚLOCVIČNY, ZŠ Slovan - Kroměříž ČÍSLO ZAK. ČÍSLO PARÉ Obsah: T E C H N I C K Á Z P R Á V A Měřítko: Číslo výkresu: A 1

PROJEKTANT VYPRACOVAL KONTROLOVAL MIROSLAV VYPUŠŤÁK MIROSLAV VYPUŠŤÁK MIROSLAV VYPUŠŤÁK OBEC : KROMĚŘÍŽ KRAJ:

2 1.0. Identifikační údaje 1.1. Stavba Název : Výměna povrchu tělocvičny, ZŠ Slovan - Kroměříž Místo : k.ú. Kroměříž, st. parcela č. 4430/1 a 4430/2 Kraj : Zlínský Druh a cha- : jednoduchá stavba sportovního charakteru rakt. stavby 1.2. Investor Název : Město Kroměříž se sídlem : Velké náměstí 115/1, Kroměříž IČO : Projektant Název : Bestprojekt s.r.o. se sídlem : Újezd 450/40, Praha 1 IČO : Základní údaje o stavbě a provozu 2.1. Základní údaje stavby Tato část projektové dokumentace řeší požadavek investora, kterým je výměna stávajícího povrchu větší z dvou tělocvičen v objektu Základní školy Slovan (ZŠ Slovan). Stávající lepený parketový povrch bude nahrazen novým umělým, včetně demontáže některých nepotřebných cvičebních prvků, opravy olištování stávajícího dřevěného obkladu stěn a výměny stávajícího látkového předělu za novou dělící síť Podklady pro zpracování dokumentace zadání investora, kontrolní polohopisné a výškopisné zaměření, odsouhlasený koncept návrhu s investorem 2.3. Charakteristika území stavby Tělocvična tvoří jihovýchodní nároží objektu ZŠ Slovan, která je umístěna v městské části nesoucí stejný název, v jižní části města Kroměříže. Tato je charakteristická rozsáhlou bytovou zástavbou tvořenou bytovými domy, doplněnými objekty občanské vybavenosti, k nimž patří i základní škola. 2

3. Projektant Název : Bestprojekt s.r.o. se sídlem : Újezd 450/40, 11

3 2.4. Stávající stav Podlaha hlavní tělocvičny o rozměrech 30,4x14,4m s přednářaďovnou 11,45x5,8m je opatřena stávající dřevěnou vlysovou podlahou přilepenou do asfaltu na betonový podklad. V ploše podlahy jsou na určených místech přítomny kotevní prvky pro míčové hry (tenis/volejbal) a pro gymnastické nářadí (hrazdy a kladiny). Spodní části stěn jsou opatřeny dřevěným plošným obložením v. 1,65m a 1,80m, s olištováním u podlahy i na horním líci. Ve stěnách jsou přítomny niky pro otopná tělesa a pro tělocvičné nářadí (žebřiny). Na určených místech jsou do stěn zabudovány jednotlivé prvky mobiliáře basketbalové koše, kladiny, žebříky a hrazdy. Stávající vlysový povrch je již za dlouhou dobu svého užívání (od 70. let minulého století) ve špatném technickém stavu. Tento stav je takového charakteru, že neumožňuje kvalitní užívání a může být příčinou úrazu na straně uživatelů tělocvičny Technické řešení 3.1. Bourací práce V rámci uvažované výměny povrchu dojde k celoplošnému odstranění stávající vlysové krytiny podlahy tělocvičny, včetně očištění podkladního betonu od lože vlysů z asfaltu. Bude také přistoupeno k demontáži některých cvičebních prvků (kladin), kotevních prvků pro cvičebné nářadí v podlaze (americká hrazda), látkového předělu (opony). Dojde k demontáži olištování obložení stěn u podlahy. Vzniklá suť bude přemístěna na regulovanou skládku Přípravné práce Pro nová pouzdra sloupků volejbalové a tenisové sítě bude provedena příprava pro uchycení v podlaze. Stávající kotevní prvky pro cvičební nářadí budou prohlédnuta a případně vyspravena, aby mohla dál plnit bezpečně svou funkci. Nové sportovní příslušenství je třeba osadit dle montážního návodu konkrétního výrobce, nejlépe specializovanou firmou a musí mít platný bezpečnostní certifikát!!! 3.3. Malby a nátěry Před prováděním úprav nášlapné vrstvy k-ce podlahy bude proveden úklid plochy a provedena nová malba stěn a stropů tělocvičny jednobarevnou malířskou směsí. Po očištění stávajících cvičebních prvků bude proveden jejich opravný syntetický nátěr, včetně stropních nosníků. Po dokončení těchto prací budou očištěna okna na jižní fasádě tělocvičny. Pro vlastní provádění maleb a nátěrů včetně přidružených prací bude pronajato a sestaveno pojízdné lešení. Jeho použití musí být vzhledem k navrhovaným úpravám na podlaze šetrné vůči podkladu. 3

Spodní části stěn jsou opatřeny dřevěným plošným obložením v. 1,65m a 1,80m, s olištováním u podlahy i na horním líci.

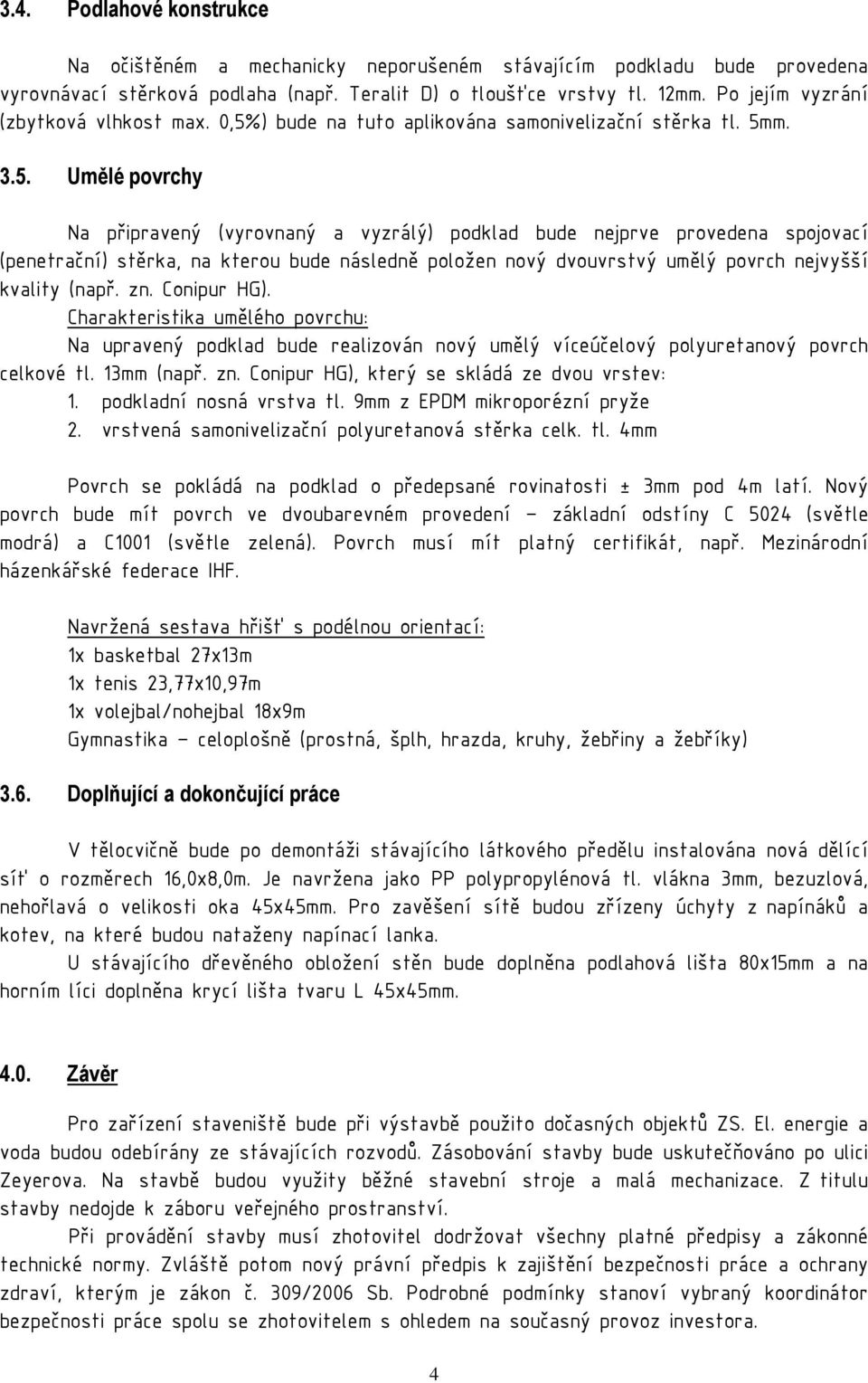

4 3.4. Podlahové konstrukce Na očištěném a mechanicky neporušeném stávajícím podkladu bude provedena vyrovnávací stěrková podlaha (např. Teralit D) o tloušťce vrstvy tl. 12mm. Po jejím vyzrání (zbytková vlhkost max. 0,5%) bude na tuto aplikována samonivelizační stěrka tl. 5mm Umělé povrchy Na připravený (vyrovnaný a vyzrálý) podklad bude nejprve provedena spojovací (penetrační) stěrka, na kterou bude následně položen nový dvouvrstvý umělý povrch nejvyšší kvality (např. zn. Conipur HG). Charakteristika umělého povrchu: Na upravený podklad bude realizován nový umělý víceúčelový polyuretanový povrch celkové tl. 13mm (např. zn. Conipur HG), který se skládá ze dvou vrstev: 1. podkladní nosná vrstva tl. 9mm z EPDM mikroporézní pryže 2. vrstvená samonivelizační polyuretanová stěrka celk. tl. 4mm Povrch se pokládá na podklad o předepsané rovinatosti ± 3mm pod 4m latí. Nový povrch bude mít povrch ve dvoubarevném provedení základní odstíny C 5024 (světle modrá) a C1001 (světle zelená). Povrch musí mít platný certifikát, např. Mezinárodní házenkářské federace IHF. Navržená sestava hřišť s podélnou orientací: 1x basketbal 27x13m 1x tenis 23,77x10,97m 1x volejbal/nohejbal 18x9m Gymnastika celoplošně (prostná, šplh, hrazda, kruhy, žebřiny a žebříky) 3.6. Doplňující a dokončující práce V tělocvičně bude po demontáži stávajícího látkového předělu instalována nová dělící síť o rozměrech 16,0x8,0m. Je navržena jako PP polypropylénová tl. vlákna 3mm, bezuzlová, nehořlavá o velikosti oka 45x45mm. Pro zavěšení sítě budou zřízeny úchyty z napínáků a kotev, na které budou nataženy napínací lanka. U stávajícího dřevěného obložení stěn bude doplněna podlahová lišta 80x15mm a na horním líci doplněna krycí lišta tvaru L 45x45mm Závěr Pro zařízení staveniště bude při výstavbě použito dočasných objektů ZS. El. energie a voda budou odebírány ze stávajících rozvodů. Zásobování stavby bude uskutečňováno po ulici Zeyerova. Na stavbě budou využity běžné stavební stroje a malá mechanizace. Z titulu stavby nedojde k záboru veřejného prostranství. Při provádění stavby musí zhotovitel dodržovat všechny platné předpisy a zákonné technické normy. Zvláště potom nový právní předpis k zajištění bezpečnosti práce a ochrany zdraví, kterým je zákon č. 309/2006 Sb. Podrobné podmínky stanoví vybraný koordinátor bezpečnosti práce spolu se zhotovitelem s ohledem na současný provoz investora. 4

) bude na tuto aplikována samonivelizační stěrka tl. 5m

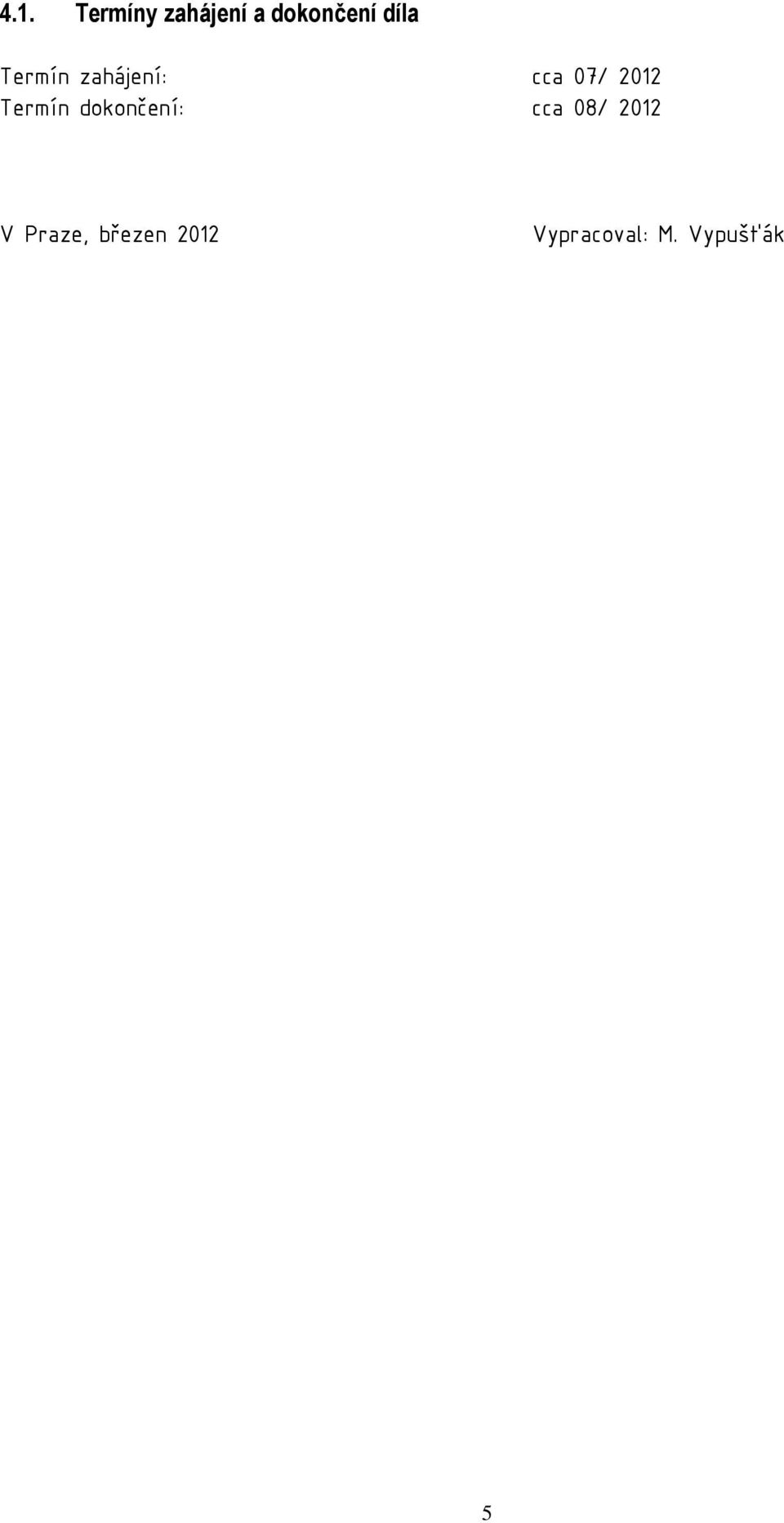

5 4.1. Termíny zahájení a dokončení díla Termín zahájení: cca 07/ 2012 Termín dokončení: cca 08/ 2012 V Praze, březen 2012 Vypracoval: M. Vypušťák 5
