1 Návod k instalaci

2 PřeDMlUva FiloZoFie kvality rozhodli jste se pro krbovou vložku značky Spartherm - srdečně vám děkujeme za důvěru. ve světě přebytku a masové výroby spojujeme své jméno s následujícím krédem: vysoká technická kvalita ve spojení s aktuálním designem a službou zákazníkovi tak, aby byl spokojen a doporučoval nás dalším klientům. nabízíme vám společně s našimi prodejci prvotřídní výrobky, které vás emocionálně osloví a naplní vás pocitem bezpečí, jistoty a pohody. aby se to skutečně podařilo, doporučujeme přečíst si pozorně tento návod k provozu, který vám pomůže se rychle a podrobně seznámit s výrobkem. kromě informací k obsluze zařízení obsahuje návod cenné tipy a rady, jakož i důležité pokyny k bezpečnosti provozu a údržbě krbové vložky tak, aby vám dlouho sloužila. navíc vám ukážeme, jak byste měli krbovou vložku provozovat, aby nezatěžovala životní prostředí. Pokud byste měli další otázky, obraťte se, prosím, na svého prodejce/ kamnáře. věříme, že z provozu krbové vložky budete mít vždy radost, a přejeme vám krásný oheň. váš tým Spartherm G.M. rokossa CZ 2

3 obsah návodu k instalaci // krbové vložky SPartHerM Předmluva filozofie kvality 1. všeobecné pokyny 1.1. Prověřená kvalita 1.2. Pořadí montáže 2. Zásadní požadavky pro stavbu otevřeného krbu 3. instalační prostory a zásobování spalovacím vzduchem 3.1. Zásadní požadavky na instalační prostory pro otevřené krby a nepřípustné prostory 3.2. Provoz otevřených krbů není ohrožen, když otevřené krby nesmějí být instalovány 3.4. Zásobování spalovacím vzduchem 3.5. Potrubí spalovacího vzduchu 4. Uzavírací zařízení ve spalinovém kanálu 4.1. Škrticí klapka str. 2 str. 4 str. 5 str. 6 str. 6 str. 7 str Dřevěné trámy 5.4. izolační vrstvy tloušťky izolačních materiálů (například minerální vata) Předezdívka u stěn vyžadujících ochranu 5.5. Zvláštní opatření protipožární ochrany u římsy z tvrdého dřeva 5.6. Dilatační spára mezi obestavbou a krbovou vložkou 5.7. ochranný kryt krbu 5.8. kouřovod 5.9. Předávání tepla konvekční systémy Uzavřené krbové systémy 6. všeobecné instalační pokyny 7. Zvláštní opatření protipožární ochrany 8. Čištění otevřených krbů str. 11 str. 12 str. 13 str. 14 str. 15 str. 15 str ochrana v oblasti před otvorem topeniště 5.1. Podlahy Zvláštní opatření protipožární ochrany u podlahových krytin v blízkosti topeniště 5.2. nosné konstrukční díly z betonu a železobetonu Zvláštní opatření protipožární ochrany u u přilehlých hořlavých konstrukčních částí str. 8 str. 9 str Zvláštní pokyny pro krbové vložky Spartherm 9.1. Hrdlo kouřovodu 9.2. krbové vložky Spartherm s výsuvnými dvířky 9.3. Manipulační pomůcky 10. technické údaje krbových vložek s str. 16 str. 17 CZ 3

4 1. všeobecné PokYnY tento návod k instalaci Se řídí normou Din en topeniště na Pevná Paliva. Dále je třeba dodržovat národní a regionální předpisy, normy, montážní postupy a předepsané materiály. naše krbové vložky jsou zařízení na časově omezené hoření, nikoli zařízení stáložárná. to znamená, že déle trvajícího provozu se dosáhne opakovaným přikládáním dřeva. všechny krbové vložky podléhají našim vlastním kritériím řízení kvality od vstupní kontroly zboží až po výstupní kontrolu před expedicí. Malé děti, starší osoby nebo osoby, které nemohou dostatečně posoudit důsledky svého jednání: anoko u všech topných těles je vhodné pro tento okruh osob nainstalovat odpovídající ochranné zařízení, neboť sklo a krbová obestavba se mohou ohřát na velmi vysokou teplotu! nebezpečí popálení! tyto osoby nikdy nenechávejte bez dozoru u kamen, která hoří nebo právě dohořela! Upozorněte je prosím na tento zdroj nebezpečí.. na volné plochy krbového zařízení se nesmí odkládat žádné hořlavé předměty. na topné kachle krbové obestavby nepokládejte žádné prádlo za účelem sušení! Stoanony na sušení prádla je možné umístit pouze mimo oblast sálání! Spalováním se uvolňuje tepelná energie, která vede k silnému ohřátí jednotlivých částí krbového zařízení, anoko povrchu kamen, dvířek, ovládací kličky, skla, atd.. vyhněte se dotyku nebo ovlá- CZ 4 dání kamen bez použití odpovídající ochrany (např. žáruvzdorných rukavic). na topeništi se nesmějí provádět žádné úpravy! Zejména se nesmějí montovat žádná přídavná zařízení do spalovacího prostoru nebo spalinových cest či potrubí spalovacího vzduchu, pokud taková zařízení nejsou výslovně schválena firmou Spartherm. Bez takového souhlasu vede anokákoliv úprava topeniště k zániku záruky a k zániku povolení k provozu topeniště. Digestoře, vzduchotechnika apod., které jsou instalovány spolu s topeništěm v jedné místnosti nebo místnostech propojených společnou cirkulací vzduchu, mohou funkci krbové vložky negativně ovlivnit (včetně úniku kouře do místnosti) a bez přijetí příslušných opatření nesmějí být provozovány současně s krbovými kamny. Při provozování více topenišť v jedné místnosti nebo místnostech propojených společnou cirkulací vzduchu je třeba zajistit dostatečný přívod spalovacího vzduchu! U těchto krbových kamen se jedná o topeniště pro dočasné hoření. trvalého hoření nelze dosáhnout omezením přívodu spalovacího vzduchu, nýbrž pouze opakovaným přikládáním dřeva. ŠkoDY Při DoPravě: Zboží zkontrolujte ihned při jeho dodání (pohledová kontrola). Případná poškození bezpodmínečně poznamenejte do dodacího listu. vzápětí informujte svého kamnáře. Při výstavbě obestavby chraňte pohledové plochy krbové vložky před znečištěním a poškozením. technická Data své krbové vložky naleznete na straně 17.

5 CZ 1.1. Prověřená kvalita NAŠE KRBOVÉ VLOŽKY JSOU ATESTOVÁNY PODLE DIN EN A SPLŇUJÍ PODMÍNKY PRO OZNAČENÍ SYMBOLEM CE A = bez samozavíracích dvířek otevřený provoz možný jen za určitých podmínek více připojených spotřebičů do jednoho komína není dovoleno Zařízení typu A doporučujeme provozovat rovněž se zavřenými dvířky. Tím se lépe využije energie dřeva a zvýší se bezpečnost provozu. Při otevřených dvířkách topeniště může dojít prouděním vzduchu nebo při slabém a nerovnoměrném tahu komína k úniku sazí nebo kouře do místnosti. Pro následující spotřebiče platí: více připojených spotřebičů do jednoho komína a otevřený provoz v provedení A bez samozavíracích dvířek není přípustný! MR/MRh/M/Mh Varia Sh Varia C-45h A1 = samozavírací dvířka uzavřený provoz více připojených spotřebičů do jednoho komína je možné U provedení A1 musí být topeniště s výjimkou přikládání vždy uzavřené, aby se zabránilo anokémukoli úniku spalin. Tyto krbové vložky mají samozavírací dvířka topeniště, takže se dvířka otevírají pouze k obsluze topeniště (například čištění ohniště nebo přikládání paliva). CZ 5 U této krbové vložky je možné připojit více spotřebičů na jeden komín. Anokákoliv manipulace se zavíracím mechanismem v provedení A1 je z bezpečnostně technických důvodů zakázaná a vede k zániku záruky a povolení k provozu spotřebiče. Záruka a povolení k provozu spotřebiče zaniká i tehdy, když zákazník provede anokékoli technické změny krbové vložky v jiných částech. Požadovaný typ konstrukce byste měli ještě před objednávkou vyanosnit se svým zákazníkem, popř. s odpovědným kominickým mistrem v místě jeho bydliště Pořadí montáže 1. Stavěcí nohy jsou k přístroji přiloženy zvlášť z důvodů dopravy. 2. Před vyšroubováním aretačního šroubu pro závaží (dopravní pojistka u krbových vložek s výsuvem) položte spotřebič opatrně na záda za účelem zašroubování stavěcích nohou. 3. Přitom můžete současně namontovat na hrdlo spalovacího vzduchu i přípojku externího spalovacího vzduchu za pomoci dodávané stahovací objímky. 4. Krbová vložka musí stát absolutně svisle a vodorovně! 5. Horizontální připojení ke komínu je možné natočením spalinové kupole. Za tímto účelem povolte stahovací objímku, otočte spalinovou kupoli do správné polohy a objímku opět dotáhněte. wieder fixieren.

6 2. ZáSaDnÍ PoŽaDavkY Pro StavBU otevřeného krbu Před instalací krbové vložky je třeba bezpodmínečně překontrolovat správnou funkci regulace vzduchu a případně ji upravit. Před instalací je třeba s příslušným kominickým mistrem konzultovat vhodnost komínu a přívodu spalovacího vzduchu. normy Din a Din je třeba dodržovat a postupovat podle nich. Dále je třeba aplikovat příslušné normy Din en každý otevřený krb vyžaduje svůj vlastní komín. Připojit více spotřebičů do jednoho komína je povoleno pouze u zařízení provozovaných anoko uzavřená (konstrukční typ a1). výpočet komína se provádí podle ustanovení normy Din 4705 t1, t2, popř. en za pomoci hodnot uvedených v tomto návodu. k dodání nabízená konvekční komora nemusí být použita u kachlových krbů. výstavba topeniště se provádí podle odborných kamnářských norem. 3. instalační ProStorY a ZáSoBovánÍ SPalovaCÍM vzduchem 3.1. ZáSaDnÍ PoŽaDavkY na instalační ProStorY Pro otevřené krby a nepřípustné ProStorY otevřené krby smějí být instalovány pouze v prostorech a na místech, u nichž na základě polohy, stavebních poměrů a způsobu využití nehrozí žádná rizika. Zejména u provedení závislého na vzduchu z interiéru musí být zajištěn dostatečný přívod spalovacího vzduchu do prostoru, kde je krbová vložka instalována. Základová plocha místa instalace musí být takového provedení a takové velikosti, aby mohly být otevřené krby řádně provozovány. CZ ProvoZ otevřených krbů není ohrožen, když je zařízení vybaveno takovým bezpečnostním systémem, který samočinně a spolehlivě zabrání vytvoření podtlaku v místě instalace nebo objemový proud spalovacího vzduchu nezbytný pro otevřené krby a objemový proud odvětrávacích zařízení ve svém součtu nezapříčiní v prostorech instalace otevřených krbů a prostorech se společnou cirkulací vzduchu vyšší podtlak než 0,04 mbar otevřené krby nesmějí BÝt instalovány: v prostorech schodišť, kromě obytných budov, které nemají více než dva byty na běžně přístupných chodbách v garážích... v prostorech, v nichž jsou zpracovávány, skladovány nebo vyráběny snadno zápalné látky nebo směsi v takovém množství, že hrozí riziko vznícení nebo výbuchu otevřené krby nesmí být zřizovány v místnostech nebo bytech, které jsou odvětrávány klimatizačními nebo horkovzdušnými zařízeními pomocí ventilátorů, ledaže by byla zajištěna bezriziková funkce otevřeného krbu.

7 CZ 3.4. ZáSoBovánÍ SPalovaCÍM vzduchem otevřené krby smějí být nainstalovány pouze v místnostech, které mají nejméně jedny dveře vedoucí ven nebo okno, které lze otevřít, nebo jsou přímo či nepřímo spojeny s jinými prostory prouděním spalovacího vzduchu; při instalaci v bytech nebo jiných uživatelských jednotkách smí do systému spalovacího vzduchu patřit pouze prostory tohoto bytu nebo uživatelské jednotky. otevřené krby mohou být zřízeny nebo nainstalovány ve výše uvedených prostorech jedině tehdy, pokud do nich může proudit nejméně 360 cm 3 spalovacího vzduchu za hodinu na 1 m 2 otvoru topeniště. Pokud se v prostorech instalace nebo v místnostech, které jsou s instalačními prostorami spojeny, nacházejí jiná topeniště, musí mít otevřené krby podle technických směrnic k dispozici nejméně 540 m 3 spalovacího vzduchu za hodinu na 1 m 2 topeniště a ostatní topeniště kromě toho nejméně 1,6 m 3 spalovacího vzduchu za hodinu na 1 kw celkového jmenovitého výkonu při vypočítaném rozdílu tlaku ve výši 0,04 mbar vůči okolnímu prostředí. anoko směrná hodnota pro výpočet potrubí přívodu vzduchu platí rychlosti proudění kolem 0,15 m/str. U krbu s dvířky o rozměrech 51 x 60 cm toto odpovídá potrubí přívodu vzduchu o rozměru 175 cm 2, tedy o průměru cca 15 cm. tohoto uzavíracího zařízení viditelná. U tohoto provedení musí být potrubí izolované, protože hrozí tvorba kondenzátu. kromě toho by mělo být potrubí vedeno tak, aby se zabránilo pronikání vody nebo jiných látek a aby případně vytvořený kondenzát mohl odtékat PotrUBÍ SPalovaCÍHo vzduchu Potrubí spalovacího vzduchu v budovách s více než dvěma poschodími a potrubím spalovacího vzduchu, které přemosťuje příčky, by mělo být provedeno tak, aby se oheň a kouř nemohly dostat do dalších poschodí nebo protipožárních úseků. Pokud nesmí být spalovací vzduch odebírán z prostoru instalace (např. u domů se vzduchotechnikou), musí být na hrdlo spalovacího vzduchu připojeno potrubí přívodu spalovacího vzduchu. toto potrubí musí být vyvedeno do jiné místnosti. (Dbejte, prosím, na to, aby tato místnost byla dostatečně větraná konzultujte vše se svým kominickým mistrem a dbejte na dodržování protipožárních předpisů, anokož i normy Din ) Pokud by potrubí spalovacího vzduchu mělo být vyvedeno mimo dům, pak musí být opatřeno uzavíracím zařízením. Přitom musí být poloha CZ 7

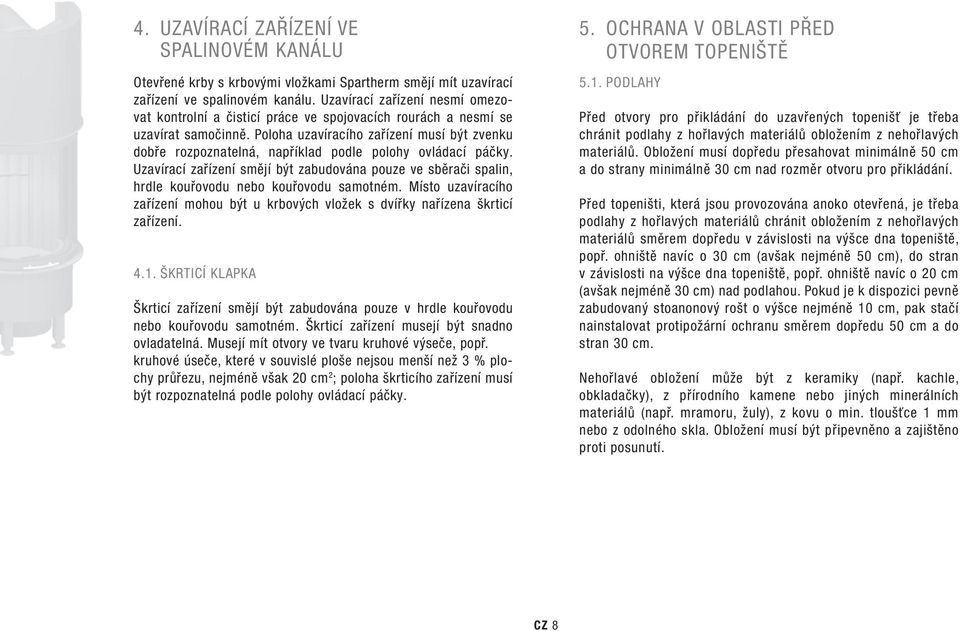

8 4. UZavÍraCÍ ZařÍZenÍ ve SPalinovÉM kanálu otevřené krby s krbovými vložkami Spartherm smějí mít uzavírací zařízení ve spalinovém kanálu. Uzavírací zařízení nesmí omezovat kontrolní a čisticí práce ve spojovacích rourách a nesmí se uzavírat samočinně. Poloha uzavíracího zařízení musí být zvenku dobře rozpoznatelná, například podle polohy ovládací páčky. Uzavírací zařízení smějí být zabudována pouze ve sběrači spalin, hrdle kouřovodu nebo kouřovodu samotném. Místo uzavíracího zařízení mohou být u krbových vložek s dvířky nařízena škrticí zařízení ŠkrtiCÍ klapka Škrticí zařízení smějí být zabudována pouze v hrdle kouřovodu nebo kouřovodu samotném. Škrticí zařízení musejí být snadno ovladatelná. Musejí mít otvory ve tvaru kruhové výseče, popř. kruhové úseče, které v souvislé ploše nejsou menší než 3 % plochy průřezu, nejméně však 20 cm 2 ; poloha škrticího zařízení musí být rozpoznatelná podle polohy ovládací páčky. 5. ochrana v oblasti PřeD otvorem topeniště 5.1. PoDlaHY Před otvory pro přikládání do uzavřených topenišť je třeba chránit podlahy z hořlavých materiálů obložením z nehořlavých materiálů. obložení musí dopředu přesahovat minimálně 50 cm a do strany minimálně 30 cm nad rozměr otvoru pro přikládání. Před topeništi, která jsou provozována anoko otevřená, je třeba podlahy z hořlavých materiálů chránit obložením z nehořlavých materiálů směrem dopředu v závislosti na výšce dna topeniště, popř. ohniště navíc o 30 cm (avšak nejméně 50 cm), do stran v závislosti na výšce dna topeniště, popř. ohniště navíc o 20 cm (avšak nejméně 30 cm) nad podlahou. Pokud je k dispozici pevně zabudovaný stoanonový rošt o výšce nejméně 10 cm, pak stačí nainstalovat protipožární ochranu směrem dopředu 50 cm a do stran 30 cm. nehořlavé obložení může být z keramiky (např. kachle, obkladačky), z přírodního kamene nebo jiných minerálních materiálů (např. mramoru, žuly), z kovu o min. tloušťce 1 mm nebo z odolného skla. obložení musí být připevněno a zajištěno proti posunutí. CZ 8

9 CZ ZvláŠtnÍ opatření ProtiPoŽárnÍ ochrany U PoDlaHovÝCH krytin v BlÍZkoSti topeniště v případě podlahové krytiny, anoko koberec, parkety, apod., je třeba umístit předložku z nehořlavého a ohnivzdorného materiálu (např. přírodní kámen). nejmíň 500 nejmíň 500 popř. výška 300 popř. výška 300 Šířka otvoru CZ 9

10 Pokud je pevně zabudován stoanonový rošt (není součástí dodávky) o výšce minimálně 10 cm, pak stačí dodržet výše uvedené minimální vzdálenosti, avšak měřené od roštu nosné konstrukční DÍlY Z BetonU a ŽeleZoBetonU otevřené krby musí být nainstalovány tak, aby směrem do strany ve vzdálenosti 50 cm od výstupních otvorů teplého vzduchu a směrem nahoru až do výšky 50 cm nad výstupními otvory teplého vzduchu nebyly umístěny žádné nosné konstrukční díly z betonu nebo železobetonu DřevěnÉ trámy ZvláŠtnÍ opatření ProtiPoŽárnÍ ochrany U PoDlaHovÝCH krytin v BlÍZkoSti topeniště 1 Mezi vestavěným nábytkem a krbovým obložením musí být dodržena vzdálenost minimálně 5 cm. 2 U konstrukčních částí, které se dotýkají pouze malými plochami (obložení stěny, podlahy nebo stropu), se doporučuje dodržet vzdálenost 1 cm. 3 od otvoru topeniště musí být směrem dopředu, nahoru a do stran dodržena vzdálenost minimálně 80 cm ke konstrukčním dílům z hořlavých materiálů nebo hořlavých součástí a rovněž i k nábytku; pokud není v montážním návodu nebo návodu k obsluze krbové vložky uvedeno jinak. 4 Je-li po obou stranách instalována provětrávaná ochrana proti sálání, může být vzdálenost snížena na 40 cm. Provětrávaná mezera u ochrany proti sálání přitom musí činit nejméně 2 cm. Dřevěné trámy nesmí být umístěny v oblasti sálání krbové vložky. Dřevěné trámy nad otevřenými krby musí být plně provětrávány s minimální vzdáleností 1 cm. Přímé ukotvení s tepelným mostem není dovoleno izolační vrstvy (viz obr ; Strana 15) na základě údajů zkušebních ústavů a platných norem se veškeré informace vztahují na minerální vatu anoko referenční izolační materiál, anok je dále podrobně vysvětleno. alternativně mohou být použity i jiné vhodné izolační materiály opatřené všeobecně uznávaným atestem. 4 3 CZ 10

11 CZ tloušťky izolačních MateriálŮ Údaje k tloušťkám izolačních materiálů týkajících se vaší krbové vložky naleznete v kapitole technické ÚDaJe začínající na straně 17. k výrobě izolačních vrstev musí být použity rohože, desky nebo obklady ze silikátových izolačních materiálů (kámen, struska nebo keramická vlákna) klasifikační třídy stavebních materiálů a1 podle Din 4102 části 1 s horním teplotním limitem použitelnosti, který dosahuje alespoň 700 C při atestu podle Din 5227 a jmenovité hustotě 80 kg/m 3. ty musejí mít příslušný ukazatel pro izolační materiály podle agi-q 132. Ukazatel pro izolační materiály nesmí na žádném místě obsahovat pořadí číslic 99! Pokud tato izolační vrstva není přidržována stěnami, obložením nebo sousedícími deskami ze všech stran, musí být ukotvena ve vzdálenostech maximálně 33 cm od sebe. Jiné izolační materiály, např. z keramzitu nebo minerálních stavebních materiálů, musí splňovat platné normy. takové materiály musejí být instalovány podle pokynů výrobce. Jednotlivé náhradní izolační materiály vykazují rozdílné hodnoty tepelné vodivosti, z čehož vyplývají různé tloušťky izolačního materiálu. Potřebnou tloušťku izolačního materiálu je možné zjistit z diagramu poskytnutého výrobcem izolačního materiálu. některé izolační materiály mohou být použity současně anoko předezdívka i anoko tepelná izolace. tím se podstatně sníží montážní hloubka. tepelné izolace z kamenných a struskových vláken musejí být položeny tak, aby byly odolné vůči oděru, jinak by cirkulací vzduchu mohly do místnosti unikat drobné částice z izolačních materiálů. Jiné tepelně izolační desky musí být provedeny případně již z výroby anoko odolné vůči oděru. izolační materiály smějí být instalovány pouze s překrytými a utěsněnými spárami. U instalace ve více vrstvách se jednotlivé spoje musejí překrývat. CZ 11

12 PřeDeZDÍvka U Stěn vyžadujících ochranu - Při instalaci otevřeného krbu ke stěně, která vyžaduje ochranu před teplem, je třeba postavit předezdívku. Předezdívka musí přesahovat minimálně 20 cm nad kouřovod. - Předezdívka není nutná, pokud stěna domu: - je silná nejméně 11,5 cm - není postavena z hořlavých materiálů - není nosná stěna z betonu nebo železobetonu - Předezdívka může být provedena tradičně, např. z cihel, ale může být postavena i z výše uvedených tepelně izolačních desek, takže se značně sníží celková konstrukční hloubka oproti tradiční předezdívce s tepelnou izolací. 5.5 DilataČnÍ SPára MeZi obestavbou a krbovou vložkou. 1 Parapet musí být umístěn mimo dosah sálání. 2 Musí zde být provětrávaná mezera o šířce 1 cm nebo je nutné umístit pod parapetem tvarově stálou izolační desku o tloušťce cca 2 cm. 3 vzdálenost mezi vnitřní hranou spalinového sběrače a římsou musí činit nejméně 16,5 cm DilataČnÍ SPára MeZi obestavbou a krbovou vložkou Mezi krbovou vložkou a obložením nesmí být žádné přímé spojení. Proto musí být počítáno s dilatační spárou, která by měla být uzavřena například těsnící páskou. Mějte prosím na paměti, že mezi rámem dvířek a ochranným krytem krbu, popř. montážním rámečkem, musí zůstat vzdálenost min. 6 mm, aby v případě potřeby bylo možné demontovat dvířka krbu (např. výměna skla) ochranný kryt krbu ochranný kryt nesmí mít žádné přímé spojení s krbovou vložkou. Musí být koncipován anoko samonosný. Další požadavky viz kapitola obložení. Mějte prosím na paměti, že mezi rámem dvířek CZ 12

13 CZ a ochranným krytem krbu, popř. montážním rámečkem, musí zůstat vzdálenost min. 6 mm, aby v případě potřeby bylo možné demontovat dvířka krbu (např. výměna skla) kouřovod Hrdlo pro připojení kouřovodu se nachází na spalinovém nástavci krbové vložky. Připojení ke komínu se provádí pokud možno přímo a může být vytvořeno anok svisle, tak i vodorovně. Připojení ke komínu by mělo být provedeno prostřednictvím zazděné komínové zděře, popř. podle pokynů výrobce komínu. kouřovod musí být vytvořen ze šamotových tvarovek pro domácí komíny nebo z ocelových rour o minimální tloušťce plechu 2 mm podle normy Din 1623, Din 1298, Din en roury kouřovodu uvnitř obložení otevřeného krbu musejí být obloženy nejméně 3 cm silnými tvarově stálými, nehořlavými rohožemi z minerální vaty třídy a1 podle Din 4102 části 1, s mezní pracovní teplotou nejméně 750 C na základě zkoušky podle normy Din a pojivem o objemu ne více než 1,2 %; místo rozměru 3 cm musí být dodržen rozměr 6 cm, pokud je obložení spalinového sběrače vyrobeno z kovu. toto ustanovení neplatí, pokud je kouřovod určen ke konvekčnímu vyhřívání vzduchu v místnosti. PoZnáMka: Požadavky na kouřovod podle normy Din části PřeDávánÍ tepla S našimi krbovými vložkami je možné postavit různé typy krbů, a je proto nutné, aby přesnou konstrukci krbu navrhla odborná firma. Je nutné zajistit, aby docházelo k dostatečnému předávání tepla. to je možné docílit horkovzdušnými rozvody v obložení nebo konstrukčními prvky obložení, které jsou schopné předávat teplo sáláním konvekční SYStÉMY U krbů, které jsou určeny k předávání tepla konvekcí (horkovzdušná kamna, otevřené krby, apod.), je třeba dbát na následující body (viz návod, bod 5.8): - Průřez vstupního i výstupního otvoru vzduchu musí činit vždy nejméně 800 cm 2. - nejméně 200 cm 2 otvoru pro vstup vzduchu a 200 cm 2 otvoru pro výstup vzduchu nesmí být uzavíratelných. - Při použití konvekčního pláště musí být osazena všechna čtyři připojovací hrdla. - vzduchová potrubí musejí být z nehořlavých tvarově stálých stavebních materiálů. - v oblasti 30 cm po stranách a 30 cm nad mřížkami výstupu teplého vzduchu nesmí být umístěny žádné hořlavé stavební materiály a předměty, například dřevěný strop nebo vestavný nábytek. CZ 13

14 UZavřenÉ krbové SYStÉMY U uzavřených krbů, které jsou určené k předávání tepla prostřednictvím vnějšího obložení krbu (akumulační pece, systém Hypokaust, systémy s uzavíratelnými konvekčními výstupy apod.), tedy sáláním obestavby, je třeba bezpodmínečně dodržet následující body: krb je třeba navrhnout a postavit podle příslušných odborných pravidel kamnářského řemesla. Zásadně doporučujeme použít dostatečné množství akumulačního materiálu (např. Magnetherm), aby docházelo k optimálnímu využití tepla a nehrozilo nebezpečí přehřátí v teplotních špičkách. velikost kamen, tedy velikost sálavé plochy, je třeba stanovit podle tepelného výkonu a celkové potřeby tepla! Materiál na obložení je třeba vybrat s přihlédnutím k jeho vyššímu namáhání. Stavitel musí provozovatele písemně upozornit na speciální konstrukci/způsob provozu. Množství přikládaného dřeva musí odpovídat schopnosti povrchu obložení předávat teplo, popř. akumulační kapacitě přenosového média (obecně max. 2-3 přikládky za den). Doporučujeme chránit dotykové plochy z hořlavých materiálů navíc k předepsané tepelné izolaci ještě aktivním provětráváním. Tloušťky izolací uváděné na straně 11 platí pouze pro konvekční systémy. U uzavřených krbových systémů musejí být tloušťky izolací vypočítány dle platných norem. U výsuvných dvířek nesmí teplota u závěsů nebo vodicích koleček a ložisek přesáhnout 270 C. Případně je třeba oblasti krbové vložky s pohyblivými mechanickými součástmi speciálně izolovat. Při montáži příslušenství je třeba postupovat podle příslušných montážních pokynů, zejména dodržovat přípustné provozní teploty nebo teplotu okolí, popř. požadavky na snadný přístup. to platí pro následující modely (linear a Prestige): Mini: r1v/r1vh, Z1, Z1 mit nshf, 2l/2r/2lrh, Z1 H 2o/Z1h H 2o, Z1 H 2o Xl/Z1h H 2o Xl, S/Sh, S-FDh : 1v/1vh, 1v/1vh mit nshf, M/Mh, k/kh, k/kh mit nshf, eh, eh mit nshf, Mr/Mrh, Mr/Mrh mit nshf, r/rh, r/rh mit nshf, Ph, MDrh, rdrh : arte: 1v/1vh, 1v H 2o/1vh H 2o, 1v H 2o Xl/1vh H 2o Xl, 1v H 2o XXl/1vh H 2o XXl, 2l/2r/2lh/2rh, 2lh H 2o/2rh H 2o, 2l-100h/2r-100h, 2lrh/2rrh, Ch, FD/FDh, ah, a-fdh, Sh/Srh (Gt), eh, Beh, Bh, B-FDh, B-120h, M-60h, M-80h, M-100h 1vh, Bh, Brh, Xh, X-FDh, 3rl-60h, 3rl-80h, 3rl-100h, U-50h, U-70h, U-90h, Wh CZ 14

15 CZ 6. Všeobecné instalační pokyny U podlah, stropů a přilehlých stěn z nehořlavých stavebních materiál. Důležité upozornění: Krbová vložka musí být instalována na pevném podkladu. 7. Zvláštní opatření protipožární ochrany U hořlavých stavebních materiálů, podlah (stropy z dřevěných trámů), stropů a přilehlých stěn Krbová vložka Spartherm s horizontálním kouřovodem Krbová vložka Spartherm s vertikálním kouřovodem Kompletní izolace vzduchové komory, min. 8 cm silná (viz str. 11 Tloušťky izolačního materiálu) 2 Těsnicí šňůra 3 Komínová zděř nebo objímka 4 Roura kouřovodu (spojovací kus) 5 Mřížka přívodu vzduchu (výstup teplého vzduchu) 6 Vzduchová komora 7 Obkladové zdivo (z nehořlavých stavebních materiálů) 8 Montážní rám (neukládat přímo na vložku) 9 Izolační pásek 10 Krbová vložka Spartherm 11 Klapka přívodu čerstvého vzduchu Mřížka cirkulačního vzduchu (vstup studeného vzduchu) 13 Prodloužení kouřovodu 14 Izolace kouřovodu uvnitř obestavby min. 3 cm silnou tvarově stálou minerální vatou 15 Izolace flexi potrubí 16 Koleno kouřovodu 17 Konvekční komora 18 Izolace konvekční komory 19 Stěna, kterou není třeba chránit, o síle do 10 cm 20 Komín 21 Čisticí otvor CZ Konstrukční díl z hořlavých materiálů (nebo nosná stěna z železobetonu) 2 Výplň z tvarově stálé minerální vaty, min. 8 cm silné 3 Minerální stavební materiály (např. desky z pórobetonu), 10 cm silné 4 Izolace kouřovodu min. 3 cm silnou tvarově stálou minerální vatou 5 Obkladové zdivo z nehořlavých stavebních materiálů 6 Kompletní izolace konvekční komory 7 Konvekční komora z ocelového plechu 8 Izolace z tvarově stálé minerální vaty, cca 8 cm silná (viz str. 11 Tloušťky izolačních materiálů) 9 Stěna z minerálního materiálu, 10 cm silná 10 Izolace z tvarově stálé minerální vaty, cca 8 cm silná 11 Maloplošný tepelný most 12 Betonová deska, min. 6 cm silná

16 8. ČiŠtěnÍ otevřených krbů otevřené krby musí být koncipovány a instalovány tak, aby se horkovzdušná vzduchová potrubí dala snadno čistit, mezery mezi stropem, stěnami a vestavným nábytkem bylo možné snadno prohlédnout a vyklidit a aby nic nebránilo čištění kouřovodu a komína. DOPRAVNÍ POJISTKA 9. ZvláŠtnÍ PokYnY Pro krbové vložky SPartHerM 9.1. HrDlo kouřovodu Hrdlo kouřovodu lze natáčet. lze jej napojit na komín anok vodorovně, tak svisle. Pro boční připojení lze objednat spalinovou kupoli s vývodem 90 a pro vhodnější, přímé připojení spalinovou kupoli s vývodem 0. TRANSPORTSICHERUNG Pozor! Dopravní pojistka! 9.2. krbové vložky SPartHerM S výsuvnými DvÍřkY Před montáží je třeba zcela odstranit dopravní pojistku. výsuvná dvířka bezpodmínečně překontrolujte předtím, než krbovou vložku obestavíte ManiPUlaČnÍ PoMŮCkY 9.3. ManiPUlaČnÍ PoMŮCkY některé modely jsou vybaveny pro použití pomůcek k nošení těžkých břemen. CZ 16

17 CZ 10. technické ÚDaJe krbových vložek Změny a omyly vyhrazeny Mini r1v/r1vh CZ 17 Mini Z1 Mini Z1 nshf Mini S/Sh 1v 1v nshf/ 1vh nshf Jmenovitý tepelný výkon kw (uzavřený provoz) 6,0 7,0 10,0 7,0 9,0 10,0 9,0 11,0 rozsah tepelného výkonu kw 4,5 7,8 4,9 9,1 7,0 13,0 4,9 9,1 6,3 11,7 7,0 13,0 6,3 11,7 7,7 14,3 Účinnost (%) 84,1 78,1 87,3 78,1 78,0 82,0 78,0 78,3 všeobecné údaje Doporuč. průměr komína Průměr spalinové kupole (mm) Hmotnost kg (cca) / Min. průřez přívodního a cirkulačního potrubí (s motorem pro cirkulaci horkého vzduchu) cm Min. průřez přívodního a cirkulačního potrubí (bez motoru pro cirkulaci horkého vzduchu) cm 2 750/ / / / / / / /1710 Množství proudění spalin g/s 13,1 20,9 17,8 26,4 26,4 43,1 Provoz při otevřeném ohništi teplota spalin C (vícenásobné teplota spalin za přídavnou topnou plochou C připojení na komín Požadovaný přepravní tlak v Pa je nepřípustné) Doporuč. průměr pro vyrovnání prostorového objemu (cm) Množství proudění spalin g/s 5,4 7,5 7,6 8,8 9,2 10,7 9,2 10 Provoz při teplota spalin C (470 u hrdla) (430 u hrdla) zavřeném ohništi (vícenásobné Požadovaný přepravní tlak v Pa připojení na komín Co 2 (%) 10,6 8,6 11,1 7,9 9,2 7,5 9,2 9,5 je možné) Požadovaný průměr podle předpisů v cm Spotřeba spalovacího vzduchu m 3 /h 16,4 25,5 25,2 27,6 30, ,6 36,1 konvekce % rozložení tepla Sklo % H 2 o % vzdálenosti od stěny v cm 10,7 10,0 10,0 9,3 9,8 9,8 9,8 10,1 topné komory od podlahy v cm Zadní stěna v cm ,5 5,5 5,5 5,5 13 tepelná izolace (příklad minerální Podlaha v cm 5, ,2 4,2 4,2 4,2 0 vata podle Boční stěna v cm ,5 5,5 5,5 5,5 13 agi-q 132) Předezdívka před chráněnou stěnou v cm konstrukce typu a ano ano ano ano ano ano konstrukce typu a1 ano ano ano ano ano ano ano ano atesty a hodnoty BimSCHv. 1. stupeň ano ano ano ano ano ano ano ano BimSCHv. 2. stupeň ano ano ano ano ano ano ano ano 15a BvG ano ano ano ano ano ano ano ano 1vh 1v

18 1vh Sh Srh ah Bh B-120h M-60h M-80h M-100h všeobecné údaje Provoz při otevřeném ohništi (vícenásobné připojení na komín je nepřípustné) Provoz při zavřeném ohništi (vícenásobné připojení na komín je možné) rozložení tepla vzdálenosti topné komory tepelná izolace (příklad minerální vata podle agi-q 132) atesty a hodnoty Jmenovitý tepelný výkon kw (uzavřený provoz) 11,0 11,0 11,0 11,0 11,0 15,0 7,0 9,0 11,0 rozsah tepelného výkonu kw 7,7 14,3 7,7 14,3 7,7 14,3 7,7 14,3 7,7 14,3 10,5 19,5 4,9 9,1 6,3 11,7 7,7 14,3 Účinnost (%) 78,3 80,0 78,6 80,4 78,4 78,0 78,4 78,1 78,4 Doporuč. průměr komína Průměr spalinové kupole (mm) Hmotnost kg (cca) Min. průřez přívodního a cirkulačního potrubí (s motorem pro cirkulaci horkého vzduchu) cm Min. průřez přívodního a cirkulačního potrubí (bez motoru pro cirkulaci horkého vzduchu) cm / / / / / / / / /1560 Množství proudění spalin g/s 43,1 22,1 48,1 45,8 22,8 21,7 45,8 teplota spalin C teplota spalin za přídavnou topnou plochou C Požadovaný přepravní tlak v Pa Doporuč. průměr pro vyrovnání prostorového objemu (cm) Množství proudění spalin g/s 10 9, ,3 11,9 15,4 6,8 9,1 11,9 teplota spalin C Požadovaný přepravní tlak v Pa Co 2 (%) 9,5 10,1 9,6 10,2 8,5 8,9 9,9 8,9 8,5 Požadovaný průměr podle předpisů v cm x15 2x Spotřeba spalovacího vzduchu m 3 /h 36,1 33,1 35,6 32, ,5 22,1 31,6 40 konvekce % Sklo % H 2 o % od stěny v cm 10,1 14,9 11,0 9,0 8,4 9,7 7,4 8,1 8,6 od podlahy v cm Zadní stěna v cm 13 11, ,5 10,3 10,3 8,5 Podlaha v cm Boční stěna v cm 13 8, ,5 10,3 10,3 8,5 Předezdívka před chráněnou stěnou v cm konstrukce typu a ano ano ano ano ano ano ano konstrukce typu a1 ano ano ano ano ano ano ano ano ano BimSCHv. 1. stupeň ano ano ano ano ano ano ano ano ano BimSCHv. 2. stupeň ano ano ano ano ano 15a BvG ano ano ano ano ano ano ano ano ano CZ 18

19 CZ M-60h Get M-60h Get + DH arte 1vh arte Bh arte Xh Bravo/ Bravo h Bravo nshf Bravo h nshf 8,0 8,0 8,0 11,0 11,0 8,0 9,0 9,0 6,0 11,0 11,0 11,0 11,0 11,0 7,0 7,0 5,6 10,4 5,6 10,4 5,6 10,4 7,7 14,3 7,7 14,3 5,6 10,4 6,3 11,7 6,3 11,7 4,5 7,8 7,7 14,3 7,7 14,3 7,7 14,3 7,7 14,3 7,7 14,3 4,9 9,1 4,9 9,1 80,0 80,0 81,5 78,6 78,2 80,3 86,2 86,2 78,3 78,3 78,3 80,4 79,0 78,2 78,4 78, / / / / / / / / / / / / / / / /900 18,9 22,4 28,5 24,7 23,8 43,1 43,1 48,1 23,8 28,5 20,1 20, ,3 7,3 7,1 10,7 11,6 8 8,3 8,3 5, ,3 11,5 11,6 6,7 6, (320 u hrdla) (320 u hrdla) ,3 9,5 9,9 9,7 8,6 10,5 10,6 10,6 10 9,5 9,5 10,2 8,4 8,6 9,2 9, x ,2 26,2 24,3 35,2 39,8 23, ,7 36,1 36,1 32,8 40,3 39,8 23,7 23, ,0 6,0 9,3 10,9 6,1 7,5 8,5 8,5 7,3 12,6 12,6 12,9 11,2 9,6 10,2 10, ,1 8 10,5 10,3 10,5 10, ,5 10, ,5 5,5 5,5 4, ,2 5, ,2 8 10,5 10,3 10,5 10, , ,5 10, ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano Změny a omyly vyhrazeny CZ 19 Mini S-FDh FD FDh a-fdh B-FDh arte X-FDh Mini 2l/2r Mini 2lrh

20 všeobecné údaje Provoz při otevřeném ohništi (vícenásobné připojení na komín je nepřípustné) Provoz při zavřeném ohništi (vícenásobné připojení na komín je možné) rozložení tepla vzdálenosti topné komory tepelná izolace (příklad minerální vata podle agi-q 132) atesty a hodnoty 2l/2r 2lh/ 2rh 2l-55h Get 2l-55h Get + DH 15a BvG ano ano ano ano ano ano ano ano ano CZ 20 2l/2r- 100h 2lrh/ 2rrh 2r-55h Get 2r-55h Get + DH Jmenovitý tepelný výkon kw (uzavřený provoz) 11,7 11,7 7,0 7,0 11,0 11,7 7,0 7,0 8,0 rozsah tepelného výkonu kw 8,2 15,2 8,2 15,2 4,9 9,1 4,9 9,1 7,7 14,3 8,2 15,2 4,9 9,1 4,9 9,1 5,6 10,4 Účinnost (%) 80,0 80,0 80,6 80,6 79,3 80,0 80,6 80,6 82,1 Doporuč. průměr komína Průměr spalinové kupole (mm) Hmotnost kg (cca) Min. průřez přívodního a cirkulačního potrubí (s motorem pro cirkulaci horkého vzduchu) cm Min. průřez přívodního a cirkulačního potrubí (bez motoru pro cirkulaci horkého vzduchu) cm / / / / / / / / /1070 Množství proudění spalin g/s 21,2 21,2 20,2 21,2 teplota spalin C teplota spalin za přídavnou topnou plochou C Požadovaný přepravní tlak v Pa Doporuč. průměr pro vyrovnání prostorového objemu (cm) Množství proudění spalin g/s 9,6 9,6 6,5 6,5 12 9,6 6,5 6,5 7,53 teplota spalin C Požadovaný přepravní tlak v Pa Co 2 (%) ,7 9,7 8,2 10 9,7 9,7 9,2 Požadovaný průměr podle předpisů v cm Spotřeba spalovacího vzduchu m 3 /h 33,5 33,5 22,6 22,6 41,1 33,5 22,6 22,6 25,8 konvekce % Sklo % H 2 o % od stěny v cm 12,3 12,3 7,4 7,4 9,6 12,3 7,4 7,4 11,9 od podlahy v cm Zadní stěna v cm ,5 10,3 7 15,5 11,1 Podlaha v cm , Boční stěna v cm 7 7 6,2 10,3 7 6,2 8,6 Předezdívka před chráněnou stěnou v cm konstrukce typu a ano ano ano ano konstrukce typu a1 ano ano ano ano ano ano ano ano ano BimSCHv. 1. stupeň ano ano ano ano ano ano ano ano ano BimSCHv. 2. stupeň ano ano ano ano ano ano ano ano ano C-45h

21 CZ Ch arte U-50h arte U-70h arte U-90h arte 3rl-60h arte 3rl-80h arte 3rl-100h Mr Mrh r r/rh nshf rh Ph MDrh rdrh eh 9,0 9,0 11,0 13,0 7,5 9,0 11,0 9,0 9,0 9,0 10,0 9,0 7,0 9,0 11,0 11,0 6,3 11,7 6,3 11,7 7,7 14,3 9,1 16,9 5,3 9,8 6,3 11,7 7,7 14,3 6,3 11,7 6,3 11,7 6,3 11,7 7,0 13,0 6,3 11,7 4,9 9,1 6,3 11,7 7,7 14,3 7,7 14,3 79,6 79,5 78,5 78,1 83,9 81,4 78,2 81,1 81,1 78,0 82,0 78,0 79,8 78,3 78,0 78, / / / / / / / / / / / / / / / / / / / / / / ,4 23,7 26, ,4 26,4 16,4 28,4 26,2 22, ,8 8,6 11,3 13,4 7 7,3 10,3 7,1 7,1 9,2 10,7 9,2 7,9 9,4 12, (430 u hrdla) ,7 9,3 9,2 9,2 9,3 10,1 9,8 11,7 11,7 9,2 7,5 9,2 8,3 9,2 7,4 9, ,4 29,6 37, ,4 23, ,3 29,3 30, ,6 25,7 30,4 46,2 35, ,8 14,9 18,0 19,0 4,8 4,4 10,1 11,6 11,6 11,0 11,0 11,0 10,0 11,7 15,5 11, ,5 8,5 8,6 8,6 10,5 8,6 8,6 5,5 5,5 5,5 10,5 10, ,2 5, , ,2 4,2 4,2 0 10, ,6 8,6 10,5 8,6 8 5,5 5,5 5,5 10,5 10, ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano ano Změny a omyly vyhrazeny CZ 21

22 Beh arte Brh CZ 22 M M/Mh nshf Mh k k/kh nshf Jmenovitý tepelný výkon kw (uzavřený provoz) 11,0 11,0 8,0 9,0 8,0 9,0 10,0 9,0 8,0 rozsah tepelného výkonu kw 7,7 14,3 7,7 14,3 5,6 10,4 6,3 11,7 5,6 10,4 6,3 11,7 7,0 13,0 6,3 11,7 5,6 10,4 Účinnost (%) 78,4 78,6 78,0 82,8 78,0 78,0 82,0 78,0 78,1 všeobecné údaje Doporuč. průměr komína Průměr spalinové kupole (mm) Hmotnost kg (cca) / / Min. průřez přívodního a cirkulačního potrubí (s motorem pro cirkulaci horkého vzduchu) cm Min. průřez přívodního a cirkulačního potrubí (bez motoru pro cirkulaci horkého vzduchu) cm / / / / / / / / /970 Množství proudění spalin g/s 45,8 22,4 23,3 23,3 26,4 26,4 21,7 Provoz při otevřeném ohništi teplota spalin C (vícenásobné teplota spalin za přídavnou topnou plochou C připojení na komín Požadovaný přepravní tlak v Pa je nepřípustné) Doporuč. průměr pro vyrovnání prostorového objemu (cm) Množství proudění spalin g/s 11,9 10,7 7,7 8,8 7,7 9,2 10,7 9,2 7,6 Provoz při teplota spalin C (330 u hrdla) (430 u hrdla) zavřeném ohništi (vícenásobné Požadovaný přepravní tlak v Pa připojení na komín Co 2 (%) 8,5 9,7 9,6 9,1 9,6 9,2 7,5 9,2 9,3 je možné) Požadovaný průměr podle předpisů v cm 2x Spotřeba spalovacího vzduchu m 3 /h 40 35, , , ,6 26,9 konvekce % rozložení tepla Sklo % H 2 o % vzdálenosti od stěny v cm 9,7 6,8 12,2 12,2 12,2 12,7 12,7 12,7 13,3 topné komory od podlahy v cm Zadní stěna v cm 8 10, ,5 5,5 5,5 8 tepelná izolace (příklad minerální Podlaha v cm ,2 4,2 4,2 0 vata podle Boční stěna v cm 8 10, ,5 5,5 5,5 8 agi-q 132) Předezdívka před chráněnou stěnou v cm konstrukce typu a ano ano ano ano ano ano ano konstrukce typu a1 ano ano ano ano ano ano ano ano ano atesty a hodnoty BimSCHv. 1. stupeň ano ano ano ano ano ano ano ano ano BimSCHv. 2. stupeň ano ano ano ano ano 15a BvG ano ano ano ano ano ano ano ano ano kh eh

23 CZ Eh NSHF Mini Z1 H 2 O 11,0 7,0 / do vody 5,5 Mini Z1 H 2 O XL 10,0 / do vody 8,0 Mini Z1h H 2 O XL 10,0 / do vody 8,0 Varia 1V H 2 O 11,0 / do vody 5,5 Varia 1Vh H 2 O 11,0 / do vody 5,5 Varia 1V H 2 O XL 14,4 / do vody 10,0 Varia 1Vh H 2 O XL 14,4 / do vody 10,0 Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Změny a omyly vyhrazeny CZ 23 Varia 1V H 2 O XXL 21,2 / do vody 15,6 Varia 1Vh H 2 O XXL 21,2 / do vody 15,6 Varia 2Lh/2Rh H 2 O 14,7 / do vody 8,4 Nova E H 2 O Nova F - Air Renova A H 2 O Renova B - Air 14,0 / do vody 9,0 10,1 13,4 / do vody 6,9 8,8 7,7 14,3 4,9 9,1 7,0 13,0 7,0 13,0 7,7 14,3 7,7 14,3 10,1 18,7 10,1 18,7 14,8 22,0 14,8 22,0 10,3 19,1 9,8 18,2 7,1 13,1 9,4 17,4 6,2 11,4 84,8 85,9 86,0 86,0 82,2 82,2 81,3 81,3 85,9 85,9 81,9 89,6 89,0 89,3 88, / /100 80/100 80/ / / / / / / / / / / /1700 8,7 6 7,5 7,5 9,6 9,6 15,2 15,2 18,9 18,9 12,2 12,7 9,2 12,8 9, (430 u hrdla) ,2 9,6 11,1 11,1 9,6 9,6 7,8 7,8 8,6 8,6 8,2 8,2 8,1 7, ,8 25,6 25,6 34,2 34,2 55,2 55,2 69,6 69, ,3 34,1 47,3 34, ,3 2,0 2,0 2,0 2,4 2,4 2,6 2,6 2,5 2,5 2,0 6,0 10,0 6,0 10, ,2 5,2 5, , ,2 5,2 5,2 5,5 5, ,2 5,2 5, , Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano
