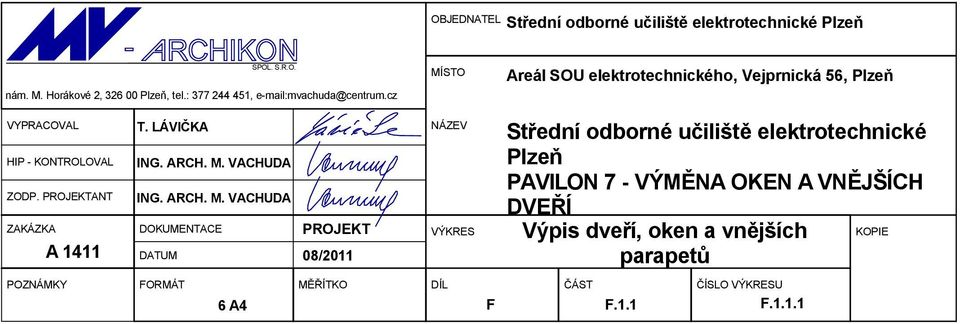

1 OBJEDNATEL Střední odborné učiliště elektrotechnické Plzeň SPOL. S.R.O. nám. M. Horákové 2, Plzeň, tel.: , MÍSTO Areál SOU elektrotechnického, Vejprnická 56, Plzeň VYPRACOVAL HIP - KONTROLOVAL ZODP. PROJEKTANT ZAKÁZKA A 1411 T. LÁVIČKA ING. ARCH. M. VACHUDA ING. ARCH. M. VACHUDA DOKUMENTACE DATUM PROJEKT 08/2011 NÁZEV VÝKRES Střední odborné učiliště elektrotechnické Plzeň PAVILON 7 - VÝMĚNA OKEN A VNĚJŠÍCH DVEŘÍ Výpis dveří, oken a vnějších KOPIE parapetů POZNÁMKY FORMÁT 6 A4 MĚŘÍTKO DÍL F ČÁST F.1.1 ČÍSLO VÝKRESU F.1.1.1

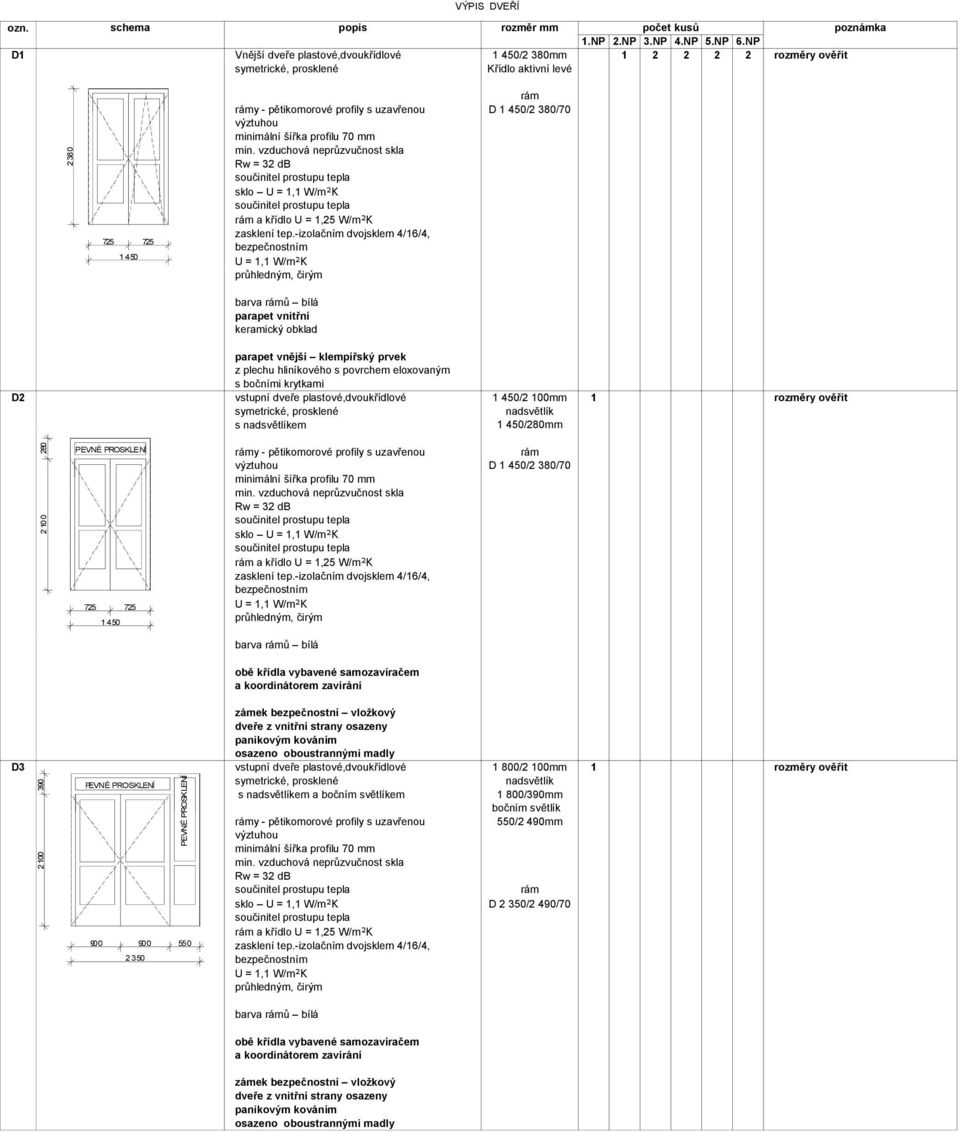

2 VÝPIS DVEŘÍ ozn. schema popis rozměr mm počet kusů poznámka D1 Vnější dveře plastové,dvoukřídlové 1 450/2 380mm rozměry ověřit symetrické, prosklené Křídlo aktivní levé sklo U = 1,1 W/m²K bezpečnostním U = 1,1 W/m²K průhledným, čirým rám D 1 450/2 380/70 barva rámů bílá D2 vstupní dveře plastové,dvoukřídlové 1 450/2 100mm 1 rozměry ověřit symetrické, prosklené s nadsvětlíkem nadsvětlík 1 450/280mm rám D 1 450/2 380/70 sklo U = 1,1 W/m²K bezpečnostním U = 1,1 W/m²K průhledným, čirým barva rámů bílá obě křídla vybavené samozavíračem a koordinátorem zavírání zámek bezpečnostní vložkový dveře z vnitřní strany osazeny panikovým kováním osazeno oboustrannými madly D3 vstupní dveře plastové,dvoukřídlové 1 800/2 100mm 1 rozměry ověřit symetrické, prosklené s nadsvětlíkem a bočním světlíkem nadsvětlík 1 800/390mm bočním světlík 550/2 490mm sklo U = 1,1 W/m²K rám D 2 350/2 490/ bezpečnostním U = 1,1 W/m²K průhledným, čirým barva rámů bílá obě křídla vybavené samozavíračem a koordinátorem zavírání zámek bezpečnostní vložkový dveře z vnitřní strany osazeny panikovým kováním osazeno oboustrannými madly

3 VÝPIS OKEN ozn. schema popis rozměr mm počet kusů poznámka O1 plastové okno tříkřídlové rozměry ověřit křída vyklápěcí 2 400/880 1 parapet budou ostění a nadpraží a středovým těsněním 300 mm opatřeny vnitřními i vnějšími 880 O2 plastové okno tříkřídlové rozměry ověřit křída otevíravá a vyklápěcí 2 400/ parapet budou ostění a nadpraží a středovým těsněním 890 mm opatřeny vnitřními i vnějšími plastový, komůrkový 3 300/110 se zesílenou a zaoblenou přední hranou, 40 mm před stěnou, vč. bočních krycích lišt O plastové okno čtyřkřídlové křída otevíravá a vyklápěcí ovládací prvky horních křídel spodní křídla vyklápěcí ovládání bovdenovým táhlem 2 400/ rozměry ověřit budou ostění a nadpraží opatřeny vnitřními i vnějšími pro možnost mytí oken parapet budou horní křídla rovněž otevíravá a středovým těsněním mm ovládací prvky horních křídel ovládání bovdenovým táhlem umístěno 1 400mm nad podlahou stávající

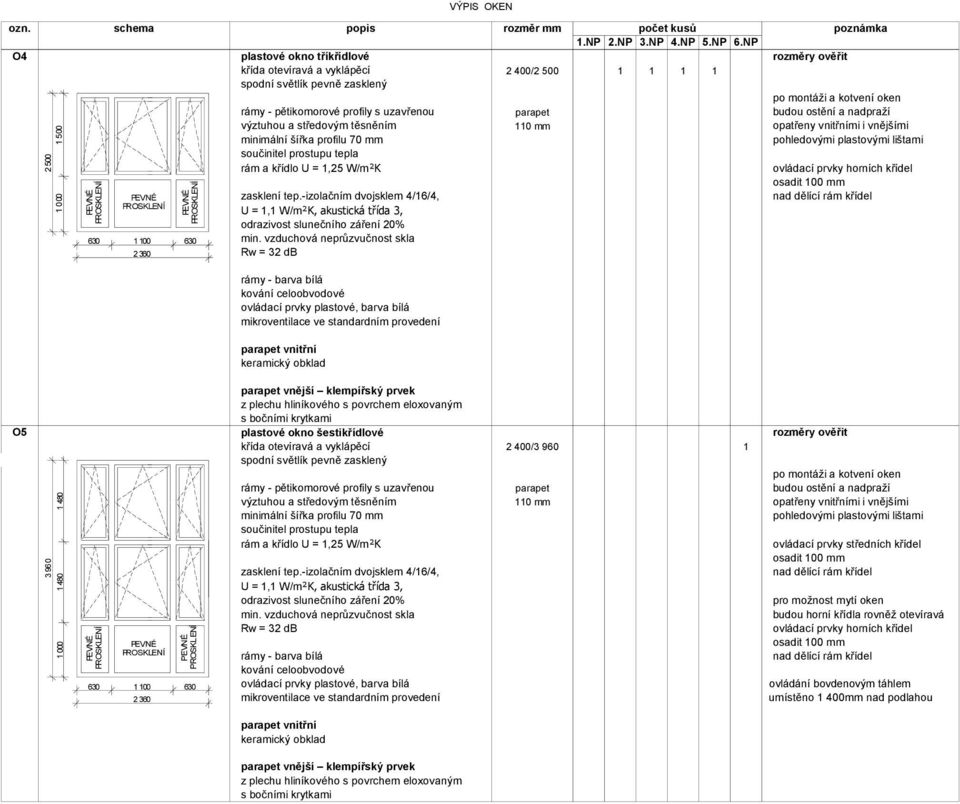

4 VÝPIS OKEN ozn. schema popis rozměr mm počet kusů poznámka O4 plastové okno tříkřídlové rozměry ověřit křída otevíravá a vyklápěcí 2 400/ spodní světlík pevně zasklený parapet budou ostění a nadpraží a středovým těsněním 110 mm opatřeny vnitřními i vnějšími ovládací prvky horních křídel O plastové okno šestikřídlové rozměry ověřit křída otevíravá a vyklápěcí 2 400/ spodní světlík pevně zasklený parapet budou ostění a nadpraží a středovým těsněním 110 mm opatřeny vnitřními i vnějšími ovládací prvky středních křídel pro možnost mytí oken budou horní křídla rovněž otevíravá ovládací prvky horních křídel ovládání bovdenovým táhlem umístěno 1 400mm nad podlahou

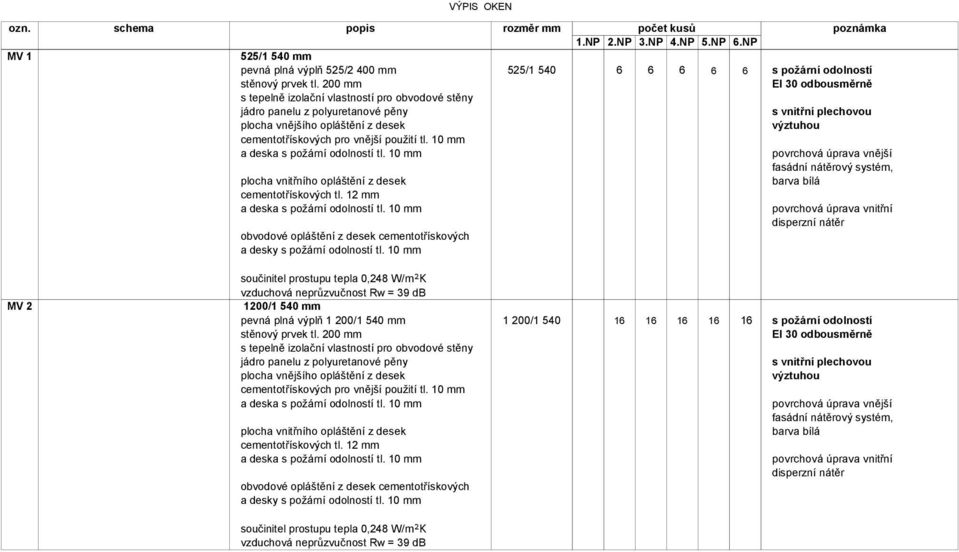

5 VÝPIS OKEN ozn. schema popis rozměr mm počet kusů poznámka MV 1 525/1 540 mm pevná plná výplň 525/2 400 mm 525/ s požární odolností stěnový prvek tl. 200 mm EI 30 odbousměrně s tepelně izolační vlastností pro obvodové stěny jádro panelu z polyuretanové pěny s vnitřní plechovou plocha vnějšího opláštění z desek cementotřískových pro vnější použití tl. 10 mm povrchová úprava vnější fasádní nátěrový systém, plocha vnitřního opláštění z desek cementotřískových tl. 12 mm barva bílá povrchová úprava vnitřní disperzní nátěr obvodové opláštění z desek cementotřískových a desky s požární odolností tl. 10 mm 0,248 W/m²K vzduchová neprůzvučnost Rw = 39 db MV /1 540 mm pevná plná výplň 1 200/1 540 mm 1 200/ s požární odolností stěnový prvek tl. 200 mm EI 30 odbousměrně s tepelně izolační vlastností pro obvodové stěny jádro panelu z polyuretanové pěny s vnitřní plechovou plocha vnějšího opláštění z desek cementotřískových pro vnější použití tl. 10 mm povrchová úprava vnější fasádní nátěrový systém, plocha vnitřního opláštění z desek cementotřískových tl. 12 mm barva bílá povrchová úprava vnitřní disperzní nátěr obvodové opláštění z desek cementotřískových a desky s požární odolností tl. 10 mm 0,248 W/m²K vzduchová neprůzvučnost Rw = 39 db

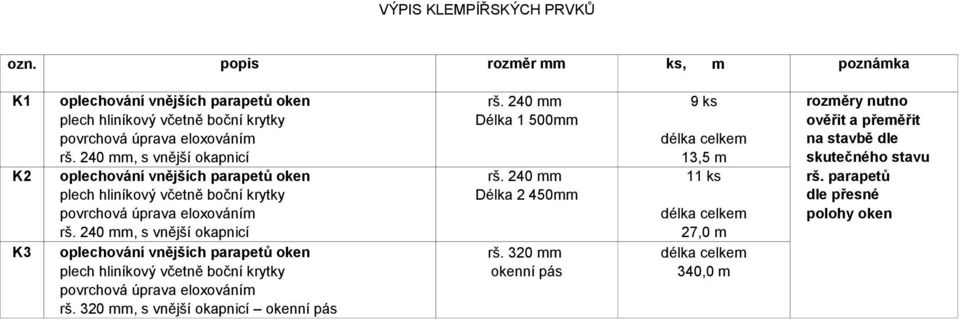

6 VÝPIS KLEMPÍŘSKÝCH PRVKŮ ozn. popis rozměr mm ks, m poznámka K1 oplechování vnějších parapetů oken rš. 240 mm 9 ks rozměry nutno plech hliníkový včetně boční krytky Délka 1 500mm ověřit a přeměřit povrchová úprava eloxováním rš. 240 mm, s vnější okapnicí délka celkem 13,5 m na stavbě dle skutečného stavu K2 oplechování vnějších parapetů oken rš. 240 mm 11 ks rš. parapetů plech hliníkový včetně boční krytky Délka 2 450mm dle přesné povrchová úprava eloxováním délka celkem polohy oken rš. 240 mm, s vnější okapnicí 27,0 m K3 oplechování vnějších parapetů oken rš. 320 mm délka celkem plech hliníkový včetně boční krytky okenní pás 340,0 m povrchová úprava eloxováním rš. 320 mm, s vnější okapnicí okenní pás
