1 VÝPIS OSTATNÍCH VÝROBKŮ c ZMĚNY b a DATUM PODPIS INVESTOR: Česká republika - ČSSZ Česká republika - ČSSZ Křížová 25, Praha 5 tel.: , fax: posta@cssz.cz PROJEKTANT: ZODP. PROJEKTANT: VYPRACOVAL: KONTROLOVAL: Ing. Jana JAHODOVÁ Ing. David PODEŠŤ Ing. Martin ULIČNÝ ČÁST DOKUMENTACE: D... ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ OSSZ Trutnov - rekonstrukce budovy "A" (i.č. akce SMVS : 3V22222) K.ú. TRUTNOV, parc.č. st.4427/2 VÝPIS OSTATNÍCH VÝROBKŮ FORMÁT DATUM STUPEŇ ZAKÁZKOVÉ ČÍSLO MĚŘÍTKO: A4 /23 DPS TO-426-DPS ČÍSLO VÝKRESU: D...c.5.

2 OSTATNÍ VÝROBKY - SPECIFIKACE PROSKLENÉ STĚNY OSSZ Trutnov - rekonstrukce budovy "A" (i.č. akce SMVS : 3V22222) PROSKLENÉ STĚNY EXTERIÉROVÉ KONSTRUKCE : MATERIÁL : BARVA : ZASKLENÍ : ZÁMEK : RASTROVÁ PROSKLENÁ STĚNA SLOUPEK/PŘÍČKA HLINÍKOVÁ PROSKLENÁ STĚNA PRÁŠKOVÝ LAK, ANTRACITOVÁ ŠEDÁ RAL 76 BUDE PROVEDENO ZA POUŽITÍ BEZPEČNOSTNÍHO ČIRÉHO SKLA VSG Z OBOU STRAN POUŽITÉHO T.I. DVOJSKLA. Tl. SKLA URČÍ DODAVATEL., KONTRASTNÍ PRUH VE VÝŠCE,4m NAD PODLAHOU ELEKTRICKÝ ZÁMEK 4 FN S NASTAVITELNOU ZÁPADKOU, S MECHANICKÝM ODBLOKOVÁNÍM A S MOMENTOVÝM KOLÍKEM DVEŘE VSTUPNÍ DO CHÚC NA VOLNÉ PROSTRANSTVÍ JSOU TRVALE UZAMČENÉ A BUDOU OTEVÍRÁNY POMOCÍ EPS PROSKLENÉ STĚNY INTERIÉROVÉ KONSTRUKCE : MATERIÁL : BARVA : ZASKLENÍ : ZÁMEK : RASTROVÁ PROSKLENÁ STĚNA SLOUPEK/PŘÍČKA HLINÍKOVÁ PROSKLENÁ STĚNA PRÁŠKOVÝ LAK, ANTRACITOVÁ ŠEDÁ RAL 76 BUDE PROVEDENO ZA POUŽITÍ BEZPEČNOSTNÍHO ČIRÉHO SKLA VSG Z OBOU STRAN JEDNODUCHÉ SKLO. Tl. SKLA URČÍ DODAVATEL., KONTRASTNÍ PRUH VE VÝŠCE,4m NAD PODLAHOU ZÁMEK CYLINDRICKÝ, KOVOVÝ DĚLĚNÝ ŠTÍTEK PROSKLENÉ FASÁDY BEZ OHLEDU NA JEJÍ VELIKOST. ATESTY DLE ČSN EN ISO 9:2.

3 OSSZ Trutnov - rekonstrukce budovy "A" (i.č. akce SMVS : 3V22222) PS POL ROZMĚRY [mm] PROSKLENÁ STĚNA - VENKOVNÍ OSTATNÍ VÝROBKY ROZŠIŘUJÍCÍ PROFIL.PP.NP 3.NP 4.NP 5.NP 6.NP CELK VSTUPNÍ DVEŘE OTOČNÉ, DVOUKŘÍDLOVÉ, HLAVNÍ KŘÍDLO ŠÍŘKY 9mm, PRAVÉ, PROSKLENÉ, HLINÍKOVÝ RÁM TL. mm KOVÁNÍ KLIKA/KLIKA, ZÁMEK ELEKTRICKÝ SVĚTLÍKY NÍ, BEZPEČNOSTNÍ T.I. DVOJSKLO, KONTRASTNÍ PRUH VE VÝŠCE,4m NAD PODLAHOU PS ROH STĚNY.PP.NP 3.NP 4.NP 5.NP 6.NP CELK INTERIÉROVÉ DVEŘE OTOČNÉ, DVOUKŘÍDLOVÉ, HLAVNÍ KŘÍDLO ŠÍŘKY 9mm, LEVÉ, PROSKLENÉ, HLINÍKOVÝ RÁM TL. mm SVĚTLÍKY NÍ, JEDNODUCHÉ BEZPEČNOSTNÍ SKLO, KONTRASTNÍ PRUH VE VÝŠCE,4m NAD PODLAHOU PROSKLENÉ FASÁDY BEZ OHLEDU NA JEJÍ VELIKOST. ATESTY DLE ČSN EN ISO 9:2. 2

4 OSSZ Trutnov - rekonstrukce budovy "A" (i.č. akce SMVS : 3V22222) PS3 OSTATNÍ VÝROBKY POL. ROZMĚRY [mm] PROSKLENÁ STĚNA S PARAPETEM - VNITŘNÍ.PP.NP NP 4.NP 5.NP 6.NP CELK. INTERIÉROVÉ OKNA POSUVNÁ DO BOKU, HLINÍKOVÝ RÁM TL. 75mm, SVĚTLÍKY NÍ JEDNODUCHÉ BEZPEČNOSTNÍ SKLO, KONTRASTNÍ PRUH VE VÝŠCE,4m NAD PODLAHOU KOVÁNÍ KLIKA Z MÍSTNOSTI PARAPET VE VÝŠCE,2m NAD PODLAHOU PS PP.NP 3.NP 4.NP 5.NP 6.NP CELK INTERIÉROVÉ DVEŘE OTOČNÉ, DVOUKŘÍDLOVÉ, HLAVNÍ KŘÍDLO ŠÍŘKY 9mm, PRAVÉ, PROSKLENÉ, HLINÍKOVÝ RÁM TL. mm SVĚTLÍKY NÍ, JEDNODUCHÉ BEZPEČNOSTNÍ SKLO, KONTRASTNÍ PRUH VE VÝŠCE,4m NAD PODLAHOU PROSKLENÉ FASÁDY BEZ OHLEDU NA JEJÍ VELIKOST. ATESTY DLE ČSN EN ISO 9:2. 3

5 OSTATNÍ VÝROBKY OSSZ Trutnov - rekonstrukce budovy "A" (i.č. akce SMVS : 3V22222) PS5 POL ROZMĚRY [mm].pp.np 3.NP 4.NP 5.NP 6.NP CELK. 54 PROSKLENÁ STĚNA, HLINÍKOVÝ RÁM TL. mm SVĚTLÍKY NÍ, JEDNODUCHÉ BEZPEČNOSTNÍ SKLO, KONTRASTNÍ PRUH VE VÝŠCE,4m NAD PODLAHOU PS PP.NP 3.NP 4.NP 5.NP 6.NP CELK. 45 PROSKLENÁ STĚNA, HLINÍKOVÝ RÁM TL. mm SVĚTLÍKY NÍ, JEDNODUCHÉ BEZPEČNOSTNÍ SKLO, KONTRASTNÍ PRUH VE VÝŠCE,4m NAD PODLAHOU PROSKLENÉ FASÁDY BEZ OHLEDU NA JEJÍ VELIKOST. ATESTY DLE ČSN EN ISO 9:2. 4

6 PS7 POL. ROZMĚRY [mm] OSTATNÍ VÝROBKY OSSZ Trutnov - rekonstrukce budovy "A" (i.č. akce SMVS : 3V22222).NP INTERIÉROVÉ DVEŘE OTOČNÉ, JEDNOKŘÍDLOVÉ ŠÍŘKY 9mm, LEVÉ, PROSKLENÉ, HLINÍKOVÝ RÁM TL. mm SVĚTLÍKY NÍ, JEDNODUCHÉ BEZPEČNOSTNÍ SKLO ČIRÉ, PÍSKOVANÉ SKLO DO VÝŠKY 2,m KONTRASTNÍ PRUH VE VÝŠCE,4m NAD PODLAHOU 9 PS8 3 2, BEZPEČNOSTNÍ ROH STĚNY ČÁST A ČÁST B BEZP. RÁM + SKLO CHRÁNĚNÁ ČÁST.PP.NP 3.NP 4.NP 5.NP 6.NP CELK ČÁST A INTERIÉROVÉ DVEŘE OTOČNÉ, JEDNOKŘÍDLOVÉ ŠÍŘKY 9mm LEVÉ, PROSKLENÉ, HLINÍKOVÝ RÁM TL. mm SVĚTLÍKY NÍ, JEDNODUCHÉ BEZPEČNOSTNÍ SKLO KONTRASTNÍ PRUH VE VÝŠCE,4m NAD PODLAHOU 9 4 ČÁST B HLINÍKOVÝ RÁM TL. mm, CHRÁNĚNÁ ČÁST - BEZPEČNOSTNÍ - ODOLNOST PROTI PRŮSTŘELU JEDNODUCHÉ BEZPEČNOSTNÍ SKLO, CHRÁNĚNÁ ČÁST - BEZPEČNOSTNÍ - ODOLNOST PROTI PRŮSTŘELU PÍSKOVANÉ SKLO DO VÝŠKY 2,m SVĚTLÍKY NÍ PROSKLENÉ FASÁDY BEZ OHLEDU NA JEJÍ VELIKOST. ATESTY DLE ČSN EN ISO 9:2. 5

7 OSSZ Trutnov - rekonstrukce budovy "A" (i.č. akce SMVS : 3V22222) PS9 POL ROZMĚRY [mm] OSTATNÍ VÝROBKY, BEZPEČNOSTNÍ 325 PŘEDÁVACÍ BEZP. ZÁSUVKA.PP.NP 3.NP 4.NP 5.NP 6.NP CELK. SVĚTLÍKY NÍ, HLINÍKOVÝ RÁM TL. mm BEZPEČNOSTNÍ SKLO - ODOLNOST PROTI PRŮSTŘELU BEZPEČNOSTNÍ RÁM - ODOLNOST PROTI PRŮSTŘELU PARAPET VE VÝŠCE,2m NAD PODLAHOU BEZPEČNOSTNÍ PŘEPÁŽKA - BEZKONTAKTNÍ PŘEDÁNÍ TISKOPISŮ A HOTOVOSTI (PŘEDÁVACÍ ZÁSUVKA) PS PP.NP 3.NP 4.NP 5.NP 6.NP CELK INTERIÉROVÉ DVEŘE OTOČNÉ, JEDNOKŘÍDLOVÉ ŠÍŘKY 9mm, LEVÉ, PROSKLENÉ, HLINÍKOVÝ RÁM TL. 5mm SVĚTLÍKY NÍ, JEDNODUCHÉ BEZPEČNOSTNÍ SKLO, KONTRASTNÍ PRUH VE VÝŠCE,4m NAD PODLAHOU SPODNÍ SVĚTLÍKY - PLNÁ VÝPLŇ + VĚTRACÍ KOVOVÁ MŘÍŽKA 3/mm PROSKLENÉ FASÁDY BEZ OHLEDU NA JEJÍ VELIKOST. ATESTY DLE ČSN EN ISO 9:2. 6

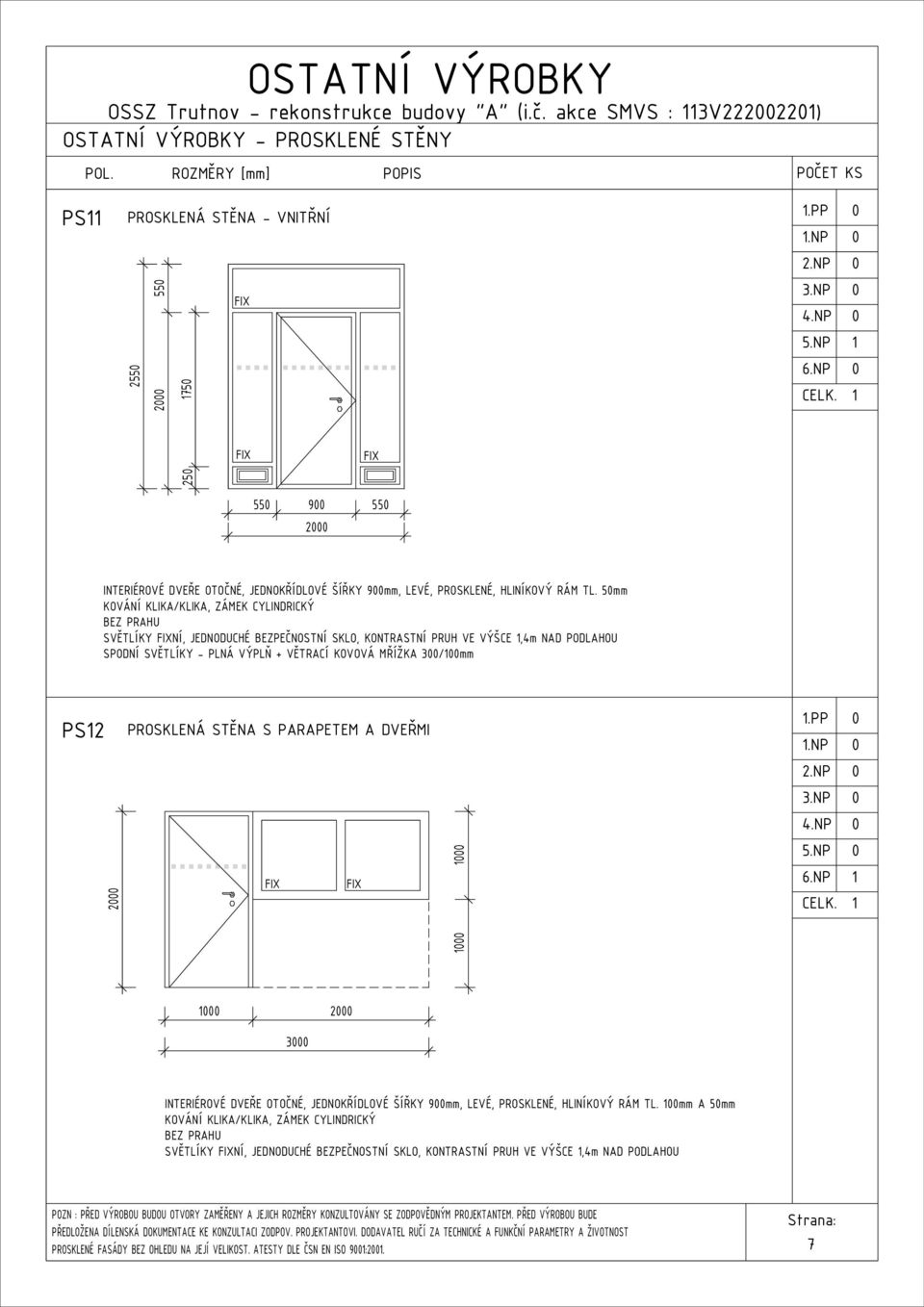

8 OSTATNÍ VÝROBKY OSSZ Trutnov - rekonstrukce budovy "A" (i.č. akce SMVS : 3V22222) POL. ROZMĚRY [mm] PS PP.NP 3.NP 4.NP 5.NP 6.NP CELK INTERIÉROVÉ DVEŘE OTOČNÉ, JEDNOKŘÍDLOVÉ ŠÍŘKY 9mm, LEVÉ, PROSKLENÉ, HLINÍKOVÝ RÁM TL. 5mm SVĚTLÍKY NÍ, JEDNODUCHÉ BEZPEČNOSTNÍ SKLO, KONTRASTNÍ PRUH VE VÝŠCE,4m NAD PODLAHOU SPODNÍ SVĚTLÍKY - PLNÁ VÝPLŇ + VĚTRACÍ KOVOVÁ MŘÍŽKA 3/mm PS2 2 PROSKLENÁ STĚNA S PARAPETEM A DVEŘMI.PP.NP 3.NP 4.NP 5.NP 6.NP CELK. 2 3 INTERIÉROVÉ DVEŘE OTOČNÉ, JEDNOKŘÍDLOVÉ ŠÍŘKY 9mm, LEVÉ, PROSKLENÉ, HLINÍKOVÝ RÁM TL. mm A 5mm SVĚTLÍKY NÍ, JEDNODUCHÉ BEZPEČNOSTNÍ SKLO, KONTRASTNÍ PRUH VE VÝŠCE,4m NAD PODLAHOU PROSKLENÉ FASÁDY BEZ OHLEDU NA JEJÍ VELIKOST. ATESTY DLE ČSN EN ISO 9:2. 7

9 OSTATNÍ VÝROBKY OSSZ Trutnov - rekonstrukce budovy "A" (i.č. akce SMVS : 3V22222) POL. ROZMĚRY [mm] PS3 2 5 PROSKLENÁ STĚNA - VENKOVNÍ.PP.NP 3.NP 4.NP 5.NP 6.NP CELK VSTUPNÍ DVEŘE OTOČNÉ, DVOUKŘÍDLOVÉ 8/2mm, PROSKLENÉ, HLINÍKOVÝ RÁM TL. 5mm KOVÁNÍ KLIKA/KLIKA, ELEKTROMOTORICKÝ POHON S EXTERNÍM NAPÁJENÍM A UPS 5 min ZÁMEK ELEKTRICKÝ TRVALE UZAMČENO - EPS ODBLOKUJE OBĚ KŘÍDLA SVĚTLÍKY NÍ, BEZPEČNOSTNÍ T.I. DVOJSKLO, KONTRASTNÍ PRUH VE VÝŠCE,4m NAD PODLAHOU PROSKLENÉ FASÁDY BEZ OHLEDU NA JEJÍ VELIKOST. ATESTY DLE ČSN EN ISO 9:2. 8

10 OSTATNÍ VÝROBKY OSSZ Trutnov - rekonstrukce budovy "A" (i.č. akce SMVS : 3V22222) DĚLÍCÍ WC STĚNY - PŮDORYS POL. DS ROZMĚRY [mm] x2() 65 OBJEKTU PŘESAZENÍ PŘES INSTALAČNÍ PŘIZDÍVKU.PP.NP 3.NP 4.NP 5.NP 6.NP CELK DĚLÍCÍ SYSTÉMOVÁ WC STĚNA NOSNÁ KONSTRUKCE - HLINÍKOVÉ PROFILY STĚNY KABINY - DTD POTAŽENÁ LAMINÁTEM BARVA ANTRACITOVÁ ŠEDÁ RAL 76 VÝŠKA STĚNY JE 2mm ODSAZENÍ OD PODLAHY 5mm DS x2() PP.NP 3.NP 4.NP 5.NP 6.NP CELK DĚLÍCÍ SYSTÉMOVÁ WC STĚNA NOSNÁ KONSTRUKCE - HLINÍKOVÉ PROFILY STĚNY KABINY - DTD POTAŽENÁ LAMINÁTEM BARVA ANTRACITOVÁ ŠEDÁ RAL 76 VÝŠKA STĚNY JE 2mm ODSAZENÍ OD PODLAHY 5mm x DVEŘE 7/8, PRAVÉ ZÁMEK SE SIGNALIZACÍ ZAVŘENO/OTEVŘENO POZN : CELKOVÉ ROZMĚRY JSOU ORIENTAČNÍ, PŘED VÝROBOU NUTNO ZAMĚŘIT SKUTEČNÉ ROZMĚRY DLE MÍSTNOSTI. VEŠKERÉ NESROVNALOSTI S PROJEKTOVOU DOKUMENTACÍ JE NUTNO KONZULTOVAT S ODPOVĚDNÝM PROJEKTANTEM. 9

11 OSTATNÍ VÝROBKY OSSZ Trutnov - rekonstrukce budovy "A" (i.č. akce SMVS : 3V22222) DĚLÍCÍ WC STĚNY - PŮDORYS POL. VS ROZMĚRY [mm] OBJEKTU VÝLEZ NA STŘECHU PRO OTVOR 7/2mm.PP.NP 3.NP 4.NP 5.NP 6.NP CELK. VÝLEZ NA STŘECHU JE SYSTÉMOVÝ, OSAZENÍ DO OTVORU 7/2mm ZABUDOVANÝ VÝLEZ NA STŘECHU MUSÍ SPLŇOVAT TEPELNĚ IZOLAČNÍ POŽADAVKY DLE ČSN Tepelná ochrana budov NAPOJENÍ NA STÁVAJÍCÍ HYDROIZOLACI STŘECHY MUSÍ BÝT PROVEDENO DLE POŽADAVKŮ ČSN P Hydroizolace staveb Povlakové hydroizolace PŘI BOURANÍ OTVORU PRO VÝLEZ SE MUSÍ POSTUPOVAT TAK, ABY NEDOŠLO K PORUŠENÍ FUNKCÍ A KVALITY OKOLNÍCH KONSTRUKCÍ. POŽÁRNÍ ODOLNOST EI 5 DP HP PŘENOSNÝ HASÍCÍ PŘÍSTROJ PRÁŠKOVÝ (6kg).PP 4.NP NP 3 4.NP 3 5.NP 3 6.NP 3 CELK. 24 HS HYDRANTOVÝ SYSTÉM ZAPUŠTĚNÁ DO ZDI S TVAROVĚ STÁLOU HADICÍ D9 ROZMĚR: 65x65x2mm OCELOVÁ SKŘÍŃKA S RAMENEM A NAVIJÁKEM TVAROVĚ STÁLÁ HADICE D9 DÉLKY 3m POŽÁRNÍ PROUDNICE D25 EKVIVALENT 6mm DVÍŘKA PLNÁ ZABUDOVÁNÍ DO ZDI.PP.NP 3.NP 4.NP 5.NP 6.NP CELK. 7 POZN : PŘED VÝROBOU BUDOU OTVORY ZAMĚŘENY A JEJICH ROZMĚRY KONZULTOVÁNY SE ZODPOVĚDNÝM PROJEKTANTEM. VEŠKERÉ NESROVNALOSTI S PROJEKTOVOU DOKUMENTACÍ JE NUTNO KONZULTOVAT S ODPOVĚDNÝM PROJEKTANTEM.
