D VÝPIS VÝROBKŮ. ZATEPLENÍ BUDOVY ZDRAVOTNÍHO STŘEDISKA V ROKYTNICI V O.H. na st.p.č.388/1 K.Ú. Rokytnice v O.h.

Transkript

1 HLAVNÍ INŽENÝR PROJEKTU STAVEBNÍ ŘEŠENÍ INVESTOR: STAVBA NÁZEV DOKUMENTU Ing.arch. Michal Čapek Ing.arch. Michal Čapek Město Rokytnice v O.h., DIČ.: CZ ZATEPLENÍ BUDOVY ZDRAVOTNÍHO STŘEDISKA V ROKYTNICI V O.H. na st.p.č.388/ K.Ú. Rokytnice v O.h. DÍLČÍ STAVEBNÍ ÚPRAVA : VÝMĚNA OKENNÍCH VÝPLNÍ VÝPIS VÝROBKŮ Ing. arch. Michal Čapek IČ.: , ČKA Zemědělská 880, Hradec Králové 3 michal.capek@gmail.com ČÍS.ZAKÁZKY 205/060 DRUH PROJEKTU DSP + DPS DATUM 09/205 FORMÁT A4 MĚŘÍTKO ČÁST D...4

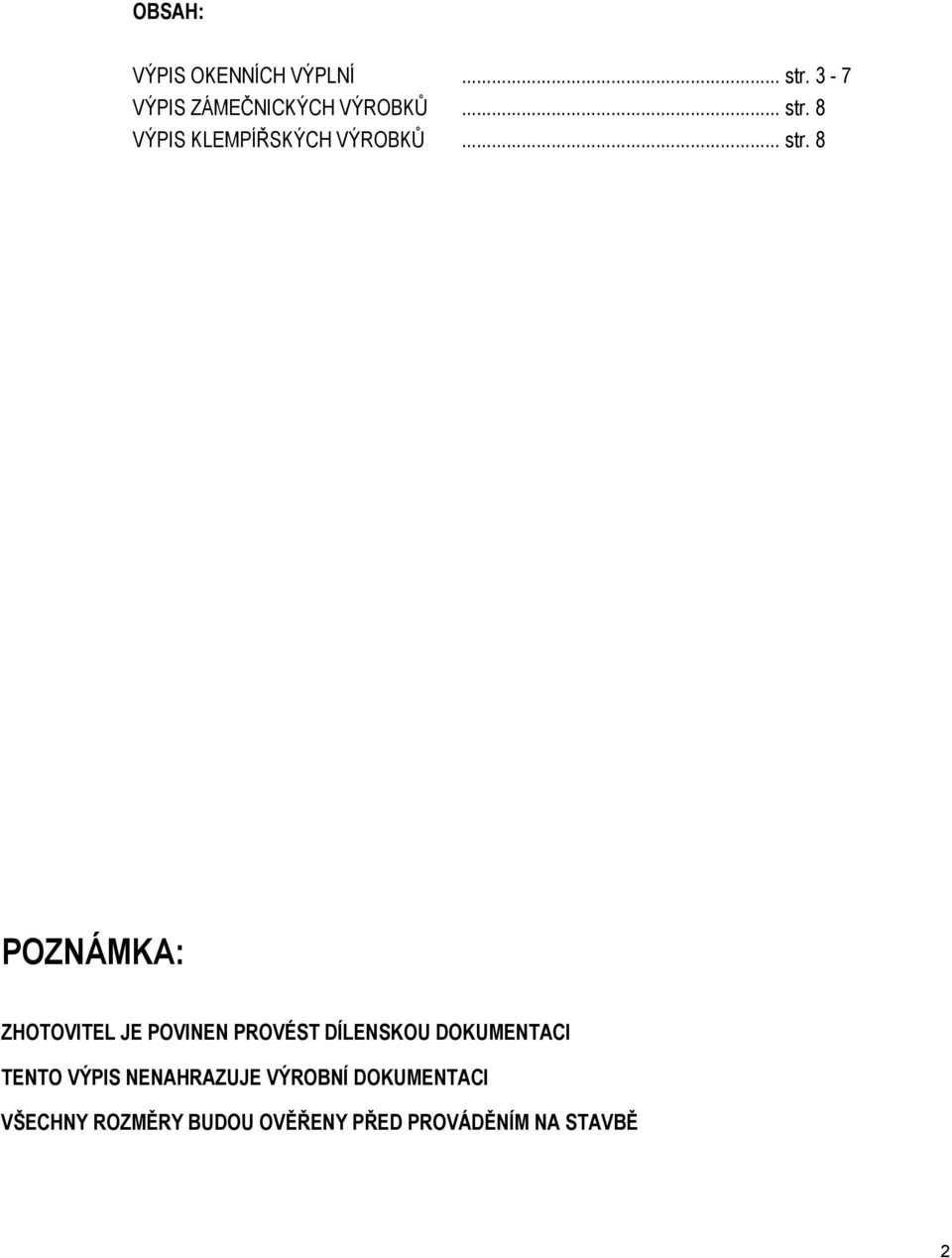

2 OBSAH: VÝPIS OKENNÍCH VÝPLNÍ... str. 3 7 VÝPIS ZÁMEČNICKÝCH VÝROBKŮ... str. 8 VÝPIS KLEMPÍŘSKÝCH VÝROBKŮ... str. 8 POZNÁMKA: ZHOTOVITEL JE POVINEN PROVÉST DÍLENSKOU DOKUMENTACI TENTO VÝPIS NENAHRAZUJE VÝROBNÍ DOKUMENTACI VŠECHNY BUDOU OVĚŘENY PŘED PROVÁDĚNÍM NA STAVBĚ 2

3 np 5 40 x 5 40 OKENNÍ VÝPLŇ PĚTIKŘÍDLÁ dvě křídla vertikálně sklopná, tři pevně zasklená otevírací mechanismus ovládaný z úrovně uživatele zasklení izolačním dvojsklem stukturované, neprůhledné VNITŘNÍ PARAPET KER. OBKLAD (Barva kaštan, cenová relace např O x 2 50 jedno křídlo vertikálně sklopné, dvě pevně zasklená otevírací mechanismus ovládaný z úrovně uživatele zasklení izolačním dvojsklem stukturované, neprůhledné VNITŘNÍ PARAPET KER. OBKLAD (Barva kaštan, cenová relace např. O2 V PRAVÉ ČÁSTI V LEVÉ ČÁSTI NAPOJIT NA DOČASNÝ PARAPETNÍ PLECH K x OKENNÍ VÝPLŇ JEDNOKŘÍDLÁ křídlo vertikálně sklopné otevírací mechanismus ovládaný z úrovně uživatele zasklení izolačním dvojsklem stukturované, neprůhledné VNITŘNÍ PARAPET KER. OBKLAD (Barva kaštan, cenová relace např. NAPOJIT NA DOČASNÝ PARAPETNÍ PLECH K3 O x 2 50 jedno křídlo vertikálně sklopné, dvě pevně zasklená otevírací mechanismus ovládaný z úrovně uživatele zasklení izolačním dvojsklem stukturované, neprůhledné VNITŘNÍ PARAPET KER. OBKLAD (Barva kaštan, cenová relace např. O4 NA STÁVAJÍCÍ VENKOVNÍ PARAPET V LEVÉ ČÁSTI V PRAVÉ ČÁSTI NAPOJIT NA DOČASNÝ PARAPETNÍ PLECH K3 POZNÁMKA: JEDNOTLIVÝ POČET VÝROBKŮ A JEJICH JE TŘEBA OVĚŘIT PŘÍMO NA STAVBĚ 3

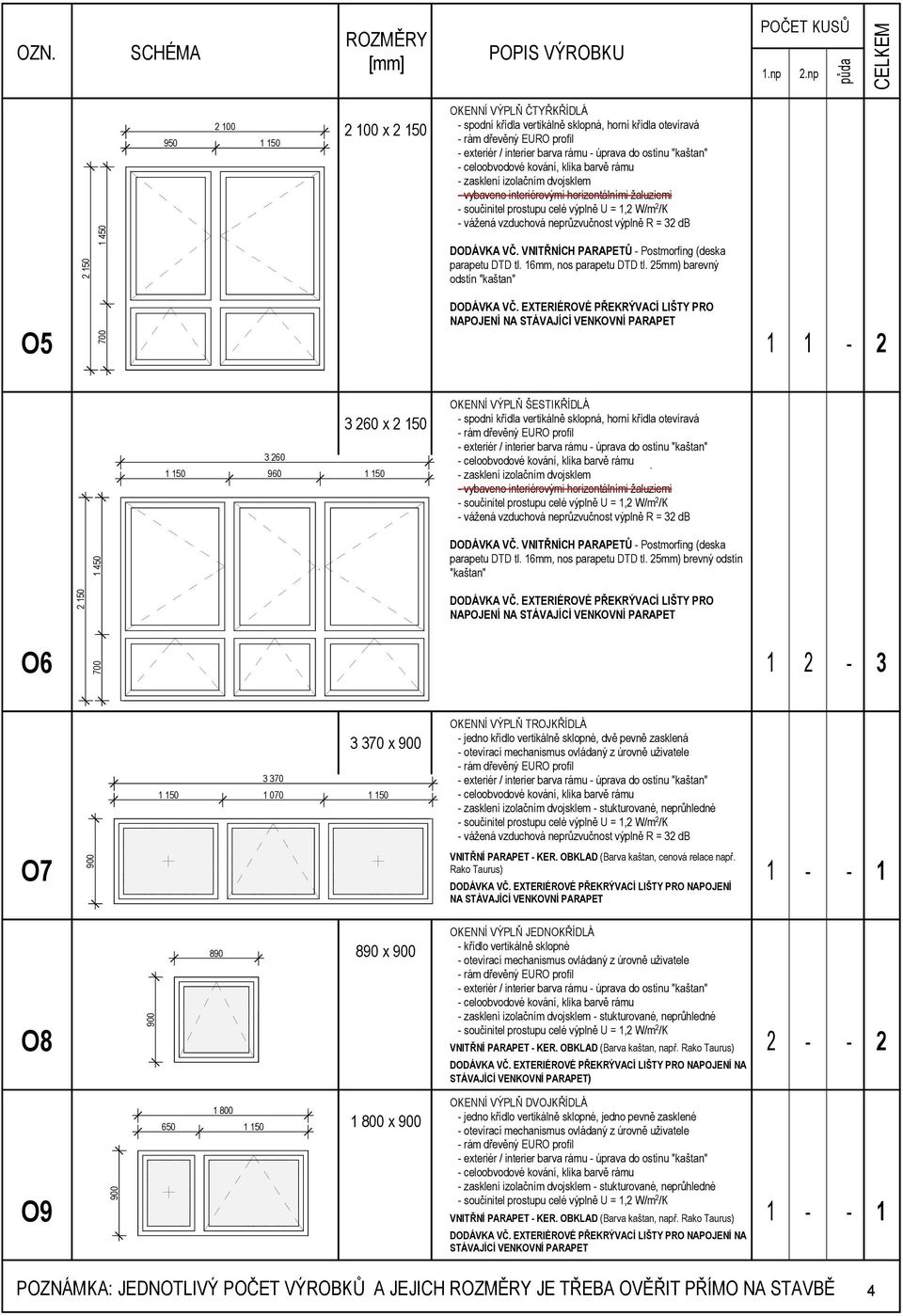

4 np x 2 50 OKENNÍ VÝPLŇ ČTYŘKŘÍDLÁ spodní křídla vertikálně sklopná, horní křídla otevíravá zasklení izolačním dvojsklem vybaveno interiérovými horizontálními žaluziemi vážená vzduchová neprůzvučnost výplně R = 32 db DODÁVKA VČ. VNITŘNÍCH PARAPETŮ Postmorfing (deska parapetu DTD tl. 6mm, nos parapetu DTD tl. 25mm) barevný O x OKENNÍ VÝPLŇ ŠESTIKŘÍDLÁ spodní křídla vertikálně sklopná, horní křídla otevíravá zasklení izolačním dvojsklem vybaveno interiérovými horizontálními žaluziemi vážená vzduchová neprůzvučnost výplně R = 32 db DODÁVKA VČ. VNITŘNÍCH PARAPETŮ Postmorfing (deska parapetu DTD tl. 6mm, nos parapetu DTD tl. 25mm) brevný odstín "kaštan" O x jedno křídlo vertikálně sklopné, dvě pevně zasklená otevírací mechanismus ovládaný z úrovně uživatele zasklení izolačním dvojsklem stukturované, neprůhledné vážená vzduchová neprůzvučnost výplně R = 32 db O7 VNITŘNÍ PARAPET KER. OBKLAD (Barva kaštan, cenová relace např x OKENNÍ VÝPLŇ JEDNOKŘÍDLÁ křídlo vertikálně sklopné otevírací mechanismus ovládaný z úrovně uživatele zasklení izolačním dvojsklem stukturované, neprůhledné O8 VNITŘNÍ PARAPET KER. OBKLAD (Barva kaštan, např. 2 2 NA STÁVAJÍCÍ VENKOVNÍ PARAPET) O x OKENNÍ VÝPLŇ DVOJKŘÍDLÁ jedno křídlo vertikálně sklopné, jedno pevně zasklené otevírací mechanismus ovládaný z úrovně uživatele zasklení izolačním dvojsklem stukturované, neprůhledné VNITŘNÍ PARAPET KER. OBKLAD (Barva kaštan, např. NA STÁVAJÍCÍ VENKOVNÍ PARAPET POZNÁMKA: JEDNOTLIVÝ POČET VÝROBKŮ A JEJICH JE TŘEBA OVĚŘIT PŘÍMO NA STAVBĚ 4

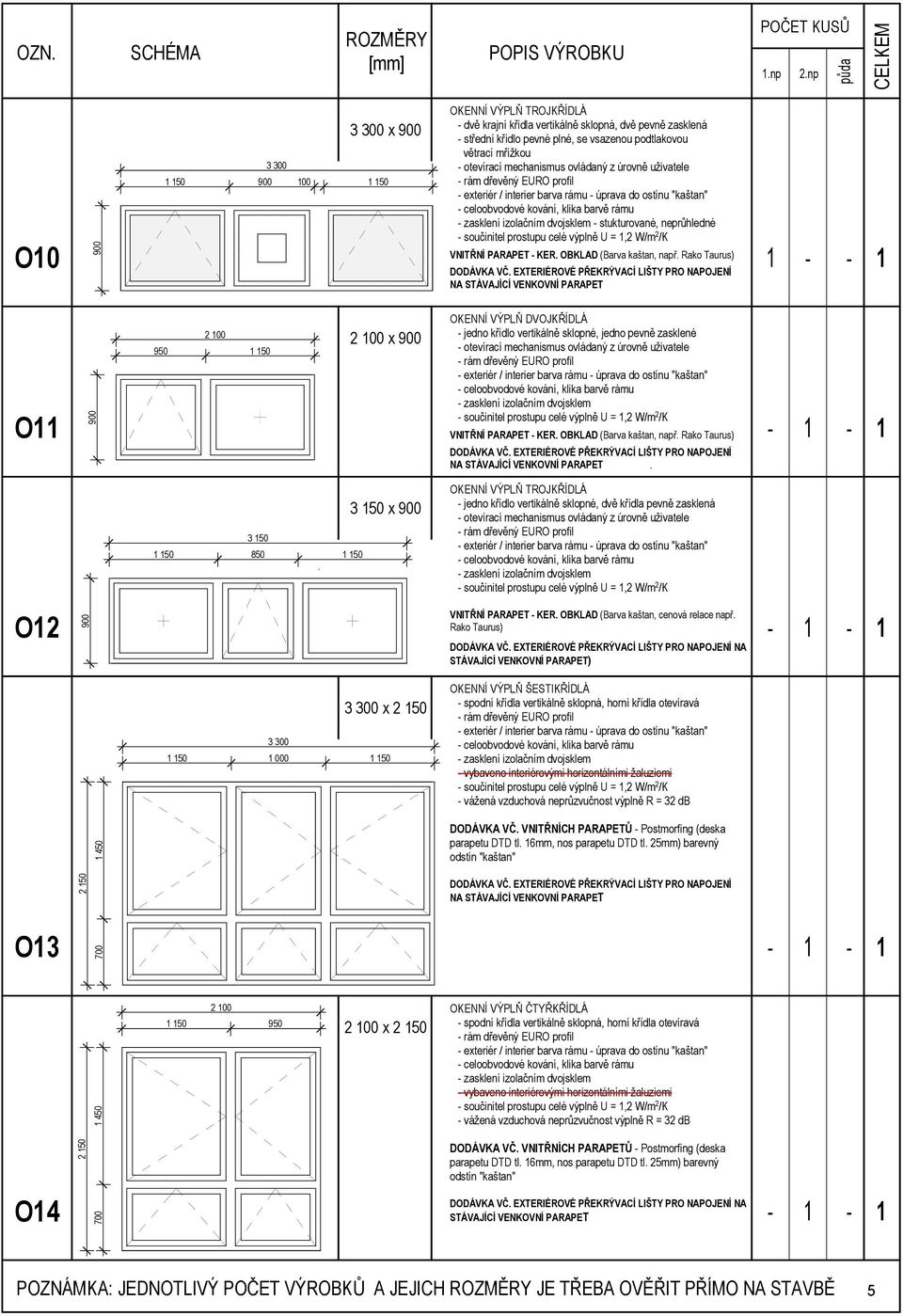

5 np x dvě krajní křídla vertikálně sklopná, dvě pevně zasklená střední křídlo pevné plné, se vsazenou podtlakovou větrací mřížkou otevírací mechanismus ovládaný z úrovně uživatele zasklení izolačním dvojsklem stukturované, neprůhledné VNITŘNÍ PARAPET KER. OBKLAD (Barva kaštan, např. O x OKENNÍ VÝPLŇ DVOJKŘÍDLÁ jedno křídlo vertikálně sklopné, jedno pevně zasklené otevírací mechanismus ovládaný z úrovně uživatele zasklení izolačním dvojsklem O VNITŘNÍ PARAPET KER. OBKLAD (Barva kaštan, např x jedno křídlo vertikálně sklopné, dvě křídla pevně zasklená otevírací mechanismus ovládaný z úrovně uživatele zasklení izolačním dvojsklem O2 O3 O x x 2 50 VNITŘNÍ PARAPET KER. OBKLAD (Barva kaštan, cenová relace např. NA STÁVAJÍCÍ VENKOVNÍ PARAPET) OKENNÍ VÝPLŇ ŠESTIKŘÍDLÁ spodní křídla vertikálně sklopná, horní křídla otevíravá zasklení izolačním dvojsklem vybaveno interiérovými horizontálními žaluziemi vážená vzduchová neprůzvučnost výplně R = 32 db DODÁVKA VČ. VNITŘNÍCH PARAPETŮ Postmorfing (deska parapetu DTD tl. 6mm, nos parapetu DTD tl. 25mm) barevný OKENNÍ VÝPLŇ ČTYŘKŘÍDLÁ spodní křídla vertikálně sklopná, horní křídla otevíravá zasklení izolačním dvojsklem vybaveno interiérovými horizontálními žaluziemi vážená vzduchová neprůzvučnost výplně R = 32 db DODÁVKA VČ. VNITŘNÍCH PARAPETŮ Postmorfing (deska parapetu DTD tl. 6mm, nos parapetu DTD tl. 25mm) barevný NA STÁVAJÍCÍ VENKOVNÍ PARAPET POZNÁMKA: JEDNOTLIVÝ POČET VÝROBKŮ A JEJICH JE TŘEBA OVĚŘIT PŘÍMO NA STAVBĚ 5

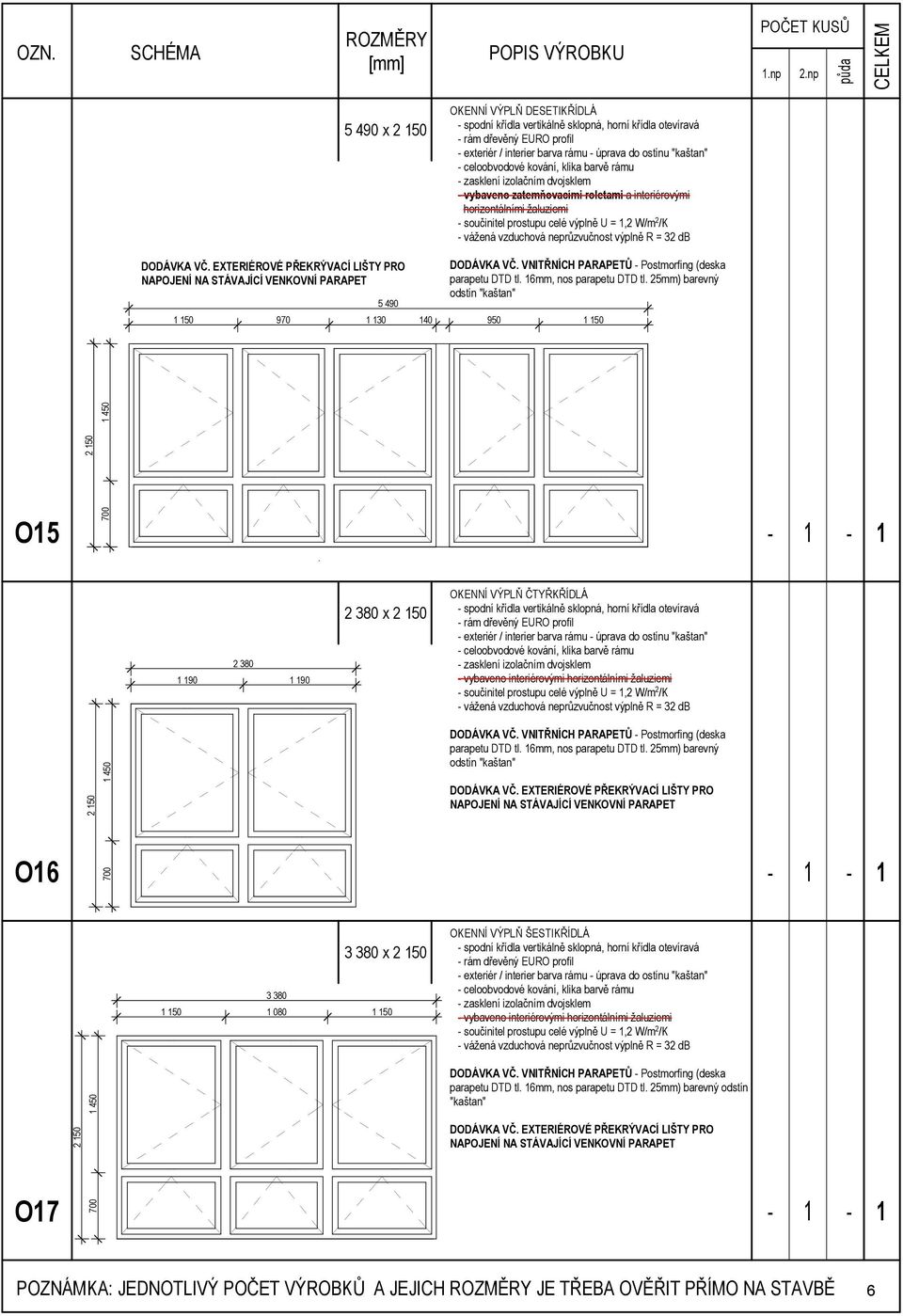

6 np x 2 50 OKENNÍ VÝPLŇ DESETIKŘÍDLÁ spodní křídla vertikálně sklopná, horní křídla otevíravá zasklení izolačním dvojsklem vybaveno zatemňovacími roletami a interiérovými horizontálními žaluziemi vážená vzduchová neprůzvučnost výplně R = 32 db DODÁVKA VČ. VNITŘNÍCH PARAPETŮ Postmorfing (deska parapetu DTD tl. 6mm, nos parapetu DTD tl. 25mm) barevný O x 2 50 OKENNÍ VÝPLŇ ČTYŘKŘÍDLÁ spodní křídla vertikálně sklopná, horní křídla otevíravá zasklení izolačním dvojsklem vybaveno interiérovými horizontálními žaluziemi vážená vzduchová neprůzvučnost výplně R = 32 db DODÁVKA VČ. VNITŘNÍCH PARAPETŮ Postmorfing (deska parapetu DTD tl. 6mm, nos parapetu DTD tl. 25mm) barevný O x OKENNÍ VÝPLŇ ŠESTIKŘÍDLÁ spodní křídla vertikálně sklopná, horní křídla otevíravá zasklení izolačním dvojsklem vybaveno interiérovými horizontálními žaluziemi vážená vzduchová neprůzvučnost výplně R = 32 db DODÁVKA VČ. VNITŘNÍCH PARAPETŮ Postmorfing (deska parapetu DTD tl. 6mm, nos parapetu DTD tl. 25mm) barevný odstín "kaštan" O7 POZNÁMKA: JEDNOTLIVÝ POČET VÝROBKŮ A JEJICH JE TŘEBA OVĚŘIT PŘÍMO NA STAVBĚ 6

7 np x 2 50 OKENNÍ VÝPLŇ ČTYŘKŘÍDLÁ spodní křídla vertikálně sklopná, horní křídla otevíravá zasklení izolačním dvojsklem vybaveno interiérovými horizontálními žaluziemi vážená vzduchová neprůzvučnost výplně R = 32 db DODÁVKA VČ. VNITŘNÍCH PARAPETŮ Postmorfing (deska parapetu DTD tl. 6mm, nos parapetu DTD tl. 25mm) barevný O x OKENNÍ VÝPLŇ ŠESTIKŘÍDLÁ spodní křídla vertikálně sklopná, horní křídla otevíravá zasklení izolačním dvojsklem vybaveno interiérovými horizontálními žaluziemi vážená vzduchová neprůzvučnost výplně R = 32 db DODÁVKA VČ. VNITŘNÍCH PARAPETŮ Postmorfing (deska parapetu DTD tl. 6mm, nos parapetu DTD tl. 25mm) barevný O x 600 OKENNÍ VÝPLŇ JEDNOKŘÍDLÁ křídlo vertikálně sklopné otevírací mechanismus ovládaný z úrovně uživatele zasklení izolačním dvojsklem stukturované, neprůhledné VNITŘNÍ PARAPET KER. OBKLAD (Barva kaštan, cenová relace např. O POZNÁMKA: JEDNOTLIVÝ POČET VÝROBKŮ A JEJICH JE TŘEBA OVĚŘIT PŘÍMO NA STAVBĚ 7

8 20.np x VÝPLŇ OKENNÍHO OTVORU DO UHELNY dvě krajní pevná, střední pole otevíravé výplň ocelový plech tl.,2 mm se zpevňujícími prolisy rám z ocelových L profilů interiér / exteriér ochranný nátěr, barva RAL 7035 BEZ VNITŘNÍHO PARAPETU ) Z K3 DOČASNÝ PARAPET VNĚJŠÍ dl mm VENKOVNÍ PARAPET ocelový pozinkovaný plech s upraveným povrchem (např. Viplanyl) tl. 0,7 mm polyuretanová povrchová vrstva v tloušťce 50 μm, barva RAL 7035 r.š. 60 mm PŘESNOU VELIKOST DOMĚŘIT NA STAVBĚ INSTALOVAT S OHLEDEM NA PLÁNOVANÉ KONTAKTNÍ ZATEPLENÍ FASÁDY POZNÁMKA: JEDNOTLIVÝ POČET VÝROBKŮ A JEJICH JE TŘEBA OVĚŘIT PŘÍMO NA STAVBĚ 8
