2 AudioWorld Nová dimenze ozvučení Doba, kdy jste si pro ozvučení místností ve Vašem domě museli pořídit několik rozhlasových přijímačů nebo dalších přístrojů, právě skončila. Pohodlí Vašeho domova se s novou řadou přístrojů AudioWorld dostává do vyšší dimenze. Právě AudioWorld splňuje několik požadavků na takový systém snadné ovládání, jednoduchá montáž, široké možnosti individuálního poslechu a možnost vzájemné komunikace posluchačů. 02 Úvod AudioWorld

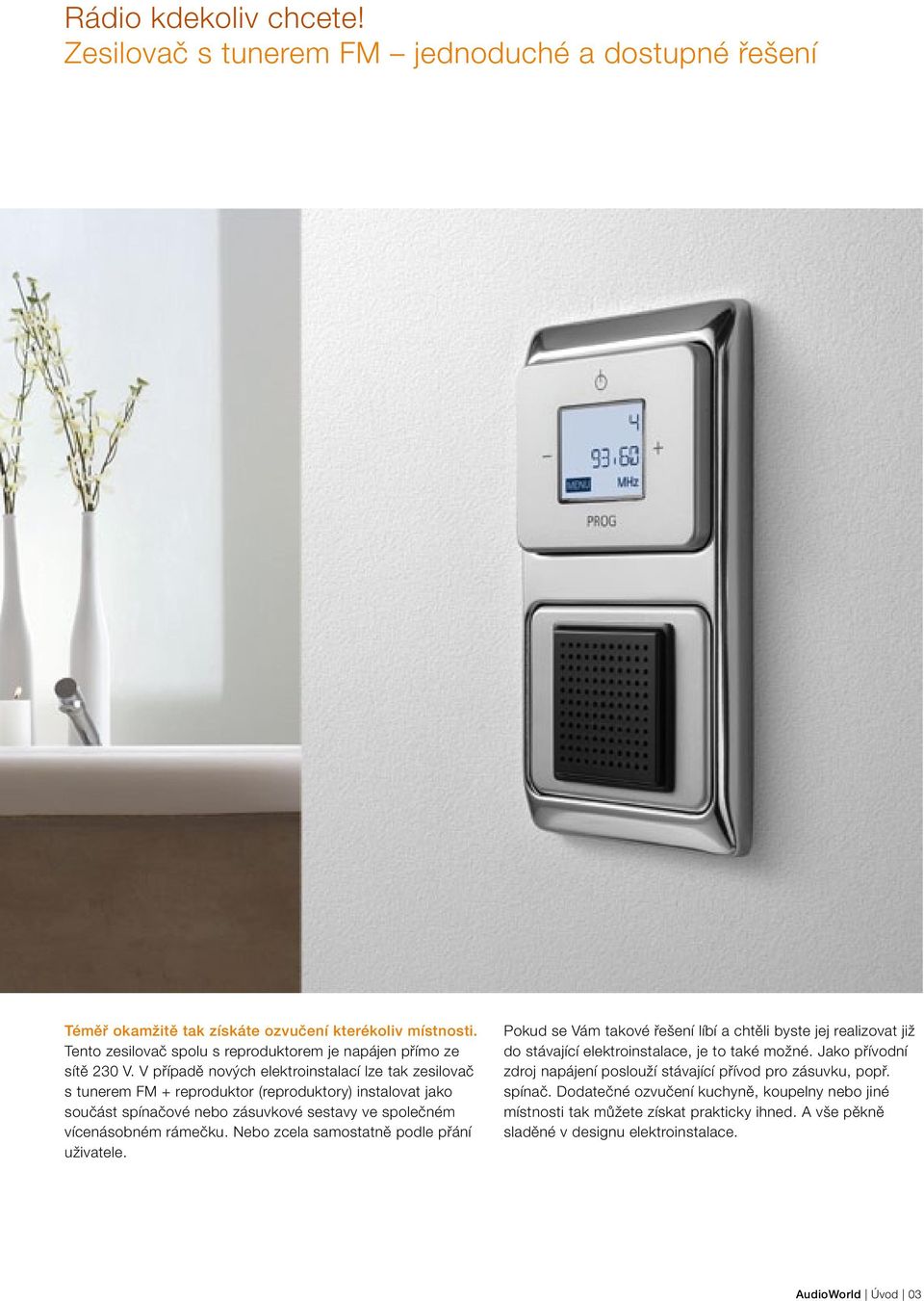

3 Rádio kdekoliv chcete! Zesilovač s tunerem FM jednoduché a dostupné řešení Téměř okamžitě tak získáte ozvučení kterékoliv místnosti. Tento zesilovač spolu s reproduktorem je napájen přímo ze sítě 230 V. V případě nových elektroinstalací lze tak zesilovač s tunerem FM + reproduktor (reproduktory) instalovat jako součást spínačové nebo zásuvkové sestavy ve společném vícenásobném rámečku. Nebo zcela samostatně podle přání uživatele. Pokud se Vám takové řešení líbí a chtěli byste jej realizovat již do stávající elektroinstalace, je to také možné. Jako přívodní zdroj poslouží stávající přívod pro zásuvku, popř. spínač. Dodatečné ozvučení kuchyně, koupelny nebo jiné místnosti tak můžete získat prakticky ihned. A vše pěkně sladěné v designu elektroinstalace. AudioWorld Úvod 03

4 Ústředna s tunerem FM Srdce systému Kompaktní centrální jednotka obsahuje stereofonní rozhlasový přijímač a umožňuje uložit až 8 rozhlasových stanic do své paměti. Uživatel je pak může na zesilovači volit sám. Výbava přístroje Přístroj je vybaven anténním vstupem a vlastní jednoduchou anténou pro příjem rozhlasového FM pásma. Do anténního vstupu je také možno zapojit externí anténu, například ze společného anténního rozvodu.tam bývá kvalita u nejvyšší. Anténní zásuvky jsou vybaveny přístroji řady 5011 z produkce ABB. Kromě toho je tento přístroj vybaven dalšími dvěma vstupními stereo obvody, do kterých můžete zapojit výstup CD nebo DVD přehrávače, HiFi sestavy, videorekordéru nebo televizoru. V místě poslechu je pak možno volit si individuálně program podle své nálady. Tento přístroj má také za úkol napájet malým napětím (15 V DC) po audio sběrnici zesilovací jednotky, rozmístěné po budově. Toto napětí je malé, bezpečné, navíc při instalaci není nutno přivádět další kabely k zesilovacím jednotkám. Snadná obsluha Obsluha je velice jednoduchá, dá se říci, že téměř žádná. Jedinými úkony je připojení antény, externího zdroje zvukového u a naladění rozhlasových stanic při instalaci. Ostatní obsluha se již provádí ve vlastních zesilovacích jednotkách. Ústředna má jediný výstup, právě do audio sběrnice. Spojení je realizováno osmižilovým kabelem s konektory RJ-45, který je součástí balení přístroje. Zesilovač s tunerem FM Druhé, menší srdce systému, je tvořeno zesilovačem s tunerem FM. Ten pracuje zcela samostatně, což je velkou výhodou pro malé jednoduché instalace. 04 Ústředna s tunerem FM AudioWorld

5 Ústředna s tunerem FM čelní panel ovládací prvky zobrazení rozhlasové stanice (RDS) uložení stanice do paměti výběr naprogramované stanice z paměti pohotovostní režim hlavní spínač přístroje nastavení frekvence smazání uložené stanice z paměti Ústředna s tunerem FM zadní panel vstupy a výstupy připojení externích zdrojů zvuku bezpotenciálový kontakt pro vzdálené spínání pohotovostního režimu připojení audio sběrnice anténní vstup Zesilovač s tunerem FM Time indikátor funkce budíku zapnutí / vypnutí indikátor stereofonního vysílání zobrazení uložené stanice nastavení hlasitosti zobrazení rozhlasové stanice (RDS) tlačítko pro volbu stanice z paměti přístroje AudioWorld Ústředna s tunerem FM 05

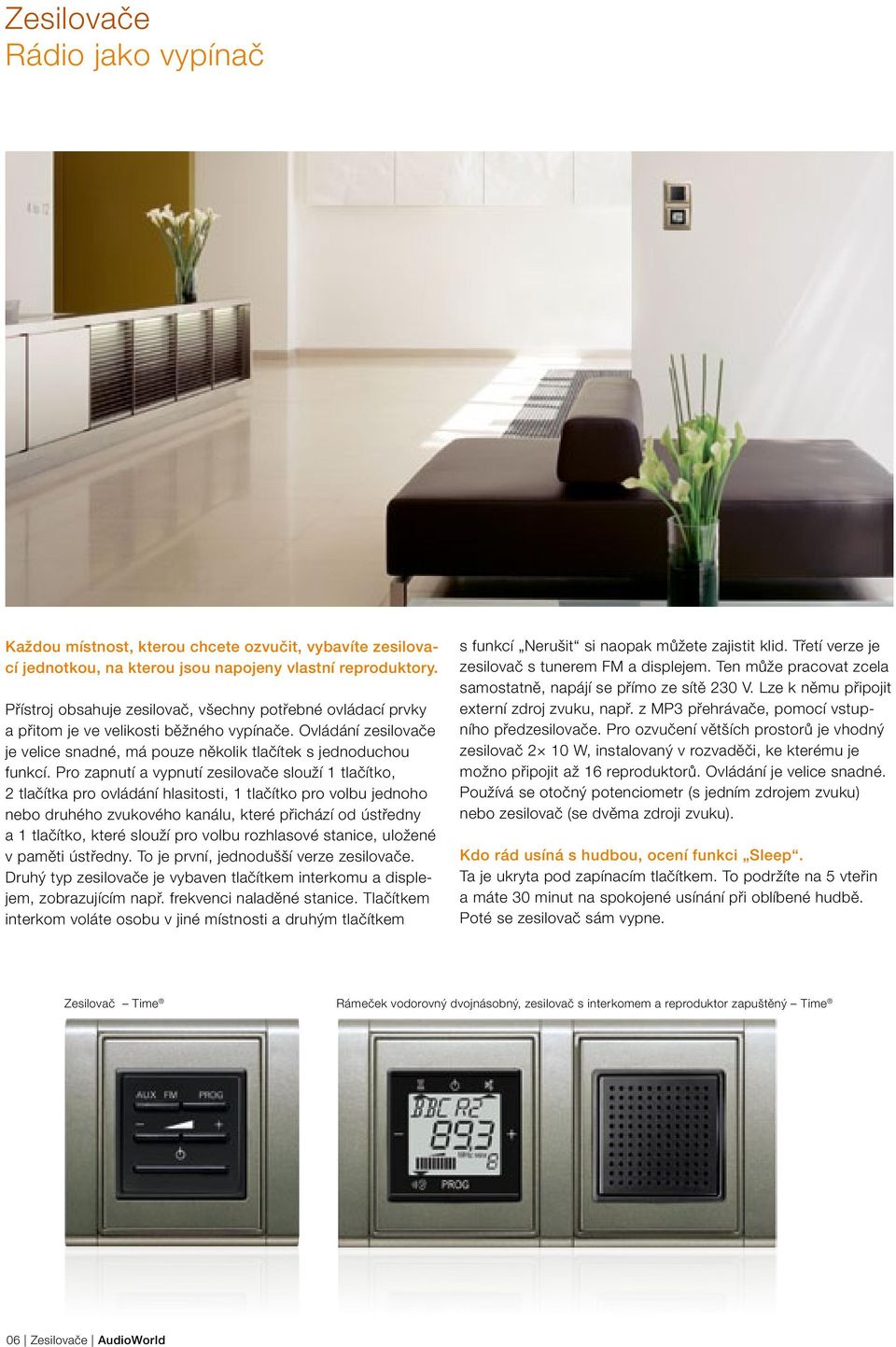

6 Zesilovače Rádio jako vypínač Každou místnost, kterou chcete ozvučit, vybavíte zesilovací jednotkou, na kterou jsou napojeny vlastní reproduktory. Přístroj obsahuje zesilovač, všechny potřebné ovládací prvky a přitom je ve velikosti běžného vypínače. Ovládání zesilovače je velice snadné, má pouze několik tlačítek s jednoduchou funkcí. Pro zapnutí a vypnutí zesilovače slouží 1 tlačítko, 2 tlačítka pro ovládání hlasitosti, 1 tlačítko pro volbu jednoho nebo druhého zvukového kanálu, které přichází od ústředny a 1 tlačítko, které slouží pro volbu rozhlasové stanice, uložené v paměti ústředny. To je první, jednodušší verze zesilovače. Druhý typ zesilovače je vybaven tlačítkem interkomu a displejem, zobrazujícím např. frekvenci naladěné stanice. Tlačítkem interkom voláte osobu v jiné místnosti a druhým tlačítkem s funkcí Nerušit si naopak můžete zajistit klid. Třetí verze je zesilovač s tunerem FM a displejem. Ten může pracovat zcela samostatně, napájí se přímo ze sítě 230 V. Lze k němu připojit externí zdroj zvuku, např. z MP3 přehrávače, pomocí vstupního předzesilovače. Pro ozvučení větších prostorů je vhodný zesilovač 2 10 W, instalovaný v rozvaděči, ke kterému je možno připojit až 16 reproduktorů. Ovládání je velice snadné. Používá se otočný potenciometr (s jedním zdrojem zvuku) nebo zesilovač (se dvěma zdroji zvuku). Kdo rád usíná s hudbou, ocení funkci Sleep. Ta je ukryta pod zapínacím tlačítkem. To podržíte na 5 vteřin a máte 30 minut na spokojené usínání při oblíbené hudbě. Poté se zesilovač sám vypne. Zesilovač Time Rámeček vodorovný dvojnásobný, zesilovač s interkomem a reproduktor zapuštěný Time 06 Zesilovače AudioWorld

7 Přístroje AudioWorld Kompletní přehled najdete v Katalogu EIM 2010 Zesilovač Pro individuální nastavení hlasitosti a předvolby. Možnost přepnutí poslechu roz hlasu nebo vnějšího zdroje u. Reproduktor pro zapuštěnou montáž Pro všechny typy zesilovačů. Zesilovač s tunerem FM a RDS Pro individuální naladění rozhlasové stanice, pro individuální nastavení hlasitosti. Možnost přepnutí poslechu roz hlasu nebo vnějšího zdroje u. Reproduktor pro vestavnou montáž Pro všechny typy zesilovačů. Zesilovač s interkomem a displejem Pro individuální nastavení hlasitosti a předvolby. Možnost přepnutí poslechu roz hlasu nebo vnějšího zdroje u. Tlačítko a mikrofon pro hovorové spojení s dalšími přístroji, tzv. interkom. Ústředna s tunerem FM Pro ozvučení několika místností. Dva oddělené stereo kanály a jeden přídav ný kanál pro hovo rové spojení (interkom). Pro vlastní ozvučení lze použít různé typy reproduktorů. Volba typu se liší podle kvality zvuku, které chceme dosáhnout v místě poslechu. Opravdu kvalitní zvuk Pro nejlepší poslech je možno doporučit externí reproduktorové soustavy od specializovaných výrobců. Jako nejjednodušší řešení je možno použít malé reproduktory, určené pro zapuštěnou montáž, stejně jako zesilovače. Je tak možno mít vše integrované v jednotném designu. Složení reproduktorové soustavy pro vestavnou montáž Pro ozvučení větší místnosti jsou vhodnější reproduktory s průměrem 5 pro vestavnou montáž, obvykle do stropního podhledu. Kromě většího výkonu mají i větší rozsah frekvencí, které jsou schopny zahrát. Do koupelny se hodí vestavný reproduktor 5 ve speciálním provedení do vlhkého prostředí, se speciálním krytem, rovněž v tomto provedení. AudioWorld Přístroje AudioWorld 07

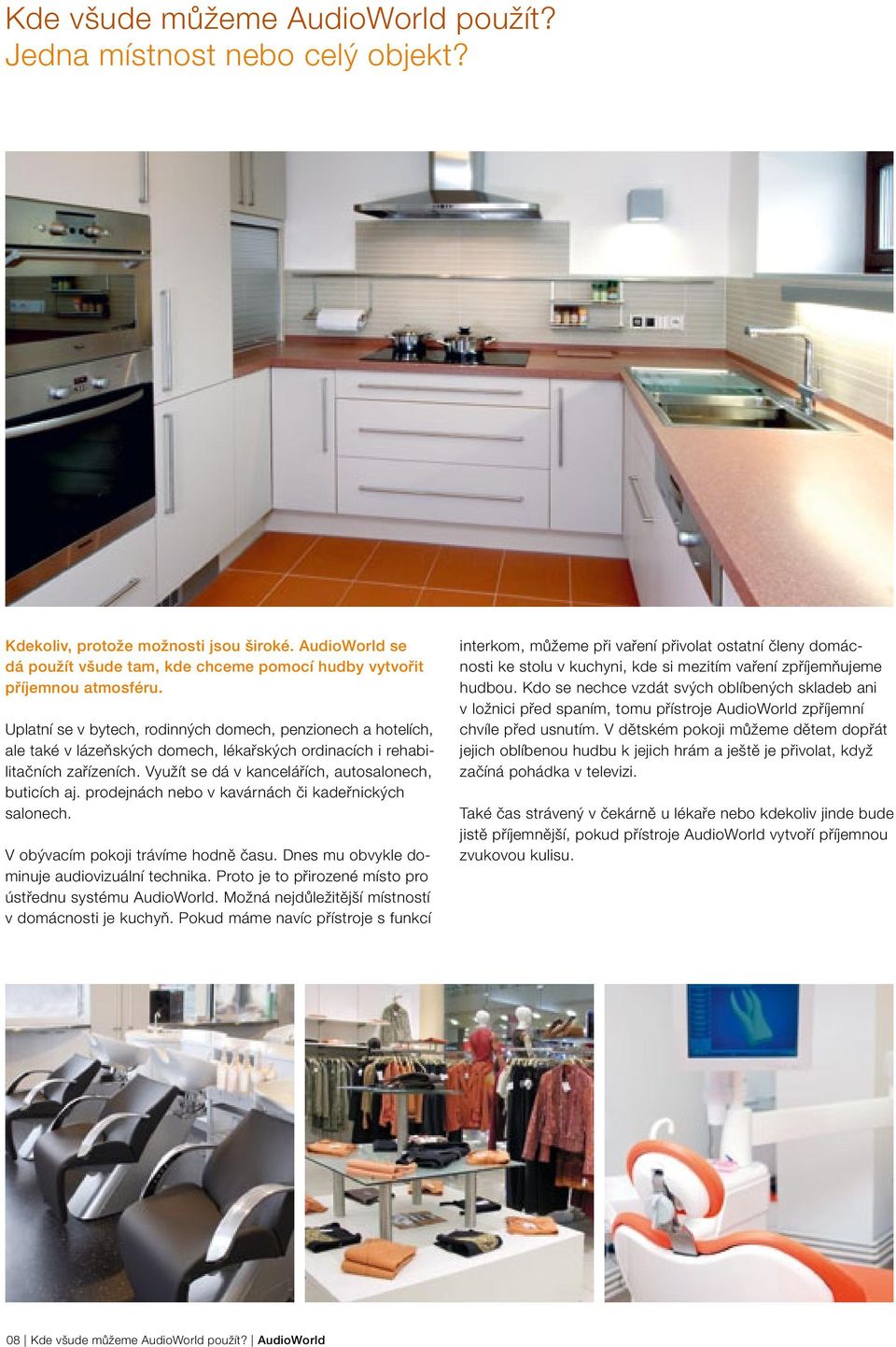

8 Kde všude můžeme AudioWorld použít? Jedna místnost nebo celý objekt? Kdekoliv, protože možnosti jsou široké. AudioWorld se dá použít všude tam, kde chceme pomocí hudby vytvořit příjemnou atmosféru. Uplatní se v bytech, rodinných domech, penzionech a hotelích, ale také v lázeňských domech, lékařských ordinacích i rehabilitačních zařízeních. Využít se dá v kancelářích, autosalonech, buticích aj. prodejnách nebo v kavárnách či kadeřnických salonech. V obývacím pokoji trávíme hodně času. Dnes mu obvykle dominuje audiovizuální technika. Proto je to přirozené místo pro ústřednu systému AudioWorld. Možná nejdůležitější místností v domácnosti je kuchyň. Pokud máme navíc přístroje s funkcí interkom, můžeme při vaření přivolat ostatní členy domácnosti ke stolu v kuchyni, kde si mezitím vaření zpříjemňujeme hudbou. Kdo se nechce vzdát svých oblíbených skladeb ani v ložnici před spaním, tomu přístroje AudioWorld zpříjemní chvíle před usnutím. V dětském pokoji můžeme dětem dopřát jejich oblíbenou hudbu k jejich hrám a ještě je přivolat, když začíná pohádka v televizi. Také čas strávený v čekárně u lékaře nebo kdekoliv jinde bude jistě příjemnější, pokud přístroje AudioWorld vytvoří příjemnou zvukovou kulisu. 08 Kde všude můžeme AudioWorld použít? AudioWorld

9 Instalace systému AudioWorld Variabilita systému MP3 přehrávač 230 V AC 2 0,75 mm 2 zesilovač s tunerem FM a RDS 230 V AC vstupní předzesilovač reproduktory zapuštěné (mono nebo stereo) napájecí zdroj Jednoduchá instalace v samostatné místnosti, např. koupelna, kuchyň V tomto případě je ideální prostor pro využití nového zesilovače s tunerem FM a RDS. Přístroj se připojuje přímo na 230 V, může pracovat samostatně a nebo je možné k němu přes vstupní předzesilovač připojit i externí zdroj zvuku, například z MP3 přehrávače. Reproduktory lze použít jak zapuštěné, tak vestavné nebo vestavné do vlhkého prostředí. zdroje zvuku reproduktor vestavný reproduktor zapuštěný 230 V AC 230 V AC vstupní předzesilovač zesilovač zesilovač s tunerem FM čtyřžilový komunikační kabel osmižilový komunikační kabel napájecí zdroj Obývací pokoj Jídelna Kuchyň Instalace v rodinném domě V těchto typech instalací najde uplatnění zesilovač, kde je možné vybrat jeden ze zdrojů zvuku, a také zesilovač s tunerem FM. U něj je nutné nastavit externí zdroj zvuku při instalaci mladí asi dají přednost vlastnímu stylu z MP3, v jiných případech se může hodit zvuk z HiFi věže nebo z televizoru pro ještě lepší zážitek například ze sportovního přenosu. AudioWorld Instalace systému AudioWorld 09

10 Instalace systému AudioWorld Variabilita systému 230 V AC zdroj zvuku zesilovač 2 10 W reproduktory vestavné ovládání vstupní předzesilovač potenciometr čtyřžilový komunikační kabel Instalace v kavárně, v prodejně Pro tento typ instalací je vhodné použití výkonového zesilovače 2 10 W, k němuž lze připojit až 16 reproduktorů. Uživatel si připojí zdroj zvuku přes vstupní předzesilovač. Zdrojem zvuku je HiFi věž nebo např. televizor s hudebním kanálem velice oblíbené řešení v kavárnách nebo barech. Regulace je více než jednoduchá otočným potenciometrem. Do této instalace lze zapojit až dva zdroje zvuku. Jako ovládací prvek potom slouží malovýkonový zesilovač. zdroje zvuku (AUX1, AUX2) reproduktory vestavné reproduktory zapuštěné zesilovač 2 10 W R-TV-SAT zesilovač s interkomem a RDS zesilovač s interkomem a RDS 230 V AC ovládání ústředna s FM tunerem interkom ovládání interkom ovládání komunikační zásuvka osmižilový komunikační kabel Recepce Kuchyňka, kancelář Zasedací místnost Instalace v kancelářských prostorech Ideální místo pro použití zesilovačů s interkomem, řízených ústřednou s tunerem FM. Lze k ní připojit až dva externí zdroje zvuku. I zde je možné použít zesilovač 2 10 W pro ozvučení většího prostoru, např. jídelny nebo zasedací místnosti. Pro regulaci hlasitosti se využije zesilovač s interkomem. Reproduktory mohou být jak zapuštěné (s designovým krytem a rámečkem), tak vestavné, např. do stropního podhledu. 10 Instalace systému AudioWorld AudioWorld

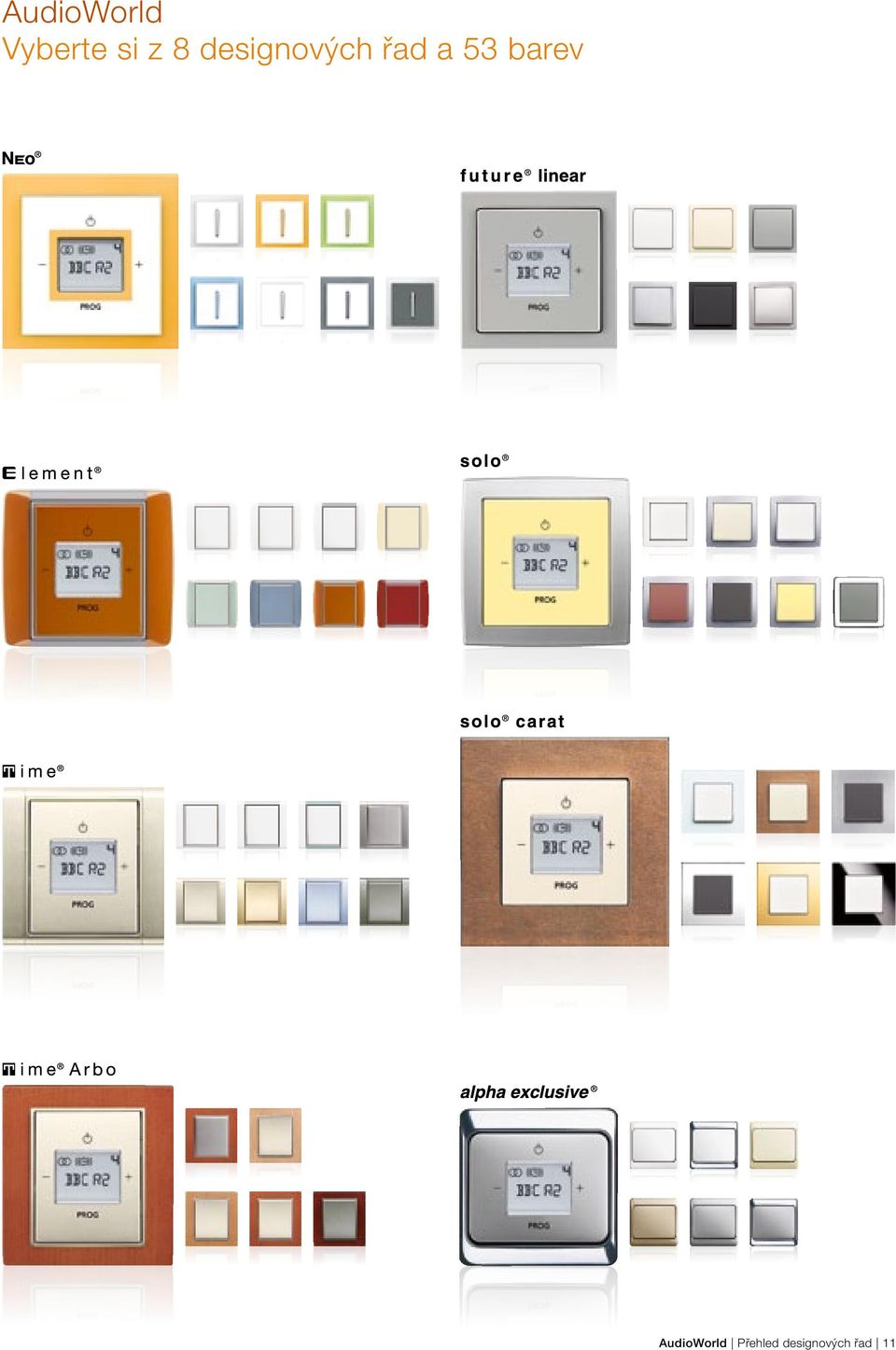

11 AudioWorld Vyberte si z 8 designových řad a 53 barev AudioWorld Přehled designových řad 11
