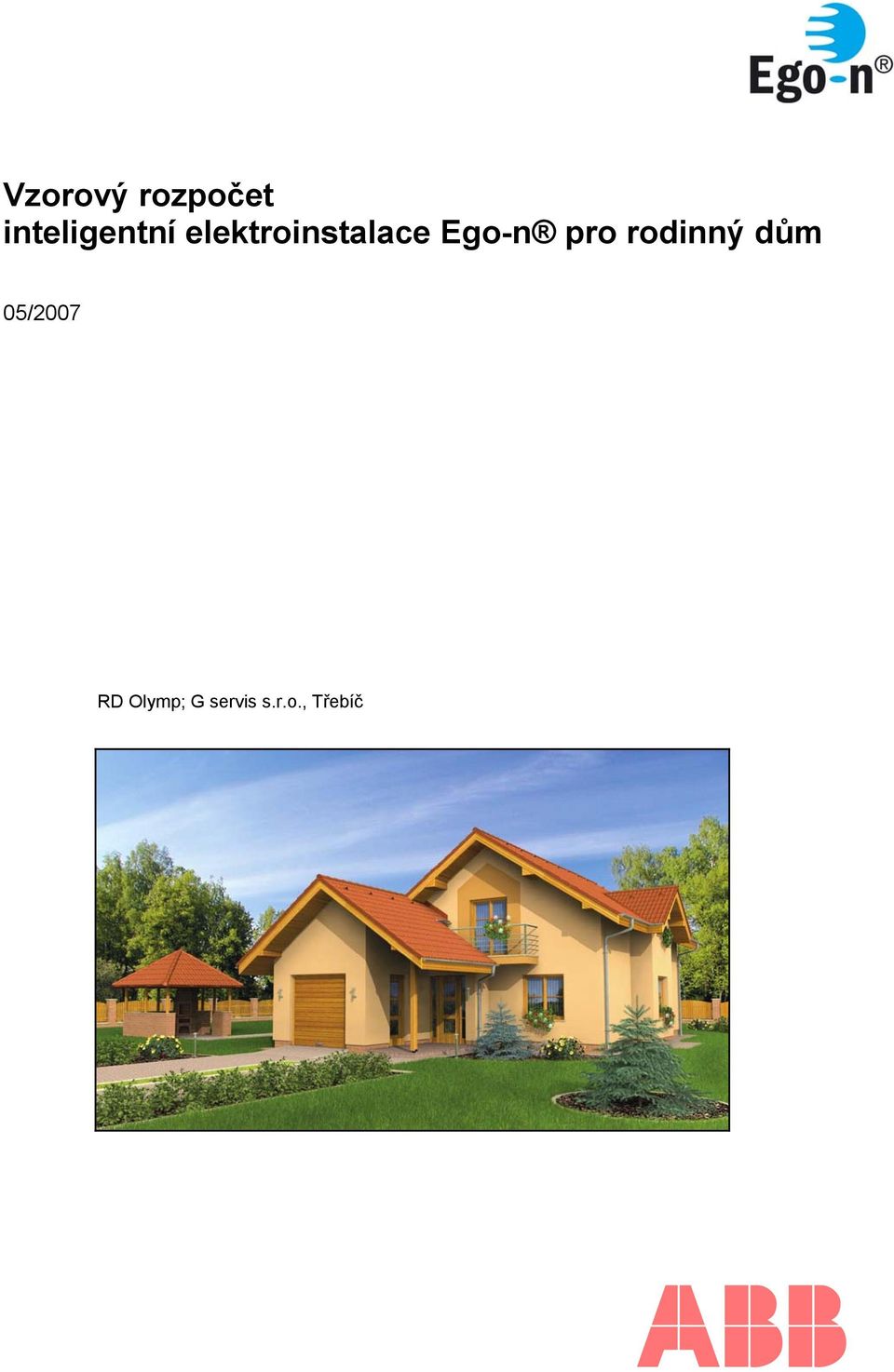

1 Vzorový rozpočet inteligentní elektroinstalace Ego-n pro rodinný dům 05/2007 RD Olymp; G servis s.r.o., Třebíč

2 Půdorysy: 1.NP Přízemí

3 Úvod Účelem tohoto vzorového orientačního rozpočtu je seznámit investory/koncové uživatele s cenovou hladinou inteligentní elektroinstalace Ego-n v RD velikosti odpovídající uvedenému půdorysu. Rozpočet je navržen ve třech variantách s rozdílnou úrovní funkcionality systému/domu. Varianta A V této základní variantě jsou uvažovány následující funkce systému Ego-n : spínání osvětlení (venkovního a vnitřního 16 okruhů), detekci pohybu, stmívání osvětlení (2 okruhy), centrální řízení vytápění. Tato varianta umožňuje nastavení centrálních funkcí a scén. Ovládací prvky Pro ovládání všech funkcí systému jsou určeny snímače jednonásobné a dvojnásobné v designových řadách Time a Element. Tlačítkové snímače umožňují jednoduché ovládání všech spotřebičů v rodinném domě. Pro montáž na speciální podklady (sklo obývací pokoj, nábytek - ložnice) jsou navrženy dva bezdrátové vysílače dvojtlačítkové v designech Time a Element. Pro pohodlnější ovládání osvětlení v obývacím pokoji slouží ruční šestnáctikanálový dálkový ovladač. Vnitřní osvětlení Pro každou místnost je uvažován jeden spínaný světelný okruh. V obývacím pokoji, koupelnách a kuchyni jsou spínané okruhy dva. V obývacím pokoji se uvažuje dálkové ovládání okruhů. Vytápění V této variantě je regulace topné soustavy řešena jako centrální pomocí systémového termostatu umístěného v referenční místnosti (obvykle obývací pokoj). Termostat ovládá tepelný zdroj (plynový nebo elektrický kotel). Centrální funkce Např.: při odchodu z domácnosti lze jediným stiskem tlačítka vypnout všechna světla nebo nastavit požadovanou kombinaci osvětlení (scénu) apod. Položka č.: Objednací číslo: Název: Množství (ks): MJ/ ks: celkem: C16100 Modul řídící C16900 Modul napájecí E-A Snímač tlačítkový Ego-n, jednonásobný E-A Snímač tlačítkový Ego-n, dvojnásobný E-A Snímač tlačítkový Ego-n, jednonásobný s RF C Vysílač ruční šestnástikanálový E-A Vysílač dvojtlačítkový E-A Snímač pohybu E-A Termostat prostorový Ego-n C87100 Modul spínací 8 x 10A C17900 Modul stmívací KSE224 Kabel sběrnicový Ego-n Uvedené ceny jsou Katalogové ceny ABB (bez rabatu a DPH). Celkem: Kč Pozn.: Rozpočet neobsahuje standardní prvky elektroinstalace, tj. jističe, rozváděče, zásuvky, rámečky snímačů, silové vodiče a ostatní pomocný materiál pro rodinný dům. Neobsahuje ani montážní popř. projektové práce a nastavení systému. Toto vše by mělo být ve standardní cenové nabídce Vaší elektromontážní firmy.

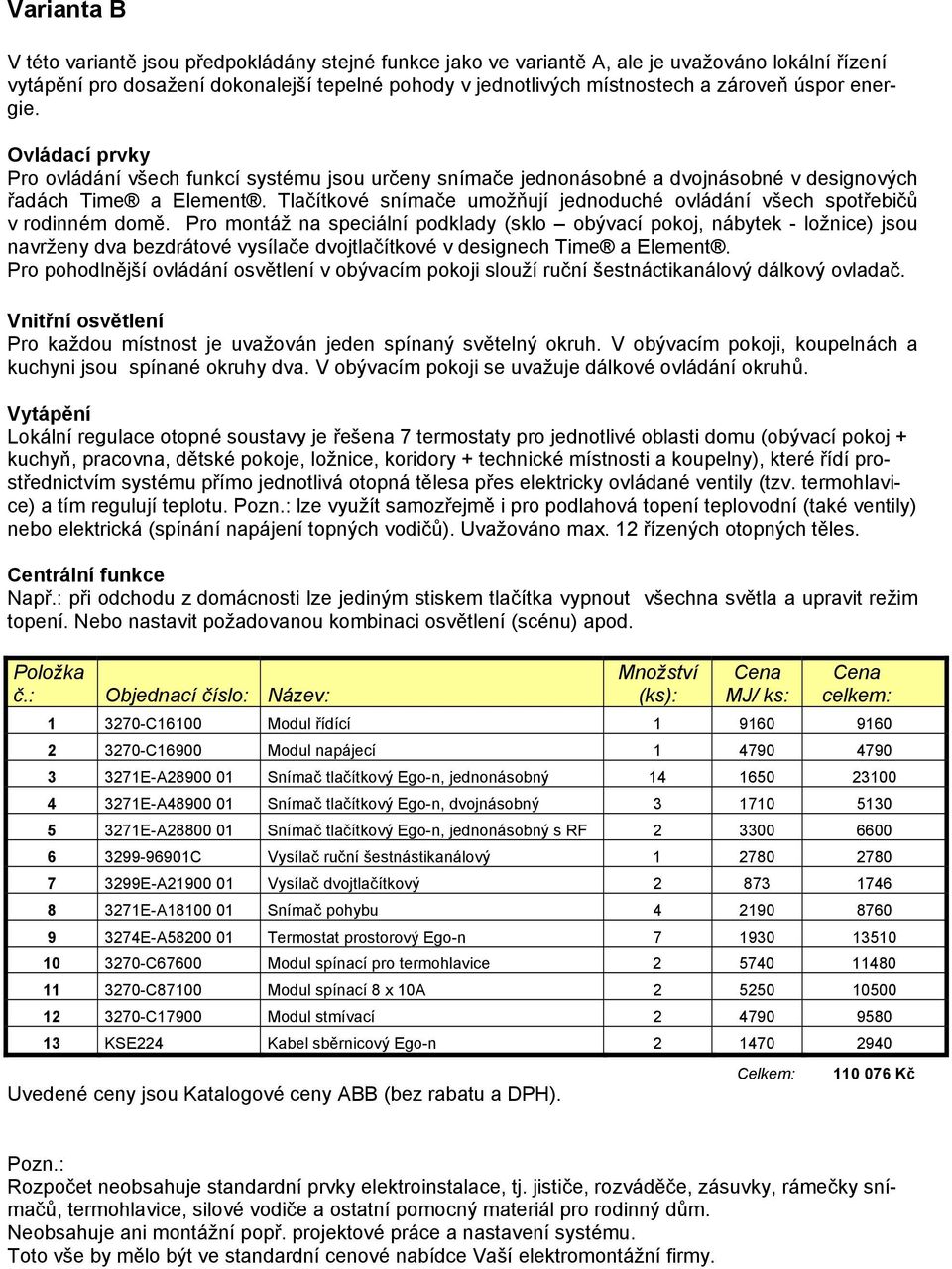

4 Varianta B V této variantě jsou předpokládány stejné funkce jako ve variantě A, ale je uvažováno lokální řízení vytápění pro dosažení dokonalejší tepelné pohody v jednotlivých místnostech a zároveň úspor energie. Ovládací prvky Pro ovládání všech funkcí systému jsou určeny snímače jednonásobné a dvojnásobné v designových řadách Time a Element. Tlačítkové snímače umožňují jednoduché ovládání všech spotřebičů v rodinném domě. Pro montáž na speciální podklady (sklo obývací pokoj, nábytek - ložnice) jsou navrženy dva bezdrátové vysílače dvojtlačítkové v designech Time a Element. Pro pohodlnější ovládání osvětlení v obývacím pokoji slouží ruční šestnáctikanálový dálkový ovladač. Vnitřní osvětlení Pro každou místnost je uvažován jeden spínaný světelný okruh. V obývacím pokoji, koupelnách a kuchyni jsou spínané okruhy dva. V obývacím pokoji se uvažuje dálkové ovládání okruhů. Vytápění Lokální regulace otopné soustavy je řešena 7 termostaty pro jednotlivé oblasti domu (obývací pokoj + kuchyň, pracovna, dětské pokoje, ložnice, koridory + technické místnosti a koupelny), které řídí prostřednictvím systému přímo jednotlivá otopná tělesa přes elektricky ovládané ventily (tzv. termohlavice) a tím regulují teplotu. Pozn.: lze využít samozřejmě i pro podlahová topení teplovodní (také ventily) nebo elektrická (spínání napájení topných vodičů). Uvažováno max. 12 řízených otopných těles. Centrální funkce Např.: při odchodu z domácnosti lze jediným stiskem tlačítka vypnout všechna světla a upravit režim topení. Nebo nastavit požadovanou kombinaci osvětlení (scénu) apod. Položka č.: Objednací číslo: Název: Množství (ks): MJ/ ks: celkem: C16100 Modul řídící C16900 Modul napájecí E-A Snímač tlačítkový Ego-n, jednonásobný E-A Snímač tlačítkový Ego-n, dvojnásobný E-A Snímač tlačítkový Ego-n, jednonásobný s RF C Vysílač ruční šestnástikanálový E-A Vysílač dvojtlačítkový E-A Snímač pohybu E-A Termostat prostorový Ego-n C67600 Modul spínací pro termohlavice C87100 Modul spínací 8 x 10A C17900 Modul stmívací KSE224 Kabel sběrnicový Ego-n Uvedené ceny jsou Katalogové ceny ABB (bez rabatu a DPH). Celkem: Kč Pozn.: Rozpočet neobsahuje standardní prvky elektroinstalace, tj. jističe, rozváděče, zásuvky, rámečky snímačů, termohlavice, silové vodiče a ostatní pomocný materiál pro rodinný dům. Neobsahuje ani montážní popř. projektové práce a nastavení systému. Toto vše by mělo být ve standardní cenové nabídce Vaší elektromontážní firmy.

5 Varianta C Tato varianta předpokládá stejné funkce systému Ego-n jako ve variantě B tj. spínaní osvětlení (větší počet spínaných okruhů osvětlení 20 a zásuvek 4, stmívání osvětlení (2 okruhy), detekce pohybu a lokální řízení vytápění. Je přidáno ovládání elektrických rolet, možnost zakomponování např. požárních hlásičů, EZS, okenních kontaktů apod. do systému, možnost vzdáleného ovládání přes GSM telefon a vizualizace resp. ovládání prostřednictvím PDA. Tato varianta umožňuje nastavení centrálních funkcí a scén. Ovládací prvky Pro ovládání všech funkcí systému jsou určeny snímače jednonásobné a dvojnásobné v designových řadách Time a Element. Tlačítkové snímače umožňují jednoduché ovládání všech spotřebičů v rodinném domě. Pro montáž na speciální podklady (sklo obývací pokoj, nábytek ložnice, dětský pokoj) jsou navrženy čtyři bezdrátové vysílače dvojtlačítkové/čtyřlačítkové v designech Time a Element. Pro pohodlnější ovládání osvětlení v obývacím pokoji je určen ruční šestnáctikanálový dálkový ovladač nebo PDA. Vnitřní osvětlení Pro každou místnost je uvažován jeden spínaný světelný okruh. V koupelnách a kuchyni jsou spínané okruhy dva. V obývacím pokoji dva světelné okruhy s možností stmívání a ovládané zásuvky pro stojací lampy. V obývacím pokoji se uvažuje dálkové ovládání okruhů. Uvažuje se ovládání zahradního osvětlení. Vytápění Regulace topných okruhů je řešena pomocí systémových termostatů umístěných v každé místnosti, které řídí prostřednictvím systému přímo jednotlivá otopná tělesa přes elektricky ovládané ventily (tzv. termohlavice) a tím regulují teplotu. Pozn.: lze využít samozřejmě i pro podlahová topení teplovodní (také ventily) nebo elektrická (spínání napájení topných vodičů). Uvažováno max. 12 řízených otopných těles. Žaluzie V této variantě je uvažováno elektrické ovládání max. 12 rolet. Lze dle přání realizovat centrální ovládání v místnostech, apod. Centrální funkce Např.: při odchodu z domácnosti lze jediným stiskem tlačítka vypnout všechna světla a určené zásuvky (spotřebiče), upravit režim topení a zároveň aktivovat např. režim přítomnosti. Nebo nastavit požadovanou kombinaci osvětlení a rolet (tzv. scénu) apod. Centrální funkce lze aktivovat také pomocí mobilního telefonu (SMS) nebo PDA nebo automaticky při aktivaci zabezpečovacího zabezpečení domu (informace přenesena do systému Ego-n pomocí modulu digitálních vstupů). Vzdálené ovládání a vizualizace Prostřednictvím SMS zpráv lze ovládat funkce systému resp. získávat informace o stavu domu. Podobně lze dům ovládat pomocí PC přes internet. Na PDA můžete vizualizovat stav jednotlivých místností resp. domu dle Vašeho přání a také je ovládat. PDA může sloužit jako centrální informační a ovládací displej u východu z domu, popř. v obývacím pokoji.

6 Položka č.: Objednací číslo: Název: Množství (ks): MJ/ ks: celkem: C16100 Modul řídicí C16900 Modul napájecí E-A Snímač tlačítkový Ego-n, jednonásobný E-A Snímač tlačítkový Ego-n, dvojnásobný E-A Snímač tlačítkový Ego-n, jednonásobný s RF C Vysílač ruční šestnáctikanálový E-A Vysílač dvojtlačítkový E-A Vysílač čtyřtlačítkový E-A Snímač pohybu E-A Termostat prostorový Ego-n C87100 Modul spínací 8 x 10A C47100 Modul spínací 4 x 10A C47200 Modul spínací 4 x 16A C67400 Modul žaluziový KSE224 Kabel sběrnicový Ego-n C17900 Modul stmívací C16200 Modul komunikační C16500 Modul GSM C88100 Modul digitálních vstupů C67600 Modul spínací pro termohlavice C16400 Modul logických funkcí Uvedené ceny jsou Katalogové ceny ABB (bez rabatu a DPH). Celkem: Kč Pozn.: Rozpočet neobsahuje standardní prvky elektroinstalace, tj. jističe, rozváděče, zásuvky, rámečky snímačů, termohlavice, silové vodiče a ostatní pomocný materiál pro rodinný dům. Neobsahuje ani montážní popř. projektové práce a nastavení systému. Toto vše by mělo být ve standardní cenové nabídce Vaší elektromontážní firmy. Neobsahuje také PDA, PC switch, WiFi routek (pro připojení PDA do systému), připojení k internetu a konfiguraci počítačové sítě. Závěr Vzorové varianty rozpočtu mohou sloužit pouze pro orientaci. Ne vždy musí být řízené osvětlení, ne vždy musí být řízené vytápění apod. Řešení inteligentní instalace v domě je vždy řešením individuálním a stanovení předběžného cenového rozpočtu na konkrétní dům lze až na základě definování požadovaných funkcí, úrovně komfortu, velikosti domu apod. Jednotlivé funkce systému lze různě kombinovat a také postupně doplňovat (např. funkce vzdáleného ovládání apod). Na základě definování požadovaných funkcí je pak systém Ego-n v domě oživen elektromontážní firmou buď velice jednoduše pomocí tlačítek na jednotlivých prvcích systému (tzv. úroveň Basic zde odpovídá pro varianty A a B) nebo pomocí PC a softwaru Ego-n Asistent (tzv. úroveň Plus zde varianta C).
