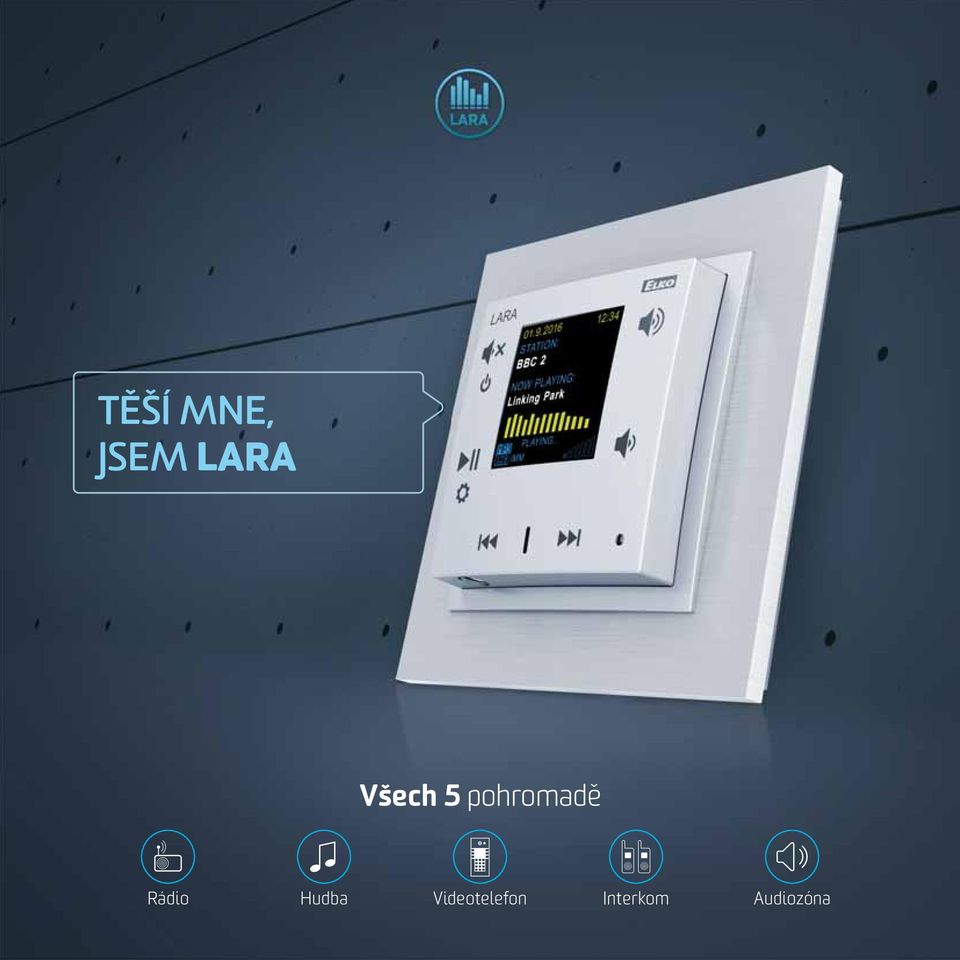

TĚŠÍ MNE, JSEM LARA. Všech 5 pohromadě. Rádio Hudba Videotelefon Interkom Audiozóna

Transkript

1 TĚŠÍ MNE, JSEM LARA Všech 5 pohromadě Rádio Hudba Videotelefon Interkom Audiozóna

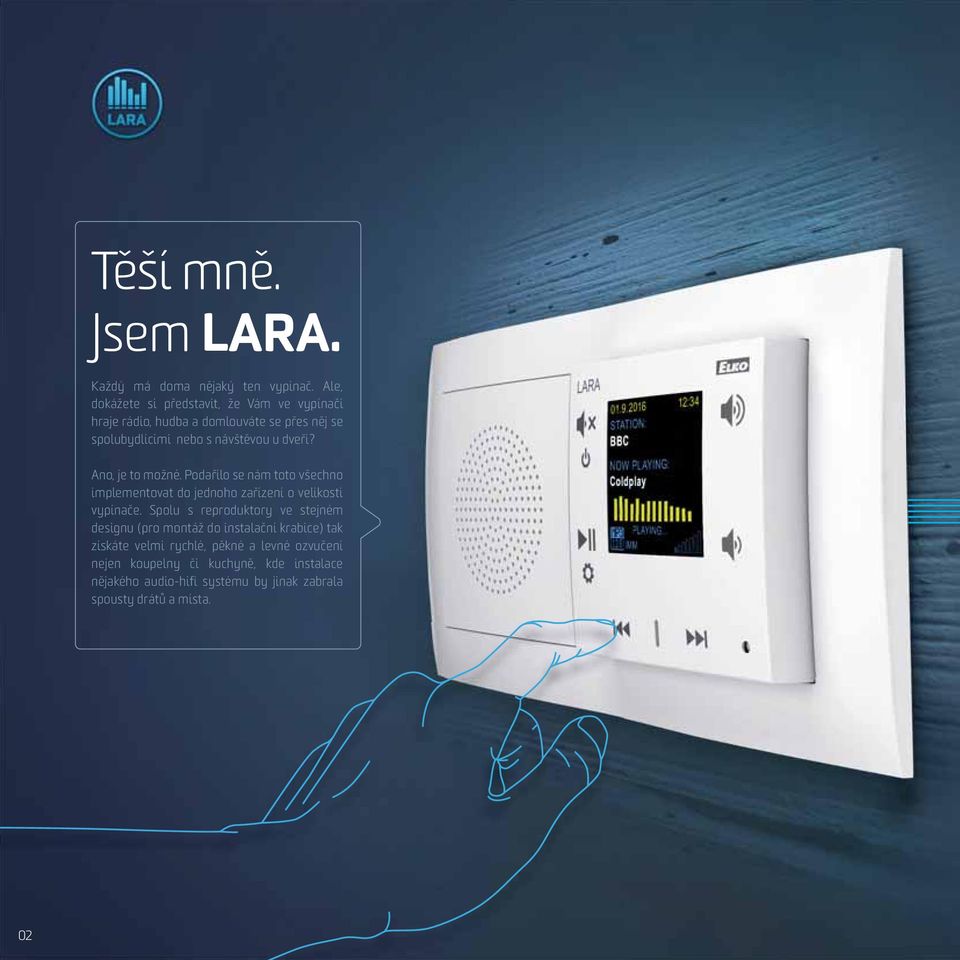

2 Těší mně. Jsem LARA. Každý má doma nějaký ten vypínač. Ale, dokážete si představit, že Vám ve vypínači hraje rádio, hudba a domlouváte se přes něj se spolubydlícími nebo s návštěvou u dveří? Ano, je to možné. Podařilo se nám toto všechno implementovat do jednoho zařízení o velikosti vypínače. Spolu s reproduktory ve stejném designu (pro montáž do instalační krabice) tak získáte velmi rychlé, pěkné a levné ozvučení nejen koupelny či kuchyně, kde instalace nějakého audio-hifi systému by jinak zabrala spousty drátů a místa. 02

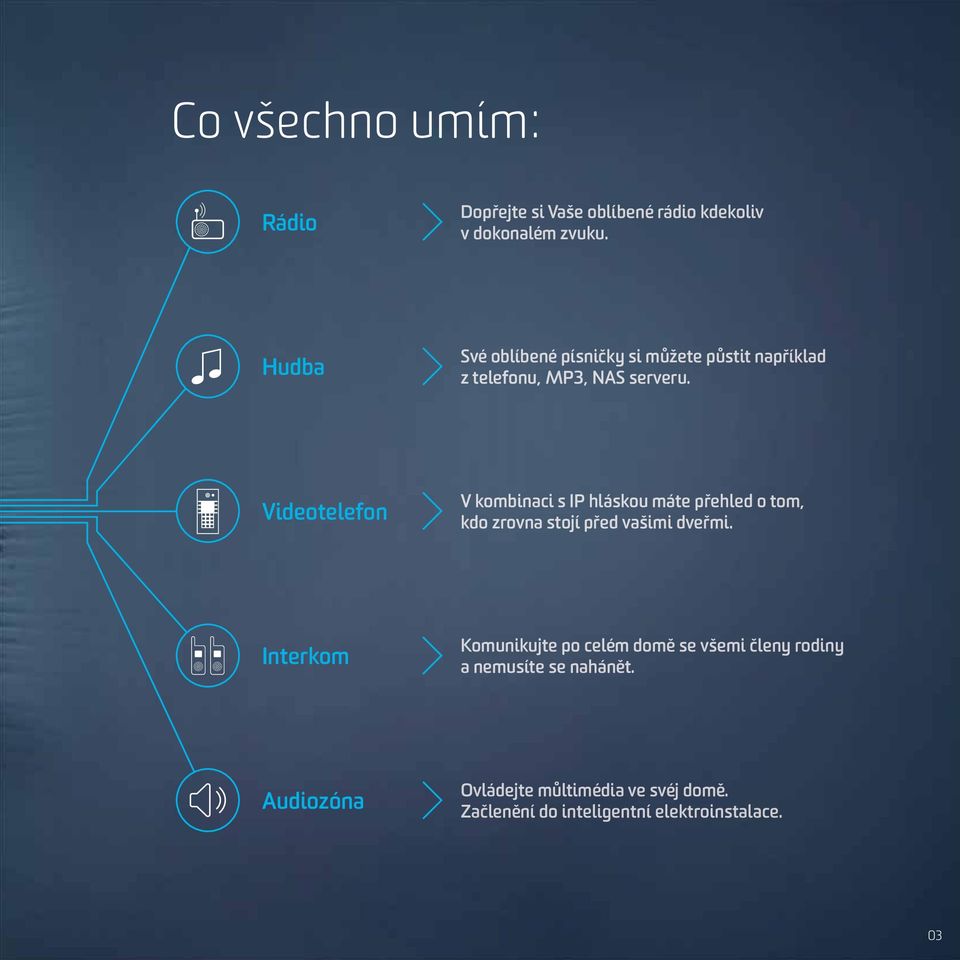

3 Co všechno umím: Rádio Dopřejte si Vaše oblíbené rádio kdekoliv v dokonalém zvuku. Hudba Své oblíbené písničky si můžete půstit nap říklad z telefonu, MP3, NAS serveru. Videotelefon V kombinaci s IP hláskou máte přehled o tom, kdo zrovna stojí před vašimi dveřmi. Interkom Komunikujte po celém domě se všemi členy rodiny a nemusíte se nahánět. Audiozóna Ovládejte můltimédia ve svéj domě. Začlenění do inteligen tní elektroinstalace. 03

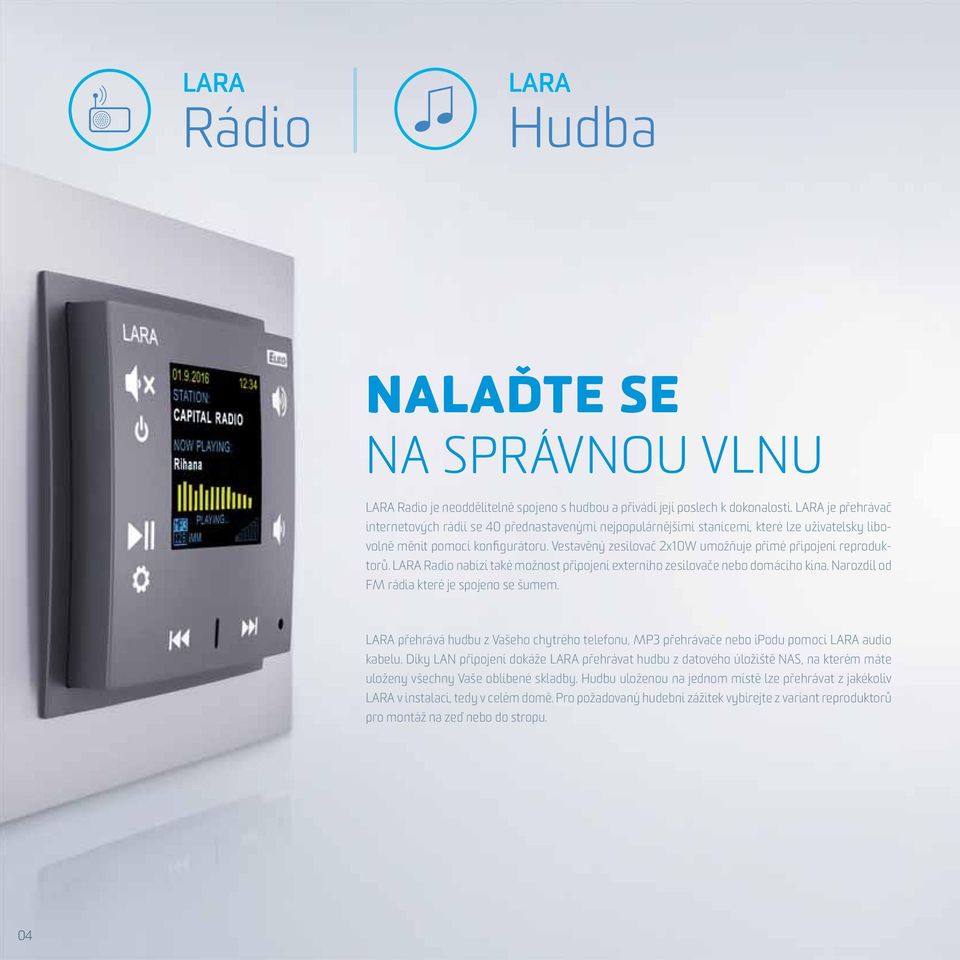

4 LARA Rádio LARA Hudba NALAĎTE SE NA SPRÁVNOU VLNU LARA Radio je neoddělitelně spojeno s hudbou a přivádí její poslech k dokonalosti. LARA je přehrávač internetových rádií se 40 přednastavenými nejpopulárnějšími stanicemi, které lze uživatelsky libovolně měnit pomocí konfigurátoru. Vestavěný zesilovač 2x10W umožňuje přímé připojení reproduktorů. LARA Radio nabízí také možnost připojení externího zesilovače nebo domácího kina. Narozdíl od FM rádia které je spojeno se šumem. LARA přehrává hudbu z Vašeho chytrého telefonu, MP3 přehrávače nebo ipodu pomocí LARA audio kabelu. Díky LAN připojení dokáže LARA přehrávat hudbu z datového úložiště NAS, na kterém máte uloženy všechny Vaše oblíbené skladby. Hudbu uloženou na jednom místě lze přehrávat z jakékoliv LARA v instalaci, tedy v celém domě. Pro požadovaný hudební zážitek vybírejte z variant reproduktorů pro montáž na zeď nebo do stropu. 04

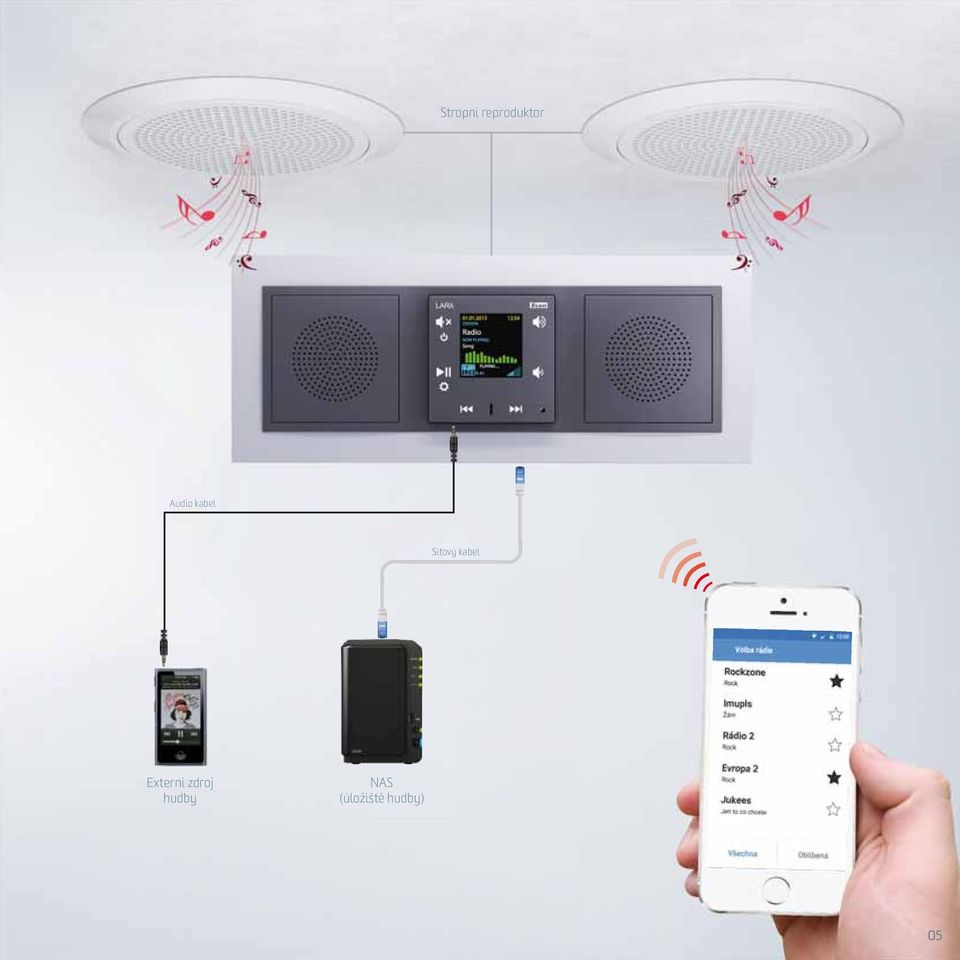

5 Stropní reproduktor Audio kabel Síťový kabel Externí zdroj hudby NAS (úložiště hudby) 05

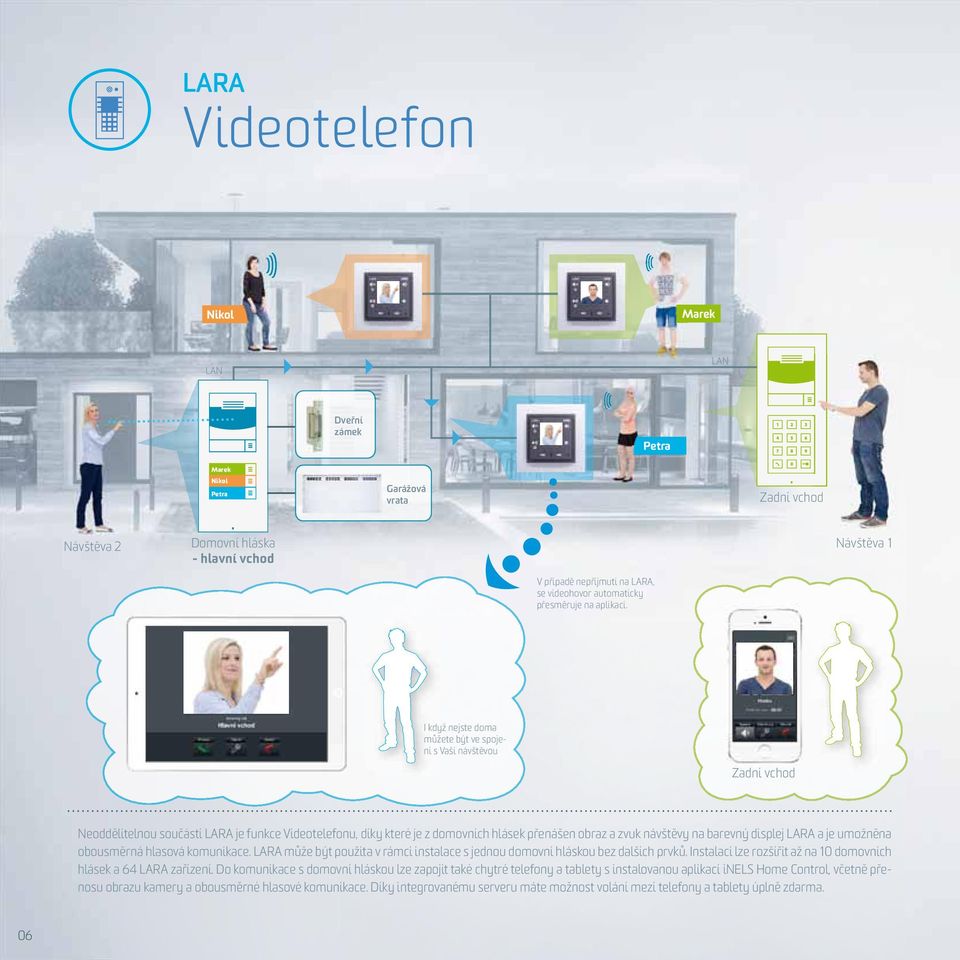

6 LARA Videotelefon Nikol Marek LAN LAN Dveřní zámek Petra Marek Nikol Petra Garážová vrata Zadní vchod Návštěva 2 Domovní hláska - hlavní vchod Návštěva 1 V případě nepříjmutí na LARA, se videohovor automaticky přesměruje na aplikaci. I když nejste doma můžete být ve spojení s Vaší návštěvou Zadní vchod Neoddělitelnou součástí LARA je funkce Videotelefonu, díky které je z domovních hlásek přenášen obraz a zvuk návštěvy na barevný displej LARA a je umožněna obousměrná hlasová komunikace. LARA může být použita v rámci instalace s jednou domovní hláskou bez dalších prvků. Instalaci lze rozšířit až na 10 domovních hlásek a 64 LARA zařízení. Do komunikace s domovní hláskou lze zapojit také chytré telefony a tablety s instalovanou aplikací inels Home Control, včetně přenosu obrazu kamery a obousměrné hlasové komunikace. Díky integrovanému serveru máte možnost volání mezi telefony a tablety úplně zdarma. 06

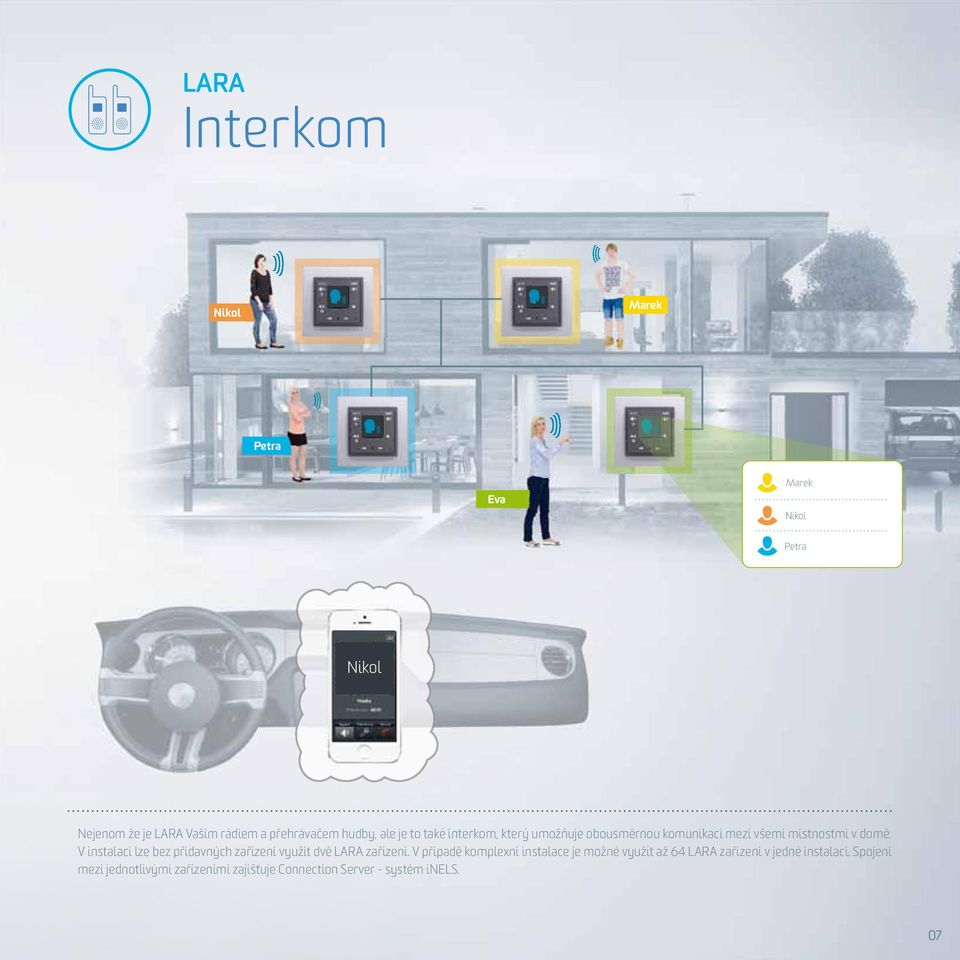

7 LARA Interkom Nikol Marek Petra Eva Marek Nikol Petra Nikol Nejenom že je LARA Vaším rádiem a přehrávačem hudby, ale je to také interkom, který umožňuje obousměrnou komunikaci mezi všemi místnostmi v domě. V instalaci lze bez přídavných zařízení využít dvě LARA zařízení. V případě komplexní instalace je možné využít až 64 LARA zařízení v jedné instalaci. Spojení mezi jednotlivými zařízeními zajišťuje Connection Server - systém inels. 07

8 LARA Audiozóna Audiozóna 1 Audiozóna 5 Úložiště hudby imm Server Audiozóna 2 Audiozóna 3 Audiozóna 4 Audiozone 1 Audiozone 2 Audiozone 3 Audiozone 4 Audiozone 5 LARA plní funkci Audiozóny, díky které můžete přehrávat Vaši hudbu na kterékoliv zóně v domě. Hudba může být uložena na uložiště hudby (NAS Server) nebo na multimediálním serveru (imm Server), který nabízí komplexní řešení ovládání elektroinstalace a multimédií z aplikací inels Home Control určených pro chytré telefony a tablety. 08

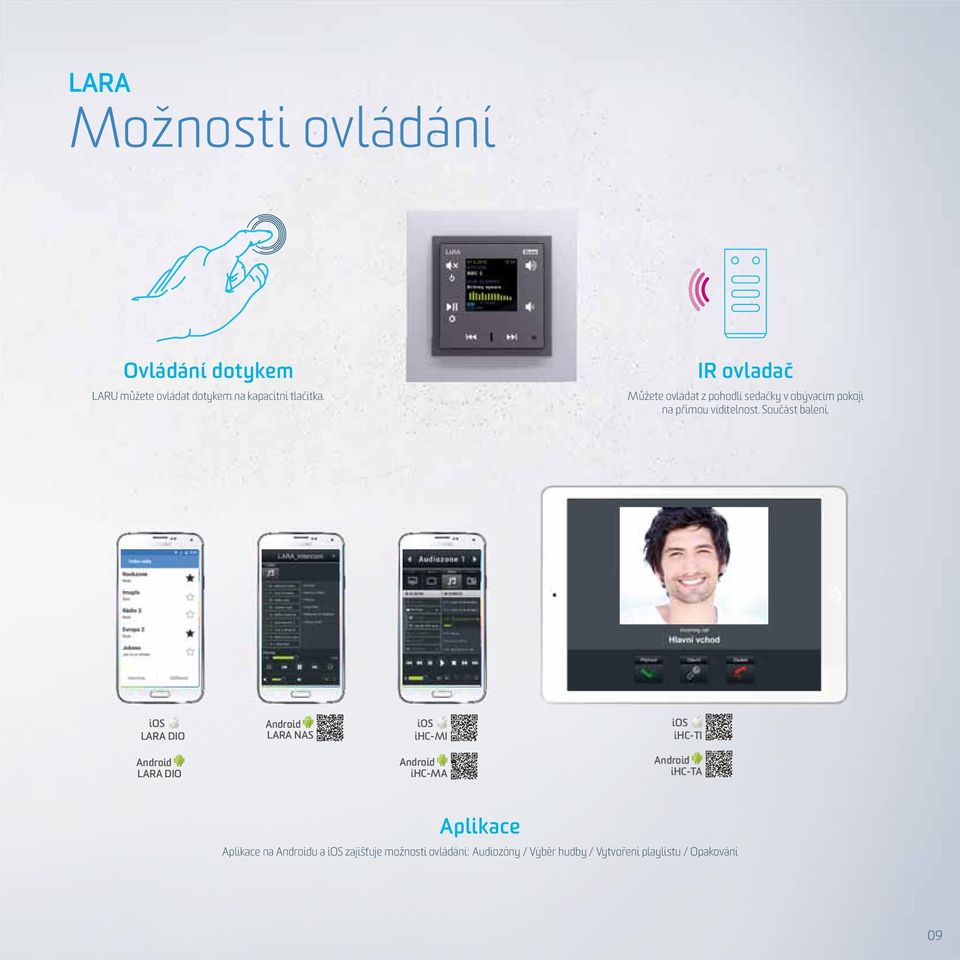

9 LARA Možnosti ovládání Ovládání dotykem LARU můžete ovládat dotykem na kapacitní tlačítka. IR ovladač Můžete ovládat z pohodlí sedačky v obývacím pokoji na přímou viditelnost. Součást balení. ios LARA DIO Android LARA NAS ios ihc-mi ios ihc-ti Android LARA DIO Android ihc-ma Android ihc-ta Aplikace Aplikace na Androidu a ios zajišťuje možnosti ovládání: Audiozóny / Výběr hudby / Vytvoření playlistu / Opakování 09

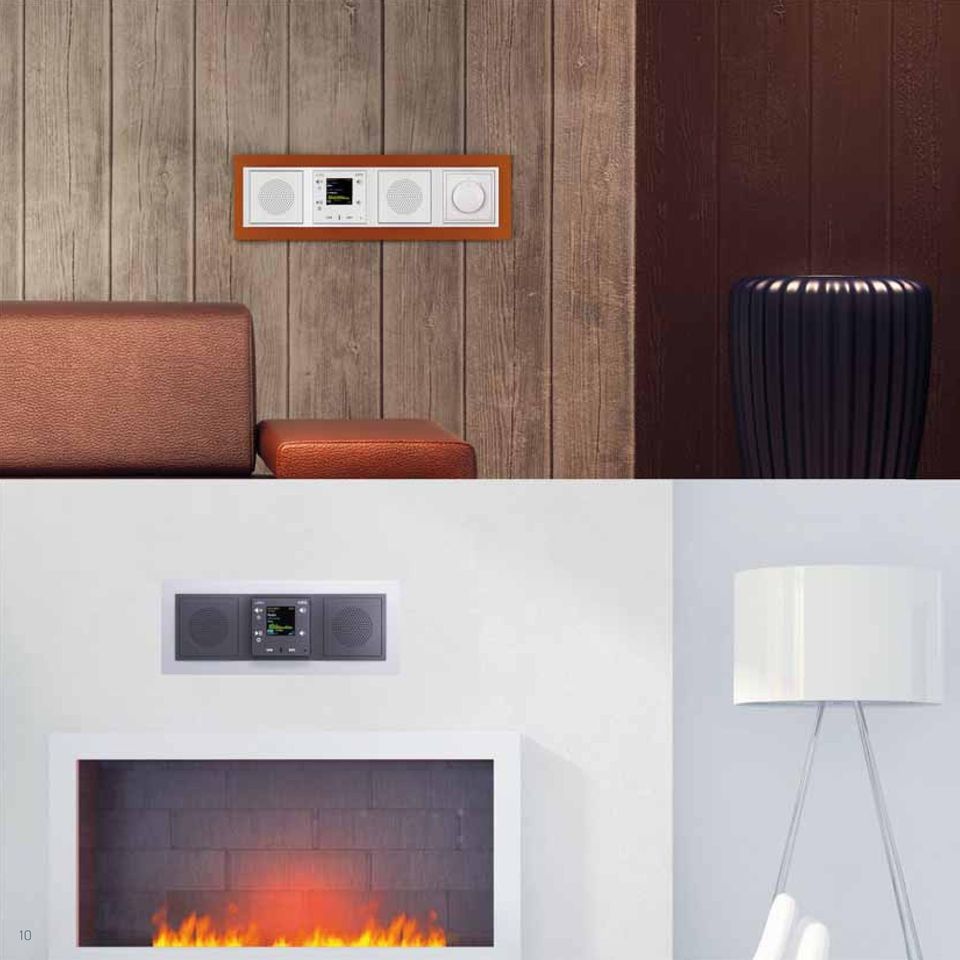

10 10

11 11

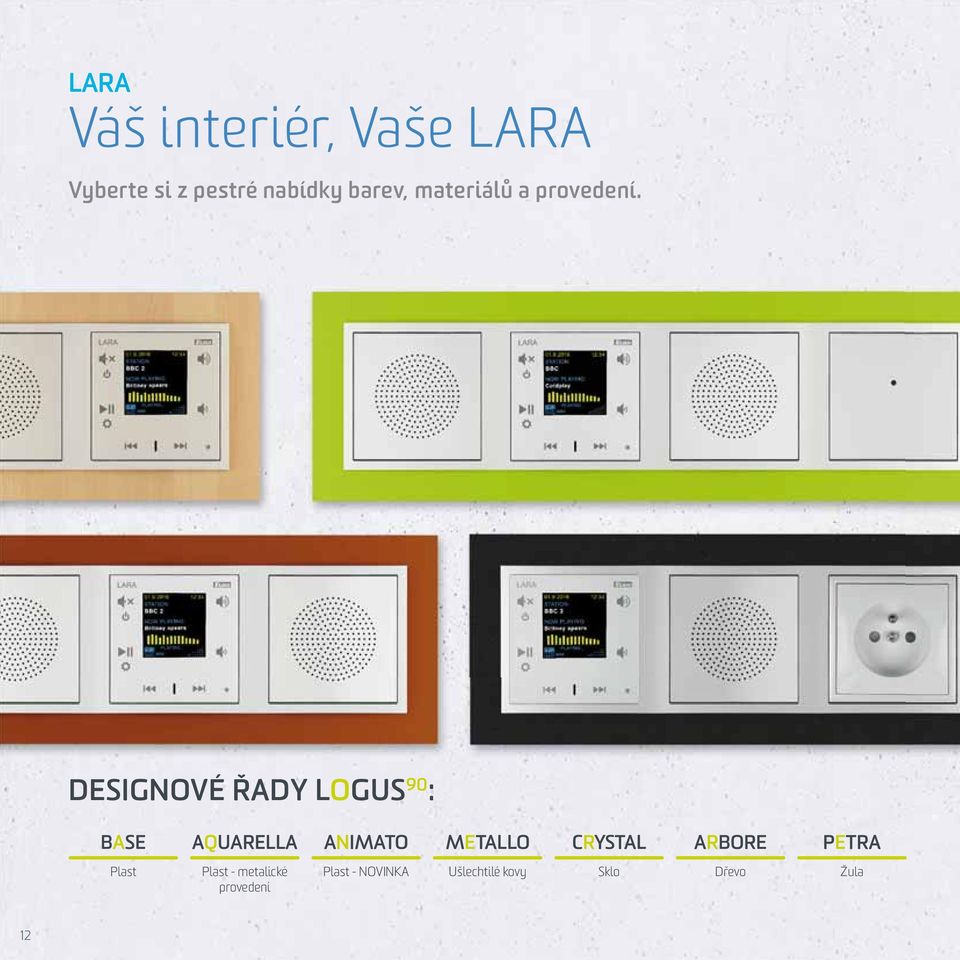

12 LARA Váš interiér, Vaše LARA Vyberte si z pestré nabídky barev, materiálů a provedení. DESIGNOVÉ ŘADY LOGUS 90 : BASE AQUARELLA ANIMATO METALLO CRYSTAL ARBORE PETRA Plast Plast - metalické provedení Plast - NOVINKA Ušlechtilé kovy Sklo Dřevo Žula 12

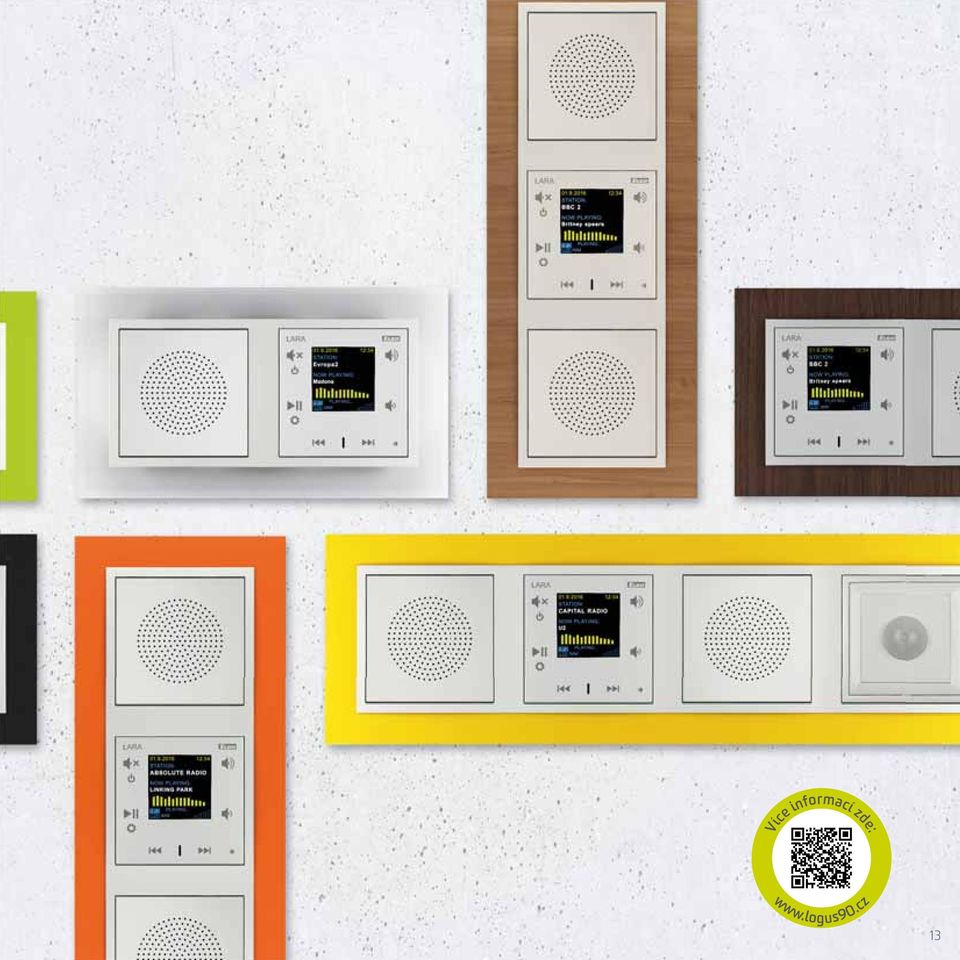

13 Více informací zde: 13

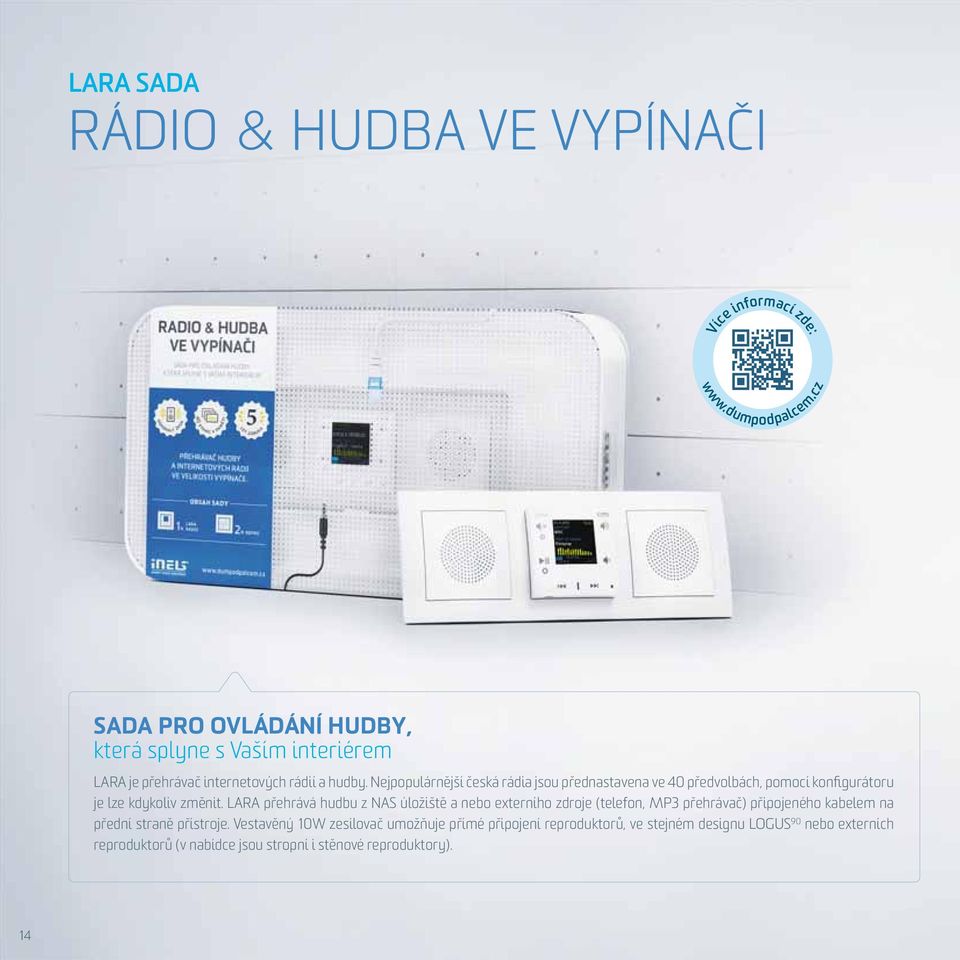

14 LARA SADA RÁDIO & HUDBA VE VYPÍNAČI Více informací zde: SADA PRO OVLÁDÁNÍ HUDBY, která splyne s Vaším interiérem LARA je přehrávač internetových rádií a hudby. Nejpopulárnější česká rádia jsou přednastavena ve 40 předvolbách, pomocí konfigurátoru je lze kdykoliv změnit. LARA přehrává hudbu z NAS úložiště a nebo externího zdroje (telefon, MP3 přehrávač) připojeného kabelem na přední straně přístroje. Vestavěný 10W zesilovač umožňuje přímé připojení reproduktorů, ve stejném designu LOGUS 90 nebo externích reproduktorů (v nabídce jsou stropní i stěnové reproduktory). 14

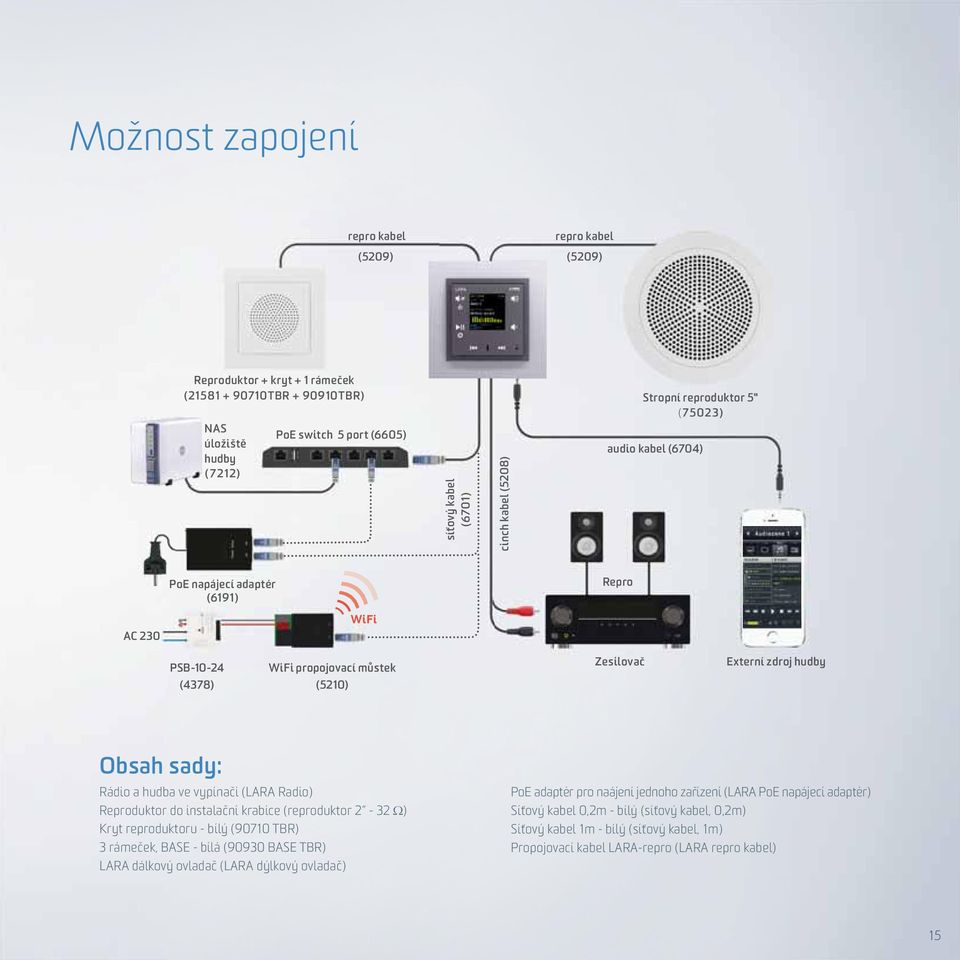

15 Možnost zapojení repro kabel repro kabel (5209) (5209) Reproduktor + kryt + 1 rámeček ( TBR TBR) NAS úložiště hudby (7212) PoE switch 5 port (6605) síťový kabel (6701) cinch kabel (5208) Stropní reproduktor 5" (75023) audio kabel (6704) PoE napájecí adaptér (6191) Repro AC 230 WiFi PSB (4378) WiFi propojovací můstek (5210) Zesilovač Externí zdroj hudby Obsah sady: Rádio a hudba ve vypínači (LARA Radio) PoE adaptér pro naájení jednoho zařízení (LARA PoE napájecí adaptér) Reproduktor do instalační krabice (reproduktor 2-32 ) Síťový kabel 0,2m - bílý (síťový kabel, 0,2m) Kryt reproduktoru - bílý (90710 TBR) Síťový kabel 1m - bílý (síťový kabel, 1m) 3 rámeček, BASE - bílá (90930 BASE TBR) Propojovací kabel LARA-repro (LARA repro kabel) LARA dálkový ovladač (LARA dýlkový ovladač) 15

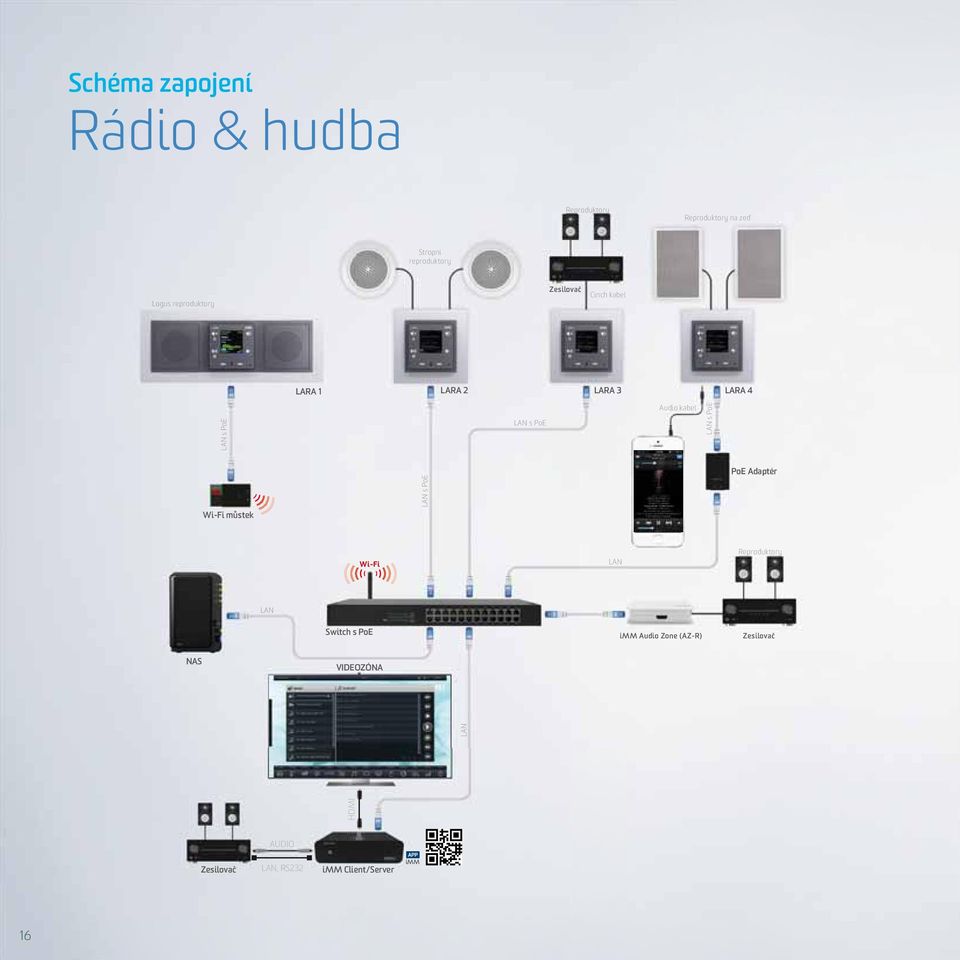

16 Schéma zapojení Rádio & hudba Repro duktory Reproduktory na zeď Stropní reproduktory Logus reproduktory Zesilovač Cinch kabel LARA 1 LARA 2 LARA 3 LARA 4 LAN s PoE LAN s PoE Audio kabel LAN s PoE Wi-Fi můstek LAN s PoE PoE Adaptér Wi-Fi LAN Reproduktory LAN Switch s PoE imm Audio Zone (AZ-R) Zesilovač NAS HDMI VIDEOZÓNA LAN AUDI O Zesilovač LAN, RS232 imm Client/Server imm 16

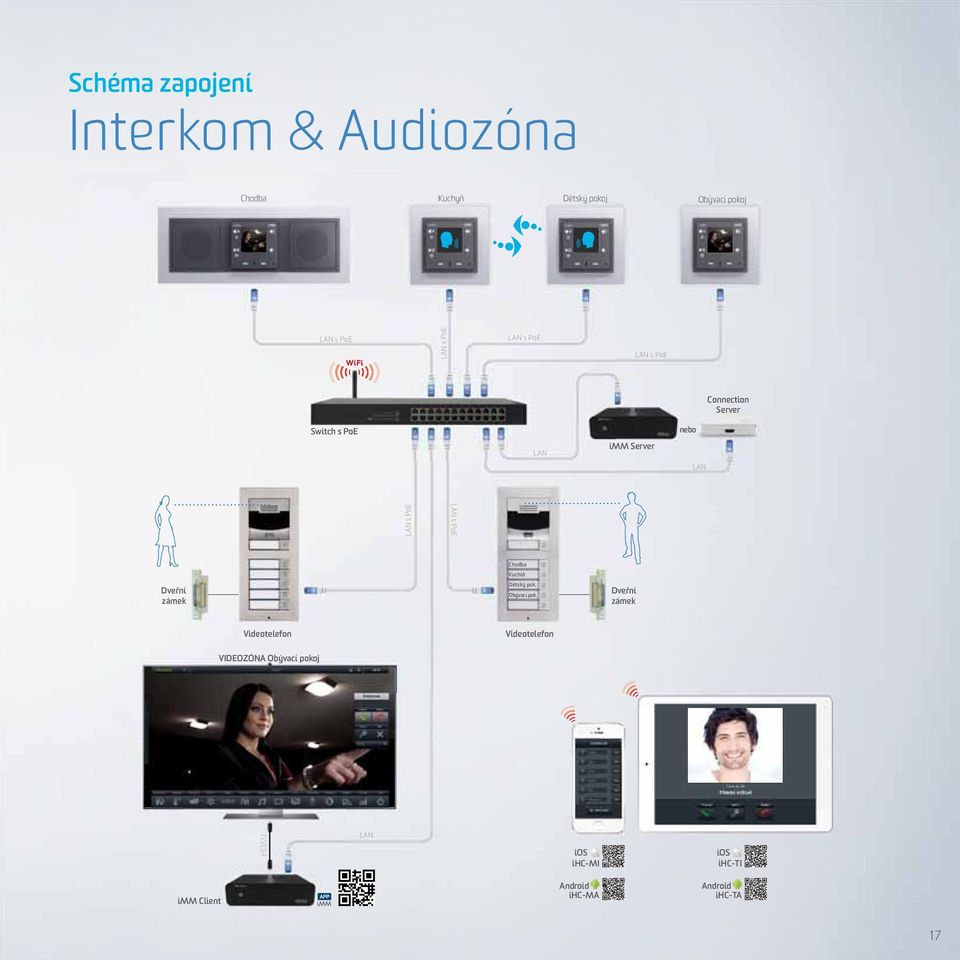

17 Schéma zapojení Interkom & Audiozóna Chodba Kuchyň Dětský pokoj Obývací pokoj LAN s PoE WiFi LAN s PoE LAN s PoE LAN s PoE Connection Server Switch s PoE nebo LAN imm Server LAN LAN s PoE LAN s PoE Dveřní zámek Chodba Kuchiň Dětský pok. Obývací pok. Dveřní zámek Videotelefon Videotelefon VIDEOZÓNA Obývací pokoj HDMI LAN ios ihc-mi ios ihc-ti imm Client imm Android ihc-ma Android ihc-ta 17

18 Repro a kabely Instalační materiál PROPOJOVACÍ KABEL (LARA CINCH KABEL) Slouží pro propojení LARA s externím zesilovačem. Redukce 4pin z LARA LINE OUT na 2x CINCH vidlice do zesilovače, délka 2x20cm RÁMEČEK 2-RÁMEČEK TBR TBR 3-RÁMEČEK TBR NAPÁJECÍ ZDROJ (PSB-10-24) Spínané stabilizované napájecí zdroje s pevným výstupním napětím, určené pro montáž do instalační krabice (např. KU-68) PSB stabilizovaný zdroj 24V/10W RÁMEČEK TBR 5-RÁMEČEK TBR PROPOJOVACÍ KABEL (LARA AUDIO KABEL) Slouží pro propojení LARA s externím zdrojem hudby (telefon, mp3 přehrávač). Délka 20 cm zakončeným 2x stereo jack 3.5mm KRABICE PRO MONTÁŽ NA POVRCH INSTALAČNÍ KRABICE 1 NÁS. (KP 67/2) ABR 6705 REPRODUKTOR DO STROPU Reproduktor pro montáž do stropu nebo duté stěny. Výkon 15W, impedance CMF INSTALAČNÍ KRABICE 2 NÁS. (KP 64/2) INSTALAČNÍ KRABICE 3 NÁS. (KP 64/3) INSTALAČNÍ KRABICE 4 NÁS. (KP 64/4) 6708 REPRODUKTOR NA POVRCH Dvoupásmový reproduktor pro montáž na stěny nebo strop: Výkon 15W, impedance 32, rozměry 270 x 183 x 37 mm. Barva: bílá CBR INSTALAČNÍ KRABICE 5 NÁS. (KP 64/5) 6709 INSTALAČNÍ KRABICE 1 NÁS. (KP 64/LD) 6710 NAS EXTERNÍ ÚLOŽIŠTĚ Dvoušachtový NAS server s funkcí hostování, sdílení a zabezpečení dat INSTALAČNÍ KRABICE 2 NÁS. (KP 64/2L) INSTALAČNÍ KRABICE 3 NÁS. (KP 64/3L) SÍŤOVÝ KABEL, 0,2M Plochý bílý LAN kabel CAT5 v délce 20cm se zakončením 2x RJ INSTALAČNÍ KRABICE 4 NÁS. (KP 64/4L) INSTALAČNÍ KRABICE 5 NÁS. (KP 64/5L) SÍŤOVÝ KABEL, 1M Plochý bílý LAN kabel CAT5 v délce 100 cm se zakončením 2x RJ UNIVERZÁLNÍ KRABICE UNIVERZÁLNÍ KRABICE KUH 1/L NA

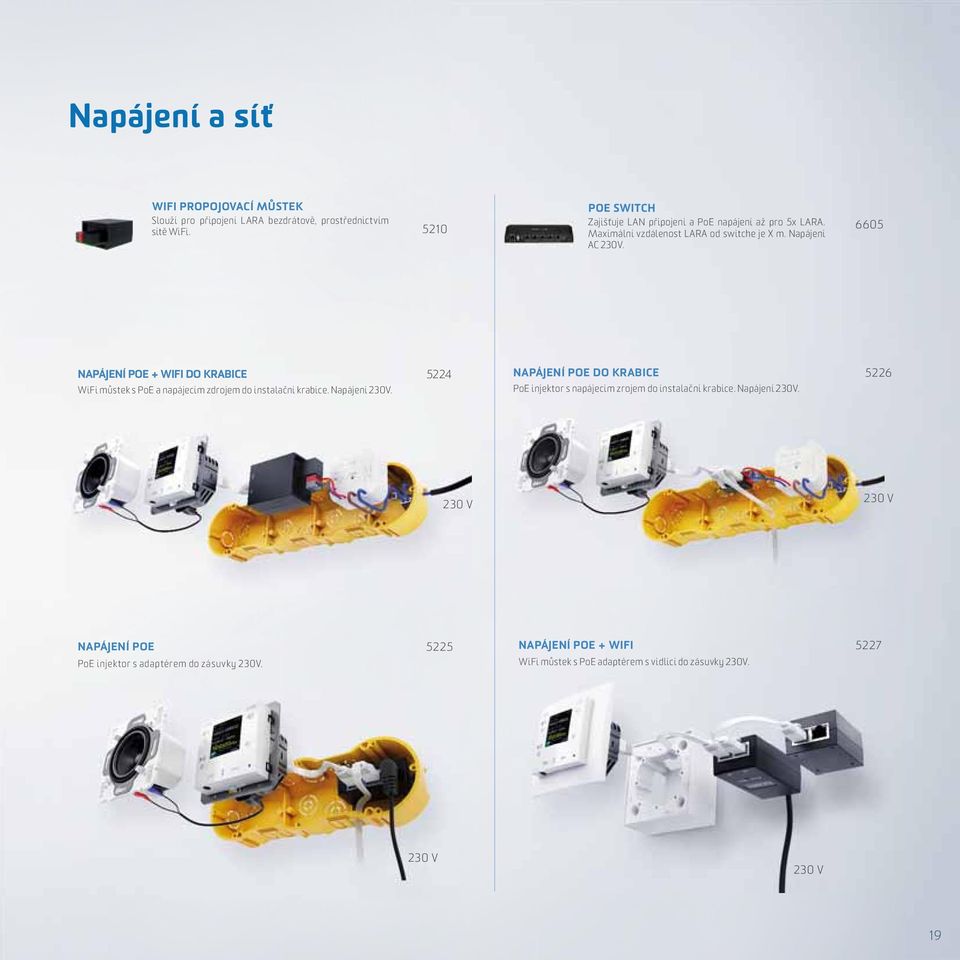

19 Napájení a síť WIFI PROPOJOVACÍ MŮSTEK Slouží pro připojení LARA bezdrátově, prostřednictvím sítě WiFi. POE SWITCH 5210 Zajišťuje LAN připojení a PoE napájení až pro 5x LARA. Maximální vzdálenost LARA od switche je X m. Napájení 6605 AC 230V. NAPÁJENÍ POE + WIFI DO KRABICE 5224 NAPÁJENÍ POE DO KRABICE 5226 WiFi můstek s PoE a napájecím zdrojem do instalační krabice. Napájení 230V. PoE injektor s napájecím zrojem do instalační krabice. Napájení 230V. 230 V 230 V NAPÁJENÍ POE PoE injektor s adaptérem do zásuvky 230V NAPÁJENÍ POE + WIFI WiFi můstek s PoE adaptérem s vidlicí do zásuvky 230V V 230 V 19
