VM-3000 Série INTEGROVANÝ NOUZOVÝ VAROVNÝ SYSTÉM

Transkript

1 VM-3000 Série INTEGROVANÝ NOUZOVÝ VAROVNÝ SYSTÉM Digitální ozvučovací systém pro zabezpečení budov a hudební ozvučení

2 Kompaktní systémový zesilovač, hlasový poplach v jednom zařízení VLASTNOSTI SYSTÉMU VM-3000 Až 4 mikrofony / vstupy s vysokou úrovní 2 audiovstupy pro zdroje hudby Až 4 systémové mikrofonní pulty / požární mikrofonní pulty ( z toho max 2 požární) Až 60 zón (6 zón na 1 zesilovač) Nastavitelná hlasitost pro každou zónu Digitální zpracování signálu plně digitální audiomixážní funkce (DSP),hlášení z textové paměti ve vysoké kvalitě Intuitivní konfigurace, přiřazení zón, priority a chybové funkce se nastavují pomocí software VM 3000 PC v češtině. Signalizace konfiguračního nastavení a stavové informace se zobrazují na LCD ústředny. Nouzové funkce Kontinuální hlídání reproduktorových linek bez přerušování hudby v pozadí nebo hlášení z mikrofonu Kompletní rozpoznání poruchy a její zobrazení Vestavěný požární mikrofon, možno rozšířit o externí požární mikrofon Vestavěná digitální hlasová paměť pro polachové texty Dvoufázový poplach (stav nouze a evakuace Funkce hlášení 2 přípojky pro mikrofonní pulty Prostory pro hlášení volitelné (hromadné volání / skupinové volání / individuální) Dvoukanálový přenos pomocí externího zesilovače (hudba v pozadí / hlášení)

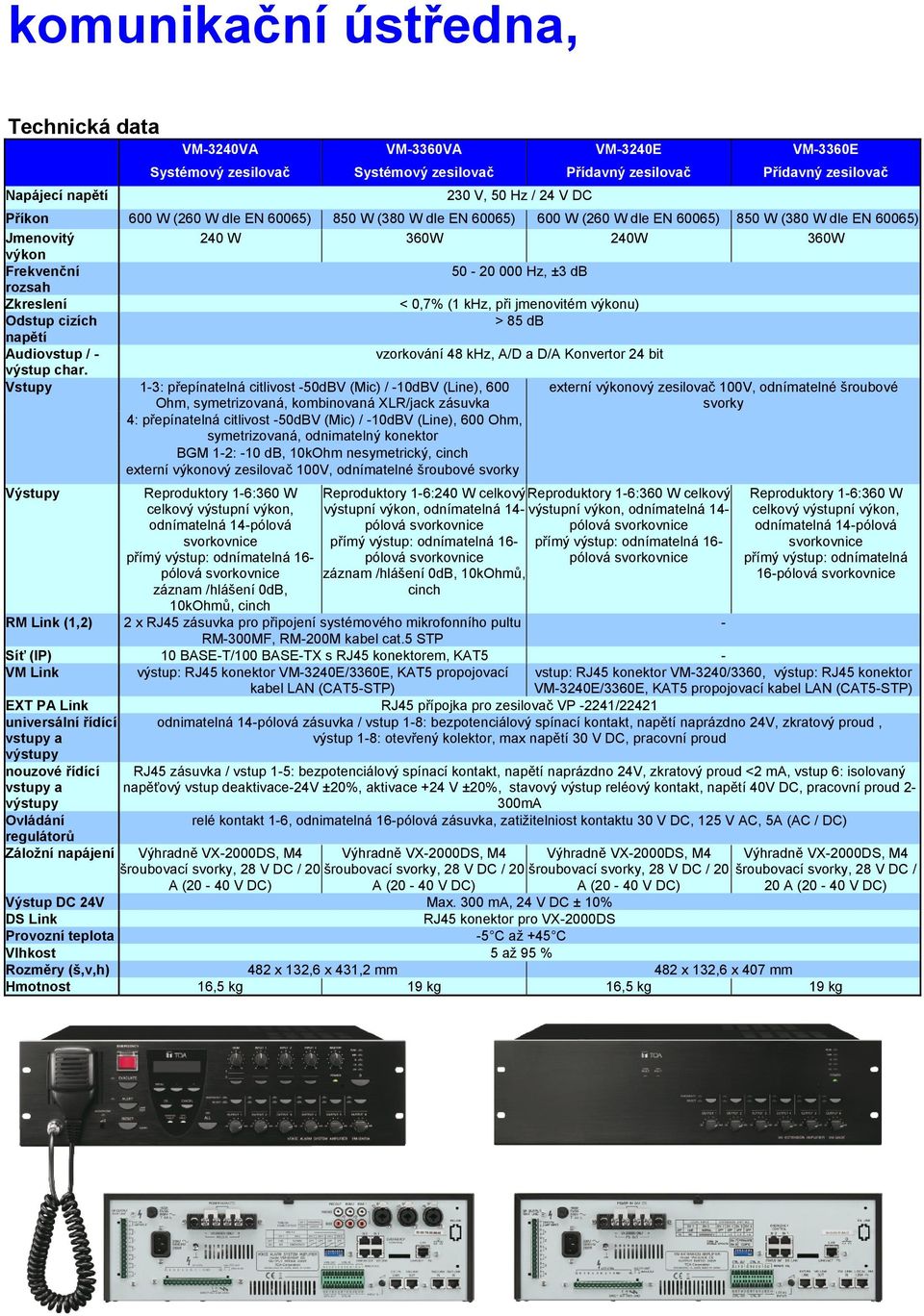

3 komunikační ústředna, Technická data Napájecí napětí VM-3240VA VM-3360VA VM-3240E VM-3360E Systémový zesilovač Systémový zesilovač Přídavný zesilovač Přídavný zesilovač 230 V, 50 Hz / 24 V DC Příkon 600 W (260 W dle EN 60065) 850 W (380 W dle EN 60065) 600 W (260 W dle EN 60065) 850 W (380 W dle EN 60065) Jmenovitý 240 W 360W 240W 360W výkon Frekvenční Hz, ±3 db rozsah Zkreslení < 0,7% (1 khz, při jmenovitém výkonu) Odstup cizích > 85 db napětí Audiovstup / - vzorkování 48 khz, A/D a D/A Konvertor 24 bit výstup char. Vstupy 1-3: přepínatelná citlivost -50dBV (Mic) / -10dBV (Line), 600 Ohm, symetrizovaná, kombinovaná XLR/jack zásuvka externí výkonový zesilovač 100V, odnímatelné šroubové svorky 4: přepínatelná citlivost -50dBV (Mic) / -10dBV (Line), 600 Ohm, symetrizovaná, odnimatelný konektor BGM 1-2: -10 db, 10kOhm nesymetrický, cinch externí výkonový zesilovač 100V, odnímatelné šroubové svorky Výstupy RM Link (1,2) Reproduktory 1-6:360 W celkový výstupní výkon, Reproduktory 1-6:240 W celkovýreproduktory 1-6:360 W celkový výstupní výkon, odnímatelná 14- výstupní výkon, odnímatelná 14- odnímatelná 14-pólová svorkovnice přímý výstup: odnímatelná 16- záznam /hlášení 0dB, 10kOhmů, cinch přímý výstup: odnímatelná 16- záznam /hlášení 0dB, 10kOhmů, cinch přímý výstup: odnímatelná 16-2 x RJ45 zásuvka pro připojení systémového mikrofonního pultu - RM-300MF, RM-200M kabel cat.5 STP Síť (IP) 10 BASE-T/100 BASE-TX s RJ45 konektorem, KAT5 - VM Link výstup: RJ45 konektor VM-3240E/3360E, KAT5 propojovací kabel LAN (CAT5-STP) EXT PA Link RJ45 přípojka pro zesilovač VP -2241/22421 universální řídící vstupy a výstupy nouzové řídící vstupy a výstupy Reproduktory 1-6:360 W celkový výstupní výkon, odnímatelná 14-pólová svorkovnice přímý výstup: odnímatelná 16- vstup: RJ45 konektor VM-3240/3360, výstup: RJ45 konektor VM-3240E/3360E, KAT5 propojovací kabel LAN (CAT5-STP) odnimatelná 14-pólová zásuvka / vstup 1-8: bezpotenciálový spínací kontakt, napětí naprázdno 24V, zkratový proud, výstup 1-8: otevřený kolektor, max napětí 30 V DC, pracovní proud RJ45 zásuvka / vstup 1-5: bezpotenciálový spínací kontakt, napětí naprázdno 24V, zkratový proud <2 ma, vstup 6: isolovaný napěťový vstup deaktivace-24v ±20%, aktivace +24 V ±20%, stavový výstup reléový kontakt, napětí 40V DC, pracovní proud 2-300mA Ovládání relé kontakt 1-6, odnimatelná 16-pólová zásuvka, zatižitelniost kontaktu 30 V DC, 125 V AC, 5A (AC / DC) regulátorů Záložní napájení Výhradně VX-2000DS, M4 Výhradně VX-2000DS, M4 Výhradně VX-2000DS, M4 šroubovací svorky, 28 V DC / 20 šroubovací svorky, 28 V DC / 20 šroubovací svorky, 28 V DC / 20 A (20-40 V DC) A (20-40 V DC) A (20-40 V DC) Výstup DC 24V Max. 300 ma, 24 V DC ± 10% DS Link RJ45 konektor pro VX-2000DS Provozní teplota -5 C až +45 C Vlhkost 5 až 95 % Rozměry (š,v,h) 482 x 132,6 x 431,2 mm 482 x 132,6 x 407 mm Hmotnost 16,5 kg 19 kg 16,5 kg 19 kg Výhradně VX-2000DS, M4 šroubovací svorky, 28 V DC / 20 A (20-40 V DC)

4 Integrovaný hlasový evakuační systém VM-3000 serie Využijte naši více než 50-tiletou zkušenost ve vývoji a výrobě elektroakustických systémů! Nouzový systém VM 3000 přináší řešení s vysokými požadavky na zabezpečení a současně excelentní přenosovou kvalitu. Při vývoji byly zohledněny aktuální normy pro hlasový poplach, jako na př. VDE 0828 / VDE 0833 a produktová norma EN Systém lze adaptovat pro různá použití. V základní výbavě poskytuje každý zesilovač 4 universální vstupy a dva vstupy pro hudbu v pozadí (BGM), s možnostmi nastavení zvuku, dále 4 systémové mikrofonní pulty RM-200M nebo požární mikrofonní pulty RM-300MF. Impedanční kontrola linek je permanentně v provozu i při přenosu a umožňuje tak nepřerušovaný přenos hudby v pozadí a hlášení. Vstupy lze přiřadit k některým ze 6-ti výstupů nebo ke všem výstupům. Před hlášení lze zařadit různé varianty gongu.další výhodou je snadná obsluha systémového zesilovače a mikrofonních pultů. Systémové zesilovače jsou určeny pro montáž do racku.

5 RM-300MF RM-320F Požární mikrofonní pult Rozšiřující pole s tlačítky Napájecí napětí 24 V DC (15-24V DC z VM-3000) - Odběr proudu 100mA max 150mA max (z RM-300MF) Frekvenční rozsah Hz - Zkreslení < 1% - Odstup cizích napětí > 55 db Mikrofon směrový dynamický mikrofon, s hovorovým tlačítkem, možnost připojení kompresoru - Nastavení hlasitosti Ovládání hlsitosti mikrofonu/ hlasitosti bzučáku - Připojovací kabel hlavní vedení: kabel CPEV, stíněný (jednotlivé páry: audio, data, napětí) nebo CAT5 - kabel pro LAN (CAT5-STP), M3 šroubové svorky Počet rozšiřujících Max.3 - polí RM-320F Počet funkčních 3 20 tlačítek Provozní teplota -5 C až +45 C - Vlhkost 5 až 95 % - Provedení ABS plast, světle šedá ABS plast, světle šedá Rozměry (š x v x h) 200 x 215 x 82,5 mm 175 x 215 x 70 mm Hmotnost 1,1 kg 700 g RM-200M RM-210 Mikrofonní pult Rozšiřující pole s tlačítky Napájecí napětí 24 V DC (14-24V DC z VM-3000) - Odběr proudu 100mA max 20mA max (z RM-200M) Frekvenční rozsah Hz - Zkreslení < 1% - Odstup cizích napětí > 60 db Mikrofon směrový elektretový mikrofon - Nastavení hlasitosti Ovládání hlsitosti mikrofonu - Připojovací kabel RJ45, CAT5 kabel pro LAN (CAT5-STP) - Počet rozšiřujících Max.4 - polí RM-210 Počet funkčních tlačítek Provozní teplota -5 C až +45 C - Vlhkost 5 až 95 % - Provedení ABS plast, světle šedá ABS plast, světle šedá Rozměry (š x v x h) 190 x 76,5 x 215 mm 110 x 76,5 x 215 mm Hmotnost 750 g 350 g

6 Volitelné příslušenství Výkonový zesilovač VP-2241: 1 x 240 W VP-2421: 1 x 420 W (Včetně vstupního mohulu VP-200VX) VX-200PS Napajecí jednotka VX-200PS Napájecí jednotka VX 200PS se vkládá do rámu VX 2000PF. Každá jednotka má 2 výstupy stejnosměrného napětí. VX-2000DS Řízení nouzového napájení VX-2000DS napájí systém stejnosměrným proudem. Při výpadku sítě přepíná na bateriový provoz. Má svorky pro externí napájecí jednotky a pro baterie a obsahuje tepelněkompensovanou nabíjecí elektroniku. VX-2000PF 19" Rám pro napájecí jednotky Rám určený pro montáž do racku může obsahovat 3 napájecí jednotky. Příklad systému RM-200M Mikrofonní stanice RM-300MF Požární Mik.pult Zdroj hudby Zóna 1 VM-3360VA(360W) Systémový zesilovač Zóna 2 Zóna 3 VX-2000DS Jednotka nouzového napájení Napájení Zóna 4 Zóna 5 VP-2421 záložní zesilovač Zóna 6 Napájení VM 3360E(360W) Systémový rozšiřující zesilovač Zóna 7-12 Zóna RM LINK VM LINK LINK externího zesilovače DS LINK DC napájení
