1 ČESKOSLOVENSKA SOCIALISTICKÁ R E P U B L I K A (19) (11) (bi) (22) Přihlášeno (21) (PV ] (51) Int. Ol.* B 03 B 13/06 (40) Zveřejněno ÚŘAD PRO VYNÁLEZY A OBJEVY (45) Vydáno (75) Autor vynálezu!ng. PETR KUBÍČEK, CSc., a ing. JARMILA KUBÍČKOVA, OSTRAVA (54) Zařízení k radiometrickému určování rozhraní a vzájemného rozložení heterogenních nerostných surovin při jejich rozdružování za mokra 1 Vynález se týká zařízení k radiomelrickému určování rozhraní a vzájemného rozložení heterogenních nerostných surovin při jejich rozdružování za mokra. Známá radiometrická zařízení jsou obvykle řešena tak, že rozdružovaným materiálem prochází v určitém místě svazek záření gama, který bývá částečně kolimován. Zdvoj záření a detektor jsou přitom umístěny uvnitř prostoru s materiálem nebo vné tohoto prostoru, přičemž je možný i případ, kdy zdroj záření je umístěn uvnitř prostoru a clva svazky záření dopadají do dvou detektoru. Při neměnné geometrii je registrovaná četnost impulsů závislá na průměrné hmotnosti materiálu v místě průchodu svazku záření, popřípadě na jeho chemickém složení. Z tohoto údaje lze potom usuzovat, zda v místě průchodu svazku záření se nalézá rozhraní materiálů, popřípadě jaké je jejich vzájemné zastoupení. Při rozdružování za mokra se nacházejí v rozdružovacím prostoru dvě základní heterogenní nerostné suroviny a rozdružovací kapalina. Poměr objemů obou materiálů k jednotkovému objemu, obsahujícímu tyto materiály spolu s kapalinou, který lze charakterizovat jako koeficient zaplnění, nemusí být s časem konstantní a závisí na celé řadě parametrů. Údaje, získávané při práci známých radio- metrických zařízení, jsou závislé na průměrné hmotnosti v místě průchodu svazku záření, tedy také na koeficientu zaplnění a nikoliv jen na hmotnostním poměru obou zá- 5 kladních heterogenních materiálů, což vede k nepřesným nebo i chybným výsledkům. Další nevýhodou je, že získaný údaj odpovídá určitému pevnému místu a že nelze získat informaci o rozložení materiálu například ve 10 vertikálním směru. Zdrojem chyb je rovněž elektronická nestabilita radiometrických a- paratur, jejichž eliminace j značně komplikovaná a nákladná. Uvedené nevýhody odstraňuje zařízení k i5 radiometrickému určování rozhraní a vzájemného rozložení heterogenních nerostných surovin při jejich rozdružování za mokra podle vynálezu. Toto zařízení obsahuje zdroj záření gama, stínění a detektor, napojený na 20 zesilovač impulsů s diskriminátorem a integrační obvod. Zdroj zářeni je upevněn na pohyblivém nekončitém pásu, který je přivrácen ke stěně prozařované nádoby, například rozdružovací vany a kde mezi nekončitým 35 2 pásem a nádobou je umístěn mnohoštěrbinový kolimátor. Podstatou vynálezu je, že osa nekončitého pásu je svislá, stínění je umístěno mezi kolimátorem a stěnou nádoby, detektor je opatřen ochranným krytem a výstupy integračního obvodu jsou napojeny na pa

JARMILA KUBÍČKOVA, OSTRAVA (54) Zařízení k radiometrickému určování rozhraní a vzájemného rozložení heterogenních nerostných surovin při jejich rozdružování za mokra 1 Vynález se týká zařízení k

2 3 měťové prvky, napojené na displejem opatrený vyhodnocovací obvod, poprípade spojený s automatizačním obvodem. Zařízení podle vynálezu umožňuje určit přibližné rozložení materiálu ve sledovaném profilu a tím také rozhraní materiálu. Výsledné údaje, které charakterizují poměr o- bou základních nerostných surovin, například ve vertikálním směru v prostoru s rozdružovací kapalinou, jsou méně ovlivněny změnami koeficientu zaplnění s časem. Výsledky jsou rovněž méně ovlivněny nestabilitou radiometrické aparatury. Další výhodou je, že při sledování profilu se použije jediný detektor a tedy též jeden zesilovač impulsů a jeden zdroj záření gama. Ve zvláštních případech lze použít dva zdroje záření na jednom nekončitém pásu. Na výstupním displeji mohou být pro jednotlivé úseky, například ve vertikálním směru, zobrazeny hodnoty registrovaných četností impulsů, které umožní posoudit správnou funkci zařízení, dále průměrná měrná hmotnost a' relativní hmotnostní poměr obou materiálů v místech průchodu svazku záření. Displej může rovněž přibližně zobrazovat rozhraní materiálu, případně jeho posuvy v horizontálním směru, uvádět hodnotu koeficientu zaplnění v daném okamžiku a signalizovat, kdy dochází k extrémním případům, tj. například jen v přítomnosti rozdružovací kapaliny apod. Výstupní signál, který charakterizuje ú- roveň rozhraní materiálu, lze použít k automatickému ovládání procesu. Na připojeném výkresu je na obr. 1 jako příklad schematicky znázorněno zařízení podle vynálezu, a to částečně v řezu a zčásti v blokovém uspořádání, a na obr. 2 jiné příkladné provedení tohoto zařízení. Zdroj 1 záření gama js upevněn na nekončitém pásu 2, jehož osa je svislá. Mezi nekončitým pásem 2 a svislou stěnou rozdružovací vany 12 je umístěn mnohoštěrbinový kolimátor 3 a stínění 4. Prozařovaný prostor rozdružovací vany 12 obsahuje kromě kapaliny dva základní rozdružované materiály 13, 14. K protilehlé svislé stěně rozdružovací vany 12 je přivrácen detektor 5, opatřený ochranným krytem 6, který lze upravit jako stínění. Na detektor 5 je napojen zesilovač impulsů s diskriminátorem 7, který je spojen s integrátorem 8 impulsů. Výstupy integrátoru 8 impulsů jsou napojeny na paměťové prvky 9, napojené na displejem 11 opatřený vyhodnocovací obvod 10. Vyhodnocovací obvod 1 Q B lze napojit na automatizační ob'.od, který není na výkresu naznačen. Zdroj 1 záření gama se pohybuje na nekončitém pásu 2 vertikálním směrem žádas nou rychlostí a při jeho pohybu prochází svazek záření gama některou štěrbinou kolimátoru 3 a dopadá do detektoru 5. V detektoru 5 se podle známého principu mění energie záření na elektrický impuls, který je zeio sílen v zesilovači impulsů s diskriminátorem 7. Diskriminační úroveň se nastaví tak, aby byly eliminovány impulsy od rozptýlených fotonů s nižší energií. Impulsy ze zesilovače s diskriminátorem 7 vstupují do integrátoru 15 8 impulsů, který ukládá impulsy v časovém sleáu do jednotlivých prvků 9 podle místa průchodu svazku záření materiálem, tj. podle štěrbiny kolimátoru 3, kolem které prot chází zdroj 1 záření, a blokuje vstup do pa- 20 měťových prvků 9 při zaclonění svazku záření. Po ukončení jedné periody, tj. jednoho nebo více oběhů zdroje 1 záření zpracovává vyhodnocovací obvod 10 signály, uložené v paměťových prvcích 8 podle zadaných mate- 25 matických vztahů a vyhodnocuje hledané veličiny, například procentuální zastoupení materiálu 14, koeficient zaplnění atd. Při vyhodnocování využívá vyhodnocovací obvod 10 skutečnosti, že registrovaná četnost im- 3o pulsů při průchodu svazku záření kapalinou, popřípadě jen nerostnou surovinou 13 nebo nerostnou surovinou 14, jsou referenčními signály pro jednu periodu. Hodnoty hledaných veličin jsou společně s hodnotami registro- 3s váných impulsů zobrazeny na displeji 11. Z vyhodnocovací obvodu 10 lze odebírat signál k ovládání automatizačního obvodu. Zdroj 1 záření gama s kolimátorem 3 a detektor 5 lze umístit vně rozdružovací vany 4o 12 nebo v prostoru této rozdružovací vany 12, případně lze detektor 5 umístit uvnitř prostoru rozdružovací vany 12 a zdroj 1 záření vně nebo naopak. V případě, že se v jednom provoze použije větší počet zařízení poís dle vynálezu, lze výstupy z integrátorů impulsů 8 opatřit vhodným převodníkem a napojit je na jeden řídící počítač a využít tak část jeho kapacity. Tím odpadnou náklady, spojené s realizací paměťových prvků 9 a vyhodnocovacího obvodu 10. Zařízení podle vynálezu, obsahující značně jednoduchý vyhodnocovací obvod 10, může bý rovněž použito jako sledovací hladinoměr, přičemž proproti známým radiometrickým penetračním hladinoměrům je zařízení podle vynálezu mechanicky jednodušší. PREDMET V Zařízení k radiometrickému určování rozhraní a vzájemného rozložení heterogenních nerostných surovin při jejich rozdružování za mokra, obsahující zdroj záření gama, stí- so nění a detektor, napojený na zesilovač impulsů s diskriminátorem a integrační obvod, kde zdroj záření gama je upevněn na pohyb- YNALEZU livém nekončitém pásu, který je přivrácen ke stěně prozařované nádoby, například rozdružovací vany a kde mezi nekončitým pásem a nádobou je umístěn mnohoštěrbinový kolimátor, vyznačené tím, že osa nekončitého pásu (2) je svislá, stínění (4) je umístěnc mezi kolimátorem [3] a stěnou nádoby (12),

Výsledné údaje, které charakterizují poměr o- bou základních nerostných surovin, například ve vertikálním směru v prostoru s rozdružovací kapalinou, jsou méně ovlivněny změnami koeficientu zaplnění s

3 e detektor (5) je opatřen ochranným krytem na displejem (11) opatřený vyhodnocovací (6) a výstupy integračního.obvodu (8) jsou obvod (10), případně spojený s automatizačnapojeny na paměťové prvky (9), napojené ním obvodem. 2 listy výkresu Stceragrafta. au».. tito* 7, Mas<

obvodu (8) jsou obvod (10), případně spojený s automatizačnapojeny na

4 Obr. 1

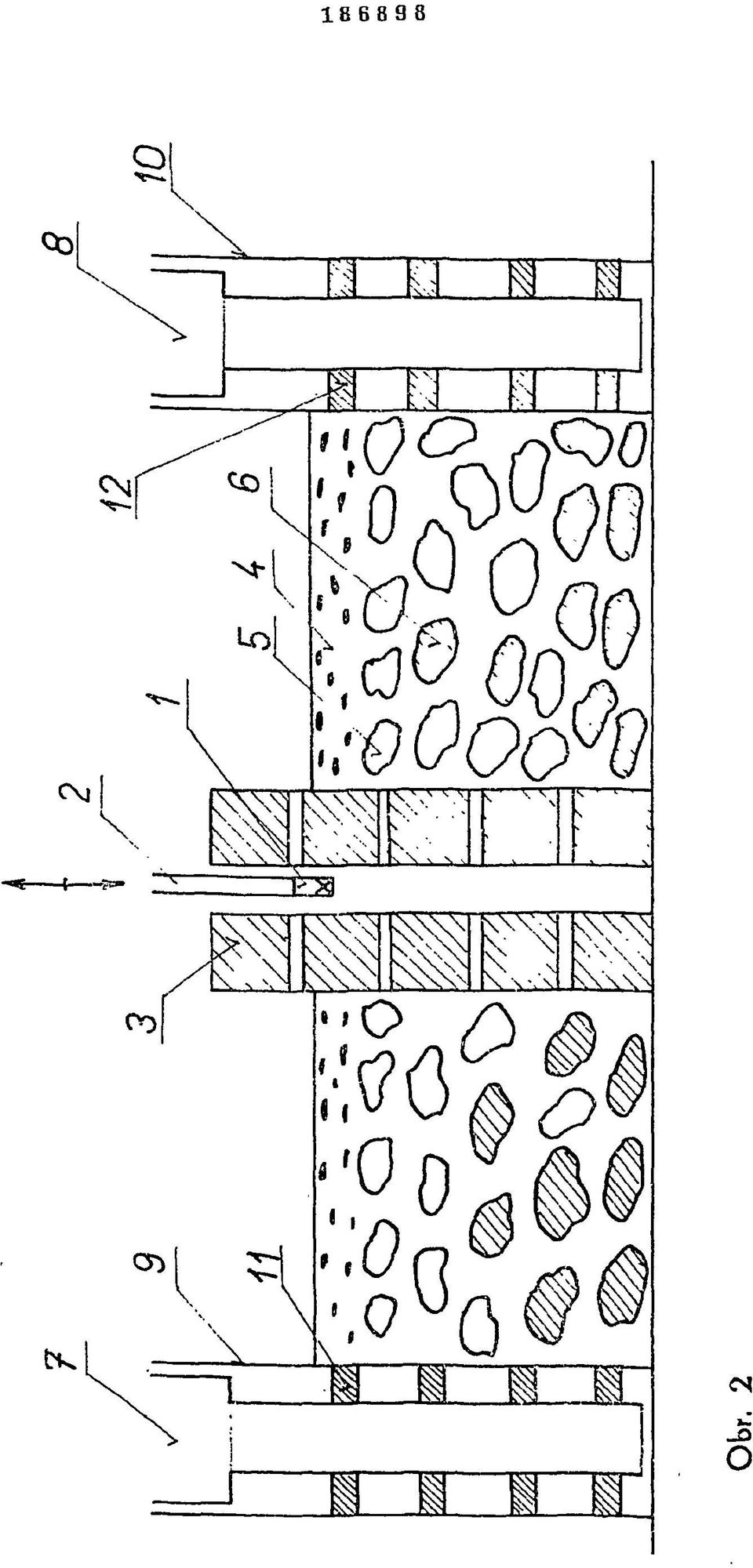

5 O CD r<t ' x -V \ v,- N S 1 M ľ. 1 II
