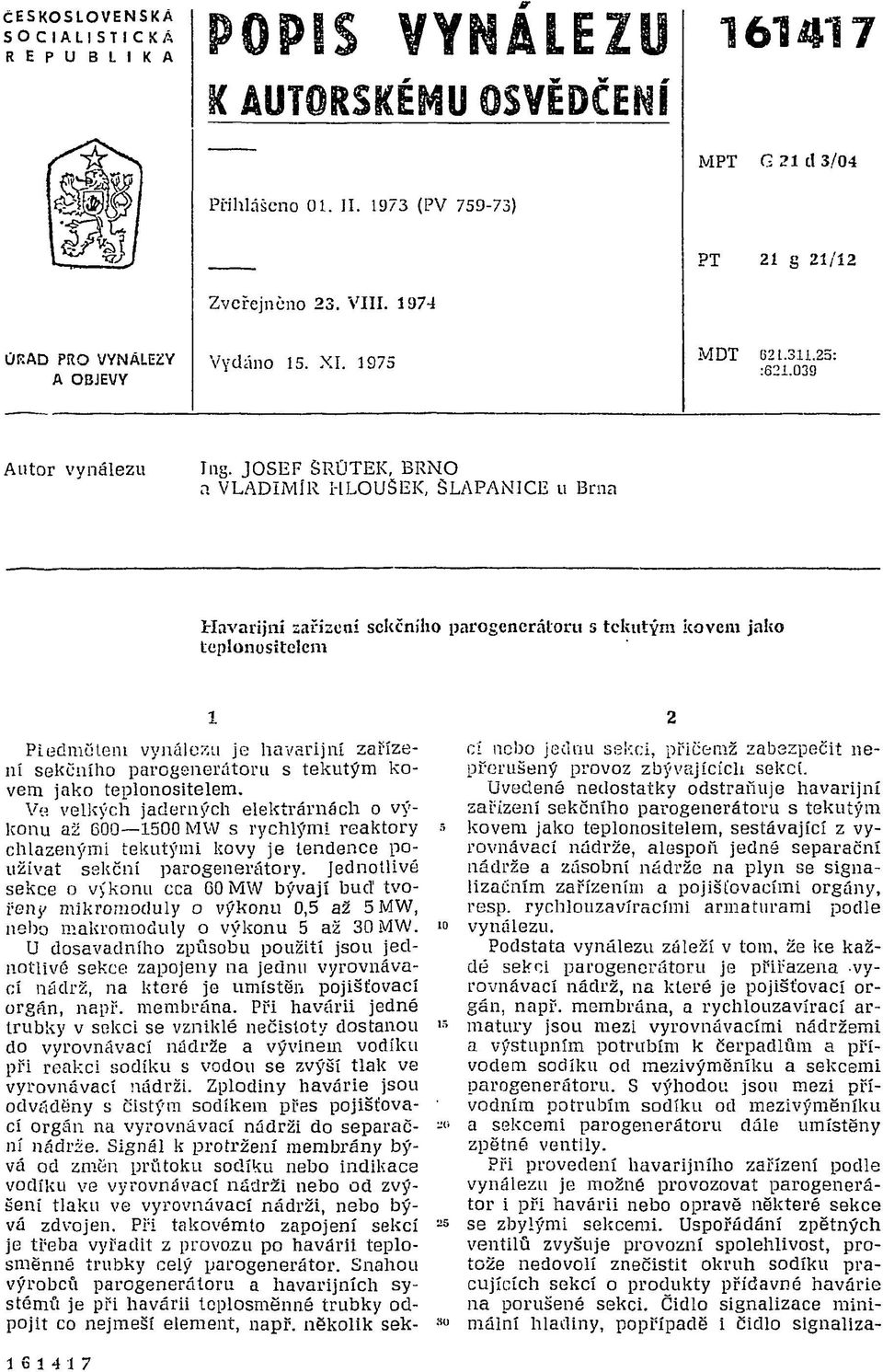

1 ČESKOSLOVENSKÁ SOCIALISTICKÁ R E P U B L I K A w w MPT G 21 d 3/04 Přihlášeno 01. II (PV ) PT 21 g 21/12 Zveřejněno 23. VIII ÚRAD PRO VYNÁLEZY A OBJEVY Vydáno 15. XI MDT B2t.3U.25: :62i.039 Autor vynálezu ľng. JOSEF ŠROTEK, BRNO a VLADIMÍR HLOUŠEK, SLAPANICE U Brna Havarijní zařízení sckčního parogenerátoru s tekutým kovem jako teplonositelem 1 Předmětem vynálezu je havarijní zařízení sekěního parogenerátoru s tekutým kovem jako teplonositelem. Ve. velkých jaderných elektrárnách o výkonu až MW s rychlými reaktory chlazenými tekutými kovy je tendence používat sskční parogenerátory. Jednotlivé sekce o výkonu cca 00 MW bývají bud 1 tvořeny mikromoduly o výkonu 0,5 až 5MW, nebo makromoduly o výkonu 5 až 30 MW. U dosavadního způsobu použití jsou jednotlivé sekce zapojeny na jednu vyrovnávací nádrž, na které je umístěn pojišťovací orgán, napr. membrána. Při havárii jedné trubky v sekci se vzniklé nečistoty dostanou do vyrovnávací nádrže a vývinem vodíku při reakci sodíku s vodou se zvýší tlak ve vyrovnávací nádrži. Zplodiny havárie jsou odváděny s čistým sodíkem přes pojišťovací orgán na vyrovnávací nádrži do separační nádrže. Signál k protržení membrány bývá od změn průtoku sodíku nebo indikace vodíku ve vyrovnávací nádrži nebo od zvýšení tlaku ve vyrovnávací nádrži, nebo bývá zdvojen. Při takovémto zapojení sekcí je treba vyřadit z provozu po havárii teplosměnné trubky celý parogenerátor. Snahou výrobců parogenerátoru a havarijních systémů je při havárii teplosměnné trubky odpojit co nejmeší element, např. několik sek- io 15 2 cí nebo jednu sekci, přičemž zabezpečit nepřerušený provoz zbývajících sekcí. Uvedené nedostatky odstraňuje havarijní zařízení sekčního parogenerátoru s tekutým > r kovem jako teplonositelem, sestávající z vyrovnávací nádrže, alespoň jedné separační nádrže a zásobní nádrže na plyn se signalizačním zařízením a pojišťovacími orgány, resp. rychlouzavíracími armaturami podle vynálezu. Podstata vynálezu záleží v tom, že ke každé sekci parogenerátoru je přirazena vyrovnávací nádrž, na které je pojišťovací orgán, napr. membrána, a rychlouzavírací armatury jsou mezi vyrovnávacími nádržemi a výstupním potrubím k čerpadlům a přívodem sodíku ocl mezivýměníku a sekcemi parogenerátoru. S výhodou jsou mezi přívodním potrubím sodíku od mezivýměníku m a sekcemi parogenerátoru dále umístěny zpětné ventily. Při provedení havarijního zařízení podle vynálezu je možné provozovat parogenerátor i při havárii nebo opravě některé sekce M se zbylými sekcemi. Uspořádání zpětných M ventilů zvyšuje provozní spolehlivost, protože nedovolí znečistit okruh sodíku pracujících sekcí o produkty přídavné havárie na porušené sekci. Čidlo signalizace nrinimální hladiny, popřípadě i čidlo signaliza

JOSEF ŠROTEK, BRNO a VLADIMÍR HLOUŠEK, SLAPANICE U Brna Havarijní zařízení sckčního parogenerátoru s tekutým kovem jako teplonositelem 1 Předmětem vynálezu je havarijní zařízení sekěního

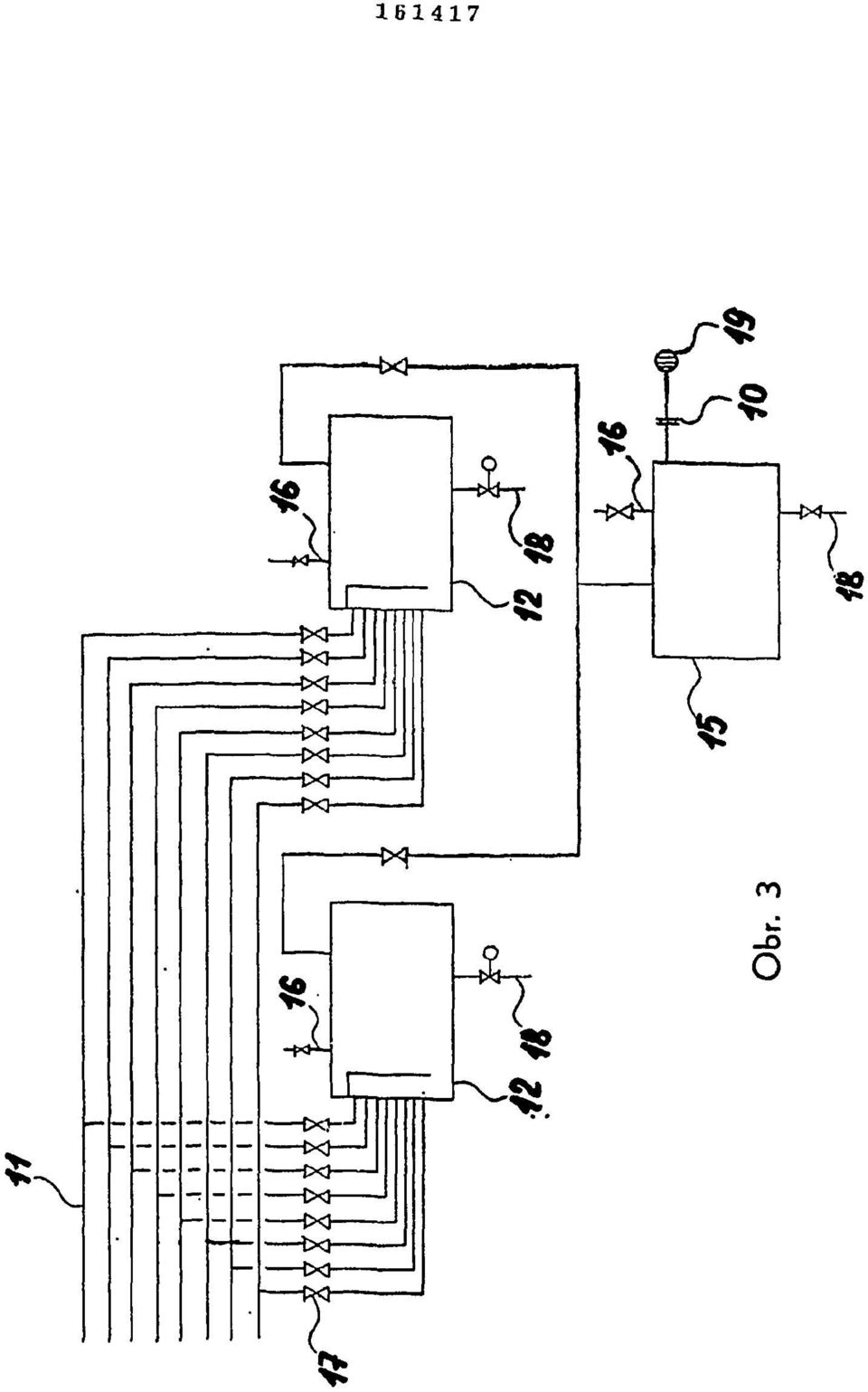

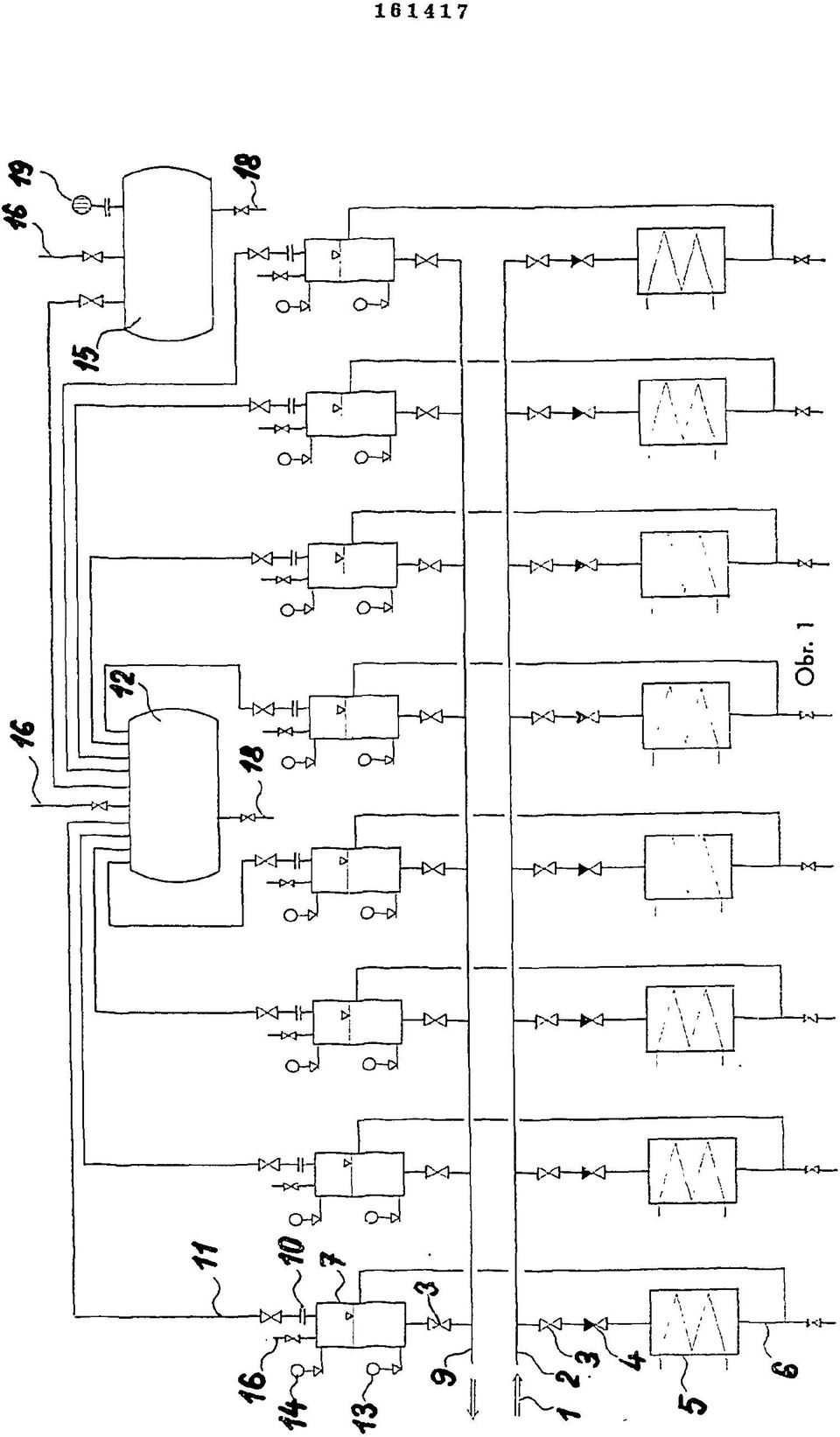

2 J ce maximální hladiny, uspořádané vc vyrovnávací nádrži, umožňuje velmi rychle a jednoduše signalizovat havárii. Příklady provedení vynálezu jsou znázorněny na připojených výkresech, kde obr. 1 představuje celkové schéma zařízení podle vynálezu pro parogenerátor bez meziprehřívání pro osm sekcí, obr. 2 představuje celkové schéma zařízení podle vynálezu pro tři sekce a obr. 3 představuje schéma zapojení separačních nádrží. Jak je znázorněno na obr. 1, tekutý sodík jo přiváděn směrem 1 přívodním potrubím 2 od mezivýměníku a z tohoto potrubí 2 je veden přes rychlouzavírací armatury 3, popřípadě zpětné ventily 4, do sekce 5 parogenerátoru bez mezipřehřívání. Odtud je veden propojovacím potrubím 6 do vyrovnávací nádrže 7. Z vyrovnávací nádrže 7 je veden pres rychlouzavírací armaturu 3 do výstupního potrubí 9 k čerpadlům. Případné zplodiny havárie jsou rovněž vedeny do vyrovnávací nádrže 7, která je umístěna u každé sekce 5. Vzniklý vodík při reakci sodíku s vodou se bude shromažďovat ve vyrovnávací nádrži 7 u havarované sekce a zvýšení hladiny ve vyrovnávacích nádržích 7 nad ostatními sekcemi. Pokles hladiny je signalizován čidlem 13 signalizace minimální hladiny, což může být jeden z havarijních signálů k signalizaci havárie. Zvýšením tlaku ve vyrovnávací nádrži 7 nebo signalizací havárie je uváděn v činnost pojišťovací orgán 10, jako membrána. Odvodním potrubím 11 jsou zplodiny havárie a plyn odváděny do separační nádrže 12, odkud plyn je odváděn do zásobní nádrže 15 plynů. Pro případ netěsnosti ve vyrovnávací nádrži 7 ze strany plynu může být havarijní systém sekčního parogenerátoru s tekutým kovem jako teplonositelem s vybaven čidlem 14 signalizace maximální hladiny, která může zapůsobit na přívod 16 do vyrovnávací nádrže 7. Na obr. 2 je znázorněno schéma zapojení havarijního zařízení sekčního parogeneráio toru s tekutým kovem jako teplonositelem s mezipřehříváním pro případ tří sekcí. Na rozdíl od provedení uvedeném na obr. 1, je tekutý sodík přiváděný z přívodního potrubí 2 od mezivýměníku veden odděleně i3 přes rychlouzavírací armaturu 3, popřípadě zpětné ventily 4 do přehříváku a mezipřehříváku sekce 8 parogenerátoru s mezipřehříváním. Vzhledem k uvažování možné regulace průtoků sodíku do meziprehříváků :o sekcí je přívodní potrubí 2 od mezivýměníku rozděleno na dvě části, na kterých Jsou regulační armatury. Na obr. 3 je znázorněno schéma zapojení separačních nádrží 12. Po havárii jedné :s sekce bude jedna separační nádrž 12 uzavřena uzavíracími armaturami 17 a sekce 5, 8 parogenerátoru budou po dobu čištění a oprav napojeny na druhou separační nádrž 12. Separační nádrže 12 jsou vybave- 3l) ny přívodem 16 a výpustí 18 sodíku. Plyn je veden do zásobní nádrže 15 plynů, která může být společná pro obě separační nádrže 12, popřípadě pro více parogenerátorů. Zásobní nádrž 15 plynů může být vybass vena pojišťovacím orgánem jako membránou 10 a zařízením na spalování vodíku. PREDMET VYNALEZU 3 listy výkresů 1. Havarijní zařízení sekčního parogenerátoru s tekutým kovem jako teplonositelem, sestávající z vyrovnávací nádrže a ale- to spon jedné separační nádrže a zásobní nádrže na plyn se signalizačním zařízením a pojišťovacími orgány, respektive rychlouzavíracími armaturami, vyznačené tím, že ke každé sekci (5, 8] parogenerátoru je 45 přiřazena vyrovnávací nádrž (7J, na které je pojišťovací orgán (10), například membrána, a rychlouzavírací armatury (3) jsou mezi vyrovnávacími nádržemi (7) a výstupním potrubím (9) k čerpadlům a přívodním potrubím (2) od mezivýměníku a sekcemi [5, 8] parogenerátoru. 2. Havarijní zařízení podle bodu 1 vyznačené tím, že mezi přívodním potrubím (2) od mezivýměníku a sekcemi (5, 8) parogenerátoru jsou dále umístěny zpětné ventily (4). Severogrnfln, n. p., pmvtcovna 32. Most

2 představuje celkové schéma zařízení podle vynálezu pro tři sekce a obr. 3 představuje schéma zapojení separačních nádrží. Jak je znázorněno na obr.

3 U ihxhh Ob oj /V 1 I -txhh r h-txj o-j -txhh tx1_ od. \ Sí HxHh tj H-IX : ÍKJ- -O o 55 i HXHH O-J -ÍXMH tj f P-Í} ^--i- * A O-J HXHH od o-d hixt-w- ] A / 'v \ l I txj-l íh * / p ci I X - r" o> V" \»o <00

$] A / 'v \ l I txj-l íh * / p ci I X - r" o> V"$

5 ' -ÍX}- -txh -JXJ- ~txj- - Ä-J -tx r ) CO u -O o
